  1. Diodos Laboratório de Física III Turma 1123 Departamento de Física - FC - UNESP Ignez Caracelli Bauru, 6 de outubro de 2014

  2. Bipolos elétricos:diodo A corrente elétrica trafega livremente no sentido do anodo para o catodo, mas não pode trafegar no sentido inverso. Por causa desta característica, os diodos são usados, entre outras aplicações, como retificadores. Eles atuam no processo de transformação de corrente alternada em corrente contínua.

  3. Aplicações • Retificadores: fontes de corrente contínua

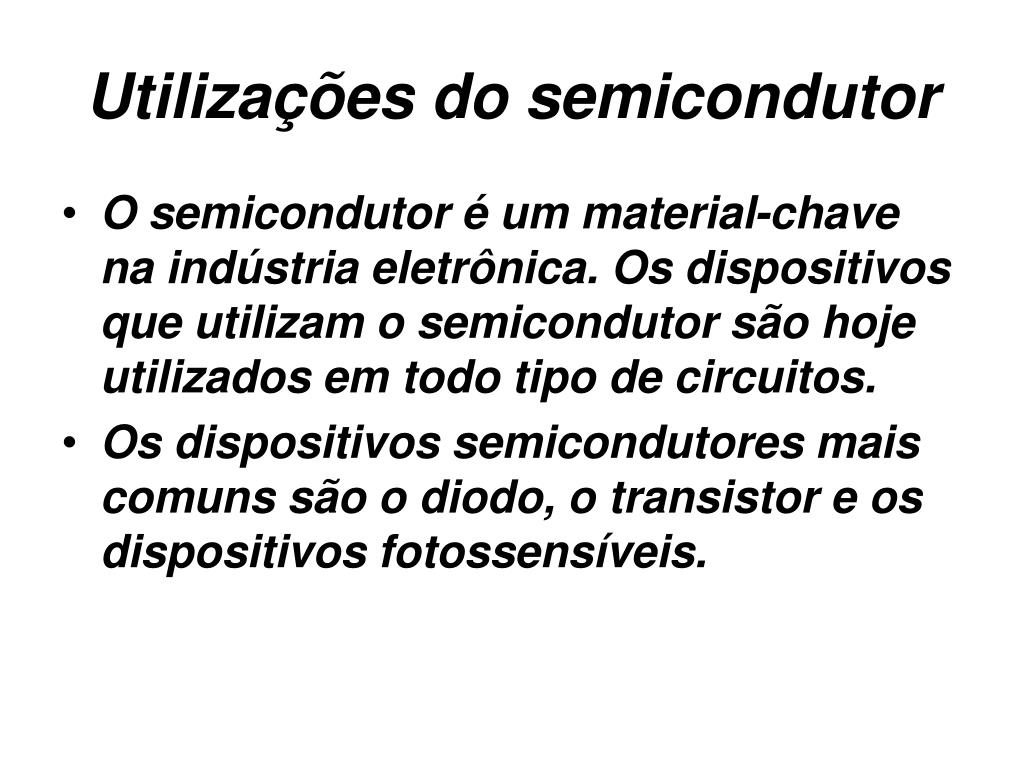

  4. Utilizações do semicondutor • O semicondutor é um material-chave na indústria eletrônica. Os dispositivos que utilizam o semicondutor são hoje utilizados em todo tipo de circuitos. • Os dispositivos semicondutores mais comuns são o diodo, o transistor e os dispositivos fotossensíveis.

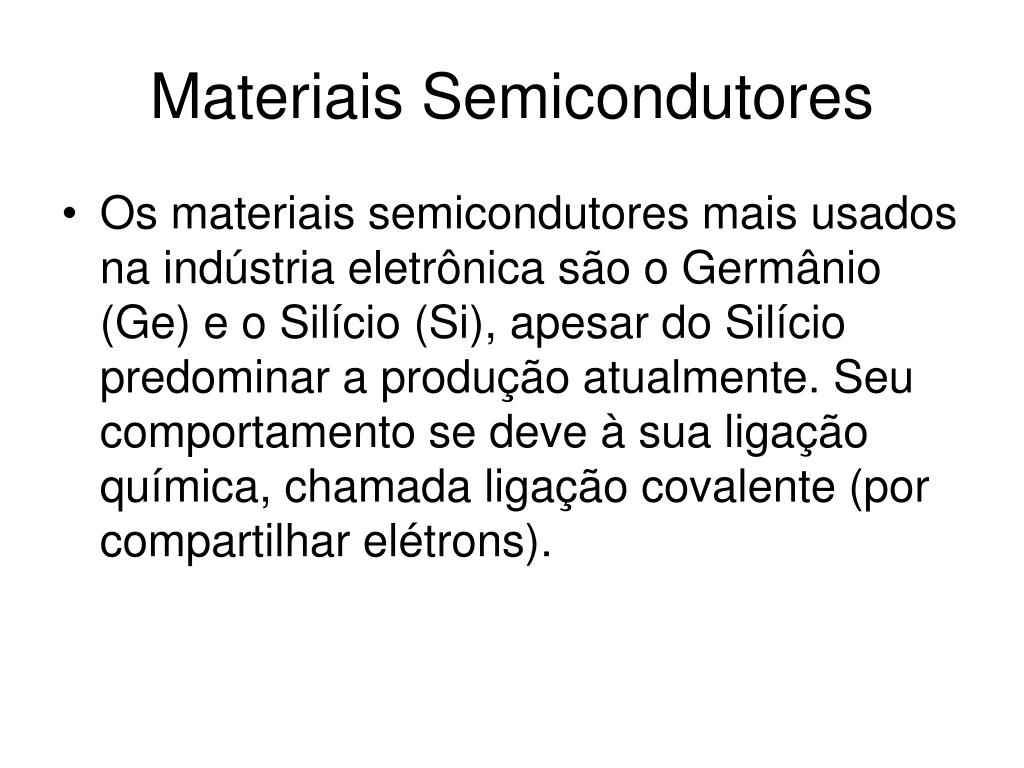

  5. Materiais Semicondutores • Os materiais semicondutores mais usados na indústria eletrônica são o Germânio (Ge) e o Silício (Si), apesar do Silício predominar a produção atualmente. Seu comportamento se deve à sua ligação química, chamada ligação covalente (por compartilhar elétrons).

  6. Semicondutores

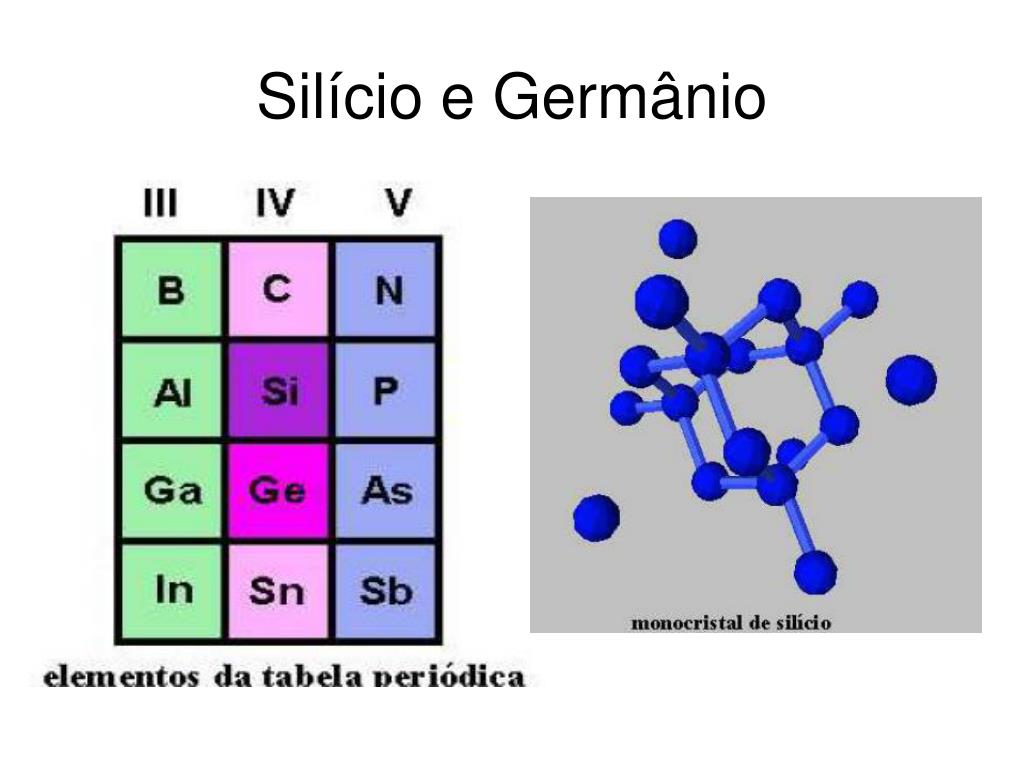

  7. Silício e Germânio

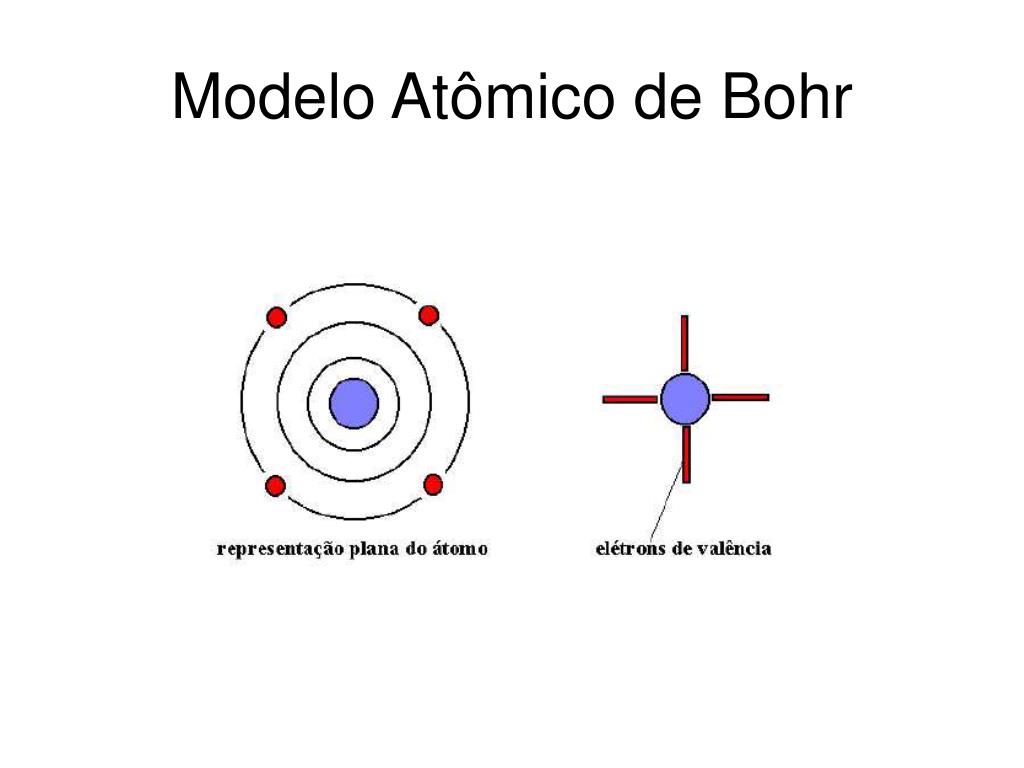

  8. Modelo Atômico de Bohr

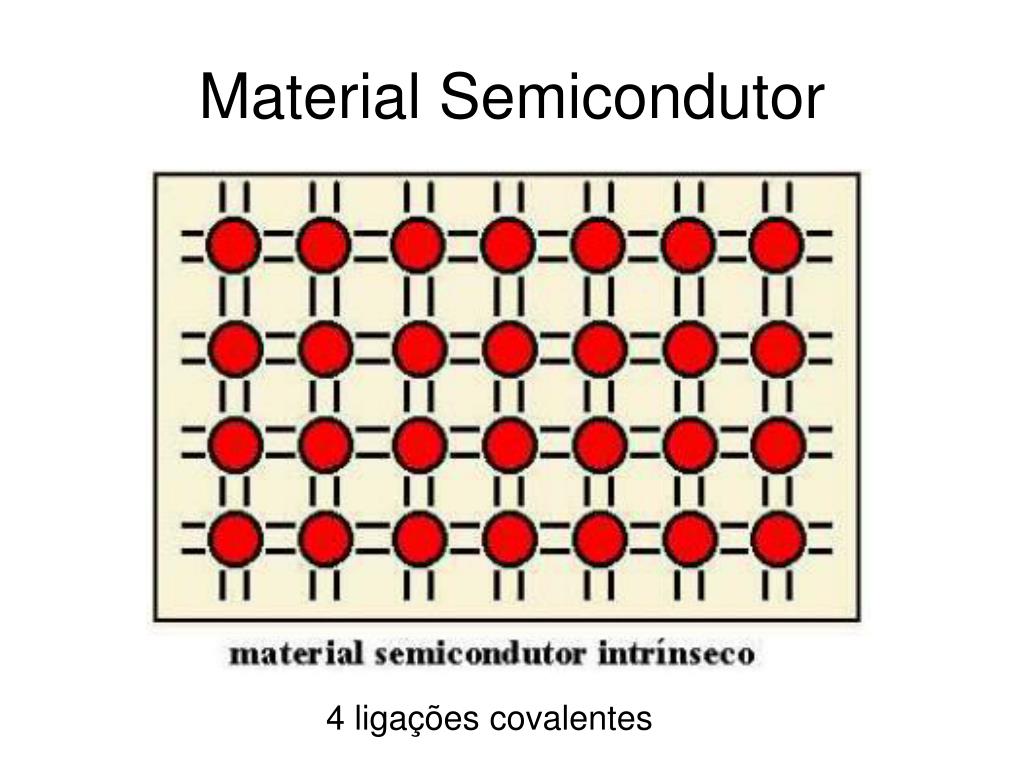

  9. Material Semicondutor 4 ligações covalentes

  10. Material Semicondutor tipo N antimônio, arsênio, fósforo pentavalentes tipo P boro, gálio, índio trivalentes

  11. Condução devido à lacunasintrínseco

  12. Condução devido à lacunastipo N

  13. Condução devido à lacunastipo P

  14. Diodo de Junção mesma base (silício ou germânio)

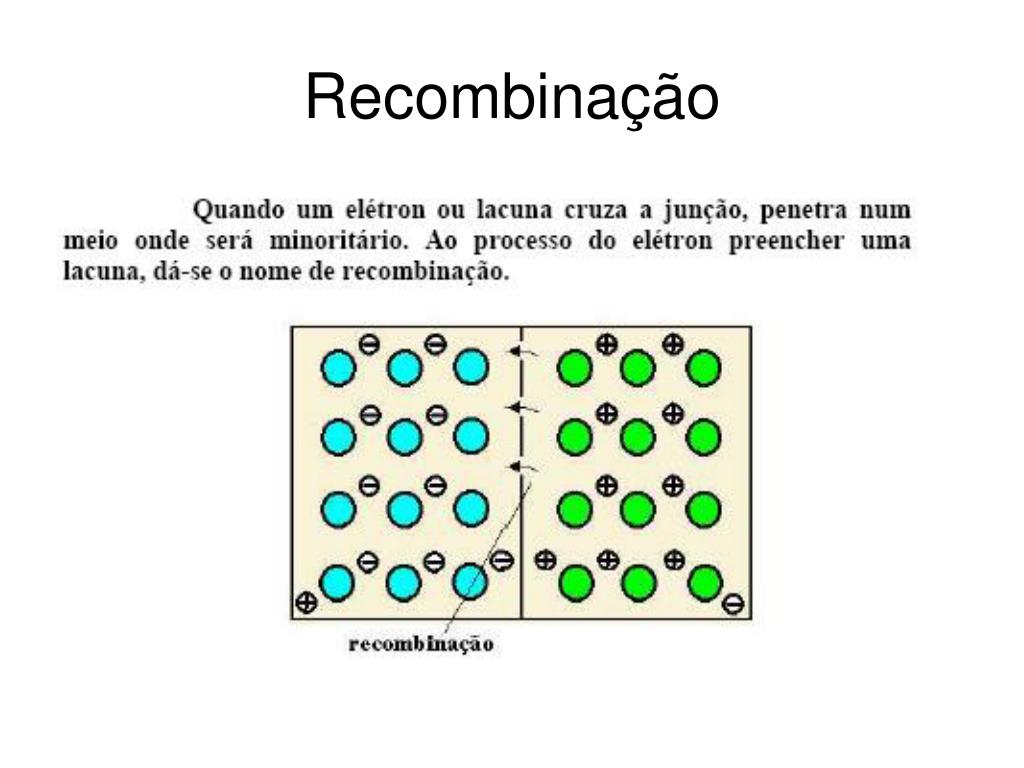

  15. Recombinação

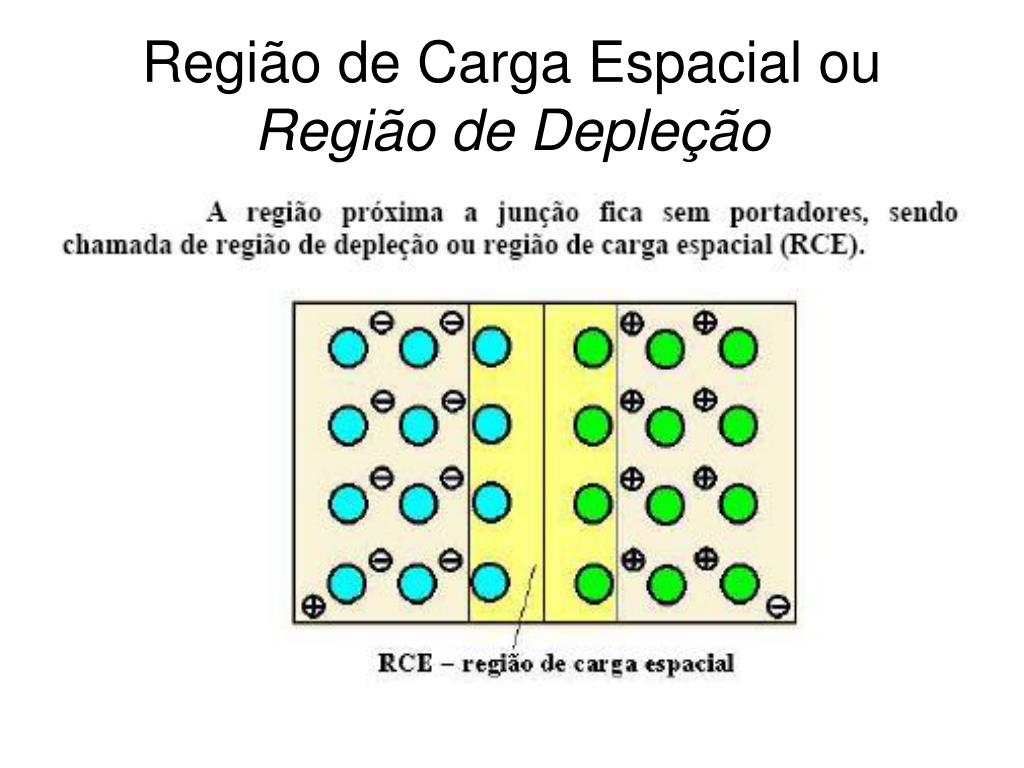

  16. Região de Carga Espacial ou Região de Depleção

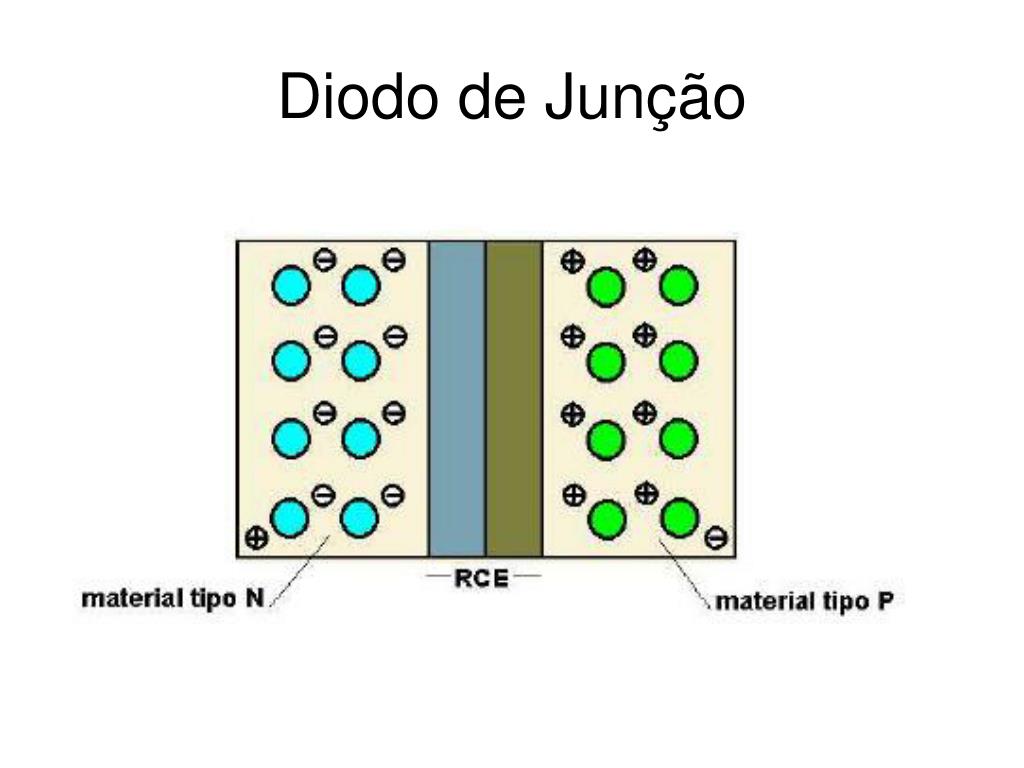

  17. Diodo de Junção

  18. Diodo de Junção Polarização direta Polarização inversa

  19. Polarização Direta

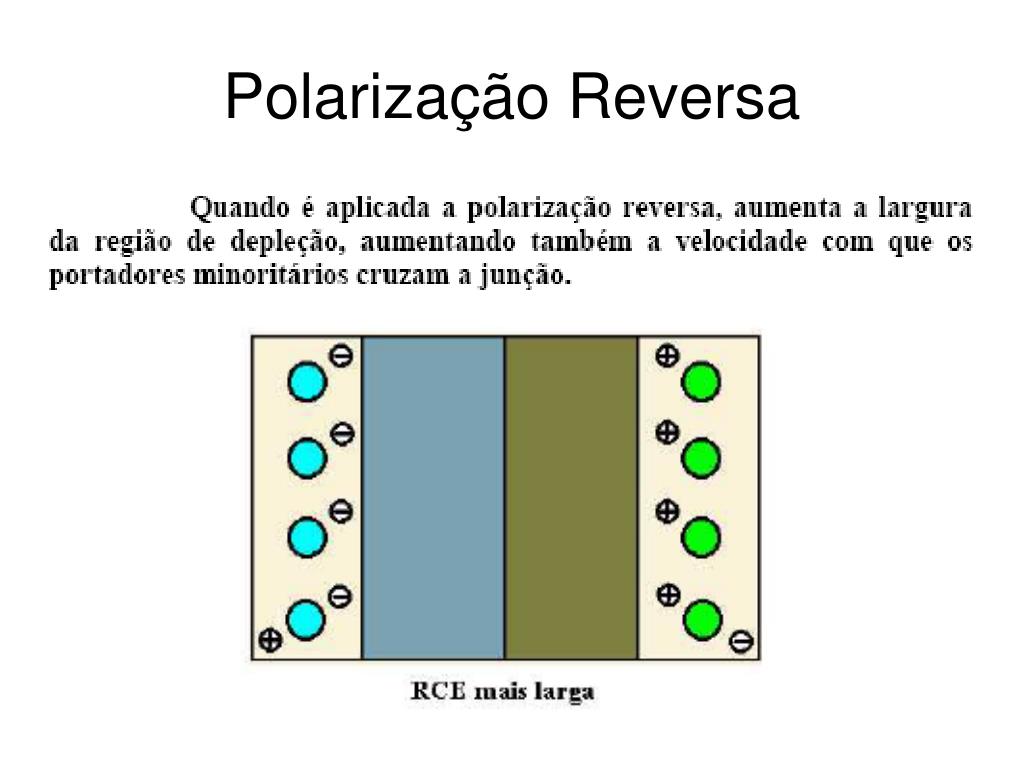

  20. Polarização Reversa

  21. Polarização Reversa

  22. Polarização Reversa avalanche

  23. Polarização Reversa avalanche

  24. Diodo Zener

  25. Diodo semicondutor É formado pela junção p e n e tem como utilidade básica permitir o fluxo de corrente elétrica apenas em um sentido ( o sentido de polarização direta)

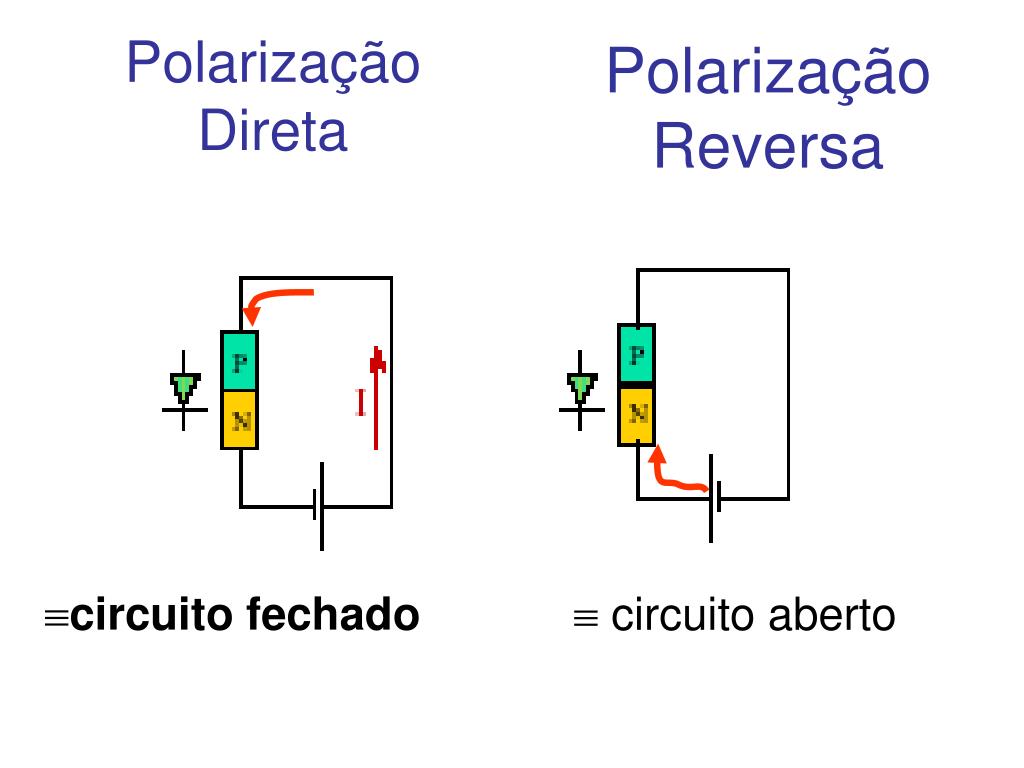

  26. Polarização Direta Polarização Reversa • circuito fechado  circuito aberto

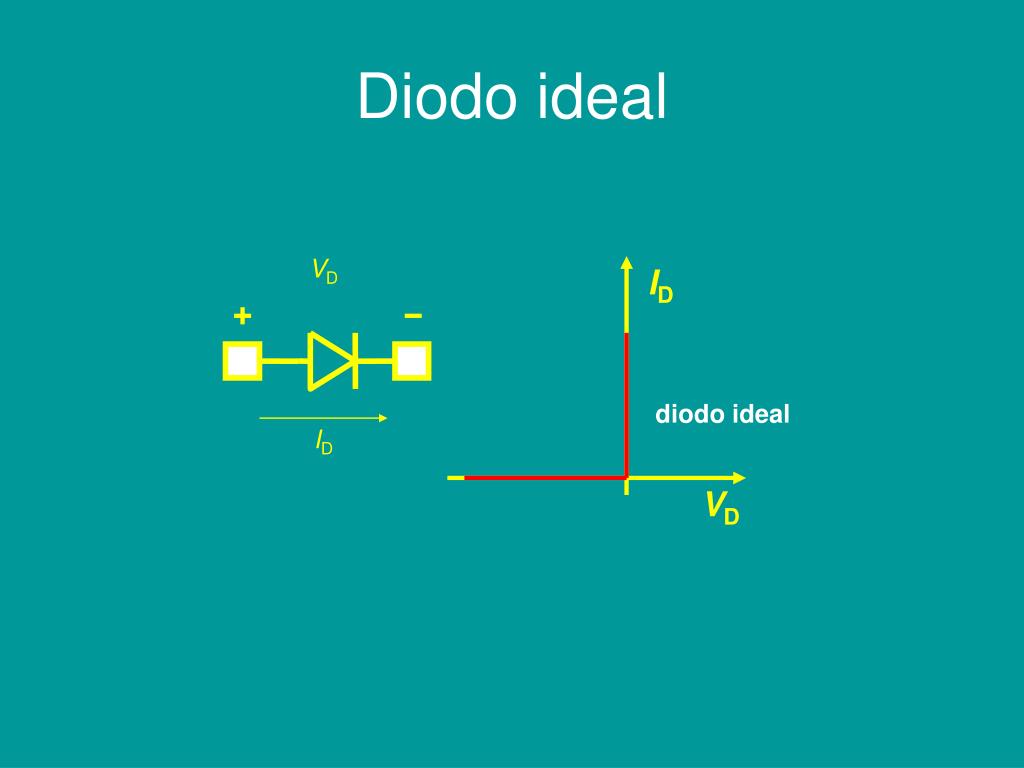

  27. Diodo ideal VD ID diodo ideal ID VD

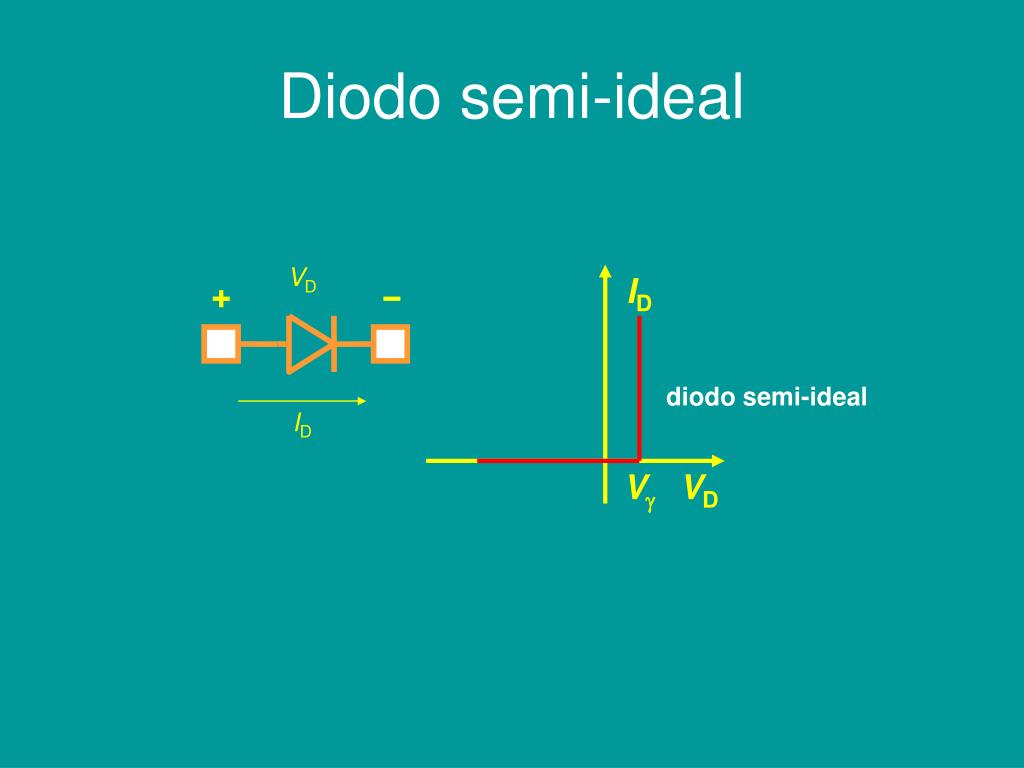

  28. Diodo semi-ideal VD ID diodo semi-ideal ID V VD

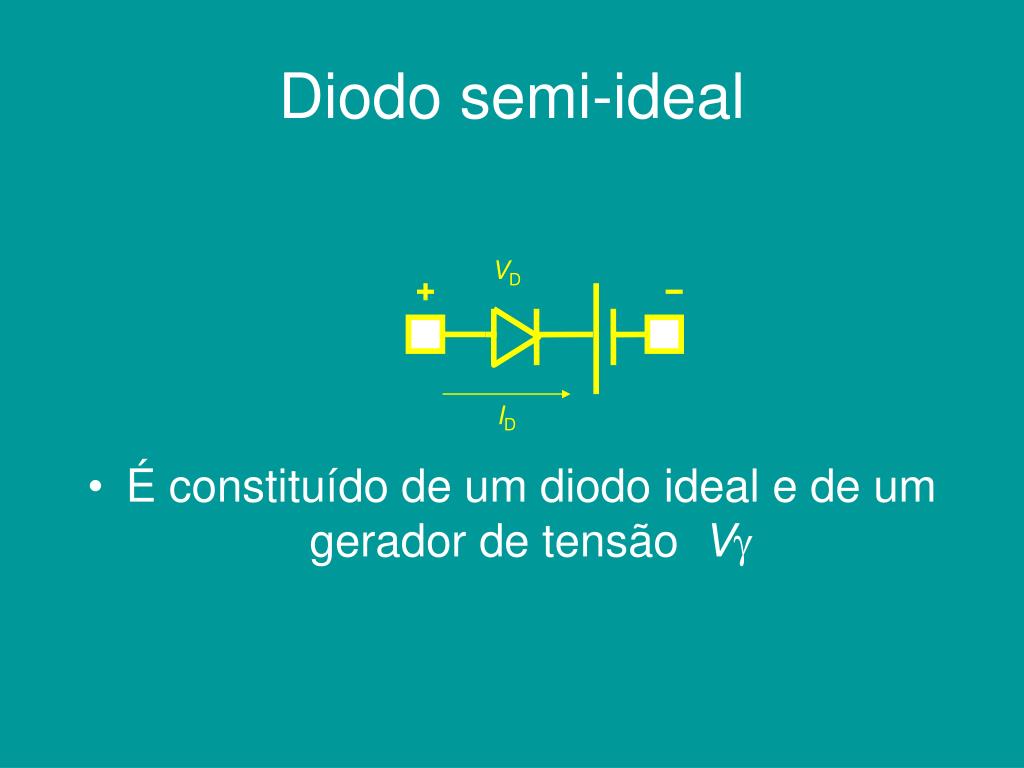

  29. Diodo semi-ideal • É constituído de um diodo ideal e de um gerador de tensão V VD ID

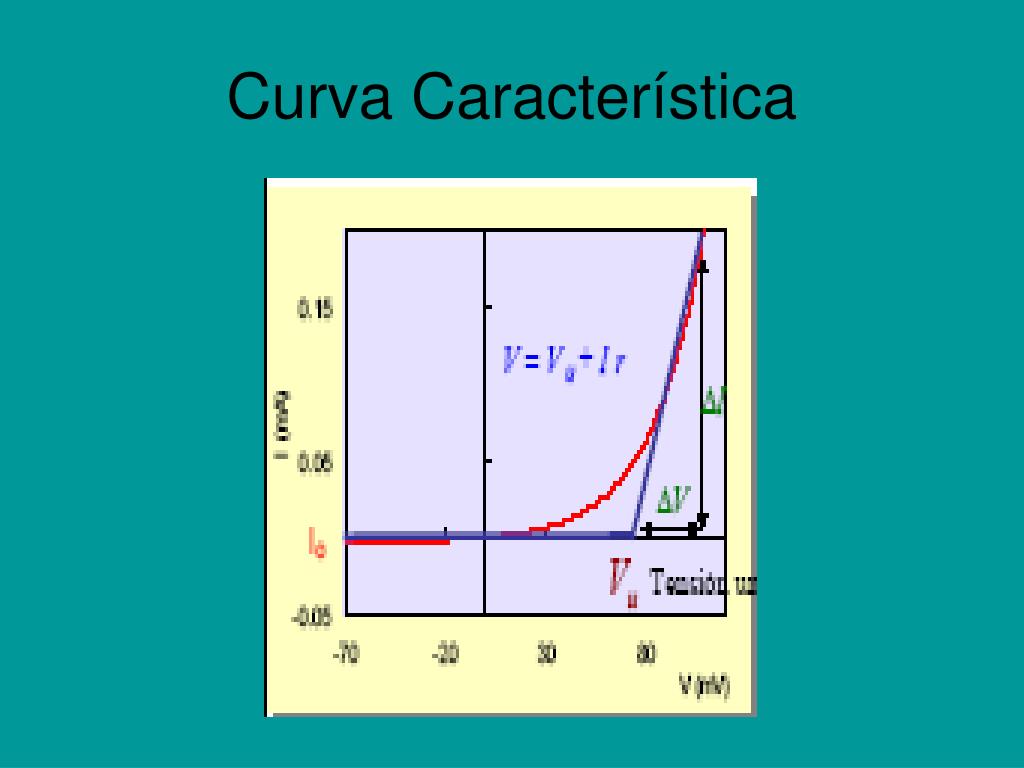

  30. Curva Característica

  31. Curva Característica

  32. Diodo Zener Projetado para trabalhar com em condução inversa sem se danificar Polarização direta: mesmo comportamento do diodo retificador Polarização inversa: para uma tensão característica o diodo para a conduzir corrente, não permite que a tensão supere o seu valor característico Reguladores de tensão, estabilizadores de tensão

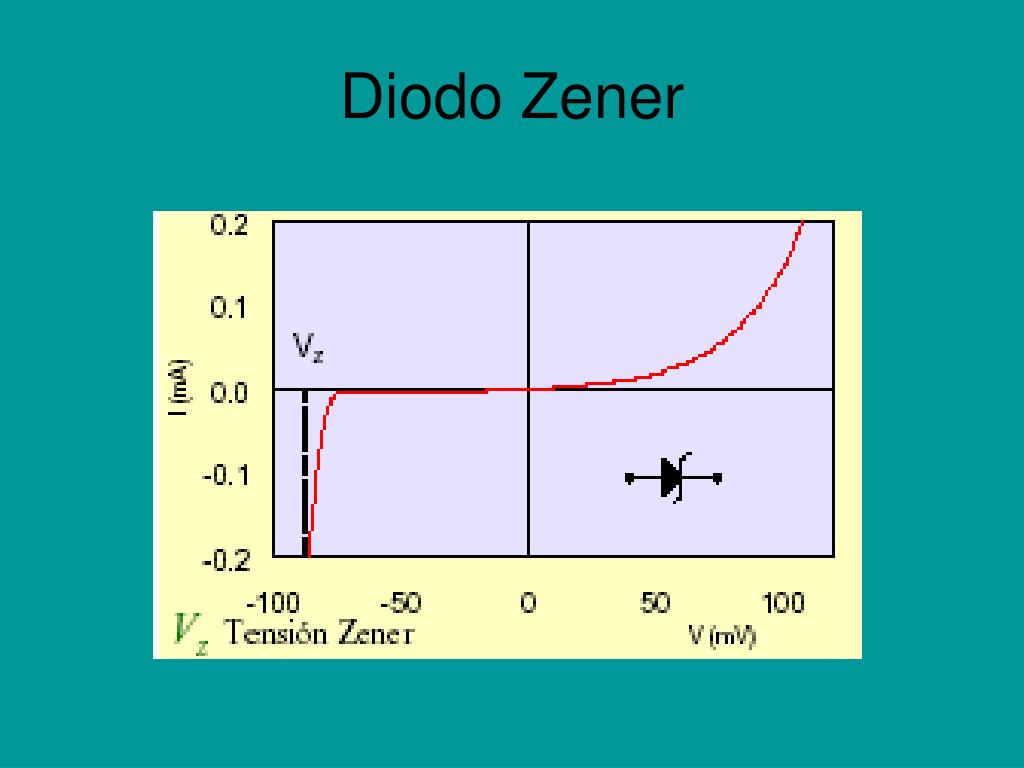

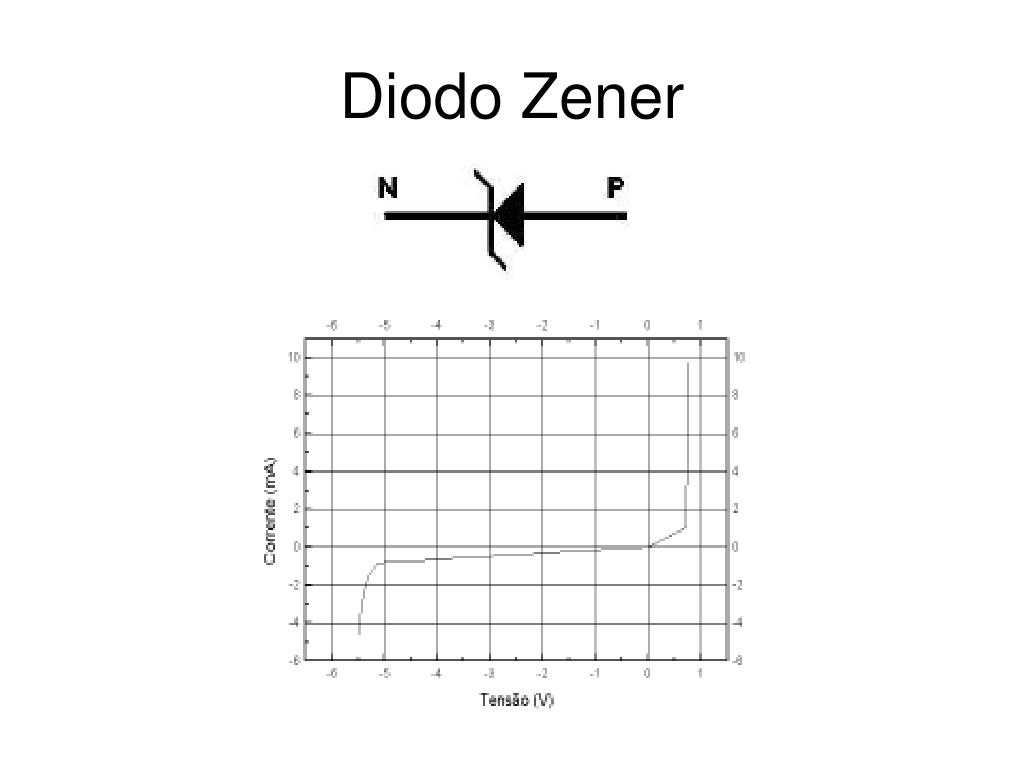

  33. Diodo Zener
