Chapter 11 BJT數位電路

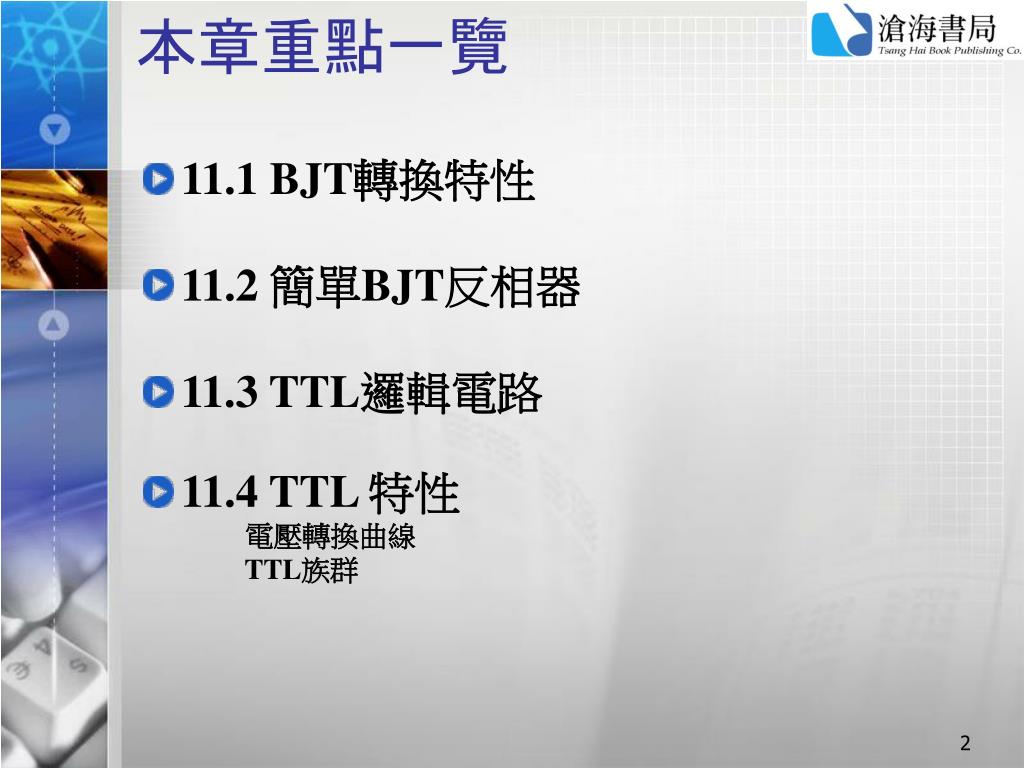

本章重點一覽 • 11.1 BJT轉換特性 • 11.2 簡單BJT反相器 • 11.3 TTL邏輯電路 • 11.4 TTL 特性 電壓轉換曲線TTL族群
本章重點一覽 • 11.5 ECL邏輯電路瓜分電流ECL反相器ECL電路分析ECL規格OR/NOR gate • 11.6 BiCMOS邏輯電路 • 11.7 結語
11.1 BJT轉換特性 VCC RC Vo Vi Q • 數位電路的應用上主要將BJT工作在cutoff及saturation兩個mode 由於pn-junction內部的電容效應，使得BJT無法瞬間由cutoff mode轉換至saturation mode，反之亦然。
11.1 BJT轉換特性 n+ p n + VCE 電子流動方向 VBE + • 當Vi = VCC，BJT處於saturation mode 時，其Base充滿大量由Emitter而來的自由電子，此時Base類似一個儲存電荷的電容，當Vi瞬間由VCC降為0V時，原本累積在Base上的電荷並不會馬上消失，必須等待儲存電荷清除之後，BJT才會轉變至cutoff mode，使得Vo = VCC。這段時間稱為儲存時間(storage time, ts)。 • 當Vi由0V變成VCC時，由於B-E界面的電容效應，BJT無法瞬間由 cutoff mode轉換至saturation mode。必須等到B-E界面電容充電完成後，BJT才真正進入 saturation mode。這段時間延遲便是td。 一般而言ts >> td，所以如何降低ts 成為BJT數位電路設計上的重要考慮。
11.2 簡單BJT反相器 VCC RC Vo Vi Q • 由一顆電晶體和一顆電阻所組成的簡單電路 • 當Vi = VH = VCC，Q導通且工作於saturation mode， • 當Vi = VL = 0.2V，Q不導通，IC = 0， • 由於電阻RC的緣故，簡單BJT反相器面臨功率損耗和切換速度兩者無法兼顧的問題。
11.2 簡單BJT反相器 VCC RC Vo RB Vi Q • 在Vi = VCC的情況下，VCC直接跨在B-E界面，可能造成BJT因電流過大而燒燬，所以利用一顆額外的電阻RB隔離Vi及B極。使B極電壓VB約等於0.7V 左圖的BJT數位電路，主要由電阻和電晶體所組成，稱為Resistor-Transistor Logic (RTL)
11.2 簡單BJT反相器 • Resistor-Transistor Logic (RTL) • 當Vi = VCC時： • 必須適當選擇RB和RC，才能使BJT工作在saturation mode。所以：

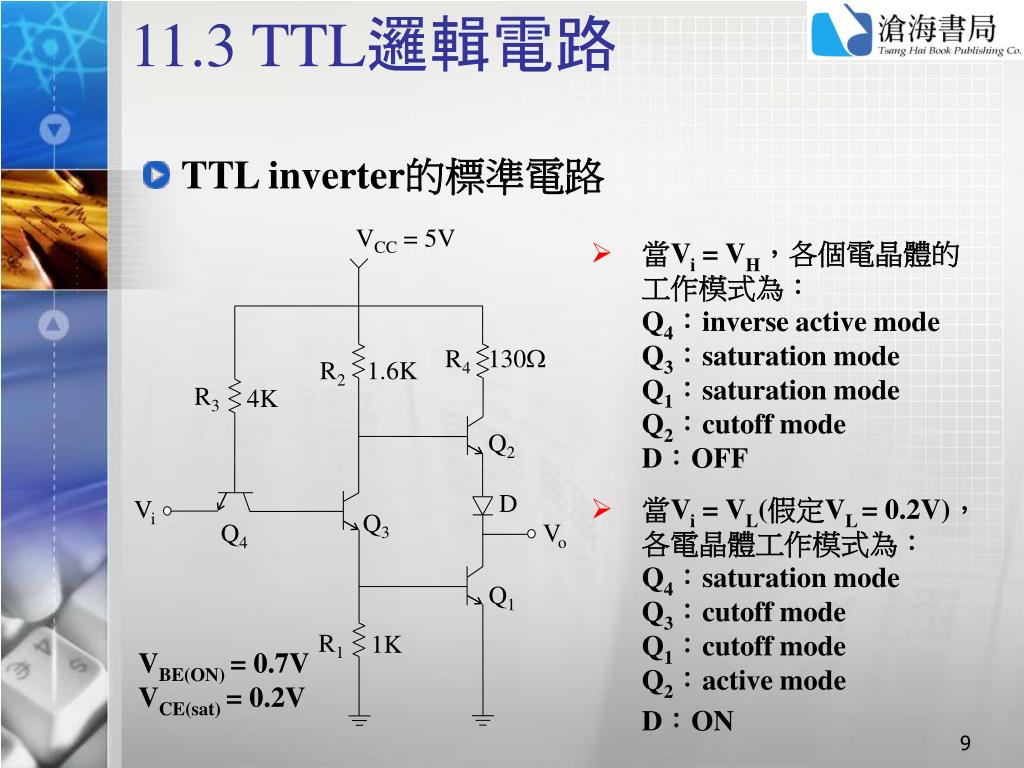

11.3 TTL邏輯電路 VCC = 5V R2 1.6K R4 130 R3 4K Q2 D Vi Q3 Vo Q4 Q1 R1 1K • TTL inverter的標準電路 • 當Vi = VH，各個電晶體的工作模式為：Q4：inverse active modeQ3：saturation modeQ1：saturation modeQ2：cutoff modeD：OFF • 當Vi = VL(假定VL = 0.2V)，各電晶體工作模式為：Q4：saturation modeQ3：cutoff modeQ1：cutoff modeQ2：active modeD：ON VBE(ON) = 0.7VVCE(sat) = 0.2V

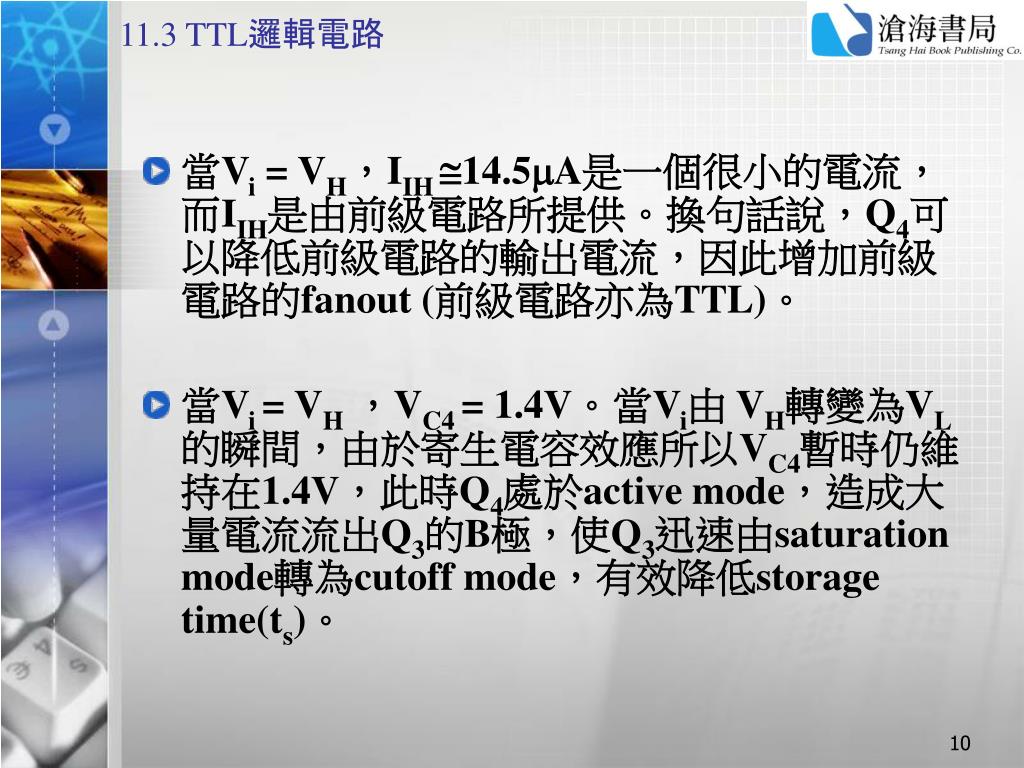

11.3 TTL邏輯電路 • 當Vi = VH，IIH 14.5A是一個很小的電流，而IIH是由前級電路所提供。換句話說，Q4可以降低前級電路的輸出電流，因此增加前級電路的fanout (前級電路亦為TTL)。 • 當Vi = VH，VC4 = 1.4V。當Vi由 VH轉變為VL的瞬間，由於寄生電容效應所以VC4暫時仍維持在1.4V，此時Q4處於active mode，造成大量電流流出Q3的B極，使Q3迅速由saturation mode轉為cutoff mode，有效降低storage time(ts)。

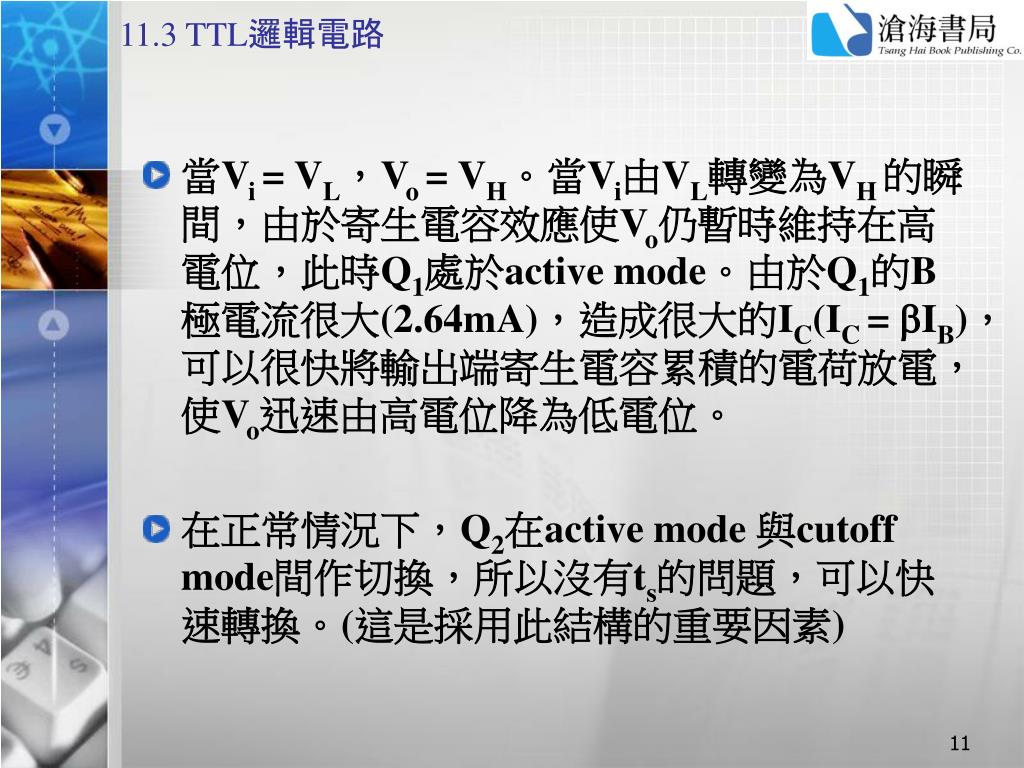

11.3 TTL邏輯電路 • 當Vi = VL，Vo = VH。當Vi由VL轉變為VH 的瞬間，由於寄生電容效應使Vo仍暫時維持在高電位，此時Q1處於active mode。由於Q1的B極電流很大(2.64mA)，造成很大的IC(IC = IB)，可以很快將輸出端寄生電容累積的電荷放電，使Vo迅速由高電位降為低電位。 • 在正常情況下，Q2在active mode 與cutoff mode間作切換，所以沒有ts的問題，可以快速轉換。(這是採用此結構的重要因素)
11.3 TTL邏輯電路 • Q2和Q1導通時分別將Vo提高及拉低，分別稱為pull-up transistor 及pull-down transistor。這種作法稱為active pull-up及active pull-down，乃是用主動元件(電晶體)來達成電位改變的設計方法，如此可以加速輸出電位的轉換。

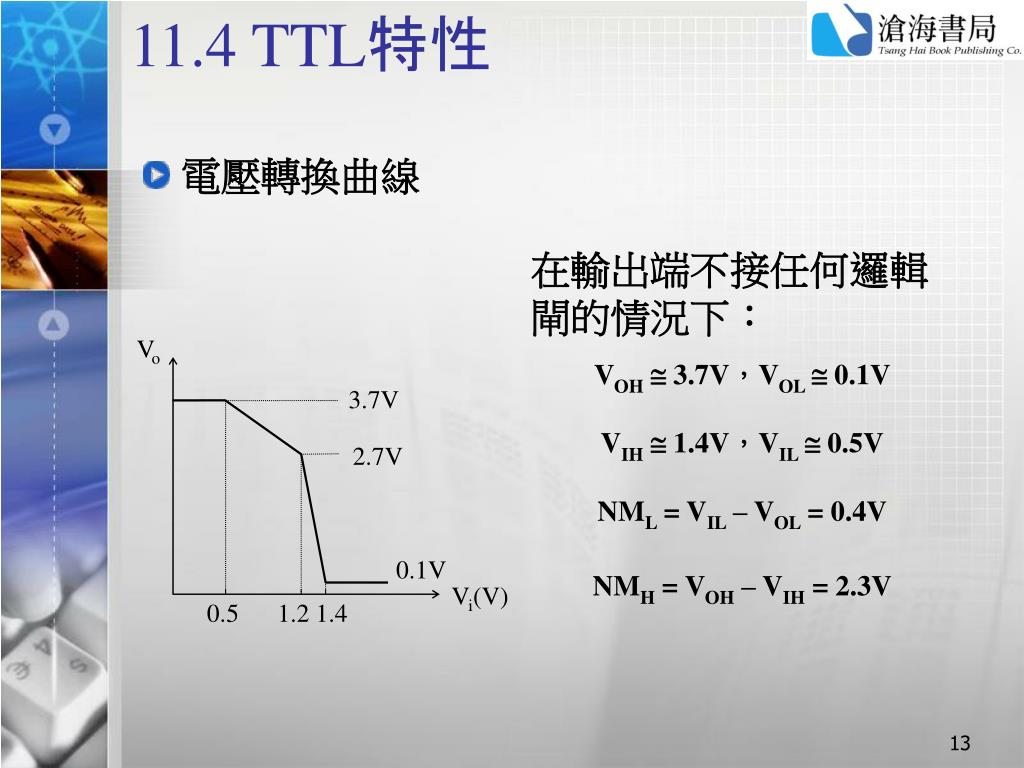

11.4 TTL特性 Vo 3.7V 2.7V 0.1V Vi(V) 0.5 1.2 1.4 • 電壓轉換曲線 在輸出端不接任何邏輯閘的情況下： VOH 3.7V，VOL 0.1VVIH 1.4V，VIL 0.5VNML = VIL – VOL = 0.4VNMH = VOH – VIH = 2.3V
11.4 TTL特性 • 市售標準的TTL IC其規格為：(在輸出端外接十個邏輯閘的情況下)： • 由此可以看出TTL的特性不及CMOS那麼好。 VOH = 2.4V，VOL = 0.4V VIH = 2V，VIL = 0.8VNML = VIL – VOL = 0.4VNMH = VOH – VIH = 0.4V

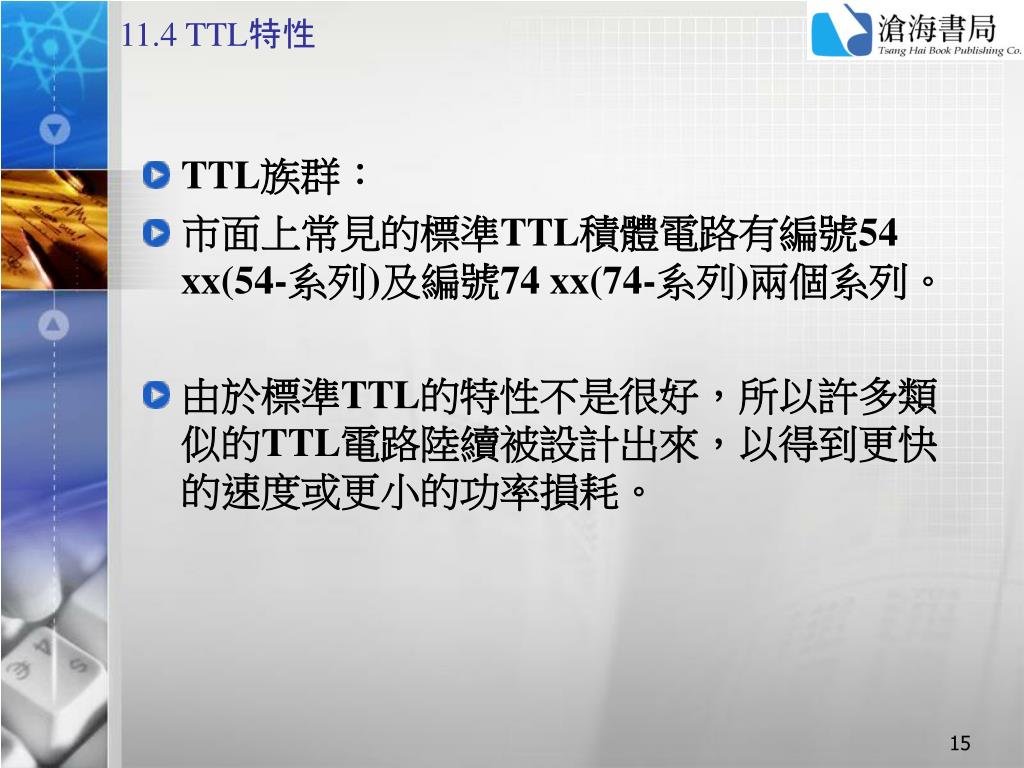

11.4 TTL特性 • TTL族群： • 市面上常見的標準TTL積體電路有編號54 xx(54-系列)及編號74 xx(74-系列)兩個系列。 • 由於標準TTL的特性不是很好，所以許多類似的TTL電路陸續被設計出來，以得到更快的速度或更小的功率損耗。

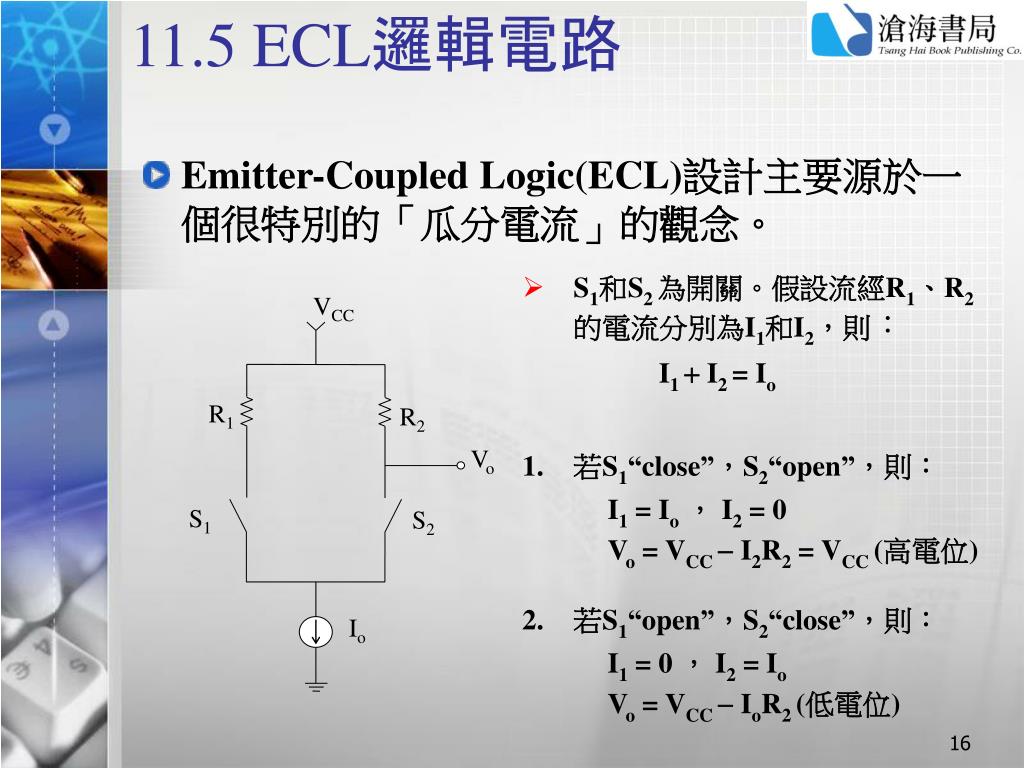

11.5 ECL邏輯電路 VCC R1 R2 Vo S1 S2 Io • Emitter-Coupled Logic(ECL)設計主要源於一個很特別的「瓜分電流」的觀念。 • S1和S2 為開關。假設流經R1、R2的電流分別為I1和I2，則： • 若S1“close”，S2“open”，則： • 若S1“open”，S2“close”，則： I1 I2 = Io I1 = Io，I2 = 0Vo = VCC I2R2 = VCC (高電位) I1 = 0 ，I2 = IoVo = VCC IoR2 (低電位)
11.5 ECL邏輯電路 VCC R1 R2 Vo V1 V2 Q2 Q1 Io • 用兩顆BJT來取代兩個開關S1&S2： • 由於Q1和Q2的射極接在一起，且在active mode時IC對VBE非常敏感，假設流經R1、R2的電流分別為I1和I2： • 當V1比V2稍大一點(V1 V2 > 0.1V)，所有電流幾乎都被I1拿走： • 當V1比V2稍小一點(V2 V1 > 0.1V)，所有電流幾乎都由I2分走： I1 Io，I2 0Vo VCC (VH) I1 0，I2 IoVo= VCC IoR2(VL)
11.5 ECL邏輯電路 • 此處兩顆BJT工作在active mode或cutoff mode，故有極快的切換速度。 • Vo由兩個輸入電壓差(V1 – V2 )所決定，而更重要的是：輸出端的高低電壓差(VH VL =IoR2)是由電流源及電阻決定，而非由電晶體的VCE所決定。
11.5 ECL邏輯電路 RC1 RC2 245 220 Q4 Vo R1 907 Q3 VR Vi Q1 Q2 D1 R3 6.1K D2 RE 779 R2 VEE(5.2V) • ECL反相器 • (Q1，Q2，RC1，RC2，RE)所組成的差動對是主要電路。 • (Q3，D1，D2，R1，R2，R3)是提供參考電壓VR的輔助電路。 • Q4則是為了提供穩定輸出電壓的輔助電路。 • ECL採用負電源(0V/5.2V)，以此可有效降低雜訊影響。 4.98K
11.5 ECL邏輯電路 RC1 RC2 245 220 Q4 Vo R1 907 Q3 VR Vi Q1 Q2 D1 R3 6.1K D2 RE 779 R2 VEE(5.2V) • ECL反相器—主要電路：利用Q1、Q2組成的差動電路來達成，其中Vi是輸入電壓而VR是固定的參考電壓 。 • 假設Io為流經RE的電流： • 當Vi VR > 0.1V，所有電流幾乎都流向Q1： • 當VR Vi > 0.1V，所有電流幾乎都流向Q2： Io = IE1 + IE2 IC1 + IC2 VC1 = IC1 RC1 (低電位) 4.98K VC1 0V(高電位)
11.5 ECL邏輯電路 • ECL反相器—主要電路： • 不管VC1處於高電位或低電位，Q4皆處於導通狀態，所以： 因此Vo和 Vi呈反相關係，所以這是一個反相器。
11.5 ECL邏輯電路 R1 IB2 VR Q2 R2 5.2V • ECL反相器—參考電位： • Step1：利用兩個電阻來決定參考電壓VR • 當Q2導通時，IB2≠0：VR = (IR2 + IB2)R1 • 當Q2不導通時，IB2 = 0：VR = IR2 R1 缺點：VR不是很穩定，容易受IB2的影響。
11.5 ECL邏輯電路 R1 IB3 Q3 VR Q2 R2 R3 • ECL反相器—參考電位： • Step2：加上Q3，使得 幾乎不受IB2影響 加上Q3之後：所以當Q2切換造成IB2變動時，IB3對應的變動很小 ，使得VR能保持穩定。 缺點：VBE 會受到溫度影響，其溫度係數約為=2mV/C
11.5 ECL邏輯電路 R1 + Q3 Q2 D1 D2 R3 Io R2 RE • ECL反相器—參考電位(完整電路)： • Step3：加上兩顆二極體D1和D2 = IR2R2 + VD1 + VD2 – 5.2V VE2 = IR2 R2 + VD1 + VD2 VBE3 VBE2 – 5.2V 當溫度改變時，因為二極體導通電壓的溫度係數與電晶體相同(皆為pn-junction)，所以(VD1，VD2)自動補償(VBE2，VBE3)的溫度變化，使VE2 幾乎不受溫度影響，連帶使Io及Vo保持穩定。
11.5 ECL邏輯電路 220 245 RC1 RC2 IB4 Vo Vi VR Q2 Q1 RL RE Io 5.2V • ECL反相器—輸出電路： • Step1：Q1的C極(VC1)直接作為反相器的輸出 當Vi < VR時，Q1不導通。若(即未接負載)，若RL = RC1，缺點：VC1受RL的影響很大，不同負載明顯影響VC1的準位。
11.5 ECL邏輯電路 RC1 RC2 IB4 Q4 Vo Vi VR Q2 Q1 RL RE 5.2V • ECL反相器—輸出電路(完整電路)： • Step2：加上Q4，大幅降低RL對Vo的影響 當Vi < VR時，Q1不導通。若 ，IB4 = 0：若RL = RC1，IB4 0，但因為IB4很小： VC1 = IB4RC1 = 0 VC1 = IB4RC1 0V VC1 幾乎不受RL影響，也代表Vo幾乎不受RL影響 。
11.5 ECL邏輯電路 • 電路分析(假設BJT和diode的導通電壓皆為0.7V )： • 利用R1、R2可以決定VR，所以可以利用不同的電阻值來獲得所要的電壓準位。 • 在給定元件值的情況下，其高低準位對應的電壓可以很容易算出來。

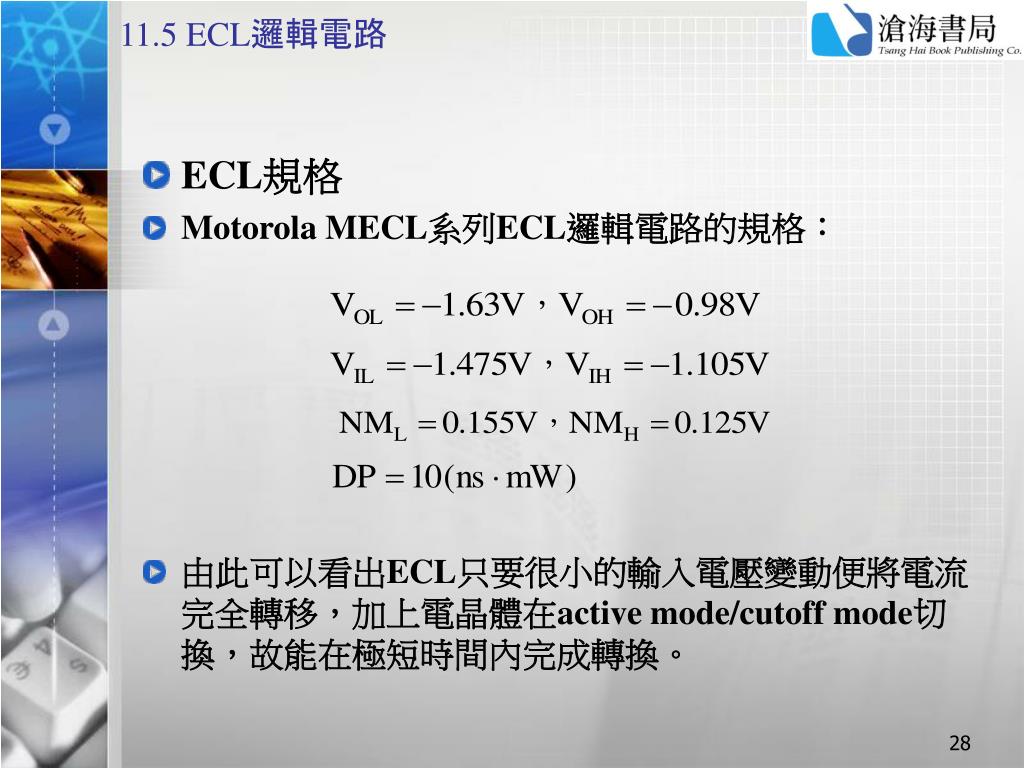

11.5 ECL邏輯電路 • ECL規格 • Motorola MECL系列ECL邏輯電路的規格： • 由此可以看出ECL只要很小的輸入電壓變動便將電流完全轉移，加上電晶體在active mode/cutoff mode切換，故能在極短時間內完成轉換。
11.5 ECL邏輯電路 • ECL的缺點： • 由於微小電壓就能使輸出改變準位，故易受雜訊干擾，即雜訊邊距(noise margin)較小。 • 由於不管Vo在高準位或低準位，皆有電晶體處於導通狀態，所以功率損耗大。
11.5 ECL邏輯電路 RC1 RC2 Y Y' A B VR QR RE • 雙輸入或閘／反或閘(two-input OR/NOR gate) 它基本上與ECL反相器類似，只是有兩個輸入(A，B)及兩個輸出(Y，Y') 其邏輯功能為：即OR/NOR gate的功能。 由此可以看出ECL的差動結構先天存在兩個反相的輸出，電路本身比TTL富彈性。

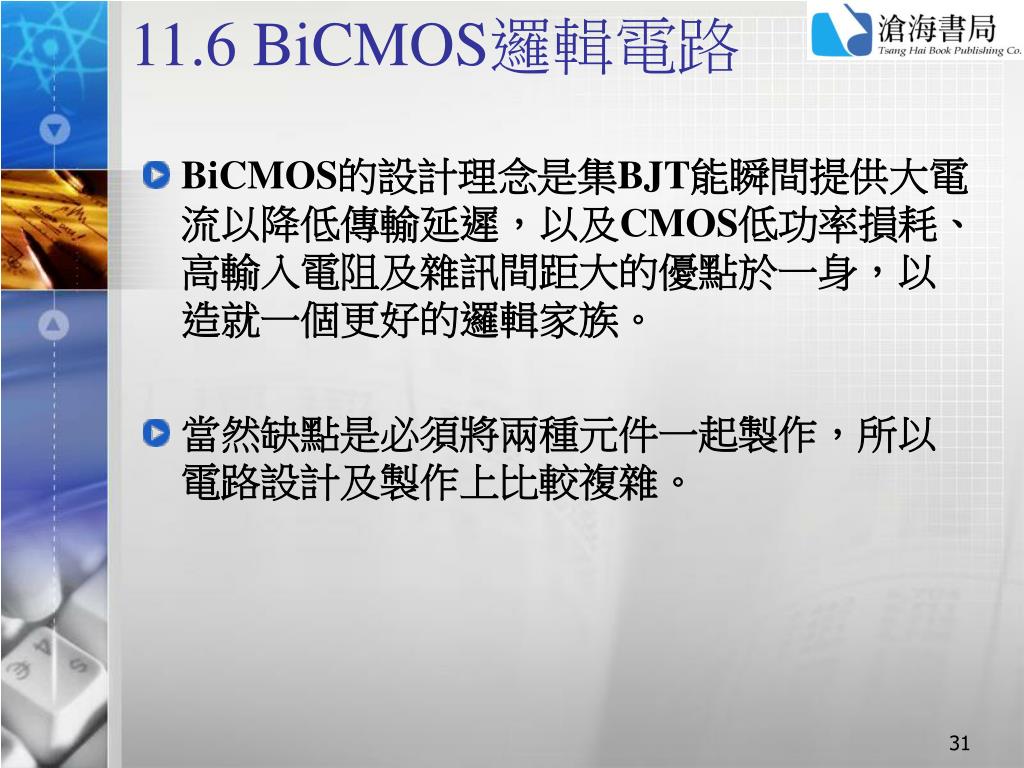

11.6 BiCMOS邏輯電路 • BiCMOS的設計理念是集BJT能瞬間提供大電流以降低傳輸延遲，以及CMOS低功率損耗、高輸入電阻及雜訊間距大的優點於一身，以造就一個更好的邏輯家族。 • 當然缺點是必須將兩種元件一起製作，所以電路設計及製作上比較複雜。
11.6 BiCMOS邏輯電路 VDD Qp Q1 Vi Vo Qn Q2 • BiCMOS反相電路 • 主要利用CMOS的高輸入電阻特性作為輸入端，而利用BJT高電流特性作為輸出端： • Vi = VL：QP導通Qn不導通，QP等效上像一顆小電阻將Q1的B極連到VDD，所以Q1導通並將Vo 提升至高電位(V H)。 • Vi = V H：Qn導通QP不導通，Qn等效上像一顆小電阻將Q2的B極連到Vo。若Vo處於高電位會迫使Q2導通，結果將使Vo降至低電位(V L)。
11.6 BiCMOS邏輯電路 • BiCMOS的缺點： • 由於BJT的特性，導致VH無法達到VDD(QP導通時，在Vo上升至VDD之前，Q1已經關閉)，而其VL也無法降至0V(Qn導通時，在Vo下降至0V之前，Q2已經關閉)。 • 由於Q1和Q2的B極沒有適當放電路徑，所以它們的切換速度不像 TTL那麼快，連帶影響傳輸延遲。
