Электрические процессы в КК цепях

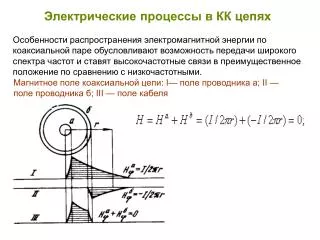

1. Электрические процессы в КК цепях Особенности распространения электромагнитной энергии по коаксиальной паре обусловливают возможность передачи широкого спектра частот и ставят высокочастотные связи в преимущественное положение по сравнению с низкочастотными. Магнитное поле коаксиальной цепи: I— поле проводника а; II — поле проводника б; III — поле кабеля

2. Электромагнитное поле симметричной (а) и коаксиальной (б) цепей. электромагнитное поле коаксиальной пары полностью замыкается внутри нее, а силовые линии электрического поля симметричной пары действуют на довольно значительном от нее расстоянии.

3. Распределение плотности тока во внутреннем проводнике (поверхностный эффект) и распределение плотности тока во внешнем проводнике токи в проводниках а и б как бы смещаются и концентрируются на взаимно обращенных поверхностях проводников

4. внешний проводник коаксиальной пары выполняет две функции: 1) является обратным проводником цепи передачи; 2) защищает (экранирует) передачу, ведущуюся по кабелю, от мешающих влияний. основной ток передачи концентрируется на внутренней поверхности внешнего проводника, а ток помех — на наружной стороне внешнего проводника Таким образом, в отличие от всех других типов кабелей, требующих для защиты от помех специальных мер (симметрирования, экранирования и т. д.), в коаксиальных кабелях на высоких частотах это обеспечивается самой их конструкцией.

5. Электромагнитное поле в коаксиальной цепи

6. Рис. Составляющие электромагнитного поля коаксиальной цепи

7. Передача энергии по идеальной коаксиальной цепи

8. Передача энергии в коаксиальной цепи с учетом потерь в проводниках

10. kr для медных для алюминиевых для остальных

12. Рис. Типовые частотные зависимости коаксиальной цепи

13. Конструктивные неоднородности в коаксиальных кабелях Различают неоднородности внутренние – в пределах строительной длины кабеля – и стыковые, обусловленные различием характеристик сопрягаемых строительных длин.

14. Особенности расчета первичных и вторичных параметров радиочастотных коаксиальных кабелей многопроволочный внутренний и спиралеобразный внешний проводники при многопроволочном внутреннем проводнике и внешнем проводнике в виде оплетки

15. Рис.Огибающая многопроволочного проводника с эквивалентной окружностью радиусом r0 с учетом антикоррозийного покрытая (олово, серебро и т.д.) k1

17. лужение медной проволоки может быть рекомендовано при изготовлении кабелей для сравнительно низкого диапазона частот: до 1000 МГц при =2 мкм, 400 МГц при =5 мкм и 20 МГц при =7-10 мкм.

18. На СВЧ наилучшие результаты дает покрытие из серебра, причем с увеличением толщины покрытая коэффициент kизменяется незначительно.

19. В области ВЧ и СВЧ, при kr>10

21. В спектре частот до 8-12 МГц при 1=2=1 и а=b=:

22. Рис. Зависимость =f(D/d) при различных материалах внешнего проводника

24. Рис. К определению теплового сопротивления РК Тепловой расчет радиочастотных коаксиальных кабелей

25. Рис. Тепловая схема замещения РК

31. h=1,2-1,4 Вт/см2оС
