  1. BÀI 7 HÌNH CHIẾU PHỐI CẢNH

  2. HÌNH CHIẾU PHỐI CẢNH Hãy nhận xét tấm ảnh ngôi nhà dưới đây? Các cạnh của ngôi nhà trong thực tế là song song với nhau

  3. HÌNH CHIẾU PHỐI CẢNH Nha Các cạnh của ngôi nhà trong tấm ảnh là không song song mà gặp nhau tại một điểm (Điểm tụ)

  4. H×nh chiÕu phèi c¶nh

  5. HÌNH CHIẾU PHỐI CẢNH

  6. HÌNH CHIẾU PHỐI CẢNH I. KHÁI NIỆM: • Các viên gạch và cửa sổ càng ở xa càng nhỏ lại • Các đường thẳng trong thực tế song song với nhau và không song song với mặt phẳng hình chiếu, gặp nhau tại một điểm. Điểm này gọi là điểm tụ.

  7. HÌNH CHIẾU PHỐI CẢNH 1. Hình chiếu phối cảnh là gì? • Hình chiếu phối cảnh là hình biểu diễn được xây dựng bằng phép chiếu xuyên tâm. • Trong phép chiếu này, tâm chiếu chính là mắt người quan sát, mặt phẳng hình chiếu gọi là mặt tranh, mặt phẳng nằm ngang trên đó đặt các vật thể gọi là mặt phẳng vật thể.

  8. HÌNH CHIẾU PHỐI CẢNH • Mặt phẳng nằm ngang đi qua điểm nhìn gọi là mặt phẳng tầm mắt. Mặt phẳng này cắt mặt tranh theo một đường thẳng gọi là đường chân trời.

  9. H×nh chiÕu phèi c¶nh

  10. HÌNH CHIẾU PHỐI CẢNH 2. ỨNG DỤNG CỦA HÌNH CHIẾU PHỐI CẢNH. • Hình chiếu phối cảnh thường được đặt bên cạnh các hình chiếu vuông góc để biểu diễn các công trình (nhà cửa, cầu đường, đê đập…)

  11. HÌNH CHIẾU PHỐI CẢNH 3. CÁC LOẠI HÌNH CHIẾU PHỐI CẢNH. • Hình chiếu phối cảnh một điểm tụ: Khi mặt tranh song song với một mặt của vật thể. • Hình chiếu phối cảnh hai điểm tụ: Khi mặt tranh không song song với một mặt nào của vật thể.

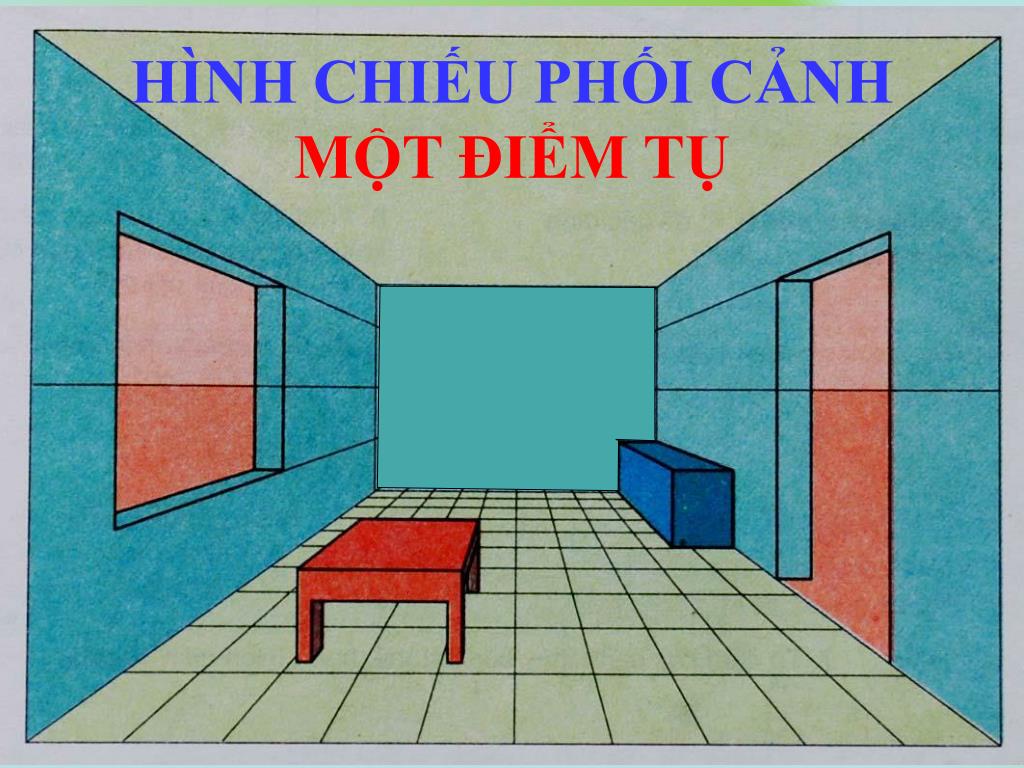

  12. HÌNH CHIẾU PHỐI CẢNH MỘT ĐIỂM TỤ

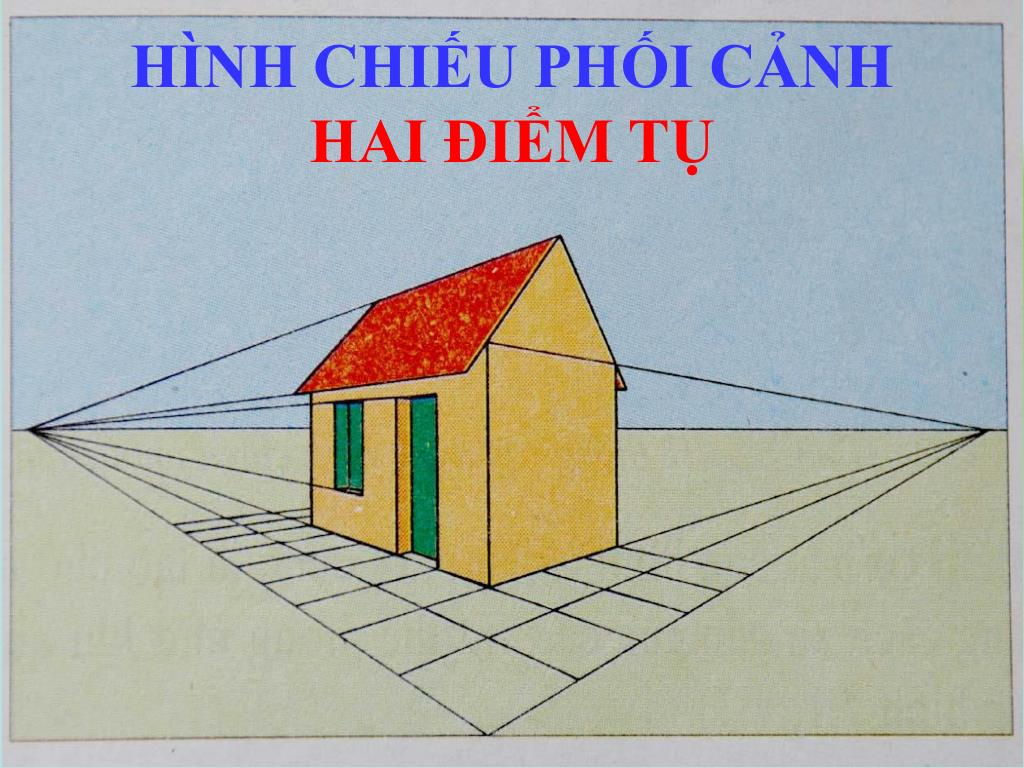

  13. HÌNH CHIẾU PHỐI CẢNH HAI ĐIỂM TỤ

  14. HÌNH CHIẾU PHỐI CẢNH • II. PHƯƠNG PHÁP VẼ PHÁC HCPC • Hình chiếu phối cảnh một điểm tụ: t f t

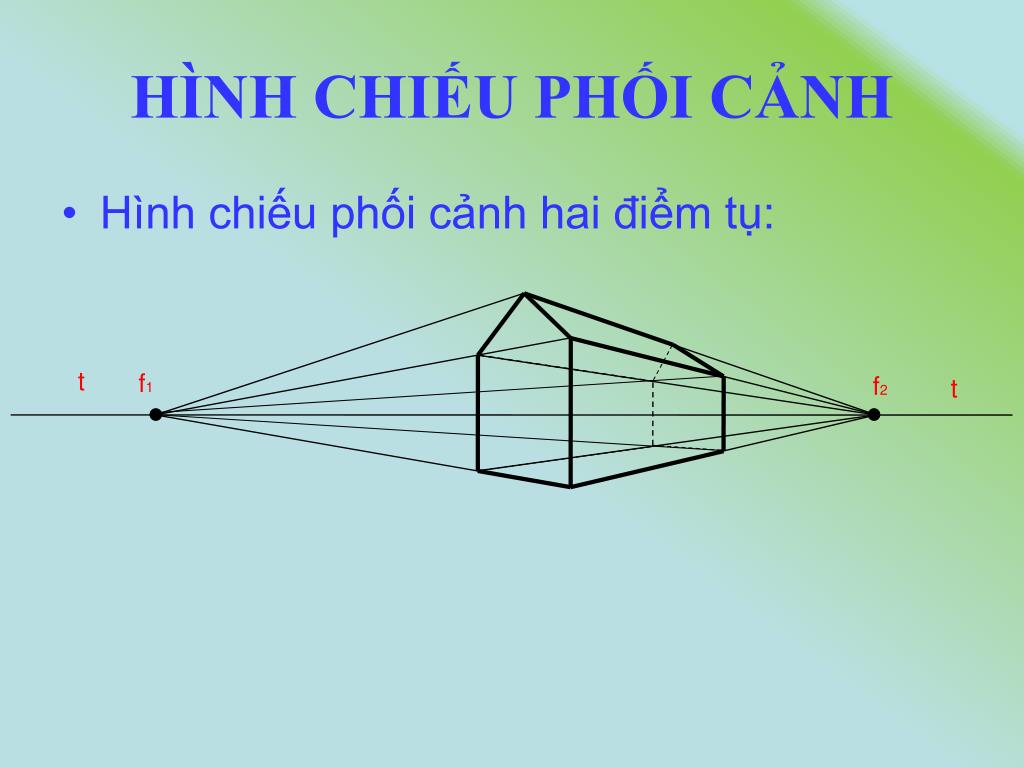

  15. HÌNH CHIẾU PHỐI CẢNH • Hình chiếu phối cảnh hai điểm tụ: t f1 f2 t
