通用变频器应用技术 四川机电职业技术学院 电子电气工程系 学习情境 3-学习性工作任务9
学习性工作任务9-(实训项目5) 学习情境3: 变频器的 调试、运行 变频器I/O端子与PLC的联机控制 (4学时) 学习情境 3-学习性工作任务9

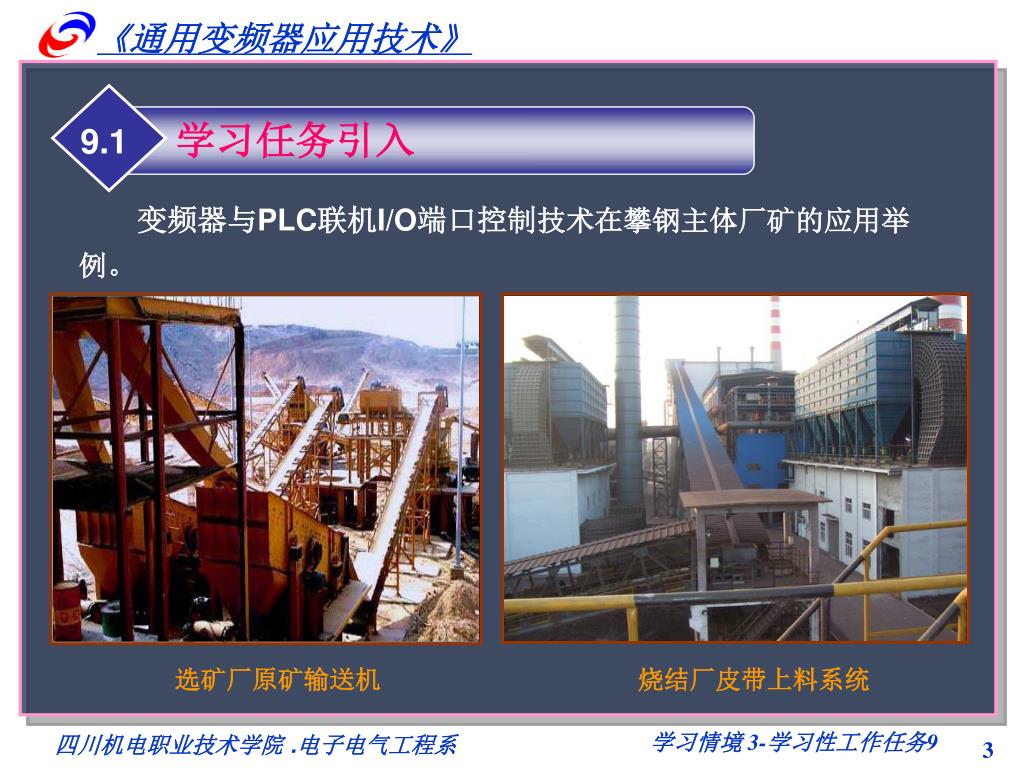

学习任务引入 9.1 变频器与PLC联机I/O端口控制技术在攀钢主体厂矿的应用举例。 选矿厂原矿输送机 烧结厂皮带上料系统 学习情境 3-学习性工作任务9

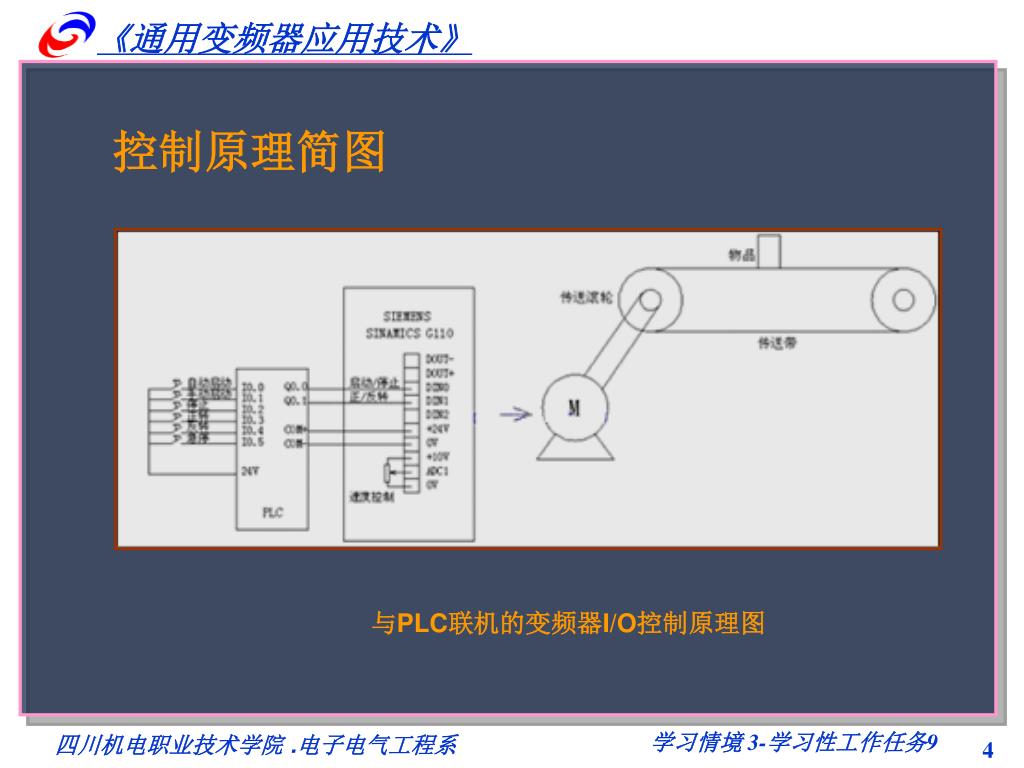

控制原理简图 与PLC联机的变频器I/O控制原理图 学习情境 3-学习性工作任务9
实训目的 9.2 知识目标: 能力目标: 1.进一步巩固《通用变频器应用技术》课程及前期相关课程《电力电子技术》、《交流调速系统》的基础理论知识。 2.掌握MM420变频器DI/DO、AI/AO端子的功能及与PLC联机实现电机控制的方法。 3.掌握PLC的程序编写方法。 1.掌握PLC与变频器的硬件组态及端口控制设置。 2.实现变频器I/O端子与PLC的联机控制。 学习情境 3-学习性工作任务9
实训准备工作 9.3 1.THSMS-D型网络型可编程控制器高级实验装置; 2.MM420变频器; 3.DD03-6导轨电机; 4.编程软件STEP 7 V5.4、电脑等。 学习情境 3-学习性工作任务9
实训项目任务(详见实训项目任务书) 9.4 实训题目简介: 利用MM420变频器的4个数字输入端口,通过对相关参数的设置,来控制电动机的运行方式。 通过S7-300 PLC的数字量输入/输出接口,编写程序控制MM420变频器的4个数字量输入端口,即可实现电动机正、反向运行,正、反向点动以及停止的控制。 学习情境 3-学习性工作任务9

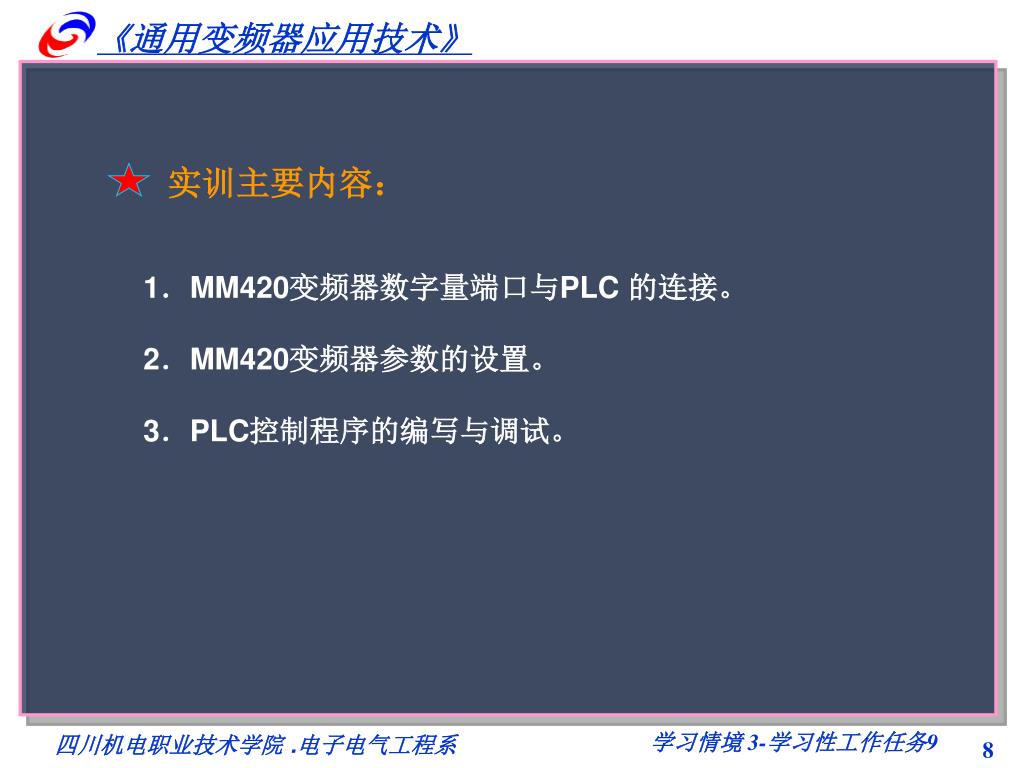

实训主要内容: 1.MM420变频器数字量端口与PLC 的连接。 2.MM420变频器参数的设置。 3.PLC控制程序的编写与调试。 学习情境 3-学习性工作任务9
实训理论基础及主要环节演示 9.5 1. 西门子MM420变频器的输入输出端子 图9-1 MM420变频器端口图 学习情境 3-学习性工作任务9

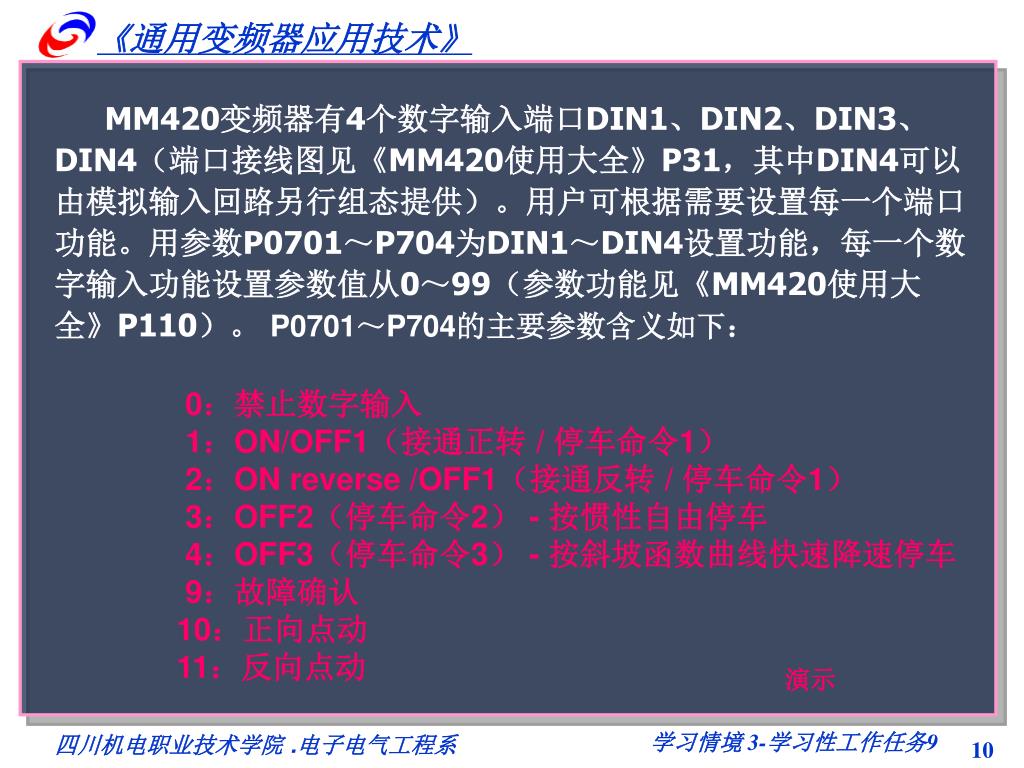

MM420变频器有4个数字输入端口DIN1、DIN2、DIN3、DIN4(端口接线图见《MM420使用大全》P31,其中DIN4可以由模拟输入回路另行组态提供)。用户可根据需要设置每一个端口功能。用参数P0701~P704为DIN1~DIN4设置功能,每一个数字输入功能设置参数值从0~99(参数功能见《MM420使用大全》P110)。 P0701~P704的主要参数含义如下: 0:禁止数字输入 1:ON/OFF1(接通正转 / 停车命令1) 2:ON reverse /OFF1(接通反转 / 停车命令1) 3:OFF2(停车命令2) - 按惯性自由停车 4:OFF3(停车命令3) - 按斜坡函数曲线快速降速停车 9:故障确认 10:正向点动 11:反向点动 演示 学习情境 3-学习性工作任务9
实训题目讨论解析及任务分工 9.6 要求学生以学习小组为单位,分组讨论解析实训题目,确定设计步骤,进行任务分工。 通过S7-300 PLC和MM420变频器联机,实现MM420控制控制端口开关操作,实现电动机正、反向运行,正向点动以及停止的控制。当电动机正、反向运行时,启动时间为10s,电动机转速为840rpm(对应频率30Hz);电动机正向点动时,电动机转速为560rpm(对应频率20Hz),点动斜坡上升或下降时间为6s;当电动机停止时,发出停车指令6s内电动机停止。 学生开始分组讨论 学习情境 3-学习性工作任务9
图9-2 PLC与MM420变频器端口连接图 表9-1 PLC I/O地址分配表 学习情境 3-学习性工作任务9
实训步骤 9.7 1.PLC与变频器的端口连接; 2.变频器与电动机相关参数的设置; 3.PLC控制程序的编写与调试。 4.实验数据记录与分析。 学习情境 3-学习性工作任务9
实训注意事项 9.8 1.变频器的输出端“U、V、W”应接鼠笼电机,千万不可将其连接至交流电源,否则会损坏变频器。 2.实验前要确认电机上的接地线是否已经接好,编码器的电源线是否接上,否则电机外壳将会有高压! 3.在老师检查通过后方可通电试车。 学生开始分组操作…… 学习情境 3-学习性工作任务9
思考题 1.利用功能单元对变频器进行功能设定和运行监视时有哪几种模式? 2.在变频器通电前的检查接线过程中应注意的问题? 3.变频器试运行时应检查的几点? 4.变频器要通过什么对输入、输出端进行的设定? 学习情境 3-学习性工作任务9
问题一 1.如何设置变频器的相关参数,通过变频器DI/DO端口,实现电动机正、反向运行,正、反向点动运行以及停止的控制? 学习情境 3-学习性工作任务9
问题二 2.如何实现PLC与变频器联机进行电动机正、反向运行,正、反向点动运行以及停止的控制? 学习情境 3-学习性工作任务9
