Universit degli studi di ferrara

Università degli studi di Ferrara

DIPARTIMENTO DI INGEGNERIA

Corso di Laurea in Ingegneria Elettronica

Codifica e decodifica di oggetti visivi

nello standard MPEG-4

  • Laureando:Relatore: Fabio CavalliDott. Ing. Massimo Piccardi

  • Correlatore: Prof. Ing. Rita Cucchiara


Universit degli studi di ferrara

DATI VISIVI

  • Contenuti visivi bidimensionali naturali: immagini in movimento a colori

  • a variazione continua di tono

  • Rappresentazione in forma normale:

  • successione di bitmaps

  • nello spazio di colore YCBCR

t

  • Sottocampionamento crominanza:

    • perdita di qualità impercettibilie

    • rappresentazione più compatta

      esempio notevole: chroma format 4:2:0

Campione Y

Campione CB,CR


Universit degli studi di ferrara

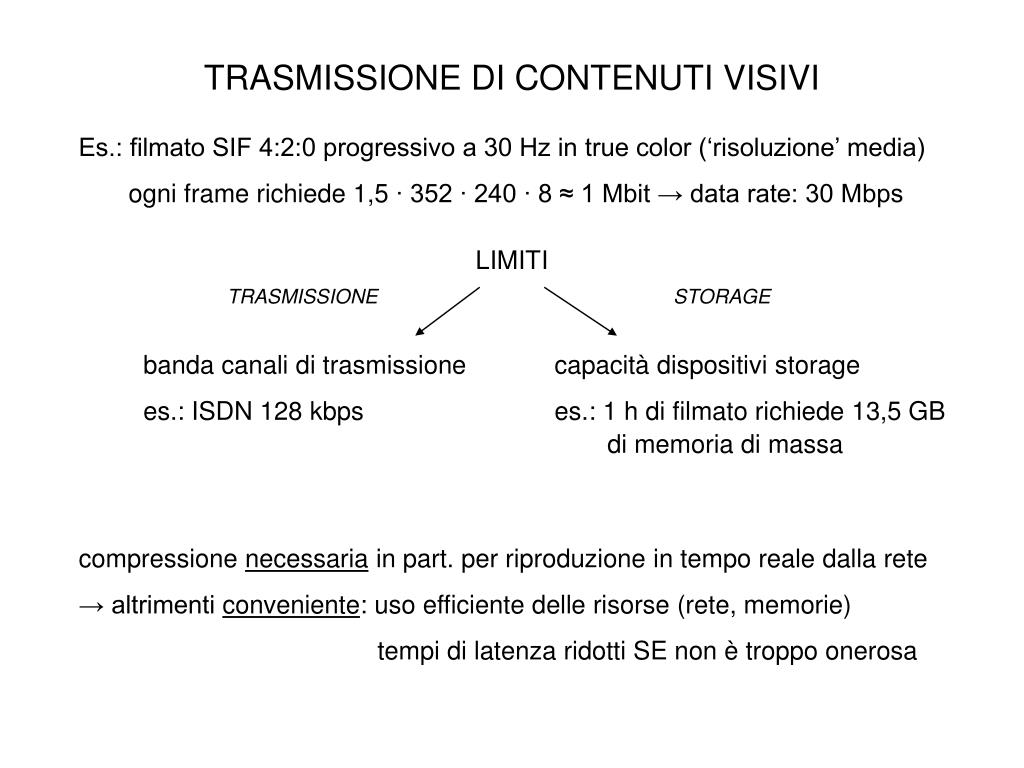

TRASMISSIONE DI CONTENUTI VISIVI

Es.: filmato SIF 4:2:0 progressivo a 30 Hz in true color (‘risoluzione’ media)

ogni frame richiede 1,5 ∙ 352 ∙ 240 ∙ 8 ≈ 1 Mbit → data rate: 30 Mbps

LIMITI

TRASMISSIONE

STORAGE

banda canali di trasmissione

es.: ISDN 128 kbps

capacità dispositivi storage

es.: 1 h di filmato richiede 13,5 GB

di memoria di massa

compressione necessaria in part. per riproduzione in tempo reale dalla rete

→ altrimenti conveniente: uso efficiente delle risorse (rete, memorie)

tempi di latenza ridotti SE non è troppo onerosa


Universit degli studi di ferrara

COMPRESSIONE

Compressione o compattamento dei dati: codifica dell’informazione volta

al conseguimento di una rappresentazione in forma compatta

Efficienza di codifica per immagini naturali:

  • correlazione spaziale → codifica intra

  • correlazione temporale → codifica inter

  • ridondanza percettiva (spc. e tmp.) → codifica con perdita (lossy)

TECNICHE LOSSY PER IMMAGINI FISSE

  • Maggior efficienza di compressione a parità di costo computazionale

  • quantizzazione vettoriale

  • compressione frattale

    Troppo onerose → codifica per trasformate


Universit degli studi di ferrara

CODIFICA PER TRASFORMATE

Trasform.

2D

Codifica

entropica

Quantiz.

scalare

01011101...

8x8

3x

Cod. sorgente (lossy)

Cod. lossless

Implementazione low cost della quantizzazione vettoriale

Trasformazione decorrelante:

coefficienti indipendenti – energia concentrata alle basse frequenze spaziali

trasf. subottime ma veloci: attualmente DCT (tutti IS)

verso Wavelet (JPEG2000, VTC di MPEG-4): opt. contorni (localizzazione)

Quantizzazione pesata o percettiva

Codifica entropica: Huffman o aritmetica (5-10% più efficiente ma onerosa)


Universit degli studi di ferrara

MPEG

MPEG: comitato ISO/IEC per codifica immagini in mov. ed audio associato

MPEG-4: fase 4 del gruppo, attualmente 2 versioni (altre 3 in fieri)

Storage su supporti digitali

Televisione digitale (SDTV e HDTV)

Codifica a oggetti

MPEG-7: rappresentazione e gestione contenuti multimediali

MPEG-21: infrastruttura multimediale


Universit degli studi di ferrara

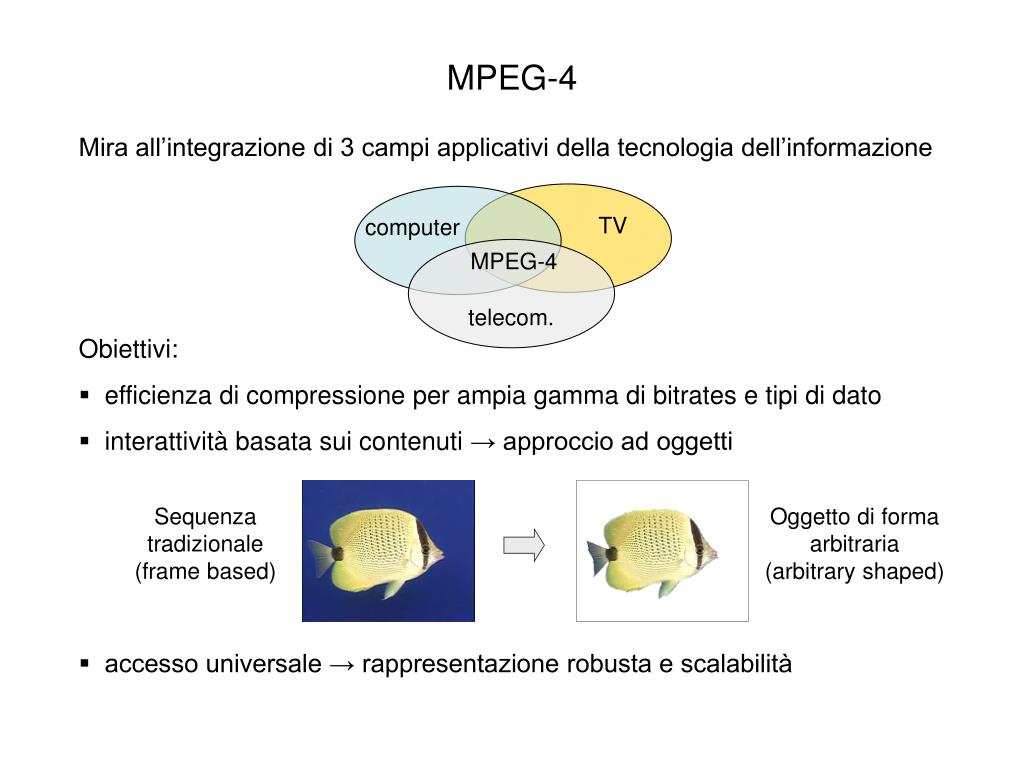

MPEG-4

Mira all’integrazione di 3 campi applicativi della tecnologia dell’informazione

TV

computer

MPEG-4

telecom.

  • Obiettivi:

  • efficienza di compressione per ampia gamma di bitrates e tipi di dato

  • interattività basata sui contenuti → approccio ad oggetti

Sequenza tradizionale (frame based)

Oggetto di forma arbitraria (arbitrary shaped)

  • accesso universale → rappresentazione robusta e scalabilità


Universit degli studi di ferrara

PARTE 1: SISTEMA

audio

  • Non solo codifica ma anche composizione di scene

  • contenuti disomogenei:

es. video: naturali, sintetici (2D e 3D) o ibridi

  • grafo in stile VRML

  • codec scena formato BIFS

immagine

arbitrary-shapednaturale

Immagine naturale tradizionale

3D sintetico

  • Consente l’integrazione dei codec specifici

  • codifica → multiplazione dei flussi informativi in uno stream MP4 conforme

  • decodifica → demultiplazione e composizione della scena

    Supporto necessario


Universit degli studi di ferrara

PARTE 2: VIDEO

  • Standard generale: moltissimi tools ad hoc per le diverse funzionalità

  • Implementazione completa spesso ingiustificata e costosa → profili e livelli

  • Profilo: definisce un’implementazione parziale dello standard (sottoinsieme della sintassi) attraverso i tipi di oggetti trattabili

  • Livello: identifica un insieme di vincoli sui parametri dell’algoritmo, fissando il limite massimo di complessità consentita

    [email protected] → punto di interoperabilità codec fissato

simple scalable

Profili visivi naturali:

ricoprimento parziale

→ MPEG-4 video famiglia di algoritmi

main

simple

core

n bit


Universit degli studi di ferrara

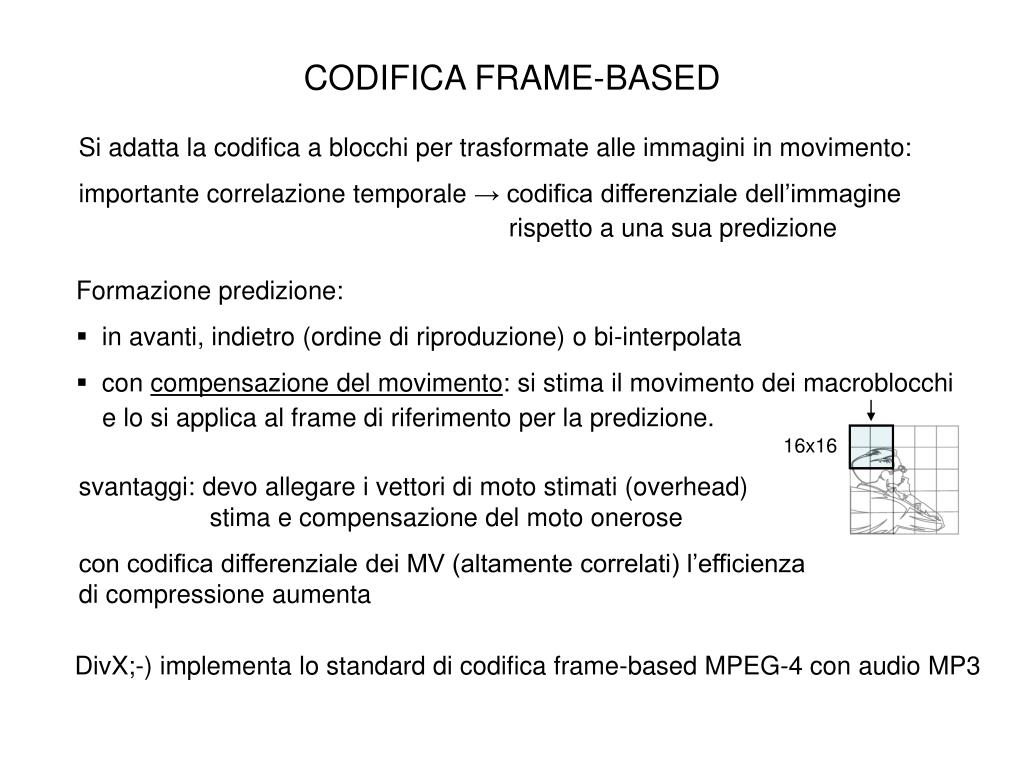

CODIFICA FRAME-BASED

Si adatta la codifica a blocchi per trasformate alle immagini in movimento:

importante correlazione temporale → codifica differenziale dell’immagine

rispetto a una sua predizione

  • Formazione predizione:

  • in avanti, indietro (ordine di riproduzione) o bi-interpolata

  • con compensazione del movimento: si stima il movimento dei macroblocchi

e lo si applica al frame di riferimento per la predizione.

16x16

svantaggi: devo allegare i vettori di moto stimati (overhead) stima e compensazione del moto onerose

con codifica differenziale dei MV (altamente correlati) l’efficienza di compressione aumenta

DivX;-) implementa lo standard di codifica frame-based MPEG-4 con audio MP3


Universit degli studi di ferrara

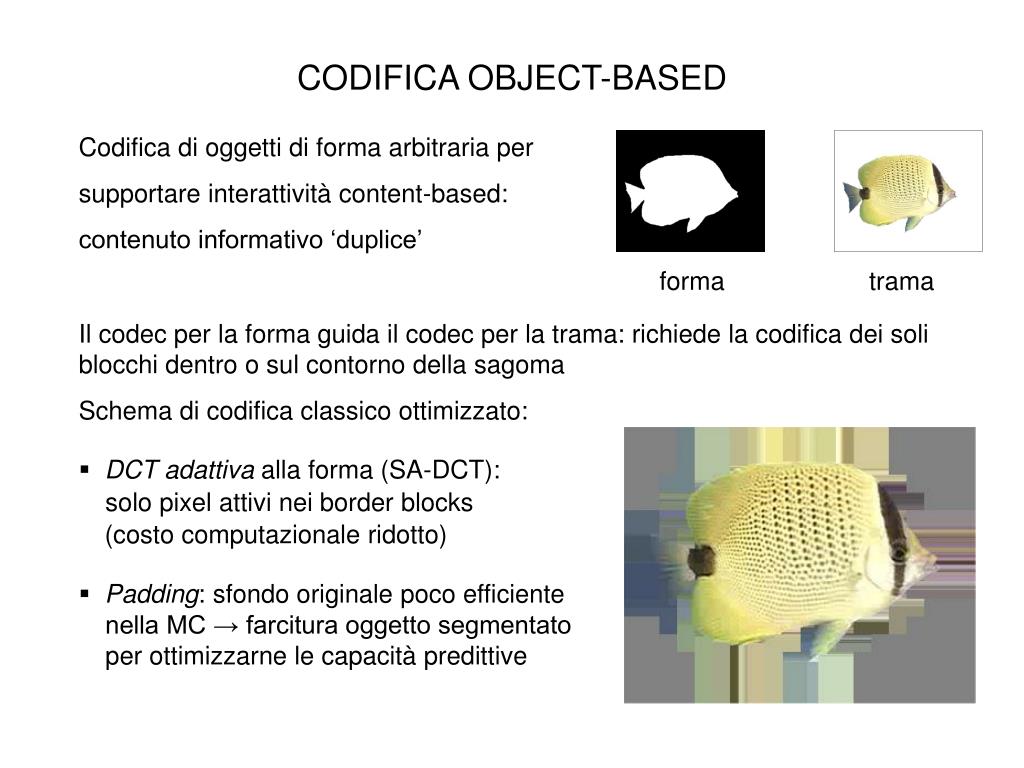

CODIFICA OBJECT-BASED

Codifica di oggetti di forma arbitraria per

supportare interattività content-based:

contenuto informativo ‘duplice’

forma

trama

Il codec per la forma guida il codec per la trama: richiede la codifica dei soli blocchi dentro o sul contorno della sagoma

Schema di codifica classico ottimizzato:

  • DCT adattiva alla forma (SA-DCT):

solo pixel attivi nei border blocks

(costo computazionale ridotto)

  • Padding: sfondo originale poco efficiente

nella MC → farcitura oggetto segmentato per ottimizzarne le capacità predittive


Universit degli studi di ferrara

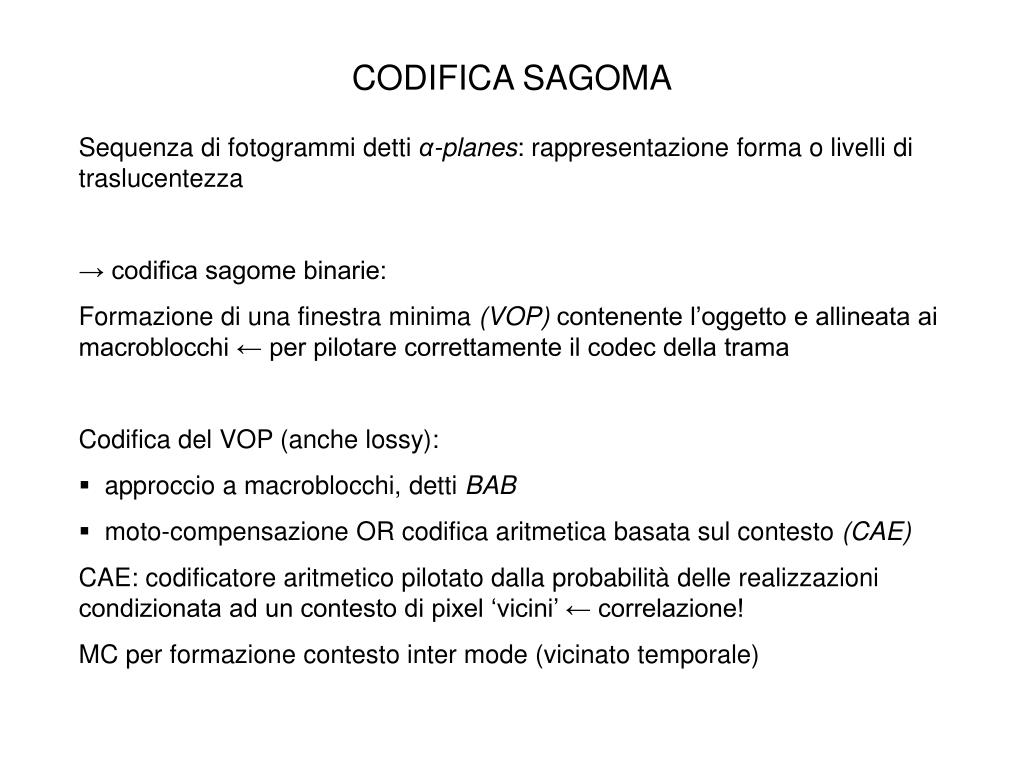

CODIFICA SAGOMA

  • Sequenza di fotogrammi detti α-planes: rappresentazione forma o livelli di traslucentezza

  • → codifica sagome binarie:

  • Formazione di una finestra minima (VOP) contenente l’oggetto e allineata ai macroblocchi ← per pilotare correttamente il codec della trama

  • Codifica del VOP (anche lossy):

  • approccio a macroblocchi, detti BAB

  • moto-compensazione OR codifica aritmetica basata sul contesto (CAE)

  • CAE: codificatore aritmetico pilotato dalla probabilità delle realizzazioni condizionata ad un contesto di pixel ‘vicini’ ← correlazione!

  • MC per formazione contesto inter mode (vicinato temporale)


Universit degli studi di ferrara

CODEC VIDEO MICROSOFT

  • Implementazione software in C++ rivolta a Windows

  • solo parte video di MPEG-4 vers. 1 → corredo software

  • oggetti naturali e trame scalabili (wavelet)

  • codice non ottimizzato

BENCHMARK

- Obiettivi: stima tempi di calcolo richiesti e verifica requisiti per esecuzione

in tempo reale (broadcasting in rete e videoconferenza)

  • - Configurazione piattaforma: PC Pentium II 450 Mhz 128 MB Windows 98

  • due sole sequenze di test di ‘risoluzione’ media: 1s CIF 4:2:0 @10 fps

“Stefan”

“bream”

classe frame-based ≈ 86 kB (5,6%)

classe arbitrary-shaped ≈ 18 kB (1,2%)


Universit degli studi di ferrara

FUNCTION TIMING: DECODER

vs

“bream”: 1960 ms

“Stefan”: 730 ms

IDCT 34%

I/O 30%

elaborazione 15%

I/O 85%

ME-MC 23%

altro 8%

IQ 5%

  • I/O in “bream” molto oneroso: diversa modalità d’accesso al disco accesso sequenziale di “Stefan” → accesso diretto (“seekoff”) di “bream”

  • Misura I/O poco significativa:

  • dipende fortemente disco rigido usato (ottimizzazioni controller)

  • applicazioni pratiche (players): la riproduzione non richiede scrittura su disco

    → confronto al netto di I/0


Universit degli studi di ferrara

CONFRONTO

Al netto di I/O: 500 ms (“Stefan”) contro 290 ms (“bream”) per 1s di video

Entrambe stanno in real-time, “bream” condizionatamente all’I/O


Universit degli studi di ferrara

ENCODER

  • Tempi totali: 167 s contro 97 s per 1 s di video

  • ME estremamente onerosa: tempi 2 ordini di grandezza superiori

agli altri tools


Universit degli studi di ferrara

CONCLUSIONI

Fattore di scala (≈1,7) ricorrente tra gli stessi tempi relativi alle 2 sequenze: tempi di esecuzione modulati dal numero di blocchi utili (tecniche block-based)

Per risoluzioni medie decoder supporta il real-time → distribuzione

video in rete

  • Margine per risoluzioni maggiori minimo MA accortezze speed-up immediato:

  • codice ottimizzato MMX dei GPP moderni

  • algoritmi di complessità ridotta per ME (ad libitum)

    riduzione dei tempi di un ordine di grandezza

    → plausibile real-time anche per ‘risoluzioni’ maggiori su PC più recenti

Encoder: vincoli sforati clamorosamente → impossibili applicazioni real time (end-to-end, es. videoconferenza)

Forse solo per risoluzioni molto basse su piattaforme all’avanguardia
