1 / 17

PERANGKAT JARINGAN

PERANGKAT JARINGAN. PERTEMUAN KEEMPAT. Perangkat Jaringan. Kartu jaringan (LAN Card) Hub/Switch Kabel UTP Category 5 (Cat 5) Konektor RJ-45 Crimping tool Network Cable Tester. Untuk membangun jaringan berbasis kabel , dibutuhkan perangkat-perangkat sbb :.

lynde
Download Presentation

PERANGKAT JARINGAN

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. PERANGKAT JARINGAN PERTEMUAN KEEMPAT

  2. PerangkatJaringan • Kartujaringan (LAN Card) • Hub/Switch • Kabel UTP Category 5 (Cat 5) • Konektor RJ-45 • Crimping tool • Network Cable Tester Untukmembangunjaringanberbasiskabel, dibutuhkanperangkat-perangkatsbb: UntukmembangunjaringanNirkabel, dibutuhkanperangkat-perangkatsbb: • KartuNirkabel • Wireless Access Point (WAP) Jaringan Internet

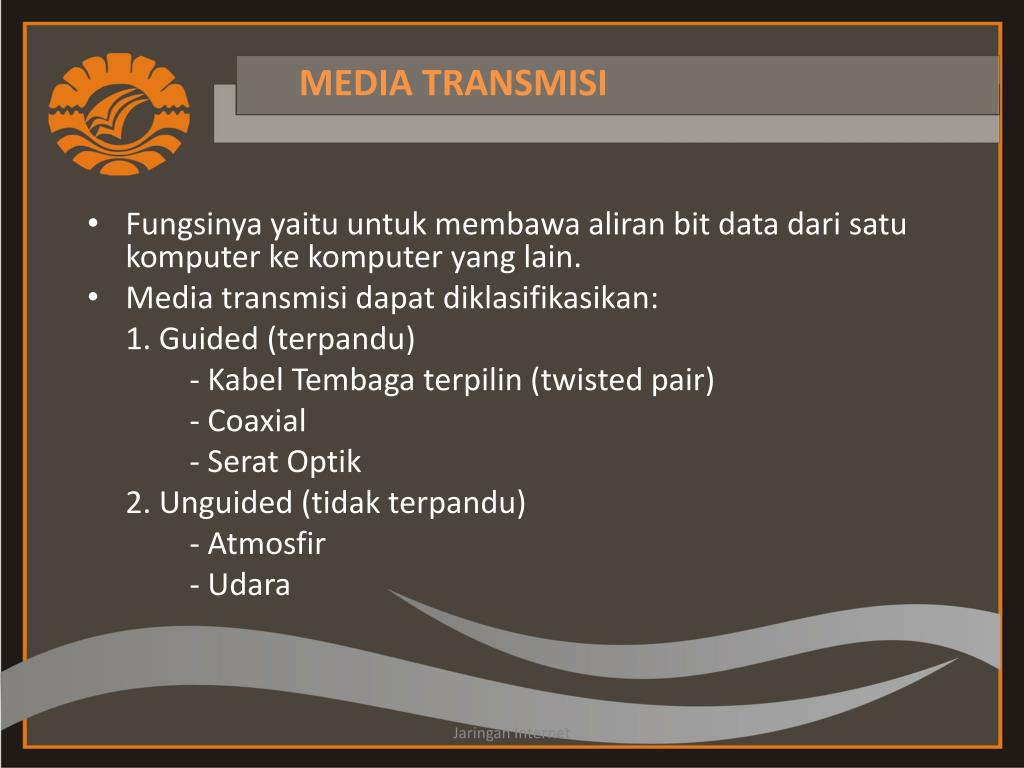

  3. MEDIA TRANSMISI • Fungsinyayaituuntukmembawaaliran bit data darisatukomputerkekomputer yang lain. • Media transmisidapatdiklasifikasikan: 1. Guided (terpandu) - KabelTembagaterpilin (twisted pair) - Coaxial - SeratOptik 2. Unguided (tidakterpandu) - Atmosfir - Udara Jaringan Internet

  4. Cont’ Faktor-faktor yang berhubungandengan media transmisidansinyalsebagaipenentudata ratedanjarakadalah: • Bandwith (Lebar Pita) • Transmission Impairement (KerusakanTransmisi) • Interference (Interferensi) • Receiver (JumlahPenerima ) Jenis Media Transmisiadalah: • TransmisidenganKabel (Wire) • Transmisitanpakabel (wireless) Jaringan Internet

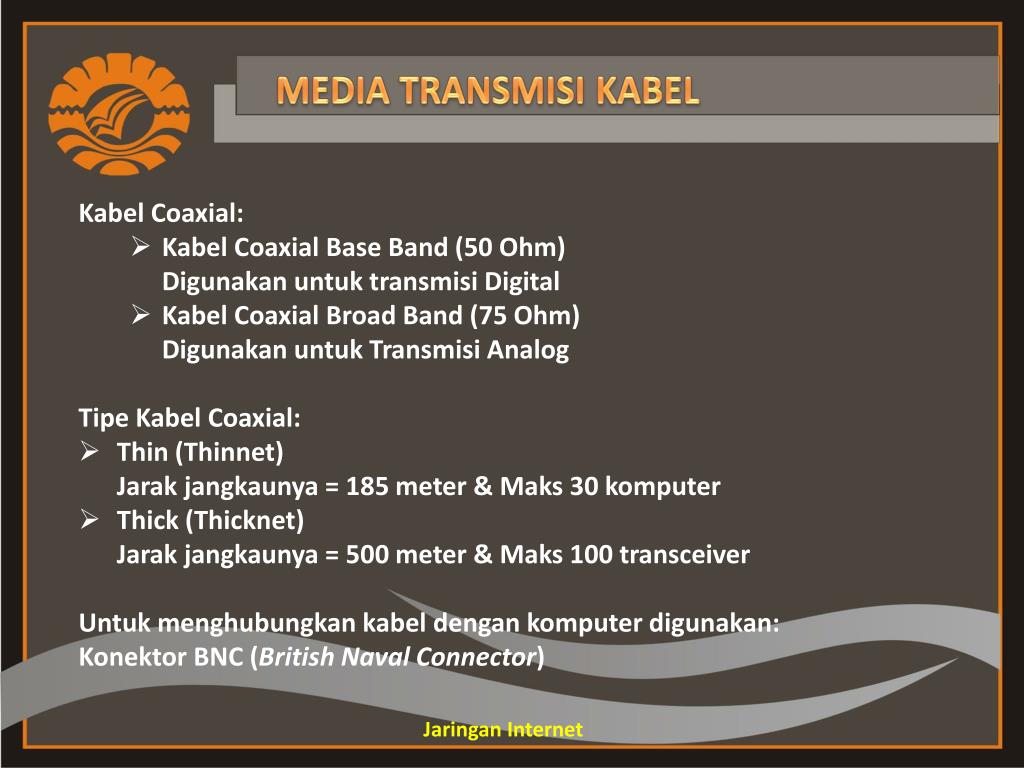

  5. MEDIA TRANSMISI KABEL Kabel Coaxial: • Kabel Coaxial Base Band (50 Ohm) Digunakanuntuktransmisi Digital • Kabel Coaxial Broad Band (75 Ohm) DigunakanuntukTransmisi Analog TipeKabel Coaxial: • Thin (Thinnet) Jarakjangkaunya = 185 meter & Maks 30 komputer • Thick (Thicknet) Jarakjangkaunya = 500 meter & Maks 100 transceiver Untukmenghubungkankabeldengankomputerdigunakan: Konektor BNC (British Naval Connector) Jaringan Internet

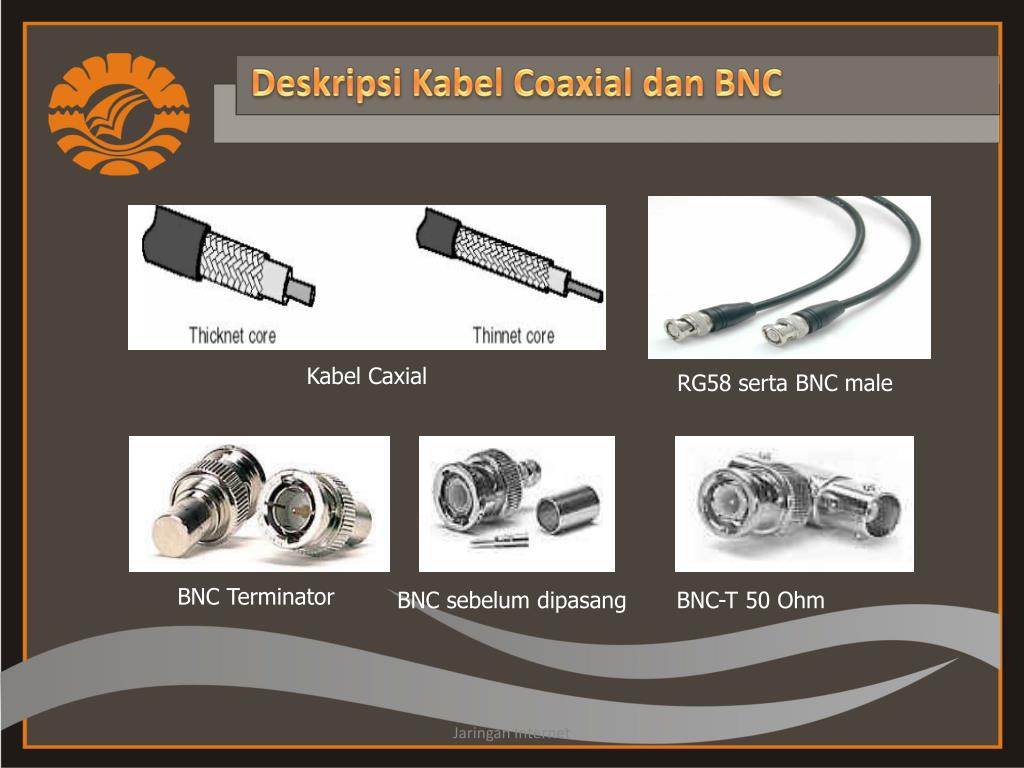

  6. RG58 serta BNC male KabelCaxial BNC Terminator BNC sebelumdipasang BNC-T 50 Ohm DeskripsiKabel Coaxial dan BNC Jaringan Internet

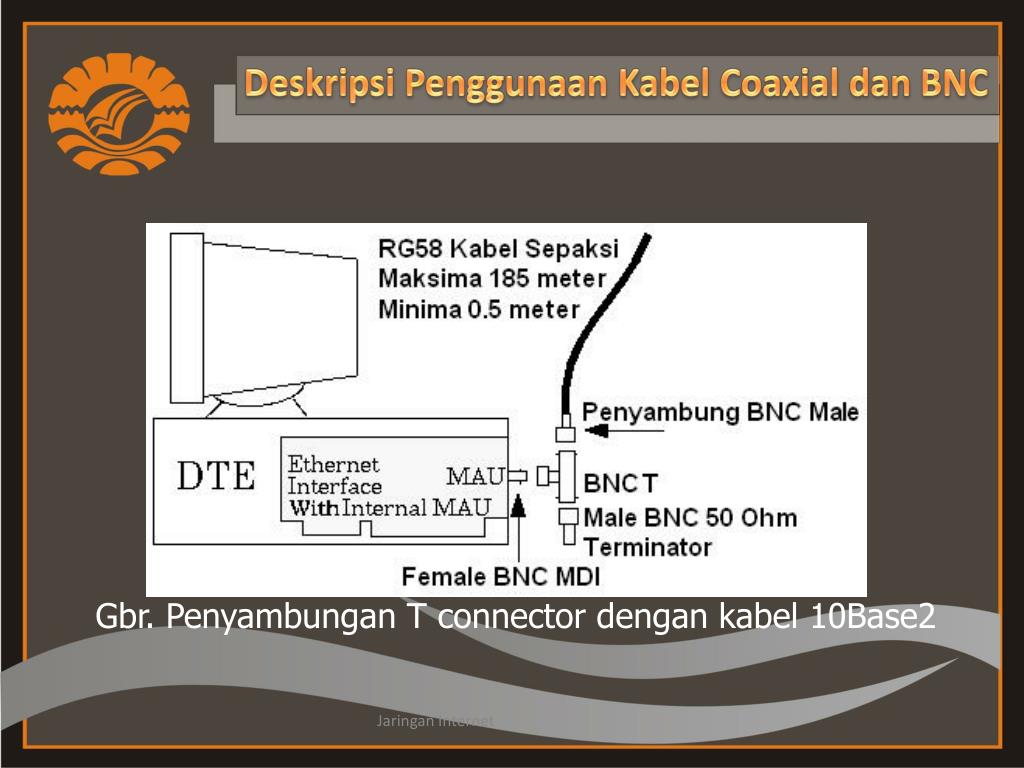

  7. DeskripsiPenggunaanKabel Coaxial dan BNC Gbr. Penyambungan T connector dengankabel 10Base2 Jaringan Internet

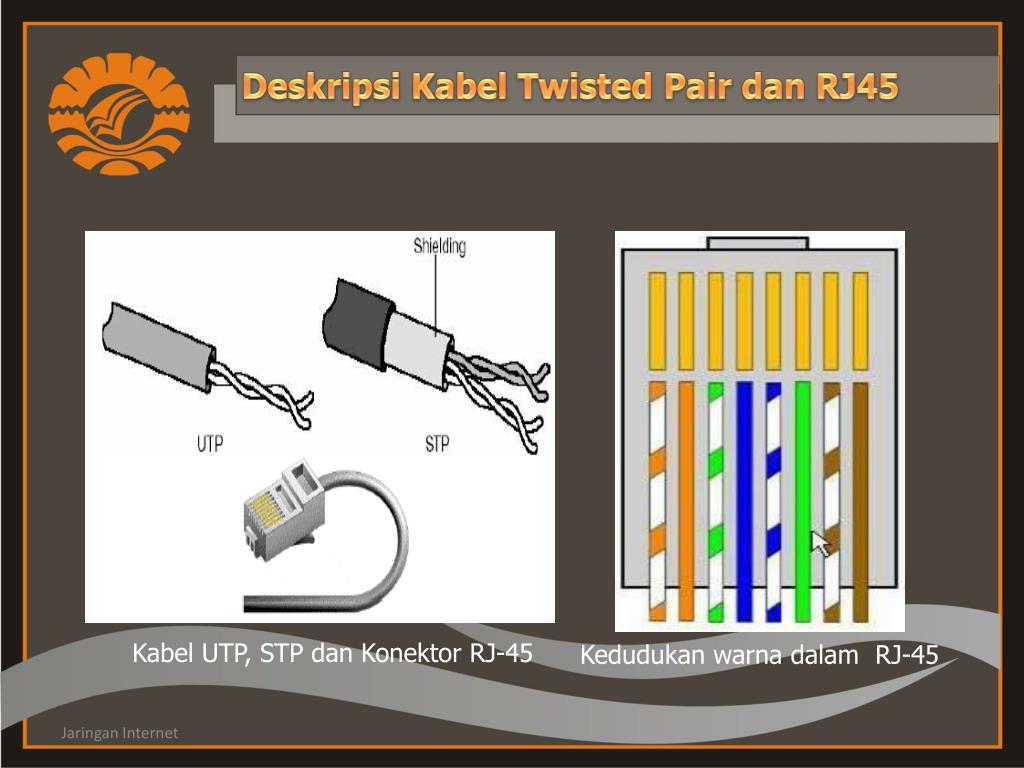

  8. Kabel UTP, STP danKonektor RJ-45 Kedudukanwarnadalam RJ-45 DeskripsiKabel Twisted Pair dan RJ45 Jaringan Internet

  9. DeskripsiKabel Twisted Pair danRJ45 (CONT) Jaringan Internet

  10. Kabel UTP bisadipasanglangsung, untukmenghubungkanperangkat yang berbeda Kabel UTP bisadipasangsilang, untukmenghubungkanperangkat yang sama Kabel UTP (Unshielded Twisted Pair) Jaringan Internet

  11. DeskripsiPenggunaanKabel UTP dan RJ45 Jaringan Internet

  12. Kabel Fiber Optik DeskripsiKabel Fiber Optik (SeratOptik) Jaringan Internet

  13. FDDI Media Interface Connector (MIC) Kabel fiber optik CONT Jaringan Internet

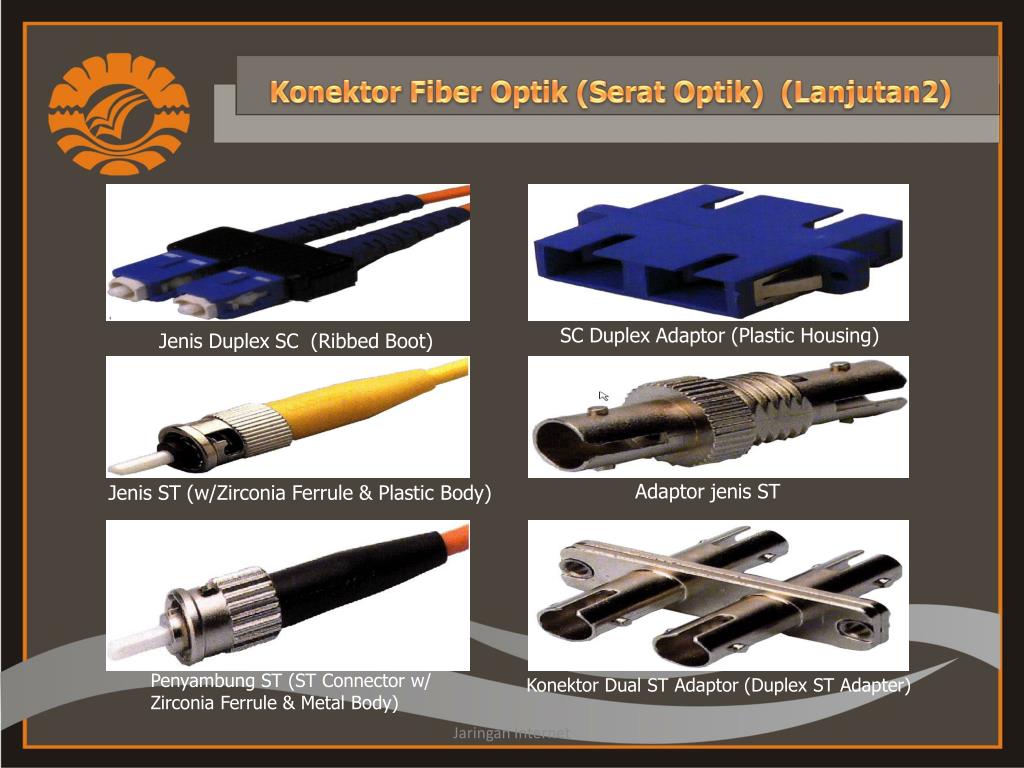

  14. Jenis Duplex SC (Ribbed Boot) SC Duplex Adaptor (Plastic Housing) Adaptor jenis ST Jenis ST (w/Zirconia Ferrule & Plastic Body) Penyambung ST (ST Connector w/ Zirconia Ferrule & Metal Body) Konektor Dual ST Adaptor (Duplex ST Adapter) Konektor Fiber Optik (SeratOptik) (Lanjutan2) Jaringan Internet

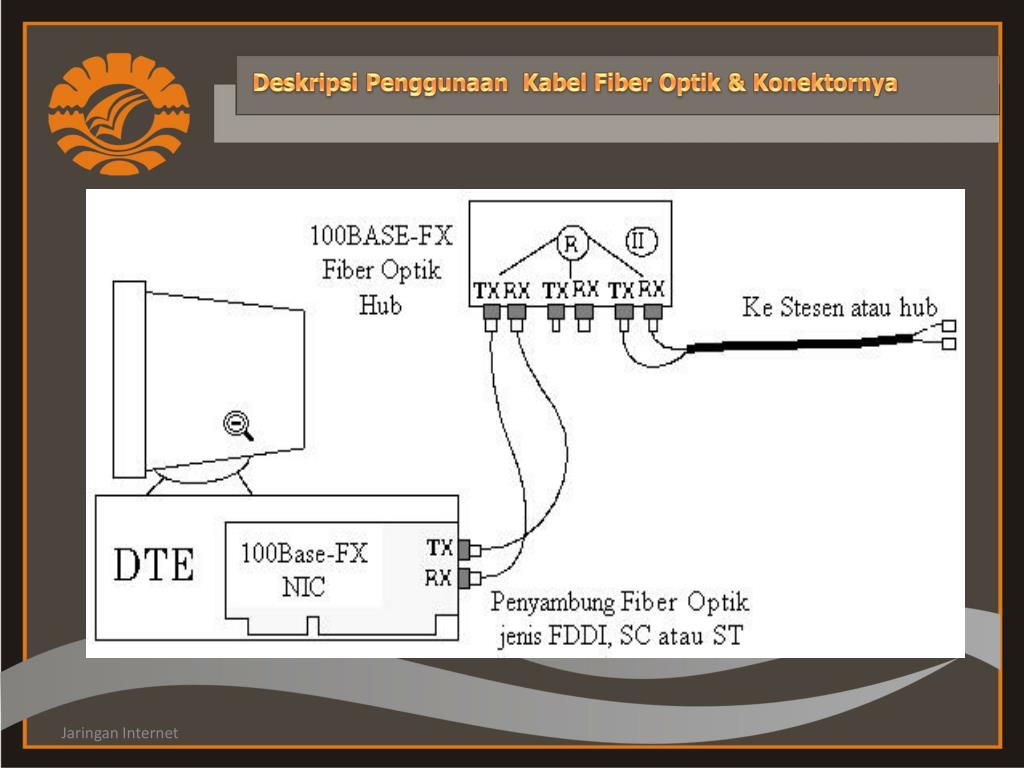

  15. DeskripsiPenggunaanKabel Fiber Optik & Konektornya Jaringan Internet

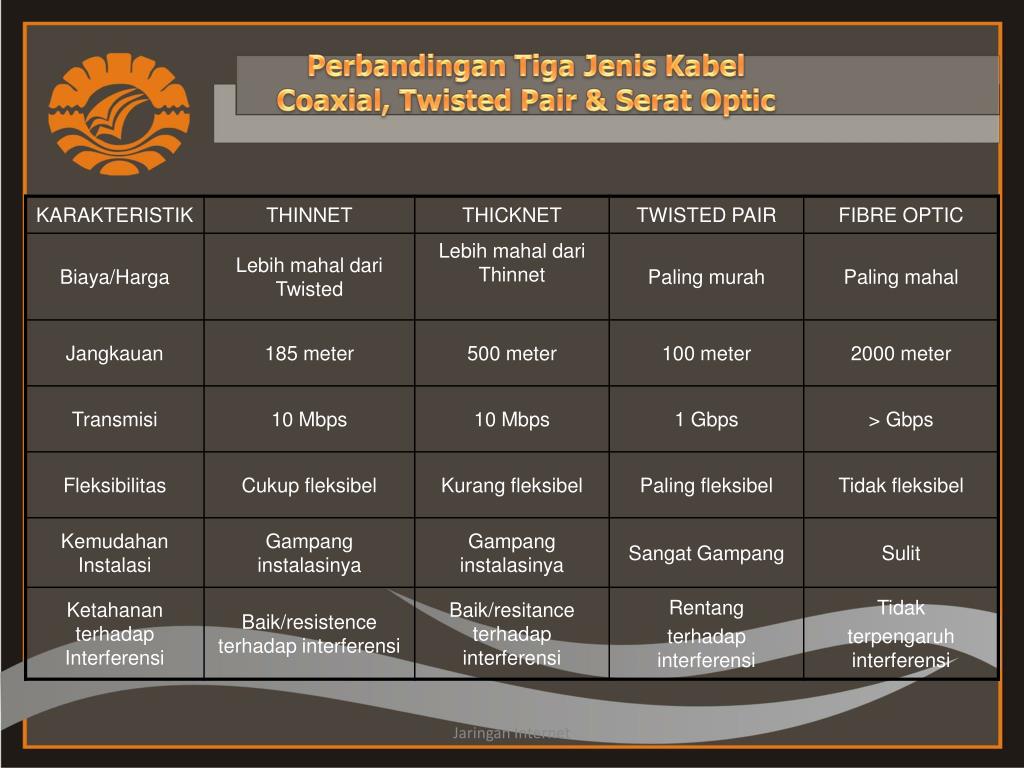

  16. PerbandinganTigaJenisKabel Coaxial, Twisted Pair & Serat Optic Jaringan Internet

  17. SEKIAN Jaringan Internet

More Related
