  1. HARMONIJSKI OSCILATOR Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1

  2. Titranje - gibanje materijalne točke kod kojega se ona vraća u početni položaj • elongacija • jednadžba gibanja/titranja • perioda T • učestalost ili frekvencija titranja • amplituda A • - udaljenost od ravnotežnog položaja • - putanja, x=x(t) • - vrijeme trajanja 1 titraja • n = 1/T • - maksimalna elongacija Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1

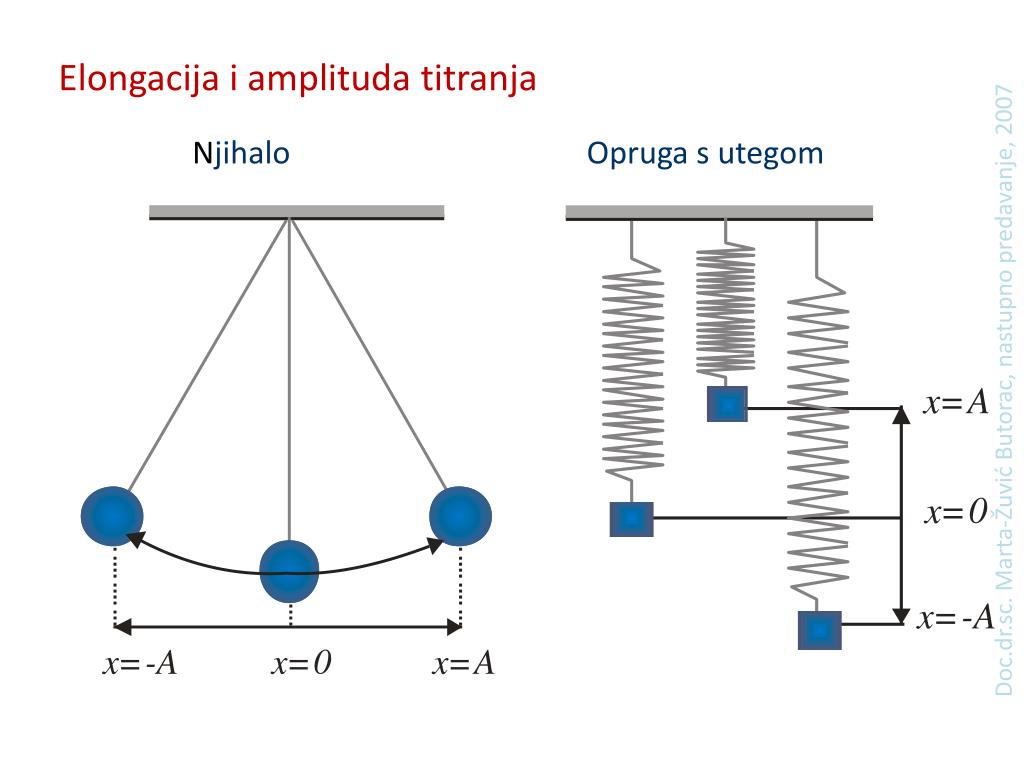

  3. Njihalo Opruga s utegom Elongacija i amplituda titranja Doc.dr.sc. Marta-Žuvić Butorac, nastupno predavanje, 2007

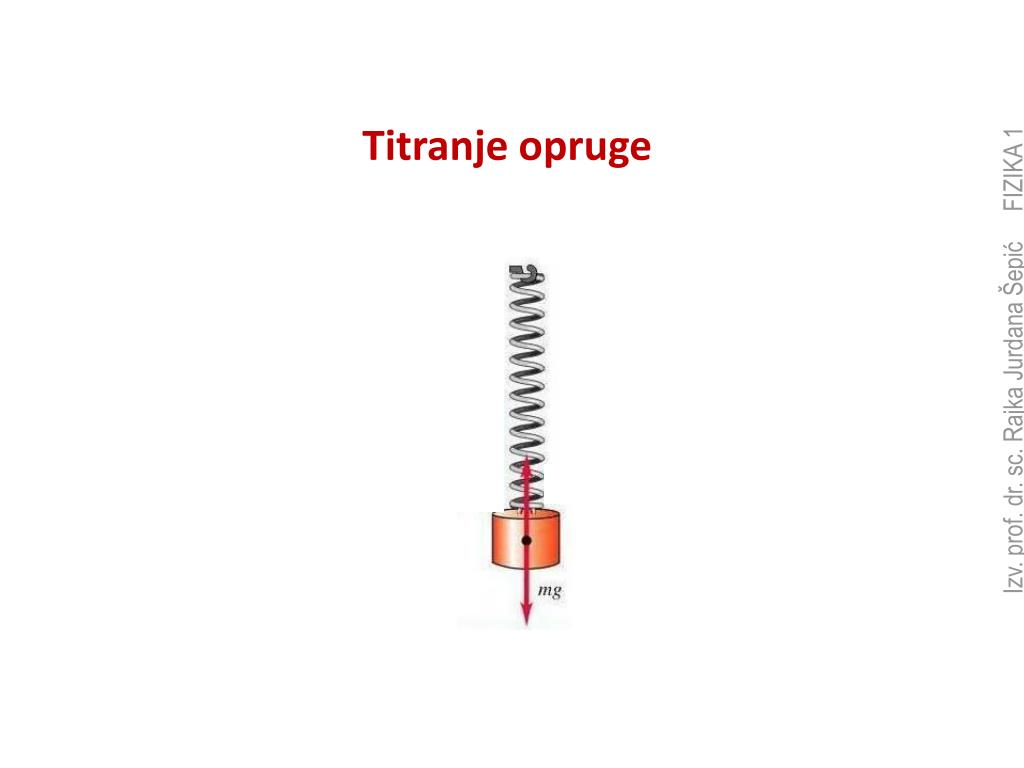

  4. Titranje opruge Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1

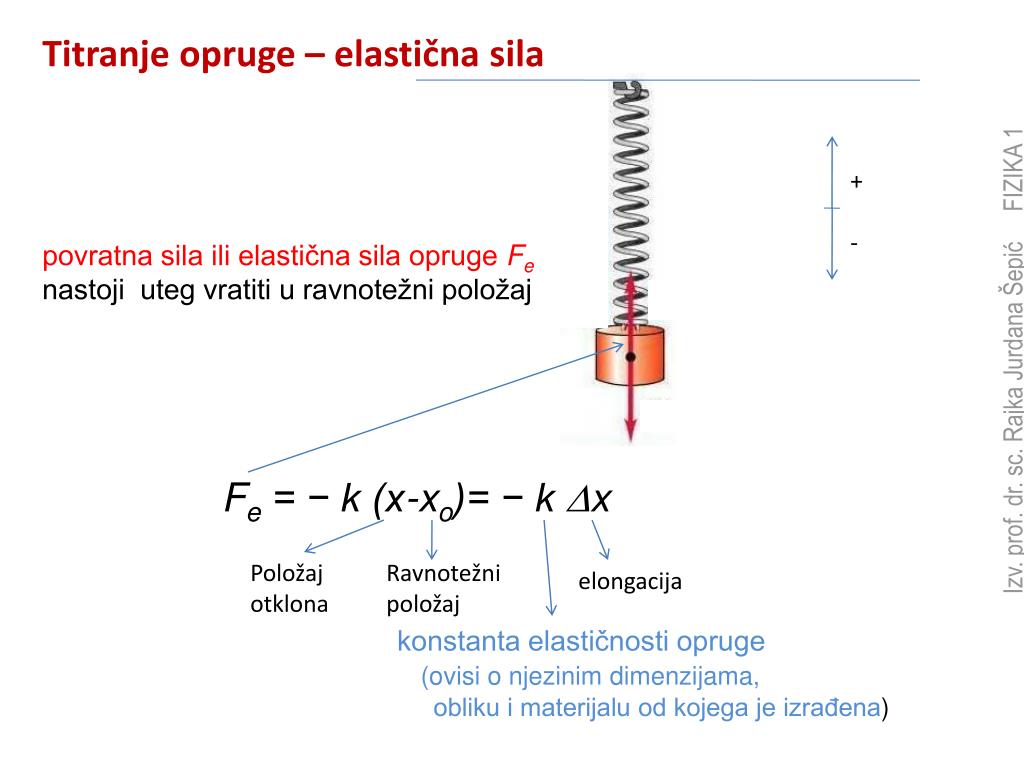

  5. Titranje opruge – elastična sila + - povratna sila ili elastična sila opruge Fe nastoji uteg vratiti u ravnotežni položaj Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 • Fe = − k (x-xo)= − k Dx • konstanta elastičnosti opruge • (ovisi o njezinim dimenzijama, • obliku i materijalu od kojega je izrađena) Položaj otklona Ravnotežni položaj elongacija

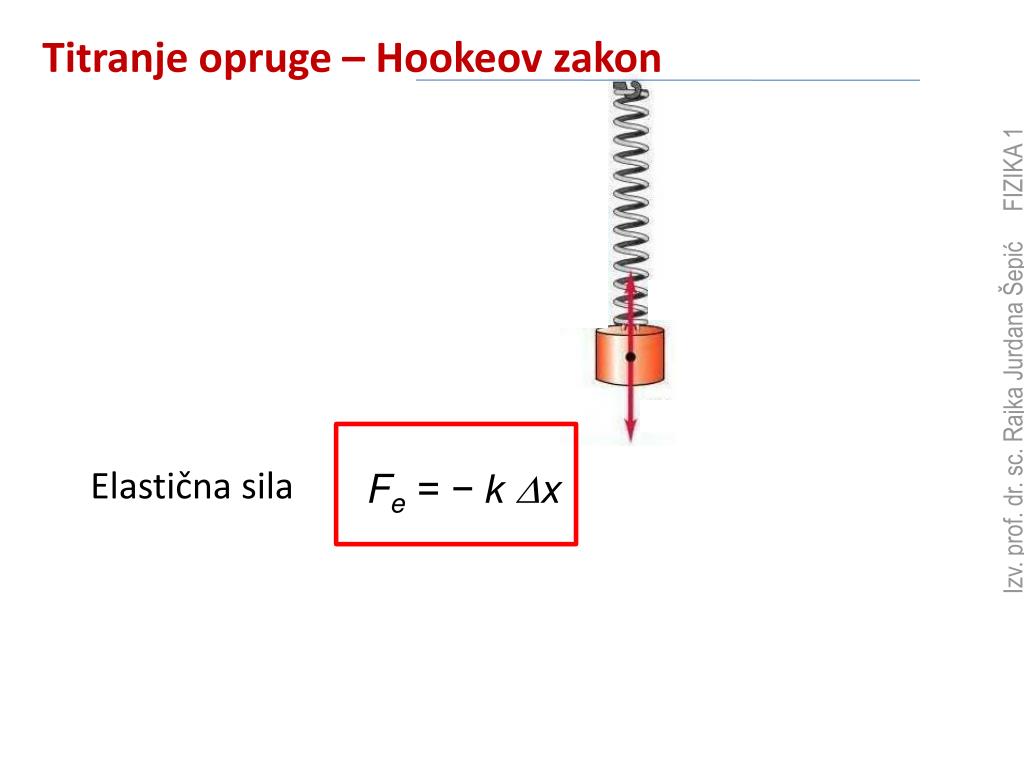

  6. Titranje opruge – Hookeov zakon Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 • Fe = − k Dx Elastična sila

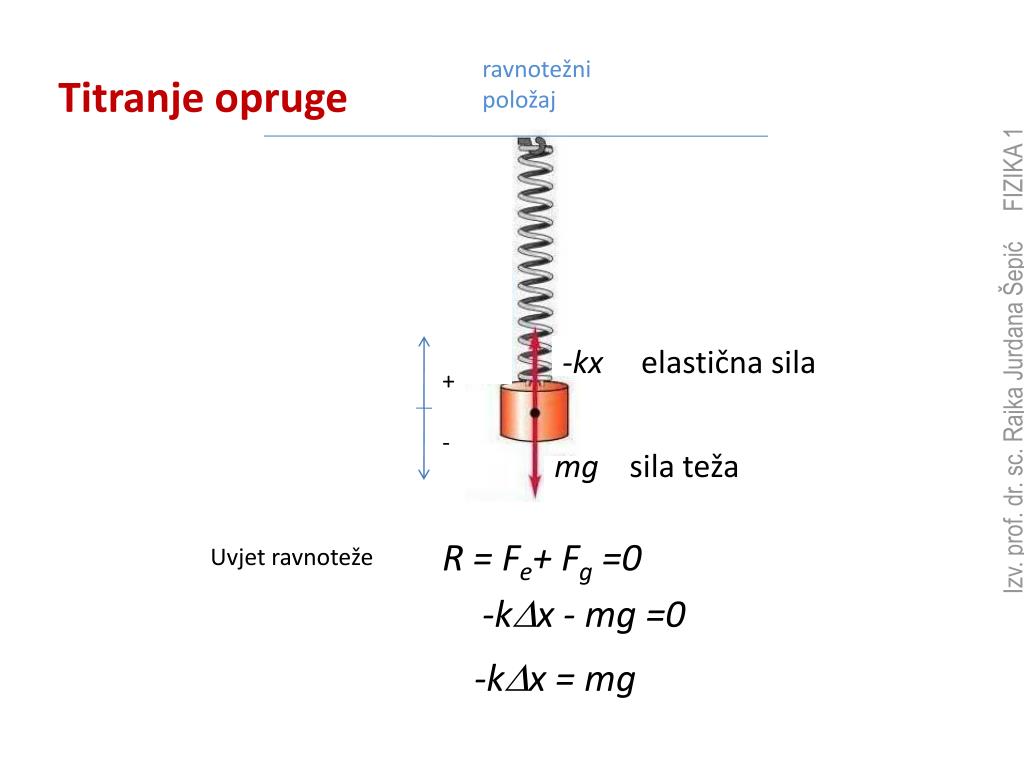

  7. ravnotežni položaj Titranje opruge Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 -kx elastična sila + - mg sila teža R = Fe+ Fg =0 Uvjet ravnoteže -kDx - mg =0 -kDx = mg

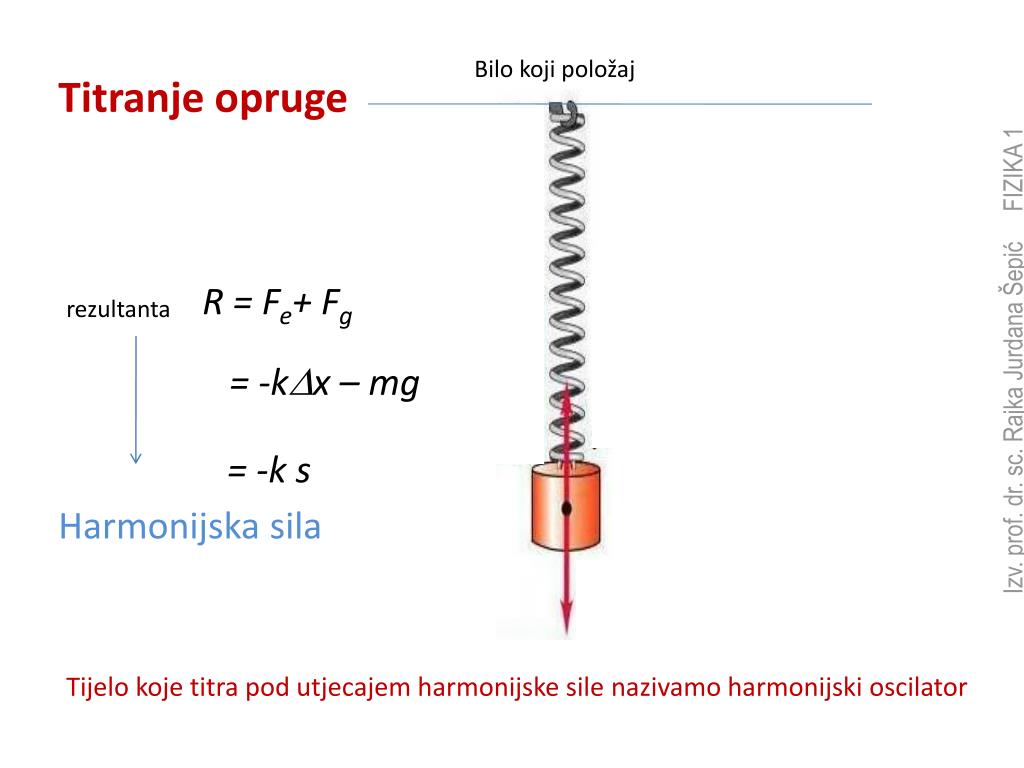

  8. Bilo koji položaj Titranje opruge R = Fe+ Fg rezultanta Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 = -kDx – mg = -k s Harmonijska sila Tijelo koje titra pod utjecajem harmonijske sile nazivamo harmonijski oscilator

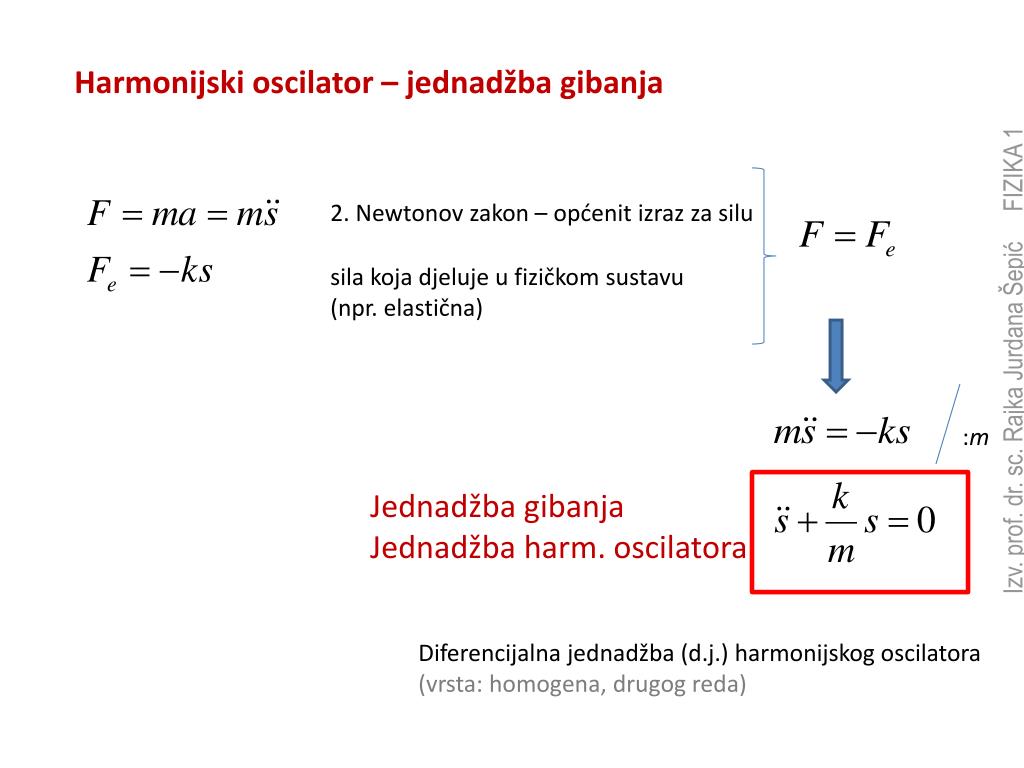

  9. Harmonijski oscilator – jednadžba gibanja 2. Newtonov zakon – općenit izraz za silu sila koja djeluje u fizičkom sustavu (npr. elastična) Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 :m Jednadžba gibanja Jednadžba harm. oscilatora Diferencijalna jednadžba (d.j.) harmonijskog oscilatora (vrsta: homogena, drugog reda)

  10. Harmonijski oscilator – rješenje jednadžbe Rješenje je periodična funkcija oblika Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 Odnos konstanti određuje se uvrštavanjem rješenja u d.j. Kružna frekvencija

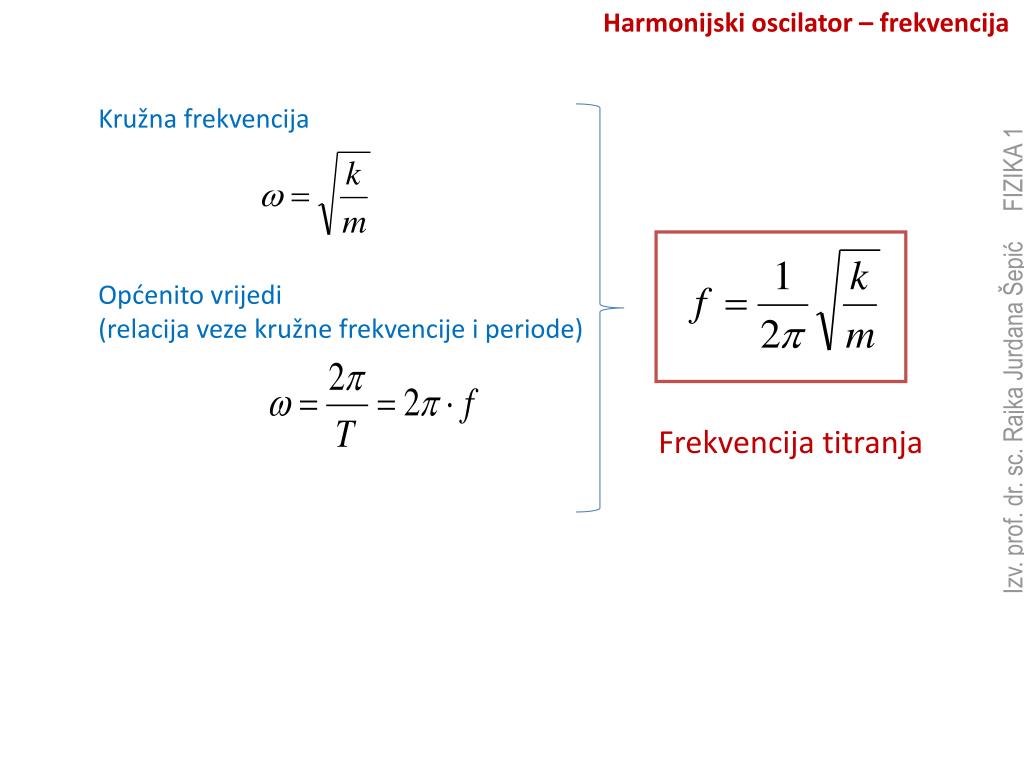

  11. Harmonijski oscilator – frekvencija Kružna frekvencija Općenito vrijedi (relacija veze kružne frekvencije i periode) Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 Frekvencija titranja

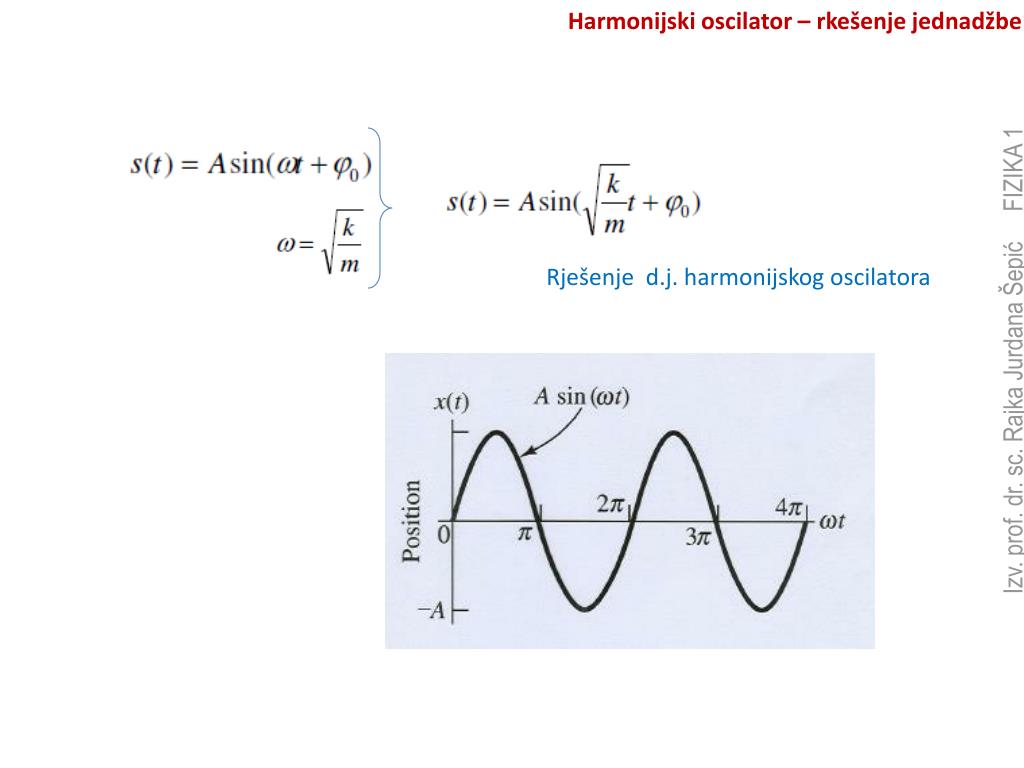

  12. Harmonijski oscilator – rkešenje jednadžbe Rješenje d.j. harmonijskog oscilatora Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1

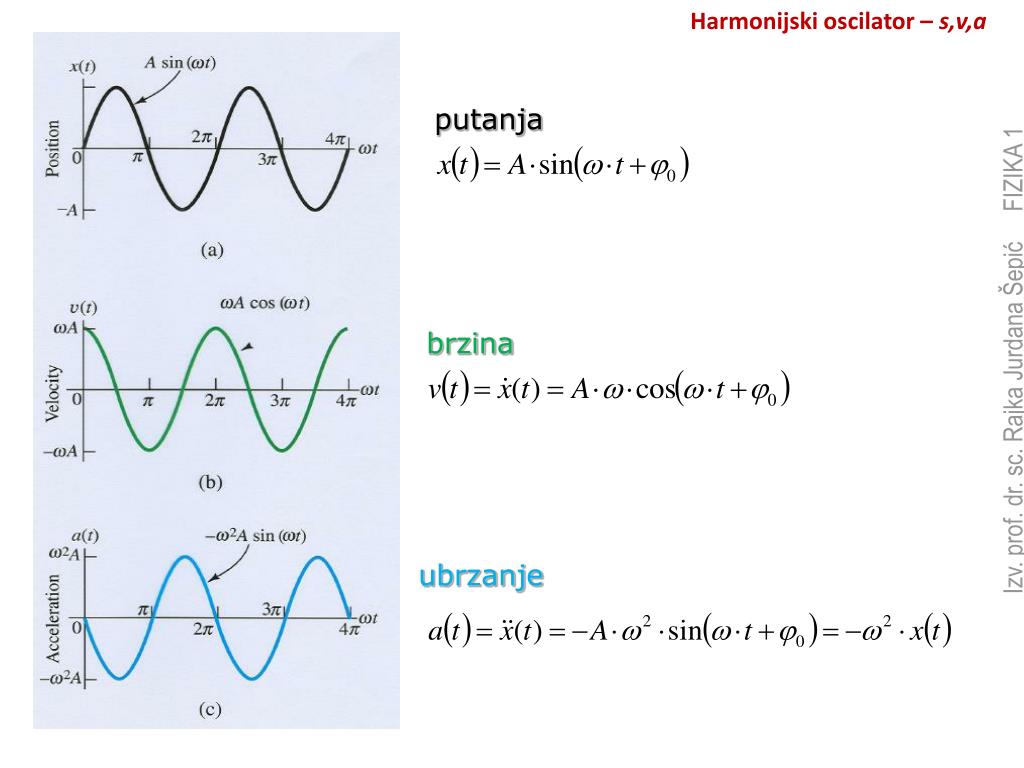

  13. Harmonijski oscilator – s,v,a putanja Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 brzina ubrzanje

  14. Harmonijski oscilator – mijenjanje parametara 4k 4m Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 m,k,A 4k, 4m 2A Applet by Garrett Heath http://kspark.kaist.ac.kr/Human%20Engineering.files/oscillator/oscillator.htm

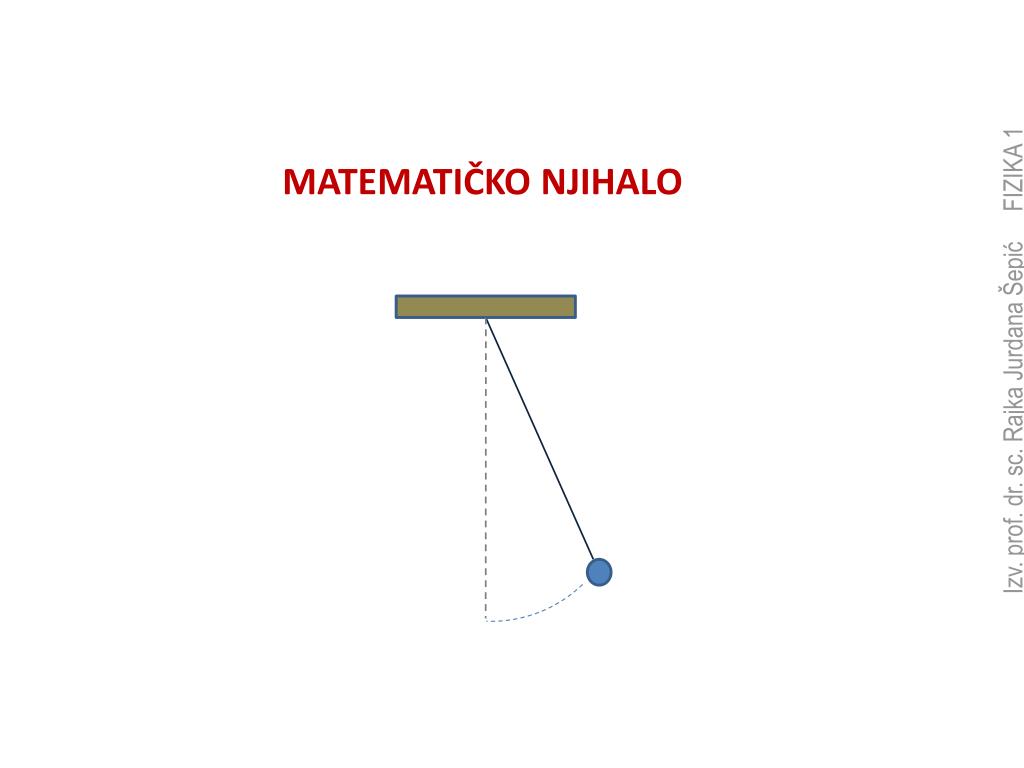

  15. MATEMATIČKO NJIHALO Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1

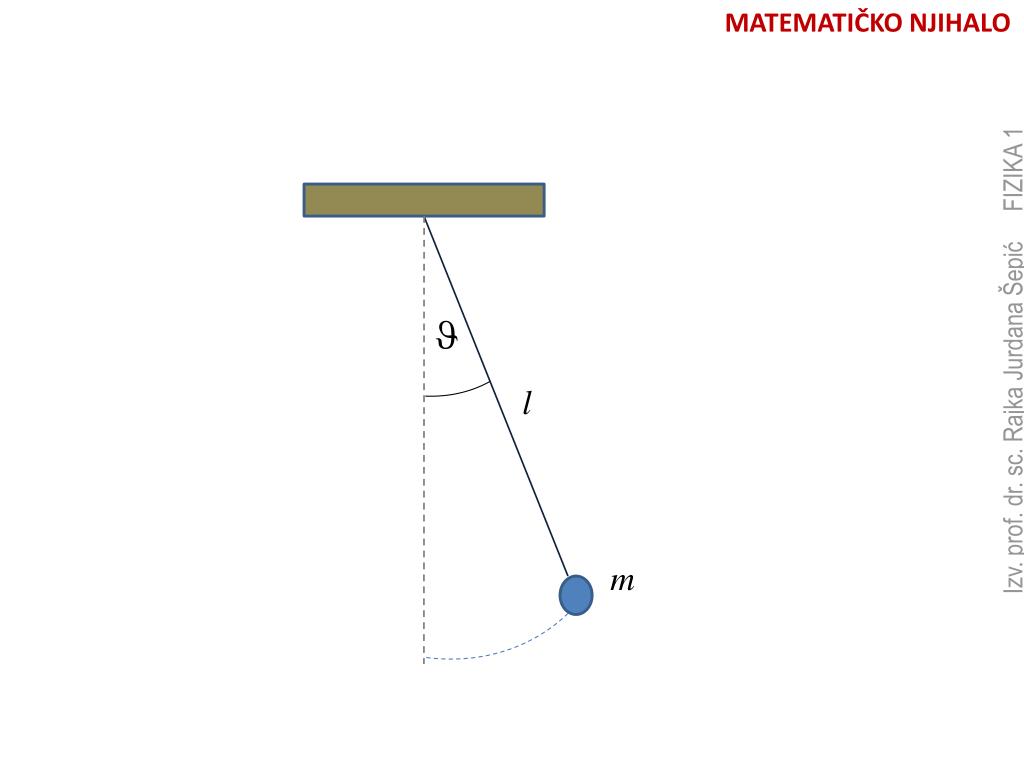

  16. MATEMATIČKO NJIHALO J Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 l m

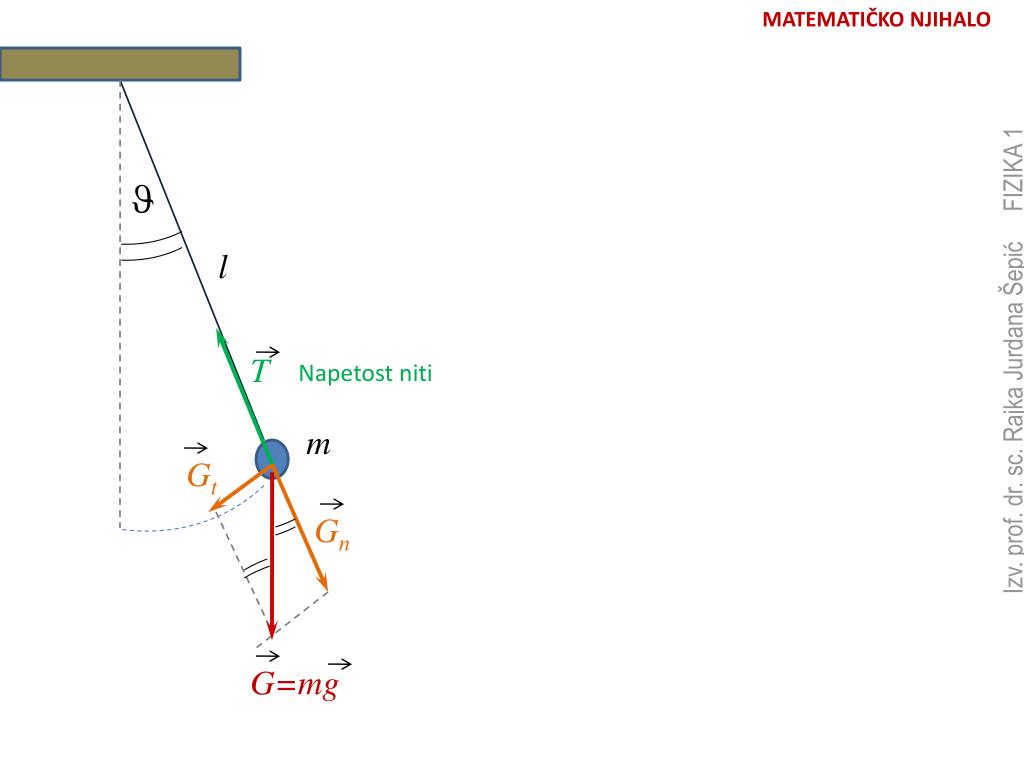

  17. MATEMATIČKO NJIHALO J l Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 T Napetost niti m Gt Gn G=mg

  18. MATEMATIČKO NJIHALO J l Gt = mg sin J Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 Gn = mg cos J T m Gt Gn G=mg

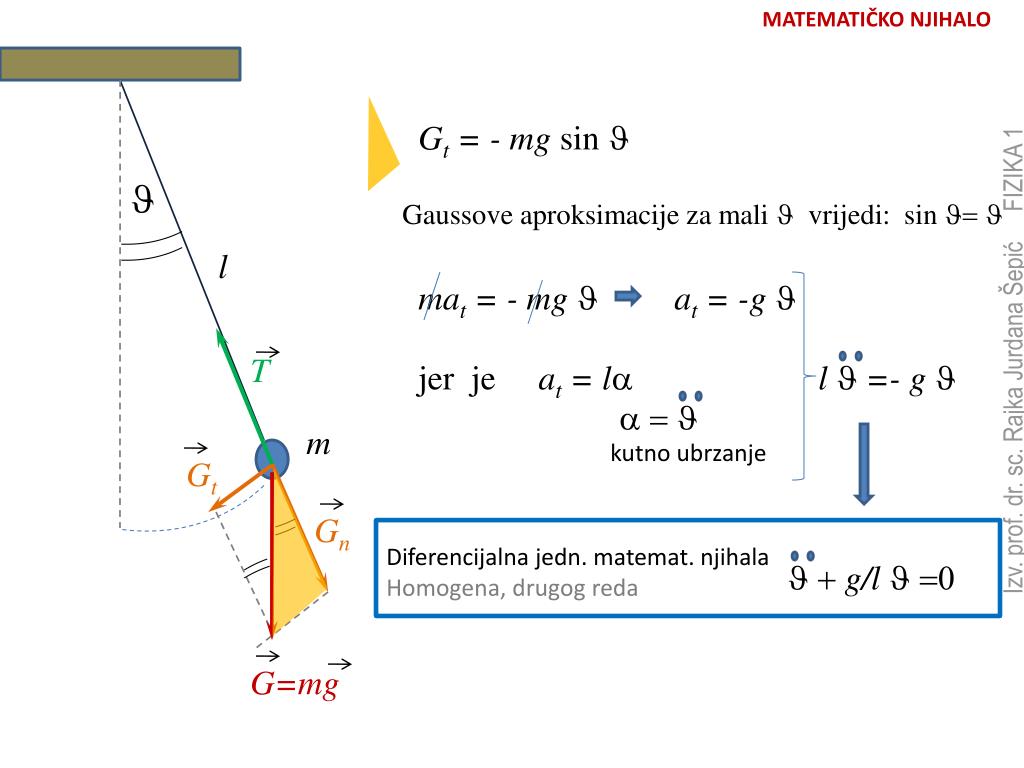

  19. MATEMATIČKO NJIHALO Gt = - mg sin J J Gaussove aproksimacije za mali J vrijedi: sin J= J l mat = - mg J at = -g J Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 T jer je at = la l J =- g J a = J m kutno ubrzanje Gt Gn Diferencijalna jedn. matemat. njihala Homogena, drugog reda J + g/l J =0 G=mg

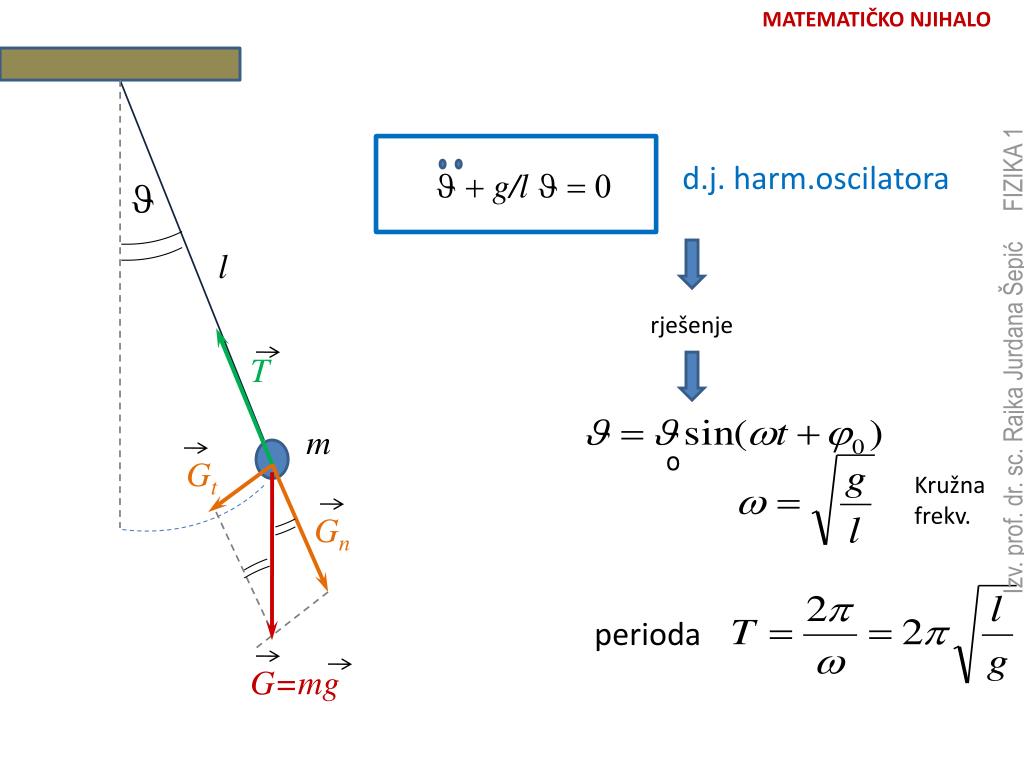

  20. MATEMATIČKO NJIHALO d.j. harm.oscilatora J + g/l J = 0 J l rješenje Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 T m o Gt Kružna frekv. Gn perioda G=mg

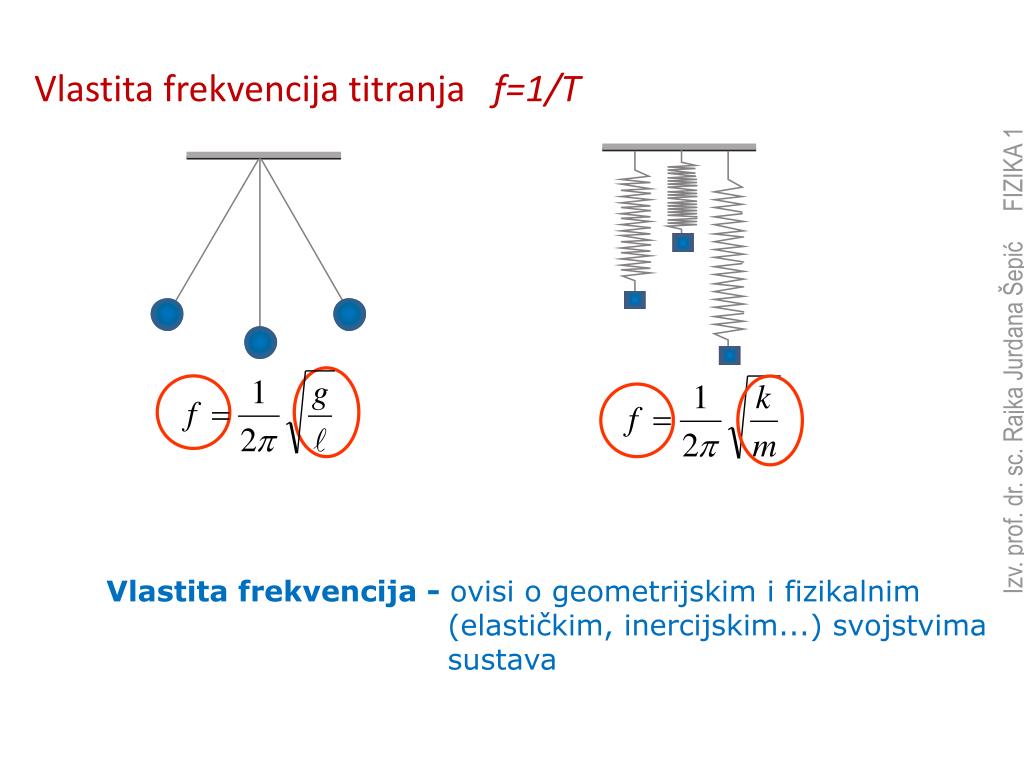

  21. Vlastita frekvencija titranja f=1/T Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 Vlastita frekvencija - ovisi o geometrijskim i fizikalnim (elastičkim, inercijskim...) svojstvima sustava

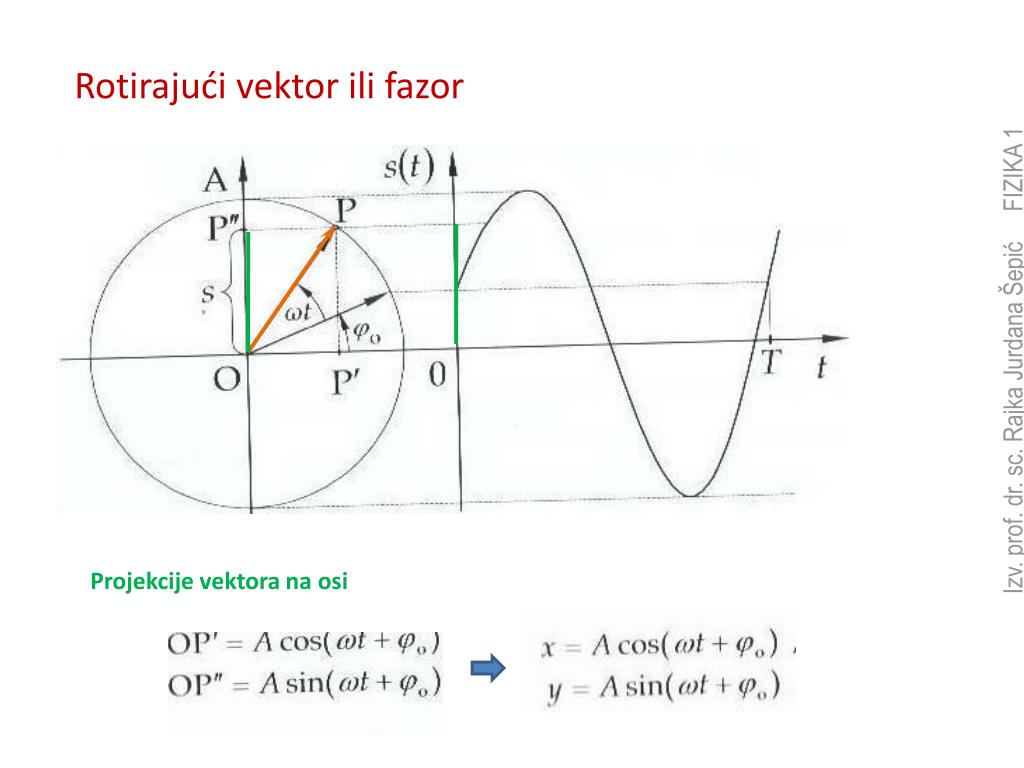

  22. Rotirajući vektor ili fazor Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 Projekcije vektora na osi

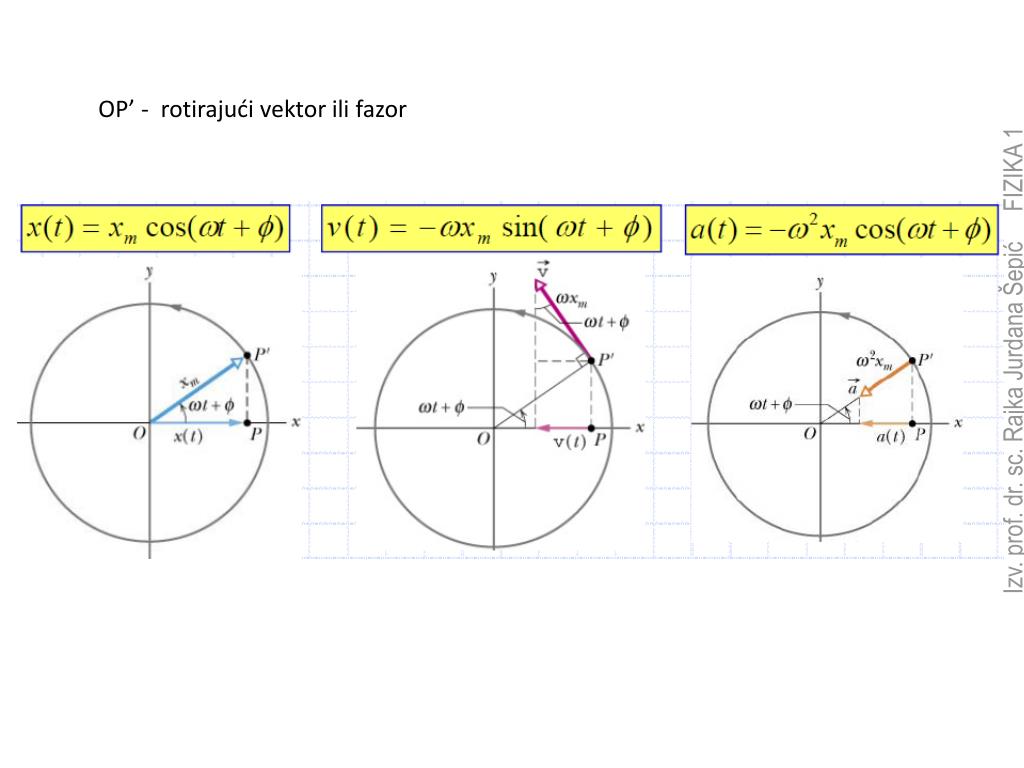

  23. OP’ - rotirajući vektor ili fazor Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1

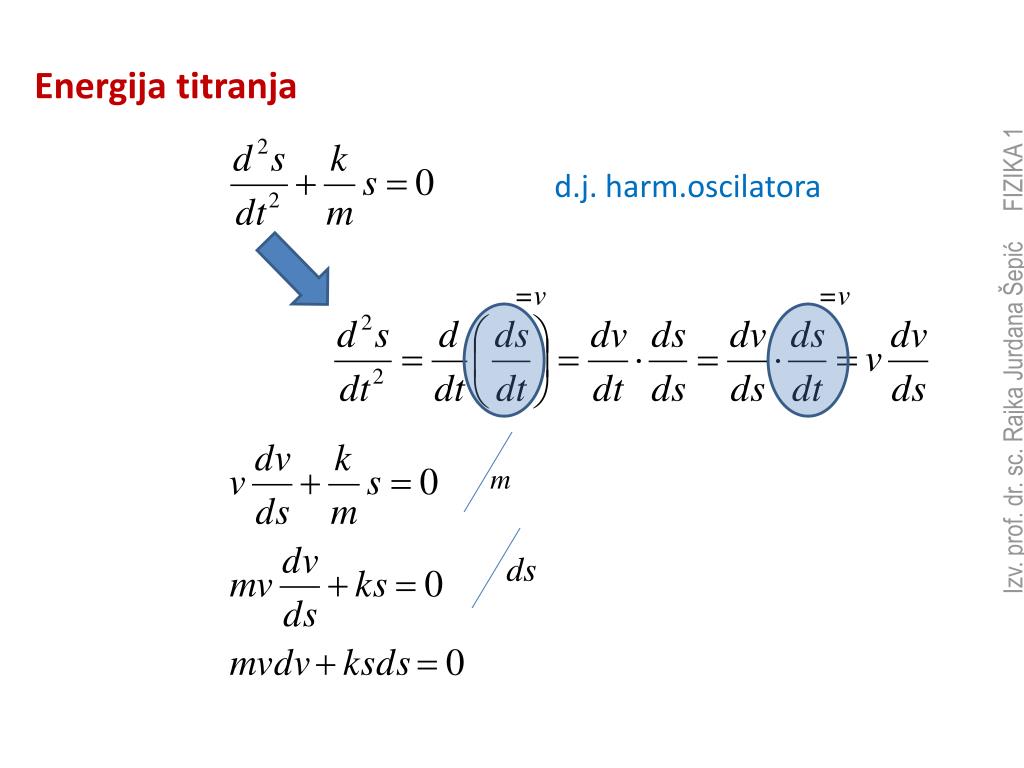

  24. Energija titranja d.j. harm.oscilatora =v =v Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 m ds

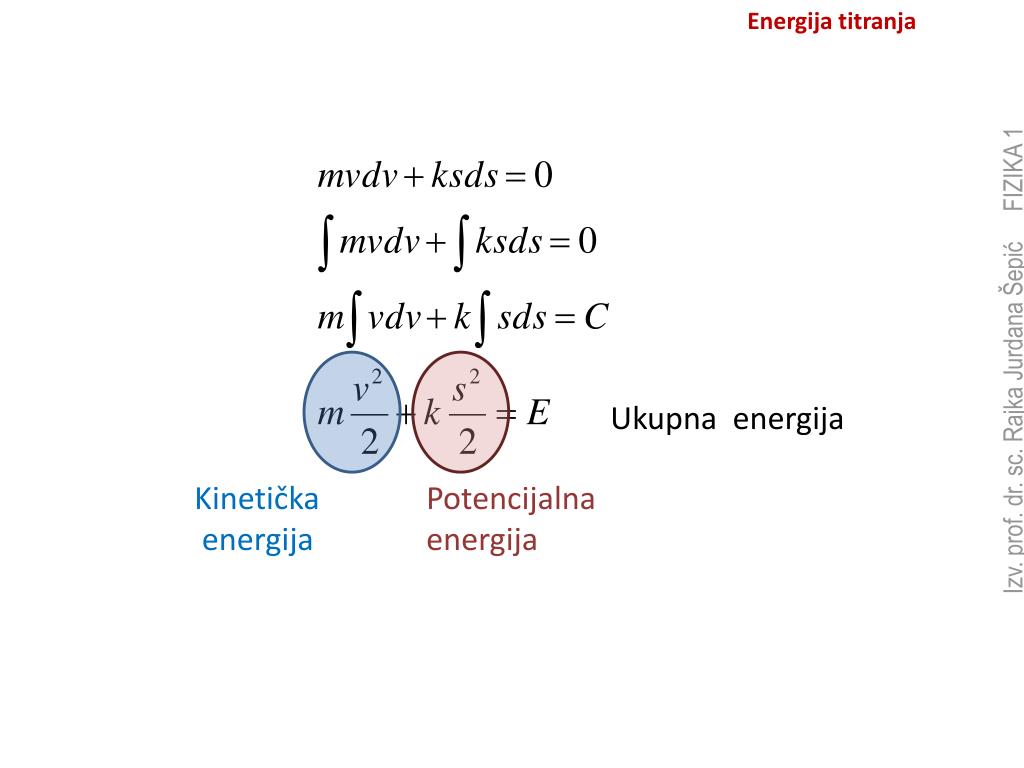

  25. Energija titranja Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 Ukupna energija Kinetička energija Potencijalna energija

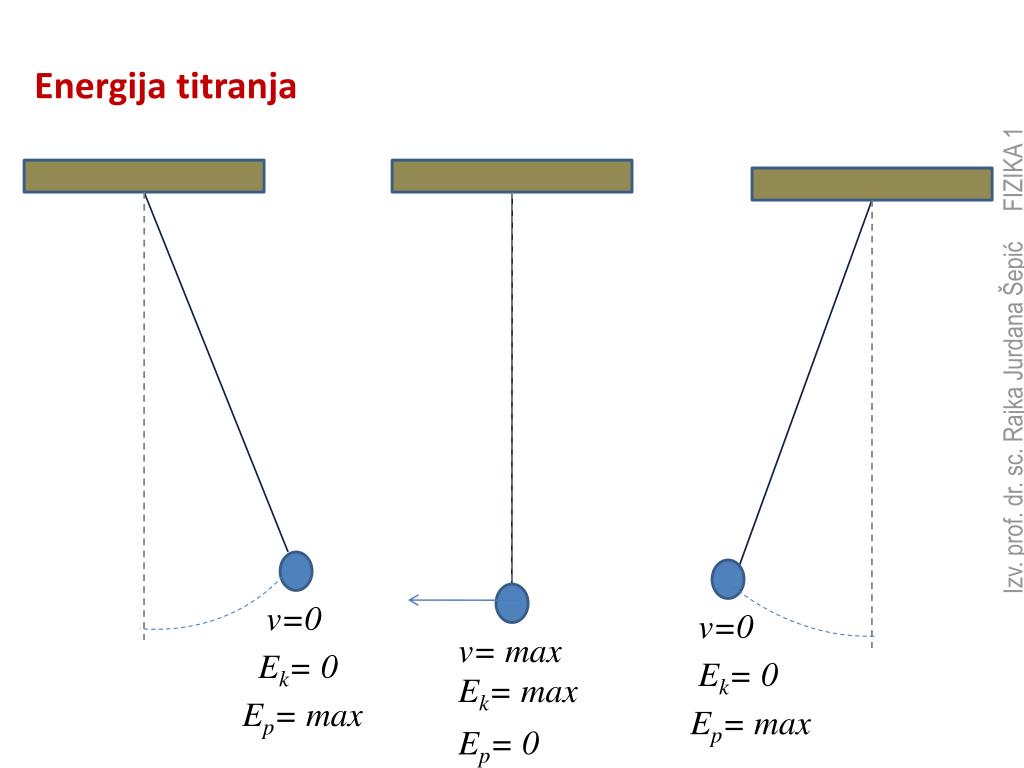

  26. Energija titranja Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 v=0 v=0 v= max Ek= 0 Ek= 0 Ek= max Ep= max Ep= max Ep= 0

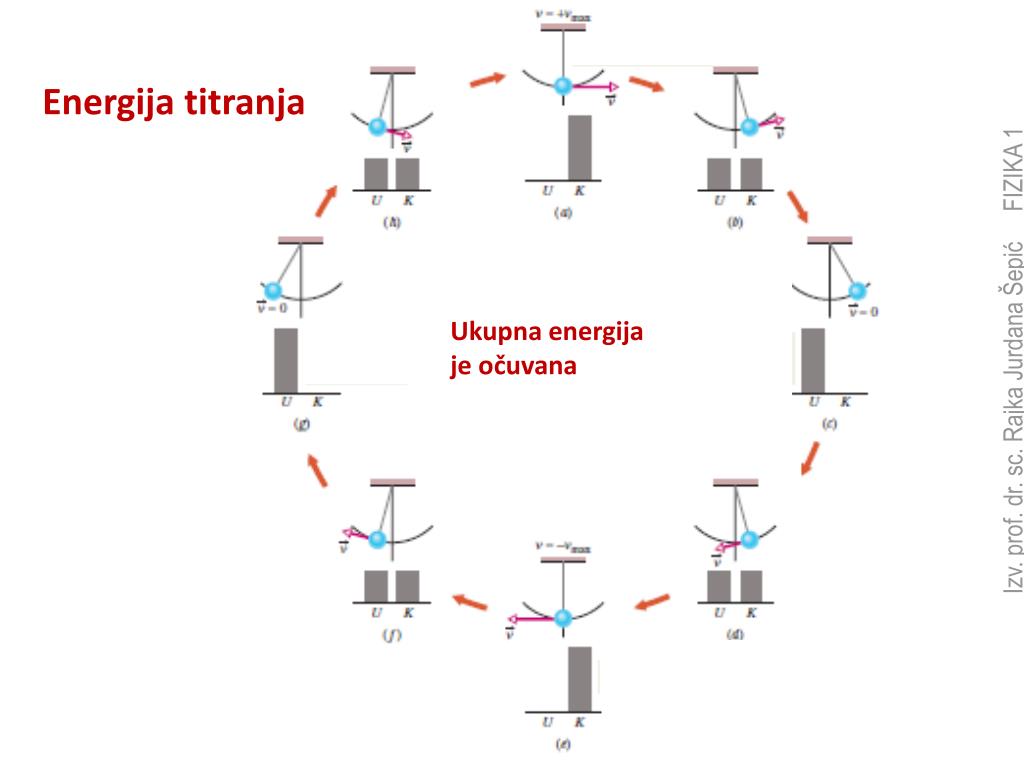

  27. Energija titranja Ukupna energija je očuvana Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1

  28. Energija titranja okretište okretište Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1

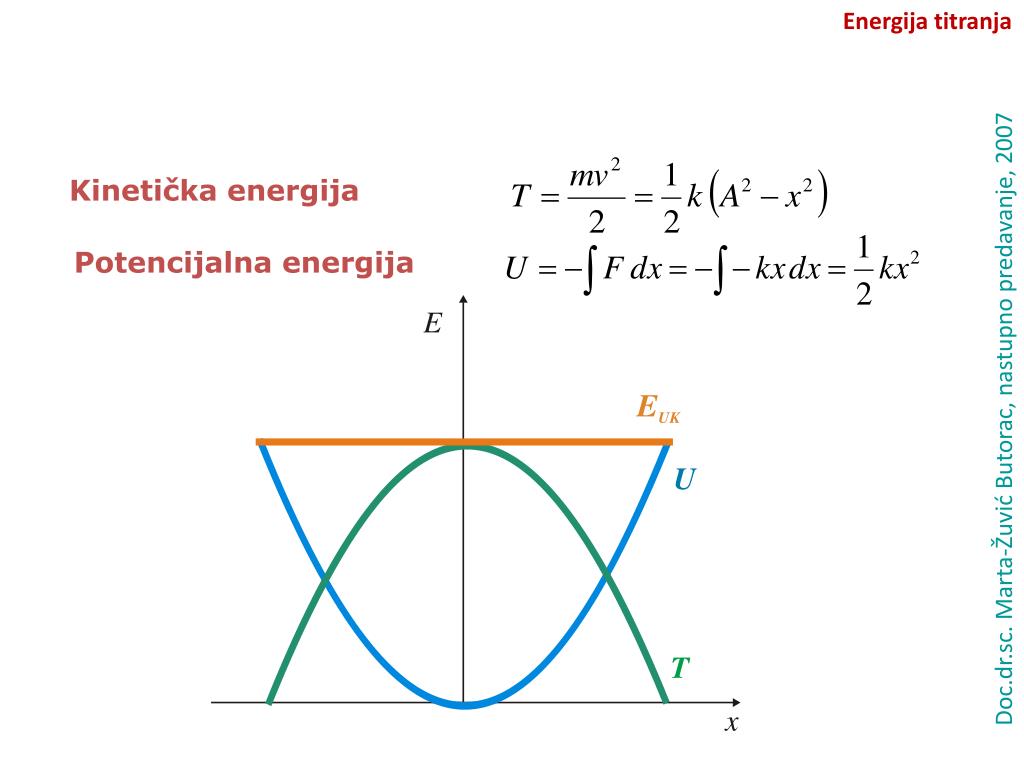

  29. Energija titranja Kinetička energija Potencijalna energija Doc.dr.sc. Marta-Žuvić Butorac, nastupno predavanje, 2007

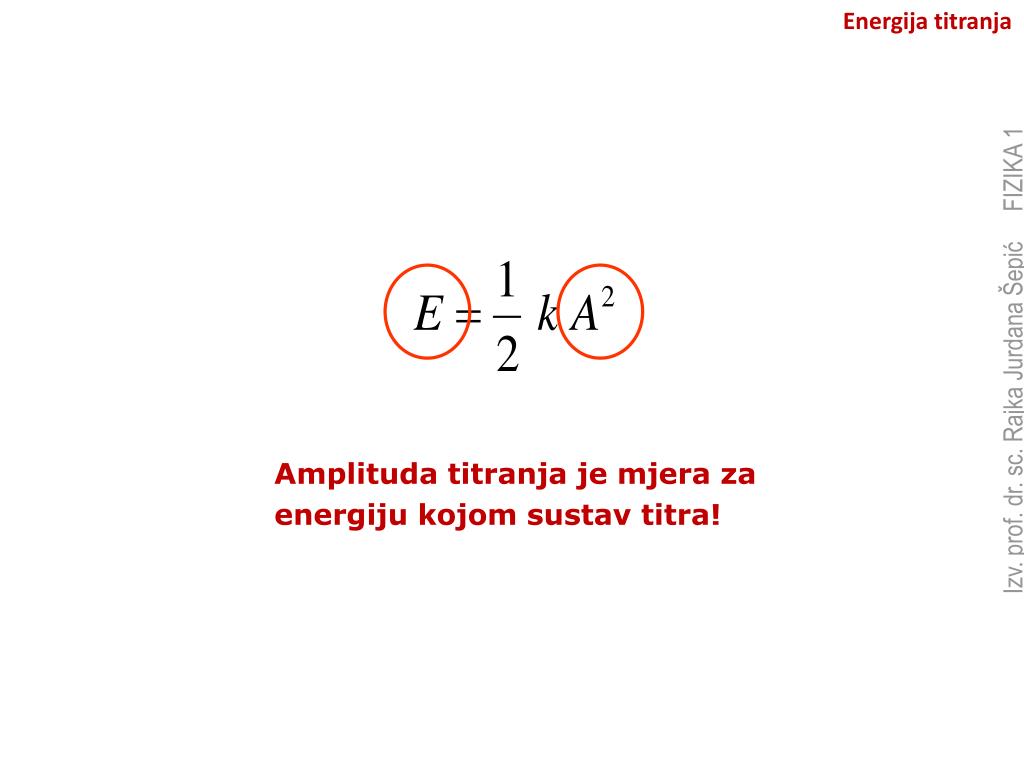

  30. Energija titranja Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 Amplituda titranja je mjera za energiju kojom sustav titra!

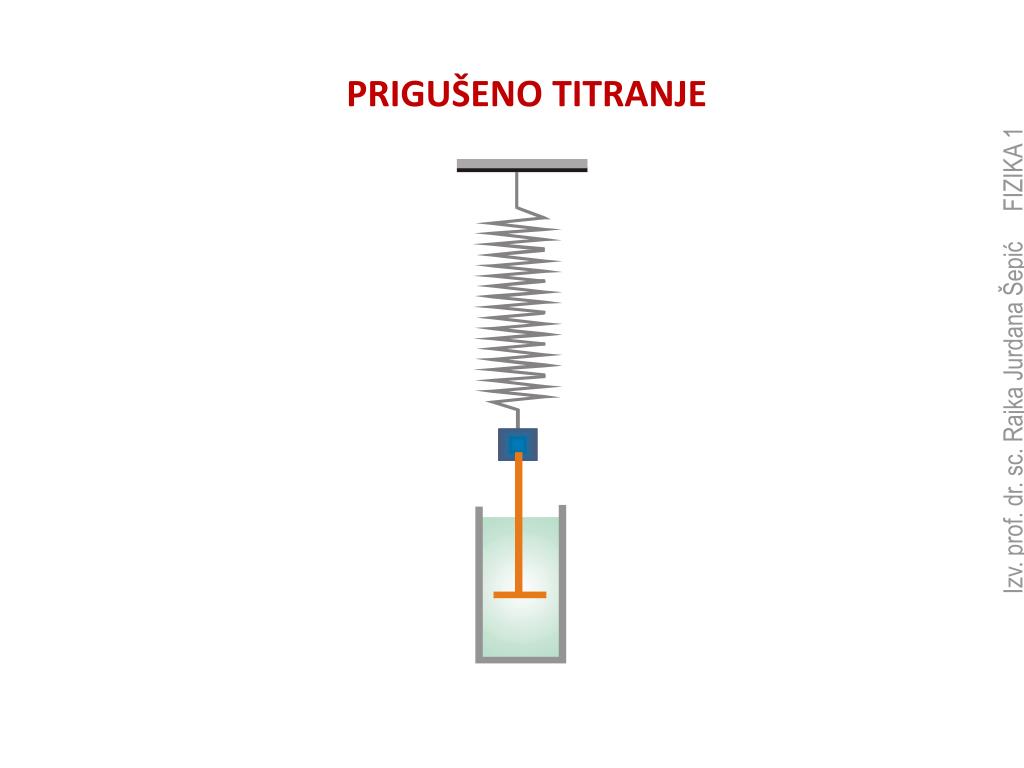

  31. PRIGUŠENO TITRANJE Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1

  32. PRIGUŠENO TITRANJE • titranje kod kojega postoji gubitak energije (npr. zbog trenja) Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 - spec. slučaj brzina koeficijent trenja jer sila trenja i brzina imaju suprotan smjer

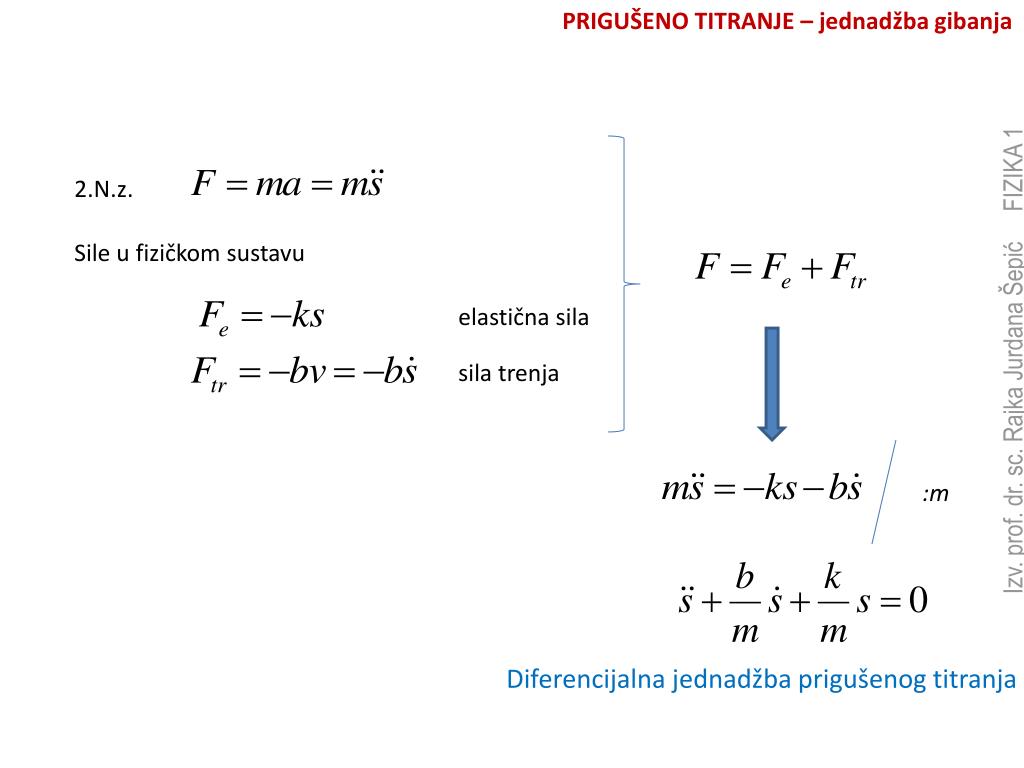

  33. PRIGUŠENO TITRANJE – jednadžba gibanja 2.N.z. Sile u fizičkom sustavu elastična sila Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 sila trenja :m Diferencijalna jednadžba prigušenog titranja

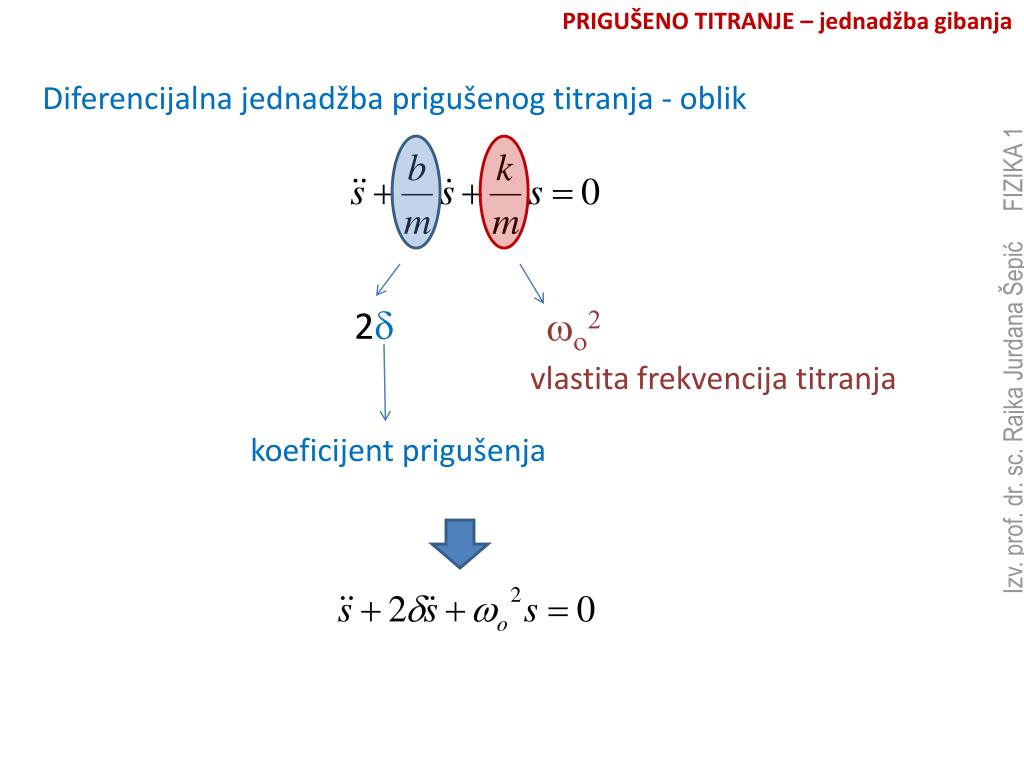

  34. PRIGUŠENO TITRANJE – jednadžba gibanja Diferencijalna jednadžba prigušenog titranja - oblik 2d wo2 Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 vlastita frekvencija titranja koeficijent prigušenja

  35. PRIGUŠENO TITRANJE – jednadžba gibanja Diferencijalna jednadžba prigušenog titranja - rješenje Rješenje je oblika Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 Amplituda titranja - eksponencijalna funkcija s t

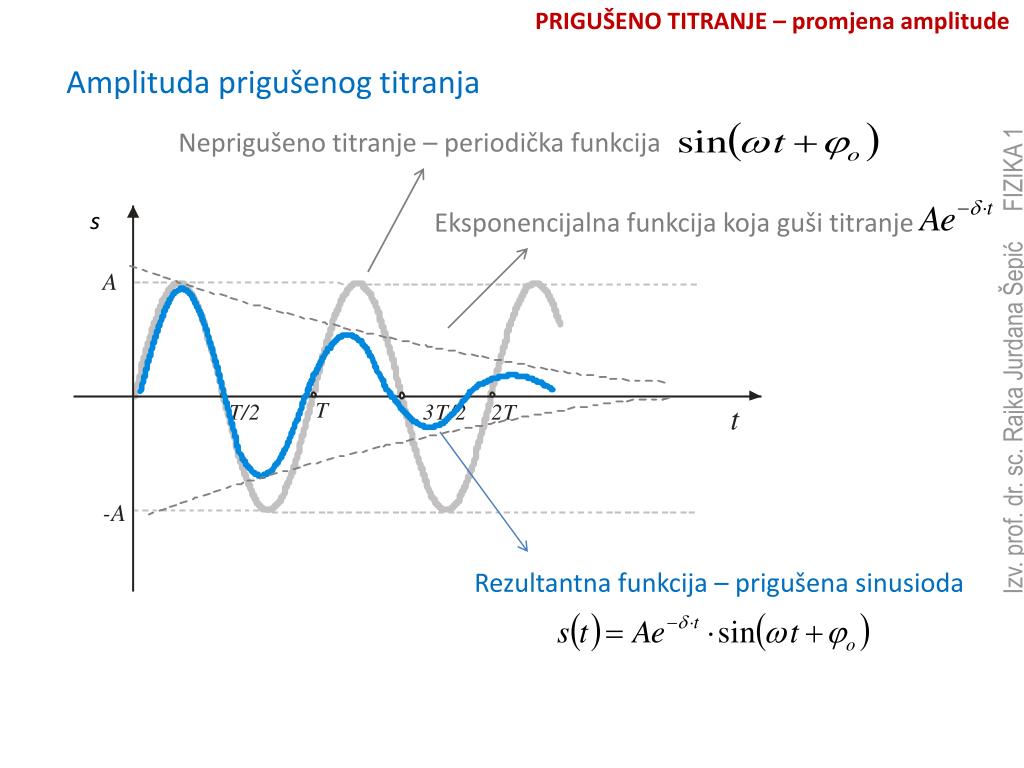

  36. PRIGUŠENO TITRANJE – promjena amplitude Amplituda prigušenog titranja Neprigušeno titranje – periodička funkcija s Eksponencijalna funkcija koja guši titranje Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 Rezultantna funkcija – prigušena sinusioda

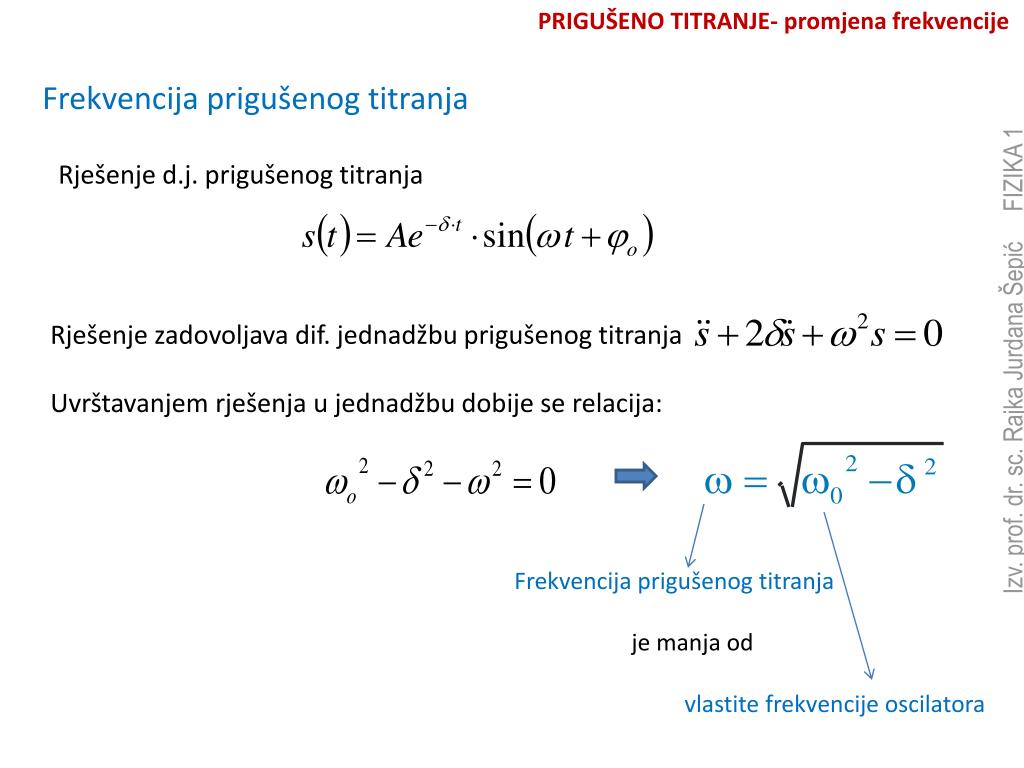

  37. PRIGUŠENO TITRANJE- promjena frekvencije Frekvencija prigušenog titranja Rješenje d.j. prigušenog titranja Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 Rješenje zadovoljava dif. jednadžbu prigušenog titranja Uvrštavanjem rješenja u jednadžbu dobije se relacija: Frekvencija prigušenog titranja je manja od vlastite frekvencije oscilatora

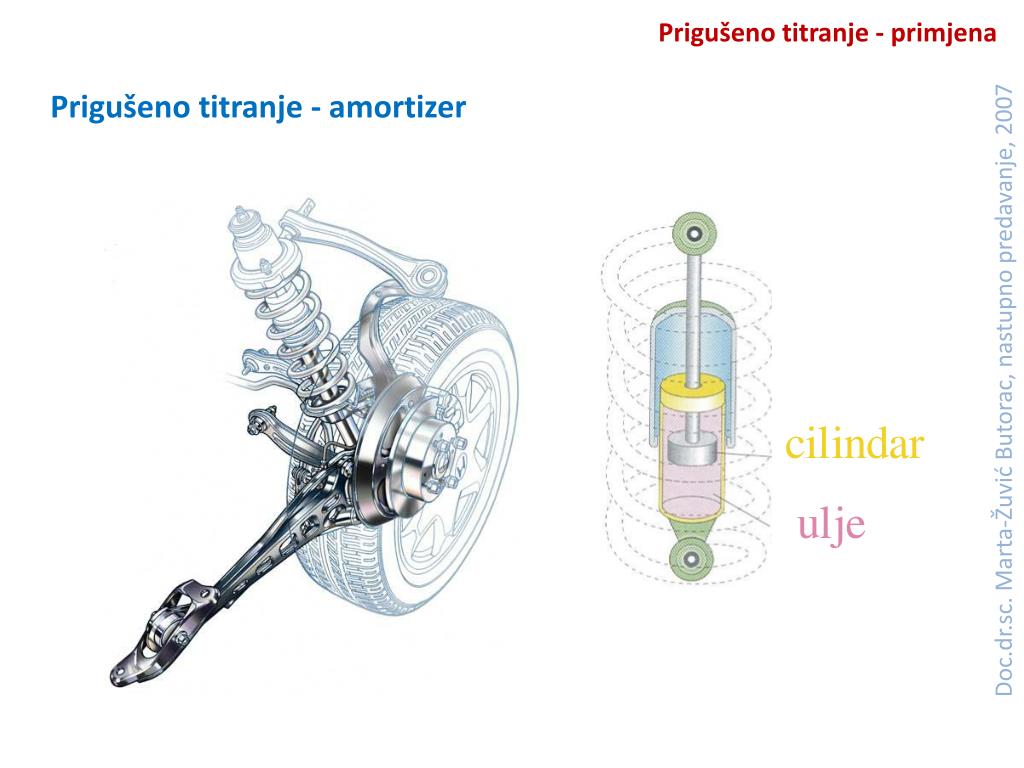

  38. Prigušeno titranje - primjena Prigušeno titranje - amortizer Doc.dr.sc. Marta-Žuvić Butorac, nastupno predavanje, 2007

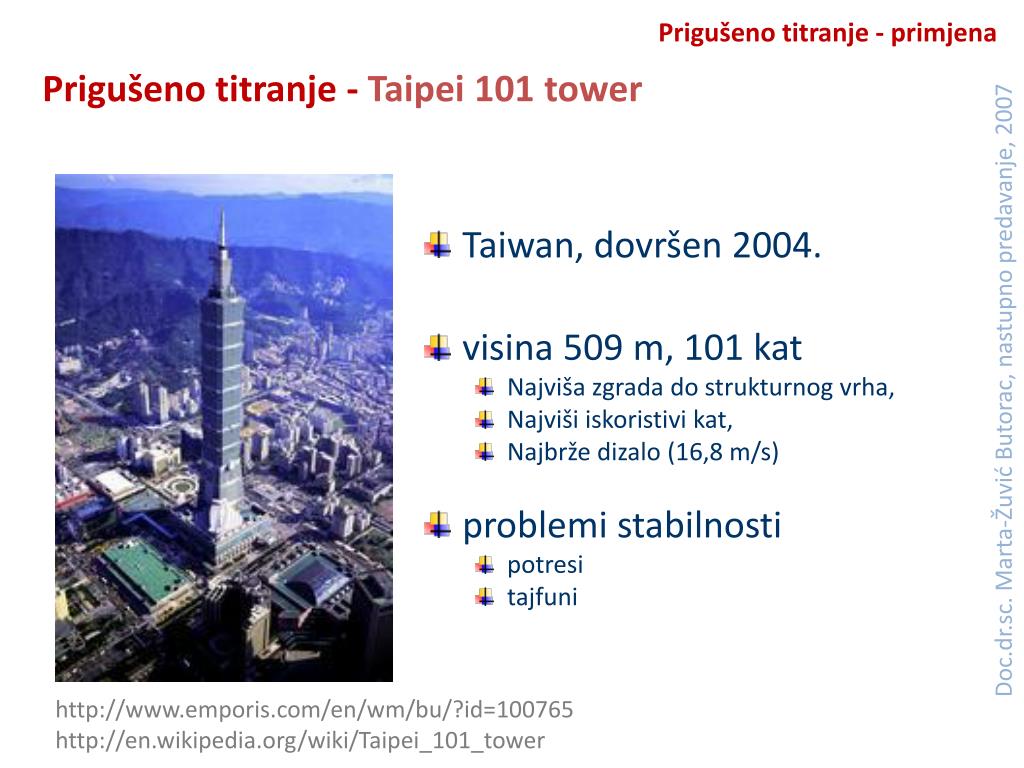

  39. Prigušeno titranje - primjena Prigušeno titranje - Taipei 101 tower • Taiwan, dovršen 2004. • visina 509 m, 101 kat • Najviša zgrada do strukturnog vrha, • Najviši iskoristivi kat, • Najbrže dizalo (16,8 m/s) • problemi stabilnosti • potresi • tajfuni Doc.dr.sc. Marta-Žuvić Butorac, nastupno predavanje, 2007 http://www.emporis.com/en/wm/bu/?id=100765 http://en.wikipedia.org/wiki/Taipei_101_tower

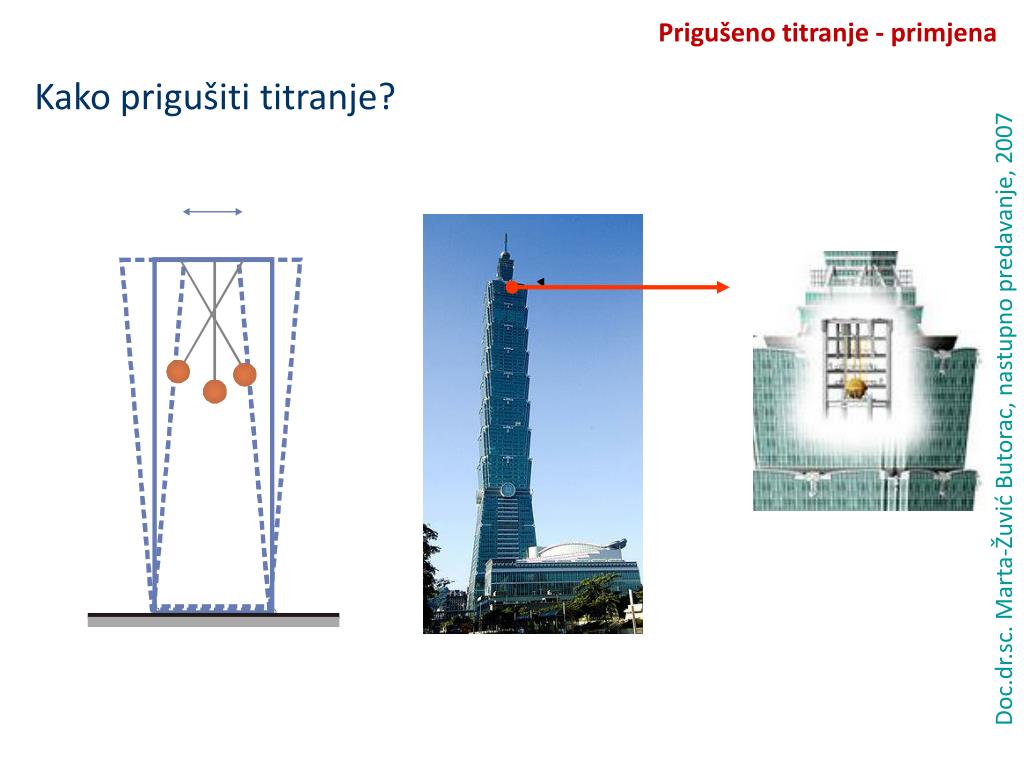

  40. Prigušeno titranje - primjena Kako prigušiti titranje? Doc.dr.sc. Marta-Žuvić Butorac, nastupno predavanje, 2007

  41. Prigušeno titranje - primjena Taipei 101 maseni prigušivač • 800t maseni prigušivač (mass damper) pomaže stabilizaciji pri jakim vjetrovima i potresima • konstruiran u obliku kugle (lijepljene čelične ploče), koja visi na 4 snopa čelične užadi, s donje je strane učvršćena cilindričnim amortizerima • ponaša se kao ogromno njihalo koje prigušuje njihanje zgrade (amlitude titranja se prigušuju za 30-40%) • najveća moguća amplituda gibanja kugle je 1,65 m. Doc.dr.sc. Marta-Žuvić Butorac, nastupno predavanje, 2007

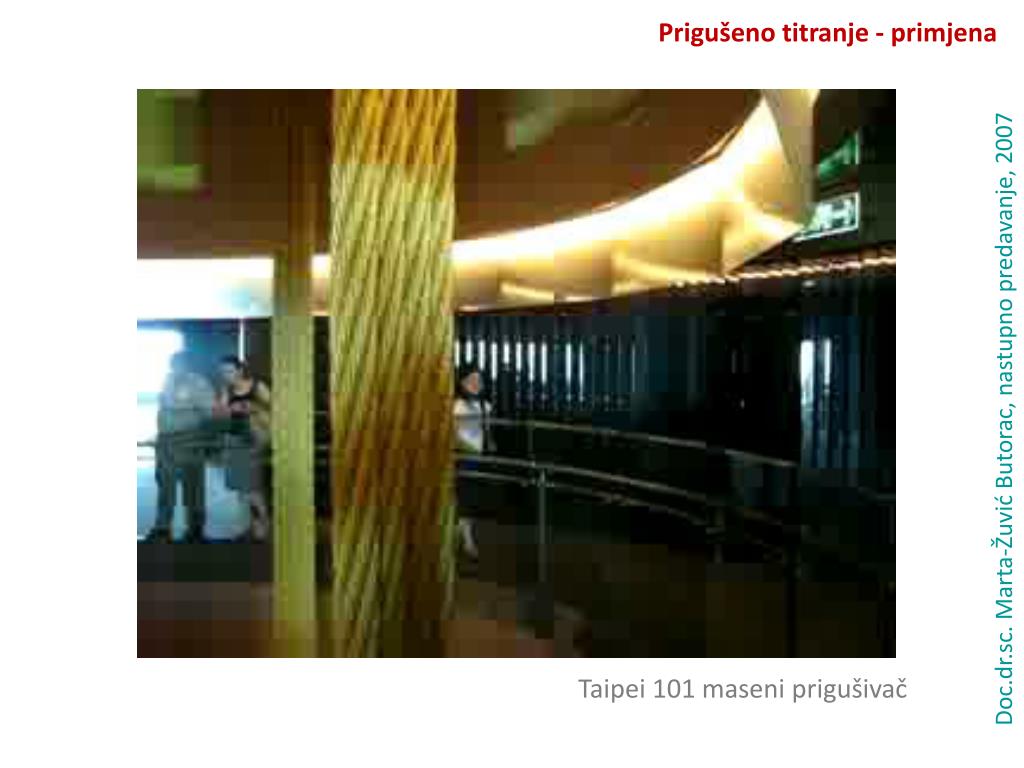

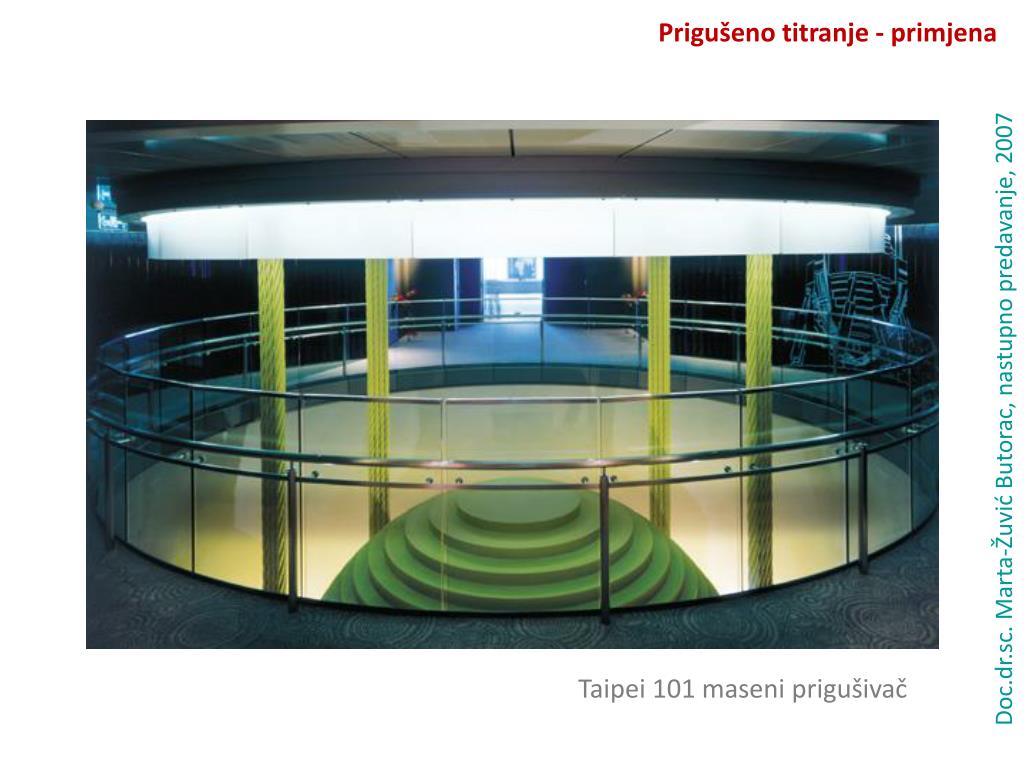

  42. Prigušeno titranje - primjena Doc.dr.sc. Marta-Žuvić Butorac, nastupno predavanje, 2007 Taipei 101 maseni prigušivač

  43. Prigušeno titranje - primjena Doc.dr.sc. Marta-Žuvić Butorac, nastupno predavanje, 2007 Taipei 101 maseni prigušivač

  44. PRISILNO TITRANJE Doc.dr.sc. Marta-Žuvić Butorac, nastupno predavanje, 2007

  45. Prisilno titranje • titranje kod kojega djeluje vanjska oscilatorna sila F(t) Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 povećavanje amplitude titranja Prisilno prigušeno titranje (pogonjeni prigušeni oscilator) • realni sustav: postoji prigušenje

  46. Prisilno titranje s prigušenjem 2.N.z. Sile u fizičkom sustavu elastična sila - titranje Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 sila trenja - prigušenje vanjska oscilatorna sila (prisilno titranje) :m Diferencijalna jednadžba prisilnog prigušenog titranja

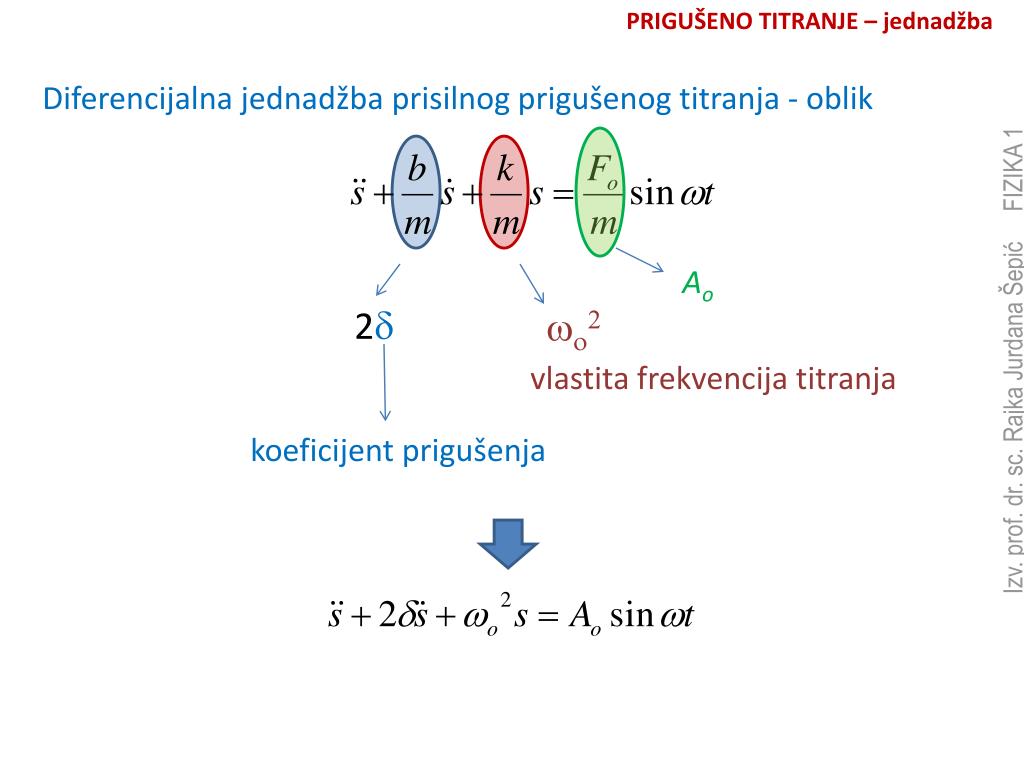

  47. PRIGUŠENO TITRANJE – jednadžba Diferencijalna jednadžba prisilnog prigušenog titranja - oblik Ao 2d wo2 Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 vlastita frekvencija titranja koeficijent prigušenja

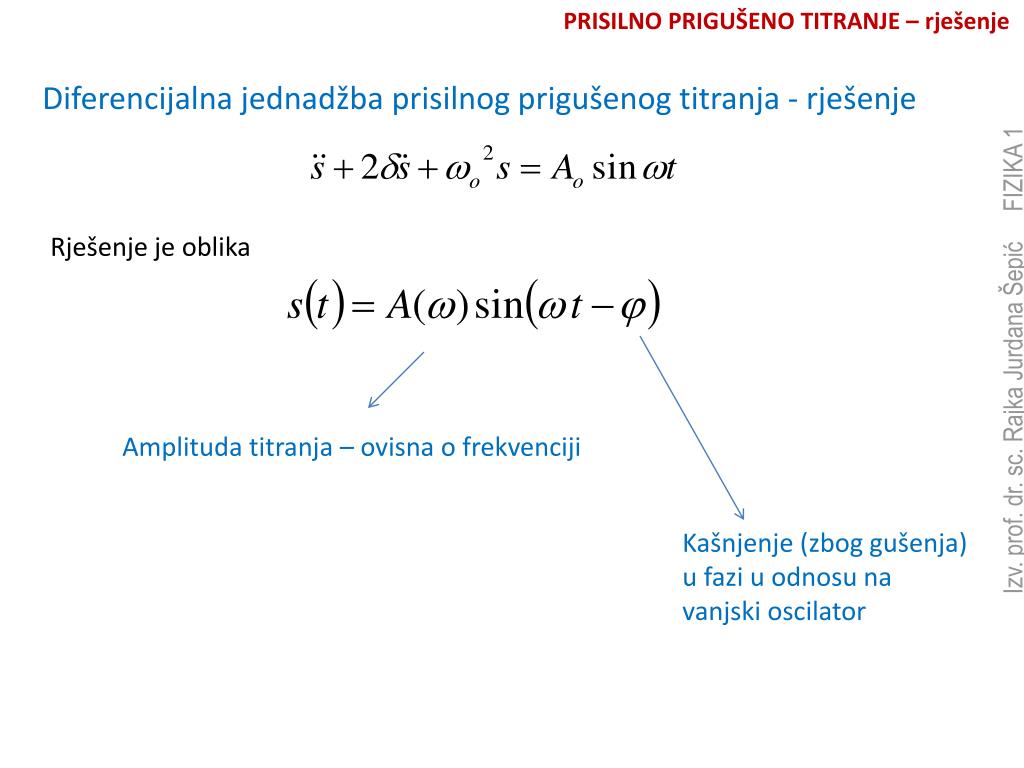

  48. PRISILNO PRIGUŠENO TITRANJE – rješenje Diferencijalna jednadžba prisilnog prigušenog titranja - rješenje Rješenje je oblika Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 Amplituda titranja – ovisna o frekvenciji Kašnjenje (zbog gušenja) u fazi u odnosu na vanjski oscilator

  49. PRISILNO PRIGUŠENO TITRANJE – amplituda Amplituda titranja Izv. prof. dr. sc. Rajka Jurdana Šepić FIZIKA 1 gušenje spriječava porast amplitude do beskonačnih vrijednosti Bez ovog člana u potkorjenskom izrazu amplituda bi bila prisilno titranje bez prigušenja rezonancija

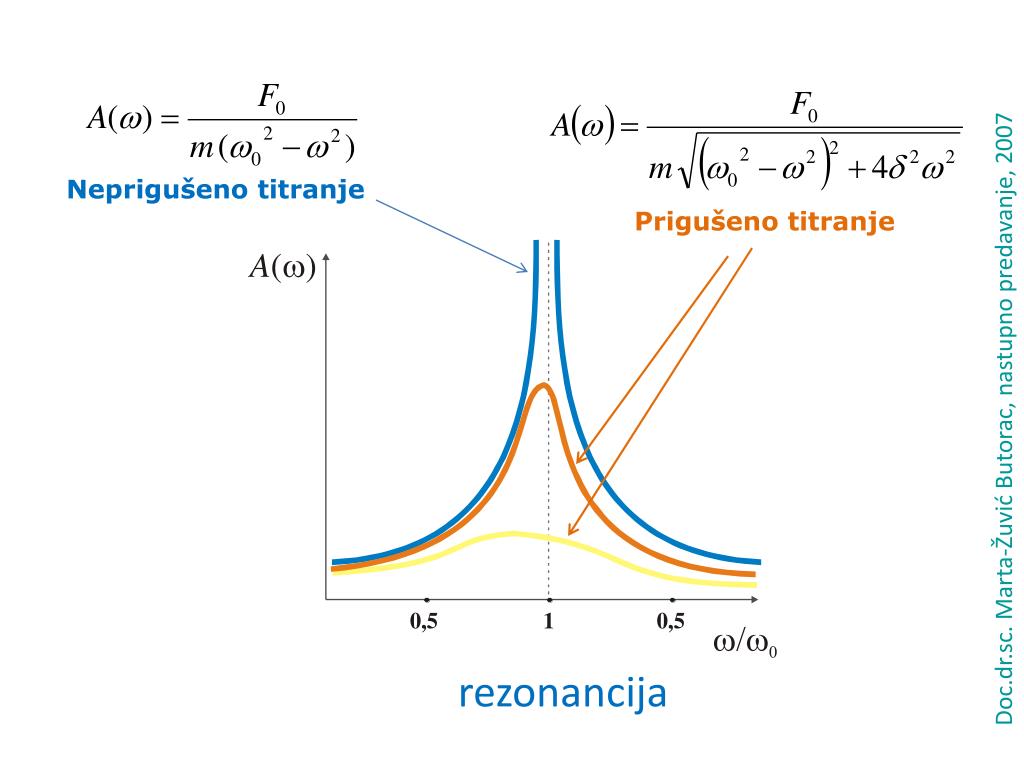

  50. rezonancija Neprigušeno titranje Prigušeno titranje Doc.dr.sc. Marta-Žuvić Butorac, nastupno predavanje, 2007
