Presentation Transcript


6571000

第十四章

手工布线


6571000

内容回顾

第十三章主要讲了元件的定位,包括

  • 手工定位元件

  • 自动定位元件

  • 智能自动定位元件


6571000

学习目标

  • 掌握Protel 99 SE的手工布线方法

  • 了解到元器件的排放对布线的影响

  • 为采用自动布线制作较复杂的印制电路板获得实践经验


6571000

主要内容

  • 手工连线

  • 为手工布线设置PCB栅格

  • 放置线段后改变层及放置线段时改变层

  • 放置线段模式

  • 重布线和自动删除多余的线段

  • 智能交互布线模式

  • 布线时使用Look Ahead特性


6571000

手工布线

  • 执行菜单命令Place/Line

  • 进行布线时,应遵守在信号线之间不能布直角,电源线要加粗等原则

布线成直角

正确布线


6571000

为手工布线设置PCB栅格

  • 在进行手工布线时,如果栅格的设置不合理,布线可能出现尖角,这在布线中是不允许的

  • 栅格实际上是每一步的最小位移。栅格过大,不容易精确调整;栅格过小,操作起来要麻烦些

  • 将鼠标移动到PCB图中,按下G键,或者在PCB图中双击右键,进行栅格设置


6571000

放置线段后改变层

  • 将光标移动到需要改变的导线上,双击左键,弹出Track属性设置对话框 ,然后单击Layer下拉列表框右边的按钮,在弹出的菜单中选择目的层

选择布线层


6571000

放置线段时改变层

  • 在需要改变层时,按下小键盘上的“*”键,系统自动将布线的位置切换到另外的层,同时自动在切换位置生成一个过孔,所布线的层也发生相应的改变

过孔

过孔


6571000

放置线段模式

  • PCB提供有6种导线的放置模式,分别是45°转角、圆弧转角、45°圆弧转角、90°转角、90°圆弧转角和任意角转角可供选择

  • 需要转角时,按下Shift+空格键进行不同转角模式的相互切换。


6571000

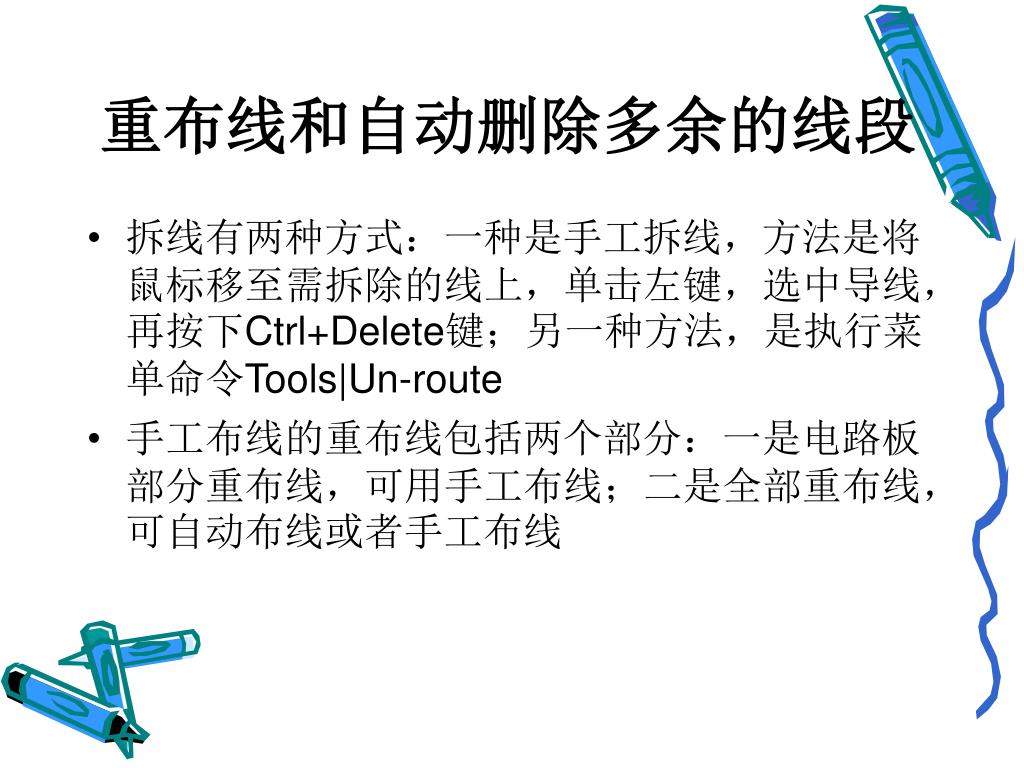

重布线和自动删除多余的线段

  • 拆线有两种方式:一种是手工拆线,方法是将鼠标移至需拆除的线上,单击左键,选中导线,再按下Ctrl+Delete键;另一种方法,是执行菜单命令Tools|Un-route

  • 手工布线的重布线包括两个部分:一是电路板部分重布线,可用手工布线;二是全部重布线,可自动布线或者手工布线


6571000

智能交互布线模式

  • Protel 99 SE提供3种不同的智能交互布线模式:即Ignore Obstacle(忽略阻碍物)、Avoid Obstacle(避免阻碍物)、Push Obstacle(推开阻碍物)

  • 在Interactive Routing选项区域中,单击Mode下拉列表框右边的下拉按钮,即可选择布线模式

  • 系统默认的智能交互布线模式是Avoid Obstacle(避免阻碍物)


6571000

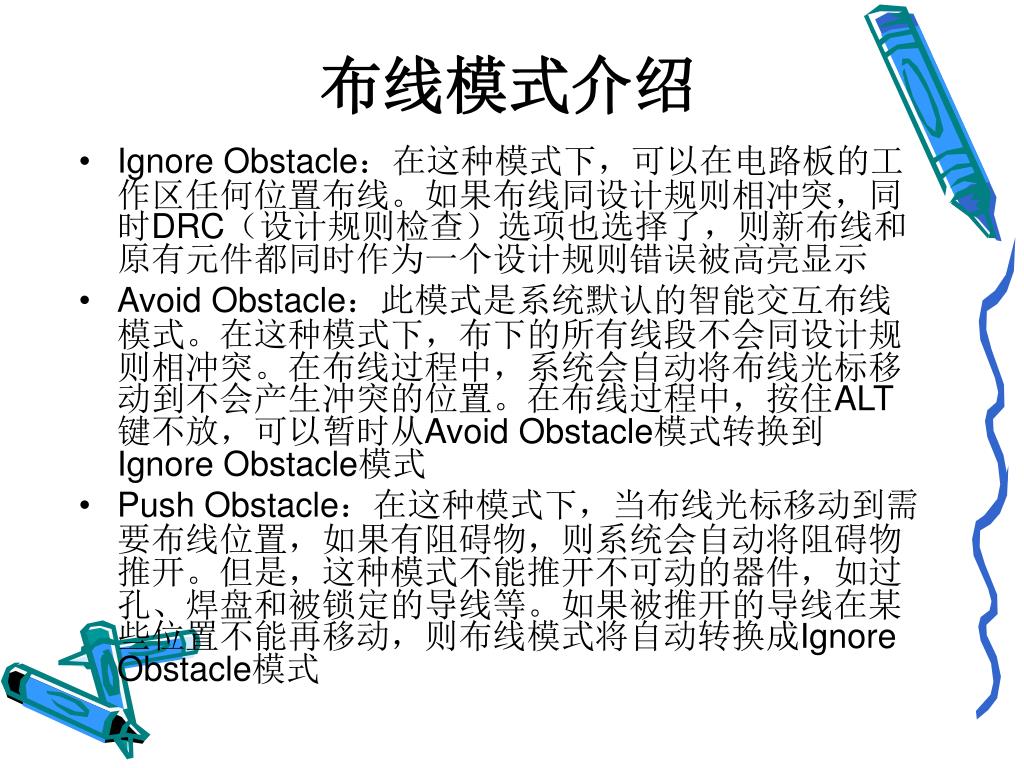

布线模式介绍

  • Ignore Obstacle:在这种模式下,可以在电路板的工作区任何位置布线。如果布线同设计规则相冲突,同时DRC(设计规则检查)选项也选择了,则新布线和原有元件都同时作为一个设计规则错误被高亮显示

  • Avoid Obstacle:此模式是系统默认的智能交互布线模式。在这种模式下,布下的所有线段不会同设计规则相冲突。在布线过程中,系统会自动将布线光标移动到不会产生冲突的位置。在布线过程中,按住ALT键不放,可以暂时从Avoid Obstacle模式转换到Ignore Obstacle模式

  • Push Obstacle:在这种模式下,当布线光标移动到需要布线位置,如果有阻碍物,则系统会自动将阻碍物推开。但是,这种模式不能推开不可动的器件,如过孔、焊盘和被锁定的导线等。如果被推开的导线在某些位置不能再移动,则布线模式将自动转换成Ignore Obstacle模式


Look ahead

布线时使用Look Ahead特性

  • Look Ahead功能对布线时的走线有指导作用

  • 使用Look Ahead可计算出要放置的下一段线段的位置和当前段的终止位置

第一次单击放置的当前段

Look Ahead段

先前段

第二次单击放置的新当前段

先前段


Look ahead1

冲突时Look Ahead的情形

  • 当要放置的导线与焊盘连接违反了电气检查规则,Look Ahead段将绕开到不发生违反的区域,而光标则跳到焊盘的一侧

新的当前段

Look-Ahead段

刚放置的线段


6571000

小 结

  • 本章讲的手工布线是电路板设计当中经常使用的功能。实际生产印制电路板时,它的作用甚至超过了自动布线。

  • 手工布线是Protel 99 SE提供的一项简单易行的功能,掌握简单,但要把电路板布置得符合设计要求,不产生电气规则检查冲突及设计规则检查时不出现错误,就需要进行大量的练习,并且要对系统进行必要的设置。。


6571000

谢谢大家!
