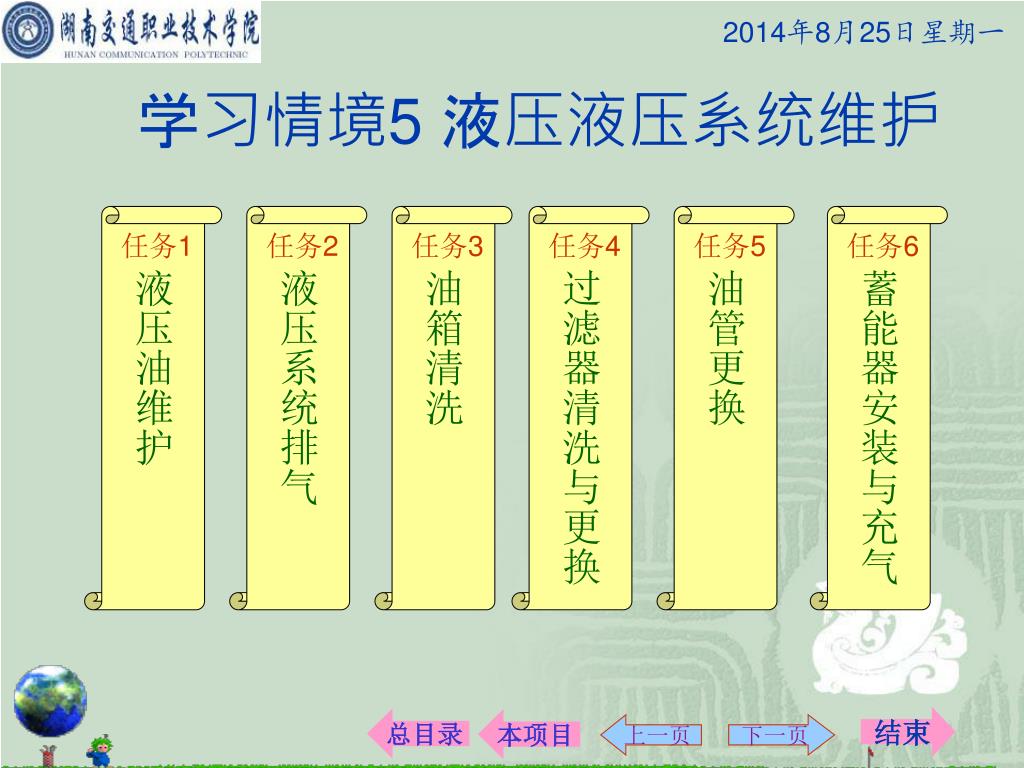

学习情境5 液压液压系统维护

任务1

任务2

任务3

任务4

任务5

任务6

液压油维护

液压系统排气

油箱清洗

过滤器清洗与更换

油管更换

蓄能器安装与充气


任务1 液压油维护

  • 液压油是液压传动的工作介质。其类型如下表。工程机械常用石油型液压油。


任务1 液压油维护

  • 液压油一般根据液压设备使用说明书的要求选用。

  • 选用液压油通常考虑以下因素:


任务1 液压油维护

  • 液压油的粘性是其最重要的性质。

  • 粘性-液体在外力作用下流动时,液体分子间的内聚力(内摩擦力)阻碍其相对运动的性质

内摩擦力

内摩擦应力


任务1 液压油维护

  • 液体粘性的大小用粘度表示。


任务1 液压油维护

  • 运动粘度常用于液压油牌号标注

  • 液压油新旧牌号对照表

  • 旧牌号—20号液压油,指这种油在50℃时的平均运动粘度为20 cst。

  • 新牌号—L—HV32号液压油,指这种油在40℃时的平均运动粘度为32cst。

  • 同种介质比较粘性大小时一般用运动粘度;

  • 不同种介质比较粘性大小时一般用动力粘度。


任务1 液压油维护

  • 运动粘度不便于测量

  • 恩氏粘度便于测量: 0Et=t1/t2=t1/51

  • 恩氏粘度与相对粘度的换算关系

  • 调和油的粘度

  • 1.3≤0E≤3.2时,ν=80E-8.64/0E

  • 0E>3.2时,ν=7.60E-4/0E


任务1 液压油维护

  • 严格清洗元件和系统

  • 防止污染物侵入

  • 控制工作介质的温度

  • 采用高性能的过滤器

  • 定期检查和更换工作介质

液压油维护的要点:


任务2 液压系统排气

为了排除聚集在液压缸内的空气,可在缸的两端最高部位各装一只排气塞。

  • 排气方法:拧开排气阀/排气塞使液压缸空载往复运动几次即可。

  • 液压系统在安装或停止工作后,常会渗入空气

  • 使液压缸产生爬行、振动和前冲,换向精度降低等。


任务3 油箱清洗

  • 油箱的功用:储存油液、散发热量、沉淀杂质、逸出空气。

普通油箱

压力油箱


任务3 油箱清洗

油箱结构


油箱清洗要点

  • 油箱的外表清理:铲除油箱外表面油泥、用压缩空气吹净灰尘;

  • 内表面预处理:用铲刀清理油箱内表面的焊渣、磷化液残留物、颗粒;用砂布除锈,并在已除锈部位涂上磷化液,2分钟后清理磷化液残留物;油箱内表面灰尘用低颗粒脱落的长纤维织物品擦除。

  • 内表面清洗:用吸尘器吸出灰尘,颗粒等杂物;用清洁的煤油(清洁度等级不低于16/13),擦洗干净;用干净的46#液压油中浸泡过的面团,粘去油箱内表面微小灰尘和颗粒。

  • 自检:要求用手触摸时不得感觉有灰尘和颗粒。

1-吸油管

2-滤油网

3-呼吸器

4-回油管

5-安装板

6-液位计

7、9-隔板

8-放油阀


任务4 过滤器清洗与更换

  • 过滤器的功用是清除油液中的各种杂质,以免划伤、磨损、甚至卡死有相对运动的零件,或堵塞零件上的小孔及缝隙,影响系统的正常工作,降低液压元件的寿命,甚至造成液压系统的故障。

烧结式过滤器

网式过滤器

线隙式过滤器

纸芯式过滤器

磁芯式过滤器


纸芯式过滤器工作原理

堵塞状态发讯装置

纸质滤芯


烧结式过滤器

  • 由颗粒状锡青铜粉末压制后烧结而成,利用颗粒之间的微小间隙过滤。

  • 性能特点:强度高,抗冲击,抗腐蚀,耐高温,过滤精度高,制造简单,但易堵塞,难清洗,颗粒会脱落,一般用于精密过滤。工程机械常用


选用滤油器时应考虑的问题

  • 过滤精度应满足预定要求。

  • 能在较长时间内保持足够的通流能力。

  • 滤芯具有足够的强度,不因液压的作用而损坏。

  • 滤芯抗腐蚀性能好,能在规定的温度下持久地工作。

  • 清洗、更换滤芯简便,拆装维护方便。


过滤器的安装位置

(a)吸油路:保护液压泵。

(b)压油路:保护精密液压元件或防止小孔、缝隙堵塞。

(c)分支油路:专门保护某特殊液压元件

(d)回油路:起间接过滤作用。一般需并连安全阀。


任务5 油管更换

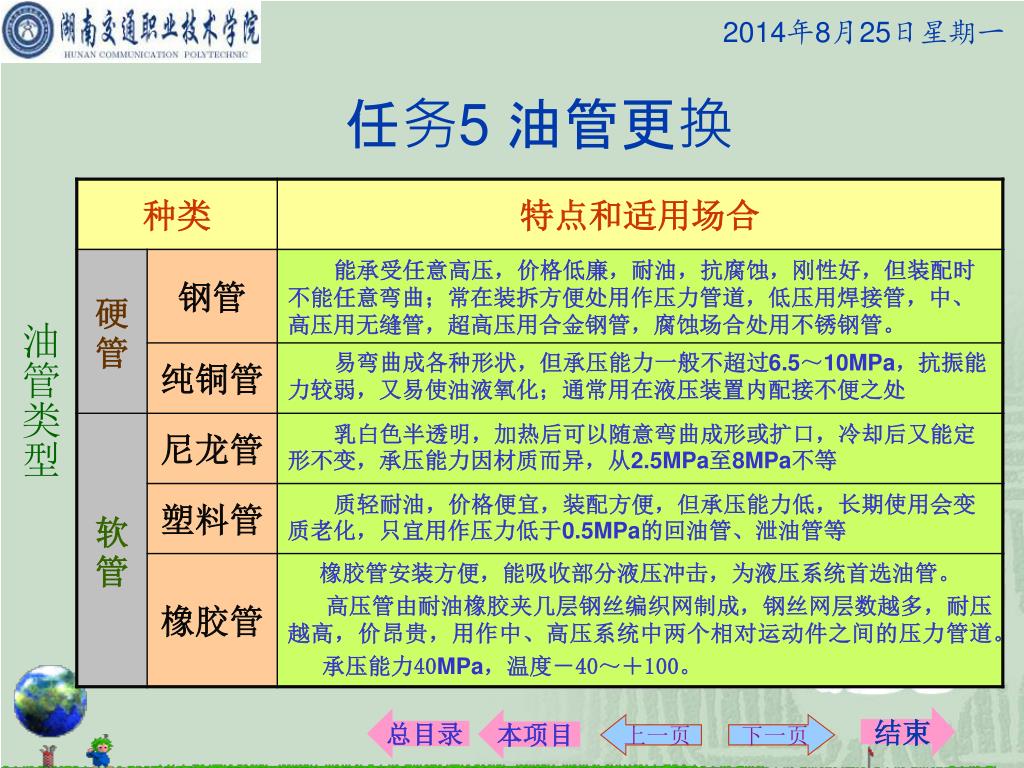

油管类型


工程机械常用的高压橡胶管

橡胶管

管接头

油管总成

管接头断面

管接头是油管与油管、油管与液压元件的可拆装的连接件。

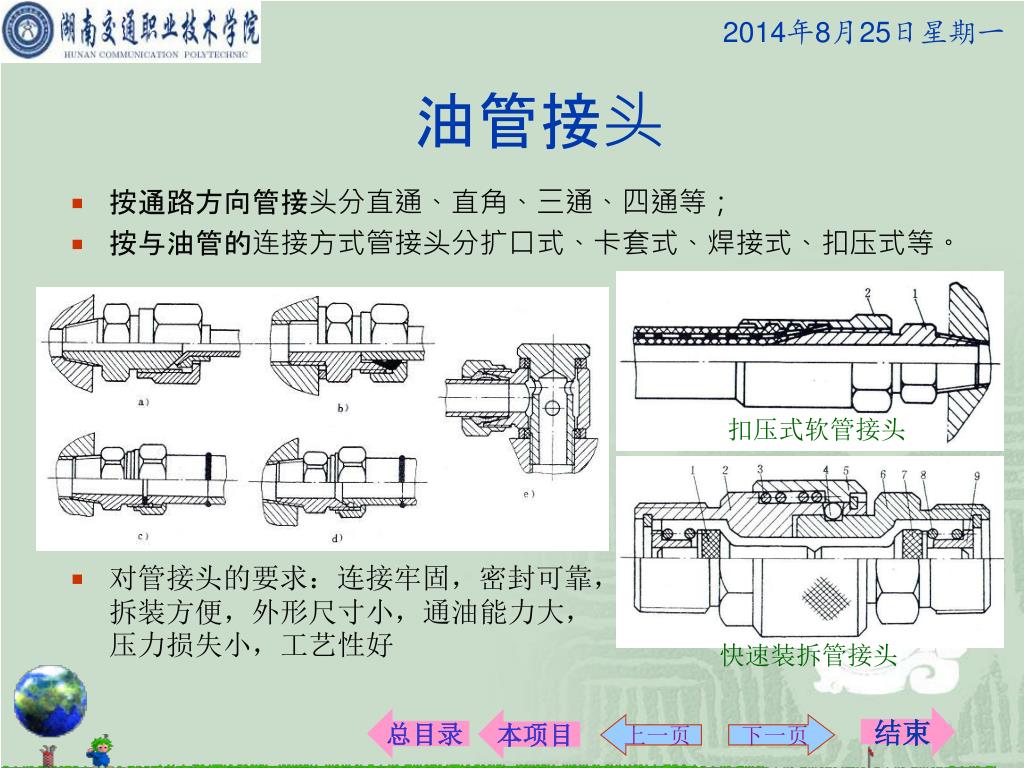

油管接头

  • 按通路方向管接头分直通、直角、三通、四通等;

  • 按与油管的连接方式管接头分扩口式、卡套式、焊接式、扣压式等。

扣压式软管接头

  • 对管接头的要求:连接牢固,密封可靠,拆装方便,外形尺寸小,通油能力大,压力损失小,工艺性好

快速装拆管接头


任务6 蓄能器安装与充气

  • 蓄能器是一种贮能元件。它能贮存一定量的压力油,并在需要时释放出来,供系统使用。

  • 工作原理:通过气体压缩和膨胀来储存、释放液压能。


气囊式蓄能器

  • 蓄能器的类型包括:气囊式、活塞式、弹簧式、重力式、隔膜式等。其中气囊式最为常用。

  • 组成:充气阀1、气囊2、壳体3、提升阀4等。

  • 优点:重量轻,气囊惯性小,反应灵敏,容易维护。

  • 缺点:气囊和壳体制造较为困难。


蓄能器的应用

  • 用作辅助动力源

  • 用作应急油源

  • 使系统保压

  • 缓和冲击、吸收压力脉动


蓄能器的安装使用

  • 充气式蓄能器中应使用惰性气体(一般为氮气)

  • 蓄能器与管路之间应安装截止阀,供充气或检修时用。

  • 蓄能器与液压泵之间应安装单向阀,防止油液倒流,以保护液压泵。

  • 蓄能器一般应垂直安装,油口向下。

  • 安装时必须用支架固定,且远离热源。

  • 用作降低噪声、吸收脉动和冲击的蓄能器应尽可能靠近振源。

  • 搬运和拆装时应排出压缩气体——注意安全。
