  1. CAPACITACION DEL CANAL REDES INALAMBRICAS & ACCESO A INTERNET

  2. OBJETIVOS GENERALES 1.- Al finalizar la presente capacitación el distribuidor será capaz de conocer las aplicaciones de los productos Ansel presentados 2.- El distribuidor obtendrá los conocimientos prácticos necesarios para utilizar los productos Ansel de “Redes Inalámbricas” y “Acceso a Internet” 2

  3. INDICE I Redes Inalámbricas 1.1  Introducción “¿Cómo funcionan?” (20 min) 1.2  Red Ad hoc (10 min) 1.3  Red Infraestructura (10 min) 1.4  Red híbrida (5 min) 1.5  Red Edificio-a-edificio (5 min) 1.6  Taller “Configurando al Access Point 2400” (15 min) 1.7  Taller “Configurando las Tarjeta para Red Infraestructura” (25 min) 1.8  Taller “Configurando una Red Ad hoc” (20 min) 1.9  Conclusiones (10 min) II Acceso a Internet 2.1 Introducción “Tipos de Red LAN (hubs, switchs, inalámbricos)” (15 min) 2.2 Tipos de conexión a Internet usuales” (15 min) 2.3 Servidores de Acceso a Internet Ansel (10 min) 2.4 Requisitos para un “Café Internet” u Oficina (10 min) 2.5 Taller “Configuración del IAS” (30 min) 2.6 Taller “Configuración de las PCs” (30 min) 2.7 Conclusiones (10 min) 3

  4. I REDES INALAMBRICAS 4

  5. INTRODUCCION 1.1 ¿Cómo funcionan? • Estándar: • IEEE 802.11b (DSSS) • Frecuencia: • 2.4Ghz en 11 Canales (Microondas) • Ancho de Banda: • 1, 2, 5.5 y 11Mbps • Sistema Operativo • No dependiente (drivers únicamente) • Seguridad WEP 5

  6. INTRODUCCION 1.1 ¿Cómo funcionan? • Área de cobertura: • Depende la antena y medio ambiente 6

  7. EQUIPOS INALAMBRICOS 1.2 Red Ad hoc 7

  8. EQUIPOS INALAMBRICOS 1.3 Red Infrastructure 8

  9. EQUIPOS INALAMBRICOS 1.3 Red Infrastructure ESSID ventas ventas contabilidad soporte 9

  10. EQUIPOS INALAMBRICOS 1.4 Red Híbrida 10

  11. EQUIPOS INALAMBRICOS 1.5 Red “Edificio a Edificio” 3 Km • Access Point 2411 • Tramo cable coaxial 2305 • Mástil (2306/7/8) o torre • Gabinete 2309* • Fusible 2310* * Opcional 11

  12. PRACTICA #1 1.6 Configurando al Access point Objetivo: Obtener los conocimientos prácticos para configurar al Acess Point (AP) 2400/2411 • ESSID • Canal de Tx • Opciones Adicionales 12

  13. PRACTICA #1 1.6 Configurando al Access point • Procedimiento: • Conectar a través de cable al Access Point • Instalar el software incluido en el CD • Asignar IP temporal al Access Point utilizando la utilería “Ipconfig” del CD • Mediante la utilería instalada en la PC, conectarse al Access Point para su configuración 13

  14. PRACTICA #1 1.6 Configurando al Access point • Asignar una IP “temporal” mediante la utilería “Ipconfig” del CD, la MAC Accress está impresa en el AP 14

  15. PRACTICA #1 1.6 Configurando al Access point • Verificar la dirección IP de AP con un “ping” (se ejecuta automáticamente con la utilería “Ipconfig” de CD) 15

  16. PRACTICA #1 1.6 Configurando al Access point • Conectarse al AP empleando la utilería instalada 16

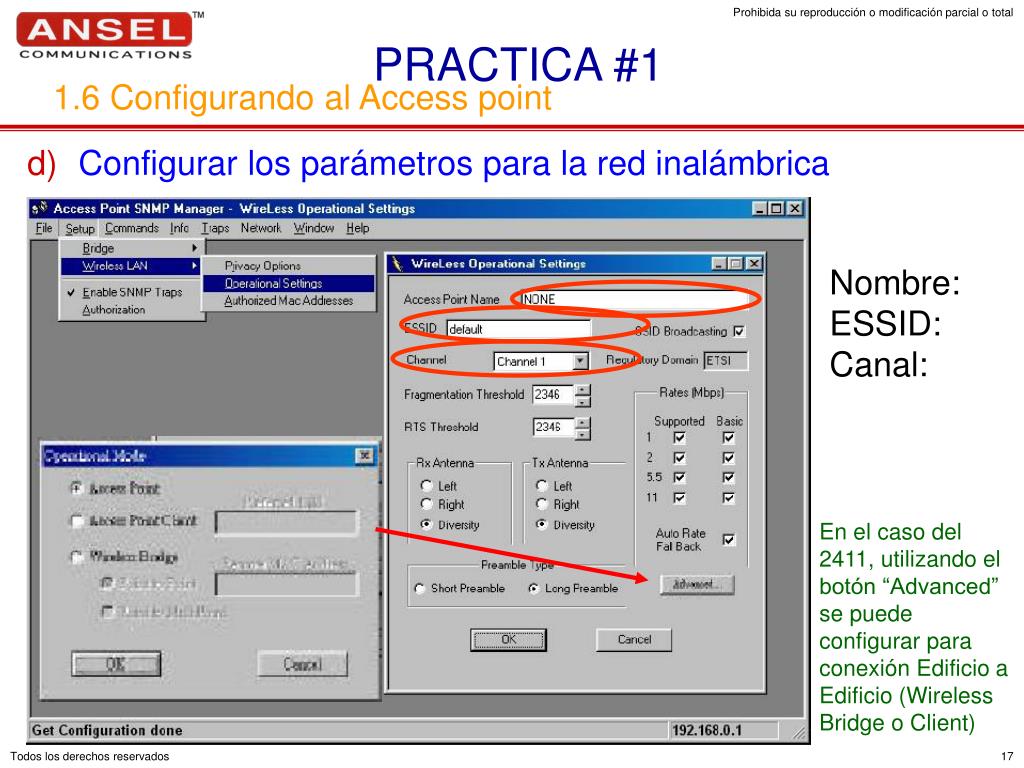

  17. PRACTICA #1 1.6 Configurando al Access point • Configurar los parámetros para la red inalámbrica Nombre: ESSID: Canal: En el caso del 2411, utilizando el botón “Advanced” se puede configurar para conexión Edificio a Edificio (Wireless Bridge o Client) 17

  18. PRACTICA #1 1.6 Configurando al Access point • Guardar los cambios 18

  19. PRACTICA #2 1.7 Infrastructure Objetivo: Obtener los conocimientos prácticos para implantar una red de este tipo 19

  20. PRACTICA #2 1.7 Infrastructure • Procedimiento: • Conectar al adaptador • Indicar la ruta de los drivers y cuando windows finalice reiniciar • Instalar la utilería del adaptador, únicamente el software, y reiniciar • Accesar a la utilería mediante el nuevo icono situado junto al reloj • Configurar los parámetros necesarios: Modo y SSID 20
