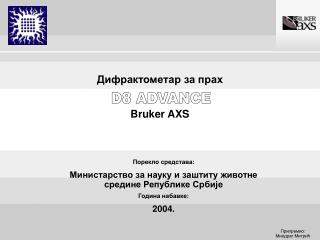

Дифрактометар за прахBruker AXS

D8 ADVANCE

Порекло средстава:

Министарство за науку и заштиту животне срединеРепублике Србије

Година набавке:

2004.


Дифрактометаросновни изглед

D8 ADVANCE

Општи технички подаци:

Димензије: 2035Х1400Х1260 mm

Тежина: 550 kg

Хлађење:затворени систем 3.6l/min,

4.0-7.5 bar, температура 10-20 C

Напајање: трофазно, 208-240 v

Максимална снага: 6.5 kVA

Савремени систем заштите


Области истраживања у којима се примењује дифрактометар D8

Овај уређај омогућује различите X-ray дифракционе експерименте који представљају моћан аналитички алат за недеструктивно истраживање чврстих и течних материјала:

  • Квантитативну фазну анализу

  • Квалитативну фазну анализу (идентификацију кристалних фаза)

  • Структурну анализу кристала

  • Одређивање микроструктуре, односно кристалне грађе (величине кристалита, микронапрезања, ...)

  • Напрезања, текстура

  • Величине, обликаи орјентације зрна

  • Анализа танких слојева (дебљину, поредак , густину…) посредством HRXRD или XRR

  • Наноструктурна истраживања посредством дифракције на малим угловиома.


ГОНИОМЕТАР примењује дифрактометар

ТЕХНИЧКИ ПОДАЦИ:

Конфигурација: вертикална, θ/2θ илиθ/θ геометрија

Дијаметар мерне кружнице: променљив 435, 500 и 600(дефинисане), 435-600 могуће дефинисати

Опсег углова θ и 2θ: 3600 (без додатака)

Мак. могући опсег 2θ: -1100Ј 2θ Ј1680 зависи од додатне опреме

Позиционирање угла: Степмотор са оптичким енкодером

Минимални корак θ: 0.00010

Репродуцибилност θ: 0.00010

Максимална угаона брзина: 300/s


ПРОМЕНЉИВА ГЕОМЕТРИЈА примењује дифрактометар

  • Bragg-Brentano геометрија (она је све до 1990. године била доминантна геометрија стандардних лабораторијских X-ray дифрактометараза прах са ограниченим бројем оптичких компоненти и метода):

    • Рефлексиона оптика (θ/θ и θ/2θ варијанта)

    • Трансмисиона оптика (θ/θ и θ/2θ варијанта)

  • Parallel beam геометријаостварена посредством Göbel –овог вишеслојног параболичног огледала

    • Рефлексиона оптика (θ/θ и θ/2θ варијанта)

    • Трансмисиона оптика (θ/θ и θ/2θ варијанта)


Bragg brentano

фокусна примењује дифрактометар

кружница

детектор

дивергентни слит

аnti-scatter слит

линеарни

фокус рендгенске

цеви

излазни

монохроматор

аналитички слит

Раван узорка

мерна кружница

Bragg-Brentano рефлексиона геометрија са широким варијатетом апликација


Трансмисиона геометрија примењује дифрактометар

  • Могућност хоризонталног постављања узорка (минимум захтева за препарацију узорка)

  • Рад у θ/θ и θ/2θваријанти


Parallel beam g bel
Parallel Beam примењује дифрактометар геометријаGöbel-ова огледала

основна идеја: конвертовати дивергентни сноп у

паралелни сноп Х-зрака

рендгенска

цев

Göbel-ово огледало

0.6 - 1.0mm широк

паралелни сноп

Х-зрака


Parallel beam
Parallel Beam примењује дифрактометар геометријапредности

  • Пружа нове могућностиу X-ray дифракцији на праху које превазилазе ограничења Bragg-Brentano геометрије

    • Могу бити коришћени неравни облици узорака

    • Минимализују се грешке настале услед померености и транспаренције узорка као и грешке настале прекорачењем спота ван области узорка.

    • Лака промена рефлексионе у трансмисионе геометрије и обрнуто- у неким апликацијама и без додиривања инструмента

  • Повећање интензитета и до фактора 10


  • Parallel beam1

    Повећање интензитета за примењује дифрактометар фактор 10може бити добијен у следећим апликацијама

    Анализа танких слојева (високорезолуциона, grazing incidence, рефлектометреија)

    Малим угловима

    У стандардним мерењима нема значајне промене интензитета.

    Parallel Beam геометријаповећање интензитета?


    XRPD – примењује дифрактометар Облик узорака, Препарација узорака

    • Плексиглас или челични носачи облика диска за узорке у облику праха (рандом орјентисан), идеалан 108 до 1010 кристалита (неколико μm)

    • Носач за узорке са преферентном орјентацијоим

    • Носач за узорке у форми фолија, филтера и танких филмова

    • Носачи са заштитном фолијом за узорке осетљиве на спољашње утицаје или течности

    • Носач са ниском униформном позадином за веома мале количине узорка

    • Нерегуларни облици узорака

    • Узорци од пресованог праха

    • Филтер папир


    ЗАДУЖЕЊЕ примењује дифрактометар КОРИСНИЦИИСКОРИШЋЕНОСТ

    1.Миодраг Митрић

    2.Војислав Спасојевић

    3.Владан Кусигерски

    1. Института Винча, Београд

    2.Институт техничких наука САНУ, Београд

    3.Центар за мултидисциплинарне студије, Београд

    4.Факултет техничких наука, Нови Сад

    5. Природно-математички факултет, Нови Сад

    6. ИХТМ, Београд

    7. Технички факултет, Чачак

    8. Факултет физичке хемије, Београд

    9. Институт “Јожеф Штефан” , Љубљана,Словенија

    10. Институт за математику, физику и механику, Љубљана


    ПОТРЕБЕ примењује дифрактометар

    • Улазни монохроматор

    • Високо-ниско температурска комопра

    • Варјабилни дивергентни слит

    • Излазни радијални слит


    RE примењује дифрактометар xY1-xF3

    La2FeCrO3

    NdFeB-мешавина фаза

    Bi4Zr3O12-механохемија

    Bi4Hf3O12-механохемија

    NiFe2O4+ SiO2Композит-механохемија

    LiMn(Cr,Zn,Co)2O4

    Ni1-xHFx -интерметалици

    Co2TiO4

    (Ni,Zn)Fe2O4

    Композитни биоматеријали

    HAp+polimer

    Кристална грађа графитних влакана

    Превлака TiN na Fe

    Нанокомпозити

    PS +Fe

    EVA+Fe

    PBT+Fe

    SAN+Fe

    Нанокомпозити

    полимер+SiO2-amorfni

    Koloidni rastvor SiO2+EuO

    РЕЗУЛТАТИ
