第3章 主 板

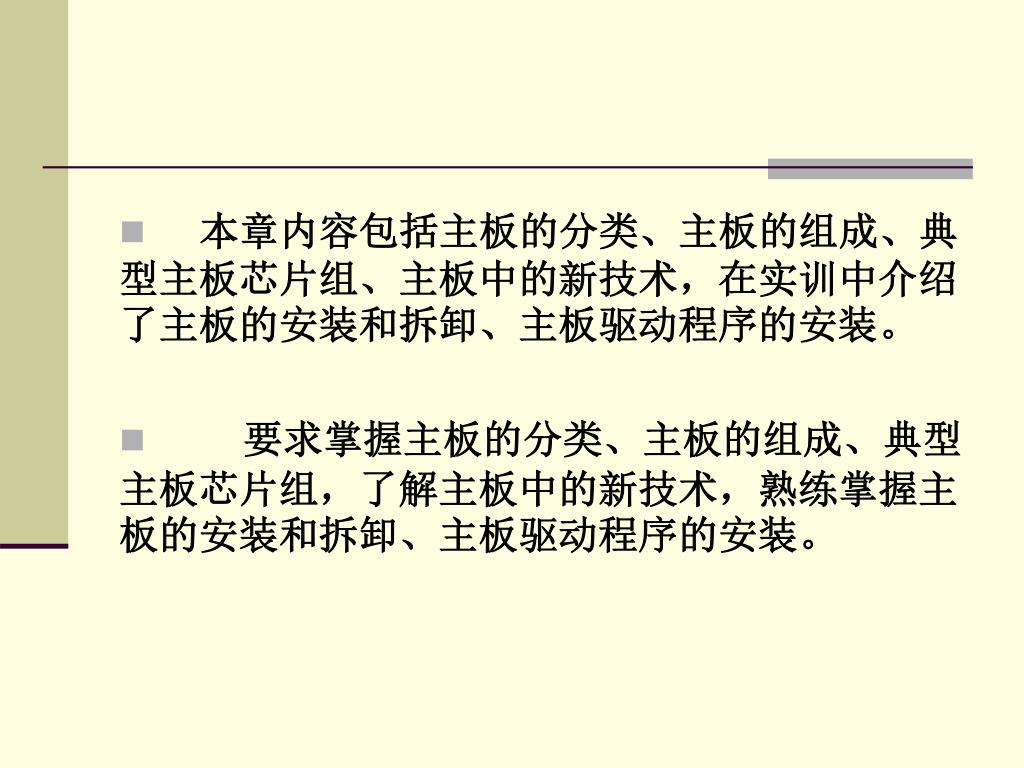

3.1 本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。主板的分类

3.1.1 按主板上使用的CPU架构分类

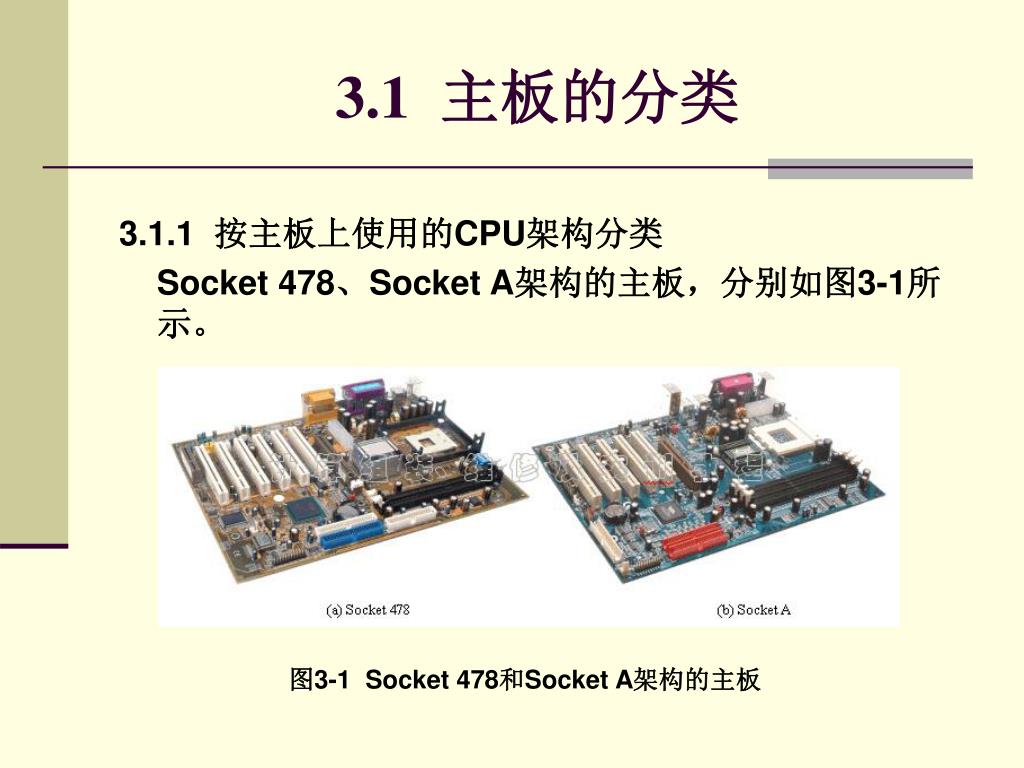

Socket 478、Socket A架构的主板,分别如图3-1所示。

图3-1 Socket 478和Socket A架构的主板


3 1 2
3.1.2 本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。按主板的结构分类

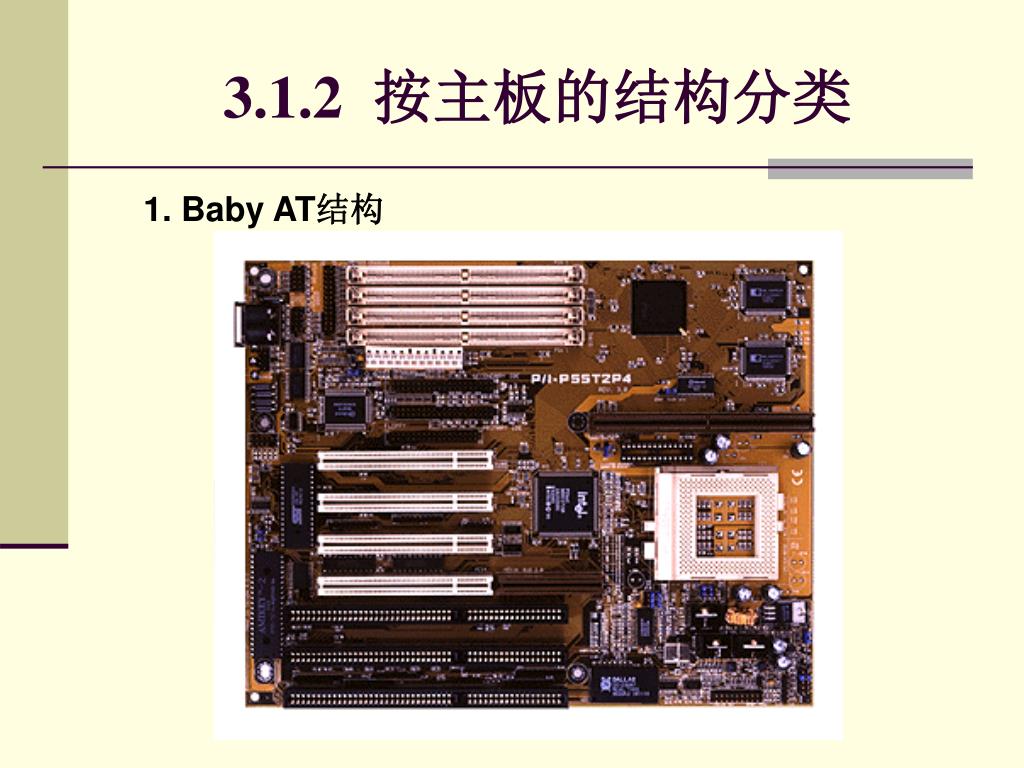

1. Baby AT结构


  • 2. ATX本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。和Micro ATX结构

  • (1) ATX结构

  • 标准ATX主板结构如图3-2所示。

  • (2) Micro ATX结构

  • Micro ATX主板结构如图3-3所示。

图3-2 标准ATX主板 图3-3 Micro ATX主板

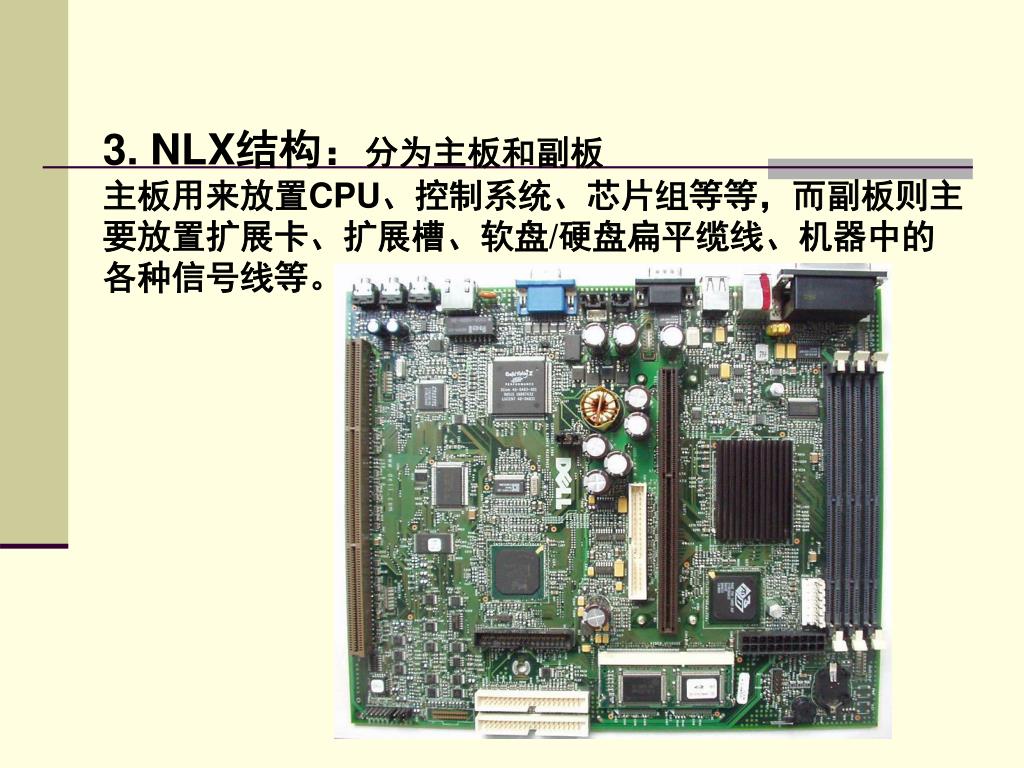

3. NLX本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。结构:分为主板和副板

主板用来放置CPU、控制系统、芯片组等等,而副板则主要放置扩展卡、扩展槽、软盘/硬盘扁平缆线、机器中的各种信号线等。


4 btx
4. BTX本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。结构

图3-4 BTX型结构主板示意图


3 1 3
3.1.3 本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。按逻辑控制芯片组分类

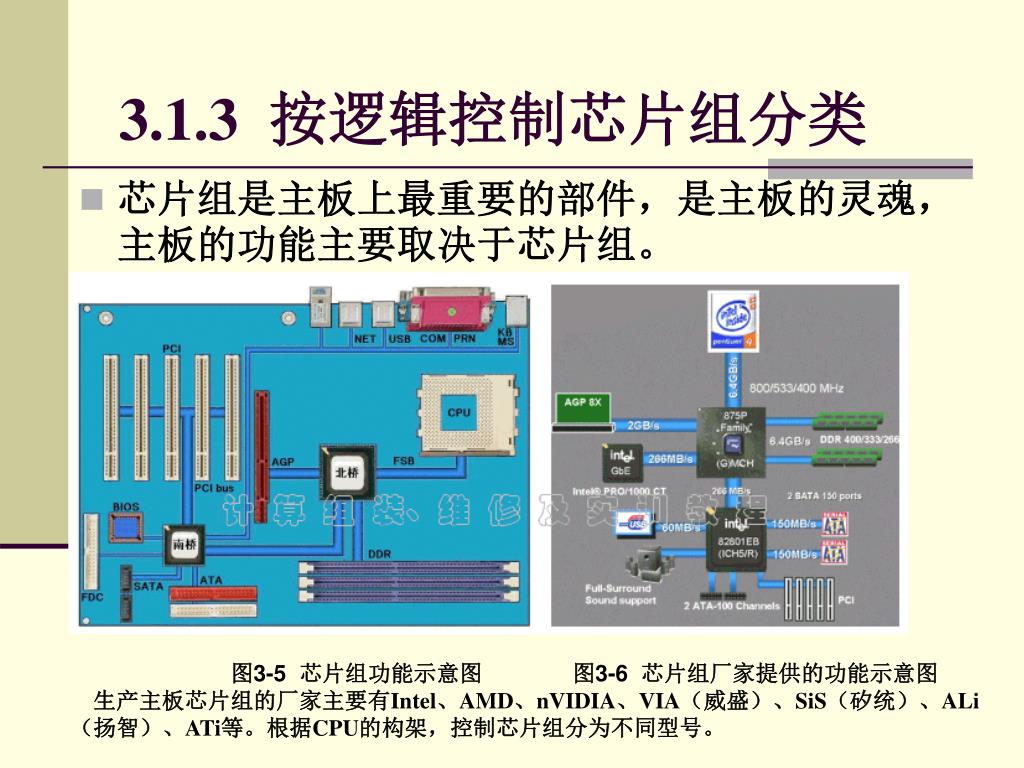

  • 芯片组是主板上最重要的部件,是主板的灵魂,主板的功能主要取决于芯片组。

图3-5 芯片组功能示意图 图3-6 芯片组厂家提供的功能示意图

生产主板芯片组的厂家主要有Intel、AMD、nVIDIA、VIA(威盛)、SiS(矽统)、ALi(扬智)、ATi等。根据CPU的构架,控制芯片组分为不同型号。


3 1 4

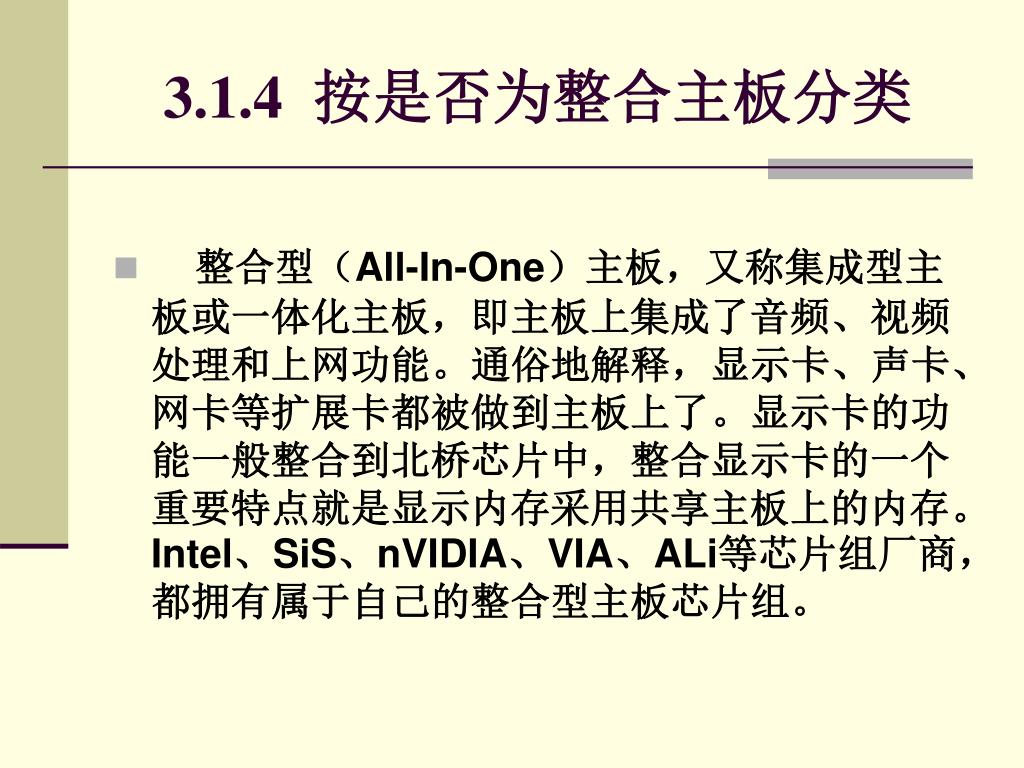

3.1.4 本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。按是否为整合主板分类

  • 整合型(All-In-One)主板,又称集成型主板或一体化主板,即主板上集成了音频、视频处理和上网功能。通俗地解释,显示卡、声卡、网卡等扩展卡都被做到主板上了。显示卡的功能一般整合到北桥芯片中,整合显示卡的一个重要特点就是显示内存采用共享主板上的内存。Intel、SiS、nVIDIA、VIA、ALi等芯片组厂商,都拥有属于自己的整合型主板芯片组。


3 1 5
3.1.5 本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。按生产主板的厂家分类

  • 生产主板芯片组的厂家虽然只有Intel、AMD、nVIDIA、VIA(威盛)、SiS(矽统)、ALi(扬智)等几家,

  • 但生产主板的厂家却很多。市场上常见的主板品牌有:微星(MSI)、华硕(ASUS)、佰钰(Acorp)、建碁(Aopen)、磐正(EPoX)、升技(Abit)、硕泰克(Soltek)、映泰(BIOSTAR)、捷波(Jetway)、技嘉(Gigabyte)、联想(QDI)等。


3.2 本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。主板的组成

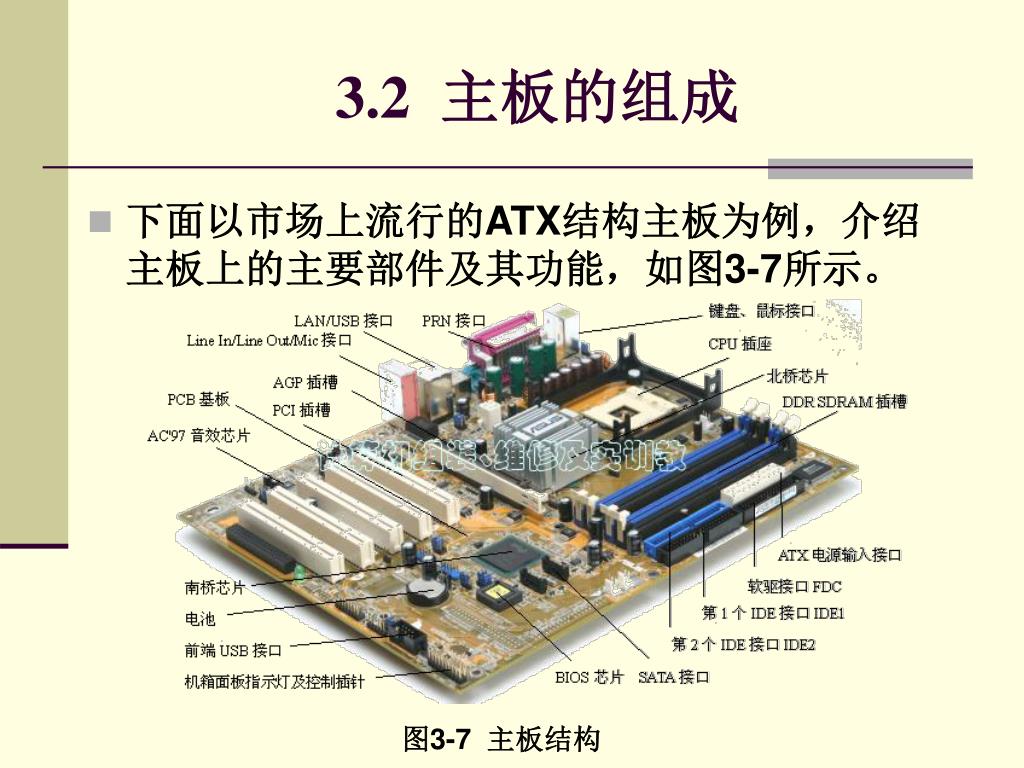

  • 下面以市场上流行的ATX结构主板为例,介绍主板上的主要部件及其功能,如图3-7所示。

图3-7 主板结构


3 2 1 pcb

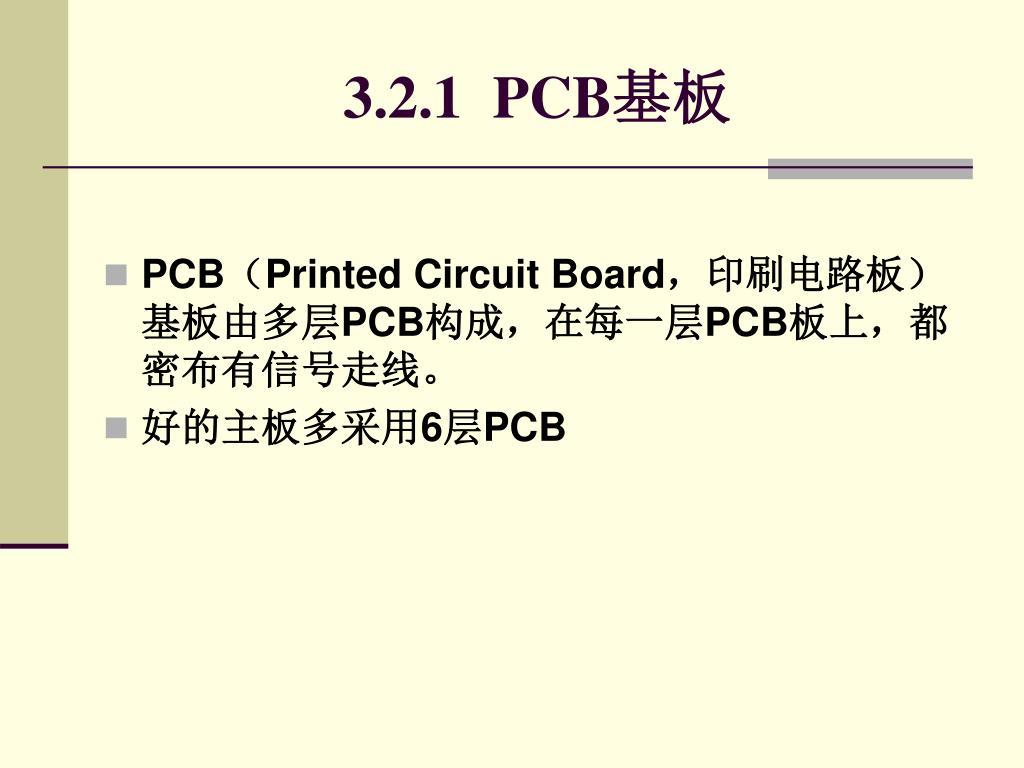

3.2.1 PCB本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。基板

  • PCB(Printed Circuit Board,印刷电路板)基板由多层PCB构成,在每一层PCB板上,都密布有信号走线。

  • 好的主板多采用6层PCB


3 2 2 cpu
3.2.2 CPU本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。插座

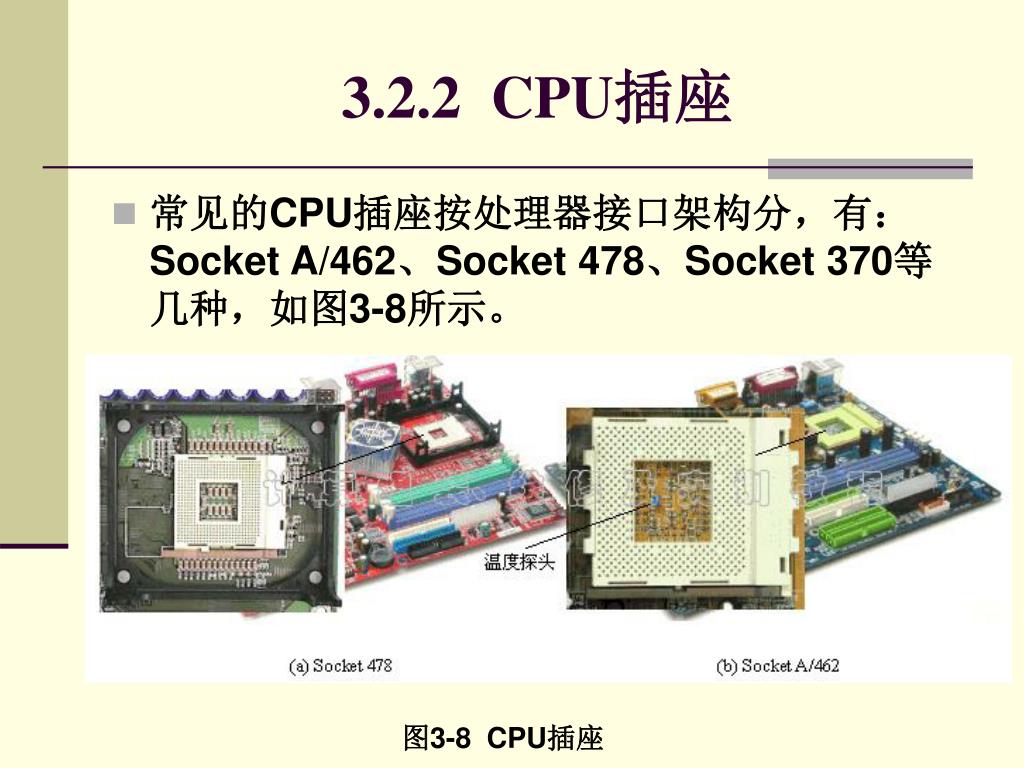

  • 常见的CPU插座按处理器接口架构分,有:Socket A/462、Socket 478、Socket 370等几种,如图3-8所示。

图3-8 CPU插座


3 2 3
3.2.3 本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。主板芯片组

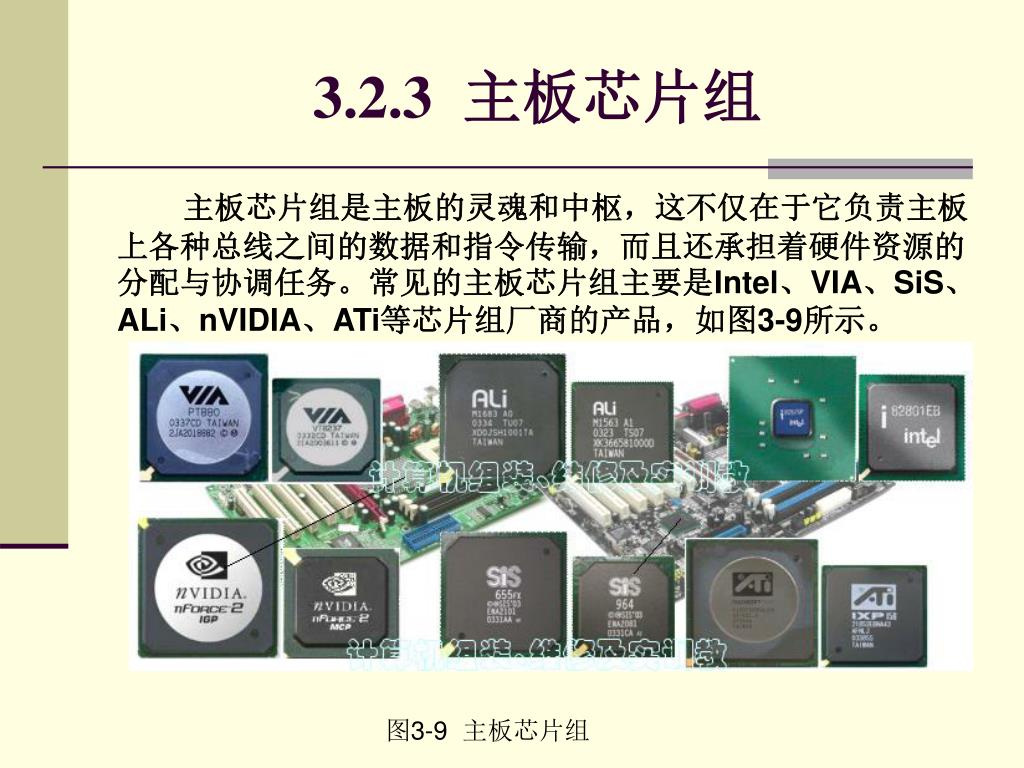

主板芯片组是主板的灵魂和中枢,这不仅在于它负责主板上各种总线之间的数据和指令传输,而且还承担着硬件资源的分配与协调任务。常见的主板芯片组主要是Intel、VIA、SiS、ALi、nVIDIA、ATi等芯片组厂商的产品,如图3-9所示。

图3-9 主板芯片组


3 2 4
3.2.4 本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。总线扩展槽

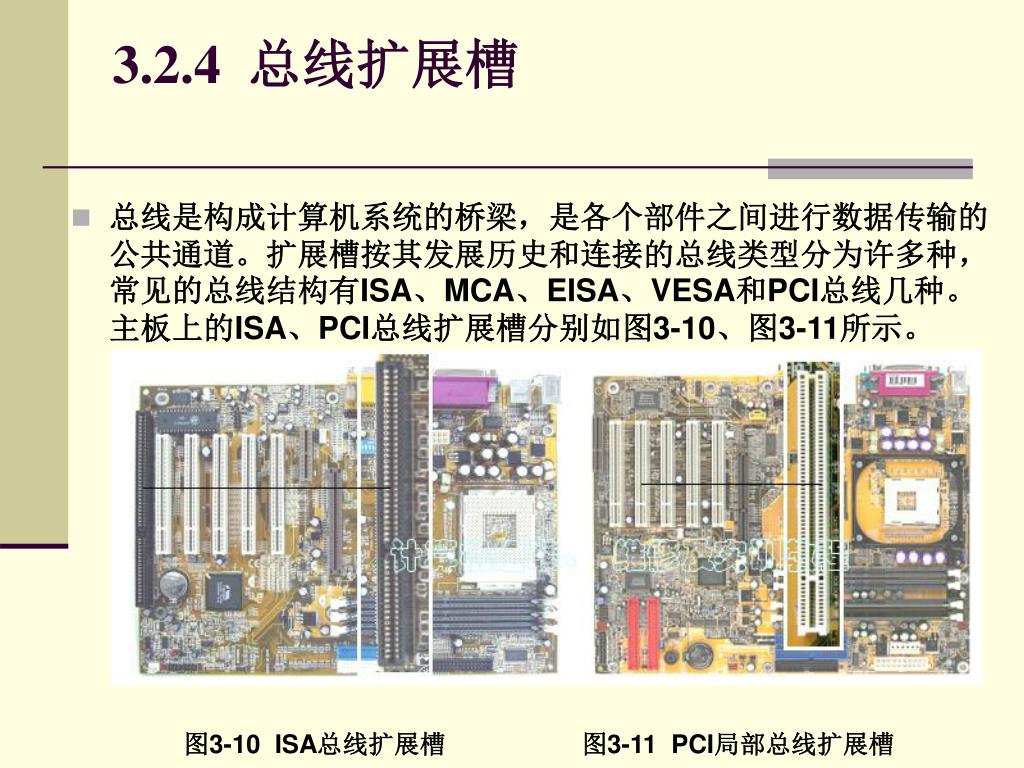

  • 总线是构成计算机系统的桥梁,是各个部件之间进行数据传输的公共通道。扩展槽按其发展历史和连接的总线类型分为许多种,常见的总线结构有ISA、MCA、EISA、VESA和PCI总线几种。主板上的ISA、PCI总线扩展槽分别如图3-10、图3-11所示。

图3-10 ISA总线扩展槽 图3-11 PCI局部总线扩展槽


3 2 5 agp
3.2.5 AGP本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。接口插槽

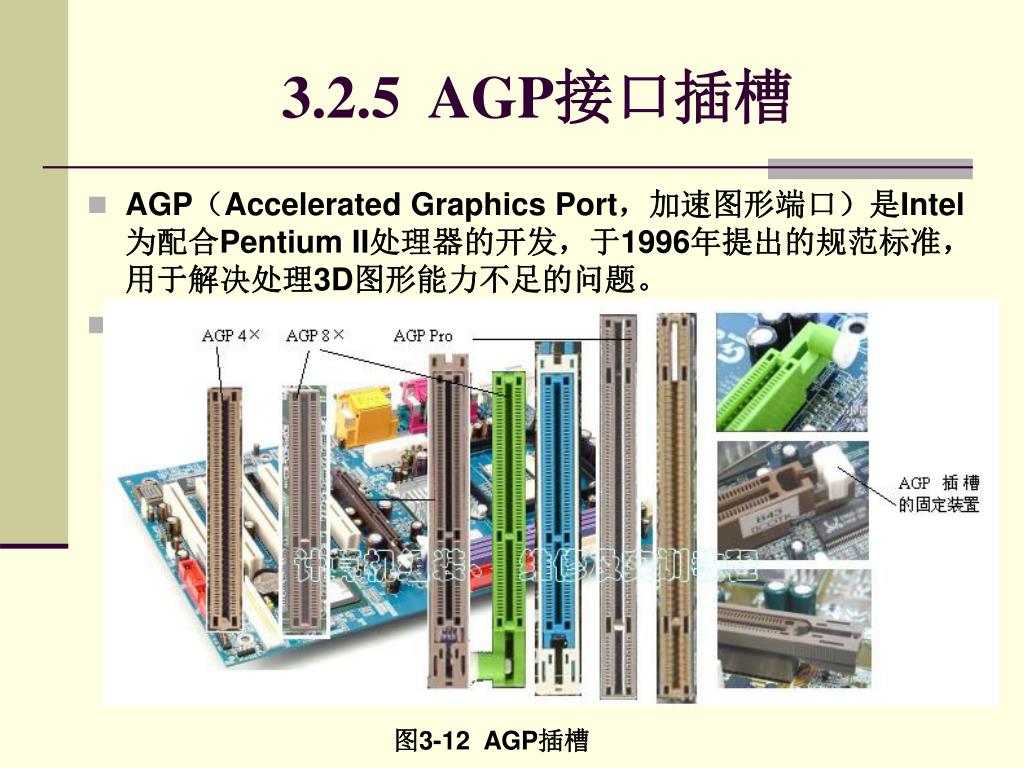

  • AGP(Accelerated Graphics Port,加速图形端口)是Intel为配合Pentium II处理器的开发,于1996年提出的规范标准,用于解决处理3D图形能力不足的问题。

  • 不同规格的AGP插槽,如图3-12所示。

图3-12 AGP插槽


PCIe本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。总线结构

优点:PCIE作为系统总线,与PCI相比有太多的优点。PCI Express最大的优势就在于带宽的增加和灵活的扩展性能。与PCI所有设备共享同一条总线资源不同,PCI Express总线采用点对点技术,能够为每一块设备分配独享通道带宽,不需要在设备之间共享资源,充分保障各设备的带宽资源,提高数据传输速率


pcie本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。

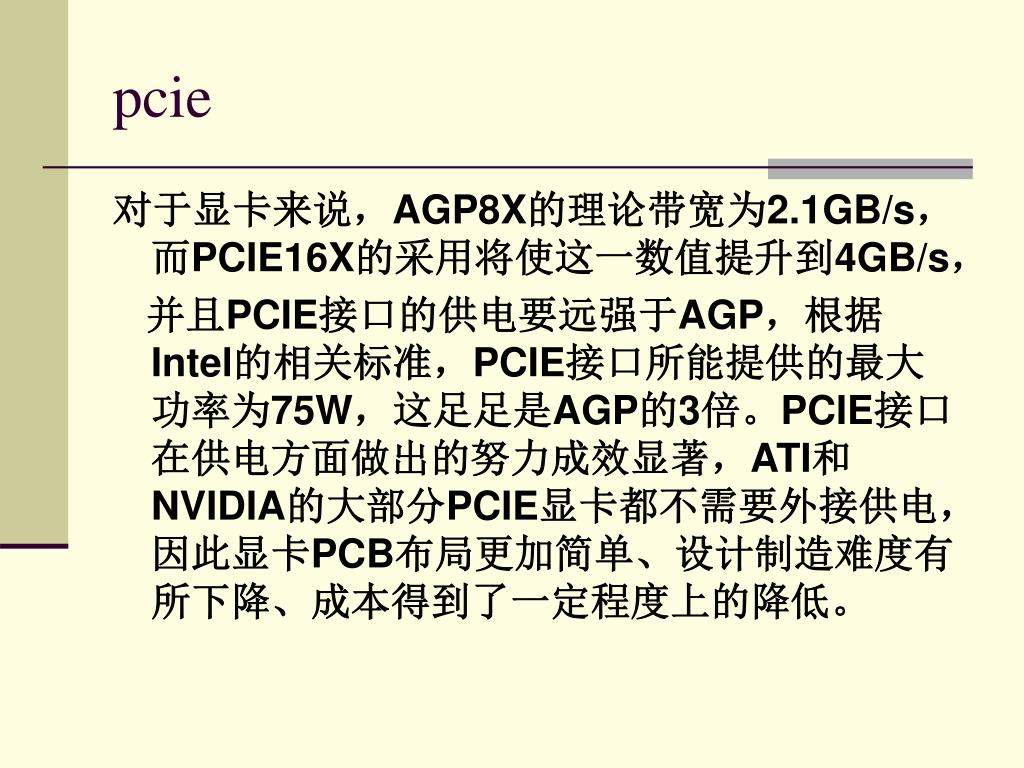

对于显卡来说,AGP8X的理论带宽为2.1GB/s,而PCIE16X的采用将使这一数值提升到4GB/s,

并且PCIE接口的供电要远强于AGP,根据Intel的相关标准,PCIE接口所能提供的最大功率为75W,这足足是AGP的3倍。PCIE接口在供电方面做出的努力成效显著,ATI和NVIDIA的大部分PCIE显卡都不需要外接供电,因此显卡PCB布局更加简单、设计制造难度有所下降、成本得到了一定程度上的降低。


3 2 6
3.2.6 本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。内存插槽

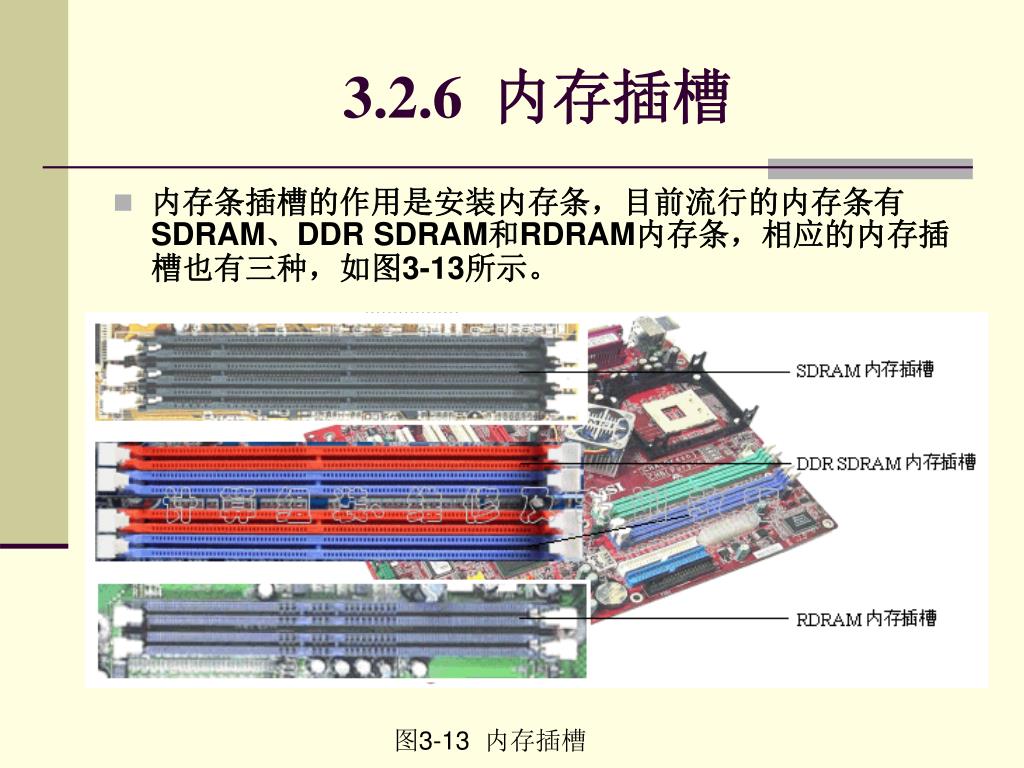

  • 内存条插槽的作用是安装内存条,目前流行的内存条有SDRAM、DDR SDRAM和RDRAM内存条,相应的内存插槽也有三种,如图3-13所示。

图3-13 内存插槽


3 2 7 bios
3.2.7 BIOS本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。单元

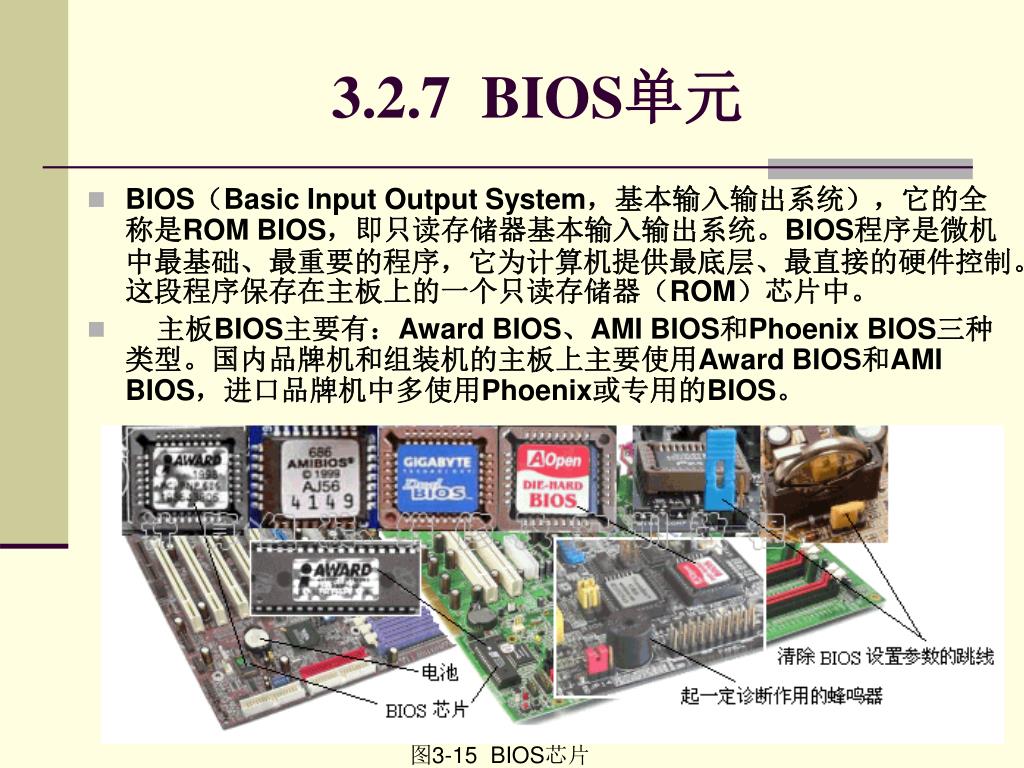

  • BIOS(Basic Input Output System,基本输入输出系统),它的全称是ROM BIOS,即只读存储器基本输入输出系统。BIOS程序是微机中最基础、最重要的程序,它为计算机提供最底层、最直接的硬件控制。这段程序保存在主板上的一个只读存储器(ROM)芯片中。

  • 主板BIOS主要有:Award BIOS、AMI BIOS和Phoenix BIOS三种类型。国内品牌机和组装机的主板上主要使用Award BIOS和AMI BIOS,进口品牌机中多使用Phoenix或专用的BIOS。

图3-15 BIOS芯片


3 2 8
3.2.8 本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。供电单元

1. 电源插座

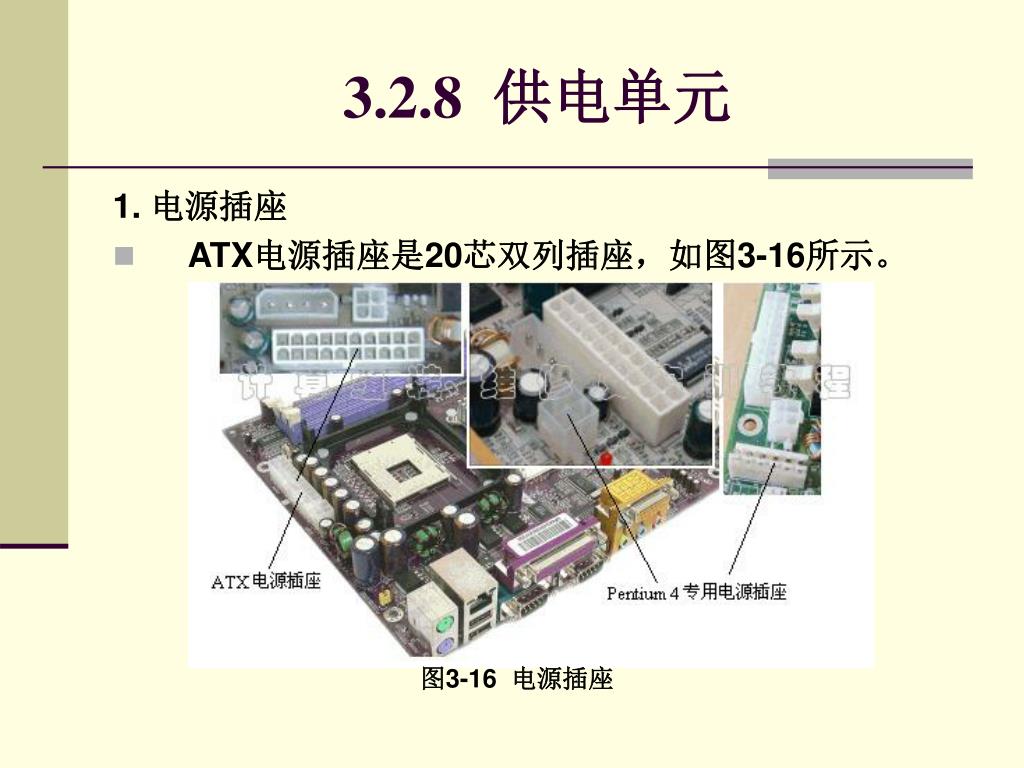

  • ATX电源插座是20芯双列插座,如图3-16所示。

图3-16 电源插座


2 cpu
2. CPU本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。供电单元

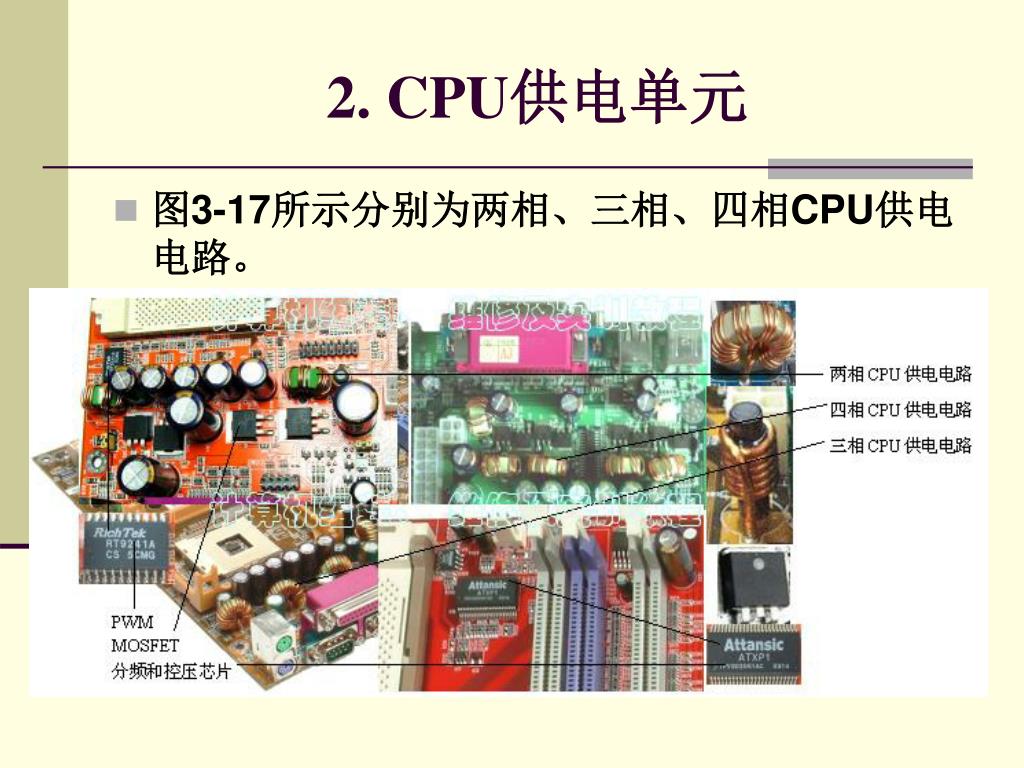

  • 图3-17所示分别为两相、三相、四相CPU供电电路。

图3-17 主板CPU的供电电路


3本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。相

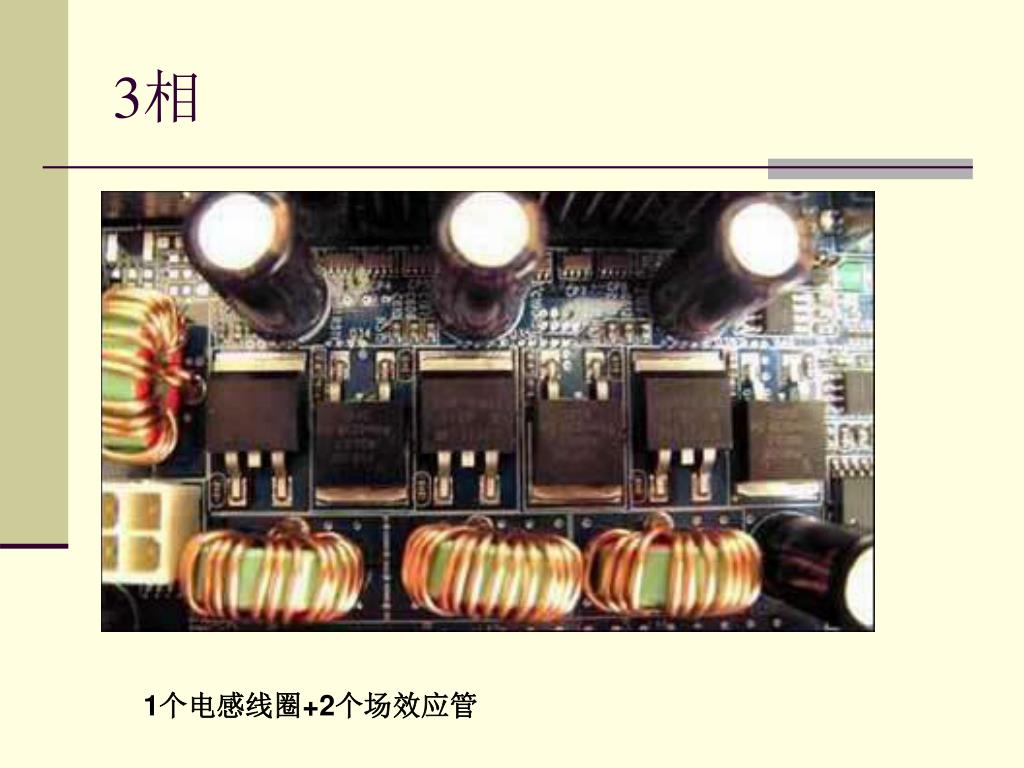

1个电感线圈+2个场效应管

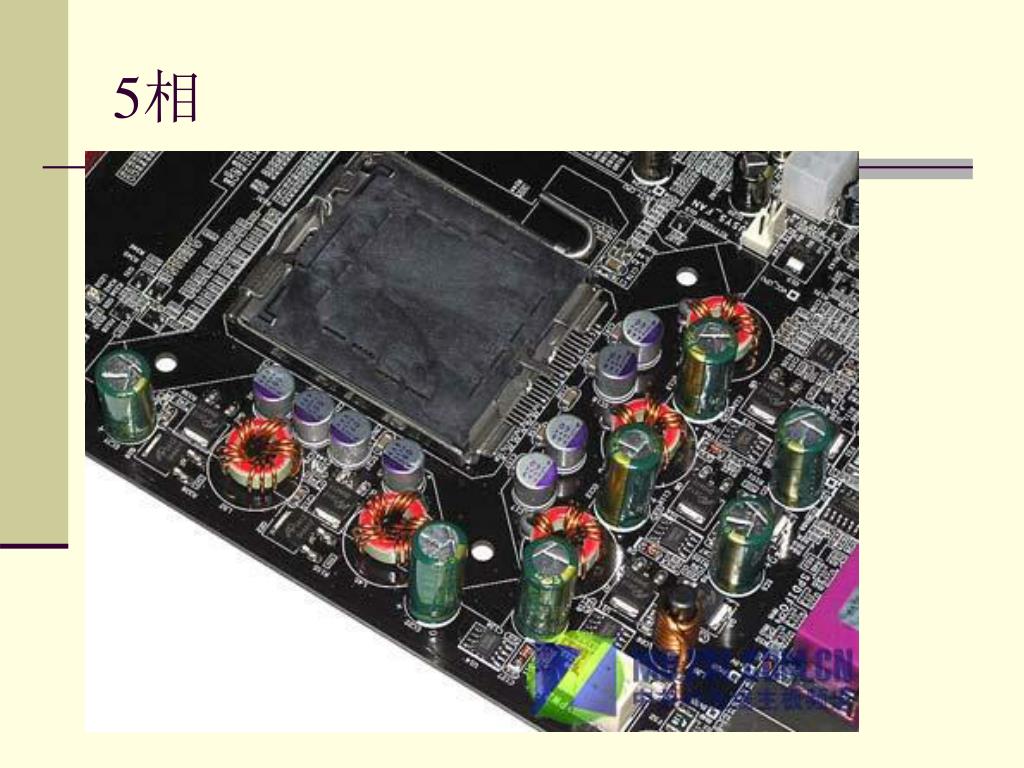

5本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。相


3 2 9
3.2.9 本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。硬盘、光驱、软驱接口

1. IDE接口插槽

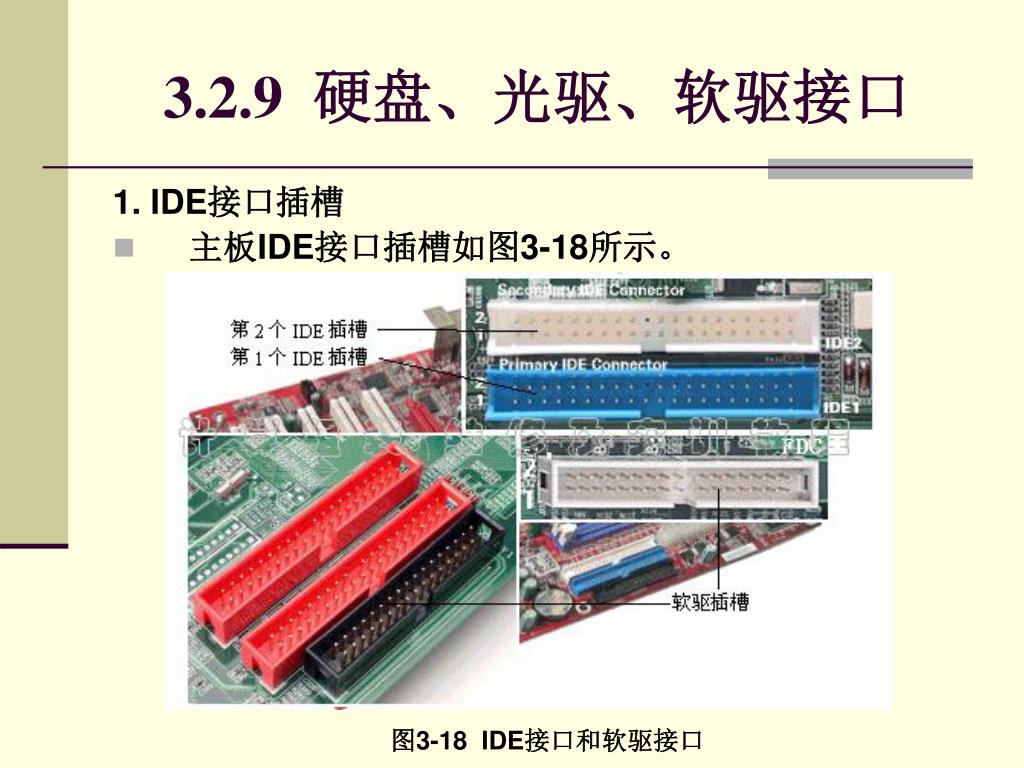

  • 主板IDE接口插槽如图3-18所示。

图3-18 IDE接口和软驱接口

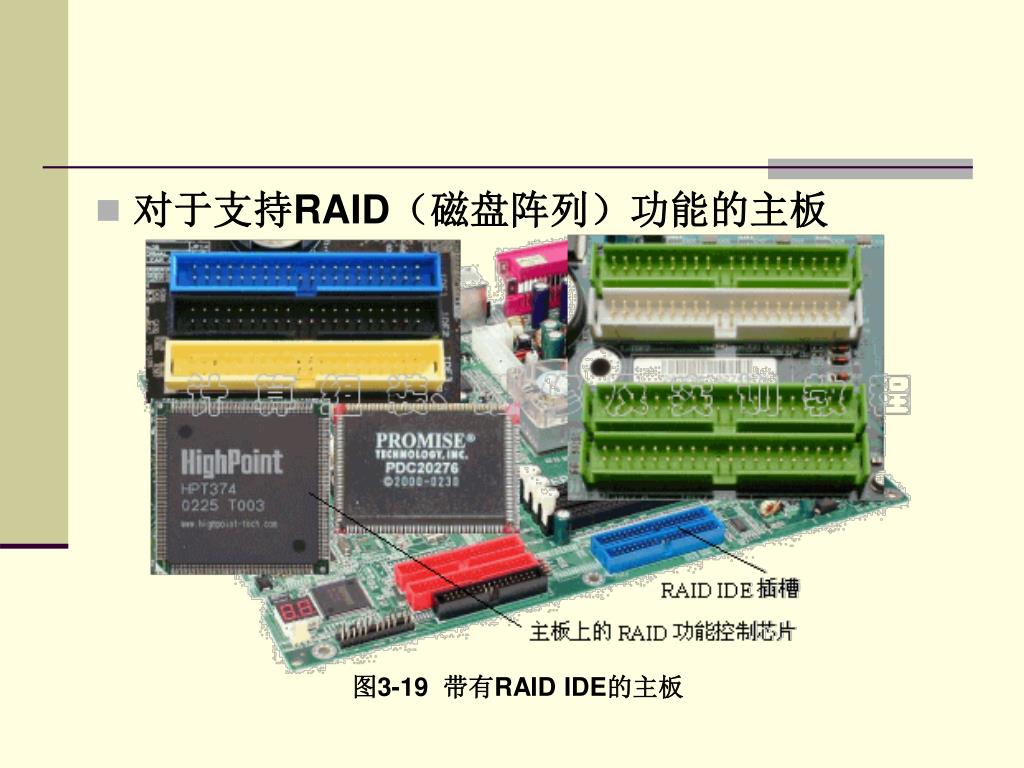

  • 对于支持本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。RAID(磁盘阵列)功能的主板

图3-19 带有RAID IDE的主板


2. 本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。软盘驱动器接口插座

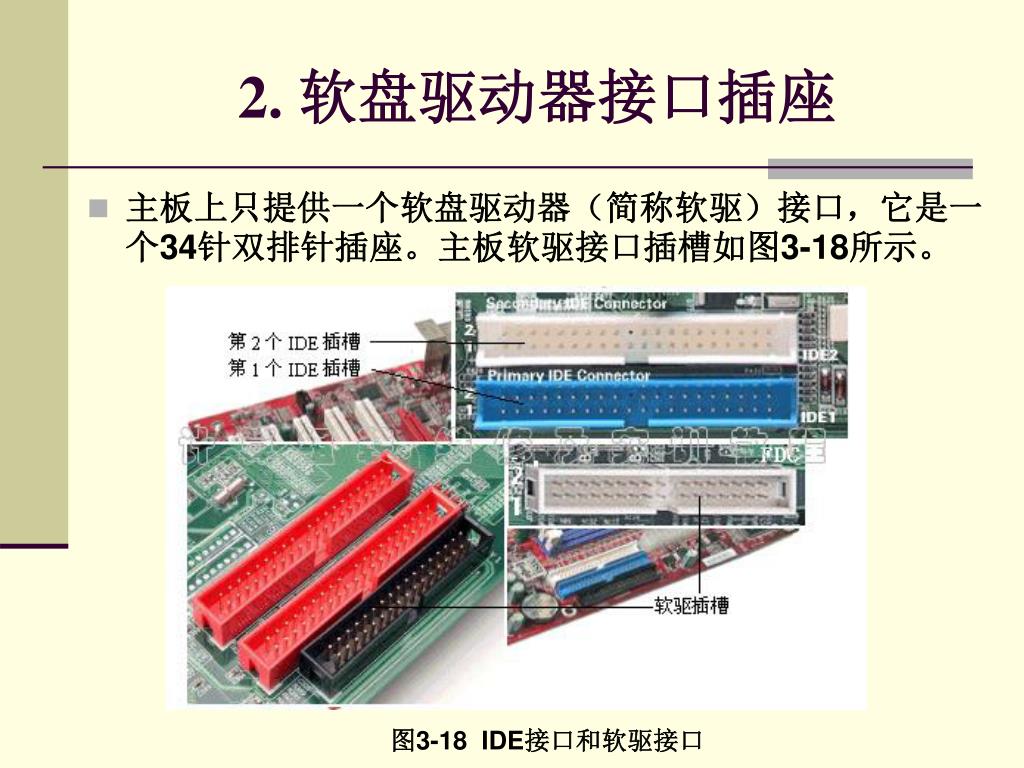

  • 主板上只提供一个软盘驱动器(简称软驱)接口,它是一个34针双排针插座。主板软驱接口插槽如图3-18所示。

图3-18 IDE接口和软驱接口


3 serial ata
3. Serial ATA本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。接口插座

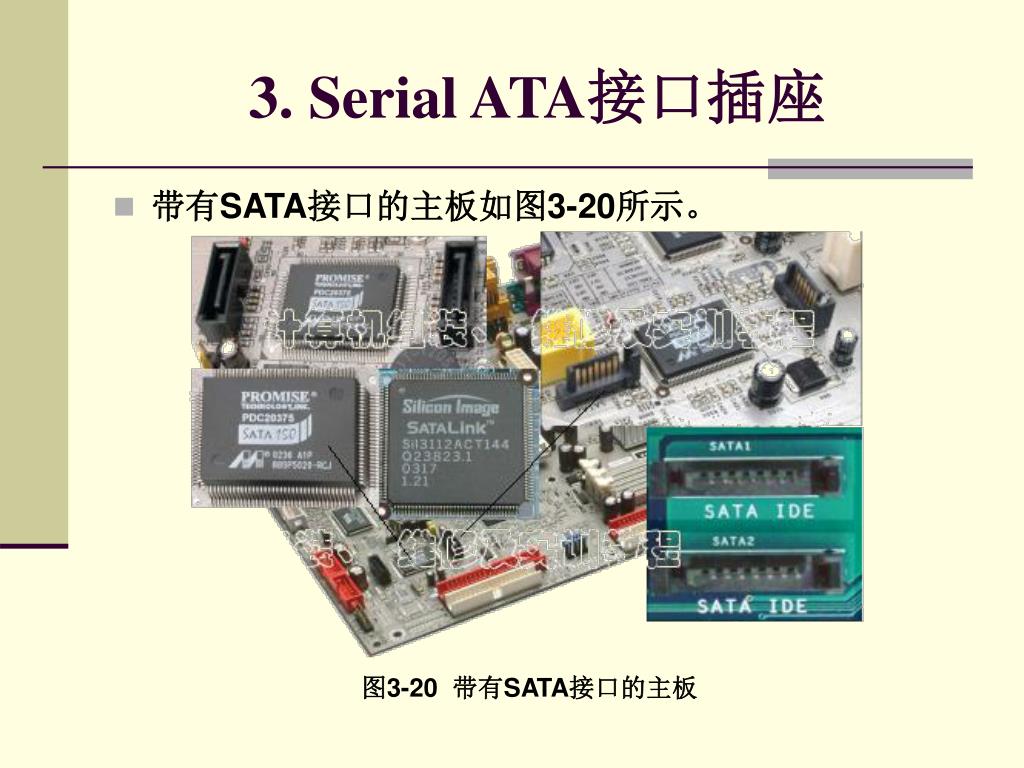

  • 带有SATA接口的主板如图3-20所示。

图3-20 带有SATA接口的主板


3 2 10
3.2.10 本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。板载声卡、网卡控制芯片

1. 板载声卡控制芯片

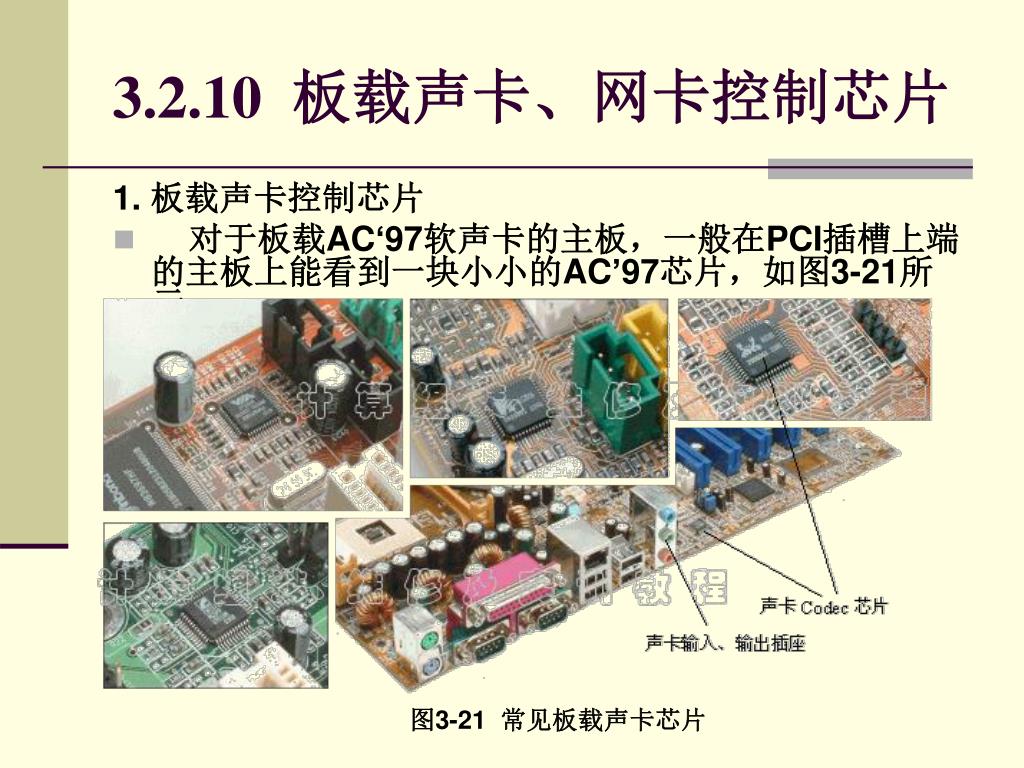

  • 对于板载AC‘97软声卡的主板,一般在PCI插槽上端的主板上能看到一块小小的AC’97芯片,如图3-21所示。

图3-21 常见板载声卡芯片


2. 本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。板载网卡控制芯片

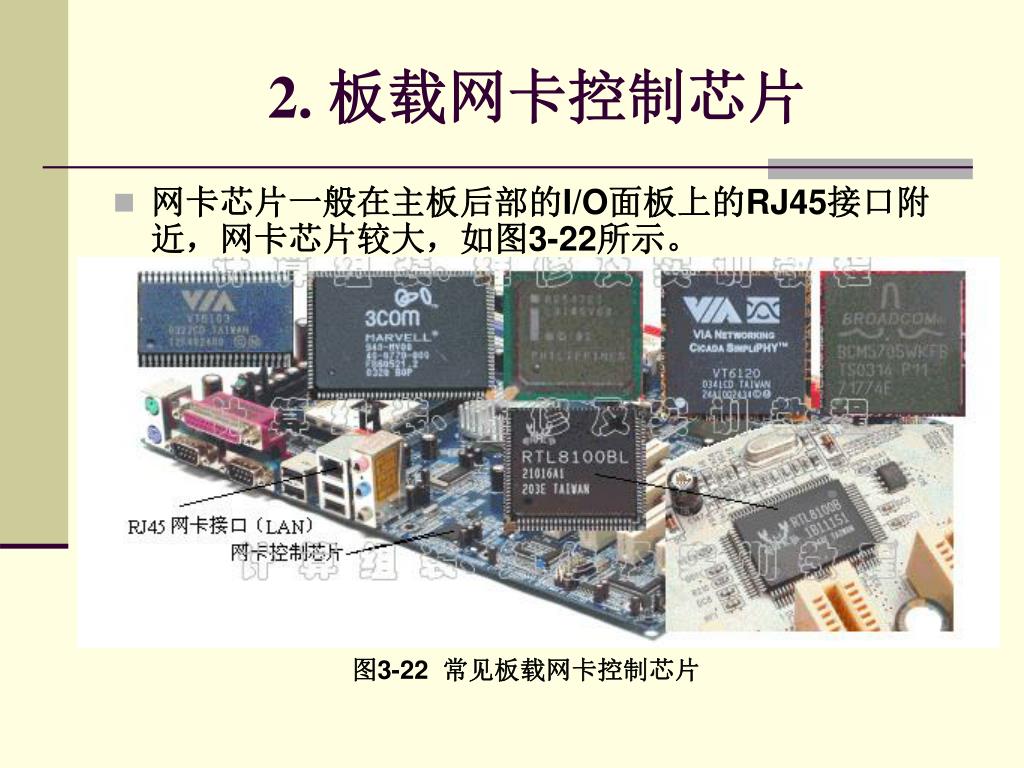

  • 网卡芯片一般在主板后部的I/O面板上的RJ45接口附近,网卡芯片较大,如图3-22所示。

图3-22 常见板载网卡控制芯片


3 2 11 usb
3.2.11 USB本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。控制芯片

1. USB控制芯片

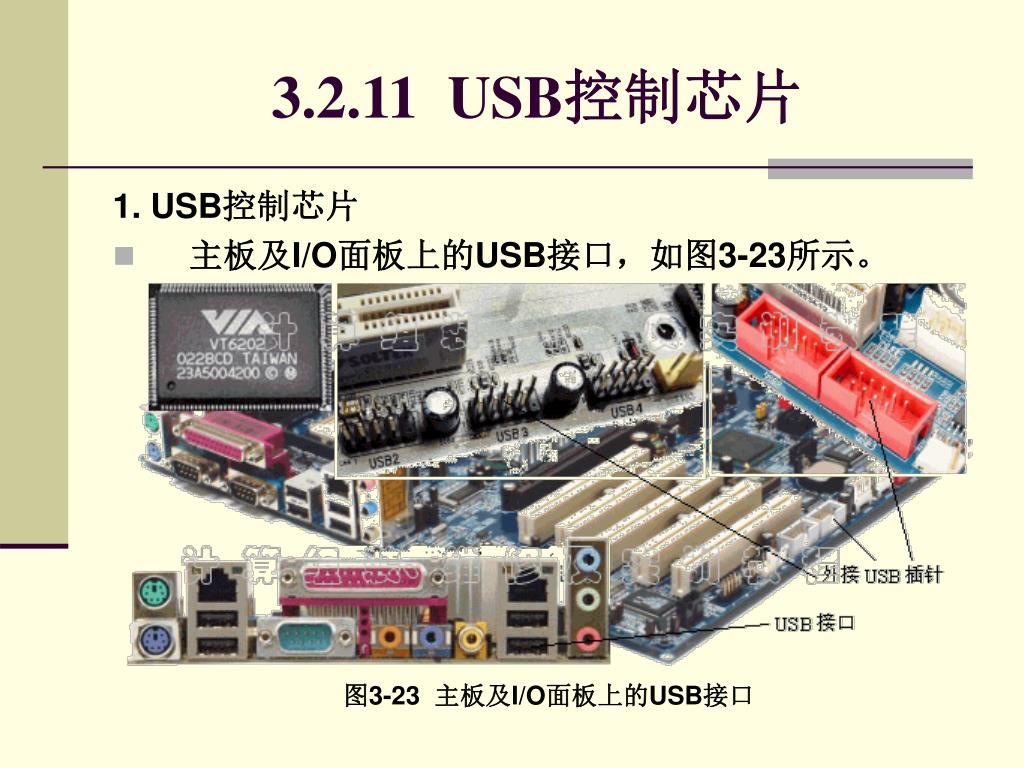

  • 主板及I/O面板上的USB接口,如图3-23所示。

图3-23 主板及I/O面板上的USB接口


2 ieee1394
2. IEEE1394本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。控制芯片

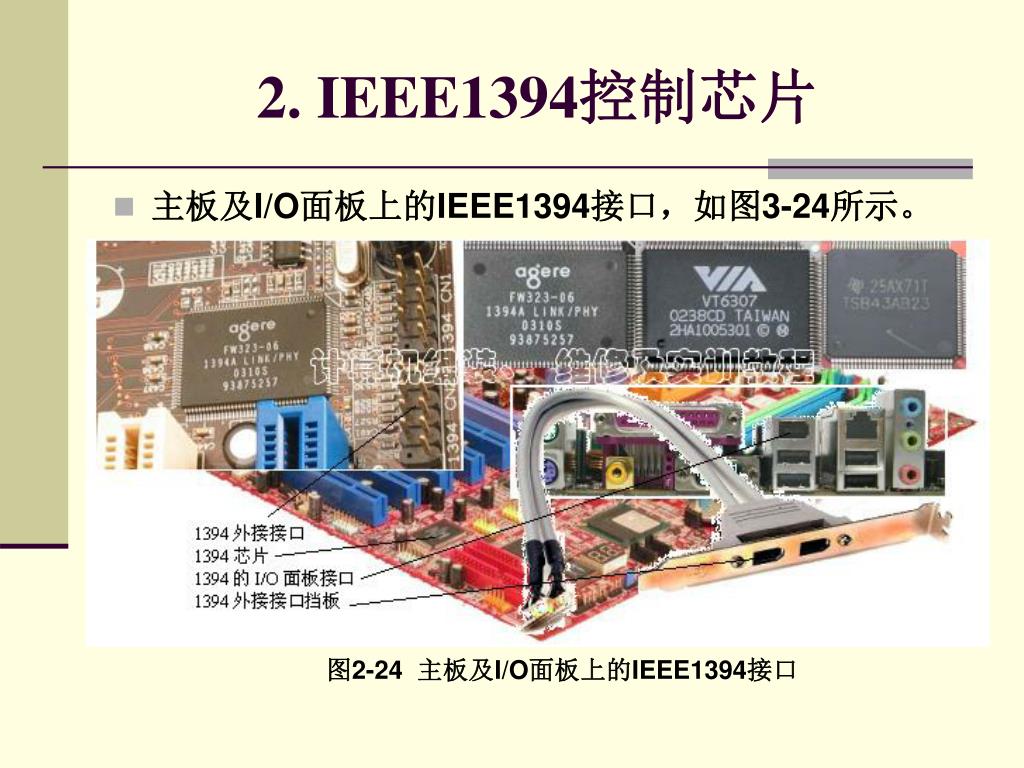

  • 主板及I/O面板上的IEEE1394接口,如图3-24所示。

图2-24 主板及I/O面板上的IEEE1394接口


3 2 12 dip
3.2.12 本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。跳线、DIP、插针

  • 1. 跳线

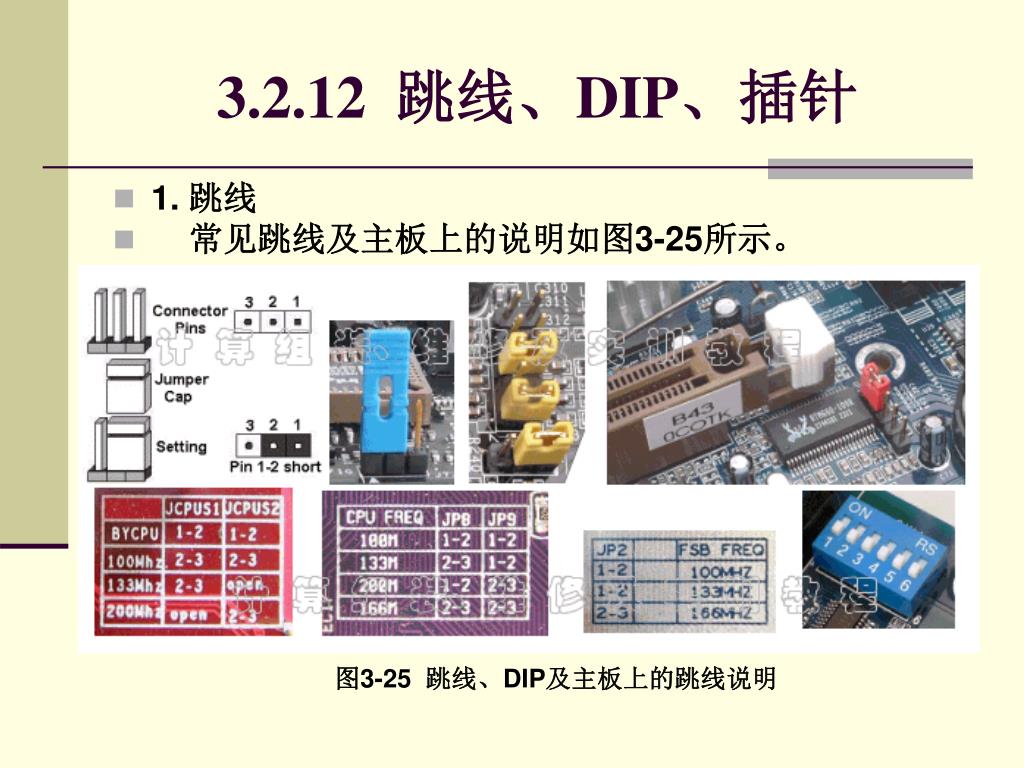

  • 常见跳线及主板上的说明如图3-25所示。

图3-25 跳线、DIP及主板上的跳线说明


2 dip
2. DIP本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。开关

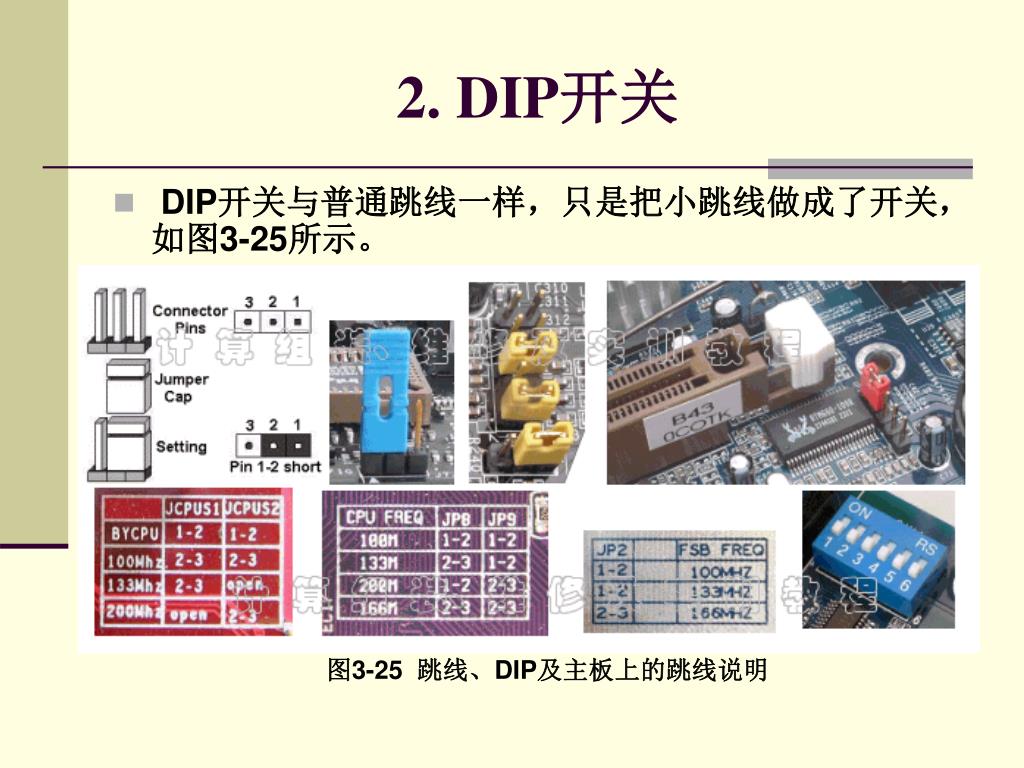

  • DIP开关与普通跳线一样,只是把小跳线做成了开关,如图3-25所示。

图3-25 跳线、DIP及主板上的跳线说明


3. 本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。插针

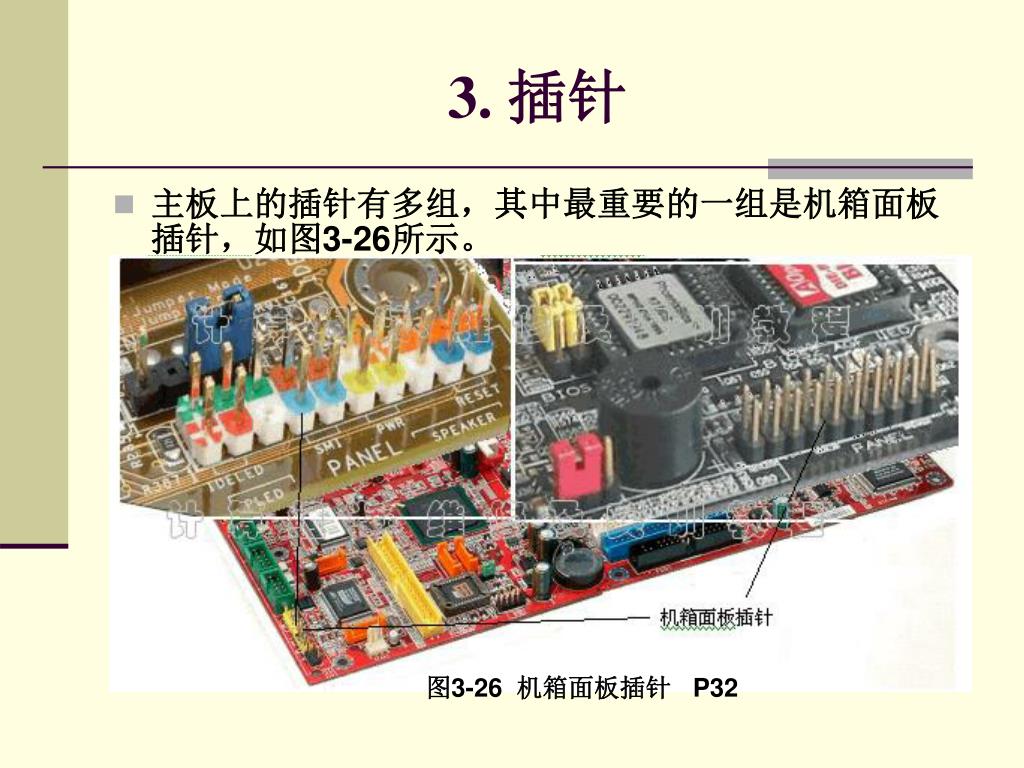

  • 主板上的插针有多组,其中最重要的一组是机箱面板插针,如图3-26所示。

图3-26 机箱面板插针 P32


3 2 13
3.2.13 本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。时钟发生器

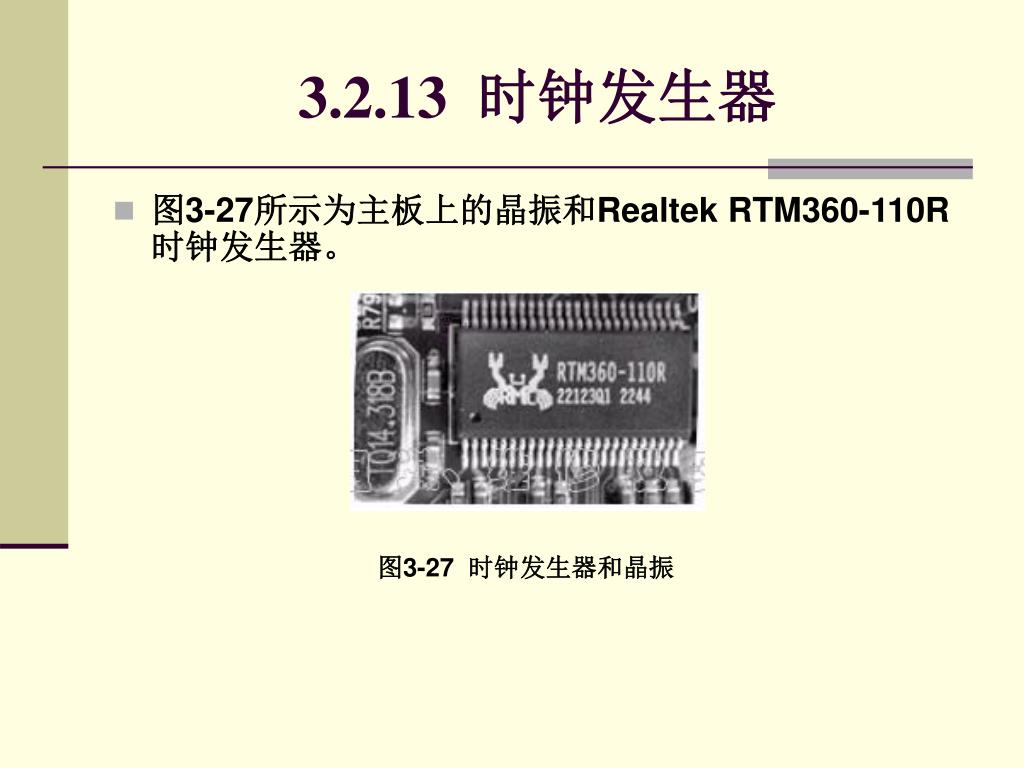

  • 图3-27所示为主板上的晶振和Realtek RTM360-110R时钟发生器。

图3-27 时钟发生器和晶振


3 2 14
3.2.14 本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。硬件监控芯片

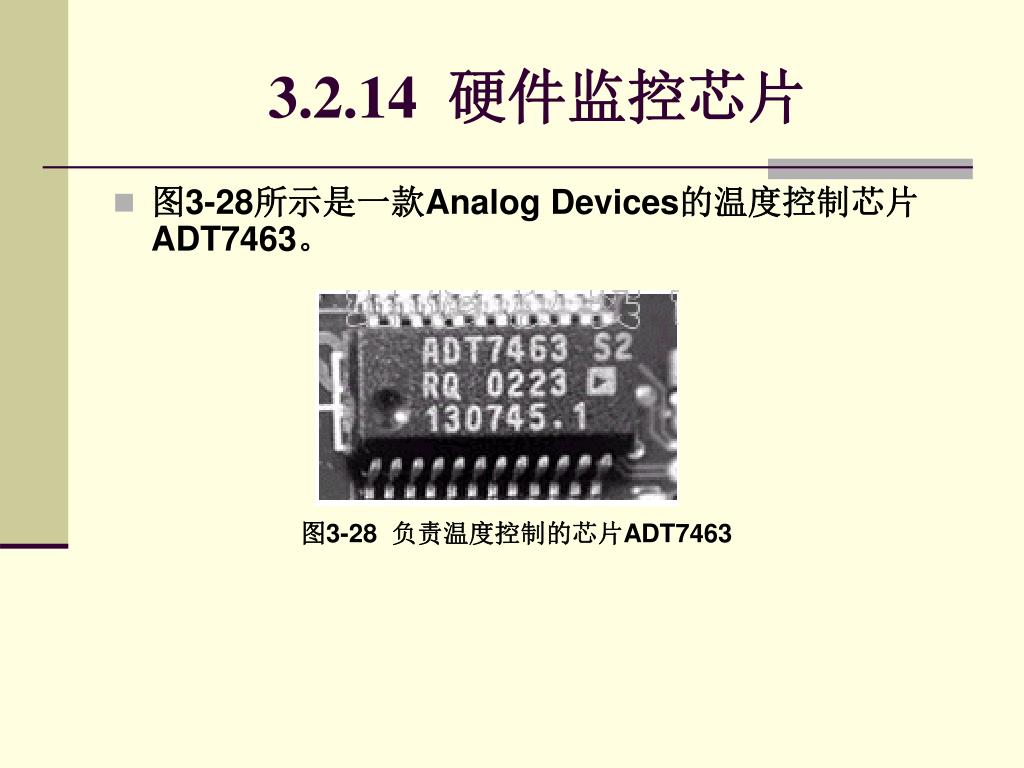

  • 图3-28所示是一款Analog Devices的温度控制芯片ADT7463。

图3-28 负责温度控制的芯片ADT7463

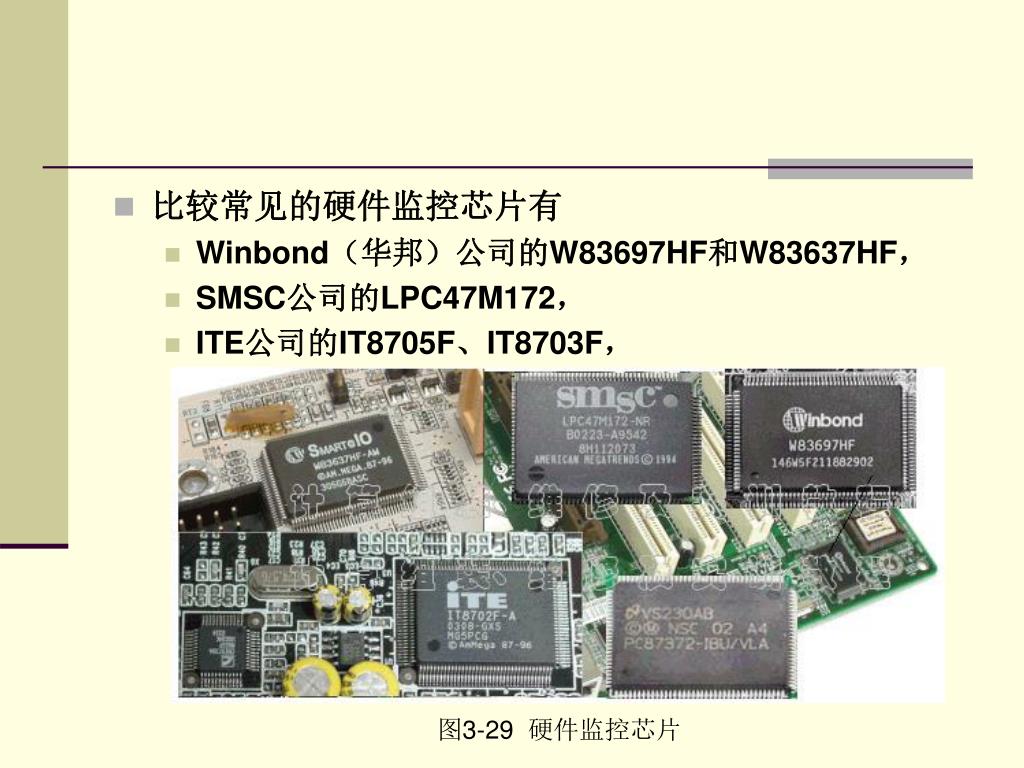

  • 比较常见的硬件监控芯片有本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。

    • Winbond(华邦)公司的W83697HF和W83637HF,

    • SMSC公司的LPC47M172,

    • ITE公司的IT8705F、IT8703F,

图3-29 硬件监控芯片

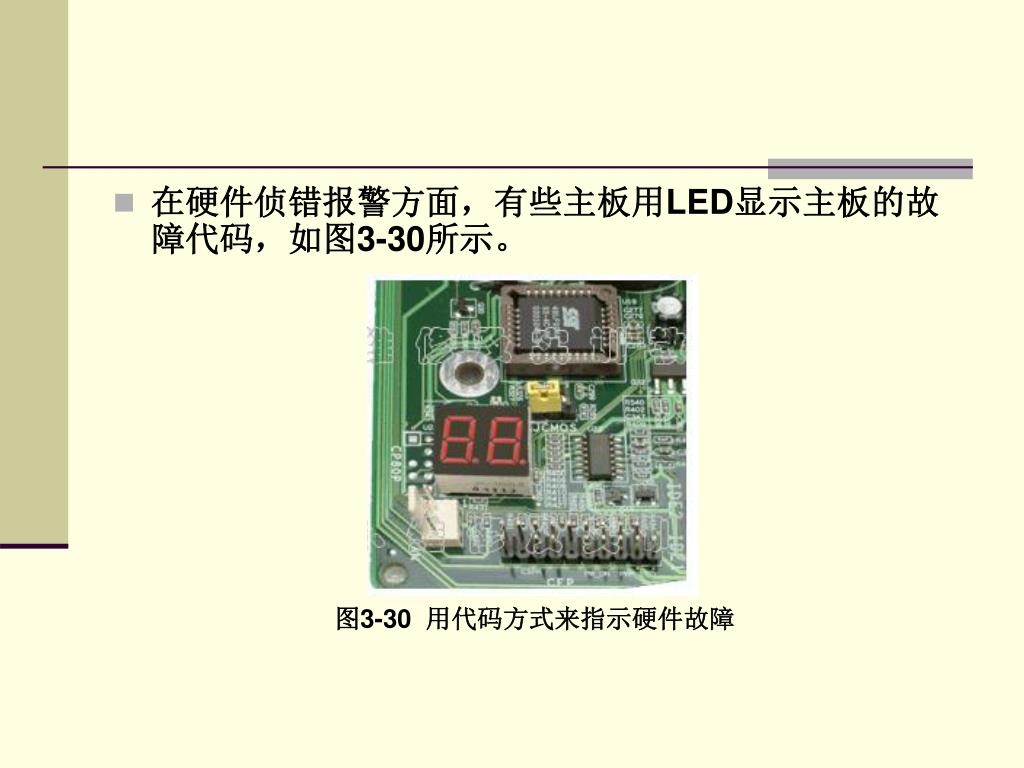

  • 在硬件侦错报警方面,有些主板用本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。LED显示主板的故障代码,如图3-30所示。

图3-30 用代码方式来指示硬件故障


3 2 15 i o
3.2.15 I/O本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。接口面板

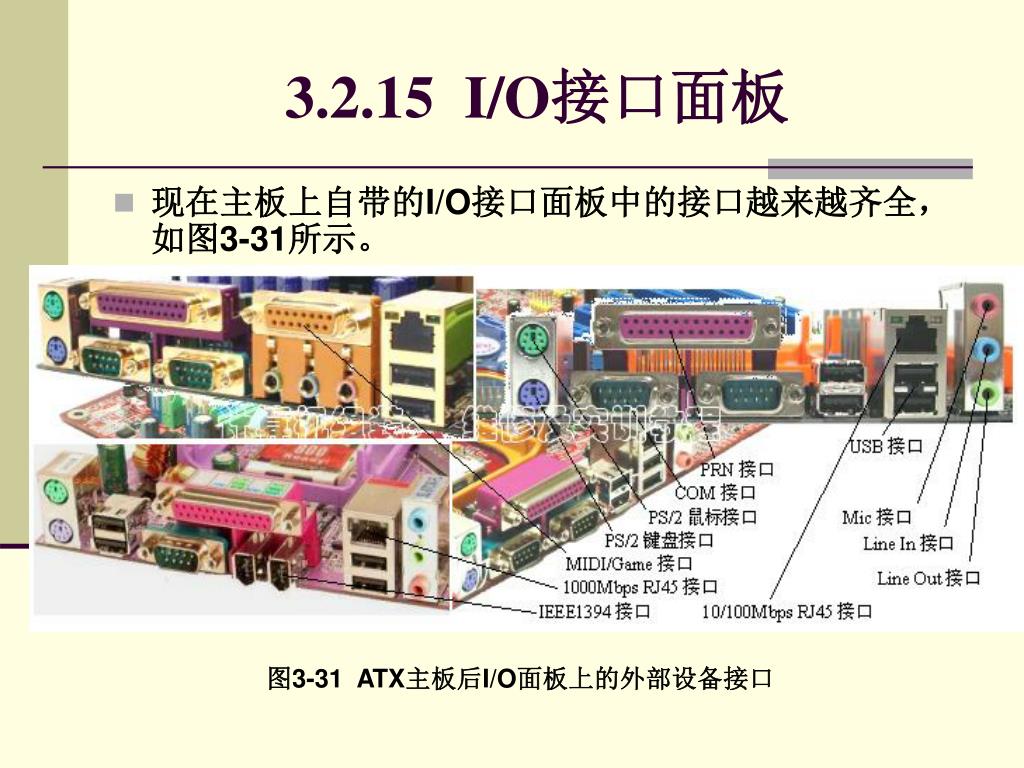

  • 现在主板上自带的I/O接口面板中的接口越来越齐全,如图3-31所示。

图3-31 ATX主板后I/O面板上的外部设备接口


主板的选购本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。

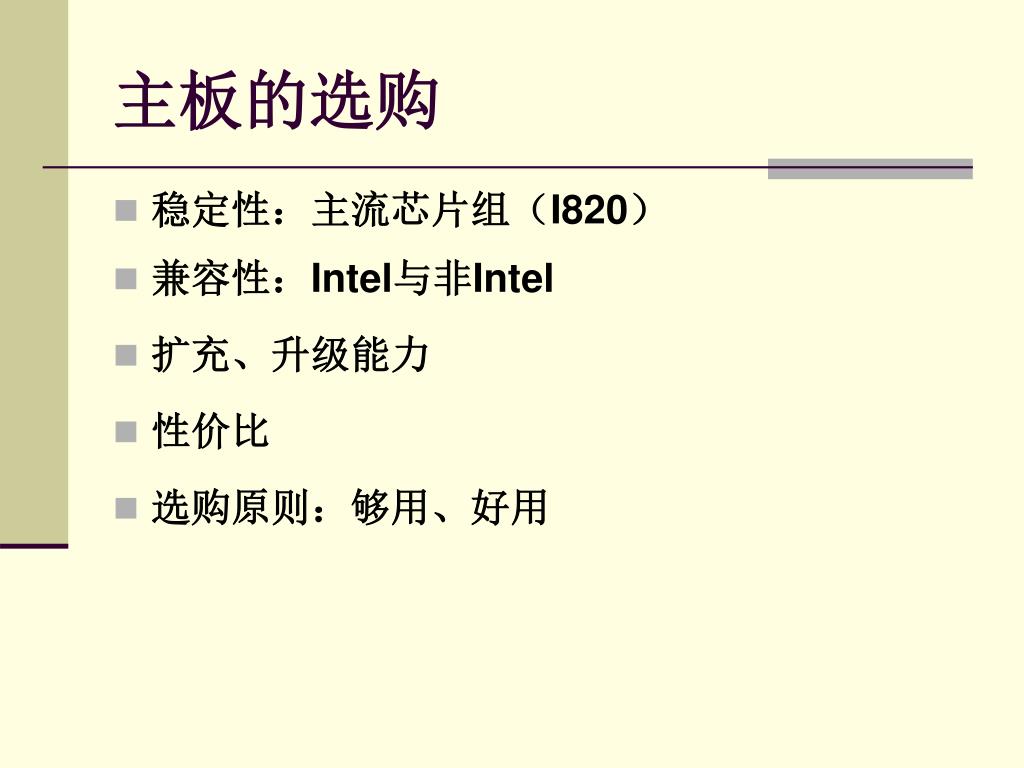

  • 稳定性:主流芯片组(I820)

  • 兼容性:Intel与非Intel

  • 扩充、升级能力

  • 性价比

  • 选购原则:够用、好用


鉴别主板质量的方法本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。

  • 主板电池。电池是为保持CMOS数据和时钟的运转而设的。“掉电”就是指电池没电了,不能保持CMOS数据,关机后时钟也不走了。选购时,观察电池是否生锈、漏液,若生锈,可换下电池;若漏液,严重时可导致整块主板因腐蚀而报废。


鉴别主板质量的方法本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。

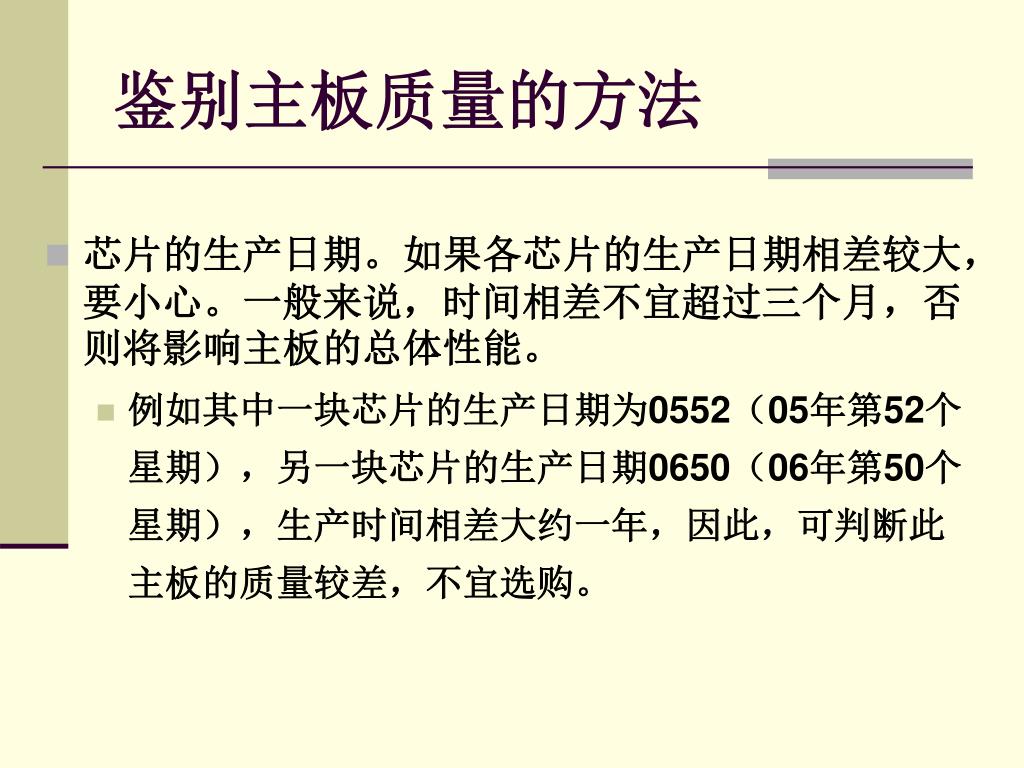

  • 芯片的生产日期。如果各芯片的生产日期相差较大,要小心。一般来说,时间相差不宜超过三个月,否则将影响主板的总体性能。

    • 例如其中一块芯片的生产日期为0552(05年第52个星期),另一块芯片的生产日期0650(06年第50个星期),生产时间相差大约一年,因此,可判断此主板的质量较差,不宜选购。


鉴别主板质量的方法本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。

  • 看外表,掂分量。首先,看主板厚度,两主板比较,厚者为宜。再观察主板电路板的层数及布线系统是否合理。把主板拿起来,隔主板对着光源看,若能观察到另一面的布线元件,则说明此主板为双层板。否则,主板就是四层或多层板,选购时就该选四层或多层板。另外,布线是否合理流畅,也将影响整块主板的电气性能。


鉴别主板质量的方法本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。

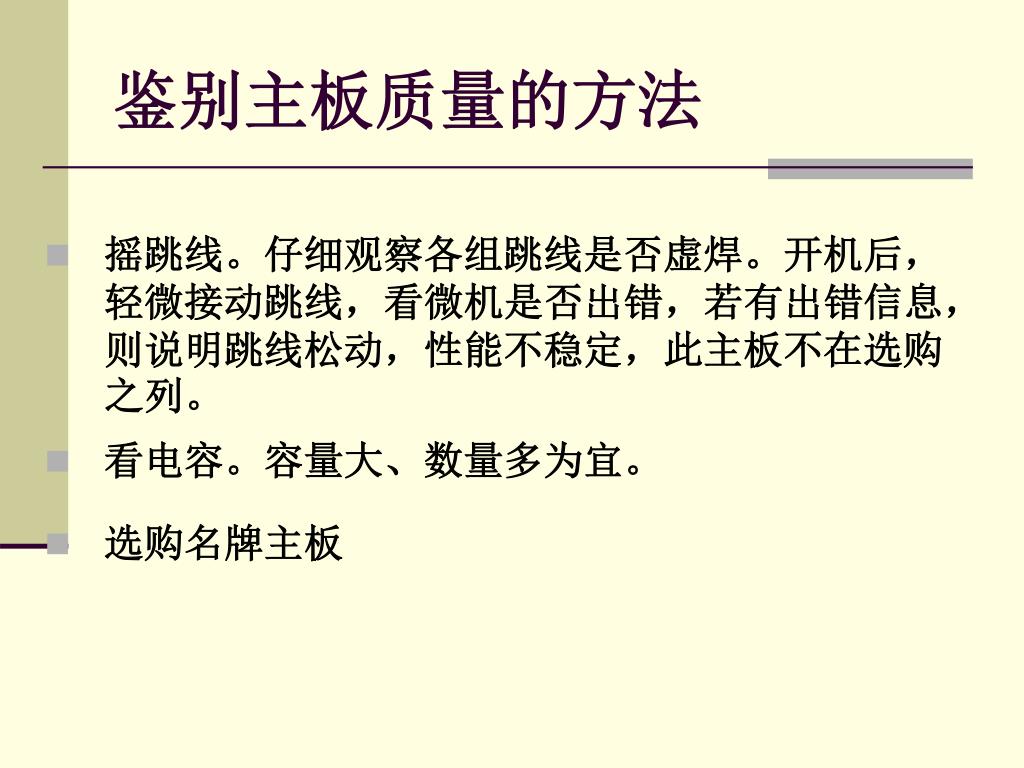

  • 摇跳线。仔细观察各组跳线是否虚焊。开机后,轻微接动跳线,看微机是否出错,若有出错信息,则说明跳线松动,性能不稳定,此主板不在选购之列。

  • 看电容。容量大、数量多为宜。

  • 选购名牌主板

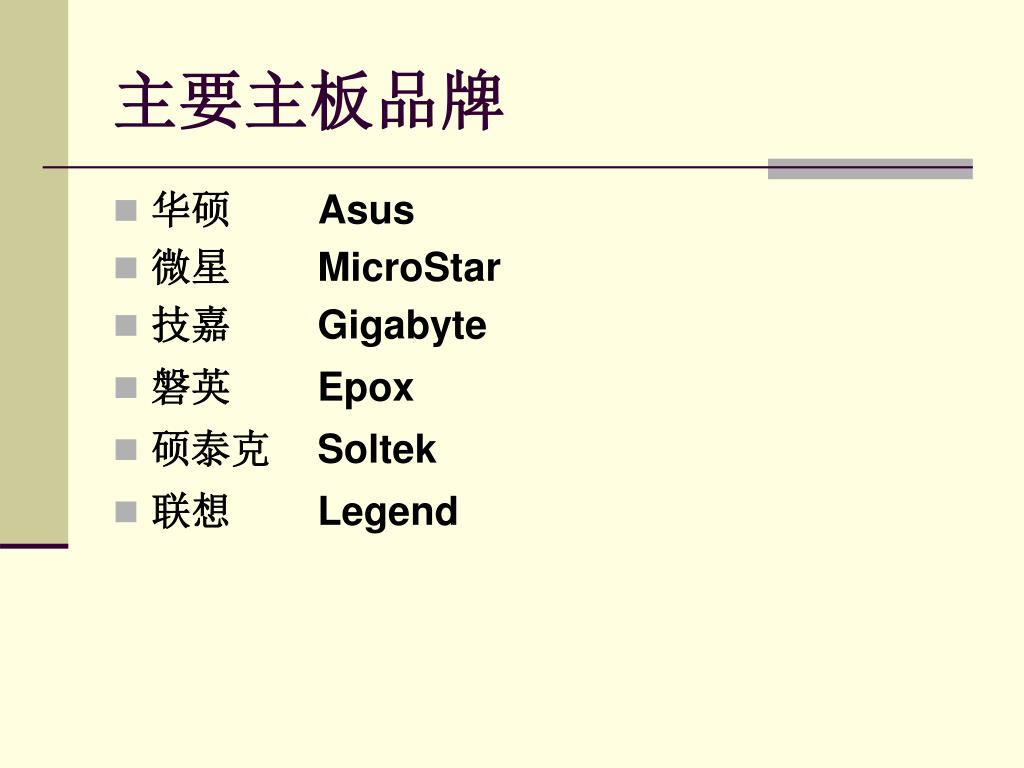

主要主板品牌本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。

  • 华硕 Asus

  • 微星 MicroStar

  • 技嘉 Gigabyte

  • 磐英 Epox

  • 硕泰克 Soltek

  • 联想 Legend


注意事项本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。

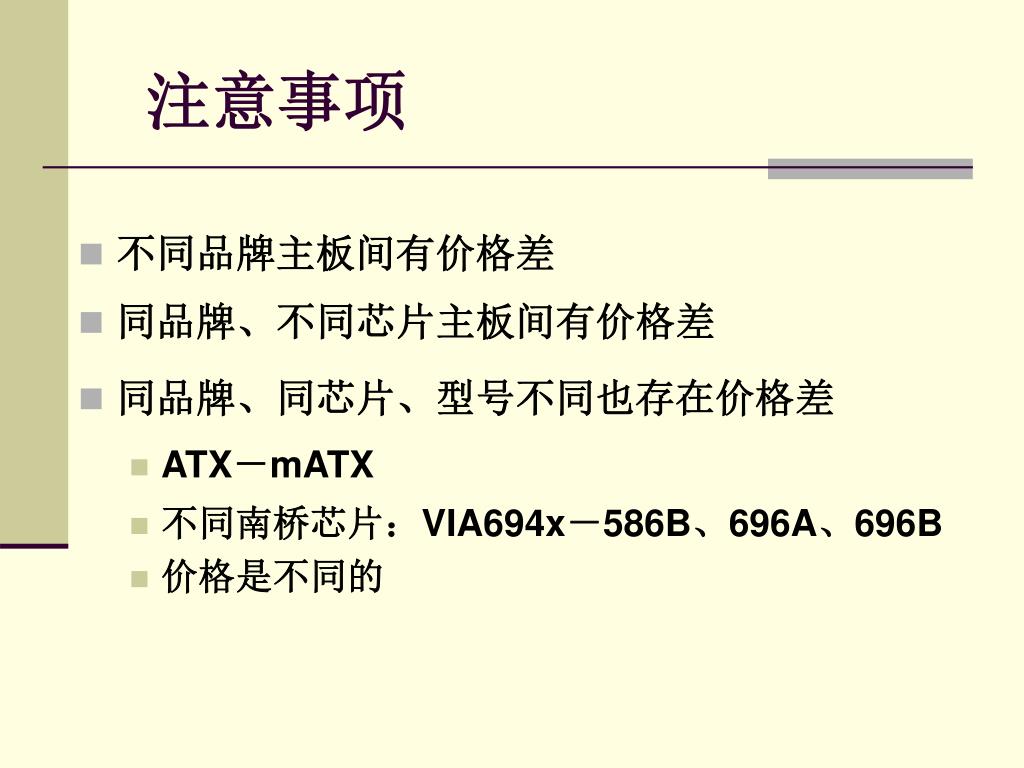

  • 不同品牌主板间有价格差

  • 同品牌、不同芯片主板间有价格差

  • 同品牌、同芯片、型号不同也存在价格差

    • ATX-mATX

    • 不同南桥芯片:VIA694x-586B、696A、696B

    • 价格是不同的


主板品牌关注度排行本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。


3.5 本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。实习

  • 3.5.1 实习1——主板的安装和拆卸

  • 1. 安装主板

  • ① 把机箱附带的固定主板用的螺丝柱和塑料钉旋入机箱的对应位置,如图3-51所示。

  • ② 把机箱上需要安装插卡的对应I/O接口的密封片撬掉。

  • ③ 将主板对准I/O接口放入机箱。


  • 本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。将主板固定孔对准螺丝柱和塑料钉,然后用螺丝钉将主板固定好,如图3-52所示。

图3-51 固定螺丝柱 图3-52 固定主板


  • 本章内容包括主板的分类、主板的组成、典型主板芯片组、主板中的新技术,在实训中介绍了主板的安装和拆卸、主板驱动程序的安装。把ATX电源插头插入主板上的相应插口中,如图3-53所示。

  • ⑥ 连接机箱接线,如图3-54所示。

图53 图54
