校园网使用与故障排除. 时鸿涛 2008.11.20. 讲 座 主 题. 网络管理中心介绍 校园网介绍 计算机常见故障 网络故障排除. 网络管理中心介绍. 负责校园网建设、管理; 负责校内网站开发与建设,为各部门提供虚拟主机和主机托管服务; 基于校园网的教学、科研、管理信息资源建设; 从事基于校园网平台的应用系统开发; 承担学校教学和科研任务; 为社会提供网站建设与应用系统开发服务;. 校园网介绍. 青岛农业大学校园网自 1996 年开始建设,经过十多年的努力,已经成为同类学校中规模较大的大型园区网。

Download Presentation

校园网使用与故障排除

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


4784968

校园网使用与故障排除

时鸿涛

2008.11.20


4784968

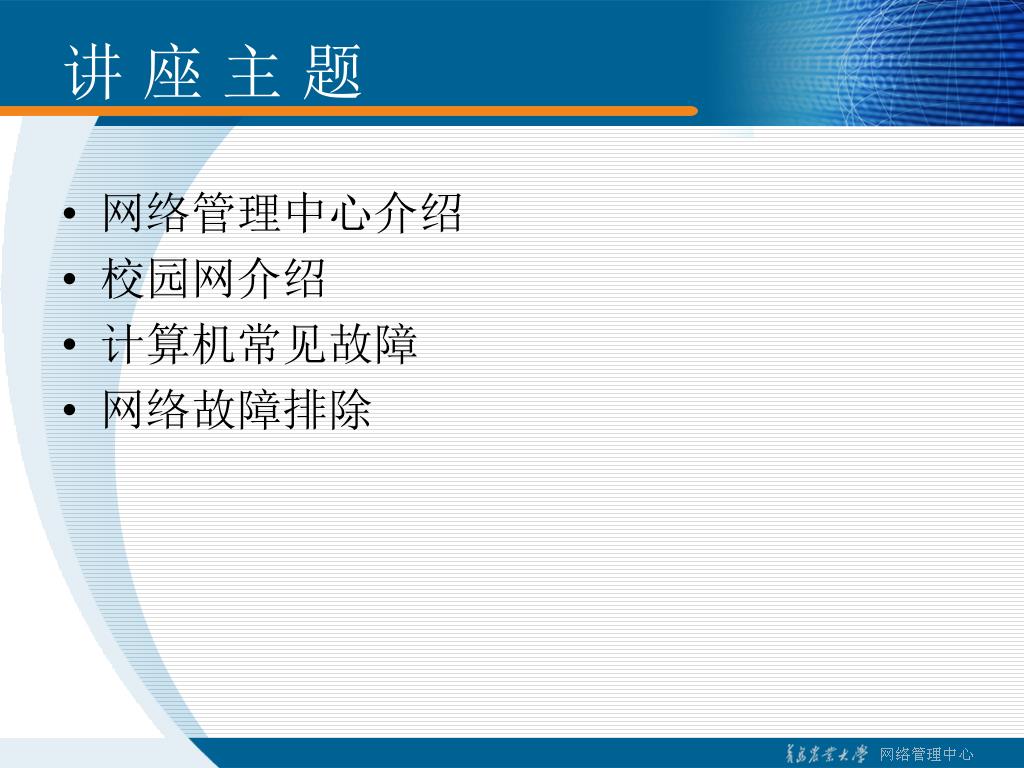

讲 座 主 题

  • 网络管理中心介绍

  • 校园网介绍

  • 计算机常见故障

  • 网络故障排除


4784968

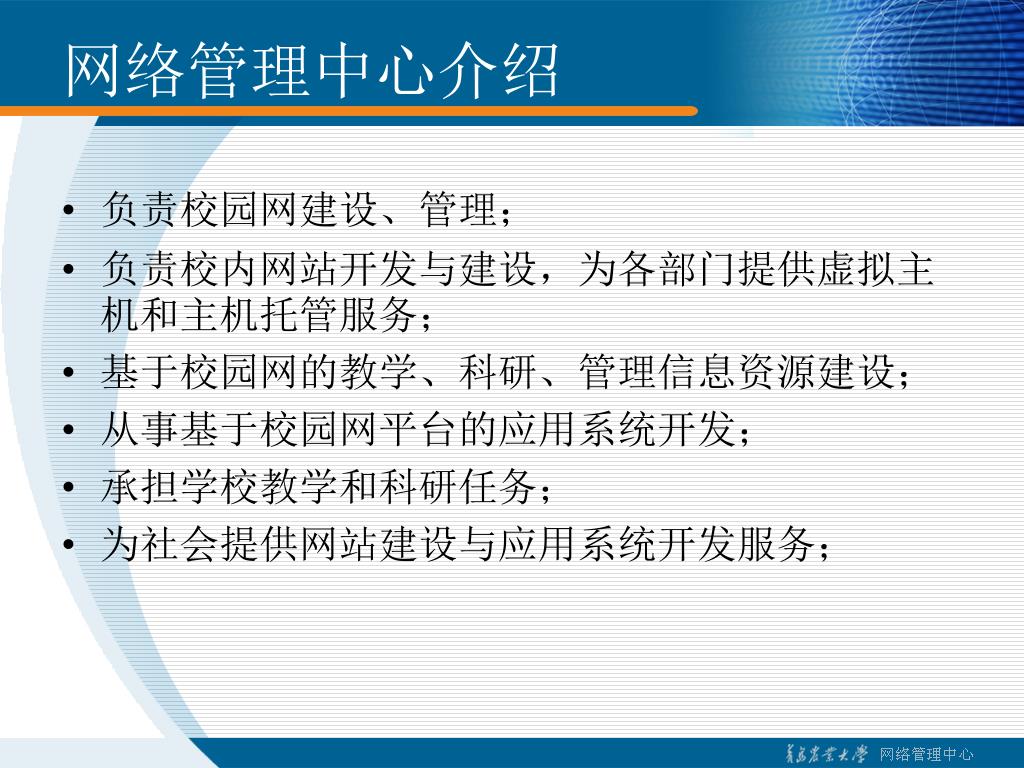

网络管理中心介绍

  • 负责校园网建设、管理;

  • 负责校内网站开发与建设,为各部门提供虚拟主机和主机托管服务;

  • 基于校园网的教学、科研、管理信息资源建设;

  • 从事基于校园网平台的应用系统开发;

  • 承担学校教学和科研任务;

  • 为社会提供网站建设与应用系统开发服务;


4784968

校园网介绍

  • 青岛农业大学校园网自1996年开始建设,经过十多年的努力,已经成为同类学校中规模较大的大型园区网。

  • 到目前为止,整个校园网累计投资上千万元,覆盖青岛、莱阳两个校区,铺设光纤60多公里,接入设备6000多台,承载教务、图书、财务、校务办公等几十个教学、科研、管理系统,学校和各部门的七十多个网站,成为学校教学、科研和管理的重要基础设施。


4784968

青岛农业大学校园网络分布与接入图

青岛电信

CERNET

LS-3050C

HW-S8512

HW-S8512

P332G-ML

HW-S5516

Avaya

P882

cc5505

S6503

S6503

S6503

S7503

S6503

学生宿舍区

莱阳校区

体育场

工程楼

生物楼-C

生物楼-B

教学楼

生物楼-N

主楼办公区

人文艺术楼

信息楼

图书馆

家属区

实验中学

化学楼


4784968

青岛农业大学校园网络路由图

LS-S3652G

LS-S3610G

PSTN

CERNET

router2610

router2621

HW-S8512

NAT to CERNET

网通网

拨号用户

Catalyst 5505

莱阳校区

莱阳校

区用户

铁通数据网

电信网

联通数据网

NAT TO 电信

青岛校区对外服务器及用户

青岛校区

公网用户

教育网用户和对外服务器


4784968

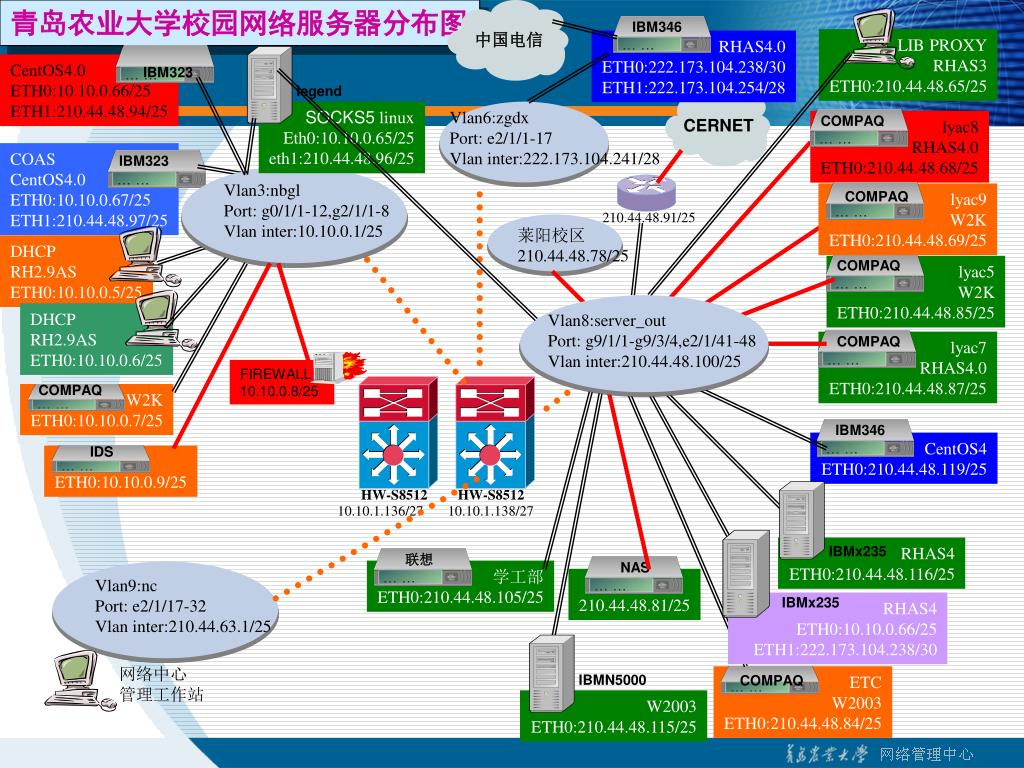

青岛农业大学校园网络服务器分布图

LIB PROXY

RHAS3

ETH0:210.44.48.65/25

COMPAQ

lyac8

RHAS4.0

ETH0:210.44.48.68/25

中国电信

CERNET

COMPAQ

lyac5

W2K

ETH0:210.44.48.85/25

ETC

W2003

ETH0:210.44.48.84/25

Vlan3:nbgl

Port: g0/1/1-12,g2/1/1-8

Vlan inter:10.10.0.1/25

Vlan9:nc

Port: e2/1/17-32

Vlan inter:210.44.63.1/25

COMPAQ

COMPAQ

莱阳校区

210.44.48.78/25

lyac9

W2K

ETH0:210.44.48.69/25

COMPAQ

lyac7

RHAS4.0

ETH0:210.44.48.87/25

COMPAQ

IDS

W2K

ETH0:10.10.0.7/25

ETH0:10.10.0.9/25

IBM346

HW-S8512

HW-S8512

RHAS4.0

ETH0:222.173.104.238/30

ETH1:222.173.104.254/28

Vlan8:server_out

Port: g9/1/1-g9/3/4,e2/1/41-48

Vlan inter:210.44.48.100/25

IBM346

CentOS4

ETH0:210.44.48.119/25

FIREWALL

10.10.0.8/25

联想

IBMx235

RHAS4

ETH0:210.44.48.116/25

学工部

ETH0:210.44.48.105/25

NAS

210.44.48.81/25

IBMN5000

legend

SOCKS5 linux

Eth0:10.10.0.65/25

eth1:210.44.48.96/25

W2003

ETH0:210.44.48.115/25

CentOS4.0

ETH0:10.10.0.66/25

ETH1:210.44.48.94/25

IBM323

Vlan6:zgdx

Port: e2/1/1-17

Vlan inter:222.173.104.241/28

COAS

CentOS4.0

ETH0:10.10.0.67/25

ETH1:210.44.48.97/25

IBM323

210.44.48.91/25

DHCP

RH2.9AS

ETH0:10.10.0.5/25

DHCP

RH2.9AS

ETH0:10.10.0.6/25

10.10.1.136/27 10.10.1.138/27

IBMx235

RHAS4

ETH0:10.10.0.66/25

ETH1:222.173.104.238/30

网络中心

管理工作站


4784968

青岛农业大学校园网络应用服务结构分布图

IBM710

RH ppc4

Eth0:222.173.104.254/28

Eth1:222.173.104.238/30

GW:222.173.104.237/30

FUNC1:NAT

IBM325

IBMx235

RHAS4

ETH0:210.44.48.116/25

FUNC1:网通线路服务器

W2003

ETH0:210.44.48.115/25

IBMx235

RHAS4

Eth0:222.173.104.254/28

Eth1:222.173.104.238/30

GW:222.173.104.237/30

FUNC1:254 NAT Backup

互为备份

IBM346

IBM346

IBM325

HP330ML

CentOS4:10.10.0.67/25

GW:10.10.0.1

FUNC1:COAS

CentOS4

Eth0:210.44.48.71/25

GW:210.44.48.100

FUNC1:Main DB server

FUNC2:WEB server

FUNC3:70 Files Backup

CentOS4

Eth0:210.44.48.70/25

GW:210.44.48.91

FUNC1:rlms WEB server

FUNC2:71 Files/DB Backup

W2000

ETH0:10.10.0.7/25

FUNC1:quidview

FUNC2:sniffer

COMPAQ570

COMPAQ570

互为备份

COMPAQ570

IBM3650

IBM3650

W2003

ETH0:210.44.48.45/25

GW:210.44.48.91

FUNC1:85 Files/DB Backup

W2003

ETH0:210.44.48.85/25

GW:210.44.48.91

FUNC1:Main Web

HW-S8512

SUN280

SUN280

RD EL5:

GW:未定

FUNC1:logger server

Solaris

ETH0:210.44.48.88/25

GW:210.44.48.91

FUNC1:DNS

FUNC2:Mail Backup

Solaris

ETH0:210.44.48.66/25

GW:210.44.48.91

FUNC1:Mail server

FUNC2: DNSBackup

互为备份

RD EL5

Eth0:210.44.48.48/25

Eth0:210.44.48.65/25

GW:210.44.48.91

FUNC1:BBS server/proxy

FUNC2:68-File Backup

RD EL5

Eth0:210.44.48.68/25

GW:210.44.48.91

FUNC1:Main Web server

FUNC2:48 File/DB Backup

互为备份

互为备份


4784968

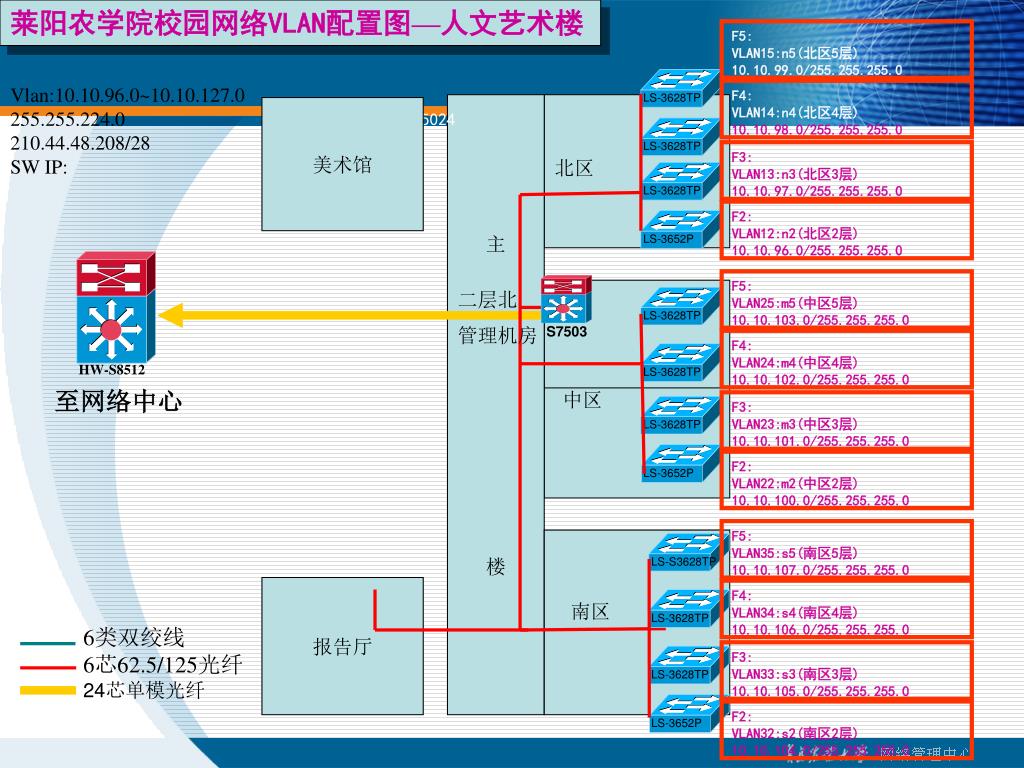

莱阳农学院校园网络VLAN配置图—人文艺术楼

F4:

VLAN24:m4(中区4层)

10.10.102.0/255.255.255.0

F2:

VLAN22:m2(中区2层)

10.10.100.0/255.255.255.0

F5:

VLAN25:m5(中区5层)

10.10.103.0/255.255.255.0

F2:

VLAN12:n2(北区2层)

10.10.96.0/255.255.255.0

F2:

VLAN32:s2(南区2层)

10.10.104.0/255.255.255.0

F3:

VLAN13:n3(北区3层)

10.10.97.0/255.255.255.0

F5:

VLAN35:s5(南区5层)

10.10.107.0/255.255.255.0

F5:

VLAN15:n5(北区5层)

10.10.99.0/255.255.255.0

F4:

VLAN14:n4(北区4层)

10.10.98.0/255.255.255.0

F4:

VLAN34:s4(南区4层)

10.10.106.0/255.255.255.0

F3:

VLAN23:m3(中区3层)

10.10.101.0/255.255.255.0

F3:

VLAN33:s3(南区3层)

10.10.105.0/255.255.255.0

LS-3628TP

LS-3652P

LS-3628TP

LS-3628TP

LS-3628TP

LS-S3628TP

LS-3628TP

LS-3628TP

LS-3628TP

LS-3628TP

LS-3652P

LS-3652P

HW-S8512

6类双绞线

6芯62.5/125光纤

24芯单模光纤

S7503

Vlan:10.10.96.0~10.10.127.0

255.255.224.0

210.44.48.208/28

SW IP:

美术馆

infinite5024

北区

二层北

管理机房

至网络中心

中区

报告厅

南区


Http www qau edu cn

学校主页 http://www.qau.edu.cn


4784968

网络中心主页http://nc.qau.edu.cn


4784968

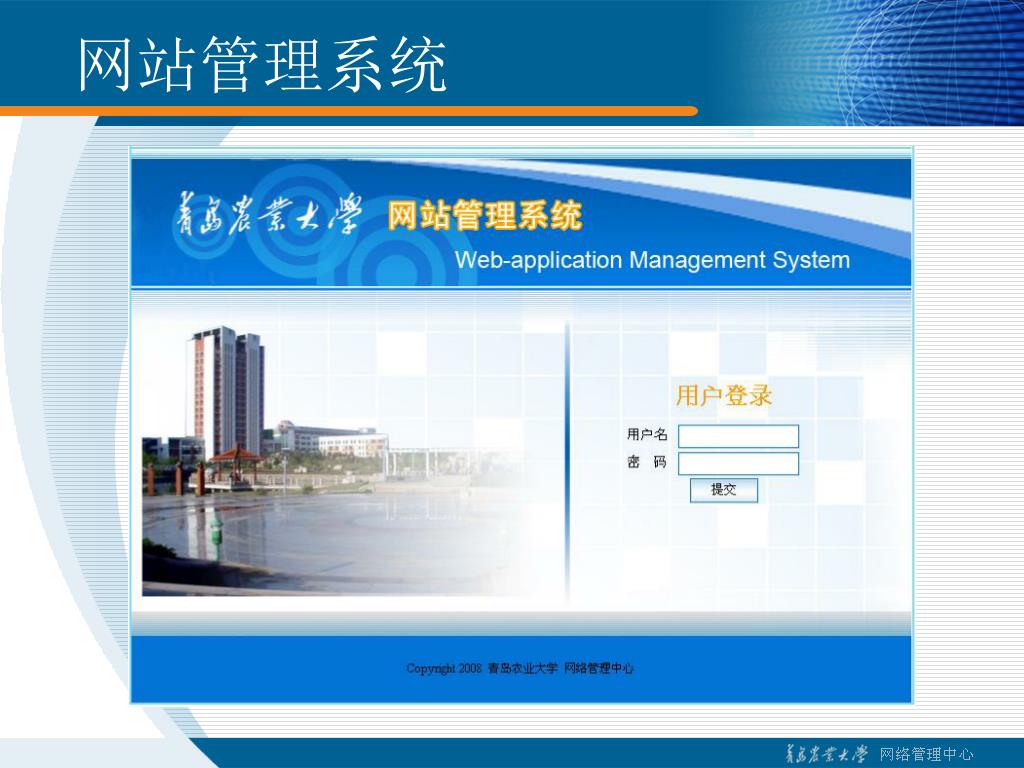

网站管理系统


4784968

网络中心业务办公系统


4784968

数字资源库 http://dlib.qau.edu.cn


4784968

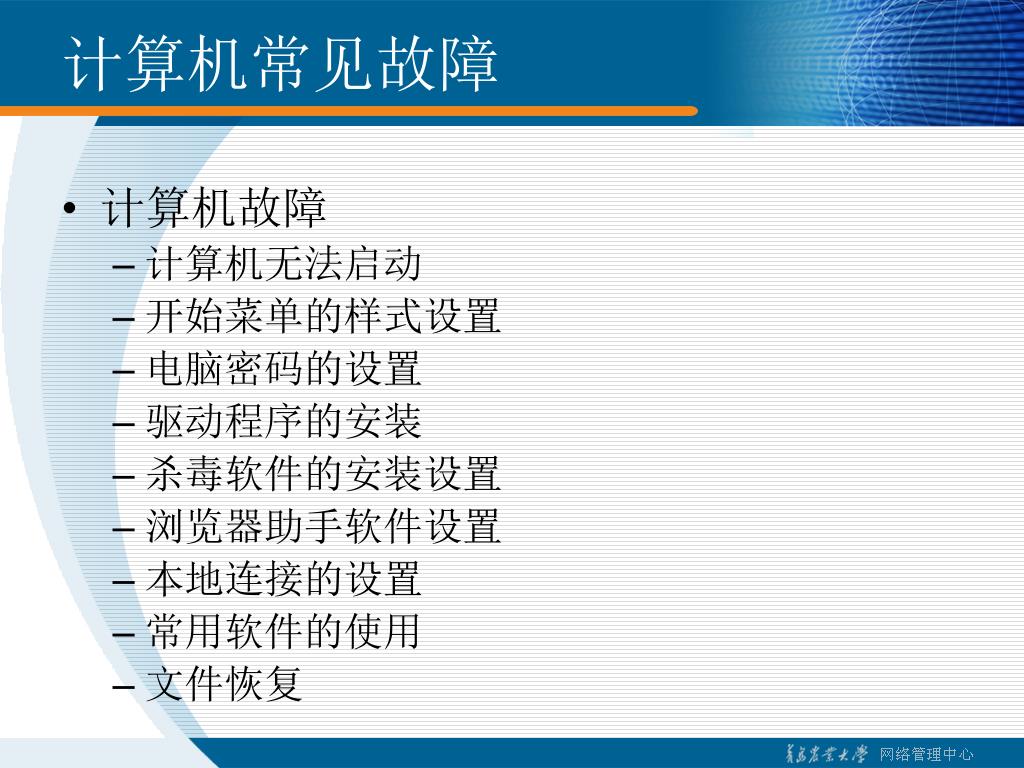

计算机常见故障

  • 计算机故障

    • 计算机无法启动

    • 开始菜单的样式设置

    • 电脑密码的设置

    • 驱动程序的安装

    • 杀毒软件的安装设置

    • 浏览器助手软件设置

    • 本地连接的设置

    • 常用软件的使用

    • 文件恢复


4784968

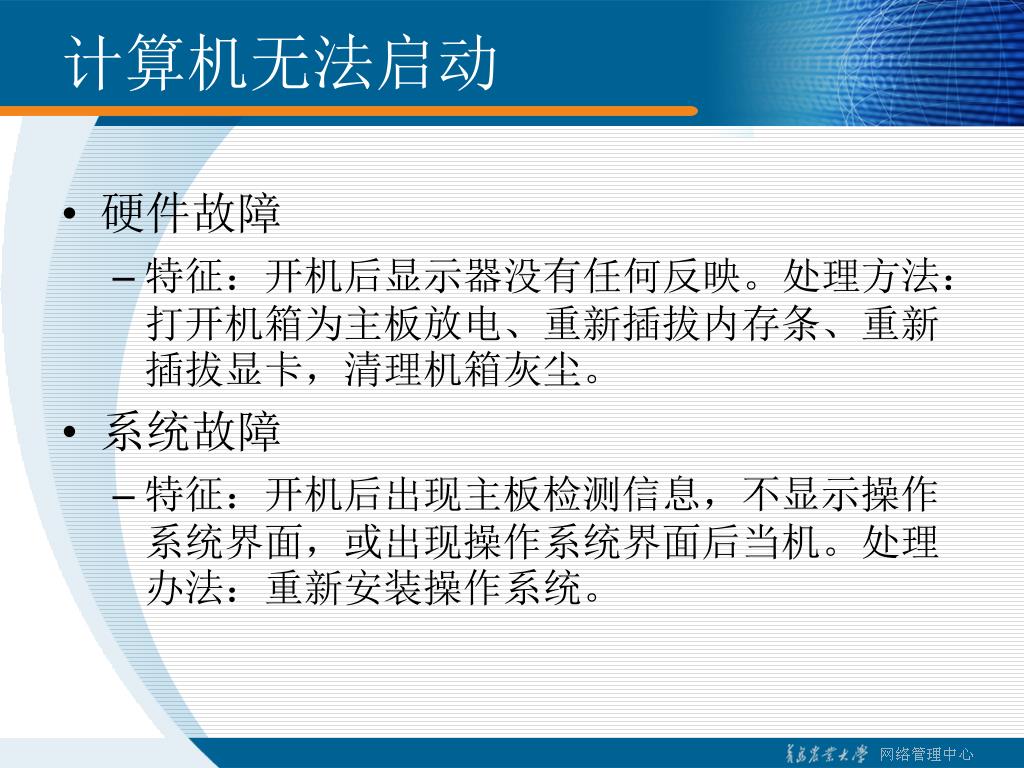

计算机无法启动

  • 硬件故障

    • 特征:开机后显示器没有任何反映。处理方法:打开机箱为主板放电、重新插拔内存条、重新插拔显卡,清理机箱灰尘。

  • 系统故障

    • 特征:开机后出现主板检测信息,不显示操作系统界面,或出现操作系统界面后当机。处理办法:重新安装操作系统。


4784968

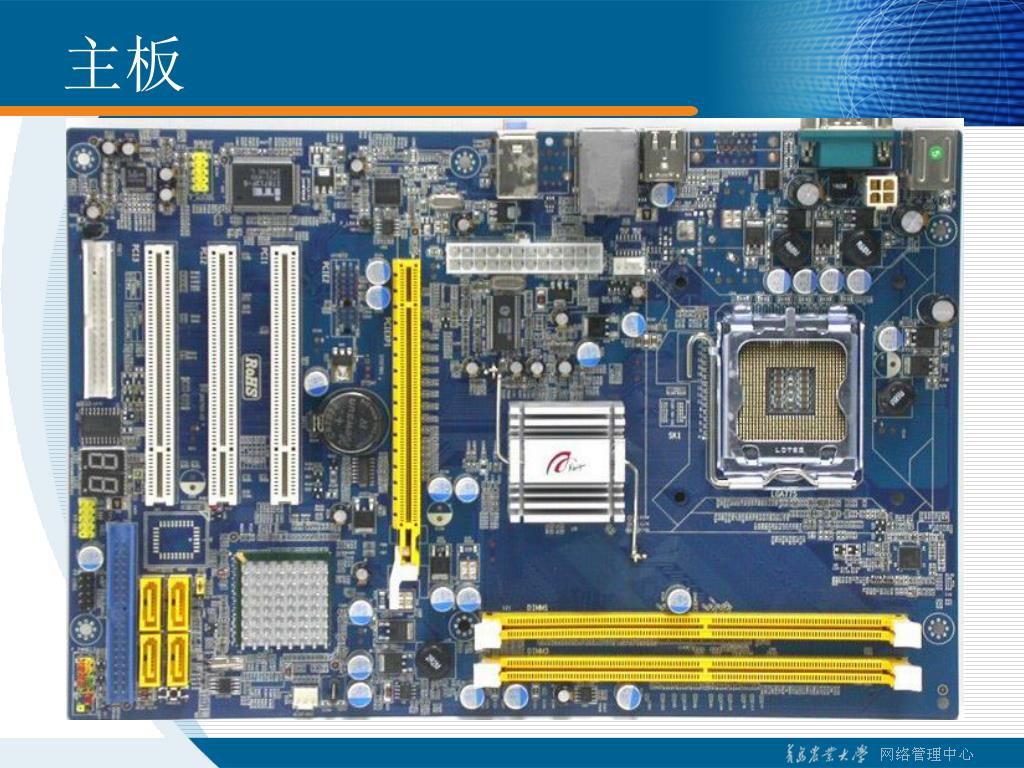

主板


4784968

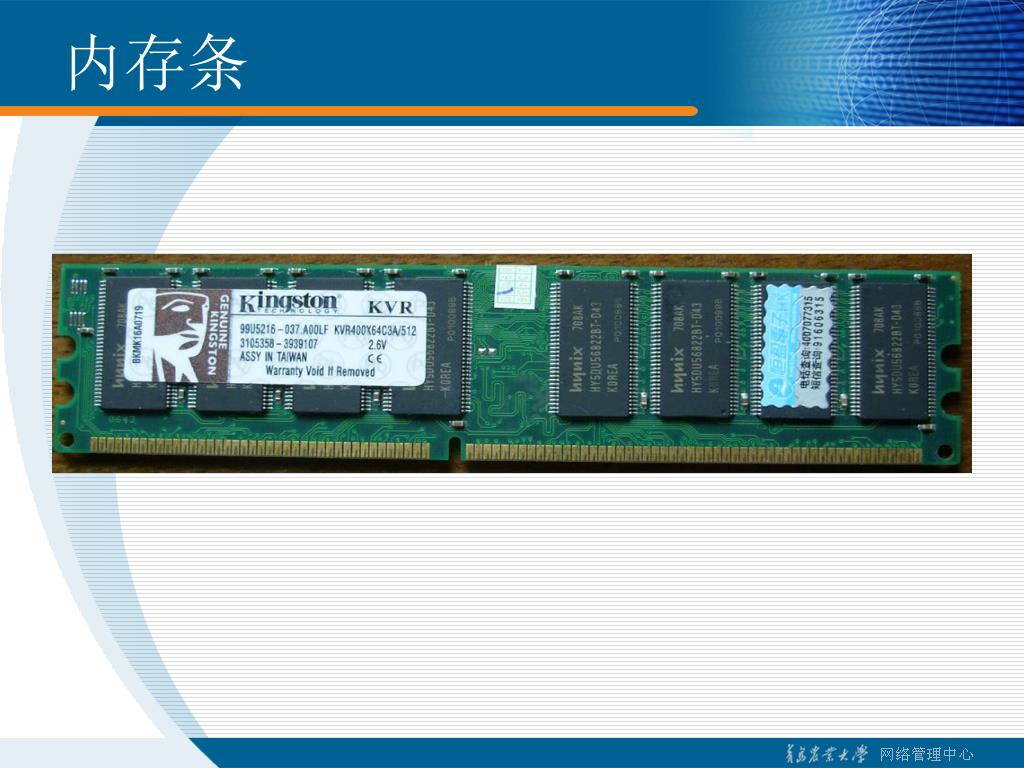

内存条


4784968

显卡


4784968

开始菜单的样式设置

  • 特征:发现我的电脑、我的文档、网上邻居等图标都不见了。

  • 处理方法:在任务栏单击右键,点击属性,选择【开始】菜单选项卡,选择经典【开始】菜单项,点击确定。


4784968

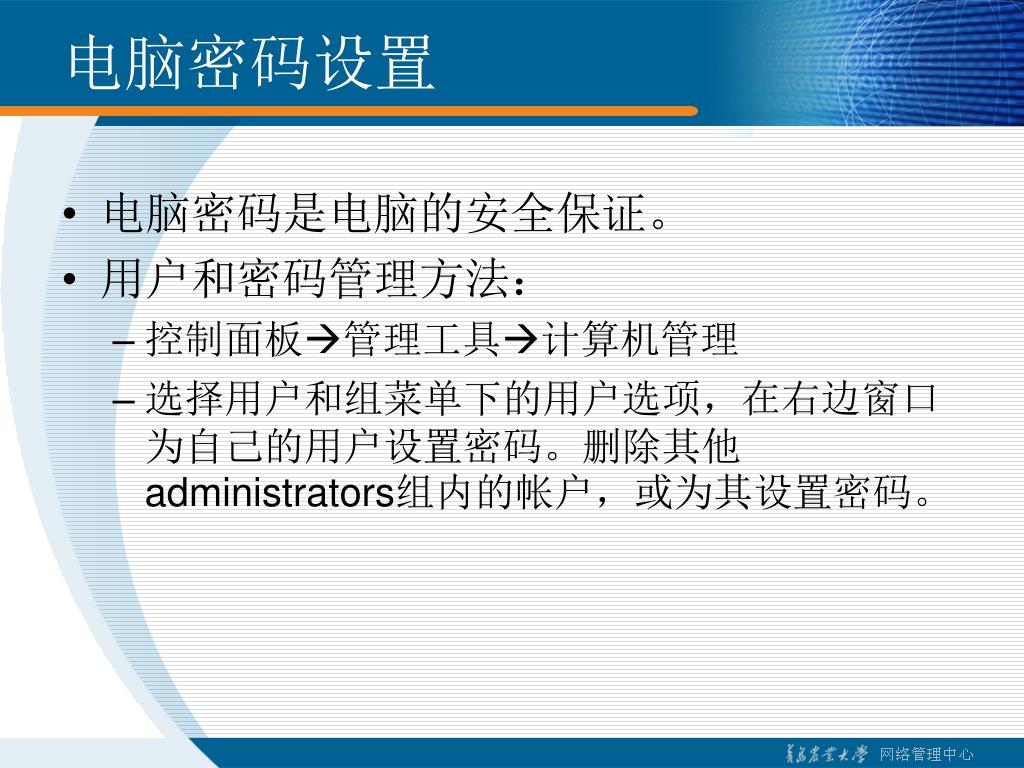

电脑密码设置

  • 电脑密码是电脑的安全保证。

  • 用户和密码管理方法:

    • 控制面板管理工具计算机管理

    • 选择用户和组菜单下的用户选项,在右边窗口为自己的用户设置密码。删除其他administrators组内的帐户,或为其设置密码。


4784968

计算机管理


4784968

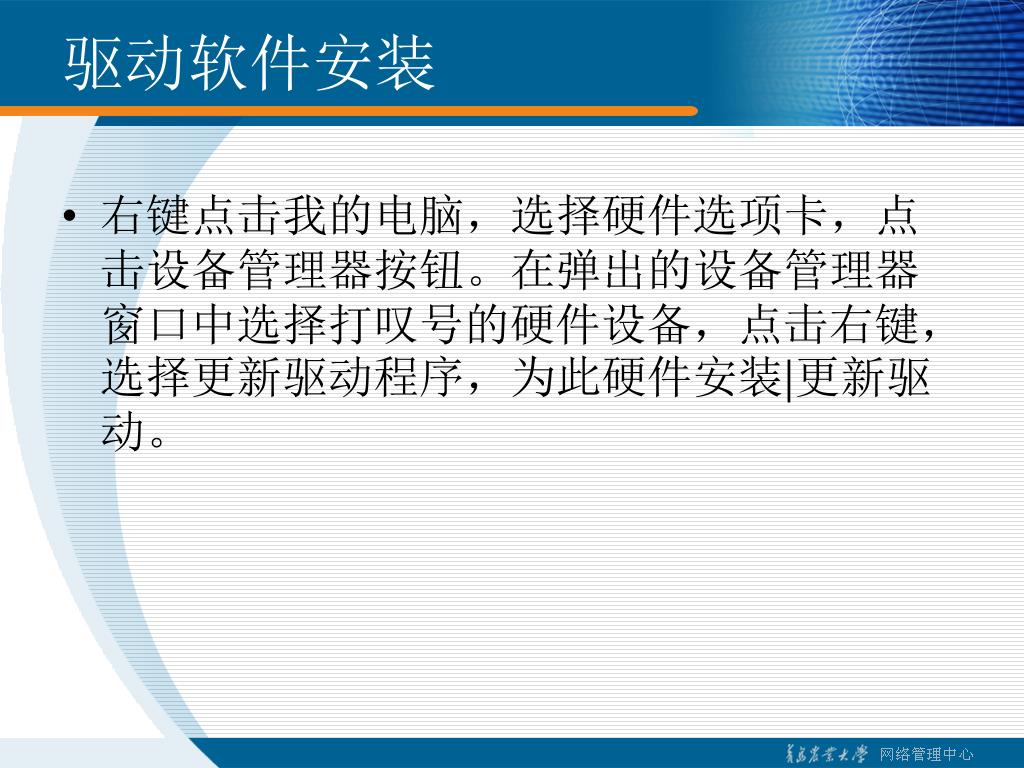

驱动软件安装

  • 右键点击我的电脑,选择硬件选项卡,点击设备管理器按钮。在弹出的设备管理器窗口中选择打叹号的硬件设备,点击右键,选择更新驱动程序,为此硬件安装|更新驱动。


4784968

设备管理器


4784968

杀毒软件安装

  • 必须安装杀毒软件,瑞星、卡巴、金山、诺顿。等其中之一,但不能同时安装两个或以上。

  • 必须安装360安全卫士。

  • 杀毒软件的必要设置。


4784968

浏览器助手

  • 通常在被动情况下被安装了浏览器助手软件。如果被安装了多个,需要对其进行卸载。

  • 特点:会阻止广告页面的弹出窗口,但会导致校园网首页中的院系或管理机构无法打开。

  • 方法:按下ctrl键同时去打开页面。


4784968

本地连接设置

  • 在右下角显示本地连接方法。

  • 右键单击网上邻居,选择属性。进入本地连接对话框。右键单击本地连接图标,选择属性,选择连接后在通知区域显示图标,点击确定。

  • 本地连接的启用和禁用。右键单击网上邻居,选择属性。进入本地连接对话框。邮件单击本地连接图标,选择禁用|启用。


4784968

网络连接


4784968

常用软件使用

  • 软件安装,通常能够设置软件的安装目录。

  • 软件卸载,通过开始菜单,或通过添加删除程序进行卸载。

  • 不安装来路不明的软件。


4784968

添加删除程序


4784968

文件恢复

  • 许多时候我们的误操作会导致文件被意外删除。

  • Easyrecover软件能够帮你尽可能挽救损失。


4784968

文件恢复


4784968

计算机网络故障

  • 计算机网络故障

    • 本地连接受限制

    • 本地连接断开

    • 网络ip地址设置

    • Arp病毒的防范

    • 木马插件的防范

    • 360安全卫士的使用


4784968

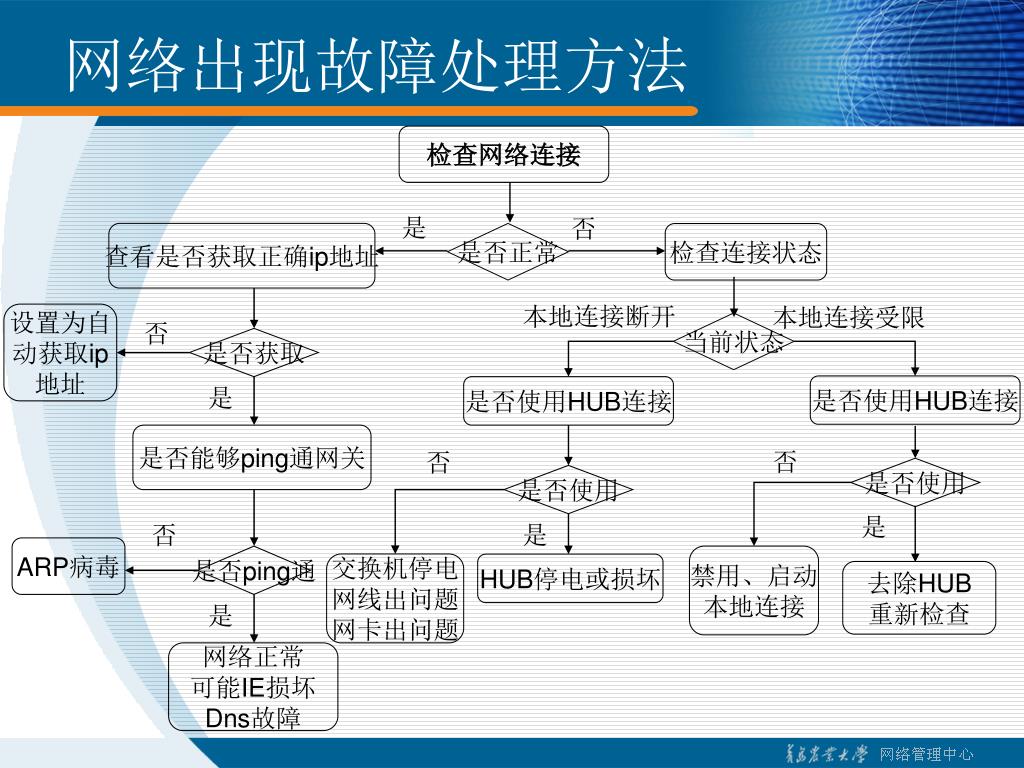

网络出现故障处理方法

不能上网怎么办?


4784968

网络出现故障处理方法

检查网络连接

查看是否获取正确ip地址

是否正常

检查连接状态

本地连接断开

本地连接受限

设置为自

动获取ip

地址

当前状态

是否获取

是否使用HUB连接

是否使用HUB连接

是否能够ping通网关

是否使用

是否使用

ARP病毒

是否ping通

禁用、启动

本地连接

交换机停电

网线出问题

网卡出问题

HUB停电或损坏

去除HUB

重新检查

网络正常

可能IE损坏

Dns故障


4784968

本地网络受限

  • 检查网络集线器(HUB)是否出了故障,检查HUB与墙上端口连接指示灯是否正常。若是指示灯没有问题,表示网络没有问题,问题可能出在网线或者本地电脑上。

  • 处理方法:去除HUB,让电脑直接连接在墙上端口处,重启本地连接,看看是否能够获取ip地址。如果还不行,可能是网络交换机出现问题。


4784968

本地连接断开

  • 如过使用集线器(HUB)连接,一定是集线器(HUB)出现了故障,如果直接连接在墙上端口,可能是网络交换机停电了,也可能是电脑网线出了问题或者电脑网卡驱动损害。

  • 处理方法:如果使用HUB,可能是HUB电源为连接。如果未使用HUB,在检查网线和网卡没有问题后,通知网络中心。


4784968

网络ip地址设置

  • 在校内,使用自动获取ip地址。通过本地连接属性(TCP/IP)设置。


4784968

自动获取ip地址


4784968

Arp攻击防范

  • 安装360安全卫士,打开arp防火墙。


4784968

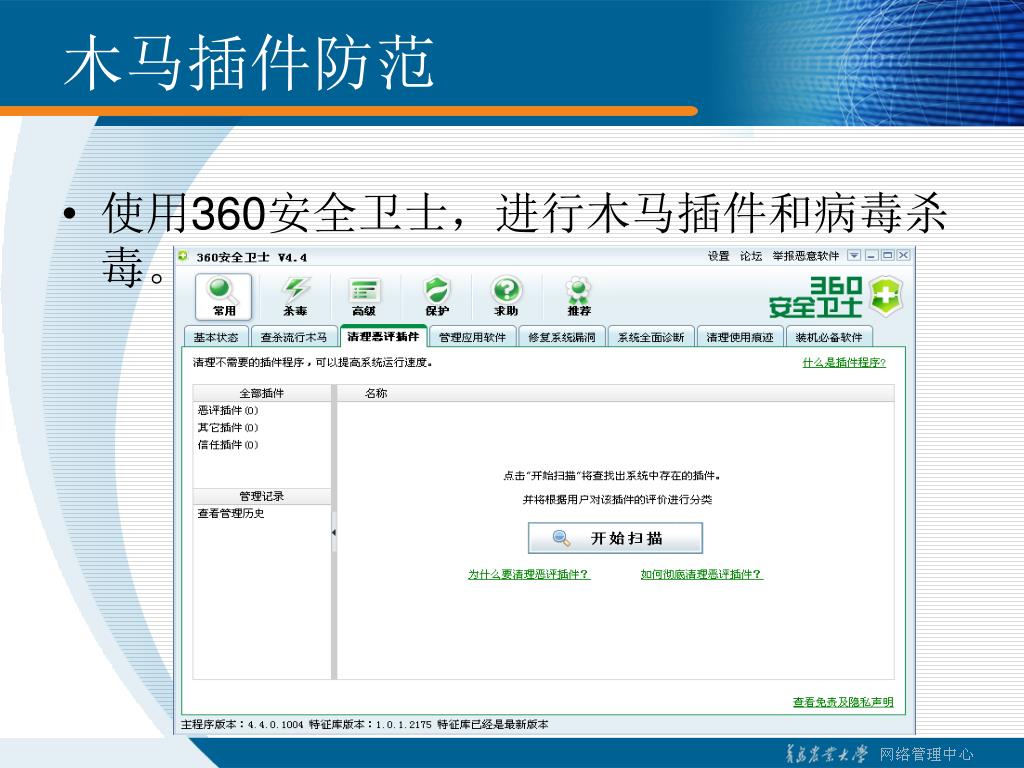

木马插件防范

  • 使用360安全卫士,进行木马插件和病毒杀毒。


4784968

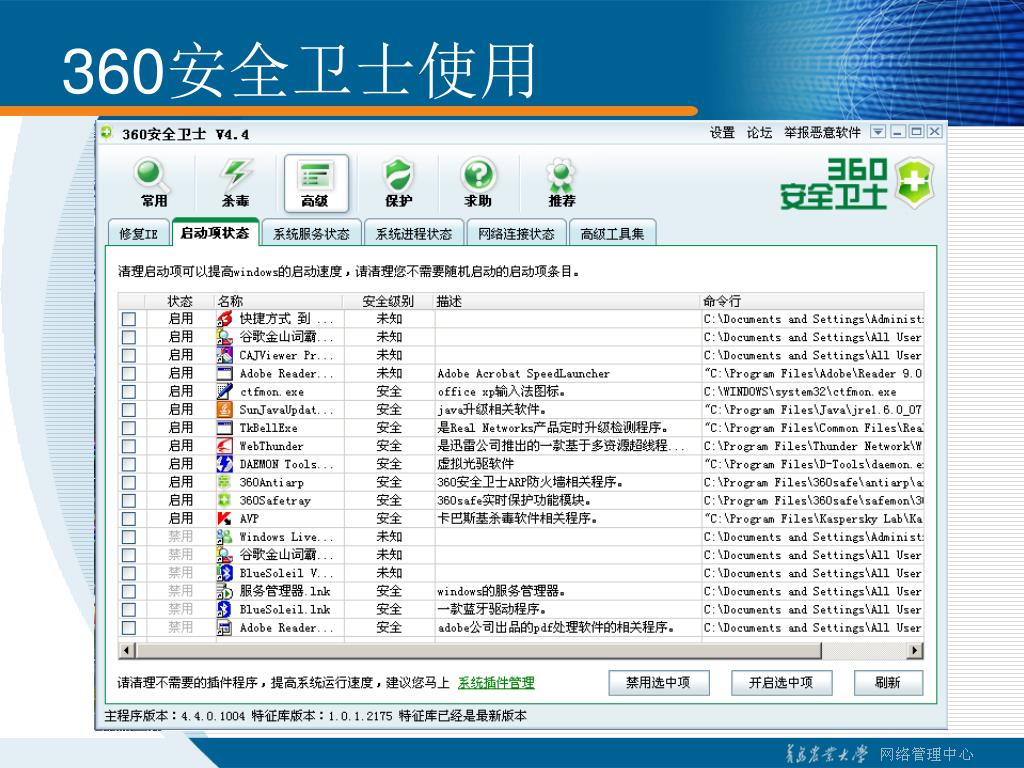

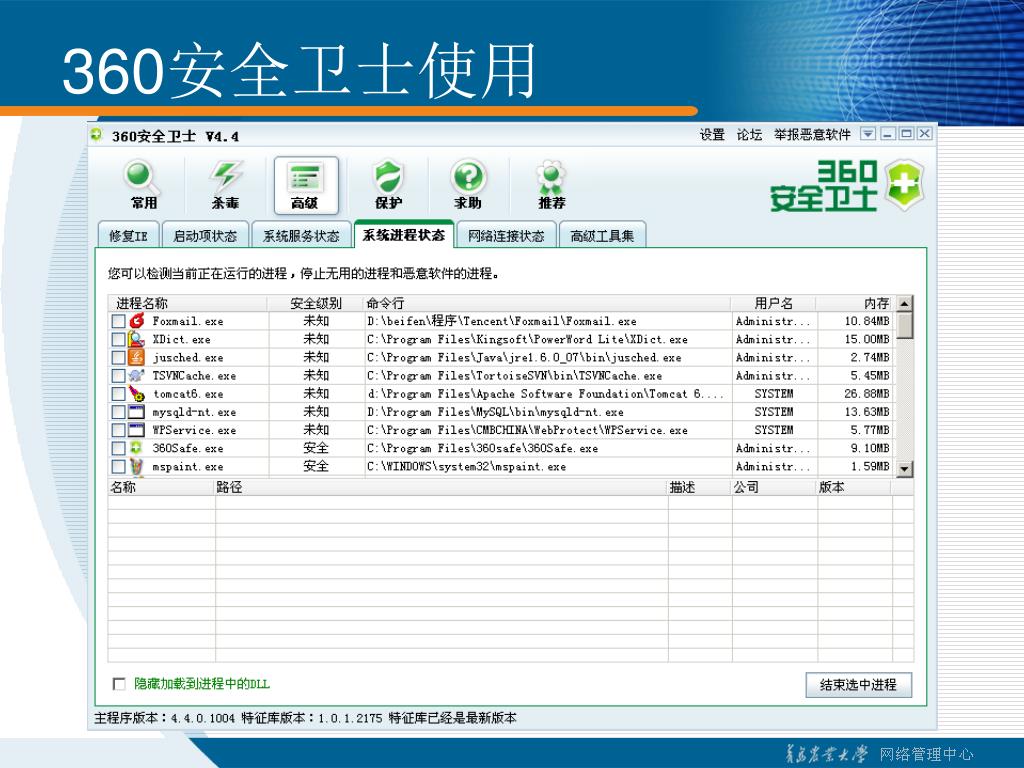

360安全卫士使用


4784968

360安全卫士使用


4784968

谢谢大家 !
