  1. NETGEAR ProSafe™ Smart Wireless Switch WFS709TP 제품 제안서 Presented by NETGEAR International Inc. KOREA

  2. 목 차 1. 제안 업체 소개 IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII03 2. 무선랜 시장 동향 IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII 07 3. 구축방안IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII 08 - 학교 일부 (교무실, U모듬실) - 학교 전체 (60학급 이하) - 학교 전체 (60학급 이상) 4. 기술구현IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII11 - 제안 솔루션 비교 - 무선 네트워크 관리 - Firewall 적용 - 데이터 암호화 (802.1x) - 사용자 인증 - DHCP 할당 5. 장비 소개 IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII 18 - NETGEAR WFS709TP - NETGEAR WGL102 - NETGEAR WAGL102 6. 기술지원 센터 운영IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII 23

  3. 1-1. 제안 업체 소개 – NETGEAR Inc • NETGEAR (Nasdaq : NTGR) 은 1996년 미국 Baynetworks社 의 SOHO networking device 브랜드로 출범하여, 1999년 Nortel Networks Inc로부터 Spun off 하였습니다. • 1999년 San Jose, CA, USA에서 출범한 NETGEAR는 북미, 유럽, 아시아태평양, 중남미 등 전 세계 24개국 Overseas Sales Office를 거점으로 창립 10년 만에 6억불의 매출을 돌파하며, 전 세계 IT Brand 중 가장 빠른 성장을 거듭하고 있습니다. • SOHO/SMB Business 네트워킹 장비를 공급하는 NETGEAR는 전 세계 90여 개국에 30,000여 개의 VAR/Retail/DMR/On-Line Retail/Service Provider 파트너를 보유한 Global Networking Solution Provide 입니다. • 2003년 Nasdaq 상장 이후 매년 20%의 net revenue 성장을 구가하고 있으며 주당 수익율 (EPS)이 상장 당시보다 4배에 이르고 있습니다 • NETGEAR는 전 세계 유수의 메이저 Solution, Technology Company들과의 전략적 제휴를 통해 최고의 제품을 공급하고 있습니다.

  4. 1-2. 제안 업체 소개 - NETGEAR KOREA • 회사 개요 • 회사명 : 넷기어 인터내셔널 인크. 한국지사 • 대표이사 : 김 진 겸 (Director. Country Manager / NETGEAR Inc) • 설립일 : 2000년 3월 • Headcounts : 8 in Sales Office (as of Jan 2007) + 8 in C/S Center (Tech Support) • Contacts • Address : 서울시 서초구 잠원동 수인빌딩 6층 • TEL : 02-555-0764 • FAX : 02-555-0746 • URL : www.netgear.co.kr • E-mail : sales.korea@netgear.com

  5. 1-3. 제안업체 조직 현황 (NETGEAR KOREA) • Headcounts in Korea – 16 명 (고객 지원 팀 8명 포함) • 김 진 겸 (jkim@netgear.com) – Director. Country Manager • Sales div • 김 장 호 이사 (chang.kim@netgear.com) – Senior Sales Manager. Retail • 김 진 만 부장 (mkim@netgear.com) – Sales Manager. NI/VAR • 김 진 호 부장 (jinho.kim@netgear.com) – SP Project Manager. D/A & Sales Planner • 홍 란 연 대리 (lina.hong@netgear.com) – Retail / e-Commerce Sales Coordinator. Office Manager • Marketing div • 김 희 준 차장 (hkim@netgear.com) – Assistant Manager. Marcom & Operation • Engineering div • 장 원 용 차장 (ojang@netgear.com) – Senior Sales Engineer (SP Project Team). • 추 동 호 과장 (dongho.chu@netgear.com) – Pre-Sales Engineer (VAR Sales Team)

  6. 1-4. 연혁 및 주요 납품 실적 (NETGEAR KOREA) • 1996.1 : Nortel Networks Co., 내 SOHO 사업부로 출범 • 2000.3 : 넷기어 인터내셔널 인크 한국 지사 설립 • 2000.7 : SOHO용 Router RT311/314 시리즈 런칭 (first to market) • 2001.4 : 한국형 스위칭 허브 JFS500 시리즈 출시 • 2001.7 : 한국형 스위칭 허브 FS2108 (internal power) 국민은행 납품 • 2001.10 : JFS500/FS500 시리즈 농협 납품 • 2002.8 : 고객지원센터(Customer Support Center) 국내 설립 • 2003.7 : 802.11g Wireless AP WG602 한국 휴랫팩커드 납품. • 2003.7 : 나스닥 상장 • 2004.4 : 숙명여대 유무선 네트워크 구축 사업 수주 • 2005.6 : VPN/Firewall Router FVS318 두산그룹 납품 • 2005.9 : VPN/Firewall Router FVL328/FVX538 해군 납품 • 2005.11 : ING생명 L2 Managed Switch FSM726/802.11g AP WG302 납품 • 2006.6 : ProSafe Smart Switch FS726T KTF 납품 • 2006.8 : 부산 학내망 GSM7312/FSM7328S 납품 • 2006.10 : 육군 인터넷구축사업 FS728TS 납품 • 2006.12 : 대구 학내망 GSM7312/FSM726 납품 • 2007.1 : Wireless Gateway KWGR614 SK Telecom 납품

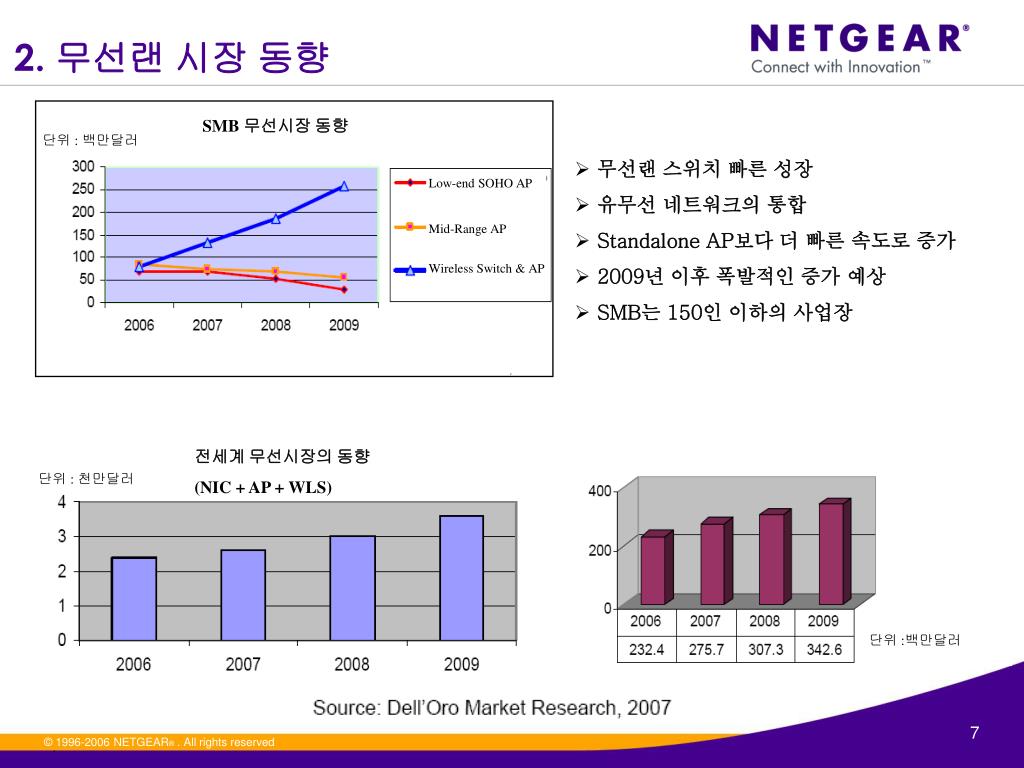

  7. 2. 무선랜 시장 동향 SMB 무선시장 동향 단위 : 백만달러 • 무선랜 스위치 빠른 성장 • 유무선 네트워크의 통합 • Standalone AP보다 더 빠른 속도로 증가 • 2009년 이후 폭발적인 증가 예상 • SMB는 150인 이하의 사업장 Low-end SOHO AP Mid-Range AP Wireless Switch & AP 전세계 무선시장의 동향 (NIC + AP + WLS) 단위 : 천만달러 단위 :백만달러

  8. 3. 구축방안 – 학교 일부(교무실, U모듬실) 층 전산실 교무실 1Giga FE AP Captive Portal 백본 스위치 AP NETGEAR 무선랜 스위치 U모듬실 AP • ⊙구성 방법 설명 • 백본 스위치에서 넷기어무선랜 스위치와 • 1Giga로 연결 • 교무실, U모듬실 AP 각 2대 설치 • U모듬실 802.1x로 암호화 구현(필요시) • 교무실 Captive Portal 웹 인증 구현 802.1x AP Captive Portal

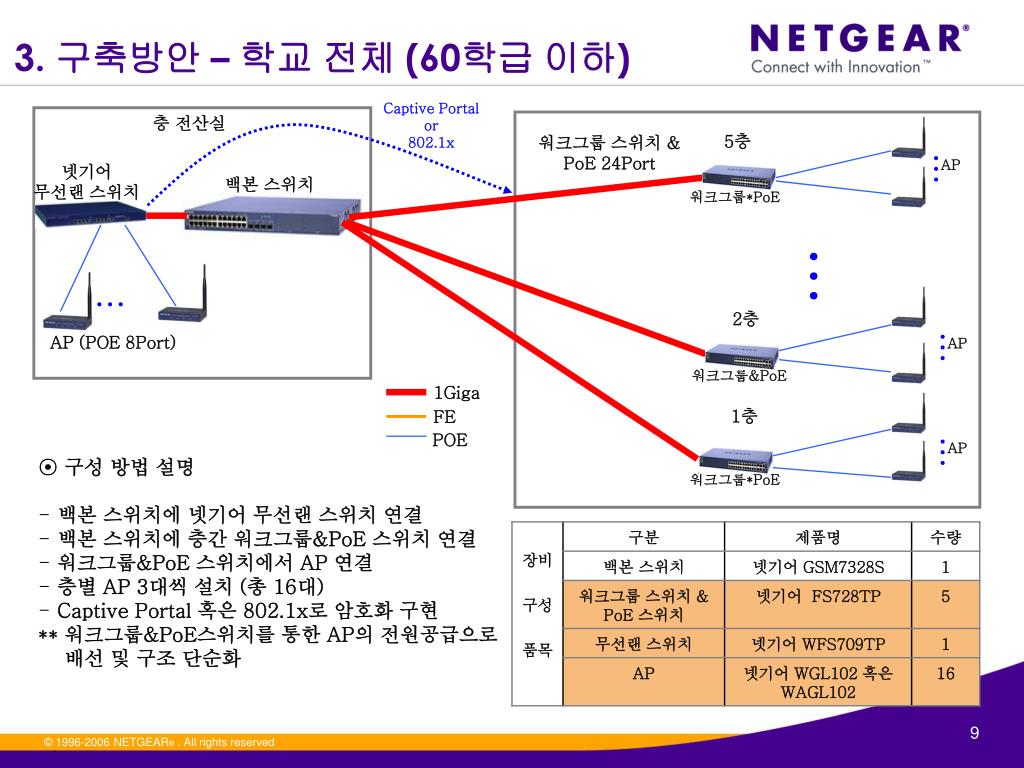

  9. 3. 구축방안 – 학교 전체 (60학급 이하) 층 전산실 Captive Portal or 802.1x 5층 워크그룹 스위치 & PoE 24Port … AP 넷기어 무선랜 스위치 백본 스위치 워크그룹*PoE … … 2층 … AP (POE 8Port) AP 워크그룹&PoE 1Giga 1층 FE POE … AP • ⊙ 구성 방법 설명 • 백본 스위치에 넷기어 무선랜 스위치 연결 • 백본 스위치에 층간 워크그룹&PoE 스위치 연결 • 워크그룹&PoE 스위치에서 AP 연결 • 층별 AP 3대씩 설치 (총 16대) • Captive Portal 혹은 802.1x로 암호화 구현 • ** 워크그룹&PoE스위치를 통한 AP의 전원공급으로 • 배선 및 구조 단순화 워크그룹*PoE

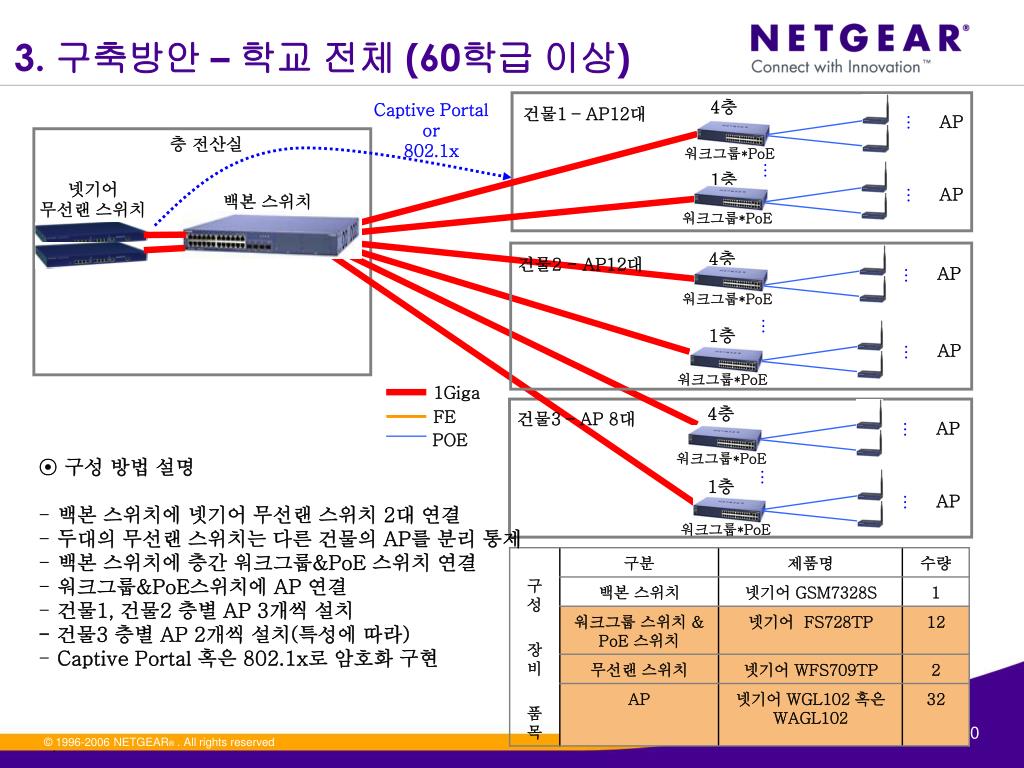

  10. … 워크그룹*PoE 워크그룹*PoE 워크그룹*PoE 워크그룹*PoE 워크그룹*PoE 워크그룹*PoE … … … … … 3. 구축방안 – 학교 전체 (60학급 이상) 4층 건물1 – AP12대 AP Captive Portal or 802.1x 층 전산실 … 1층 넷기어 무선랜 스위치 AP 백본 스위치 4층 건물2 - AP12대 AP … 1층 AP 1Giga 4층 건물3 – AP 8대 FE AP POE • ⊙ 구성 방법 설명 • 백본 스위치에 넷기어 무선랜 스위치 2대 연결 • 두대의 무선랜 스위치는 다른 건물의 AP를 분리 통제 • 백본 스위치에 층간 워크그룹&PoE 스위치 연결 • 워크그룹&PoE스위치에 AP 연결 • 건물1, 건물2 층별 AP 3개씩 설치 • - 건물3 층별 AP 2개씩 설치(특성에 따라) • Captive Portal 혹은 802.1x로 암호화 구현 … 1층 AP

  11. 4. 기술구현 – 제안 솔루션 비교 넷기어 통합 무선랜 스위치 (WFS709TP) 일반 Radius 인증 VPN 장비 무선 IDS / IPS Fire Wall Site Survey Tool 전파 모니터링 장비 QoS 장비 무선트래픽 Capture 장비 L2기반 스위치 워크그룹 및 PoE Switch 넷기어 FS728TP Thin AP 넷기어 WGL102, WAGL102 Fat AP

  12. … … … AP AP AP … … … 4. 기술구현 – 무선 네트워크 관리 넷기어 무선랜 스위치 (WFS709TP) 유선 백본 스위치 • 자동 설치 • Discovery Protocol • 자동 Configuration • 전파 관리 • 주파수 자동 보완 • 주파수 간섭 모니터링 • 비 인가 AP 발견/위치파악/고립 • Access Point의 Load balancing • AP 장애시 자가 진단기능 • 무선 트래픽 Capture 및 분석 • 무선 통합 관리 • 전체 무선 네트워크 통합 운영 및 제어 • 유선망과의 논리적 구분점 제공 워크그룹 및 PoE 스위치

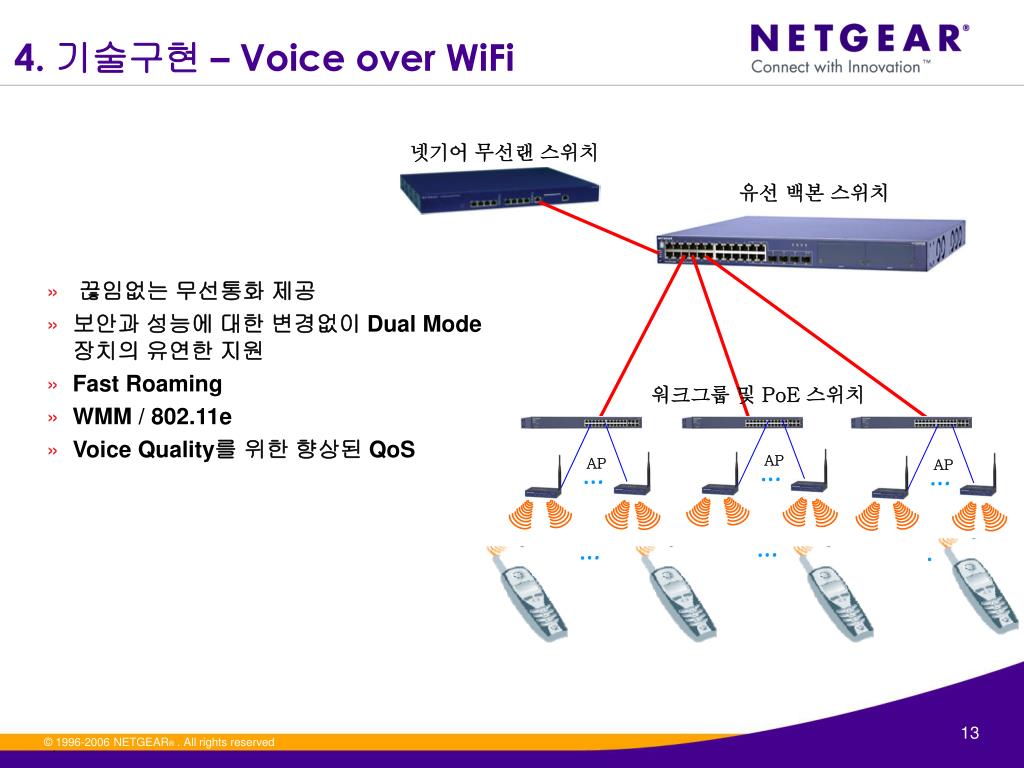

  13. 4. 기술구현 – Voice over WiFi 넷기어 무선랜 스위치 (WFS709TP) 유선 백본 스위치 • 끊임없는 무선통화 제공 • 보안과 성능에 대한 변경없이 Dual Mode 장치의 유연한 지원 • Fast Roaming • WMM / 802.11e • Voice Quality를 위한 향상된 QoS 워크그룹 및 PoE 스위치 … … AP … AP AP … … …

  14. … … … AP AP AP … … … 4. 기술구현 – Firewall 적용 넷기어 무선랜 스위치 (WFS709TP) 유선 백본 스위치 • Ping / DoS 공격 차단 • IP Session 공격 차단 • 무선사용자간 브리지 차단 • IP Spoofing 차단 워크그룹 및 PoE 스위치

  15. 4. 기술구현 – 데이터 암호화 (802.1x) 워크그룹 및 PoE스위치 유선 백본 무선랜 스위치 … AP 무선데이터구간 WPA(AES/TIKP) 기반의 데이터 암호화 적용 … End에서 End까지 암호화 적용 무선랜 스위치의 제어를 통한 데이터 암호화 적용 - AP와 무선 사용자사이의 무선 구간에 데이터 암호화 적용 - 보안상 취약점이 노출된 전통적 방식의 무선랜 데이터 암호화 대신 보안상 취약점이 해결된 최신의 WPA2(Wifi Protected Access)기반의 암호화 적용

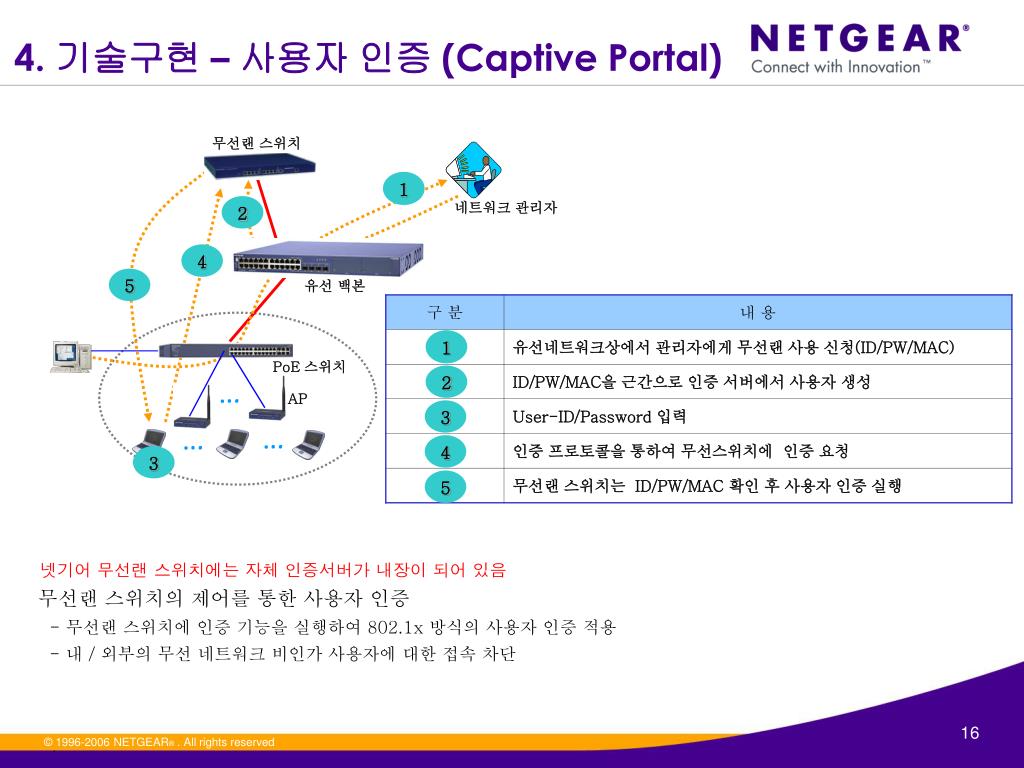

  16. 4. 기술구현 – 사용자 인증 (Captive Portal) 무선랜 스위치 1 네트워크 관리자 2 4 5 유선 백본 1 PoE 스위치 … 2 AP 3 … … 4 3 5 넷기어 무선랜 스위치에는 자체 인증서버가 내장이 되어 있음 무선랜 스위치의 제어를 통한 사용자 인증 - 무선랜 스위치에 인증 기능을 실행하여 802.1x 방식의 사용자 인증 적용 - 내 / 외부의 무선 네트워크 비인가 사용자에 대한 접속 차단

  17. 4. 기술구현 – DHCP 할당 무선랜 스위치 2 유선 백본 DHCP 서버 3 1 PoE 스위치 … 2 AP 3 … … 1 무선랜 스위치의 제어를 통한 DHCP 적용 - 인증 및 DHCP 서버와 연동하여 DHCP 적용 - 내 / 외부의 무선 네트워크 사용자에 대한 인증 후 DHCP 서버를 통해 내부 사설 IP 자동 할당 - 무선랜 스위치의 NAT 및 PAT 기능을 통하여 사설IP와 공인IP의 매핑 적용

  18. A C B 2 2 5. 장비 소개 – WFS709TP (무선랜 스위치) 5 6 6 1 2 3 4 System LED (Power, Status) 10/100Mbps Ethernet Port (PoE 지원) Gigabit Port Serial Port Fan / Heat Exhaust Rack Mount Bracket Power (Back Panel) 1 2 LNK/ACT PoE Access Point Status 3 4 5 7 6 7

  19. 5. 장비 소개 – WFS709TP • 최대 16개의 AP 관리 • 256 동시 사용자 지원 • 8포트의 10/100Mbps PoE 포트 지원 • 1개의 10/100/1000Mbps 업링크용 포트 제공 • 1개의 콘솔 포트 지원 • 성능 : 비 암호화시 800Mbps, 암호화시 200Mbps • 무선랜 침입 탐지 및 보안 기능 • 넷기어 스마트 위자드를 통한 웹 기반의 중앙관리 • 무선 보안 기능 강화 • 802.1x • WPA • Captive portal : ID/PW/MAC 기반의 인증 • 고속의 Layer 2, 3 패킷 포워딩 • 48.26cm (기존 19inch)랙 타입 • 플러그 앤 플레이 • 원격관리 지원 • 주변 AP탐색을 포함한 Extensive RF Management 기능 • Programmable Architecture • Control & Data Planes • 네트워크 프로세스 코어 • 암호화 가속엔진

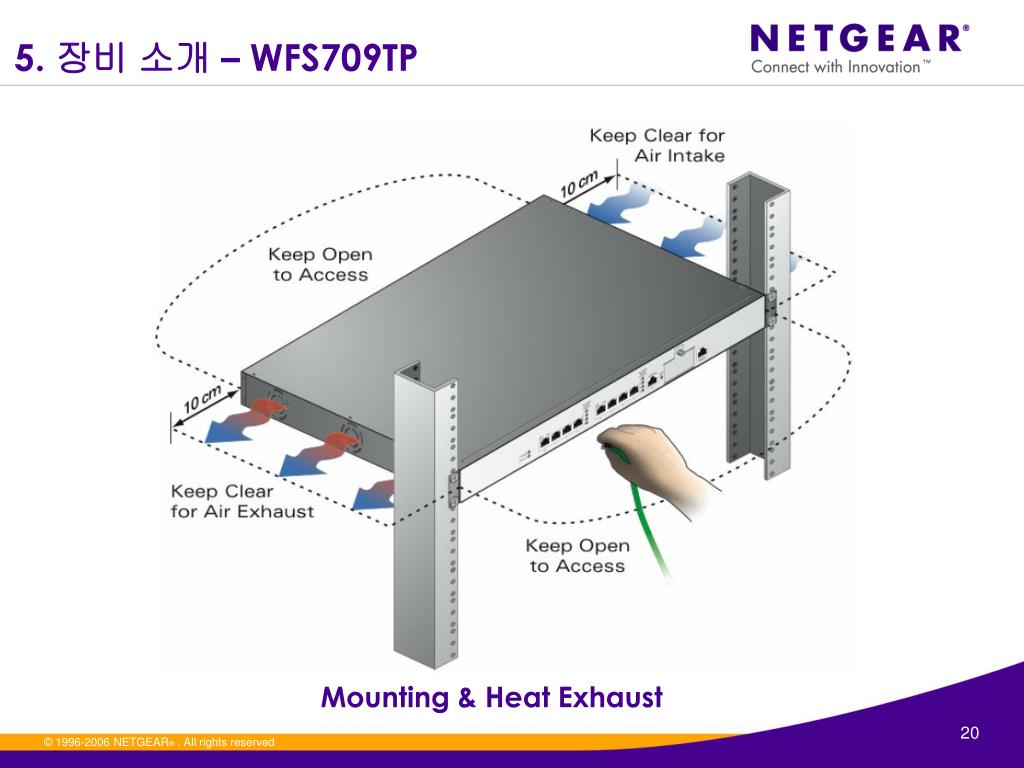

  20. 5. 장비 소개 – WFS709TP Mounting & Heat Exhaust

  21. 5. 장비 소개 – WGL102 (AP) • Single Radio • IEEE 802.11b/g (2.4Ghz) • 1개의 10/100Mbps Ethernet • IEEE 802.3af PoE • One Antenna (reverse SMA type) • Air Monitoring • NETGEAR Extended Antenna complaint • ANT24O5 (5dBi omni-directional antenna) • ANT2409 (9dBi in/out omni-directional antenna) • ANT24D18 (14dBi in/out directional antenna) • IntelliFi RF management technology • Dynamic Power Level • Plenum rated • Small Form Factor (Cube, Ceiling, Under desk) Detachable Antenna (5dBi) Reset Hole AC Power 10/100Mbps Ethernet Port (PoE)

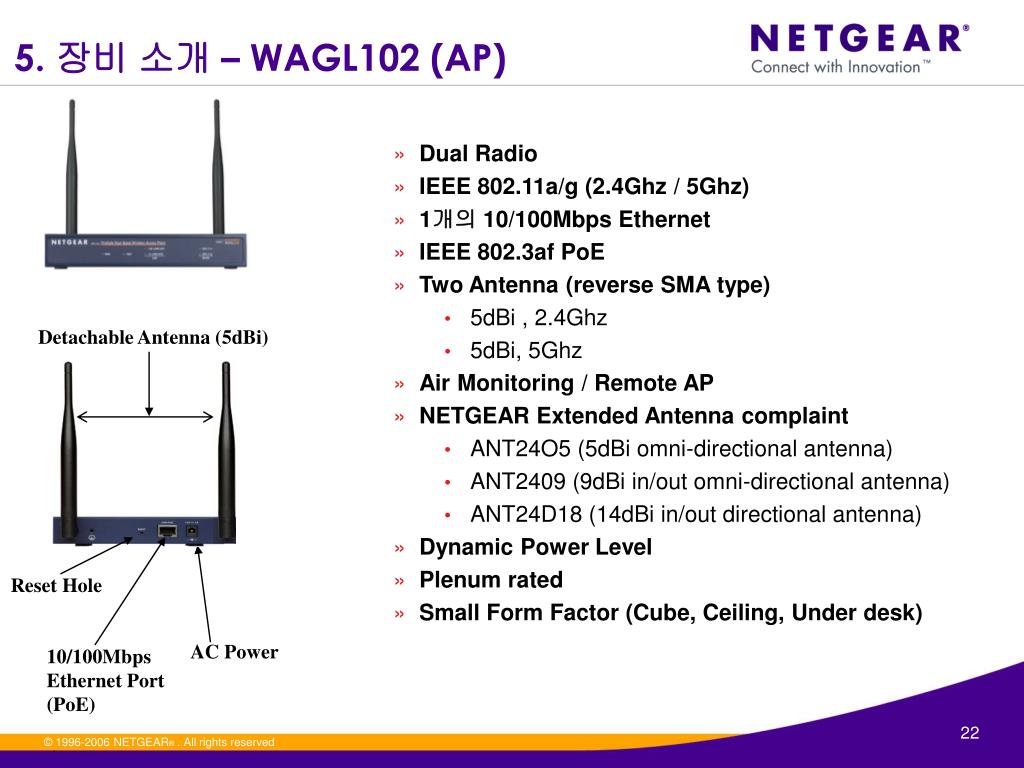

  22. 5. 장비 소개 – WAGL102 (AP) • Dual Radio • IEEE 802.11a/g (2.4Ghz / 5Ghz) • 1개의 10/100Mbps Ethernet • IEEE 802.3af PoE • Two Antenna (reverse SMA type) • 5dBi , 2.4Ghz • 5dBi, 5Ghz • Air Monitoring / Remote AP • NETGEAR Extended Antenna complaint • ANT24O5 (5dBi omni-directional antenna) • ANT2409 (9dBi in/out omni-directional antenna) • ANT24D18 (14dBi in/out directional antenna) • Dynamic Power Level • Plenum rated • Small Form Factor (Cube, Ceiling, Under desk) Detachable Antenna (5dBi) Reset Hole AC Power 10/100Mbps Ethernet Port (PoE)

  23. 넷기어 무료 기술지원 센터 : 8 TRS / 080-638-4327 전화 기술지원 및 원격지원, e-mail, 웹 지원 서비스 Warranty : 스위치 5년, VPN 3년, 엑세스 포인트 1-3년 (subject to each products) Customer 6. Customer Support Organization
