  1. 实验一 实验室常用电子仪 器使用练习

  2. 实验目的 • 熟悉双踪示波器、函数信号发生器、XJ1780A直流稳定电源、AS2174F交流毫伏表及万用表的正确使用。 • 初步掌握示波器观察波形，测量波形主要参数的方法。 • 掌握仪器共地的概念、意义和接法。

  3. 模拟电子电路中常用电子仪器布局图

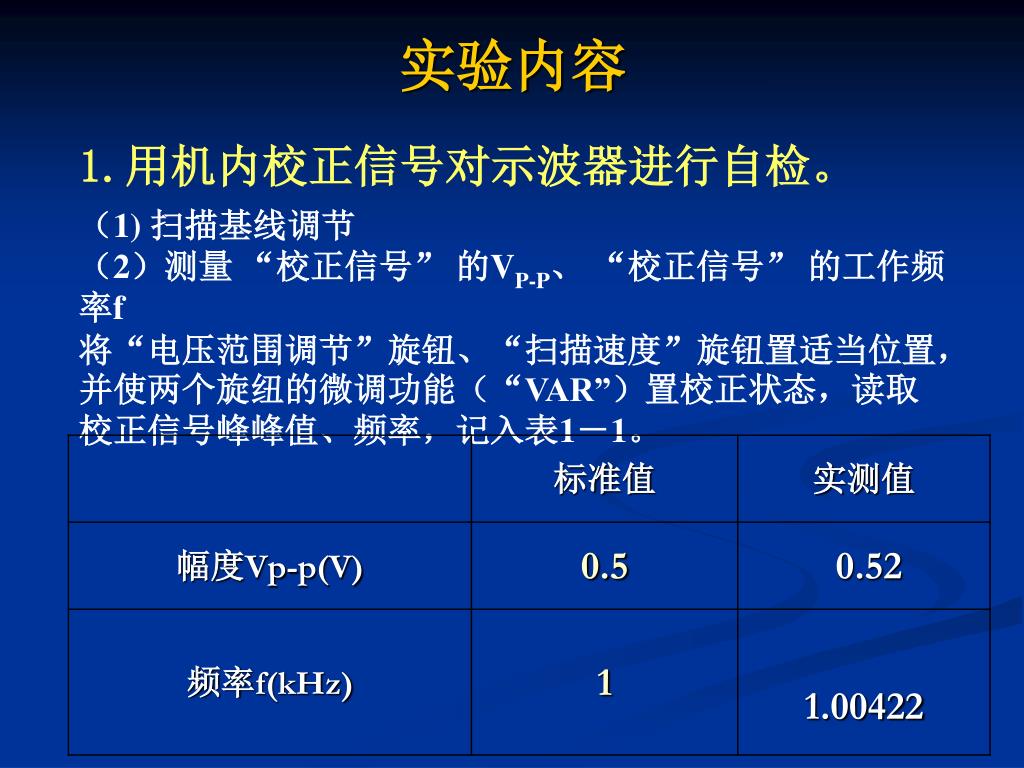

  4. 实验内容 1.用机内校正信号对示波器进行自检。 （1) 扫描基线调节 （2）测量 “校正信号” 的VP-P、 “校正信号” 的工作频率f 将“电压范围调节”旋钮、“扫描速度”旋钮置适当位置，并使两个旋纽的微调功能（“VAR”）置校正状态，读取校正信号峰峰值、频率，记入表1－1。

  5. 正弦信号 (信号选择纽选 ~ ) f = 1kHz (调节频率范围,频率调节纽) Ve有效值 =1V （用交流毫伏表测得） 不失真 （占空比为50%, 纽灯灭) 2.用示波器和交流毫伏表测量信号参数 (1) 用示波器测量信号幅值 调节DF1641B函数信号发生器，送出一个 示波器的输入端 改变示波器GOS-6021“扫描速度”旋钮及“电压范围调节”等旋钮,用示波器测量信号源输出信号的峰—峰值，记入表1－2。

  6. 测幅值示波器各旋纽的位置

  7. 正弦信号 (信号选择纽选 ~ ) f = 10kHz (调节频率范围,频率调节纽) Ve有效值 =1V （用交流毫伏表测得） 不失真 （占空比为50%, 纽灯灭) (2) 用示波器测试正弦信号的周期T 调节DF1641B函数信号发生器，送出一个信号 再改变示波器GOS-6021“扫描速度”旋钮及“触发电平”等旋钮,用示波器测出该正弦波的周期T、f，并把数据记入表1－2。

  8. 测周期T示波器各旋纽的位置

  9. 信号电压频率 示波器测量值 信号电压 毫伏表读数 （V） 示波器测量值 周期（ms） 频率（Hz） 峰—峰值（V） 有效值（V） 100 Hz 1 KHz 100KHz 1 1 1 用示波器和交流毫伏表测量信号参数表2-1

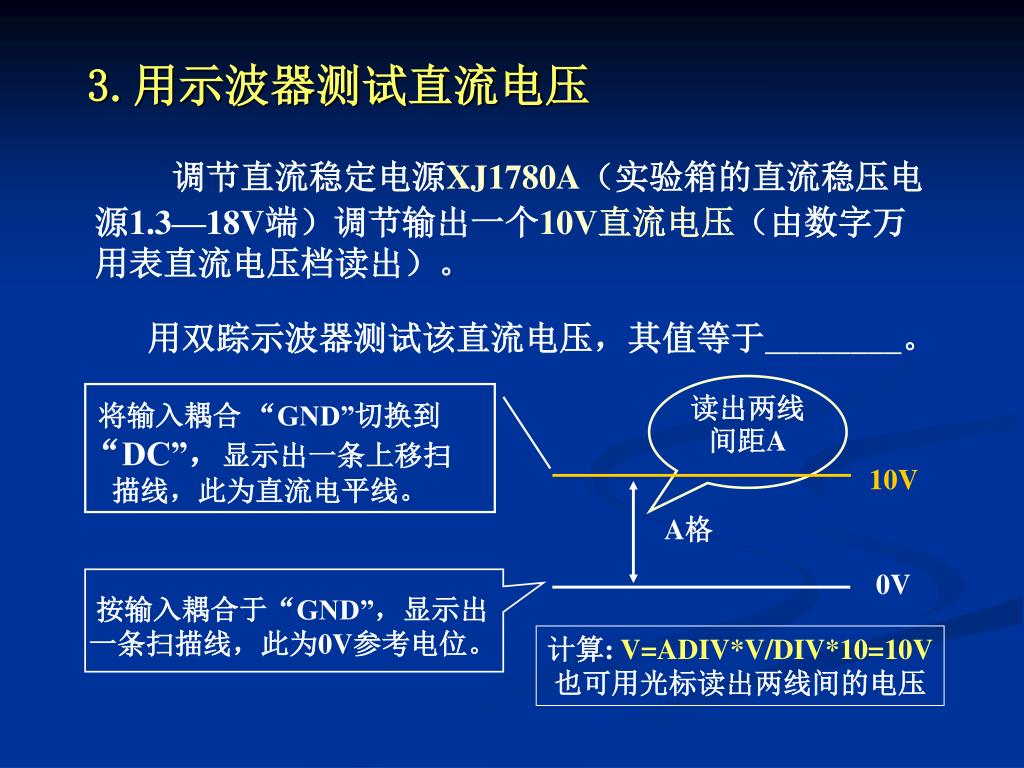

  10. 读出两线间距A 将输入耦合 “GND”切换到 “DC”，显示出一条上移扫 描线，此为直流电平线。 10V A格 0V 按输入耦合于“GND”，显示出一条扫描线，此为0V参考电位。 3.用示波器测试直流电压 调节直流稳定电源XJ1780A（实验箱的直流稳压电源1.3—18V端）调节输出一个10V直流电压（由数字万用表直流电压档读出）。 用双踪示波器测试该直流电压，其值等于________。 计算: V=ADIV*V/DIV*10=10V 也可用光标读出两线间的电压

  11. 测试直流电压示波器各旋纽的位置

  12. 4．测量两波形间相位差 （1）按图1－3连接实验电路，调节 函数信号发生器输出ƒ=1kHz，有效值为2V的正弦波。把经RC移相网络获得的两路信号vi和vR，分别加到CH1和CH2输入端。 （2）先将CH1和CH2输入耦合置“GND”，分别调节CH1和CH2的 “”，使两条扫描基线重合于屏幕中间位置，然后取消“GND”输入耦合。此时示波器屏幕上应稳定显示两条正弦波曲线。 （3） 单踪显示，调节显示vi信号通道的触发电平旋钮、“扫描速度粗、细调节” 钮、CH1（或CH2）的“电压范围调节” 钮，使屏幕上显示一个3点过零点、一个周期占九格的正弦波形；再双踪显示vi和vR信号。 （4）根据两波形在水平方向的差距D格，即可求得两波形相位差：  = D格×360o/9格,记入表1－3。  = 1.4 格×360o/9格 = 56o

  13. 一周期格数 两波形 X轴差距格数 相 位 差 实 测 值 计 算 值 DT＝9 D＝1.4 θ＝56o vR与vi的相位关系：vR超前vi θ＝ 57.8o vi vR 测量两波形间相位差表1-3 计算值： θ＝—arctg(fL/ f)=—arctg(1/2πRC） = —arctg (1/2π×10 × 10-3 × 0.01 × 10-6） = 57.8o 实 测 值： θ＝360o / DT×D = 360o / 9 ×1.4 = 56o

  14. 5．常用电子元件参数测试 （1）用万用表测出任意一个电阻的阻值R，并与其标称值RN进行比较；计算实测值与标称值之间的相对偏差，记入表1-4中。 （2）用万用表测量并记录一个二极管的正、反向电阻值，判明二极管的好坏以及正负极性，记入表1-4中。 *（3）用晶体管特性图示仪测量一个小功率三极管的输出特性曲线，并测量IC=3mA,VCE=6V时的交流电流放大系数β，记入表1-4中。 *（4）用晶体管特性图示仪测量一个小功率场效应管的输出特性曲线，并测量恒流区中某一点的跨导gm，并记录该测试点的ID和VGS的值，记入表1-4中。

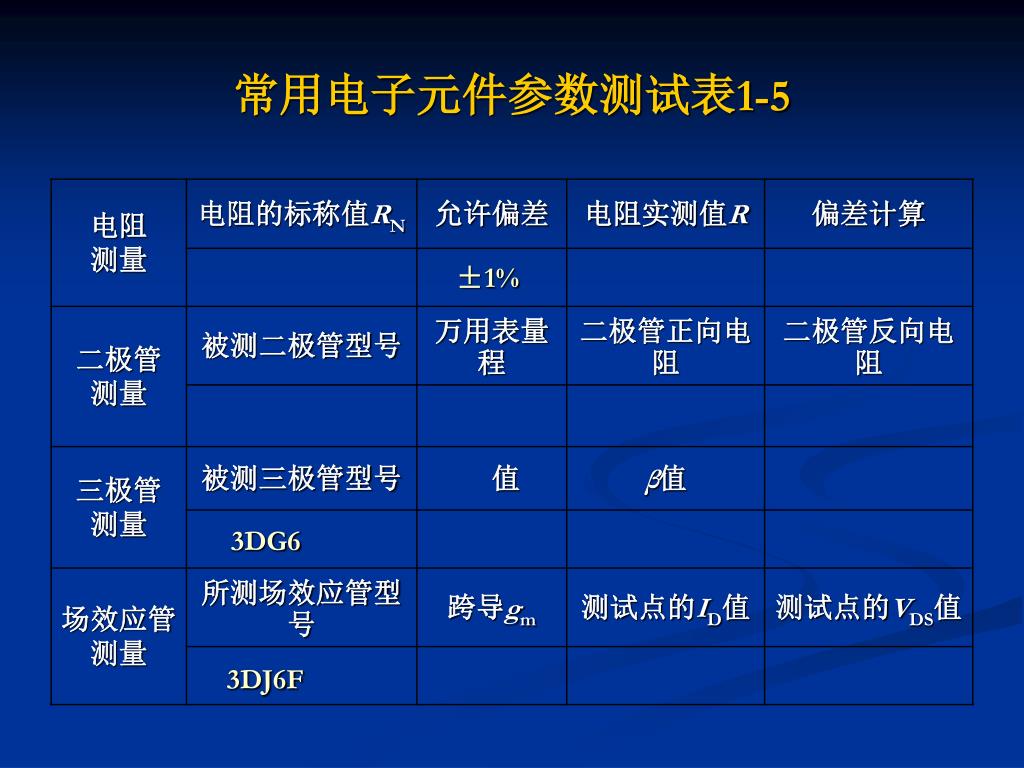

  15. 常用电子元件参数测试表1-5

  16. 总结报告要求 • 整理实验数据，求出误差、分析误差产生原因。 • 问题讨论 • 请见P6 • 请见P6

  17. 设备名称 设备名称 数 量 备注 模拟电子技术实验箱 ＴＨＭ—７ 一台 万用电表 GDM—8135 一台 示波器 GOS-６021 交流毫伏表 ＡＳ２１７４Ｆ 一台 函数信号发生器 DF1641B 一台 一台 实验仪器
