  1. Capitolo 2 Le reti Ethernet e IEEE 802.3

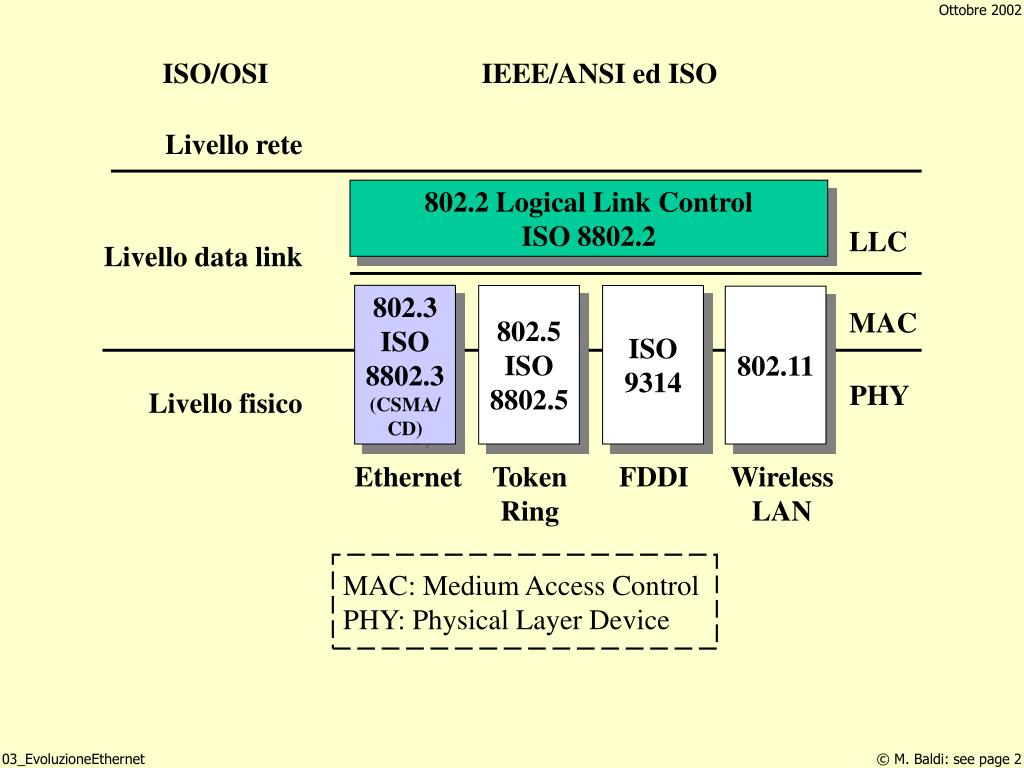

  2. ISO/OSI IEEE/ANSI ed ISO Livello rete 802.2 Logical Link Control ISO 8802.2 LLC Livello data link 802.3 ISO 8802.3 (CSMA/ CD) 802.5 ISO 8802.5 ISO 9314 802.11 MAC PHY Livello fisico Ethernet Token Ring FDDI Wireless LAN MAC: Medium Access Control PHY: Physical Layer Device

  3. 0 8 0 0 2 B 3 C 0 7 9 A OUI assegnato dall’IEEE Assegnato dal costruttore

  4. Collisione

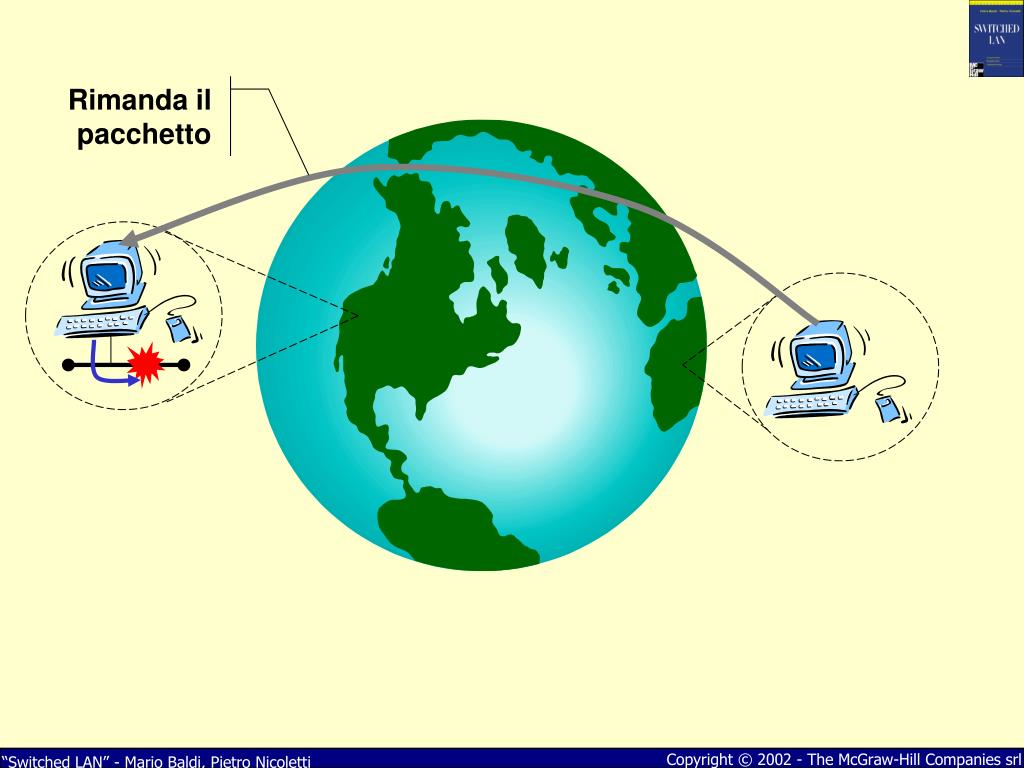

  5. Rimanda il pacchetto

  6. Collisione

  7. 64 - 1518 ottetti 46 - 1500 ottetti 0 - 46 ottetti 7 ottetti 1 ottetto 6 ottetti 6 ottetti 2 ottetti 0 - 1500 ottetti 4 ottetti Preambolo SFD Length Payload (campo dati) PAD FCS Destina-tion Address Source Address CodaMAC FCS: Frame Check Sequence PAD: Padding SFD: Starting Frame Delimiter Intestazione MAC

  8. Pacchetto o trama Pacchetto o trama (TX) 9.6 μs min. (RX) 4.7 μs min. IPG (Inter Packet Gap - termine Ethernet v 2.0) IFS (Inter Frame Spacing - termine 802.3)

  9. Ethernet v2.0 >1500 Preambolo SFD Type Payload (campo dati) FCS 2 ottetti 7 ottetti 1 ottetto 6 ottetti 6 ottetti 4 ottetti 46 - 1500 ottetti Destina-tion Address Destina-tion Address Source Address Source Address Preambolo SFD Length Payload (campo dati) PAD FCS 0 - 1500 IEEE 802.3 FCS: Frame Check Sequence PAD: Padding SFD: Starting Frame Delimiter

  10. IEEE 802.3 / ISO 8802.3 ISO/OSI Livello Rete IEEE 802.2/ISO 8802.2 Logical Link Control LLC Livello Data-Link CSMA/CD MAC Physical Layer Signaling (PLS) AUI Livello fisico 10BASE-T 10BASE2 100BASE5 10BASE-F PMA MDI PMA: Physical Medium Attachment AUI: Attachment Unit Interface MDI: Medium Dependent Interface

  11. V: Violazione Sequenza di bit 1 0 0 1 1 1 0 V Codifica Manchester

  12. Connettore AUI verso la scheda di rete (maschio) Connettore AUI sulla scheda di rete (femmina) Connettore AUI sulla MAU (maschio) Connettore AUI verso la MAU (femmina) Cavo AUI

  13. 1 ottetto 1 ottetto 1 ottetto 43 - 1497 ottetti 4 ottetti Length 0hFE 0hFE 0h03 Information FCS Destina-tion Address Source Address CodaMAC DSAP SSAP Control DSAP: Destination Service Access Point FCS: Frame Check Sequence SSAP: Source Service Access Intestazione MAC

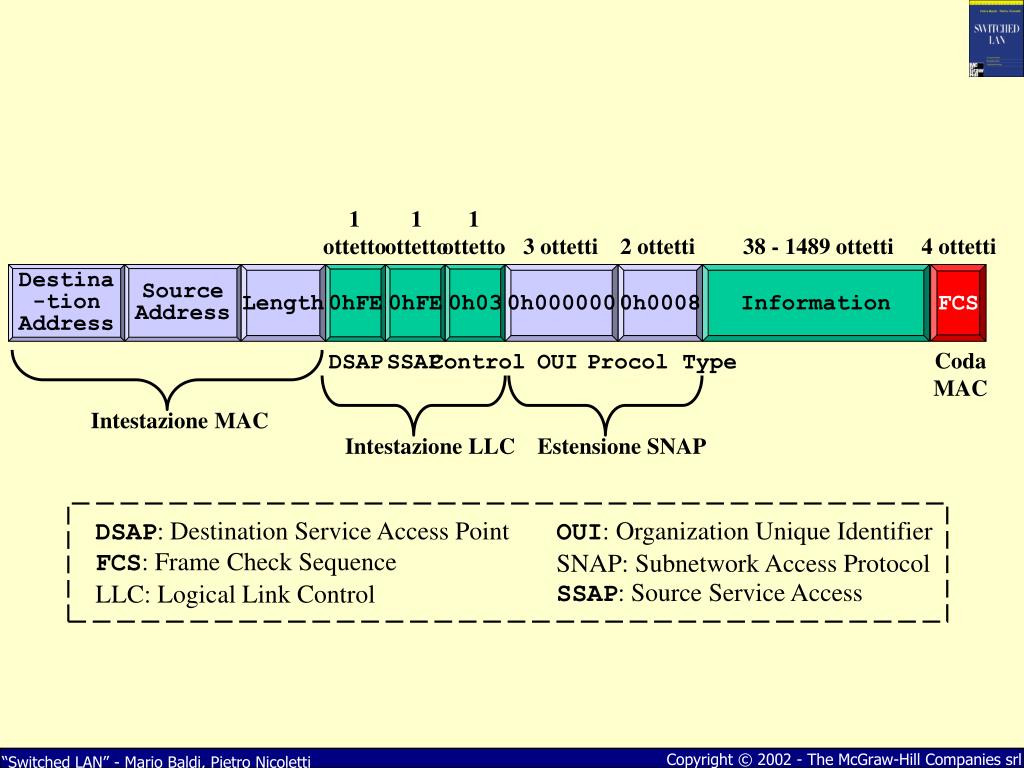

  14. 1 ottetto 1 ottetto 1 ottetto 3 ottetti 2 ottetti 38 - 1489 ottetti 4 ottetti Length 0hFE 0hFE 0h03 0h000000 0h0008 Information FCS Destina-tion Address Source Address CodaMAC DSAP SSAP Control OUI Procol Type Intestazione MAC Intestazione LLC Estensione SNAP DSAP: Destination Service Access Point FCS: Frame Check Sequence LLC: Logical Link Control OUI: Organization Unique Identifier SNAP: Subnetwork Access Protocol SSAP: Source Service Access

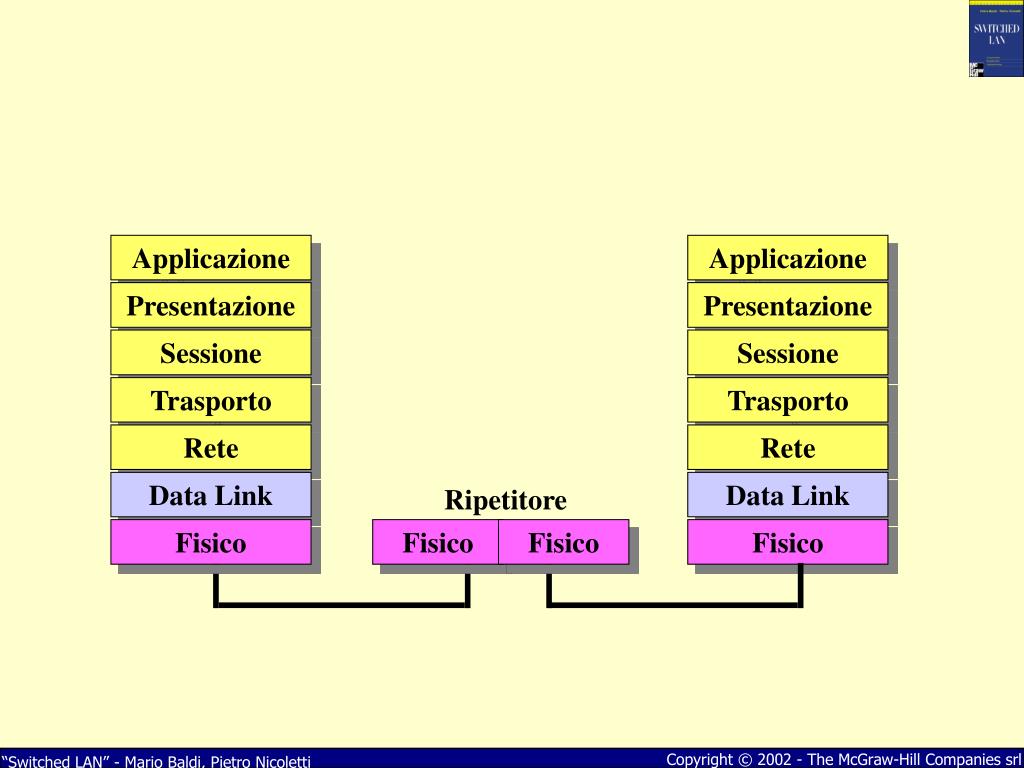

  15. Applicazione Applicazione Presentazione Presentazione Sessione Sessione Trasporto Trasporto Rete Rete Data Link Data Link Ripetitore Fisico Fisico Fisico Fisico

  16. LAN LAN LAN WAN Ripetitore (hub) Router F.O. 870 m F.O. 800 m UTP 100 m F.O. 2000 m UTP 100 m Bridge Switch LAN Dominio di collisione (3,67 Km)
