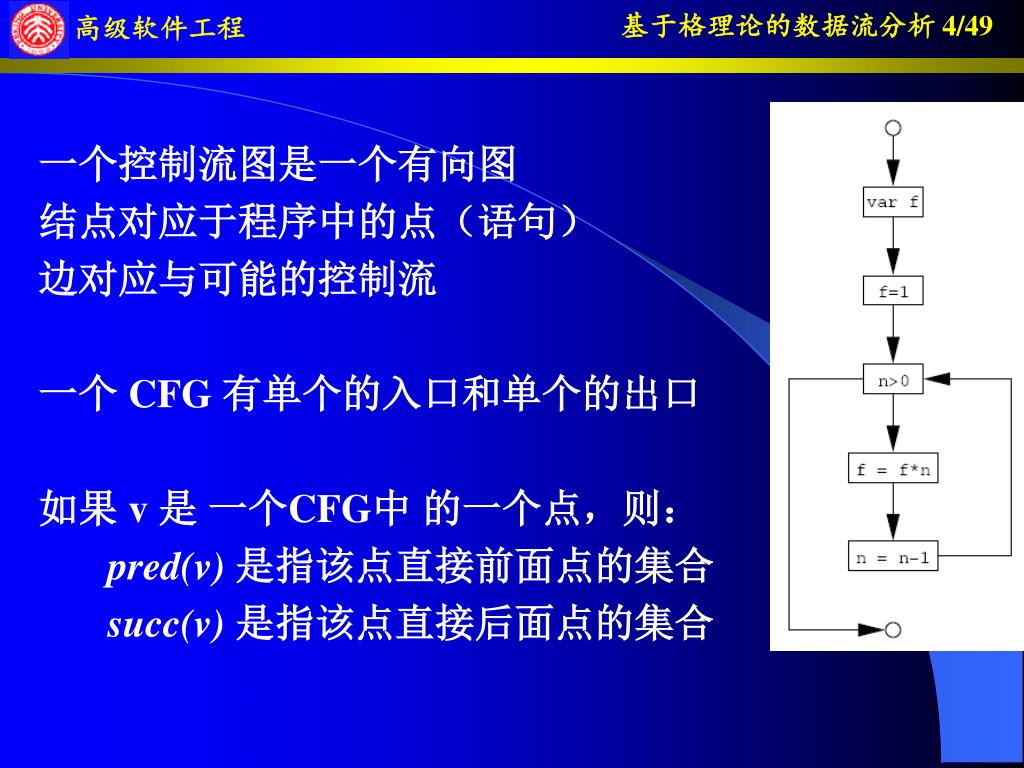

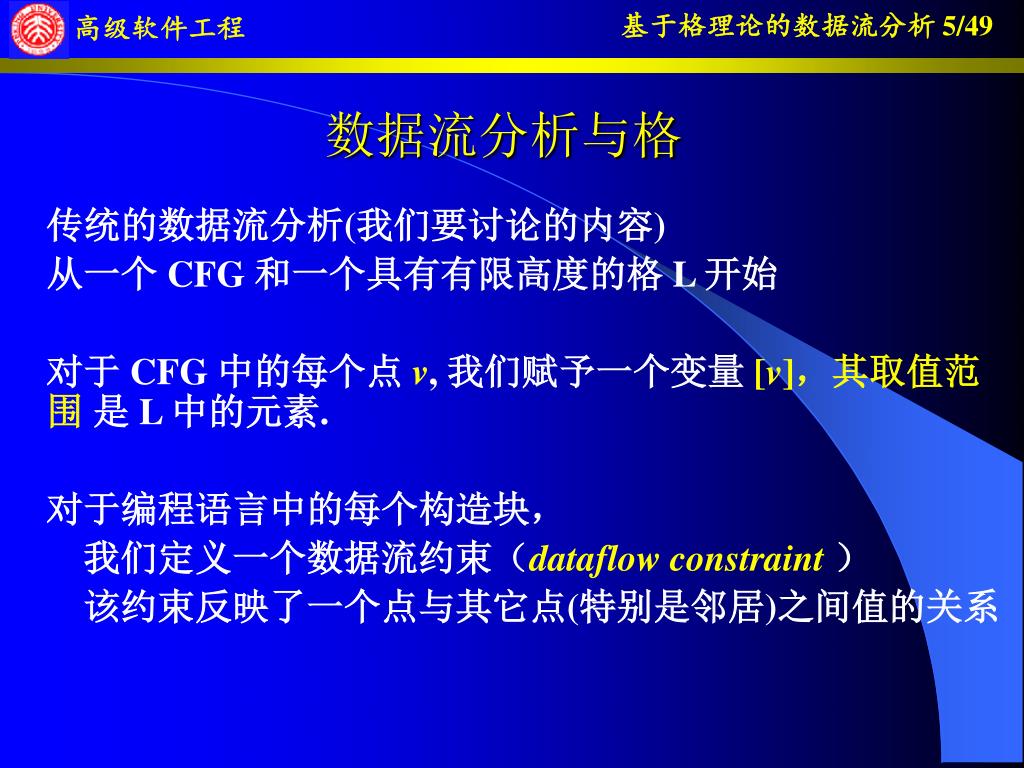

### 一、控制流图（Control Flow Graph：CFG）

S1; S2 的分析结果与 S2; S1 的结果相同

pred(v)是指该点直接前面点的集合

succ(v)是指该点直接后面点的集合

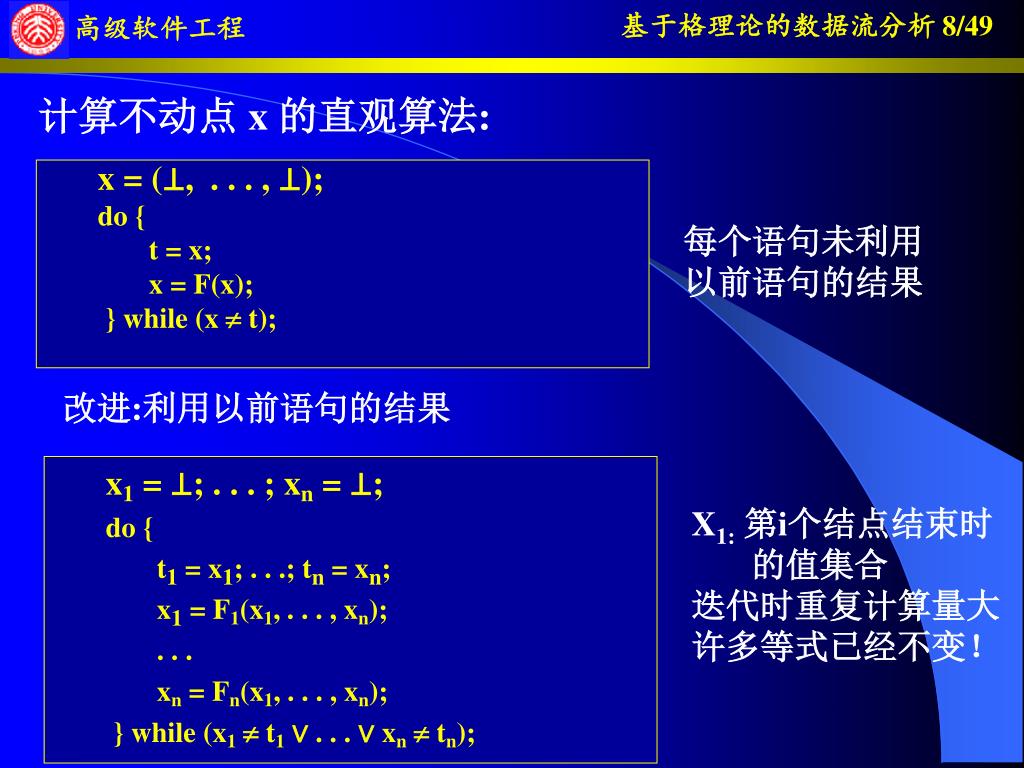

### 不动点算法

[vi] = Fi([v1], . . . , [vn])

F(x1, . . . , xn) = (F1(x1, . . . , xn), . . . , Fn(x1, . . . , xn))

x = (⊥, . . . , ⊥);

do {

t = x;

x = F(x);

} while (x  t);

x1 = ⊥; . . . ; xn = ⊥;

do {

t1 = x1; . . .; tn = xn;

x1 = F1(x1, . . . , xn);

. . .

xn = Fn(x1, . . . , xn);

} while (x1 t1 ∨ . . . ∨ xn tn);

X1:第i个结点结束时

x1 = ⊥; . . . ; xn = ⊥;

q = [v1, . . . , vn];

while (q  []) {

assume q = [vi, . . .];

y = Fi(x1, . . . , xn);

q = q.tail();

if (y  xi) {

for (v ∈ dep(vi)) q.append(v);

xi = y;

}

}

dep(vi)是被Vi影响的点的集合

### 二、活性（Liveness）分析

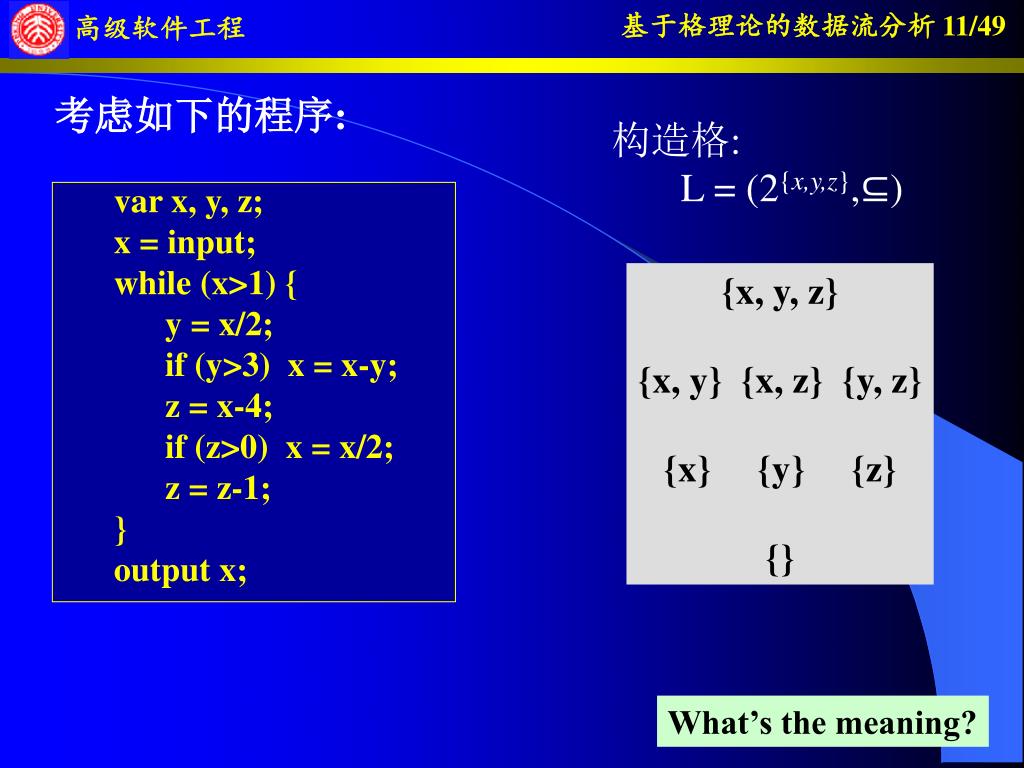

L = (2{x,y,z},⊆)

var x, y, z;

x = input;

while (x>1) {

y = x/2;

if (y>3) x = x-y;

z = x-4;

if (z>0) x = x/2;

z = z-1;

}

output x;

{x, y, z}

{x, y} {x, z} {y, z}

{x} {y} {z}

{}

What’s the meaning?

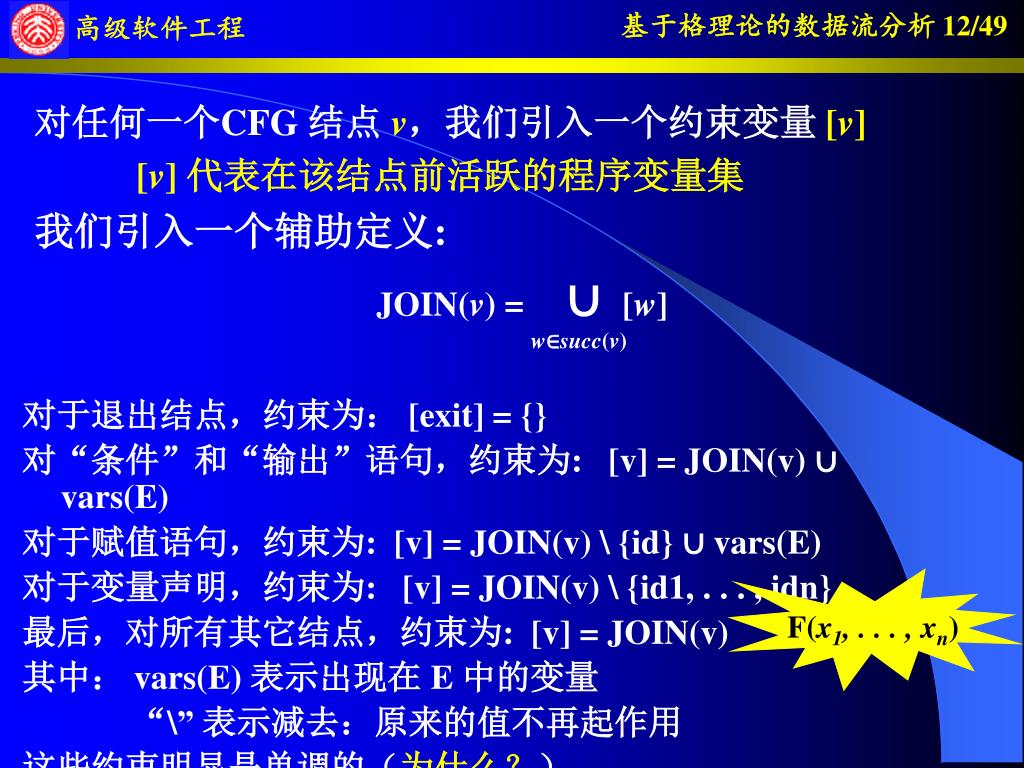

[v] 代表在该结点前活跃的程序变量集

JOIN(v) = ∪ [w]

w∈succ(v)

“\” 表示减去：原来的值不再起作用

F(x1, . . . , xn)

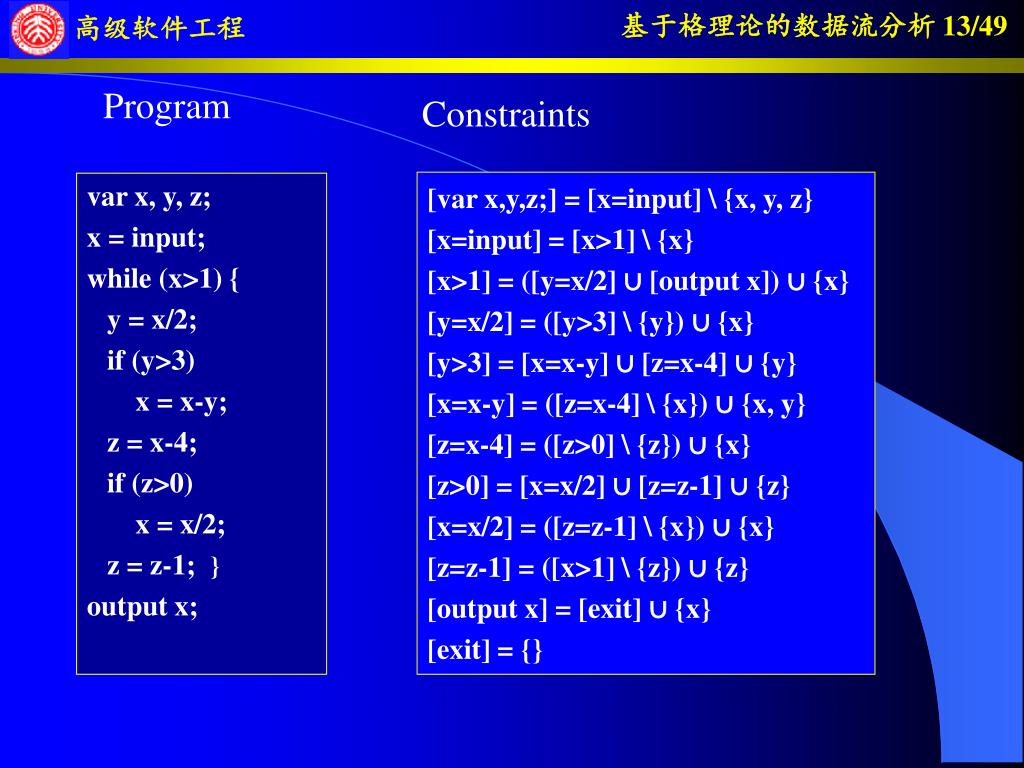

Program

Constraints

[var x,y,z;] = [x=input] \ {x, y, z}

[x=input] = [x>1] \ {x}

[x>1] = ([y=x/2] ∪ [output x]) ∪ {x}

[y=x/2] = ([y>3] \ {y}) ∪ {x}

[y>3] = [x=x-y] ∪ [z=x-4] ∪ {y}

[x=x-y] = ([z=x-4] \ {x}) ∪ {x, y}

[z=x-4] = ([z>0] \ {z}) ∪ {x}

[z>0] = [x=x/2] ∪ [z=z-1] ∪ {z}

[x=x/2] = ([z=z-1] \ {x}) ∪ {x}

[z=z-1] = ([x>1] \ {z}) ∪ {z}

[output x] = [exit] ∪ {x}

[exit] = {}

var x, y, z;

x = input;

while (x>1) {

y = x/2;

if (y>3)

x = x-y;

z = x-4;

if (z>0)

x = x/2;

z = z-1; }

output x;

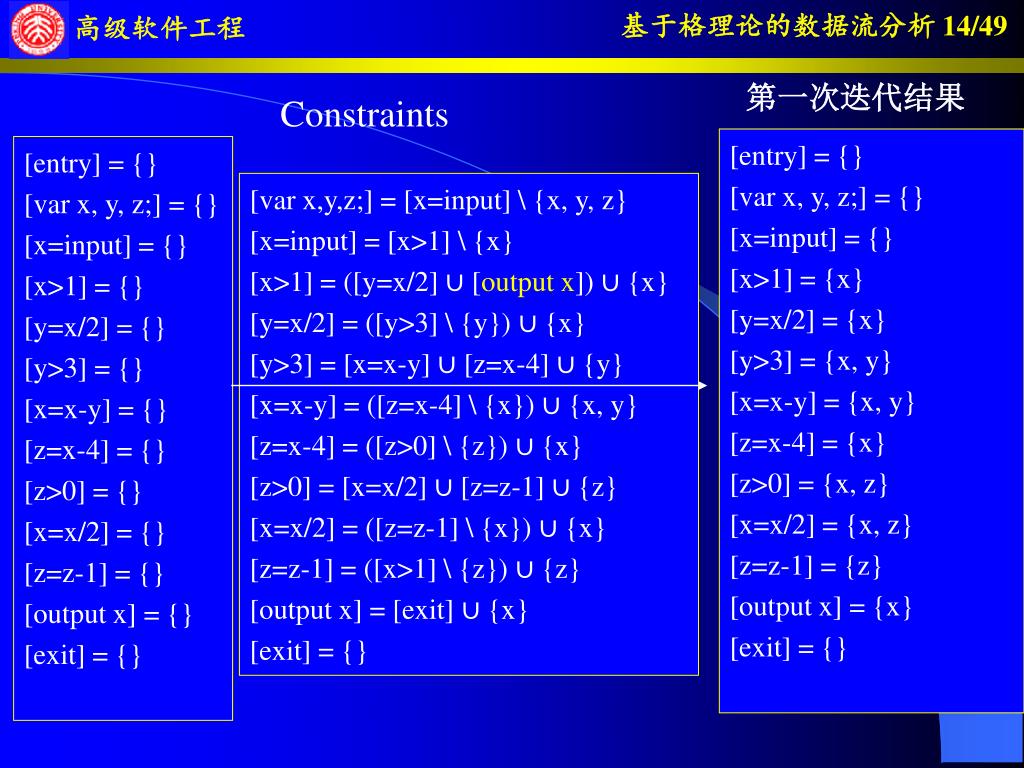

Constraints

[entry] = {}

[var x, y, z;] = {}

[x=input] = {}

[x>1] = {x}

[y=x/2] = {x}

[y>3] = {x, y}

[x=x-y] = {x, y}

[z=x-4] = {x}

[z>0] = {x, z}

[x=x/2] = {x, z}

[z=z-1] = {z}

[output x] = {x}

[exit] = {}

[entry] = {}

[var x, y, z;] = {}

[x=input] = {}

[x>1] = {}

[y=x/2] = {}

[y>3] = {}

[x=x-y] = {}

[z=x-4] = {}

[z>0] = {}

[x=x/2] = {}

[z=z-1] = {}

[output x] = {}

[exit] = {}

[var x,y,z;] = [x=input] \ {x, y, z}

[x=input] = [x>1] \ {x}

[x>1] = ([y=x/2] ∪ [output x]) ∪ {x}

[y=x/2] = ([y>3] \ {y}) ∪ {x}

[y>3] = [x=x-y] ∪ [z=x-4] ∪ {y}

[x=x-y] = ([z=x-4] \ {x}) ∪ {x, y}

[z=x-4] = ([z>0] \ {z}) ∪ {x}

[z>0] = [x=x/2] ∪ [z=z-1] ∪ {z}

[x=x/2] = ([z=z-1] \ {x}) ∪ {x}

[z=z-1] = ([x>1] \ {z}) ∪ {z}

[output x] = [exit] ∪ {x}

[exit] = {}

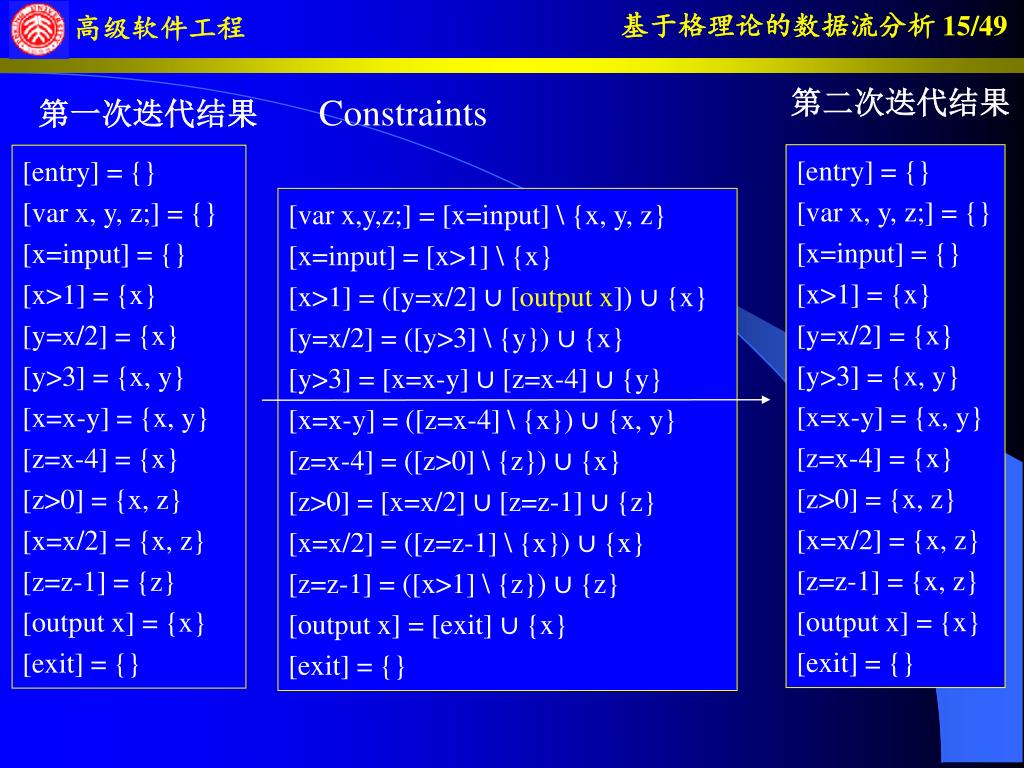

Constraints

[entry] = {}

[var x, y, z;] = {}

[x=input] = {}

[x>1] = {x}

[y=x/2] = {x}

[y>3] = {x, y}

[x=x-y] = {x, y}

[z=x-4] = {x}

[z>0] = {x, z}

[x=x/2] = {x, z}

[z=z-1] = {x, z}

[output x] = {x}

[exit] = {}

[entry] = {}

[var x, y, z;] = {}

[x=input] = {}

[x>1] = {x}

[y=x/2] = {x}

[y>3] = {x, y}

[x=x-y] = {x, y}

[z=x-4] = {x}

[z>0] = {x, z}

[x=x/2] = {x, z}

[z=z-1] = {z}

[output x] = {x}

[exit] = {}

[var x,y,z;] = [x=input] \ {x, y, z}

[x=input] = [x>1] \ {x}

[x>1] = ([y=x/2] ∪ [output x]) ∪ {x}

[y=x/2] = ([y>3] \ {y}) ∪ {x}

[y>3] = [x=x-y] ∪ [z=x-4] ∪ {y}

[x=x-y] = ([z=x-4] \ {x}) ∪ {x, y}

[z=x-4] = ([z>0] \ {z}) ∪ {x}

[z>0] = [x=x/2] ∪ [z=z-1] ∪ {z}

[x=x/2] = ([z=z-1] \ {x}) ∪ {x}

[z=z-1] = ([x>1] \ {z}) ∪ {z}

[output x] = [exit] ∪ {x}

[exit] = {}

Constraints

[entry] = {}

[var x, y, z;] = {}

[x=input] = {}

[x>1] = {x}

[y=x/2] = {x}

[y>3] = {x, y}

[x=x-y] = {x, y}

[z=x-4] = {x}

[z>0] = {x, z}

[x=x/2] = {x, z}

[z=z-1] = {x, z}

[output x] = {x}

[exit] = {}

[entry] = {}

[var x, y, z;] = {}

[x=input] = {}

[x>1] = {x}

[y=x/2] = {x}

[y>3] = {x, y}

[x=x-y] = {x, y}

[z=x-4] = {x}

[z>0] = {x, z}

[x=x/2] = {x, z}

[z=z-1] = {x, z}

[output x] = {x}

[exit] = {}

[var x,y,z;] = [x=input] \ {x, y, z}

[x=input] = [x>1] \ {x}

[x>1] = ([y=x/2] ∪ [output x]) ∪ {x}

[y=x/2] = ([y>3] \ {y}) ∪ {x}

[y>3] = [x=x-y] ∪ [z=x-4] ∪ {y}

[x=x-y] = ([z=x-4] \ {x}) ∪ {x, y}

[z=x-4] = ([z>0] \ {z}) ∪ {x}

[z>0] = [x=x/2] ∪ [z=z-1] ∪ {z}

[x=x/2] = ([z=z-1] \ {x}) ∪ {x}

[z=z-1] = ([x>1] \ {z}) ∪ {z}

[output x] = [exit] ∪ {x}

[exit] = {}

z = z-1 中的赋值从未被用过。

var x, y, z;

x = input;

while (x>1) {

y = x/2;

if (y>3) x = x-y;

z = x-4;

if (z>0) x = x/2;

z = z-1;

}

output x;

• var x,yz;

• x = input;

• while (x>1) {

• yz = x/2;

• if (yz>3) x = x-yz;

• yz = x-4;

• if (yz>0) x = x/2;

• }

• output x;

### 三、可用表达式 （Available expression）

• var x, y, z, a, b;

• z = a+b;

• y = a*b;

• while (y > a+b) {

• a = a+1;

• x = a+b;

• }

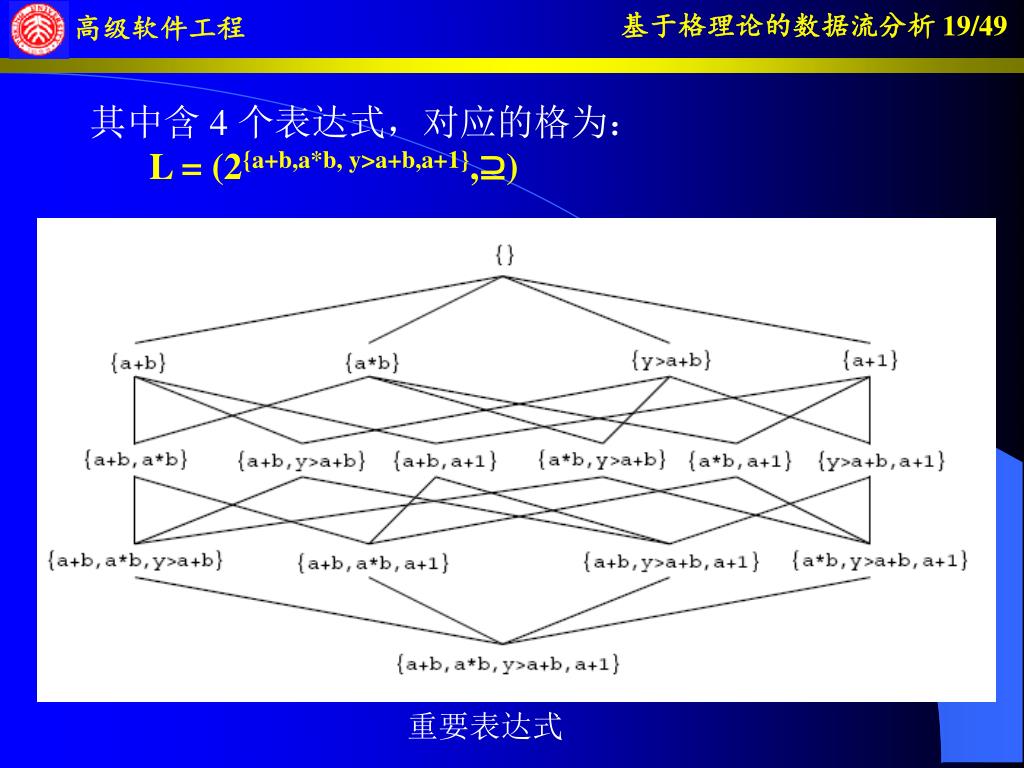

• 其中含 4 个表达式，对应的格为：

• L = (2{a+b,a*b, y>a+b,a+1},⊇)

• 重要表达式

定义: JOIN(v) = ∩[w]

w∈pred(v)

对于入口，约束为： [entry] = {}

如果 v 包含一个条件表达式 E, 约束为：[v] = JOIN(v) ∪ exps(E)

如果 v 包含输出语句 E,约束为：[v] = JOIN(v) ∪ exps(E)

如果 v 包含赋值语句 id=E, 约束为: [v] = (JOIN(v) ∪ exps(E))↓id

↓id表示移除所有包含指向变量 id 的表达式

对所有其它结点，约束为：[v] = JOIN(v)

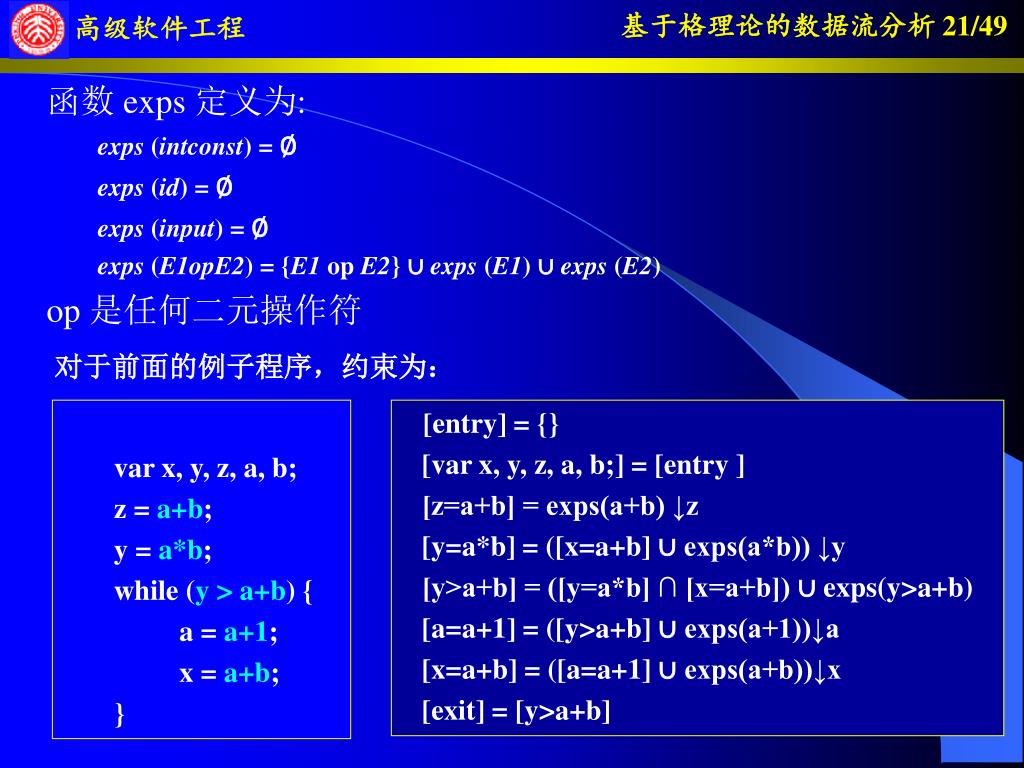

函数 exps 定义为:

exps (intconst) = ∅

exps (id) = ∅

exps (input) = ∅

exps (E1opE2) = {E1 op E2} ∪ exps (E1) ∪ exps (E2)

op 是任何二元操作符

对于前面的例子程序，约束为：

• var x, y, z, a, b;

• z = a+b;

• y = a*b;

• while (y > a+b) {

• a = a+1;

• x = a+b;

• }

[entry] = {}

[var x, y, z, a, b;] = [entry ]

[z=a+b] = exps(a+b) ↓z

[y=a*b] = ([x=a+b] ∪ exps(a*b)) ↓y

[y>a+b] = ([y=a*b] ∩ [x=a+b]) ∪ exps(y>a+b)

[a=a+1] = ([y>a+b] ∪ exps(a+1))↓a

[x=a+b] = ([a=a+1] ∪ exps(a+b))↓x

[exit] = [y>a+b]

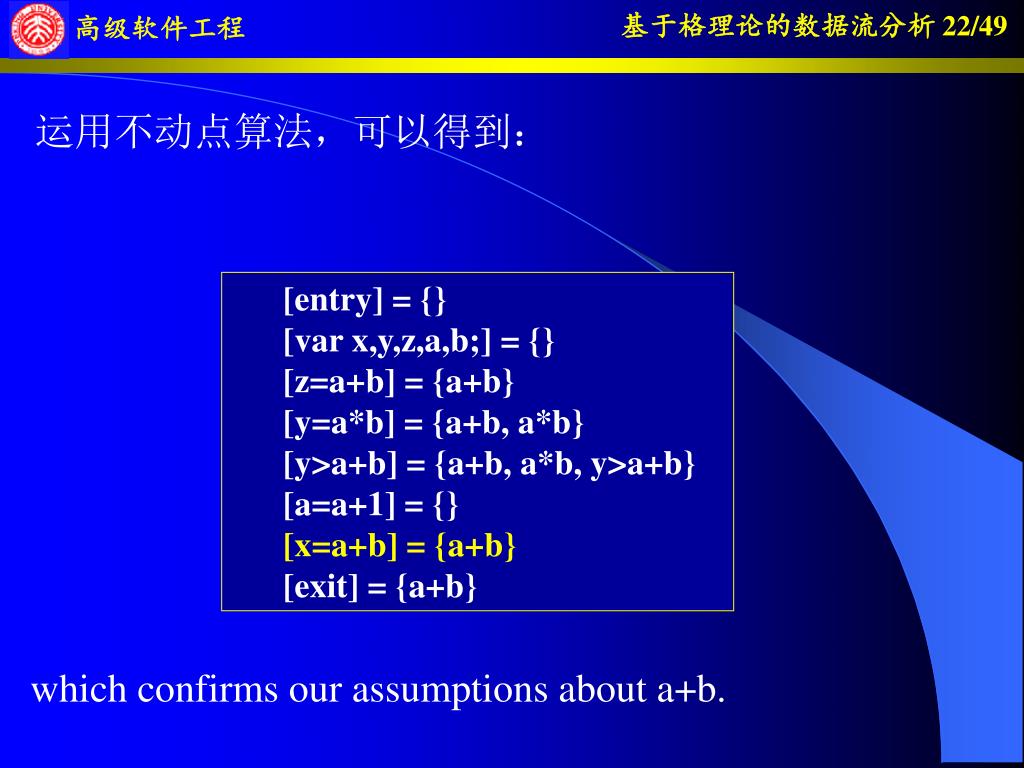

运用不动点算法，可以得到：

• [entry] = {}

• [var x,y,z,a,b;] = {}

• [z=a+b] = {a+b}

• [y=a*b] = {a+b, a*b}

• [y>a+b] = {a+b, a*b, y>a+b}

• [a=a+1] = {}

• [x=a+b] = {a+b}

• [exit] = {a+b}

which confirms our assumptions about a+b.

优化程序：

• var x,y,z,a,b;

• z = a+b;

• y = a*b;

• while (y > a+b) {

• a = a+1;

• x = a+b;

• }

• var x, y, z, a, b, aplusb;

• aplusb = a+b;

• z = aplusb;

• y = a*b;

• while (y > aplusb) {

• a = a+1;

• aplusb = a+b;

• x = aplusb;

• }

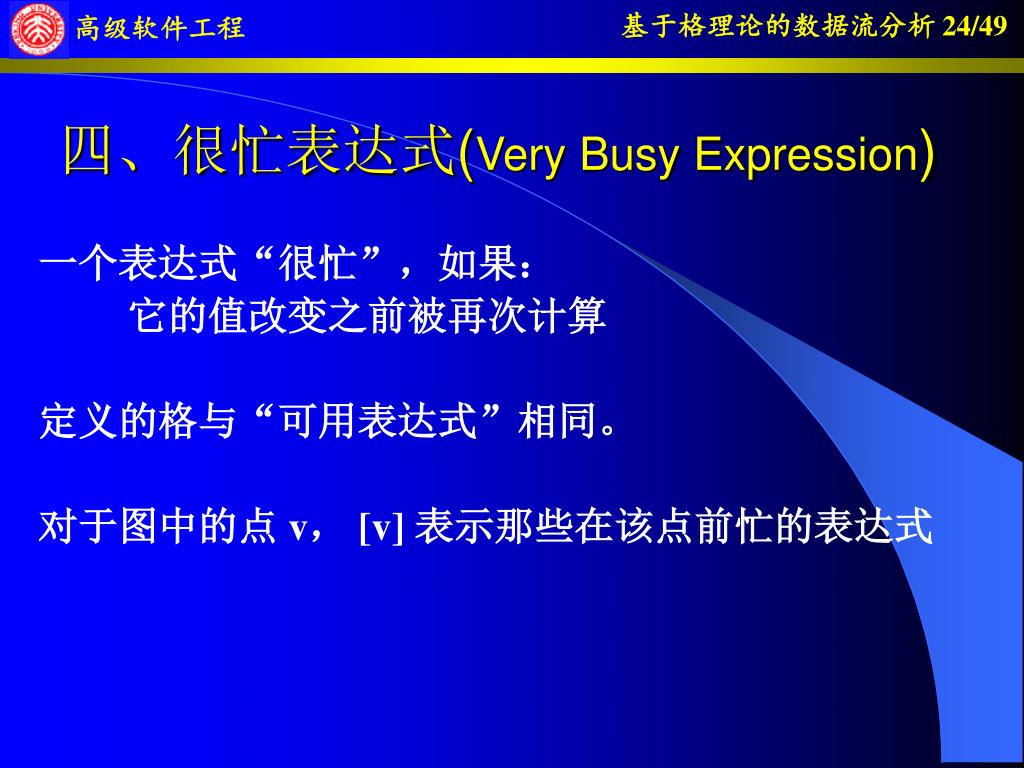

### 四、很忙表达式(Very Busy Expression)

一个表达式“很忙”，如果：

它的值改变之前被再次计算

定义的格与“可用表达式”相同。

对于图中的点 v， [v] 表示那些在该点前忙的表达式

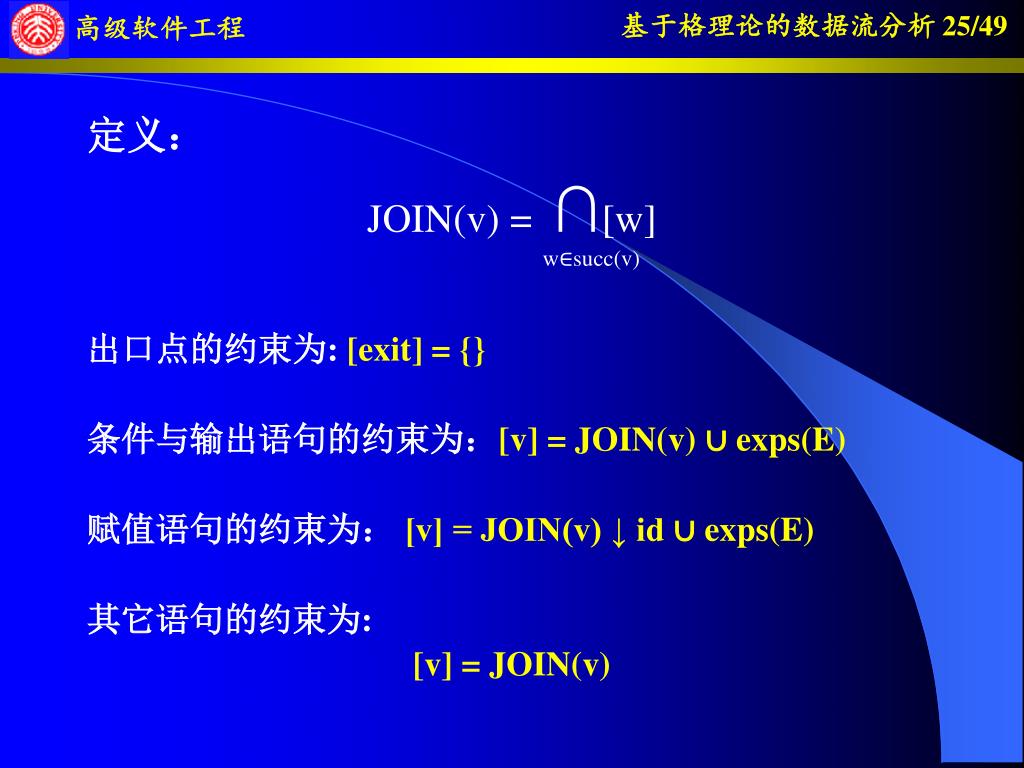

定义：

JOIN(v) = ∩[w]

w∈succ(v)

出口点的约束为: [exit] = {}

条件与输出语句的约束为：[v] = JOIN(v) ∪ exps(E)

赋值语句的约束为： [v] = JOIN(v) ↓ id ∪ exps(E)

其它语句的约束为:

[v] = JOIN(v)

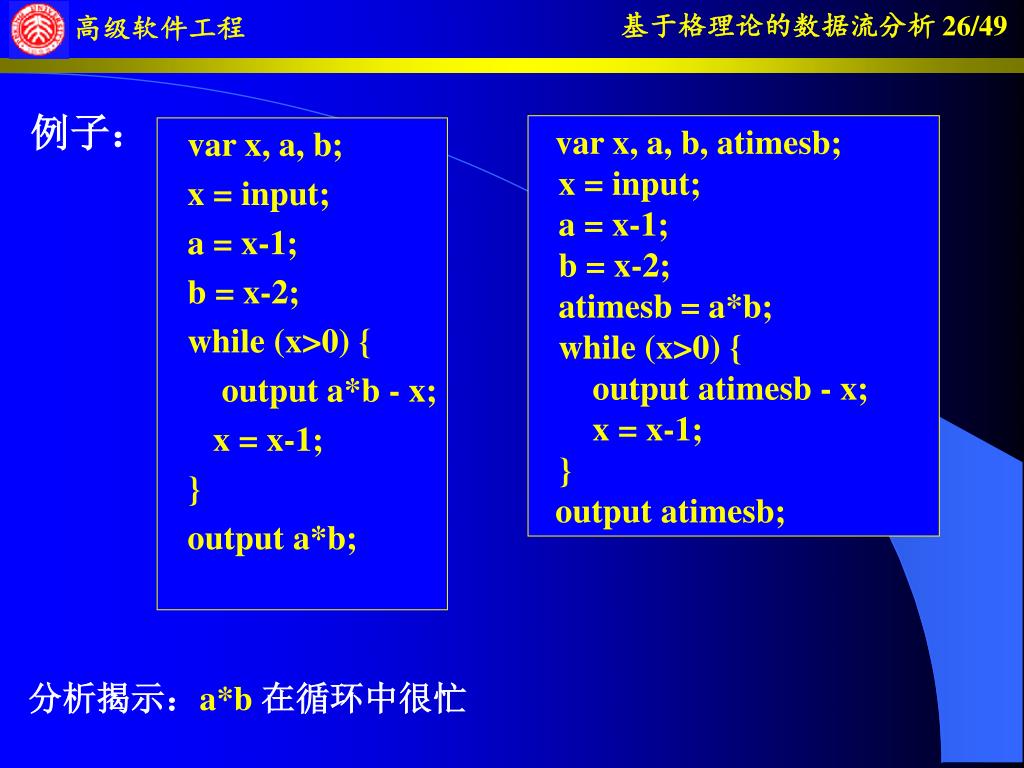

例子：

• var x, a, b, atimesb;

• x = input;

• a = x-1;

• b = x-2;

• atimesb = a*b;

• while (x>0) {

• output atimesb - x;

• x = x-1;

• }

• output atimesb;

var x, a, b;

x = input;

a = x-1;

b = x-2;

while (x>0) {

output a*b - x;

x = x-1;

}

output a*b;

分析揭示：a*b 在循环中很忙

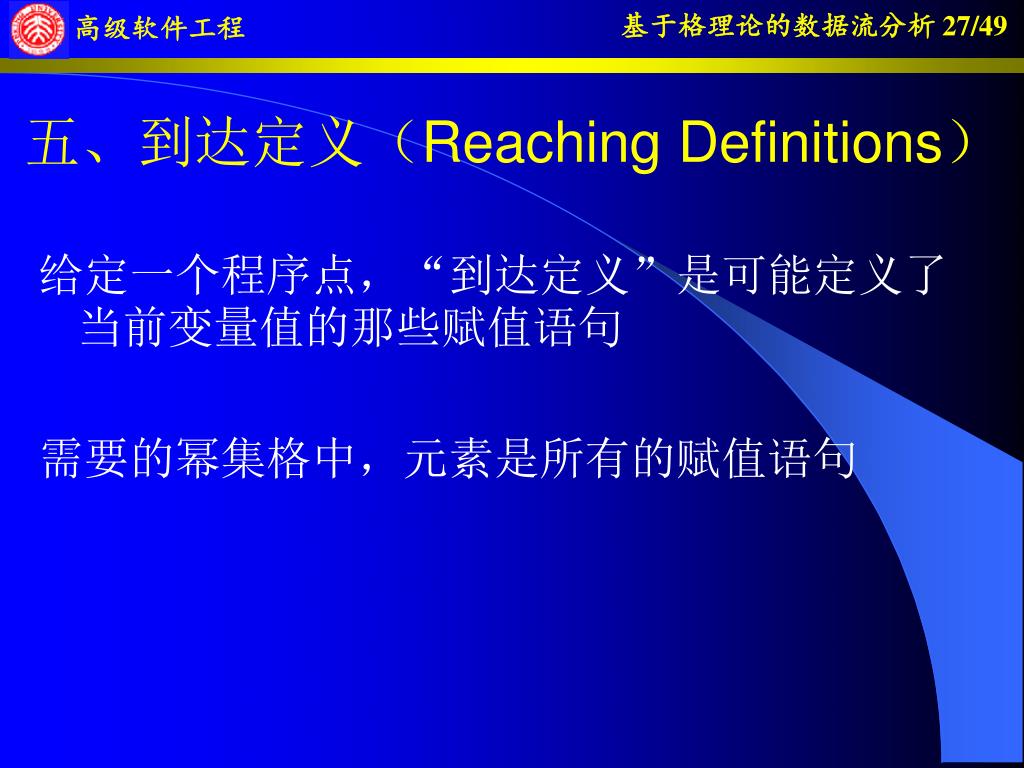

### 五、到达定义（Reaching Definitions）

给定一个程序点，“到达定义”是可能定义了当前变量值的那些赋值语句

需要的幂集格中，元素是所有的赋值语句

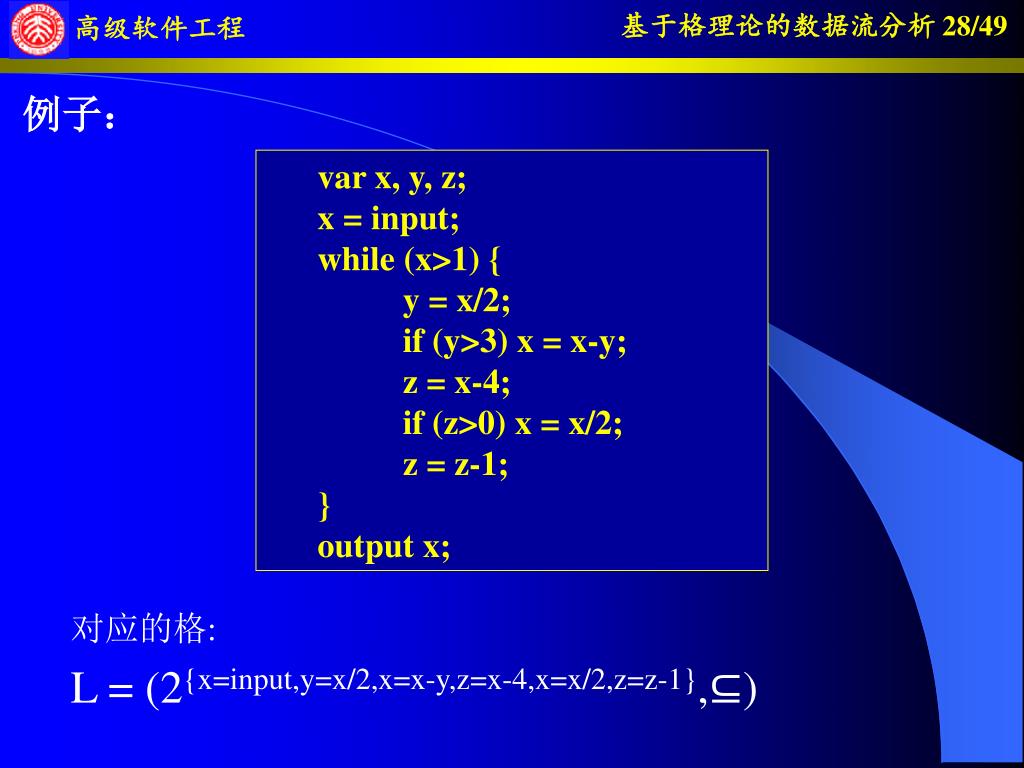

例子：

• var x, y, z;

• x = input;

• while (x>1) {

• y = x/2;

• if (y>3) x = x-y;

• z = x-4;

• if (z>0) x = x/2;

• z = z-1;

• }

• output x;

对应的格:

L = (2{x=input,y=x/2,x=x-y,z=x-4,x=x/2,z=z-1},⊆)

定义：

JOIN(v) = ∪ [w]

w∈pred(v)

对于赋值语句，约束为:

[v] = JOIN(v)↓id ∪ {v}

其它语句的约束为:

[v] = JOIN(v)

其中，↓id 移除所有给变量 id 的赋值.

可以用来构造变量的定义-使用图 (CFG的子图)

用来进一步分析 dead code, code moion

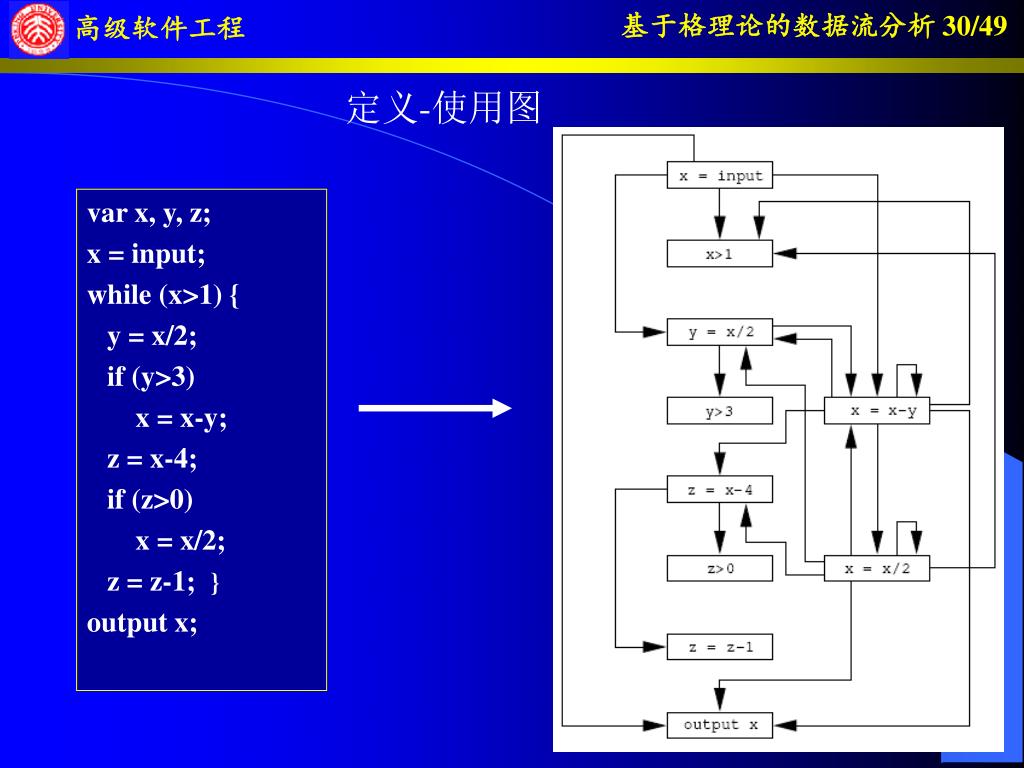

定义-使用图

var x, y, z;

x = input;

while (x>1) {

y = x/2;

if (y>3)

x = x-y;

z = x-4;

if (z>0)

x = x/2;

z = z-1; }

output x;

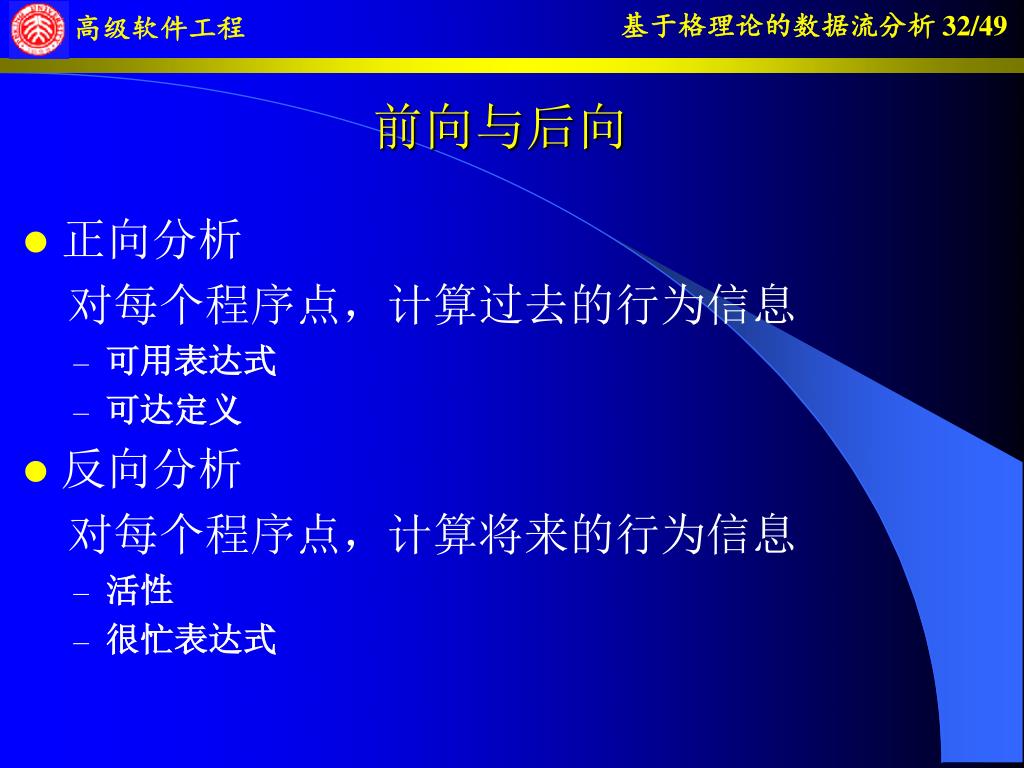

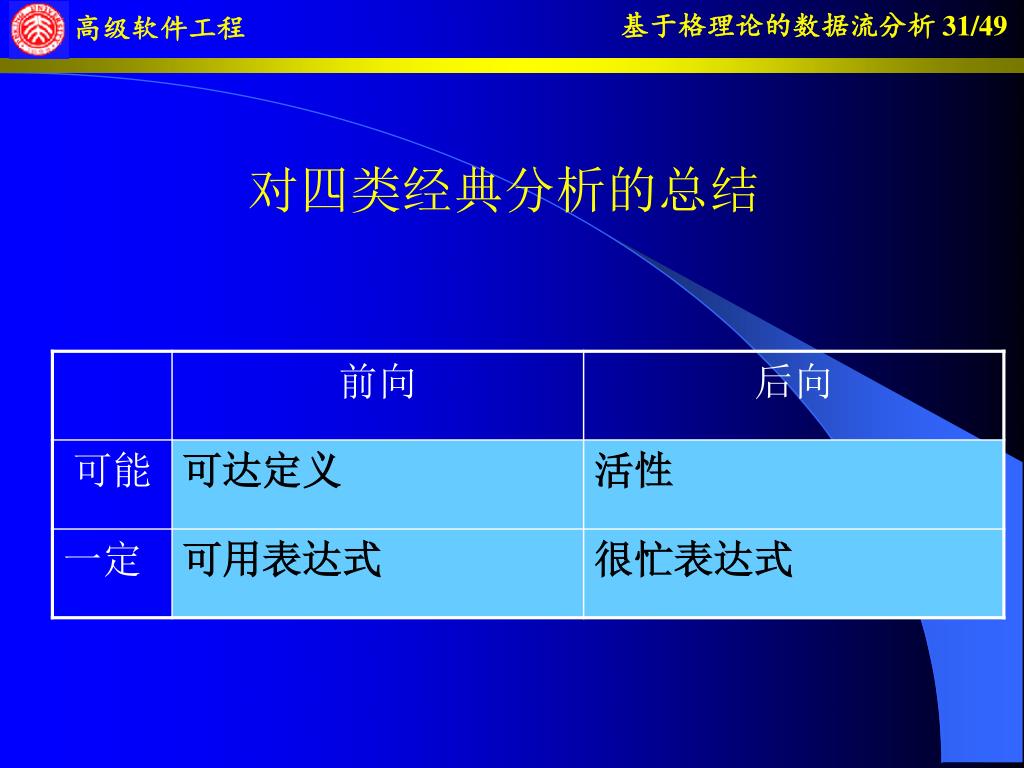

### 前向与后向

• 正向分析

对每个程序点，计算过去的行为信息

• 可用表达式

• 可达定义

• 反向分析

对每个程序点，计算将来的行为信息

• 活性

• 很忙表达式

### 可能与必须

• 可能分析

描述可能为真的信息：计算上限近似

• 活性

• 可达定义

• 必须分析

描述一定为真的信息：计算下限近似

• 可用表达式

• 很忙表示式

### 六、初始化变量(Initialized Variables)

• 对于每个程序点，保证已初始化的变量集合

• 格是程序中变量的集合

• 初始化是过去的属性，需要用正向分析

• 是“必须”

在入口点的约束为：

[entry] = {}

辅值语句的约束为：

[v] = ∩ [w] ∪ {id}

w∈pred(v)

其它语句的约束为：

[v] = ∩ [w]

w∈pred(v)

对于每一个变量的使用，检查是否在“已初始化”的集合中

?

+ 0 –

### 七、符号分析（ Sign Analysis ）

• 如何决定各个表达式的符号 (+,0,-)?

• 可以解决的例子：是否除数是0

• 构造符号格:

其中: ? 表示符号值不是常量（已知道）

⊥表示值未知

The full lattice for our analysis is the map lattice: Vars |→ Sign

where Vars is the set of variables occurring in the given program.

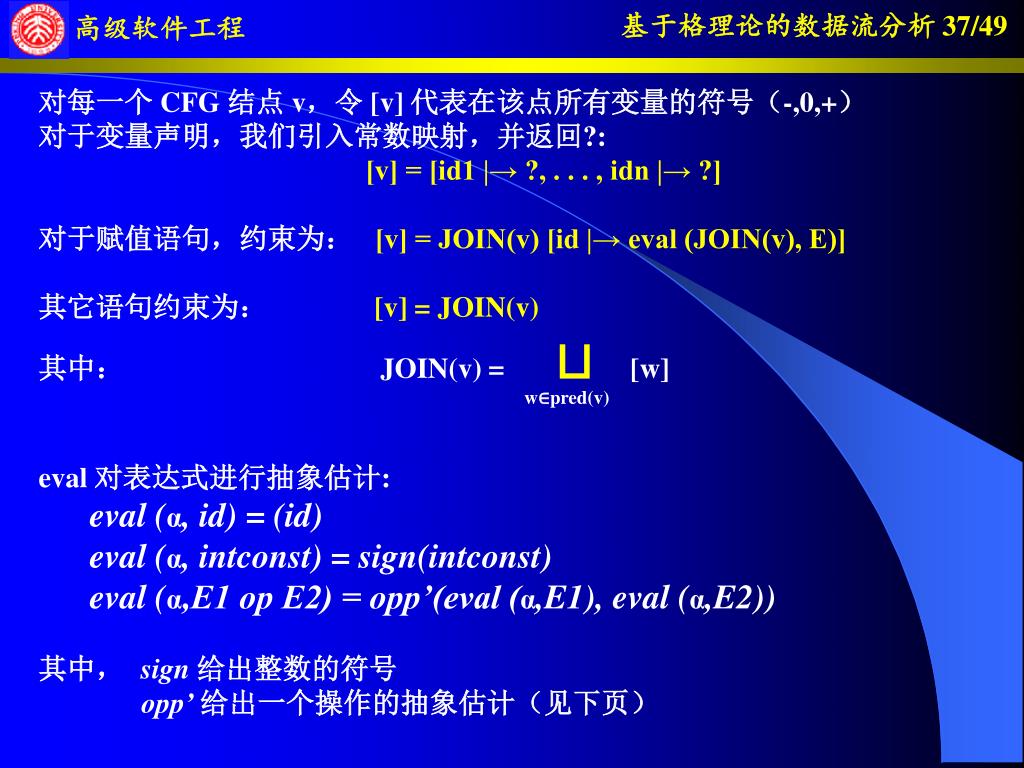

对每一个 CFG 结点 v，令 [v] 代表在该点所有变量的符号（-,0,+）

对于变量声明，我们引入常数映射，并返回?:

[v] = [id1 |→ ?, . . . , idn |→ ?]

对于赋值语句，约束为： [v] = JOIN(v) [id |→ eval (JOIN(v), E)]

其它语句约束为： [v] = JOIN(v)

其中： JOIN(v) = ⊔ [w]

w∈pred(v)

eval 对表达式进行抽象估计:

eval (α, id) = (id)

eval (α, intconst) = sign(intconst)

eval (α,E1 op E2) = opp’(eval (α,E1), eval (α,E2))

其中， sign给出整数的符号

opp’给出一个操作的抽象估计（见下页）

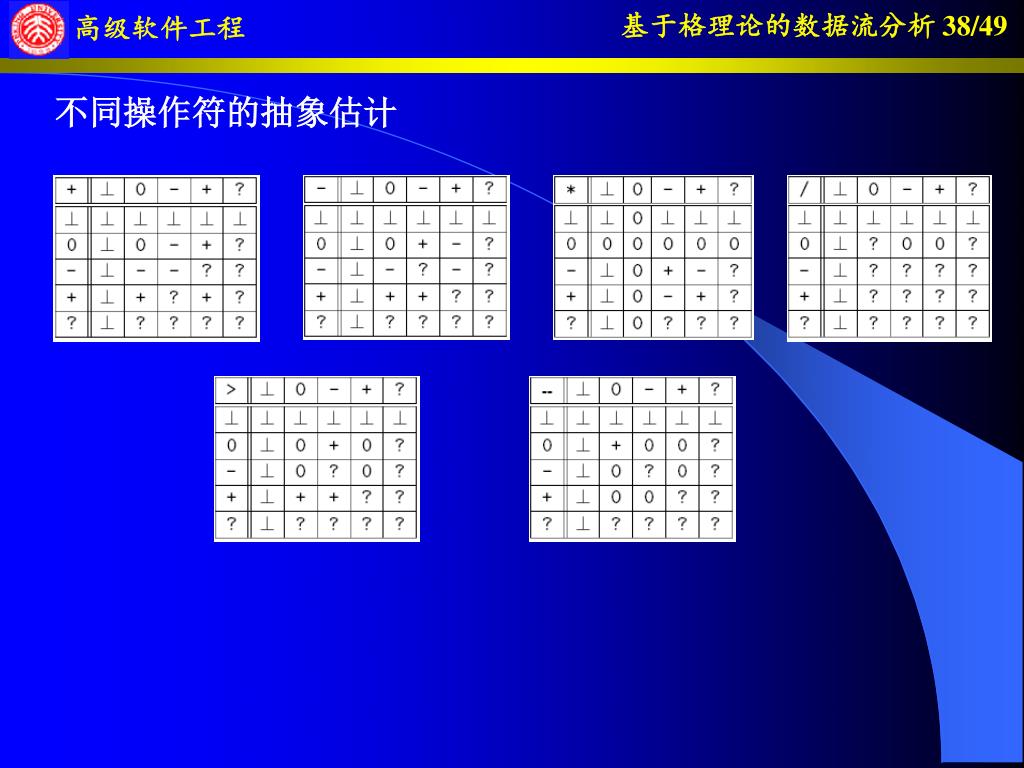

不同操作符的抽象估计

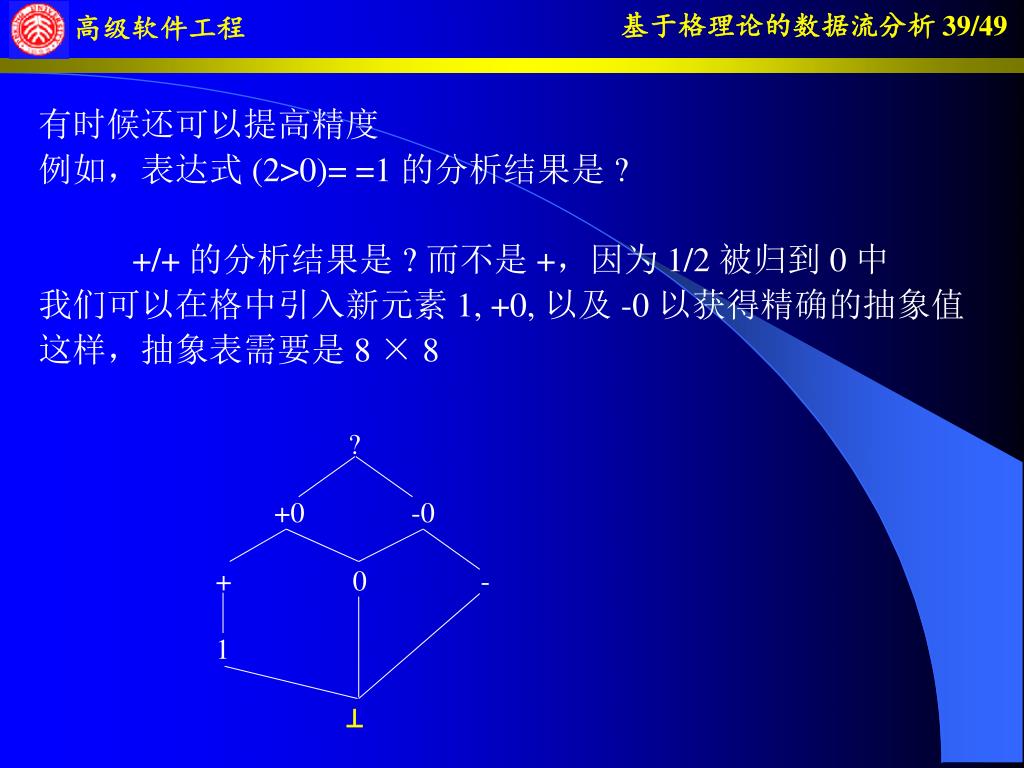

有时候还可以提高精度

例如，表达式 (2>0)= =1 的分析结果是 ?

+/+ 的分析结果是 ? 而不是 +，因为 1/2 被归到 0 中

我们可以在格中引入新元素 1, +0, 以及 -0 以获得精确的抽象值

这样，抽象表需要是 8 × 8

?

+0 -0

+ 0 -

1

?

-3 -2 -1 0 1 2 3

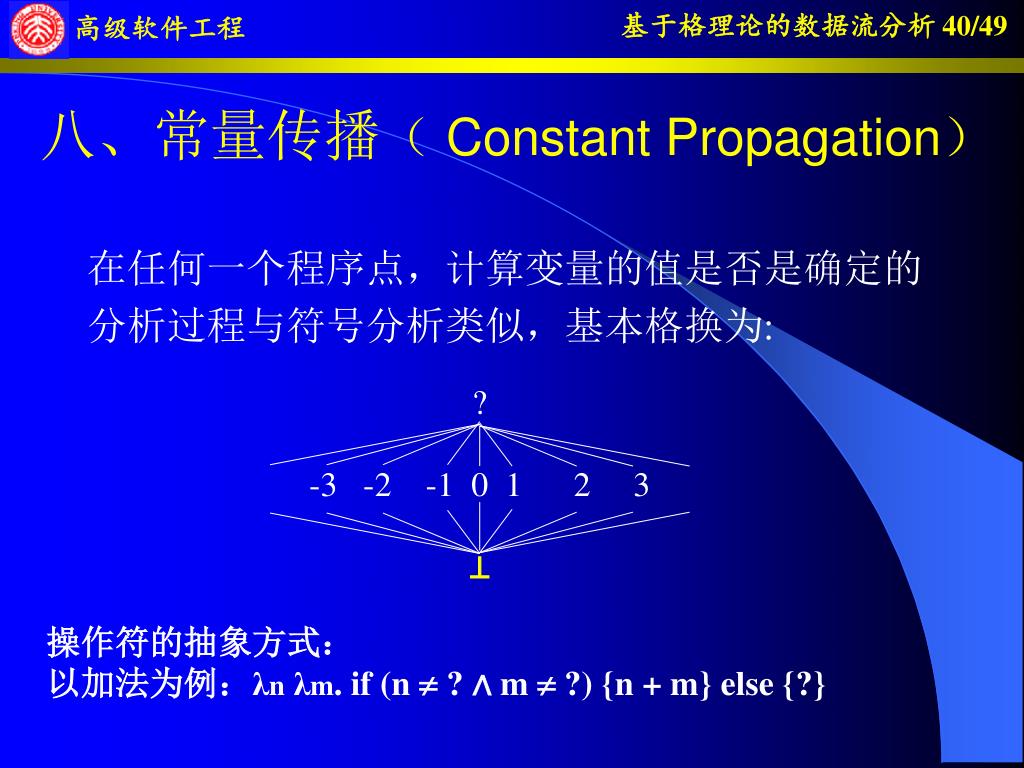

### 八、常量传播（ Constant Propagation）

在任何一个程序点，计算变量的值是否是确定的

分析过程与符号分析类似，基本格换为:

操作符的抽象方式：

以加法为例：λnλm. if (n  ? ∧ m  ?) {n + m} else {?}

分析例子:

var x,y,z;

x = 27;

y = input;

z = 54+y;

if (0)

{ y = z-3; }

else { y = 12; }

output y;

var y;

y = input;

output 12;

var x,y,z;

x = 27;

y = input;

z = 2*x+y;

if (x < 0)

{ y = z-3; }

else { y = 12; }

output y;

### 九、区间分析（Interval Analysis）

区间分析为整数变量分析取值范围：下限和上限

格描述单个变量的取值范围：

Interval = lift({[l, h] | l, h ∈ N ∧ l ≤ h})

其中: N = {−∞, . . . ,−2,−1, 0, 1, 2, . . . ,∞}

是含无限点的整数集合，区间顺序定义为：

[l1, h1] ⊑ [l2, h2] ⇔ l2 ≤ l1 ∧ h1 ≤ h2

全部是闭区间

对应的格：

很明显，这是一个高度无限的格

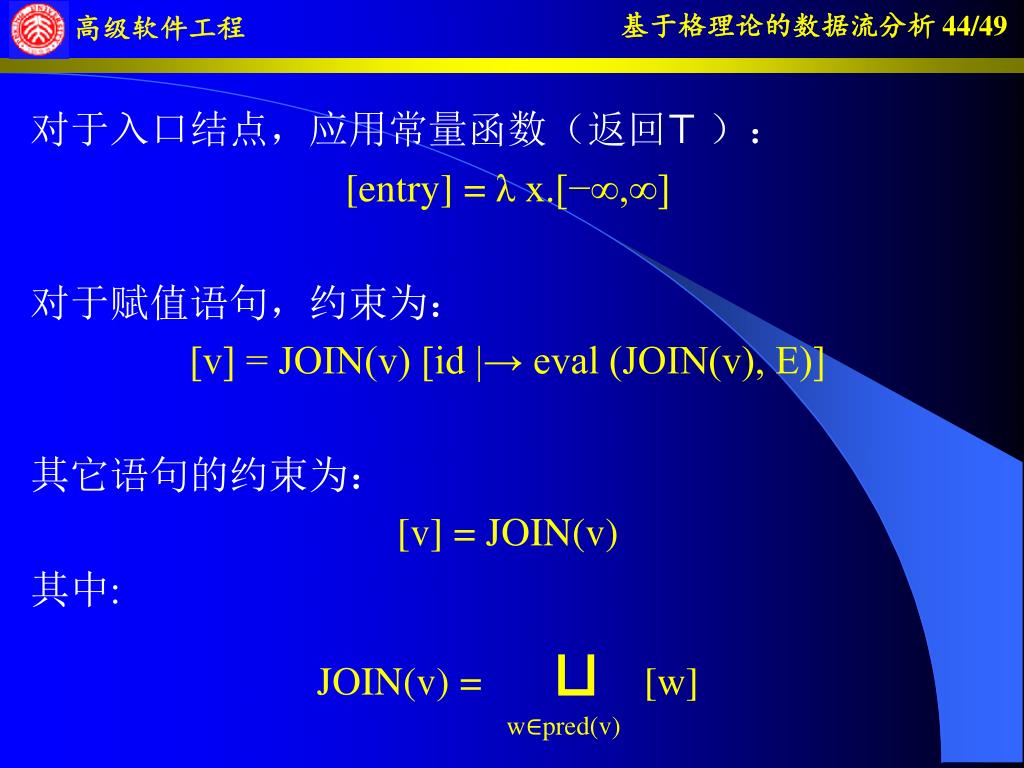

对于入口结点，应用常量函数（返回⊤ ）：

[entry] = λ x.[−∞,∞]

对于赋值语句，约束为：

[v] = JOIN(v) [id |→ eval (JOIN(v), E)]

其它语句的约束为：

[v] = JOIN(v)

其中:

JOIN(v) = ⊔ [w]

w∈pred(v)

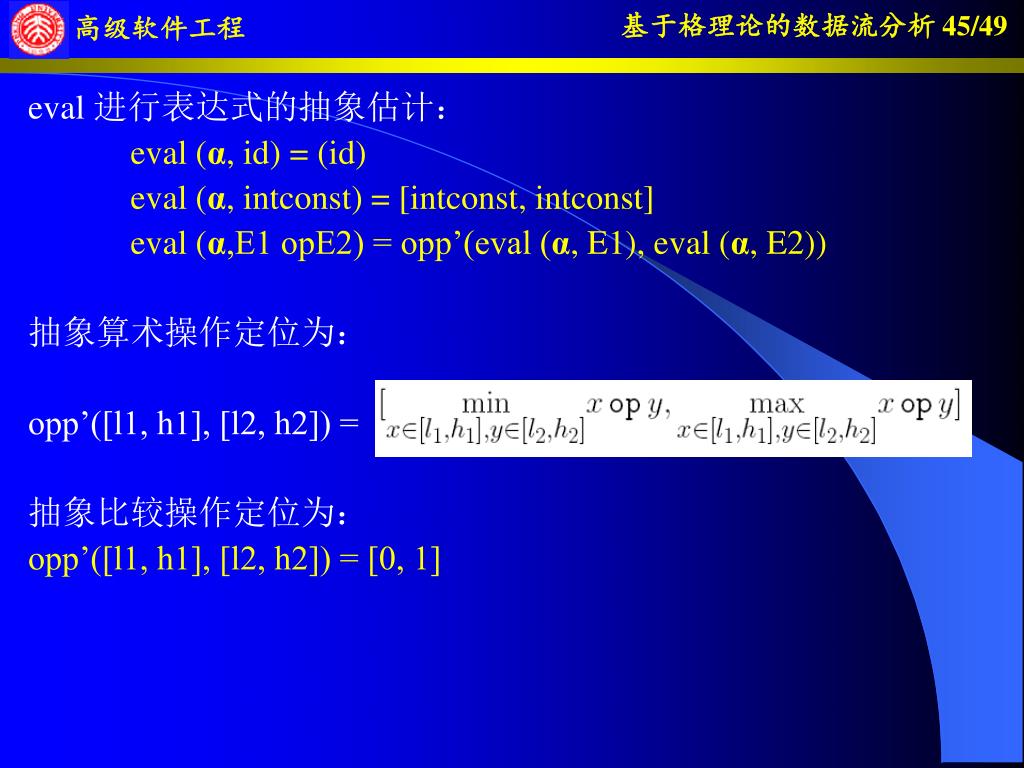

• eval 进行表达式的抽象估计：

• eval (α, id) = (id)

• eval (α, intconst) = [intconst, intconst]

• eval (α,E1 opE2) = opp’(eval (α, E1), eval (α, E2))

• 抽象算术操作定位为：

• opp’([l1, h1], [l2, h2]) =

• 抽象比较操作定位为：

• opp’([l1, h1], [l2, h2]) = [0, 1]

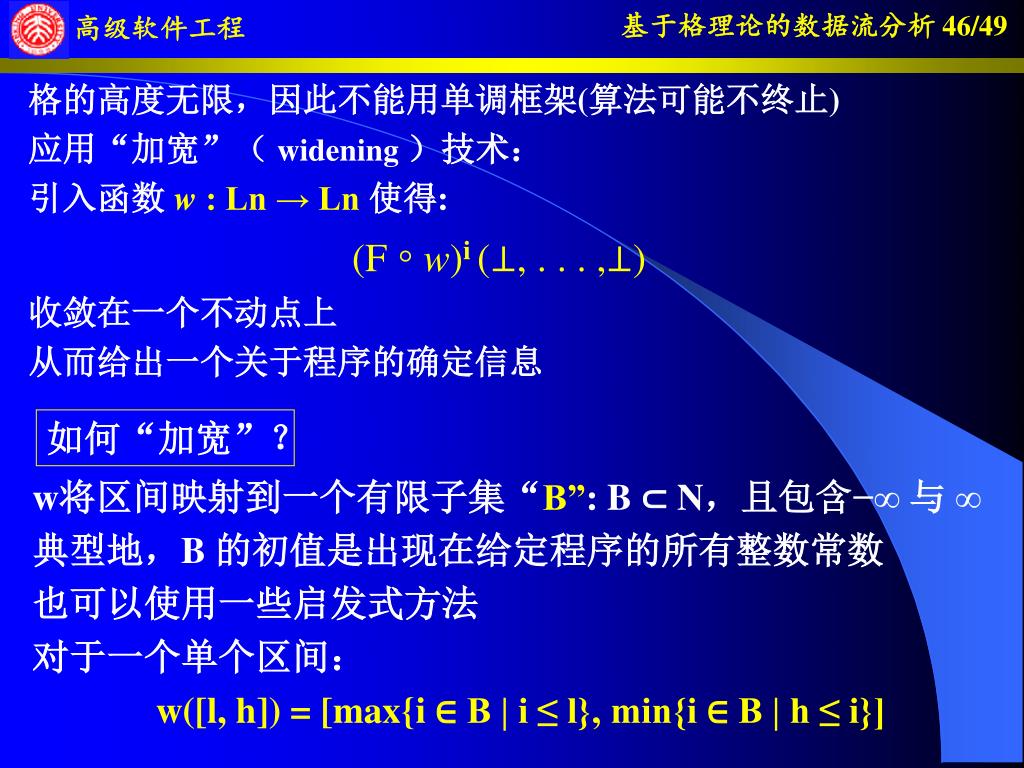

• 格的高度无限，因此不能用单调框架(算法可能不终止)

应用“加宽”（ widening ）技术：

引入函数 w: Ln → Ln使得:

(F ◦w)i(⊥, . . . ,⊥)

收敛在一个不动点上

从而给出一个关于程序的确定信息

如何“加宽”？

w将区间映射到一个有限子集“B”: B ⊂ N，且包含−∞ 与 ∞

典型地，B 的初值是出现在给定程序的所有整数常数

也可以使用一些启发式方法

对于一个单个区间：

w([l, h]) = [max{i ∈ B | i ≤ l}, min{i ∈ B | h ≤ i}]

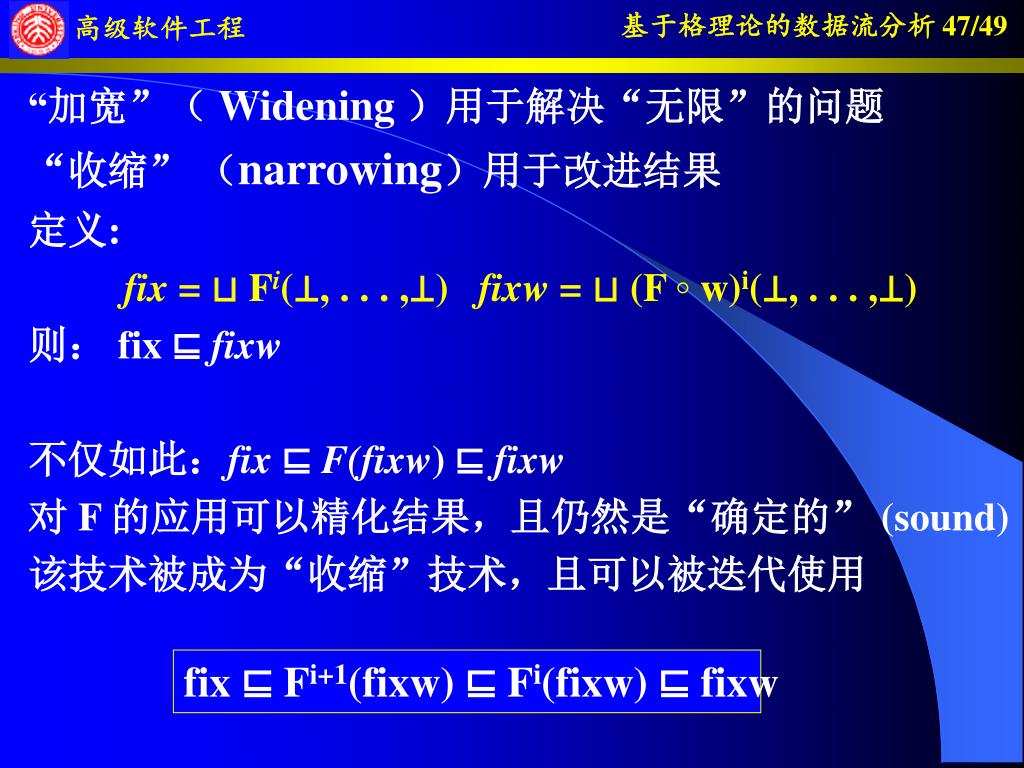

“加宽”（ Widening ）用于解决“无限”的问题

“收缩” （narrowing）用于改进结果

定义:

fix = ⊔ Fi(⊥, . . . ,⊥) fixw = ⊔ (F ◦ w)i(⊥, . . . ,⊥)

则： fix ⊑ fixw

不仅如此：fix ⊑ F(fixw) ⊑ fixw

对 F 的应用可以精化结果，且仍然是“确定的” (sound)

该技术被成为“收缩”技术，且可以被迭代使用

fix ⊑ Fi+1(fixw) ⊑ Fi(fixw) ⊑ fixw

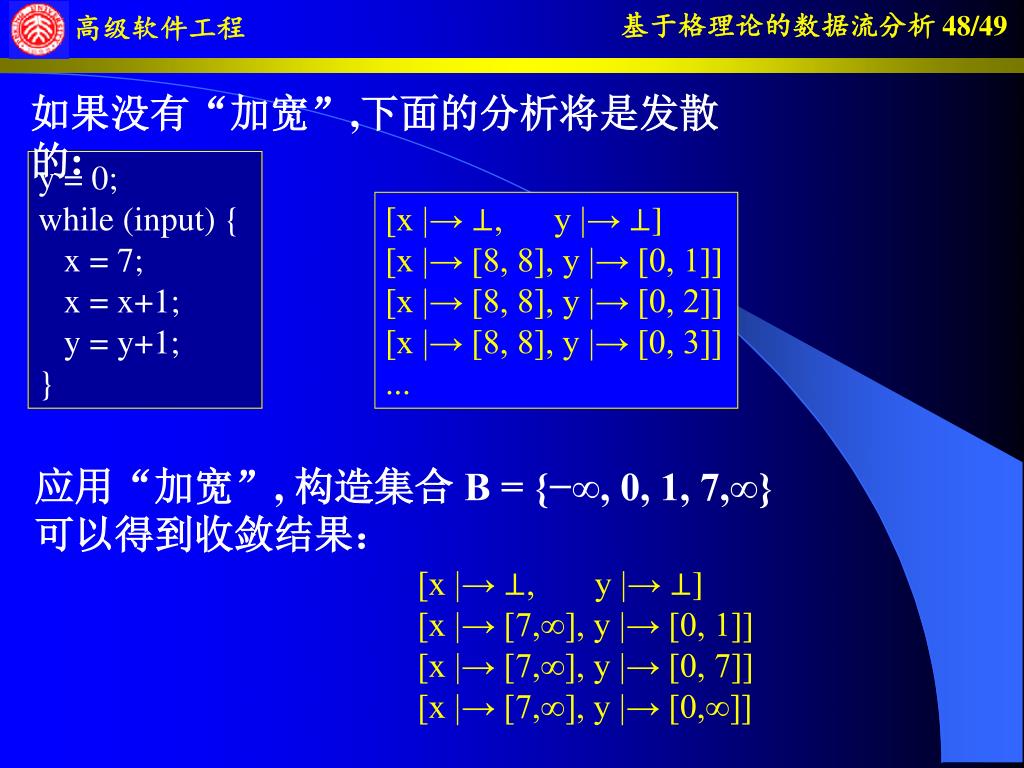

如果没有“加宽”,下面的分析将是发散的:

y = 0;

while (input) {

x = 7;

x = x+1;

y = y+1;

}

[x |→ ⊥, y |→ ⊥]

[x |→ [8, 8], y |→ [0, 1]]

[x |→ [8, 8], y |→ [0, 2]]

[x |→ [8, 8], y |→ [0, 3]]

...

应用“加宽”, 构造集合 B = {−∞, 0, 1, 7,∞}

可以得到收敛结果：

[x |→ ⊥, y |→ ⊥]

[x |→ [7,∞], y |→ [0, 1]]

[x |→ [7,∞], y |→ [0, 7]]

[x |→ [7,∞], y |→ [0,∞]]

但对 x 的结果不好

应用“收缩”，可以得到:

[x |→ [8, 8], y |→ [0,∞]]

注意: fixw ⊒ F ( fixw) ⊒ F2( fixw) ⊒ F3( fixw) . . .

不保证收敛

必须应用启发方法决定“收缩”多少次

[x |→ ⊥, y |→ ⊥]

[x |→ [7,∞], y |→ [0, 1]]

[x |→ [7,∞], y |→ [0, 7]]

[x |→ [7,∞], y |→ [0,∞]]
