Presentation Transcript

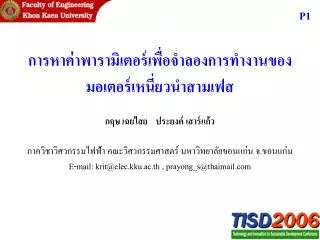

P1

การหาค่าพารามิเตอร์เพื่อจำลองการทำงานของมอเตอร์เหนี่ยวนำสามเฟส

กฤษ เฉยไสย ประยงค์ เสาร์แก้ว

ภาควิชาวิศวกรรมไฟฟ้า คณะวิศวกรรมศาสตร์ มหาวิทยาลัยขอนแก่น จ.ขอนแก่น

E-mail: [email protected] , [email protected]


P2

บทคัดย่อ

พารามิเตอร์ของมอเตอร์

ศึกษาการทำงานของ IM

Motor Control


วงจรเสมือนมอเตอร์เหนี่ยวนำวงจรเสมือนมอเตอร์เหนี่ยวนำ

มอเตอร์เหนี่ยวนำ

P3

1. บทนำ


Pวงจรเสมือนมอเตอร์เหนี่ยวนำ4

2. หลักการหาค่าพารามิเตอร์มอเตอร์เหนี่ยวนำ

2.1 มอเตอร์อยู่นิ่ง

ในสภาวะที่มอเตอร์ยังไม่ทำงาน จากโครงสร้างของมอเตอร์สามารถประมาณค่าความต้านทานสเตเตอร์ ได้จากการวัดค่าความต้านทานขดลวดสเตเตอร์โดยใช้โอห์มมิเตอร์


Pวงจรเสมือนมอเตอร์เหนี่ยวนำ5

2.2 มอเตอร์ทำงานที่สภาวะไม่มีโหลด

มอเตอร์จะหมุนที่ความเร็วรอบสูงสุด ประมาณว่า s=0 และ Rs<<XLm


Pวงจรเสมือนมอเตอร์เหนี่ยวนำ6

2.3 มอเตอร์ทำงานที่สภาวะโรเตอร์ถูกล็อคไม่ให้หมุน

ค่าสลิป ( S=1) ของมอเตอร์จะมีค่าเป็นหนึ่ง


Pวงจรเสมือนมอเตอร์เหนี่ยวนำ7

ดังนั้น ค่าความต้านทานโรเตอร์คำนวณจากสมการ

ค่าความเหนี่ยวนำในวงจร

โดยทั่วไปจะประมาณค่าความเหนี่ยวนำรั่วสเตเตอร์เท่ากับค่าความเหนี่ยวนำรั่วโรเตอร์


Pวงจรเสมือนมอเตอร์เหนี่ยวนำ8

3. การจำลองการทำงานมอเตอร์เหนี่ยวนำ

จำลองการทำงานโดยใช้ไดนามิคโมเดล( Dynamic Model )ที่มีแกนอ้างอิงบนแกนหมุนซิงโครนัส ( Synchronously rotating references model )


4. การทดสอบมอเตอร์เหนี่ยวนำ

เมื่อนำไปทดสอบหาค่าพารามิเตอร์ของมอเตอร์เหนี่ยวนำ ยี่ห้อ Mitsubishi รุ่น SF-JR ขนาด 3 , 2 Hp , 4 pole , 380 V , 3.5 A , 50 Hz , 1450 rpm

4.1 มอเตอร์อยู่นิ่ง

วัดค่าความต้านทานของขดลวดสเตเตอร์โดยใช้ดิจิตอลโอห์มมิเตอร์ได้

P9


4.2 มอเตอร์ทำงานที่สภาวะไม่มีโหลด

ผลการวัดค่าแรงดันและกระแสเฟสของมอเตอร์

Vun = 218.6 Vrms

Iu = 1.79 A ,

f = 50 Hz ,

p.f. = 0.06 ,  = 86.4

P10


4.3 มอเตอร์ทำงานที่สภาวะโรเตอร์ถูกล็อคไม่ให้หมุน

ผลการวัดค่าแรงดันและกระแสเฟสของมอเตอร์

Vun = 19.12 Vrms

Iu = 1.42 A

f = 50 Hz

p.f. = 0.368 ,  = 68.4 

P11


4.4 ผลการจำลองการทำงาน มอเตอร์ทำงานที่สภาวะโรเตอร์ถูกล็อคไม่ให้หมุน

I = 3.5 A ( rated )

Error = 5.87 %

รูปที่ 8 กระแสเฟสของมอเตอร์

P12


รูปที่ 9 เฟสของแรงดันและกระแสของมอเตอร์

P13


speed = 1450 rpm ( rated ) เฟสของแรงดันและกระแสของมอเตอร์

Error = 1.03 %

รูปที่ 10 ความเร็วรอบของมอเตอร์

P14


รูปที่ 11 แรงบิดของมอเตอร์

P15


P1 แรงบิดของมอเตอร์6

รูปที่ 12 สลิปของมอเตอร์


รูปที่ 13 ทางเดินเส้นแรงแม่เหล็กที่สเตเตอร์

P17


P1 ทางเดินเส้นแรงแม่เหล็กที่สเตเตอร์8

รูปที่ 14 ขนาดกระแสที่สเตเตอร์และโรเตอร์


เปรียบเทียบมอเตอร์ทำงานที่สภาวะไม่มีโหลดเปรียบเทียบมอเตอร์ทำงานที่สภาวะไม่มีโหลด

ผลการวัดค่าแรงดันและกระแสเฟสของมอเตอร์

ผลการ Simulation

Vun = 218.6 Vrms Iu = 1.79 A , f = 50 Hz

Vun=218.6Vrms , Iu=1.69 A , f=50Hz

Error=5.58%

P19


เปรียบเทียบมอเตอร์ทำงานที่สภาวะโรเตอร์ถูกล็อคไม่ให้หมุนเปรียบเทียบมอเตอร์ทำงานที่สภาวะโรเตอร์ถูกล็อคไม่ให้หมุน

ผลการ Simulation

ผลการวัดค่าแรงดันและกระแสเฟสของมอเตอร์

Vun = 19.12 Vrms , Iu = 1.42 A , f = 50 Hz

Vun=19.12 Vrms , Iu=1.45 A , f=50Hz

Error=2.11%

P20


Pเปรียบเทียบมอเตอร์ทำงานที่สภาวะโรเตอร์ถูกล็อคไม่ให้หมุน21

5. สรุป

การหาค่าพารามิเตอร์ของมอเตอร์เหนี่ยวนำที่นำเสนอเป็นวิธีอย่างง่ายไม่ยุ่งยากและสามารถนำไปจำลองการทำงานบนเครื่องคอมพิวเตอร์ได้จริง สามารถศึกษาลักษณะของแรงดัน กระแส ความเร็วรอบ แรงบิด สลิป และเส้นแรงแม่เหล็กของมอเตอร์ได้ และให้ผลลัพธ์ที่ใกล้เคียงกับคุณสมบัติของมอเตอร์ที่ปรากฏบนเนมเพลท โดยมีค่าความผิดพลาดของกระแสเฟสที่ 5.87% และค่าความผิดพลาดของความเร็วที่ 1.03% เท่านั้น ซึ่งถือว่ามีความผิดพลาดน้อยมาก


Pเปรียบเทียบมอเตอร์ทำงานที่สภาวะโรเตอร์ถูกล็อคไม่ให้หมุน22

ขอขอบคุณ

ผู้เข้าร่วมฟังบรรยายทุกท่าน
