Aljabar Relasional

Aljabar Relasional. Materi pertemuan. Bahasa Query. Bahasa yang digunakan user untuk melakukan request informasi dari basis data Kategori Bahasa : Prosedural Non-prosedural Bahasa “Murni” (“Pure” languages ) : Aljabar Relasional Tuple Relational Calculus Domain Relational Calculus

lucius
Download Presentation

Aljabar Relasional

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. AljabarRelasional Materipertemuan

  2. Bahasa Query • Bahasa yang digunakan user untuk melakukan request informasi dari basis data • Kategori Bahasa : • Prosedural • Non-prosedural • Bahasa “Murni” (“Pure” languages) : • Aljabar Relasional • Tuple Relational Calculus • Domain Relational Calculus • Pure languages membentuk dasar bahasa query yang digunakan user.

  3. Bahasa query memungkinkan manipulasi dan pemanggilan data dari suatu basisdata. • Terdapat 2 macam bentuk bahasa query” • Aljabar Relasional • Aljabar relasional adalah sebuah bahasa query prosedural yang terdiri dari sekumpulan operasi dimana masukkannya adalah satu atau dua relasi dan keluarannya adalah sebuah relasi baru sebagai hasil dari operasi tersebut • Lebih bersifat operasional, sangat berguna untuk merepresentasikan eksekusi perencanaan • Kalkulus Relasional • Memungkinkan user menggambarkan apa yang mereka inginkan, tidak pada pada bagaimana cara melakukan komputasi terhadap apa yang mereka inginkan tersebut. (tidak bersifat operasional, tapi bersifat deklaratif). • Memahami aljabar dan kalkulus relasional adalah kunci memahami SQL.

  4. Aljabar Relasional • Merupakan bahasa prosedural • Operator dasar : • select • project • union • set difference • Cartesian product • rename • Operator yang melibatkan dua atau lebih relasi sebagai input akan menghasilkan satu relasi baru sebagai output.

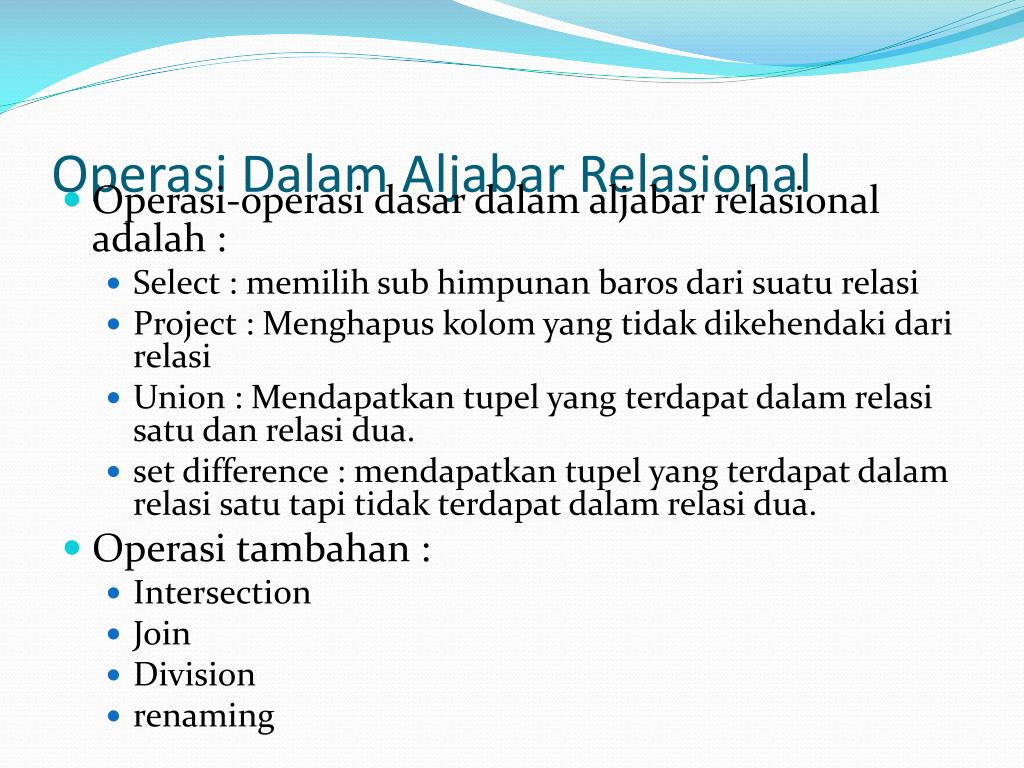

  5. Operasi Dalam Aljabar Relasional • Operasi-operasi dasar dalam aljabar relasional adalah : • Select : memilih sub himpunan baros dari suatu relasi • Project : Menghapus kolom yang tidak dikehendaki dari relasi • Union : Mendapatkan tupel yang terdapat dalam relasi satu dan relasi dua. • set difference : mendapatkan tupel yang terdapat dalam relasi satu tapi tidak terdapat dalam relasi dua. • Operasi tambahan : • Intersection • Join • Division • renaming

  6. Operasi Select (Contoh)

  7. Operasi-operasi select, project dan rename disebut operasi unary, karena operasi-operasi tersebut hanya memerlukan satu relasi. • Tiga operasi lainnya memerlukan sepasang relasi, disebut operasi binary.

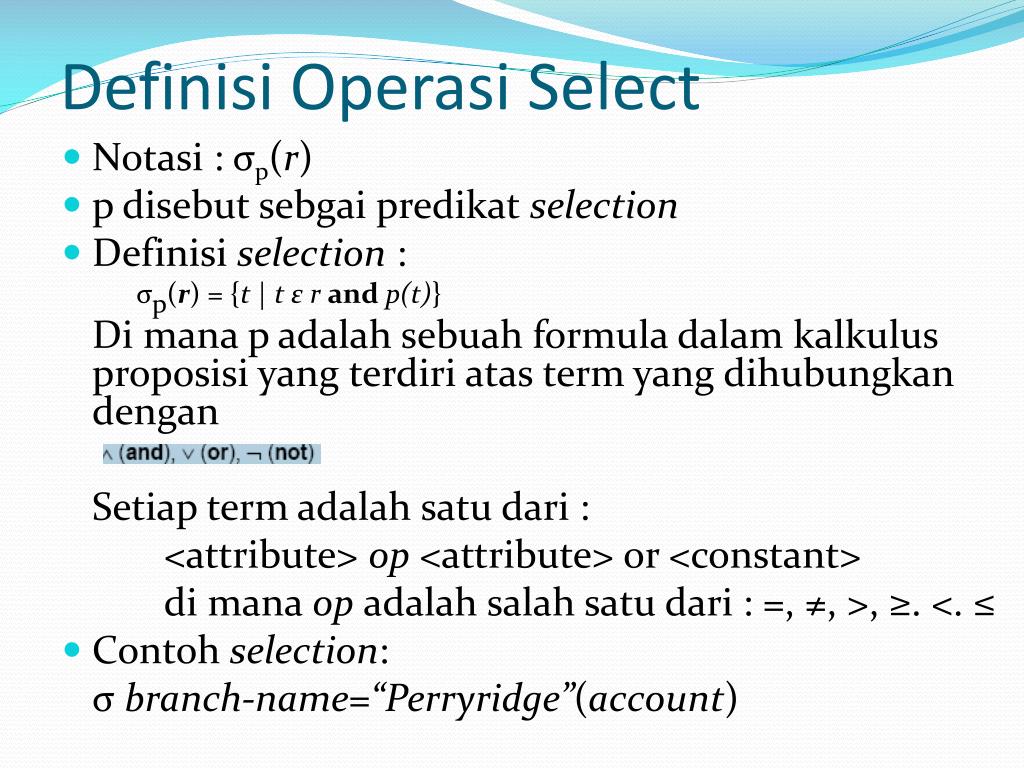

  8. Definisi Operasi Select • Notasi : σp(r) • p disebut sebgai predikat selection • Definisi selection : σp(r) = {t | t εr and p(t)} Di mana p adalah sebuah formula dalam kalkulus proposisi yang terdiri atas term yang dihubungkan dengan Setiap term adalah satu dari : <attribute> op <attribute> or <constant> di mana op adalah salah satu dari: =, ≠, >, ≥. <. ≤ • Contoh selection: σ branch-name=“Perryridge”(account)

  9. Operasi SELECT • Operasi select menyeleksi tuple-tuple yang memenuhi predikat yang diberikan. • Digunakan symbol sigma (σ) untuk menunjukkan operasi select. • Predikat muncul sebagai subcript dari σ. Argumen relasi diberikan dalam kurung yang mengikuti σ. • Jadi untuk menyeleksi tuple-tuple dari relasi S2dimana rating-nya lebih besar dari 8, ditulis : • σ rating>8 (S2) • Maka tabel yang dihasilkan:

  10. Jika relasi S2 adalah : • Contoh-contoh query lain dengan operasi select adalah : σage = “35.0”(S2) • Yang artinya : menyeleksi tuple-tuple dari relasi S2 dimana age-nya adalah “35.0”

  11. Definisi Operasi Project • Notasi : ΠA1, A2, …, Ak(r) di mana A1, A2adalah nama atribut, danradalah nama relasi. • Hasil operasi project didefinisikan sebagai relasi dengan kolom sebanyak k yang diperoleh dengan menghapus kolom yang tidak termasuk dalam kriteria. • Duplicate rows dihilangkan dari relasi hasil, karena relasi adalah sebuah himpunan. • Contoh : apabila kita ingin memperoleh informasi dari relasi account, tetapi tanpa atribut branch-name : Πaccount-number, balance(account)

  12. Operasi Project • Seandainya diinginkan semua daftar snamedan rating, dengan rating >8. • Dengan operasi project dapat dihasilkan relasi ini. Operasi project disimbolkan dengan symbol phi (π). • Nama-nama atribut yang diinginkan tampil ditulis sebagai subcript π • Contoh : πsname,rating(σ rating>8 (S2)), adalah operasi untuk menampilkan seluruh sname & rating dengan rating > 8 • Hasil operasi tersebut adalah :

  13. Contoh Operasi Projection

  14. Union, Intersection, Set-Difference • Semua Operasi ini membutuhkan dua relasi, syarat yang harus di penuhi adalah: • Mempunyai jumlah field yang sama • Field yang berkorespondensi memiliki tipe yang sama. • Untuk dua tabel relasi S1 dan S2 berikut:

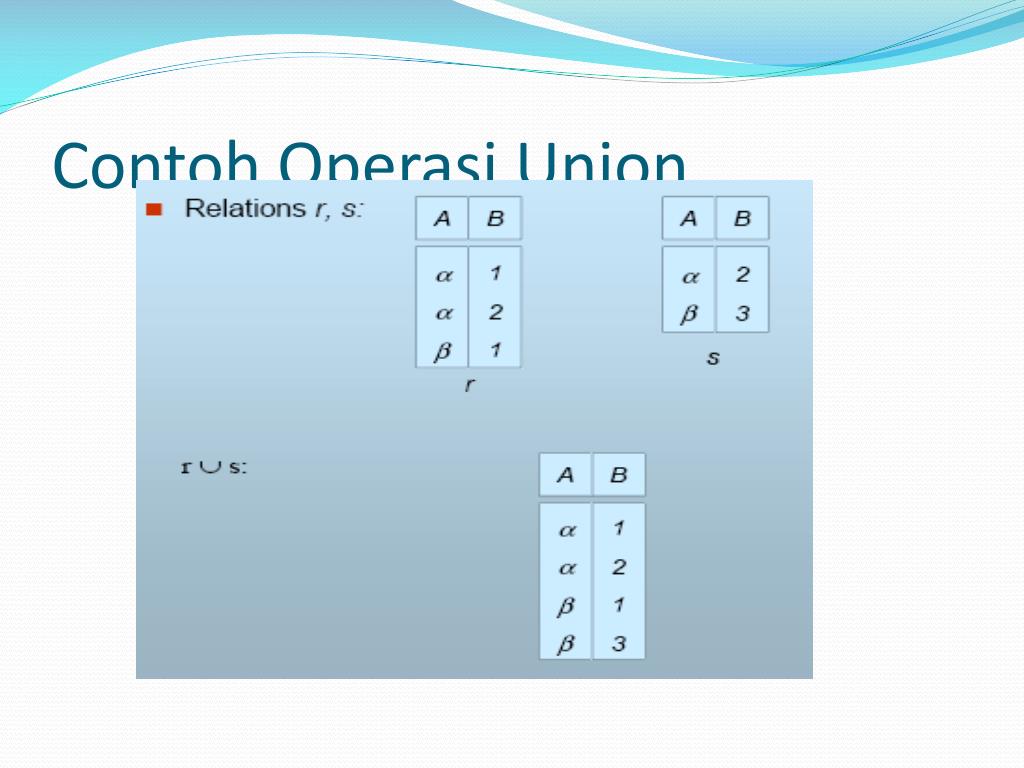

  15. Contoh Operasi Union

  16. Definisi Operasi Union • Notasi: r U s • Definisi operasi union : r U s = {t | t ε r or t ε s} • Kriteria valid r U s: • 1. r, s harus mempunyai arity sama (jumlah atributnya sama) • 2. Domain atribut harus kompatibel (misal : kolom kedua relasi r mempunyai tipe data yang sama dengan kolom kedua relasi s) • Contoh : untuk mencari semua customer yang mempunyai account atau pinjaman : Πcustomer-name(depositor) U Πcustomer-name(borrower)

  17. Contoh Operasi Set Difference

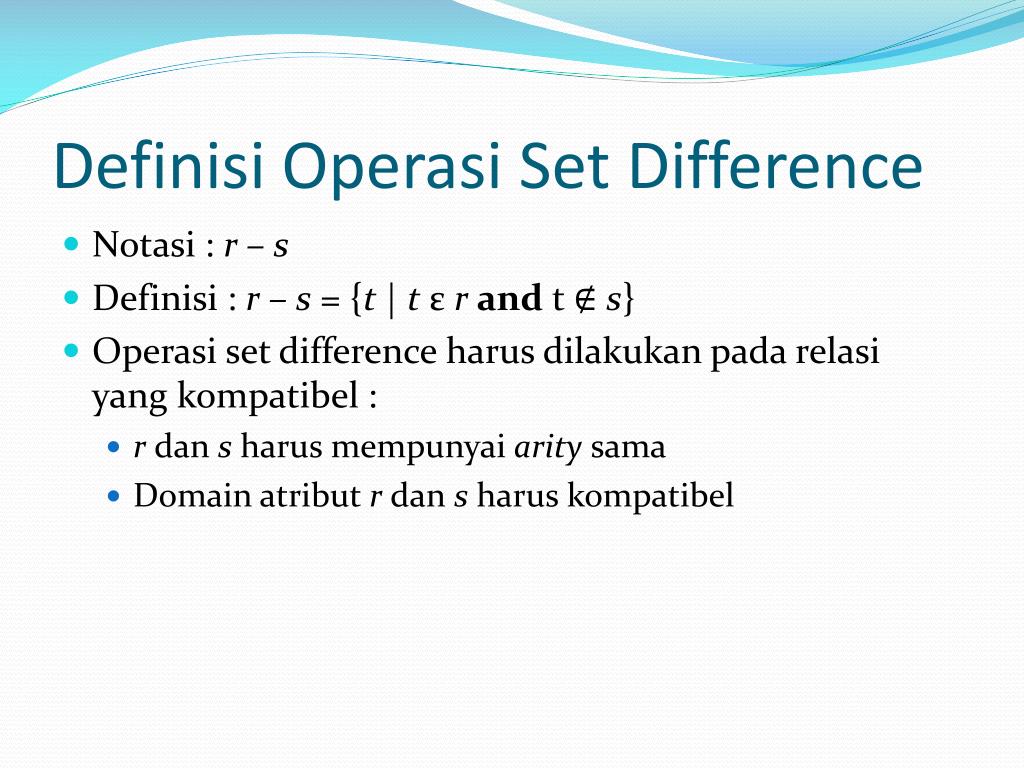

  18. Definisi Operasi Set Difference • Notasi : r – s • Definisi : r – s = {t | t εr and t ∉ s} • Operasi set difference harus dilakukan pada relasi yang kompatibel : • r dan s harus mempunyai arity sama • Domain atribut r dan s harus kompatibel

  19. Berikut ini adalah contoh dari ketiga operasi diatas: • Union : S1 U S2 • Intersection: S1 n S2 • Set-Difference:

  20. Cross-Product • Cross Product biasa dikenal dengan Operasi Cartesian-product. • Operasi Cartesian-product disimbolkan dengan “x”. • Dengan operasi ini dapat dihasilkan informasi yang merupakan kombinasi dari dua relasi. • Secara garis besar, jika dipunyai relasi r1(R1) dan r2(R2), maka r1 x r2 adalah relasi yang skemanya merupakan gabungan dari R1 ( atribut-atribut relasi r1) dan R2 (atribut-atribut r2). • Relasi R mengandung semua tuple t dimana terdapat sebuah tuple t1 dalam r1 dan t2 dalam r2 sedemikian sehingga t[R1] = t1[R1] dan t[R2]=t2[R2].

  21. Contoh : S1 x R1

  22. Contoh Operasi Cartesian-Product

  23. Definisi Operasi Cartesian-Product • Notasi : r x s • Definisi : r x s = {t q | t εr and q εs} • Asumsi atribut r(R) dan s(S) disjoint. (Yaitu R ∩ S = ∅). • Jika atribut r(R) dan s(S) tidak disjoint, maka harus dilakukan renaming.

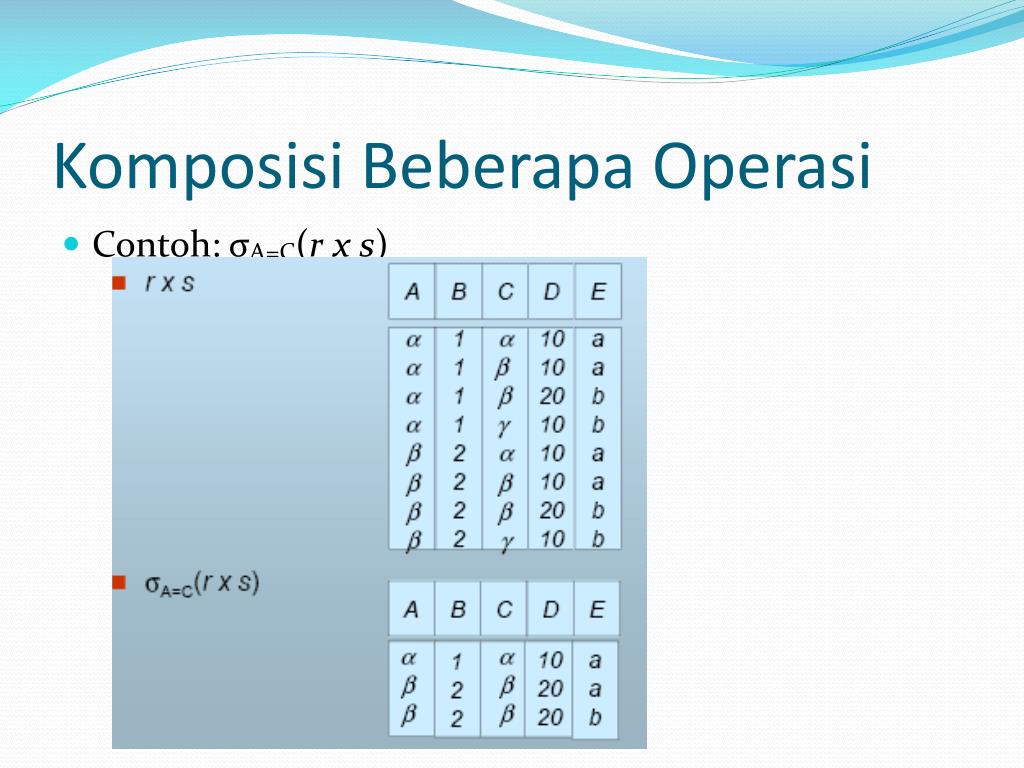

  24. Komposisi Beberapa Operasi • Contoh: σA=C(r x s)

  25. Operasi Rename • Memungkinkan untuk memberi nama dan mengacu hasil dari operasi ekspresi aljabar relasional. • Memungkinkan untuk mengacu sebuah relasi dengan lebih dari satu nama. Contoh : ρ x(E) mengembalikan ekspresi E dengan nama Jika ekspresi aljabar relasional E mempunyai arity n, maka ρx(A1, A2, …, An) (E) mengembalikan hasil ekspresi E dengan nama X, dan atributnya direname menjadi A1, A2, …., An.

  26. Contoh Skema Perbankan • branch (branch-name, branch-city, assets) • customer (customer-name, customer-street, customer-only) • account (account-number, branch-name, balance) • loan (loan-number, branch-name, amount) • depositor (customer-name, account-number) • borrower (customer-name, loan-number)

  27. Contoh Query • Cari semua loan yang nilainya lebih dari $1200 σamount> 1200 (loan) • Cari nomor loan untuk semua loan yang nilainya lebih dari $1200 Πloan-number(σamount> 1200 (loan))

  28. Contoh Query • Cari nama semua customer yang mempunyai loan, account, atau keduanya. Πcustomer-name(borrower) U Πcustomer-name(depositor) • Cari nama semua customer yang mempunyai loan dan account. Πcustomer-name(borrower) ∩ Πcustomer-name(depositor)

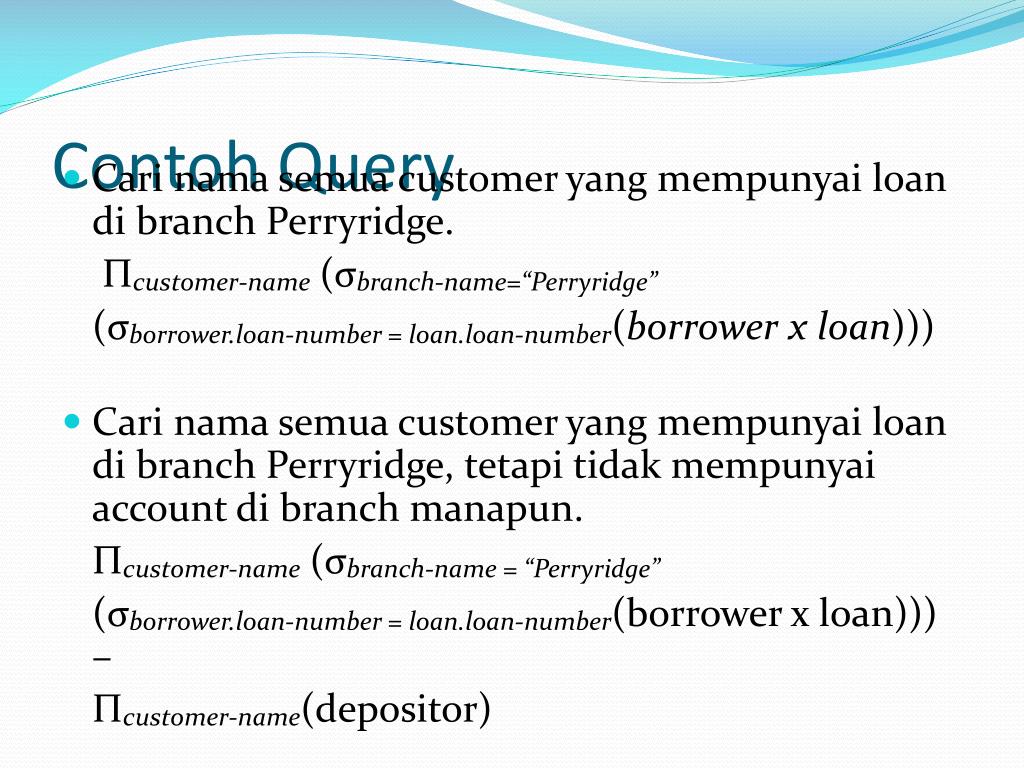

  29. Contoh Query • Cari nama semua customer yang mempunyai loan di branch Perryridge. Πcustomer-name(σbranch-name=“Perryridge” (σborrower.loan-number = loan.loan-number(borrower x loan))) • Cari nama semua customer yang mempunyai loan di branch Perryridge, tetapi tidak mempunyai account di branch manapun. Πcustomer-name(σbranch-name = “Perryridge” (σborrower.loan-number = loan.loan-number(borrower x loan))) – Πcustomer-name(depositor)

  30. Contoh Query • Cari nama semua customer yang mempunyai loan di branch Perryridge. • Query 1 Πcustomer-name(σbranch-name=“Perryridge” ( σborrower.loan-number=loan.loan-number(borrower x loan))) • Query 2 Πcustomer-name(σloan.loan-number=borrower.loan- number((σbranch-name=“Perryridge”(loan)) x borrower))

  31. Contoh Query • Cari nilai balance account yang paling besar • Rename relasi account sebagai d • Query : Πbalance(account) - Πaccount.balance (σaccount.balance< d.balance(account x ρd (account)))

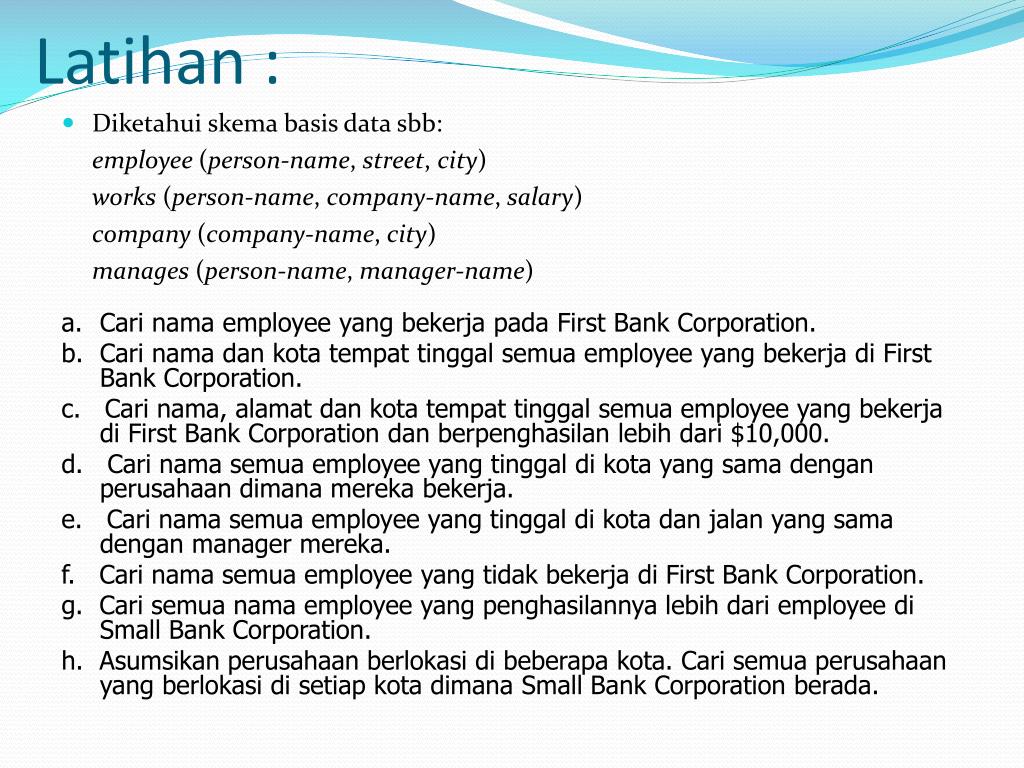

  32. Latihan : • Diketahui skema basis data sbb: employee (person-name, street, city) works (person-name, company-name, salary) company (company-name, city) manages (person-name, manager-name) • Cari nama employee yang bekerja pada First Bank Corporation. • Cari nama dan kota tempat tinggal semua employee yang bekerja di First Bank Corporation. • c. Cari nama, alamat dan kota tempat tinggal semua employee yang bekerja di First Bank Corporation dan berpenghasilan lebih dari $10,000. • d. Cari nama semua employee yang tinggal di kota yang sama dengan perusahaan dimana mereka bekerja. • e. Cari nama semua employee yang tinggal di kota dan jalan yang sama dengan manager mereka. • f. Cari nama semua employee yang tidak bekerja di First Bank Corporation. • g. Cari semua nama employee yang penghasilannya lebih dari employee di Small Bank Corporation. • h. Asumsikan perusahaan berlokasi di beberapa kota. Cari semua perusahaan yang berlokasi di setiap kota dimana Small Bank Corporation berada.
