Presentation Transcript


Opti ki diskovi

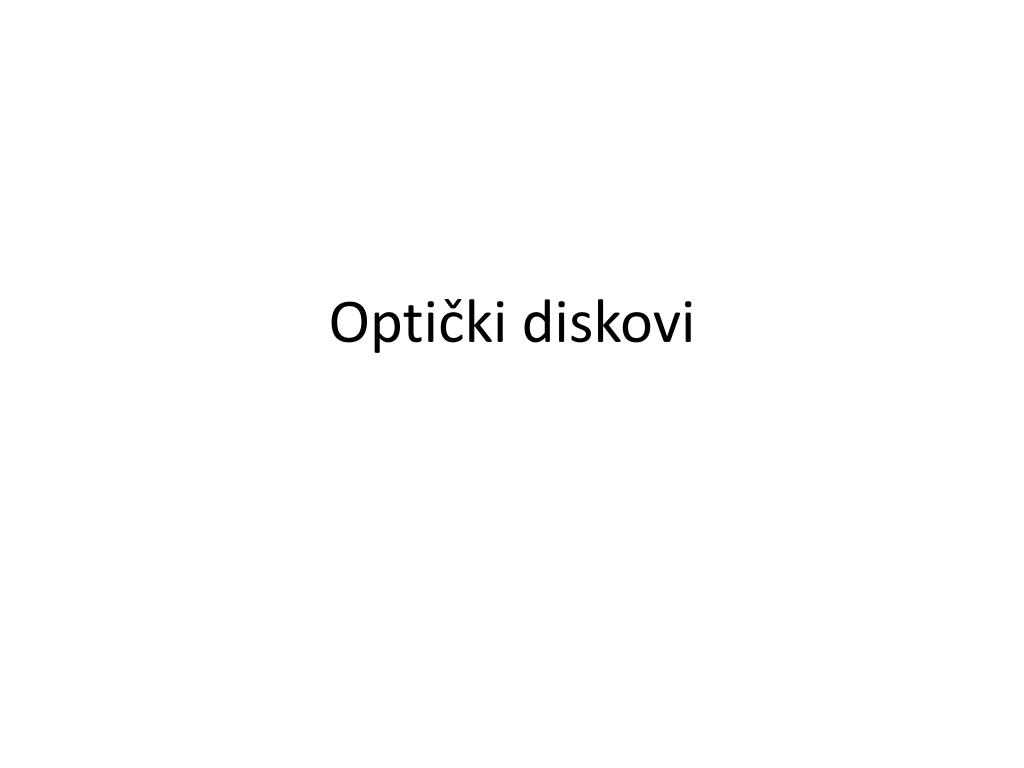

Optički diskovi


Pregled tehnologija

Pregled tehnologija

  • prva generacija – muzika, softver i podaci

    • infracrveni laser

    • CD, Laser disk, magnetooptički

  • druga generacija – veće količine podataka

    • precizniji laser (vidljiv, obično crveni)

    • DVD (sa varijacijama), VideoCD

  • treća generacija – HD video i još više podataka

    • Blue-ray, HD DVD

  • budućnost – >1TB

    • holografski disk, LS-R (napušteno),

      proteinski (50TB)


Opti ki diskovi

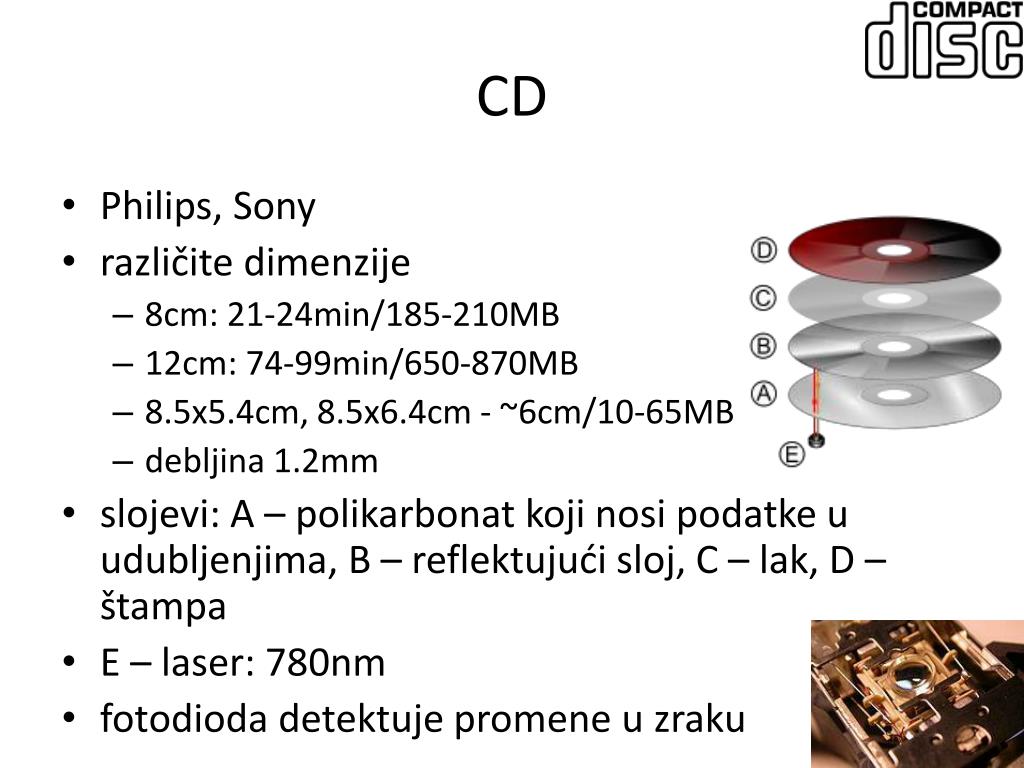

CD

  • Philips, Sony

  • različite dimenzije

    • 8cm: 21-24min/185-210MB

    • 12cm: 74-99min/650-870MB

    • 8.5x5.4cm, 8.5x6.4cm - ~6cm/10-65MB

    • debljina 1.2mm

  • slojevi: A – polikarbonat koji nosi podatke u udubljenjima, B – reflektujući sloj, C – lak, D – štampa

  • E – laser: 780nm

  • fotodioda detektuje promene u zraku


Razli iti standardi za razne namene

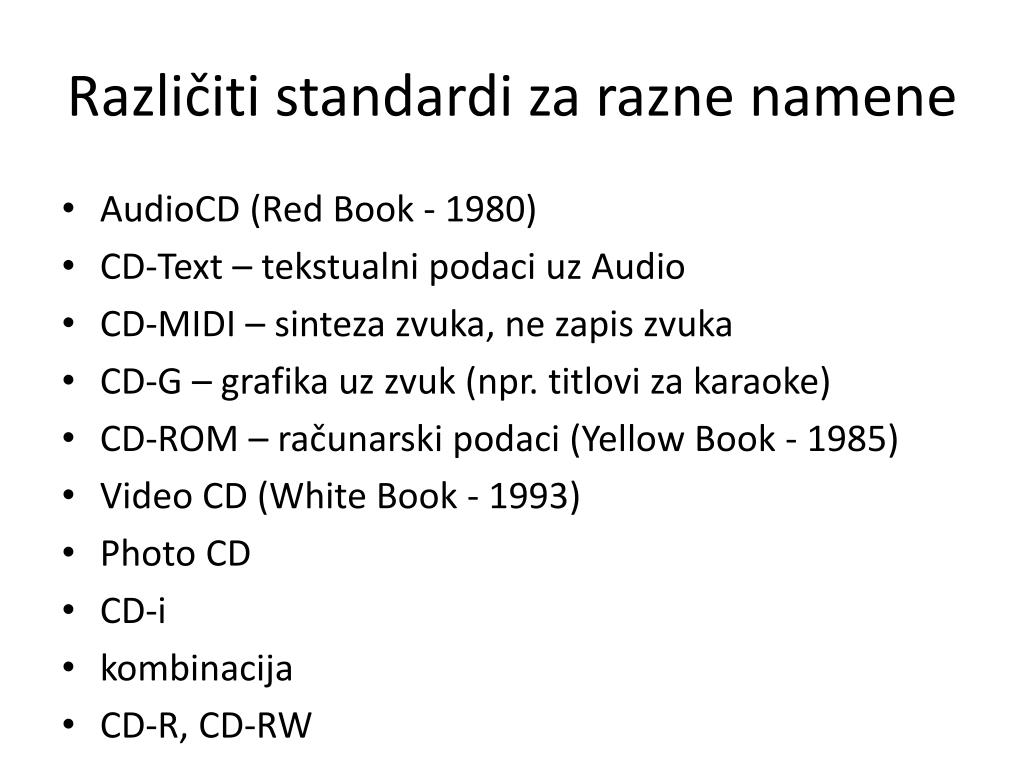

Različiti standardi za razne namene

  • AudioCD (Red Book - 1980)

  • CD-Text – tekstualni podaci uz Audio

  • CD-MIDI – sinteza zvuka, ne zapis zvuka

  • CD-G – grafika uz zvuk (npr. titlovi za karaoke)

  • CD-ROM – računarski podaci (Yellow Book - 1985)

  • Video CD (White Book - 1993)

  • Photo CD

  • CD-i

  • kombinacija

  • CD-R, CD-RW


Cd rom

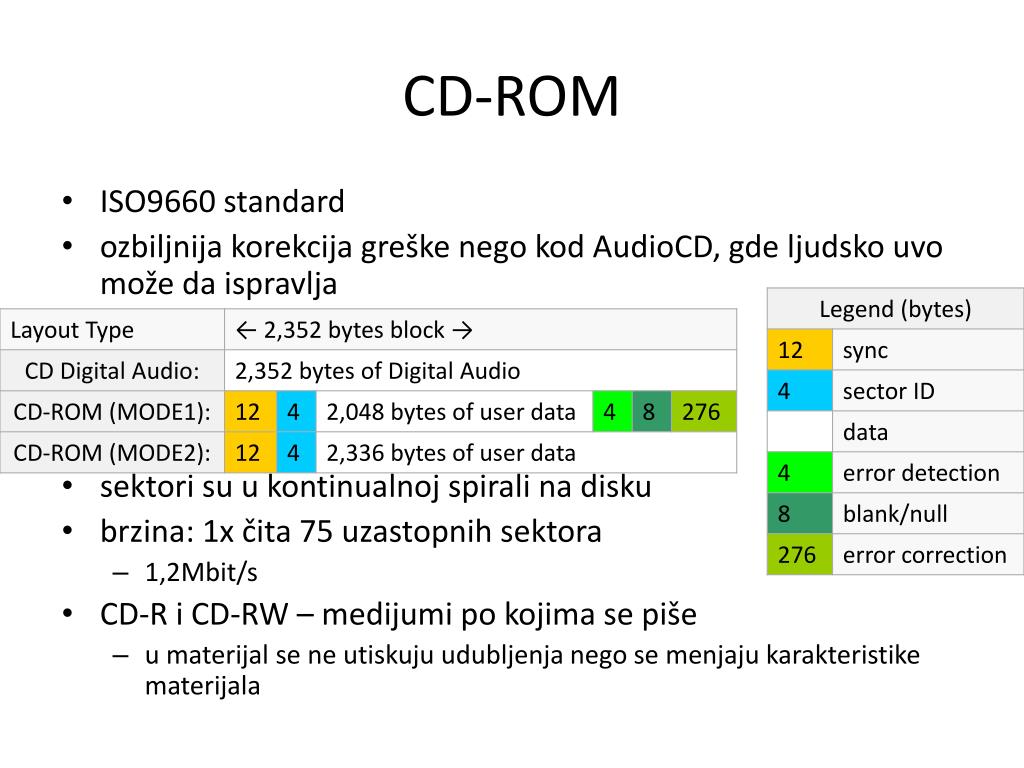

CD-ROM

  • ISO9660 standard

  • ozbiljnija korekcija greške nego kod AudioCD, gde ljudsko uvo može da ispravlja

  • sektori su u kontinualnoj spirali na disku

  • brzina: 1x čita 75 uzastopnih sektora

    • 1,2Mbit/s

  • CD-R i CD-RW – medijumi po kojima se piše

    • u materijal se ne utiskuju udubljenja nego se menjaju karakteristike materijala


Cd rom ure aj 1

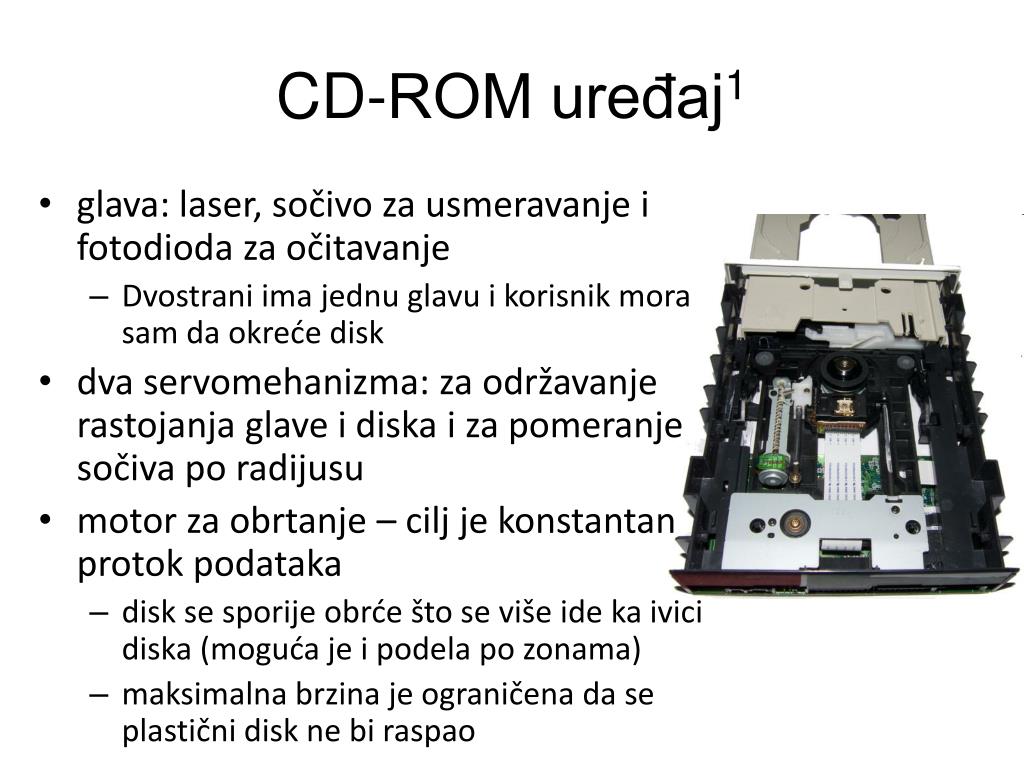

CD-ROM uređaj1

  • glava: laser, sočivo za usmeravanje i fotodioda za očitavanje

    • Dvostrani ima jednu glavu i korisnik mora sam da okreće disk

  • dva servomehanizma: za održavanje rastojanja glave i diska i za pomeranje sočiva po radijusu

  • motor za obrtanje – cilj je konstantan protok podataka

    • disk se sporije obrće što se više ide ka ivici diska (moguća je i podela po zonama)

    • maksimalna brzina je ograničena da se plastični disk ne bi raspao


Cd rom ure aj 2

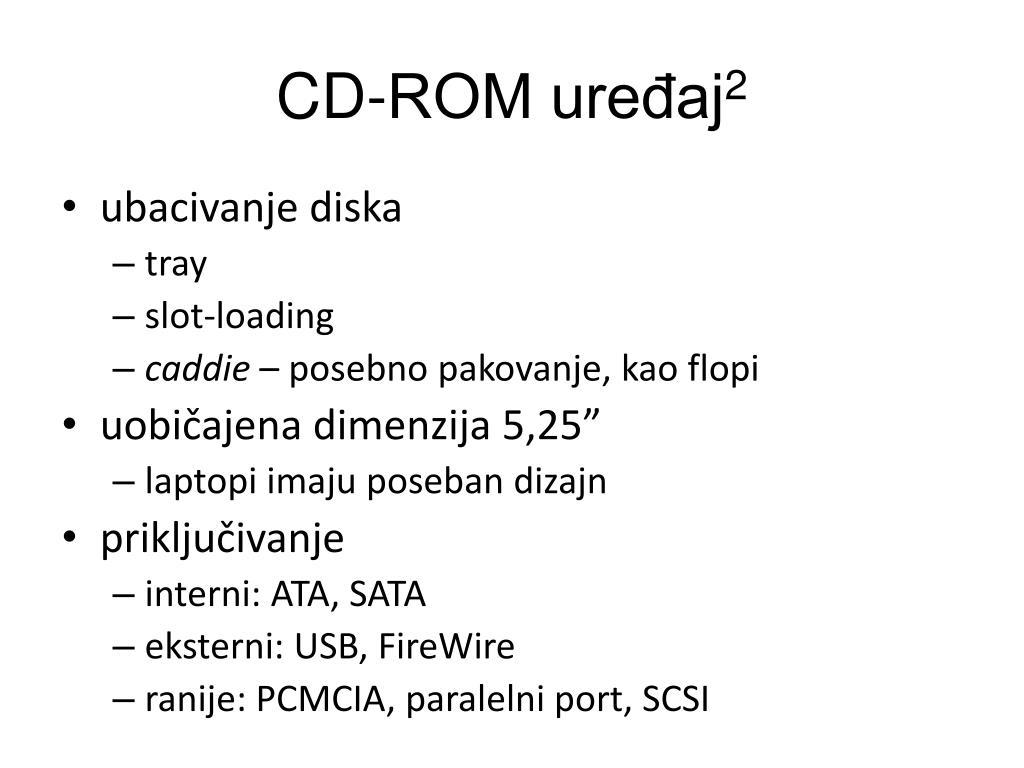

CD-ROM uređaj2

  • ubacivanje diska

    • tray

    • slot-loading

    • caddie – posebno pakovanje, kao flopi

  • uobičajena dimenzija 5,25”

    • laptopi imaju poseban dizajn

  • priključivanje

    • interni: ATA, SATA

    • eksterni: USB, FireWire

    • ranije: PCMCIA, paralelni port, SCSI


Snimanje diskova

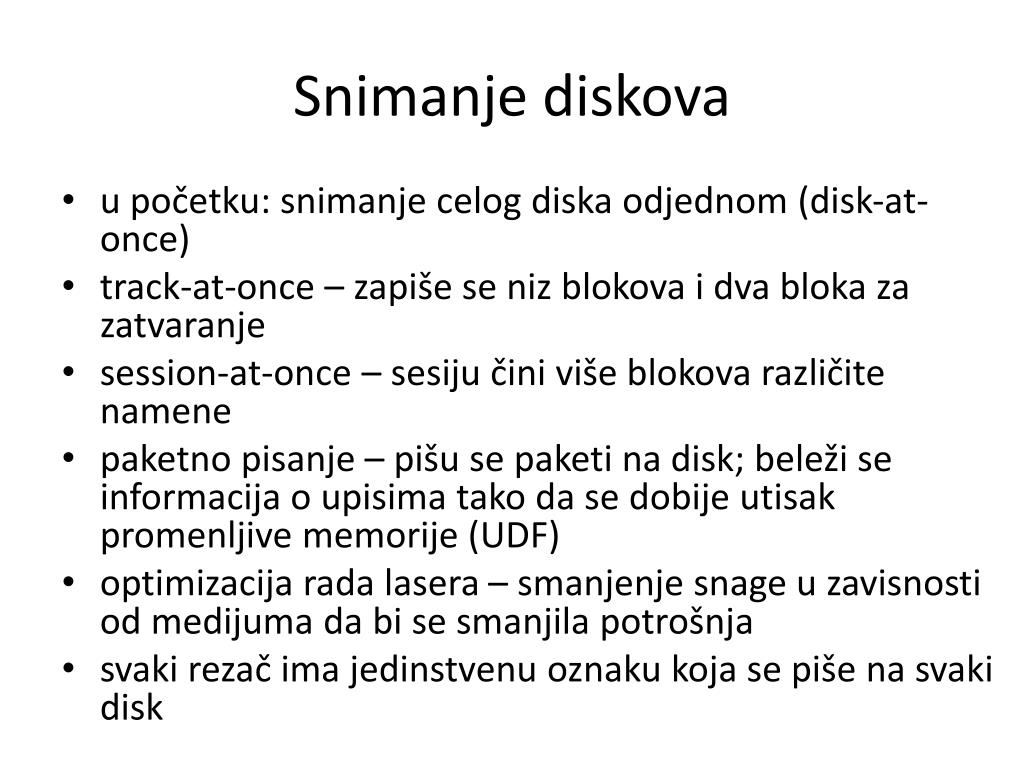

Snimanje diskova

  • u početku: snimanje celog diska odjednom (disk-at-once)

  • track-at-once – zapiše se niz blokova i dva bloka za zatvaranje

  • session-at-once – sesiju čini više blokova različite namene

  • paketno pisanje – pišu se paketi na disk; beleži se informacija o upisima tako da se dobije utisak promenljive memorije (UDF)

  • optimizacija rada lasera – smanjenje snage u zavisnosti od medijuma da bi se smanjila potrošnja

  • svaki rezač ima jedinstvenu oznaku koja se piše na svaki disk


Opti ki diskovi

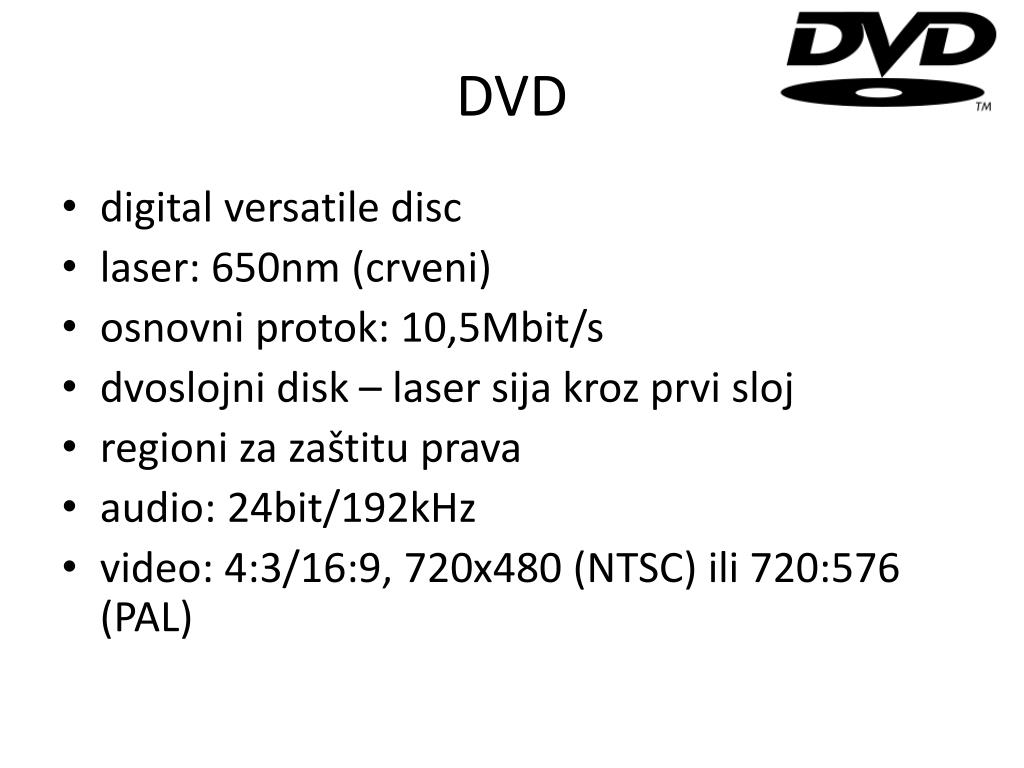

DVD

  • digital versatile disc

  • laser: 650nm (crveni)

  • osnovni protok: 10,5Mbit/s

  • dvoslojni disk – laser sija kroz prvi sloj

  • regioni za zaštitu prava

  • audio: 24bit/192kHz

  • video: 4:3/16:9, 720x480 (NTSC) ili 720:576 (PAL)


Dvd formati za snimanje

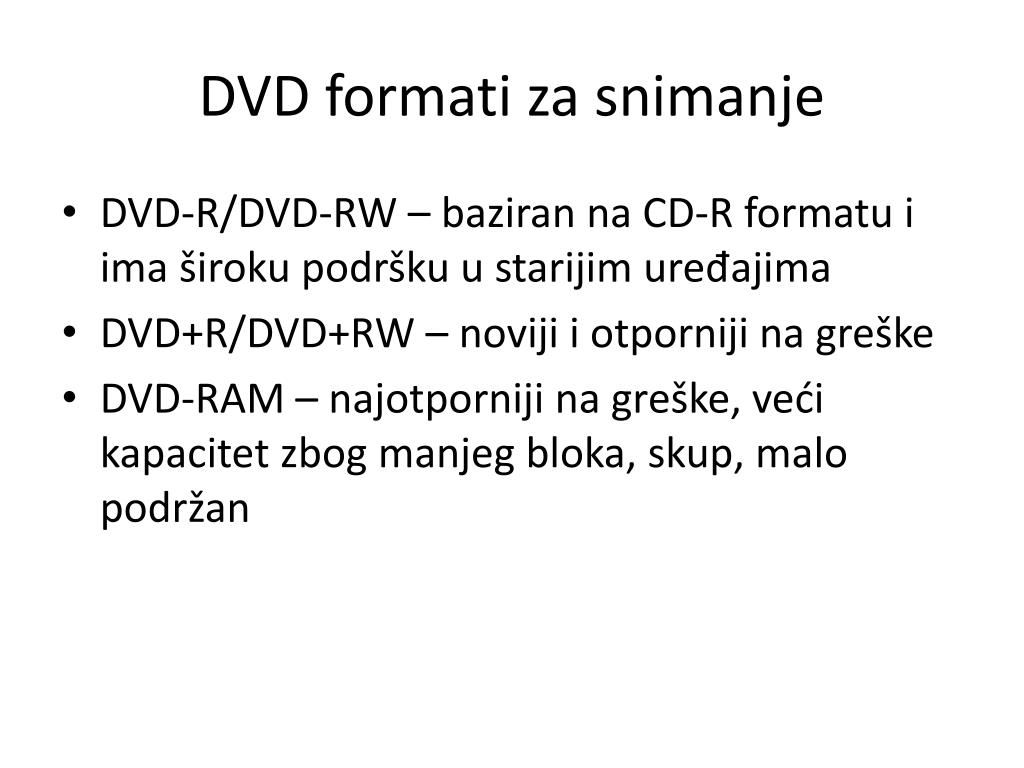

DVD formati za snimanje

  • DVD-R/DVD-RW – baziran na CD-R formatu i ima široku podršku u starijim uređajima

  • DVD+R/DVD+RW – noviji i otporniji na greške

  • DVD-RAM – najotporniji na greške, veći kapacitet zbog manjeg bloka, skup, malo podržan


Blueray

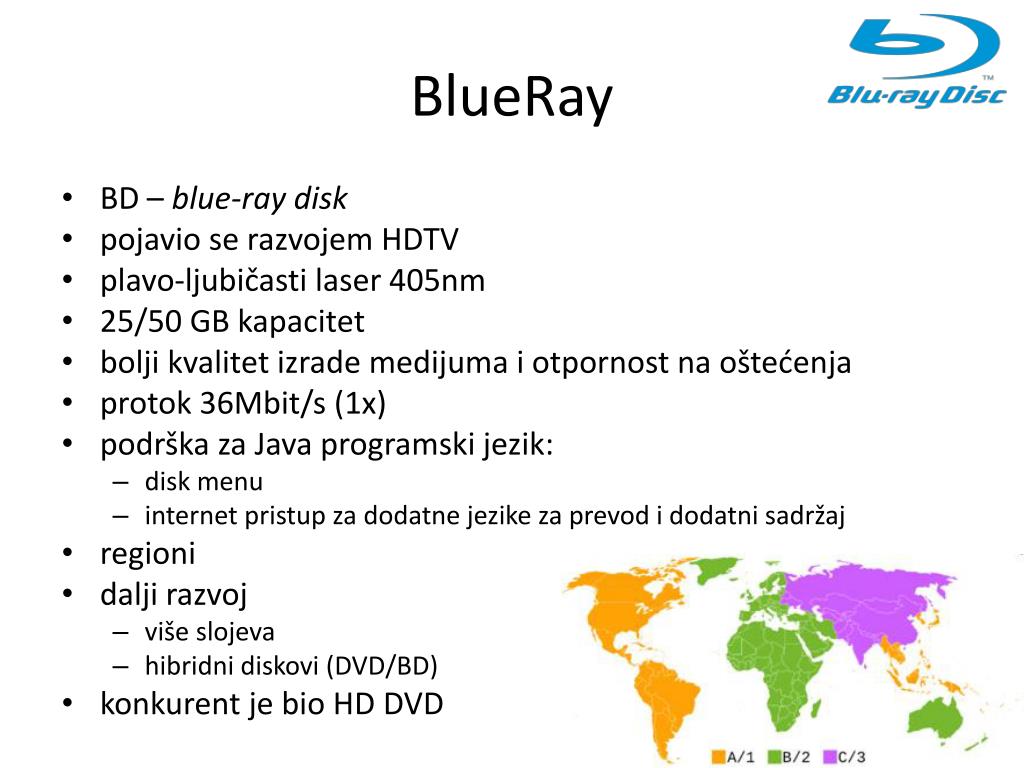

BlueRay

  • BD – blue-ray disk

  • pojavio se razvojem HDTV

  • plavo-ljubičasti laser 405nm

  • 25/50 GB kapacitet

  • bolji kvalitet izrade medijuma i otpornost na oštećenja

  • protok 36Mbit/s (1x)

  • podrška za Java programski jezik:

    • disk menu

    • internet pristup za dodatne jezike za prevod i dodatni sadržaj

  • regioni

  • dalji razvoj

    • više slojeva

    • hibridni diskovi (DVD/BD)

  • konkurent je bio HD DVD


Holografski disk

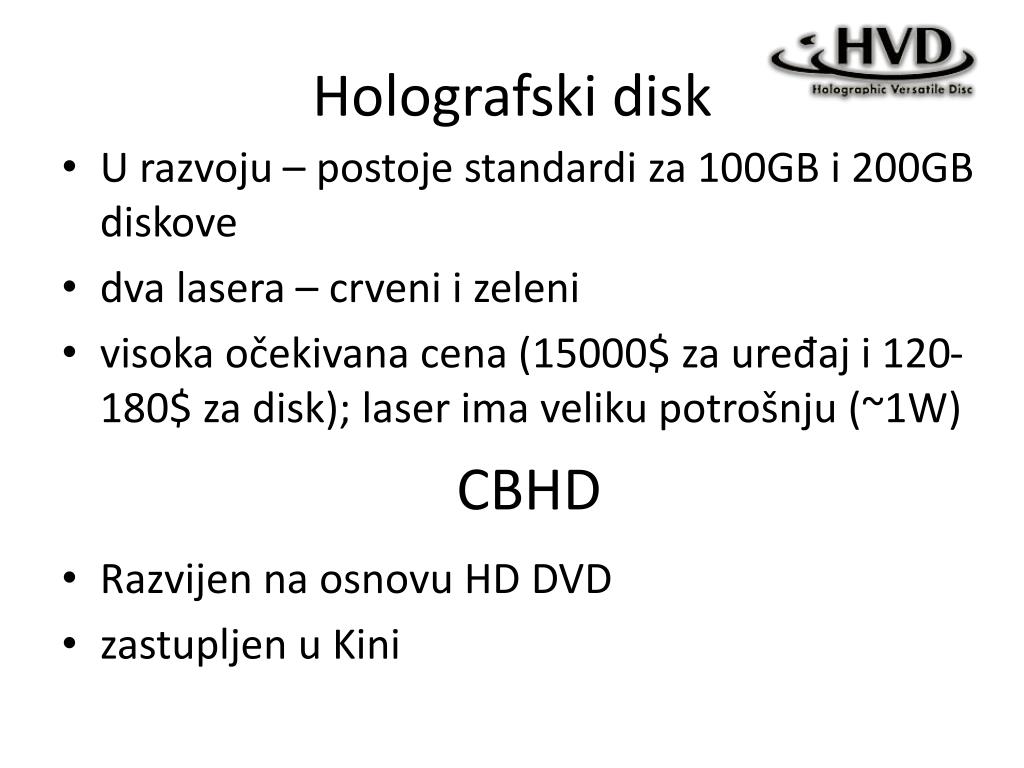

Holografski disk

  • U razvoju – postoje standardi za 100GB i 200GB diskove

  • dva lasera – crveni i zeleni

  • visoka očekivana cena (15000$ za uređaj i 120-180$ za disk); laser ima veliku potrošnju (~1W)

CBHD

  • Razvijen na osnovu HD DVD

  • zastupljen u Kini


Odr avanje ure aja

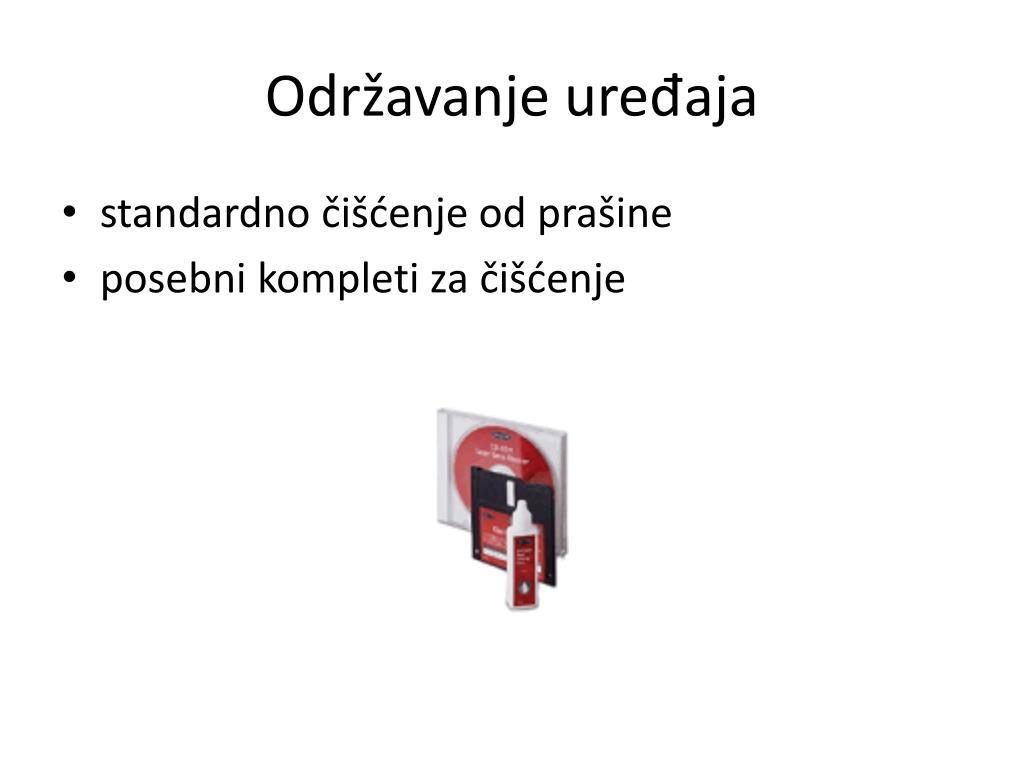

Održavanje uređaja

  • standardno čišćenje od prašine

  • posebni kompleti za čišćenje


Odr avanje diskova

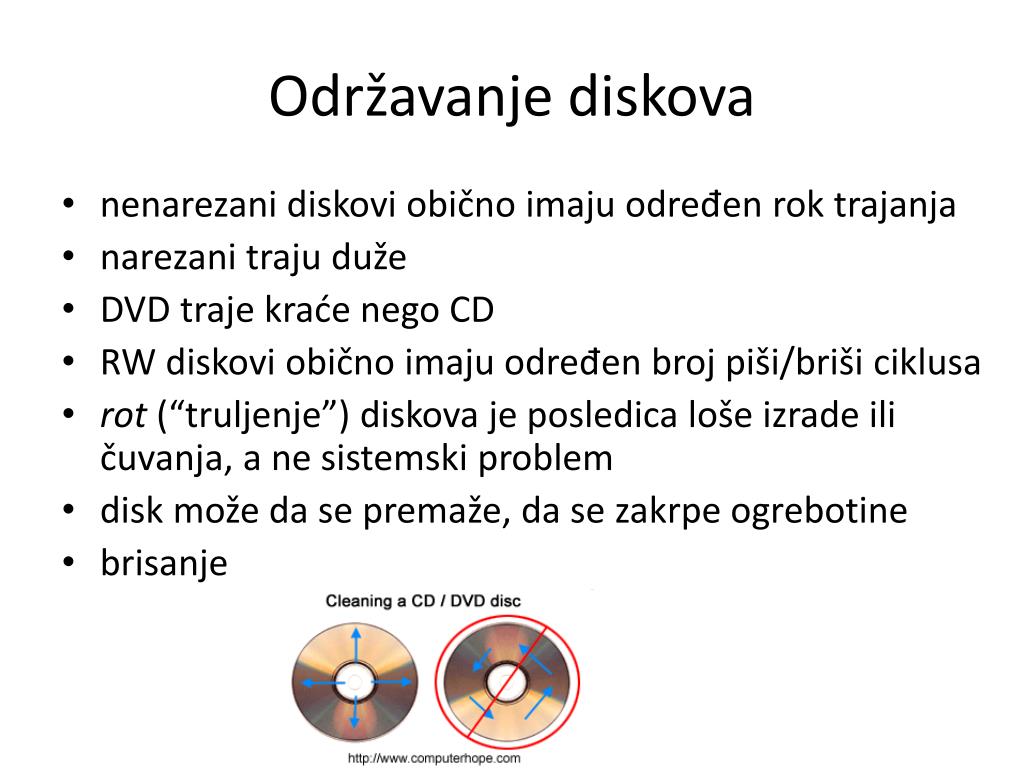

Održavanje diskova

  • nenarezani diskovi obično imaju određen rok trajanja

  • narezani traju duže

  • DVD traje kraće nego CD

  • RW diskovi obično imaju određen broj piši/briši ciklusa

  • rot (“truljenje”) diskova je posledica loše izrade ili čuvanja, a ne sistemski problem

  • disk može da se premaže, da se zakrpe ogrebotine

  • brisanje
