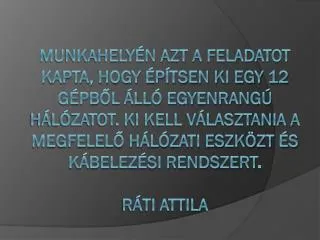

  1. Munkahelyén azt a feladatot kapta, hogy építsen ki egy 12 gépből álló egyenrangú hálózatot. Ki kell választania a megfelelő hálózati eszközt és kábelezési rendszert.Ráti Attila

  2. Egyenrangú hálózat • Egyenrangú hálózatnak (peer to peer) nevezünk egy hálózatot akkor, ha nincsen kitüntetett számítógép (szerver) a hálózatban, hanem a hostok egyenrangú jogosultságokkal rendelkeznek, és közvetlenül megoszthatják erőforrásaikat, adataikat.

  3. Az egyenrangú hálózat a következő előnyökkel rendelkezik a kliens/szerver hálózati architektúrához képest:  • Tartalom és erőforrás megosztható a hálózat egészében. Kliens/szerver architektúrában csak a hálózati csomópontokban vannak erőforrások.  • Az egyenrangú gépek hálózata könnyen méretezhető és sokkal megbízhatóbb, mint egy egyedi kiszolgáló. Egy egyedi kiszolgáló ki van téve egy központi hibalehetőségnek, vagy időbeli torlódásnak a hálózati kihasználtságban.

  4. Az egyenrangúak hálózatában megosztható a processzor, megerősítve a feldolgozó erőforrását egy elosztott számítási műveletnek. • Az elosztott erőforrások közvetlenül elérhetők.

  5. A hálózat kiépítésénél figyelembe kell venni a későbbi bővítési lehetőségeket, és ezek alapján kell kiválasztani a hálózati eszközöket is.

  6. Switch • egy aktív számítógépes hálózati eszköz, amely a rá csatlakoztatott eszközök között adatáramlást valósít meg. • Az eszköz további  RJ-45-ös csatlakozója lehetőségetnyújt további eszközök csatlakoztatásárais. • A switcheta központi szekrénybe helyezem el,mely védelmetnyújt az esetleges sérülésekellen.

  7. Konfigurálási lehetőségek • CLI-n (parancssori kezelő felületen) • GLI-n (grafikus kezelő felületen ) • Célszerű bizonyos biztonsági funkciókat is konfigurálnia switchekre, mert így elkerülhető az illetéktelenek hozzáférése a hálózat struktúrájához, illetve beállításaihoz.

  8. HUB • fizikailag összefogja a hálózati kapcsolatokat. az egyik csatlakozóján érkező adatokat továbbítja az összes többi csatlakozója felé. • Fajtái: • Aktív • Passzív

  9. Kábelezés • UTP kábel • Előnyei: • könnyű telepíteni • megfelel az Ethernet szabványoknak • A kábeleket  lehetőség szerint a falon és a földön; az erre a célra használt kábelrendező csatornákban kell elhelyezni. • A hálózat üzembe állításakor tesztelni kell a rendszer megfelelő működését, beleértve a kábelezést is. Ezt egy kábelteszter segítségével végezhetjük el.

  10. Topológia • A csillag topológiát megfelel az egyenrangú hálózat kialakításának. • A topológia középpontjában a switch áll.

  11. Eszközigény • Switch • UTP kábel • RJ-45-ös krimpelő fogó • RJ45-ös csatlakozó, törésgátló • kábelrendező csatorna • fali csatlakozó • kábelteszter

  12. Üzembehelyezés • Alaplapi PCI bővítő aljzatba kell helyezni a hálózati kártyát, majd rögzíteni. Ügyelve a balesetvédelmi szabályokra, és mielőtt nekilátnánk a szerelésnek áramtalanítsuk a számítógépet.

  13. Hálózati címzés • A hálózat minden elemének rendelkeznie kell egy egyedi azonosítóval (IP cím) melyek elengedhetetlen feltétele a hálózati kommunikációnak. • Célszerű erre a célra a privát IP-cím tartományok közül választani egy alhálózatot. (Pl.:192.168.1.0 /24-es hálózat)

  14. Gyakori hibalehetőségek: • rosszul bekötött kábelek • sérült csatlakozó • rosszul csatlakoztatott hálózati kártya • sérült kábel • kicsúszott csatlakozó

  15. Hálózati nyomtató: • Faxként, nyomtatóként, fénymásolóként és sceenrként is működhet. • Fontos, hogy nagy teljesítmény nyomtatót válasszunk, mely megfelelően kiszolgálja a hálózat igényeit. • A nyomtató hálózathoz való csatlakoztatása után hozzá kell rendelni egy IP-címet, melyen elérhető lesz a hálózat host-jainak a nyomtató szolgáltatása.

  16. Dokumentáció • A hálózat építésénél fontos feladat a hálózat dokumentációjának elkészítése, mely megkönnyíti a feladatunkat a karbantartási illetve hibaelhárítási feladatoknál is.

  17. Dokumentálni kell • az egyes eszközök adatait (IP-cím, gép név, felhasználó adatai, hálózatban való tagsága stb.) • A hálózat címzési rendszerét (milyen címet kinek osztottunk ki, hány szabad cím van még, mi a netmaszk stb.) • A topológiai térképeket (fizikai, logikai) • A hálózati eszközök konfigurációját • a hálózat gépein futtatott szoftverek és alkalmazások licenceit.
