  1. Transformação ODMG  Relacional

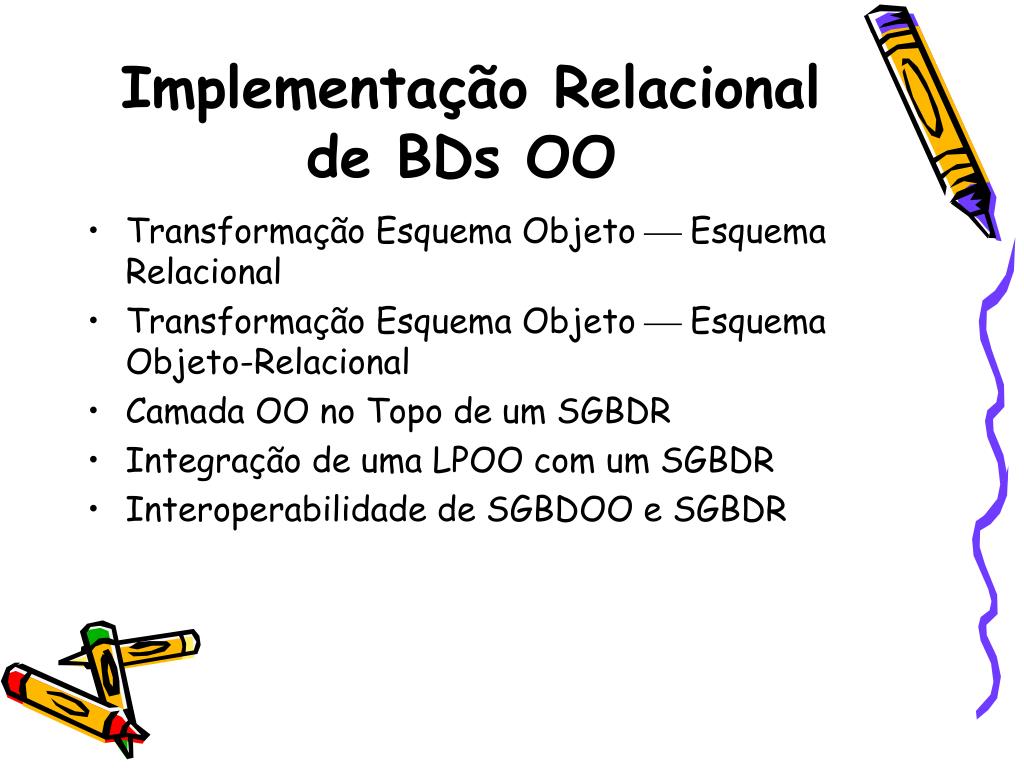

  2. Implementação Relacional de BDs OO • Transformação Esquema Objeto  Esquema Relacional • Transformação Esquema Objeto  Esquema Objeto-Relacional • Camada OO no Topo de um SGBDR • Integração de uma LPOO com um SGBDR • Interoperabilidade de SGBDOO e SGBDR

  3. Transformação Esquema Objeto  Esquema Relacional • Classe de Objetos  Tabela Relacional • OID  Chave Primária, “Surrogate Key” • Os métodos são implementados como “stored procedures”, ou “SQL-functions” ou “SQL-triggers” • Herança com União • Alternativa 1: a superclasse e cada uma das subclasses são transformadas em tabelas relacionais; uma chave compartilhada ID é usada para preservar a identidade dos objetos através das tabelas

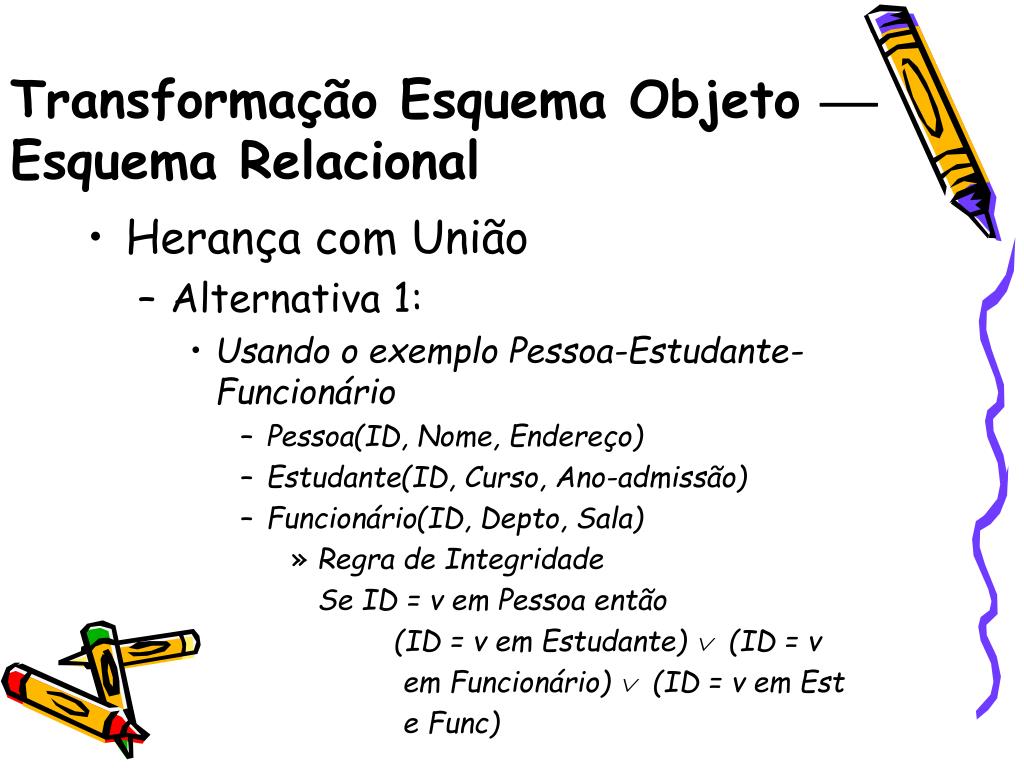

  4. Transformação Esquema Objeto  Esquema Relacional • Herança com União • Alternativa 1: • Usando o exemplo Pessoa-Estudante-Funcionário • Pessoa(ID, Nome, Endereço) • Estudante(ID, Curso, Ano-admissão) • Funcionário(ID, Depto, Sala) • Regra de Integridade Se ID = v em Pessoa então (ID = v em Estudante)  (ID = v em Funcionário)  (ID = v em Est e Func)

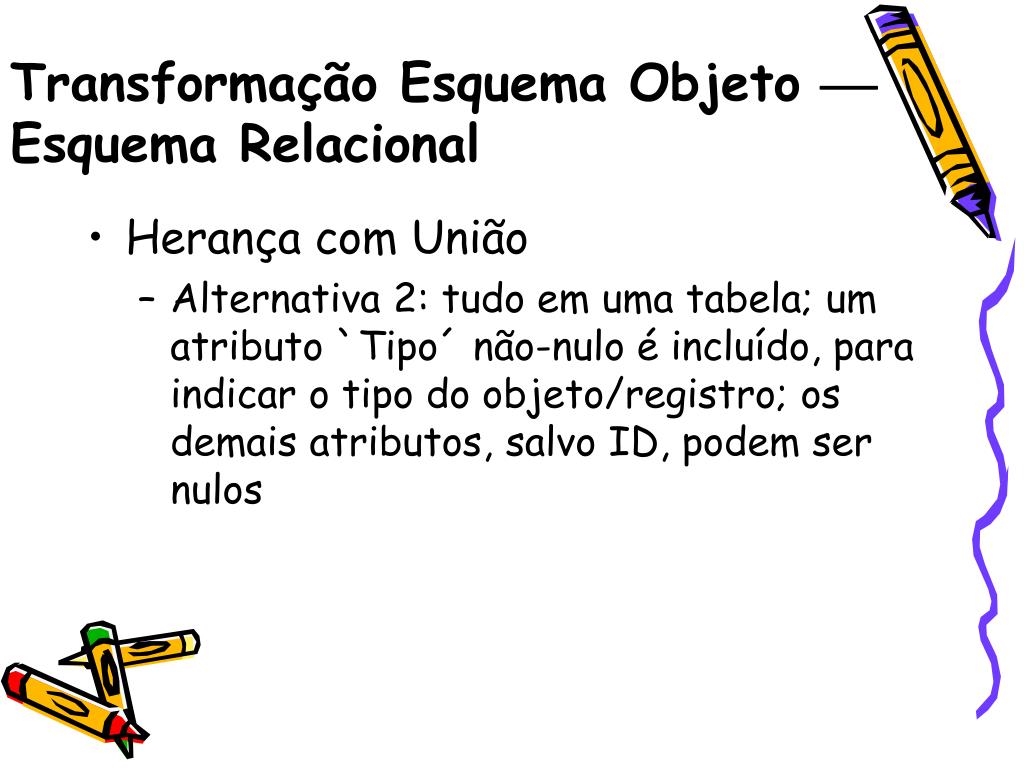

  5. Transformação Esquema Objeto  Esquema Relacional • Herança com União • Alternativa 2: tudo em uma tabela; um atributo `Tipo´ não-nulo é incluído, para indicar o tipo do objeto/registro; os demais atributos, salvo ID, podem ser nulos

  6. Transformação Esquema Objeto  Esquema Relacional • Herança com União • Alternativa 2: • Usando o exemplo Pessoa-Estudante-Funcionário • Pessoa(ID, Tipo, Nome, Endereço, Curso, Ano-admissão, Depto, Sala) • Regras de Integridade Tipo {t | t = `Estudante´  t = `Funcionário´  t = `Estudante-Funcionário´} Se t = `Estudante´ então Depto NULL, Sala NULL Se t = `Funcionário´ então Curso NULL, Ano-admissão NULL

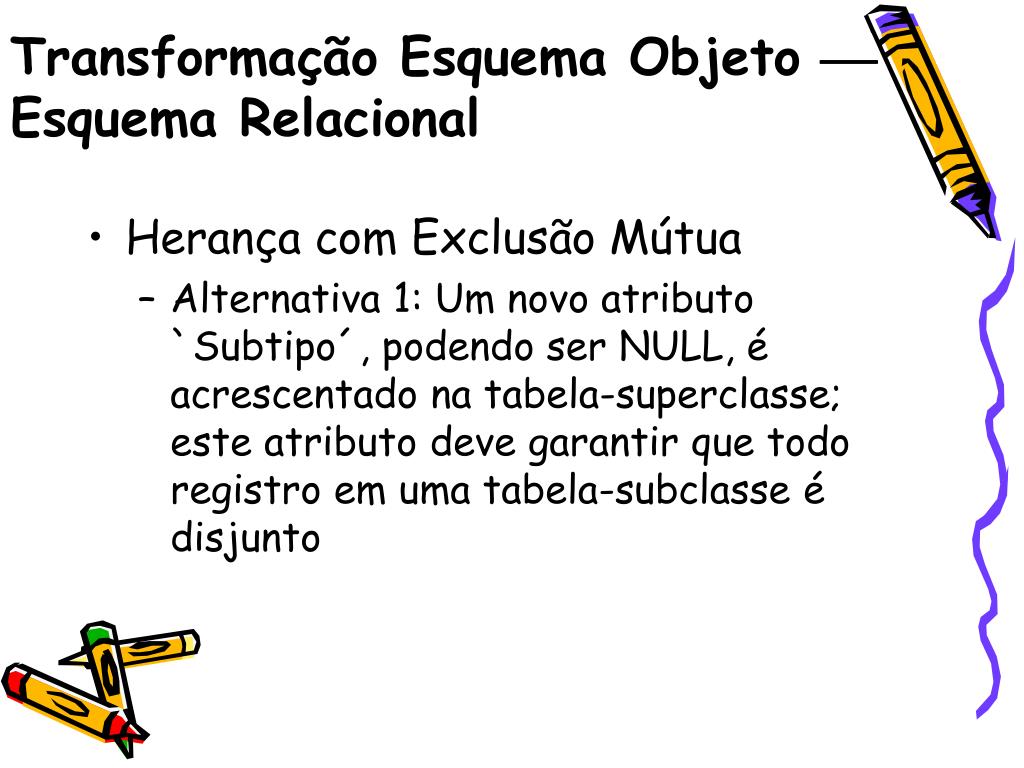

  7. Transformação Esquema Objeto  Esquema Relacional • Herança com Exclusão Mútua • Alternativa 1: Um novo atributo `Subtipo´, podendo ser NULL, é acrescentado na tabela-superclasse; este atributo deve garantir que todo registro em uma tabela-subclasse é disjunto

  8. Transformação Esquema Objeto  Esquema Relacional • Herança com Exclusão Mútua • Usando o exemplo Empregado-Gerente-Trabalhador • Empregado(ID, Subtipo, Nome, Endereço, Salário) • Gerente(ID, Gratificação) • Trabalhador(ID, HorasExtras) • Regras de Integridade Subtipo {t | t = `Gerente´  t = `Trabalhador´  t IS NULL}  ID em Empregado com t = `Gerente´ então  ID em Gerente e  ID em Trabalhador  ID em Empregado com t = `Trabalhador´ então  ID em Trabalhador e  ID em Gerente  ID em Empregado com t IS NULL então  ID em Gerente e  ID em Trabalhador

  9. Transformação Esquema Objeto  Esquema Relacional • Herança com Exclusão Mútua • Alternativa 2: tudo em uma tabela; um atributo `Tipo´, podendo ser NULL, é incluído, para indicar o tipo do objeto/registro; os demais atributos, salvo ID, podem ser nulos

  10. Transformação Esquema Objeto  Esquema Relacional • Herança com Exclusão Mútua • Usando o exemplo Empregado-Gerente-Trabalhador • Empregado(ID, Tipo, Nome, Endereço, Salário, Gratificação, HorasExtras) • Regras de Integridade Tipo {t | t = `Gerente´  t = `Trabalhador´  t IS NULL} Se t = `Gerente´ então HorasExtras NULL Se t = `Trabalhador´ então Gratificação NULL Se t IS NULL então HorasExtras NULL, Gratificação NULL

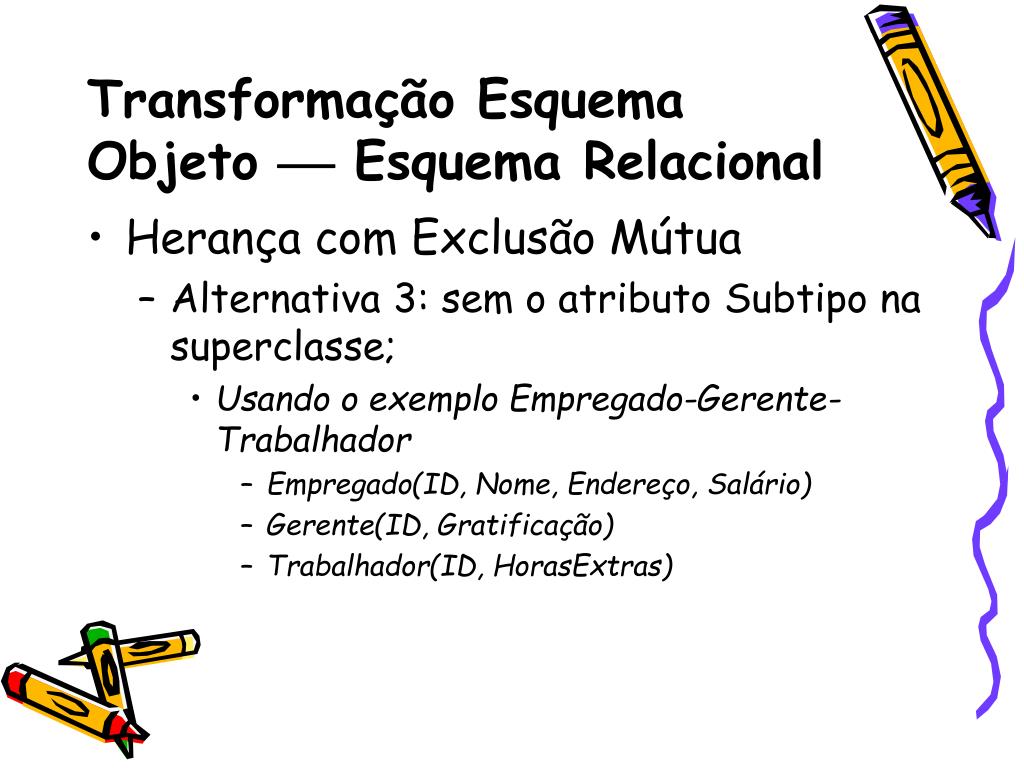

  11. Transformação Esquema Objeto  Esquema Relacional • Herança com Exclusão Mútua • Alternativa 3: sem o atributo Subtipo na superclasse; • Usando o exemplo Empregado-Gerente-Trabalhador • Empregado(ID, Nome, Endereço, Salário) • Gerente(ID, Gratificação) • Trabalhador(ID, HorasExtras)

  12. Transformação Esquema Objeto  Esquema Relacional • Herança com Exclusão Mútua • Regras de Integridade Se ID = v em Empregado então ((ID = v em Gerente)   (ID = v em Trabalhador))  ((ID = v em Trabalhador)   (ID = v em Gerente))  ( (ID = v em Gerente)   (ID = v em Trabalhador))

  13. Transformação Esquema Objeto  Esquema Relacional • Herança com Fragmentação • Alternativa 1: Um novo atributo `Subtipo´, não podendo ser NULL, é acrescentado na tabela-superclasse; este atributo deve garantir que todo registro em uma tabela-subclasse é disjunto

  14. Transformação Esquema Objeto  Esquema Relacional • Herança com Fragmentação • Alternativa 1: • Usando o exemplo Empregado-Gerente-Trabalhador-Horista • Empregado(ID, Subtipo, Nome, Endereço, Salário) • Gerente(ID, Gratificação) • Trabalhador(ID, HorasExtras) • Horista(ID, Período, Horas)

  15. Transformação Esquema Objeto  Esquema Relacional • Herança com Fragmentação • Alternativa 1: • Regras de Integridade Subtipo {t | t = `Gerente´  t = `Trabalhador´  t = `Horista´ }  ID em Empregado com t = `Gerente´ então  ID em Gerente e  ID em Trabalhador e  ID em Horista  ID em Empregado com t = `Trabalhador´ então  ID em Trabalhador e  ID em Gerente e  ID em Horista  ID em Empregado com t = `Horista´ então  ID em Horista e  ID em Gerente e  ID em Trabalhador

  16. Transformação Esquema Objeto  Esquema Relacional • Herança com Fragmentação • Alternativa 2: tudo em uma tabela; um atributo `Tipo´ não-nulo é incluído, para indicar o tipo do objeto/registro; os demais atributos, salvo ID, podem ser nulos • Usando o exemplo Empregado-Gerente-Trabalhador-Horista • Empregado(ID, Tipo, Nome, Endereço, Salário, Gratificação, HorasExtras, Período, Horas)

  17. Transformação Esquema Objeto  Esquema Relacional • Herança com Fragmentação • Alternativa 2: • Regras de Integridade Tipo {t | t = `Gerente´  t = `Trabalhador´  t =`Horista´} Se t = `Gerente´ então HorasExtras NULL, Período NULL, Horas NULL Se t = `Trabalhador´ então Gratificação NULL, Período NULL, Horas NULL Se t = `Horista´ então HorasExtras NULL, Gratificação NULL

  18. Transformação Esquema Objeto  Esquema Relacional • Herança com Fragmentação • Alternativa 3: sem o atributo Subtipo na superclasse; • Usando o exemplo Empregado-Gerente-Trabalhador-Horista • Empregado(ID, Nome, Endereço, Salário) • Gerente(ID, Gratificação) • Trabalhador(ID, HorasExtras) • Horista(ID, Período, Horas)

  19. Transformação Esquema Objeto  Esquema Relacional • Herança com Fragmentação • Alternativa 3: sem o atributo Subtipo na superclasse; • Regras de Integridade Se ID = v em Empregado então ((ID = v em Gerente)  (ID = v em Trabalhador)  (ID = v em Horista))  ((ID = v em Trabalhador)  (ID = v em Gerente)   (ID = v em Horista))  ((ID = v em Horista)  (ID = v em Gerente)  (ID = v em Trabalhador))

  20. Transformação Esquema Objeto  Esquema Relacional • Para Cada Tipo de Herança, Qual é a Melhor Implementação Relacional? • Prova-se que, para consultas em superclasse e em subclasse, a Alternativa 1 é pelo menos tão boa quanto as outras, em todos os casos • A prova é baseada em um Modelo de Custos e em Categorias de Consulta • O Modelo de Custos leva em conta o tamanho dos registros de uma tabela e o seu número de registros • Consultas sobre estruturas de herança podem ser assim categorizadas • Consultas em Superclasse: acessam atributos em superclasse • Consultas em Subclasse: acessam atributos em subclasse • Consultas Mistas: acessam atributos ao longo de estruturas de herança

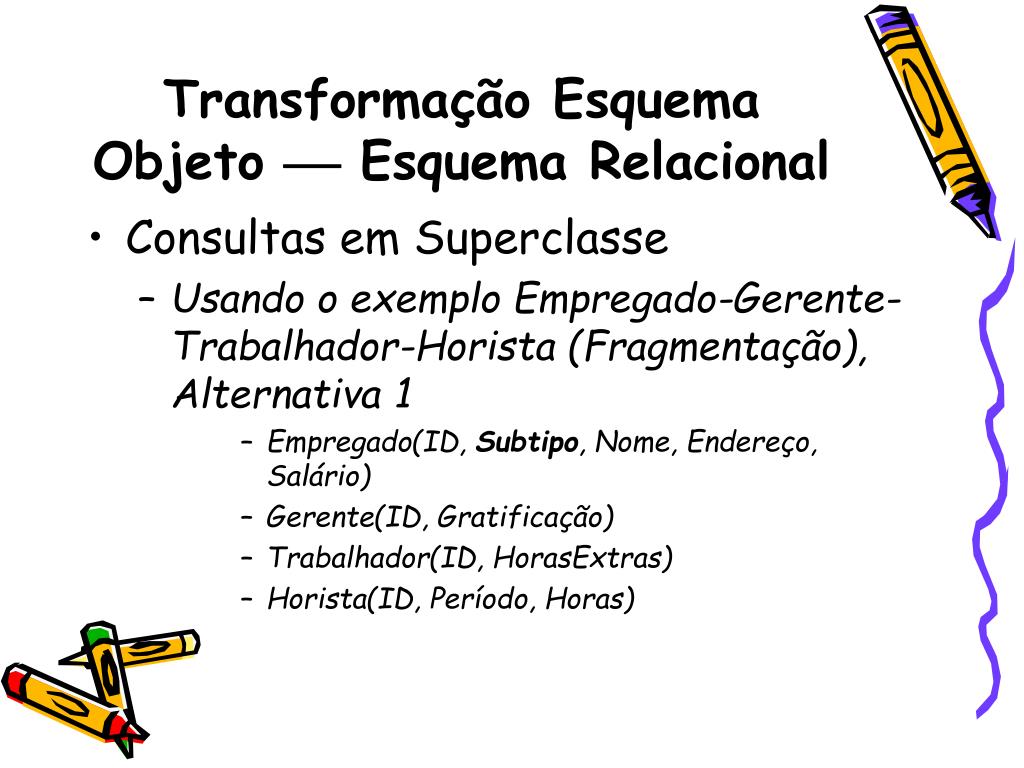

  21. Transformação Esquema Objeto  Esquema Relacional • Consultas em Superclasse • Usando o exemplo Empregado-Gerente-Trabalhador-Horista (Fragmentação), Alternativa 1 • Empregado(ID, Subtipo, Nome, Endereço, Salário) • Gerente(ID, Gratificação) • Trabalhador(ID, HorasExtras) • Horista(ID, Período, Horas)

  22. Transformação Esquema Objeto  Esquema Relacional • Consultas em Superclasse • Nomes e endereços de todos os empregados horistas • SELECT Nome, Endereço FROM Empregado WHERE Subtipo = `Horista´ (C1)

  23. Transformação Esquema Objeto  Esquema Relacional • Consultas em Superclasse • Usando o exemplo Empregado-Gerente-Trabalhador-Horista (Fragmentação), Alternativa 2 • Empregado(ID, Tipo, Nome, Endereço, Salário, Gratificação, HorasExtras, Período, Horas) • SELECT Nome, Endereço FROM Empregado WHERE Tipo = `Horista´ (C2) As consultas são idênticas, porém C1 é melhor que C2 (Empregado na Alternativa 1 é pequena se comparada com Empregado na Alternativa 2)

  24. Transformação Esquema Objeto  Esquema Relacional • Consultas em Superclasse • Usando o exemplo Empregado-Gerente-Trabalhador-Horista (Fragmentação), Alternativa 3 • Empregado(ID, Nome, Endereço, Salário) • Gerente(ID, Gratificação) • Trabalhador(ID, HorasExtras) • Horista(ID, Período, Horas)

  25. Transformação Esquema Objeto  Esquema Relacional • Consultas em Superclasse • SELECT Empregado.Nome, Empregado.Endereço FROM Empregado, Horista WHERE Empregado.ID = Horista.ID (C3) C1 (sem junção) é melhor que C3 (com junção)

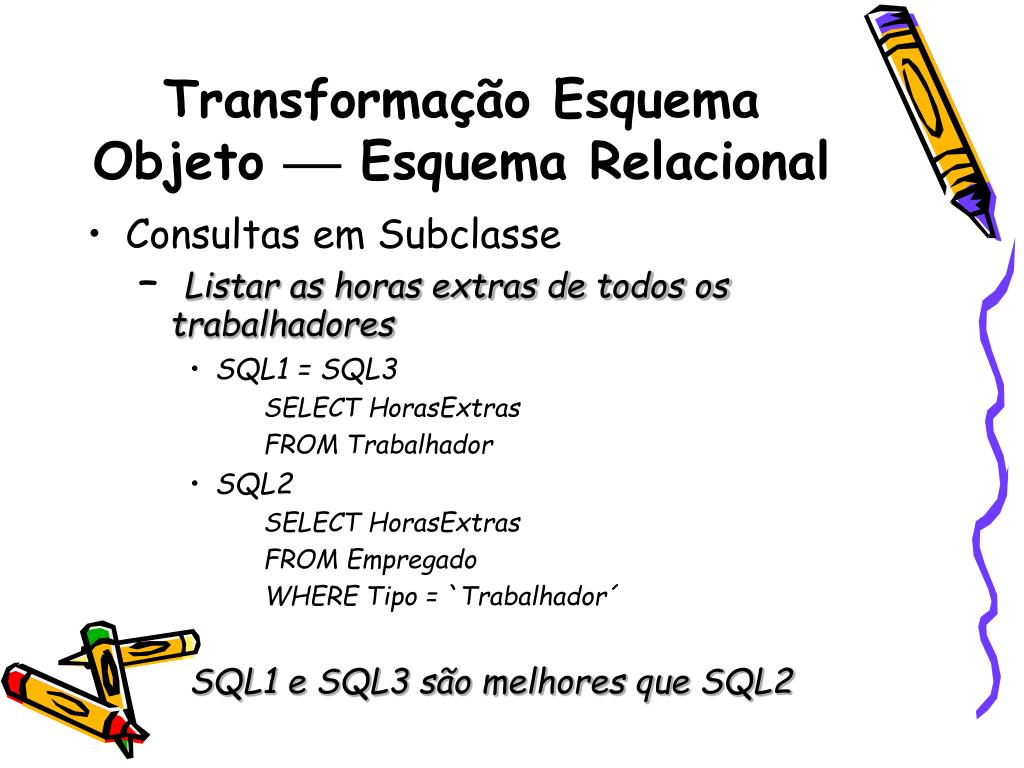

  26. Transformação Esquema Objeto  Esquema Relacional • Consultas em Subclasse • Listar as horas extras de todos os trabalhadores • SQL1 = SQL3 SELECT HorasExtras FROM Trabalhador • SQL2 SELECT HorasExtras FROM Empregado WHERE Tipo = `Trabalhador´ SQL1 e SQL3 são melhores que SQL2

  27. Transformação Esquema Objeto  Esquema Relacional • Consultas Mistas • Usando o exemplo Empregado-Gerente-Trabalhador-Horista (Fragmentação) Listar os detalhes de todos os gerentes • SQL1 = SQL3 SELECT Nome, Endereço, Salário, Gratificação FROM Empregado, Gerente WHERE Empregado.ID = Gerente.ID • SQL2 SELECT Nome, Endereço, Salário, Gratificação FROM Empregado WHERE Tipo = `Gerente´ SQL2 é melhor

  28. Transformação Esquema Objeto  Esquema Relacional * - Semanticamente próximas do esquema de objetos

  29. Transformação Esquema Objeto  Esquema Relacional • Associação • 1:1 • Tabela_B(ID, IDA, ...) Tabela_A(ID, ...) • Tabela_A(ID, IDB, ...) Tabela_B(ID, ...) • Tabela_AB(ID, ...) Classe A Classe B 1 1 Chave primária Chave estrangeira Qual é a melhor transformação?

  30. Transformação Esquema Objeto  Esquema Relacional • Associação • 1:N • Tabela_B(ID, IDA, ...) Tabela_A(ID, ...) Classe A Classe B 1 N

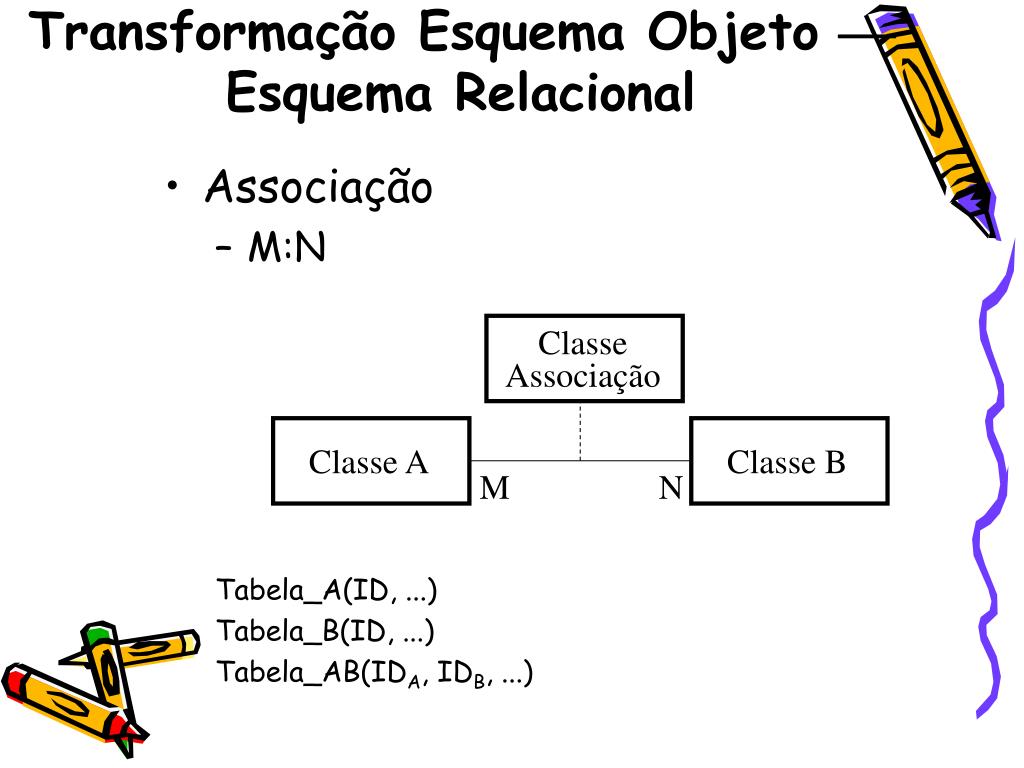

  31. Transformação Esquema Objeto  Esquema Relacional • Associação • M:N Tabela_A(ID, ...) Tabela_B(ID, ...) Tabela_AB(IDA, IDB, ...) Classe Associação Classe A Classe B M N

  32. Transformação Esquema Objeto  Esquema Relacional • Agregação • Usando o exemplo Catálogo-Brinquedo • Catálogo(ID, ...) Brinquedo(ID, ...) Composto_de(IDC, IDB, ...) chave estrangeira chave estrangeira

  33. Transformação Esquema Objeto  Esquema Relacional • Composição • Usando o exemplo Universidade-Departamento • Universidade(ID, ...) Departamento(ID, IDU, ...) • Regras de Integridade • Se Universidade.ID = v for removida então Departamento.IDU = v removido (“DELETE CASCADE”)
