Contents 5698172

NCL KOREA 1

서울시 강남구 역삼동 720-2 삼익라비돌 B/D 5층 Tel:02)542-4006.. Fax:02)542-0914http://www.nclkorea.co.kr

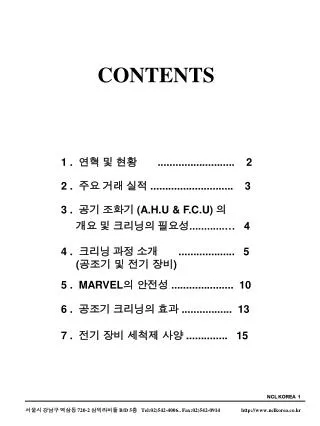

CONTENTS

1 . 연혁 및 현황 .......................... 2

2 . 주요 거래 실적 ............................ 3

3 . 공기 조화기 (A.H.U & F.C.U) 의

개요 및 크리닝의 필요성............… 4

4 . 크리닝 과정 소개 ................... 5

(공조기 및 전기 장비)

5 . MARVEL의 안전성 ..................... 10

6 . 공조기 크리닝의 효과 ................. 13

7 . 전기 장비 세척제 사양.............. 15


Contents 5698172

NCL KOREA 2

서울시 강남구 역삼동 720-2 삼익라비돌 B/D 5층 Tel:02)542-4006.. Fax:02)542-0914 http://www.nclkorea.co.kr

1. 연혁 및 현황

NCLKOREA는,특수 시설 관리 및 Maintenance의 새로운 지평을

여는 선구자로서의 역할을 충실히 하며, 빌딩과 공장의 Life-Cycle

연장을 통한 기업 관리비용 절감의 일익을 담당 하고자 합니다.

당사는세계 최고의 품질을

자랑하며 유럽과 미주 전역에 800여곳 이상의

대리점을 보유하고 있는 Maintenance Chemical전문

제조사인 NCL (National Chemical Laboratories)

의 ASIA 총판을 맡고 있습니다.

*상 호 엔씨엘 코리아( NCLKOREA )

*설립일자 1990년 10월 15일

*사업분야 빌딩과 공장의 특수 시설관리

세척제의 독점 수입,판매 및 용역써비스


Contents 5698172

NCL KOREA 3

서울시 강남구 역삼동 720-2 삼익라비돌 B/D 5층 Tel:02)542-4006.. Fax:02)542-0914 http://www.nclkorea.co.kr

2. 주요 거래 실적

공조기 전용 세척제

MARVEL

전기 전자 장비 전용 세척제

NCL-77 / ALL SAFE

  • 63빌딩

  • 한국방송공사(KBS)

  • 서울지방경찰청

  • 현대전자 (이천공장)

  • 인천제철

  • 기아 특수강

  • 롯데기공

  • 서울특별시 지하철공사

  • 삼성전자(온양공장)

  • 동서식품

  • 롯데월드(잠실)

  • 삼성본관.동방프라자

  • 한국전력 (산하 각 발전소)

  • 서울특별시지하철공사

  • 한국방송공사(KBS)

  • M B C

  • 인천제철

  • 철도청

  • 삼성 중공업

  • 기아 특수강

  • 서울지방경찰청

  • 한국통신공사

  • 풍산 금속

  • 현대엘리베이터

외 다수의 거래처

외 다수의 거래처


Contents 5698172

NCL KOREA 4

서울시 강남구 역삼동 720-2 삼익라비돌 B/D 5층 Tel:02)542-4006.. Fax:02)542-0914http://www.nclkorea.co.kr

3. 공기조화기의 개요 및 CLEANING 필요성

AIR HANDLING UNIT & FAN COIL UNIT이란,

실내의 공기조건 (온도,습도,기류,먼지,세균,악취,유해가스등)을 인간을 위해 가장좋은 조건으로 유지하기 위한 모든 공공건물에 있어 필수 불가결한 기기를 의미합니다.

CLEANING의 필요성

M Cal/년

* 공조설비에 의한

에너지 소비량 55%

* 공조기 세척이후 2배

이상의 열효율 효과

(P 13 참조)

1. 전기료 절감

* SBS (Sick Building Syndrome)를 유발하는 더러운

공조기 :피로감, 만성두통, 시력저하, 근육통,

님비 증후근, 광학 스모그, 레지오넬라균(냉방병)

* FDA(미 환경 보호국) 발표 :실내 공기 오염은

대기 오염보다 70 ~100 배 이상 심각

* 평균 하루 실내 거주 : 20시간 이상 (사무실,공장

주택, 지하철을 포함한 교통수단)

2. 실내환경 개선

* 보수 교체시기 연장 :비용(Life Cycle Cost)

절감의 극대화

3. 장비의 수명연장


Contents 5698172

NCL KOREA 5

서울시 강남구 역삼동 720-2 삼익라비돌 B/D 5층 Tel:02)542-4006.. Fax:02)542-0914 http://www.nclkorea.co.kr

4. CLEANING 과정소개

A.H.U CLEANING

1.ALUMINUM FIN 전용세척제

MARVEL 을 적용

2. 고압세척제를 이용, 4인 1조로

 구성된 TEAM이 ALUMINUM FIN의

 직각 방향으로 세척제를 분사

3. 3 ~ 5 분 정도의 세제반응

시간후 충분한 물로 깨끗이 세척

5.1 RT (3000 Kcal / h)

냉각 코일 6열 (기준)

히팅 코일 2열

세제 사용량 : 10 L (원액기준)

작업 시간 : open 형 40 ~ 60 분

밀폐 형 90 ~100 분

폐수 방류량 : 린스 과정

포함 900 L

* 미숙련자의 고압 세척기 사용시 FIN 에 심각한 손상을 가져올 수 있음

4.MARVEL은 환경을 보호하며

생분해성이 높고 ALUMINUM

FIN의 부식을 유발하지 않고

전혀 냄새가 나지 않는 최고의

실내 작업 세척제임


Contents 5698172

NCL KOREA 6

서울시 강남구 역삼동 720-2 삼익라비돌 B/D 5층 Tel:02)542-4006.. Fax:02)542-0914http://www.nclkorea.co.kr

FAN COIL UNIT CLEANING

세척전

각종 기름때와 이물질이

ALUMINUM FIN 사이에 끼어 있어 열효율 전도를 저하시키고 각종 세균의 번식처로

특히 냉방병의 주범인

레지오넬라균의 서식처가 됩니다

가로 60Cm ,

세로30Cm기준

1. 세제 사용량

:0.5L(원액기준)

2. 작업시간

:20~30분(분해조립)

3. 폐수방류량

:린스과정 포함 80L

세척광경 ALUMINUM FIN전용 세척제 MARVEL을 고압 세척기로 수세합니다

세척후

각종 오염물질과 ALUMINUM FIN 의

산화 피막이 제거되어 새로 설치한 듯한 F.C.U의 모습을 육안으로

확인 할 수 있습니다


Contents 5698172

NCL KOREA 7

서울시 강남구 역삼동 720-2 삼익라비돌 B/D 5층 Tel:02)542-4006.. Fax:02)542-0914http://www.nclkorea.co.kr

FILTER CLEANING

IAQ (Indoor Air Quality ) 의 중요성은 이제 국제적 환경문제 이슈로 등장했읍니다. 실내 공기 질을 관리하는 가장 중요한 요소는 Filter 의 성능입니다.

FILTER 교체및 폐기의 막대한 비용을 절감 할 수 있습니다

주기적인 청소관리로 SBS(Sick Building Syndrome) 에서 벗어 날수 있습니다.

세척 작업 중

Filter 전용 세척제

CITRUS-KLEEN사용

NCLKOREA에서 처음 선보이는 초음파 세척 (Ultrasonic Cleaning

System)이란,

세척 탱크 속에서

초음파를 발생시켜

그 초음파에

따라 미세한 물방울들이 빠른 속도로

세척액속을 돌아다니는

원리로,

속도에 의한 진동 에너지가 순간적으로

세척물의 표면구석진 곳까지 침투하여 먼지,니코친, 각종 오염물을

깨끗이 제거하는 방법입니다.

NCL의

NEUTRA - QUAT ( Disinfectant Cleaner)

을 함께 사용하면 필터 내의 살균 세정까지도 가능합니다.


Contents 5698172

NCL KOREA 8

서울시 강남구 역삼동 720-2 삼익라비돌 B/D 5층 Tel:02)542-4006.. Fax:02)542-0914http://www.nclkorea.co.kr

M.C.C PANEL CLEANING

유지관리 필요성

전기.전자장비들의 먼지,카본,

기름때등 심각한 오염으로 화재의

위험성, 장비의 오동작,

부하상승 및 수명단축

-------------------

세척 방법

전기 전자 장비 특수 세척제인

NCL-77 / ALL-SAFE를 이용

가동중인 M.C.C Panel 의 전원차단

없이 완전세정

--------------------

CLEANING 의 효과

설비효율증대

위험성감소

수명연장

기기효율의 극대화

--------------------

* 활선 상태이므로 전문가의 작업을요함


Contents 5698172

NCL KOREA 9

서울시 강남구 역삼동 720-2 삼익라비돌 B/D 5층 Tel:02)542-4006.. Fax:02)542-0914 http://www.nclkorea.co.kr

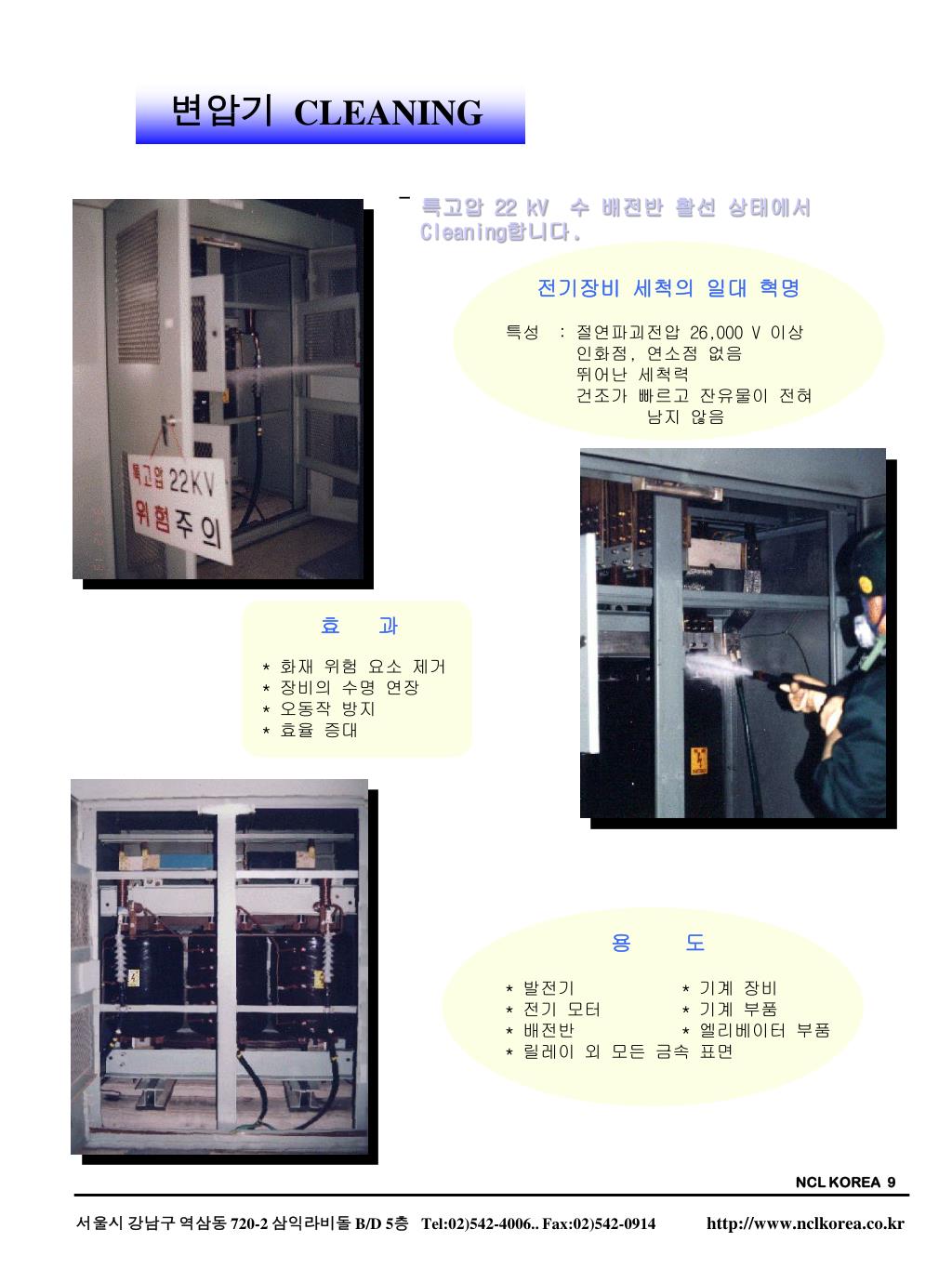

변압기CLEANING

특고압 22 kV 수 배전반 활선 상태에서 Cleaning합니다.

전기장비 세척의 일대 혁명

특성 : 절연파괴전압 26,000 V 이상

인화점, 연소점 없음

뛰어난 세척력

건조가 빠르고 잔유물이 전혀

남지 않음

효 과

* 화재 위험 요소 제거

* 장비의 수명 연장

* 오동작 방지

* 효율 증대

용 도

* 발전기 * 기계 장비

* 전기 모터 * 기계 부품

* 배전반 * 엘리베이터 부품

* 릴레이 외 모든 금속 표면


Contents 5698172

NCL KOREA 10

서울시 강남구 역삼동 720-2 삼익라비돌 B/D 5층 Tel:02)542-4006.. Fax:02)542-0914 http://www.nclkorea.co.kr

5. MARVEL의 안전성

MARVEL 이란?

USDA(미농무성)의 승인을 받은 냉 난방 SYSTEM 전용 세척제로서, 식품 공장에서까지 사용 가능한 안전성이 뛰어난 제품입니다.

특 성

효 과

Aluminum Fin 부식 방지

인체 무해

폐수처리 문제없는 생분해성 세제

뛰어난세척력 (Coil광택)

밀폐된 공간작업에도 냄새 문제 전혀 없음

전력비 절감 (2배이상)

효율 증가 (냉.난방 효율 2배이상)

Coil수명 연장

작업장및 실내 공기 청정

1. TECHNICAL DATA ..... P10

2. USDA (미 농무성) 승인서 ..... p11

3. MARVEL TEST REPORT ..... p12,13

TECHNICAL DATA

Specifications

Color------------------ Light amber Flammable------------------ No

Odor------------------- Pleasant detergent Toxic Solvents------------- None

pH Concentrate------ 13 .1 Free Rinsing--------------- Yes

pH Use Dilution----- 9 to 12 Biodegradable------------- Yes

Foam------------------ Low-moderate A.P.I. Separator------------ Instant Oil & Water

Specipific Gravity--- 1.065 gr/cc ------------------------------- Split

Density---------------- 8.89 lbs/ga Cleaning--------------------- Excellent

Upper Cloud--------- 140 F Degreasing------------------ Excellent

Lower Cloud--------- 30 F Aluminum Brightening--- Very Good


Contents 5698172

NCL KOREA 11

서울시 강남구 역삼동 720-2 삼익라비돌 B/D 5층 Tel:02)542-4006.. Fax:02)542-0914http://www.nclkorea.co.kr

2. 미 농무성 승인서 (USDA)

* 미 농무성 승인서

제안 세제 마블은 미 농무성으로부터 뛰어난 안전성을 입증 받았습니다.


Contents 5698172

NCL KOREA 12

서울시 강남구 역삼동 720-2 삼익라비돌 B/D 5층 Tel:02)542-4006.. Fax:02)542-0914http://www.nclkorea.co.kr

어독성 실험 보고서

한국화학시험연구원(KTR)

1994년 12월 17일 결과 보고서에 의하면

NCLKOREA의 MARVEL은 어독성(LD 50) 250 ppm을 기록함으로써, 일반 가정 세탁 세제의 평균 수치인

100 ppm 을 2.5배 이상 상회하는 놀라운 안정성을 나타내었으며

중금속인 납과 비소 성분도 원액 그 자체가 방류수 수질 기준치(제 40 조 관련) 이하입니다.

환경오염이 심각한 21 세기에 가장 알맞는 세척제입니다.

4일 경과 후에도 생존하고 있는 시험 어종의 모습을 사진을 통해 확인 할 수 있습니다


Contents 5698172

NCL KOREA 13

서울시 강남구 역삼동 720-2 삼익라비돌 B/D 5층 Tel:02)542-4006.. Fax:02)542-0914 http://www.nclkorea.co.kr

6. 공조기 크리닝의 효과

공조기를 세척한 후에는 다음과 같은 효과를 기대할 수 있습니다

1. 유형효과

1) 전력비 절감 : 5 RT 실외기 기준 546,624원 절감

평균 2.8 A 감소로 24 Hr , 365일 가동시 실외기 1대

:380 V * 3 * 2.8A * 0.85 (효율 ) = 1.6 Kw 절감

:1.6 Kw * 24 Hr * 365일 * 39 원 = 546,624 원/년.대당

2) 응축열량 증가로 냉방효율 향상

: 세척후 2.5 RT 증가

응축열량:냉각풍량 * 비열 *( 냉각공기 출구 온도 - 입구 온도 )

세척전:3528.8 *0.24 *(35.8 - 27.2) = 7283.4 kal/Hr = 2.2RT

세척전:5689.2 * 0.24 * (37.9 - 26.3) = 15838.7 kal/Hr = 4.7RT

2. 무형효과

1) 오염이 심할 경우 과열로 인한 COMPRESSOR 소손 방지

2) COIL의 수명연장 유도

3) 증발기 COIL에 적용 시 공기오염을 방지한다

* 건물전기료는 하절기,

주야,계약 전력에 따라

상이하나 공업용 전기료

보다는 고가이므로 더욱

높은 경비 절감을기대할

수 있습니다.

15838.7

11.6

5689.2

8.6

7283.4

32.7

3528.8

35.1

* 상기 자료는1994년7월21일NCL KOREA의MAVEL로 알루미늄 핀

코일 세척후 삼성전자 온양공장에서검증한 결과 자료임


Contents 5698172

NCL KOREA 14

서울시 강남구 역삼동 720-2 삼익라비돌 B/D 5층 Tel:02)542-4006.. Fax:02)542-0914 http://www.nclkorea.co.kr

7. 전기장비 세척제 사양


Contents 5698172

NCL KOREA 15

서울시 강남구 역삼동 720-2 삼익라비돌 B/D 5층 Tel:02)542-4006.. Fax:02)542-0914http://www.nclkorea.co.kr

[ NCL-77 ]

엔씨엘-77


Contents 5698172

공조기 관리에 대한 제안

MARVEL

서울시 강남구 역삼동 720-2 삼익라비돌B/D 5층

TEL.(02)542-4006 FAX.(02)542-0914
