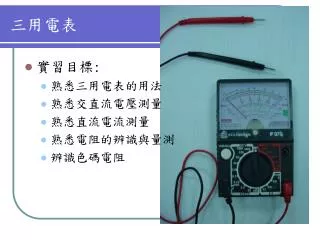

  1. 三用電表 • 實習目標: • 熟悉三用電表的用法 • 熟悉交直流電壓測量 • 熟悉直流電流測量 • 熟悉電阻的辨識與量測 • 辨識色碼電阻

  2. 相關知識 • 三用電表 • 主要是測量電阻、 電壓、電流，故被稱為三用電表，或簡稱ＶＯＭ表 • Ｖ表示電壓單位「伏特volt」 • Ｏ表示電阻單位「歐姆 ohm」 • Ｍ表示電流單位「毫安培 milli ampere」 • 實際上可測量之功能多達十數種，故有時又稱為萬用表

  3. 數字型三用電表 指針型三用電表 種類 • 依其指示方式，可區分為指針型三用電表及數字型三用電表．

  4. 刻度面板 指針 零位調整器 0Ω調整鈕 隔絕直流插孔 範圍選擇開關 測試棒(+)插孔 測試棒(-)插孔 指針型三用電表名稱及功能

  5. 交流電壓 直流電壓 歐姆檔 直流電流 範圍選擇開關 • 用於選擇測量ACV、 DCV、DCmA或Ω之用.

  6. 測量直流電壓電流用 消除視覺誤差弧鏡 測量電阻用 測量交流電壓 測量負載電壓LV用 刻度面板及指針介紹 • 標示有數條不同之刻度, 分別代表不同測試功能的測量值.

  7. 極大的視覺誤差 視覺誤差極大-眼睛不在指針之正上方時,會有很大的誤差出現. DCV10V檔之讀值為6.4V DCV10V檔之讀值為5.8V

  8. 些微視覺誤差 些微視覺誤差-眼睛在指針之偏上方時,會有些微的誤差出現. DCV10V檔之讀值為6.05V DCV10V檔之讀值為5.95V

  9. 消除視覺誤差 視覺誤差- 眼睛在指針之正上方時, 指針與弧形鏡中的倒影重疊時, 此時讀取之值才是正確數值,而無人為的視覺誤差出現. 最好只用一眼觀看較為準確. DCV10V檔之讀值為6.0V

  10. 直流電壓流刻度線 • 第二條刻度線是 測量直流電壓、 直流電流之用,左右兩邊分別標示有DCV.A • 這個刻度共有3組數字(10,50,250),配合範圍選擇開關,第一組之滿刻度為10, 當選擇開關撥在0.1,10及1000時讀此刻度, 而0.1及1000時再自行轉換小數點位置以符合滿刻度之數值. • 例: 當撥在0.1時, 測量所得之數值為10時代表0.1v, 故小數點左移兩位10就等於0.1v了; 若測得數值為6時,左移小數兩位, 故為0.06v.

  11. 交流電壓流刻度線 • 第三條刻度線是 測量交流電壓之用,左右兩邊分別標示有ACV • 這個刻度共有3組數字(10,50,250),配合範圍選擇開關,第二組之滿刻度為50, 當選擇開關撥在50及500時讀此刻度, 而500時再自行轉換小數點位置以符合滿刻度之數值. • 例: 當撥在500時, 測量所得之數值為50時代表500v, 故小數點右移一位補0,50就等於500v了; 若測得數值為20時,右移小數一位, 故為200v.

  12. 歐姆檔刻度線 • 第一條刻度線為測量 電阻時用,數字的刻度 由右至左,而且呈現非線性分布,刻劃愈左愈密. • 至最左邊是1k,2k, ∞ ,k代表千的意思, ∞ 代表無限大的意思,中間的數值為20. • 歐姆在之範圍共分四檔,即*1,*10.*1k及*10k. • 指針所在位置為讀得數值R, 必須再依乘上所撥之檔位數值則為正確之電阻值.(R*1,…,R*10k) • 例: 撥於*10檔, 而刻度上之指示值為150, 則其正確之電阻值為 150Ω * 10 =1500Ω=1.5kΩ

  13. 歐姆檔(Ω) • 目的:能使用歐姆檔選擇適當檔位, 測量及讀出電阻值, 並能應用測出二極體及電晶體接腳型號. • B.歐姆檔(Ω) .(電路通電中不可使用此檔測量) • 電表功能解說: • 零歐姆調整(鈕). • 檔位切換旋鈕(指針在中間誤差最小). • 測試棒插孔(電源流出方向)及握法,電路通路或斷路測量(R*1檔) • SW,Line測量(R*1檔) • 二極體測量(D, LED) 講義補充 • 電晶體測量(NPN,PNP) 講義補充 BACK

  14. 直流電壓檔(DCV)及交流電壓檔(ACV) • 目的: 能使用VOM並選擇正確檔位, 測量及讀出直流及交流電壓值. -使用BE001實驗板 • 相關知識: • A1.直流電壓(DCV) • 電表功能解說: • 機械零位調整(使用一字起子,不可轉超過一圈). • 檔位切換旋鈕(適當檔誤差較小). • 測試棒插孔及握法,測試棒測法(避免造成短路). • 刻度之判斷及讀值(指針近滿刻度誤差最小). • 使用高檔位測量DC_PSY電壓值(再調低到適當檔). • 測量電路中各元件之DC電壓值. BACK

  15. 直流電壓檔(DCV)及交流電壓檔(ACV) • 相關知識: • A2.交流電壓(ACV) • 電表功能解說: • 檔位切換旋鈕(適當檔誤差較小). • 刻度之判讀(指針近滿刻度誤差最小). • 使用高檔位測量電壓值(再調低到適當檔). • 危險!!觸電之避免及避免造成短路(測試棒注意). • 使用ACV測AC110,AC220,AC6V(PT-5) BACK

  16. 工作電路圖-串聯電路測電壓

  17. 接線圖1 • 1.‘正‘電源先以紅色單心線接上 • 2.以黃色單心線連接 • ‘電池’ 與 ’R1電阻’

  18. 接線圖2

  19. 接線對照圖

  20. 測量動作

  21. 直流電流檔(DCmA) • C.直流電流檔(DCmA)-使用BE004實驗板 • 目的: 能正確測量電路中各支路電流及總電流而不燒毀電表. • 相關知識: • 電表功能解說: • 檔位切換旋鈕. • 測試棒測法(碰觸法避免電流太大燒毀錶頭,避免造成短路). • 刻度之判讀(指針近滿刻度誤差最小). • 使用高檔位測量電流值(再調低到適當檔). • 測總電流: 使用麵包板電阻電路, 配合DC_PSY. • 測各支路電流. BACK

  22. 工作電路圖-並聯電路測電流

  23. 接線圖1 先接電源負端並聯線路 再接上電源正端線路

  24. 測量動作圖1 • 測 I R1測 I R2

  25. 測量動作圖2 • 注意事項: • 從最大電流檔測起 • 黑色測試棒固定好 • 紅色測試棒碰一下,看指針是否“反向”或“動作太大,破表” • 眼睛看好指針位置後再關電登記數值.
