  1. Пожарная безопасностьНемецкий пример Гельмут Майланд - Fachverband

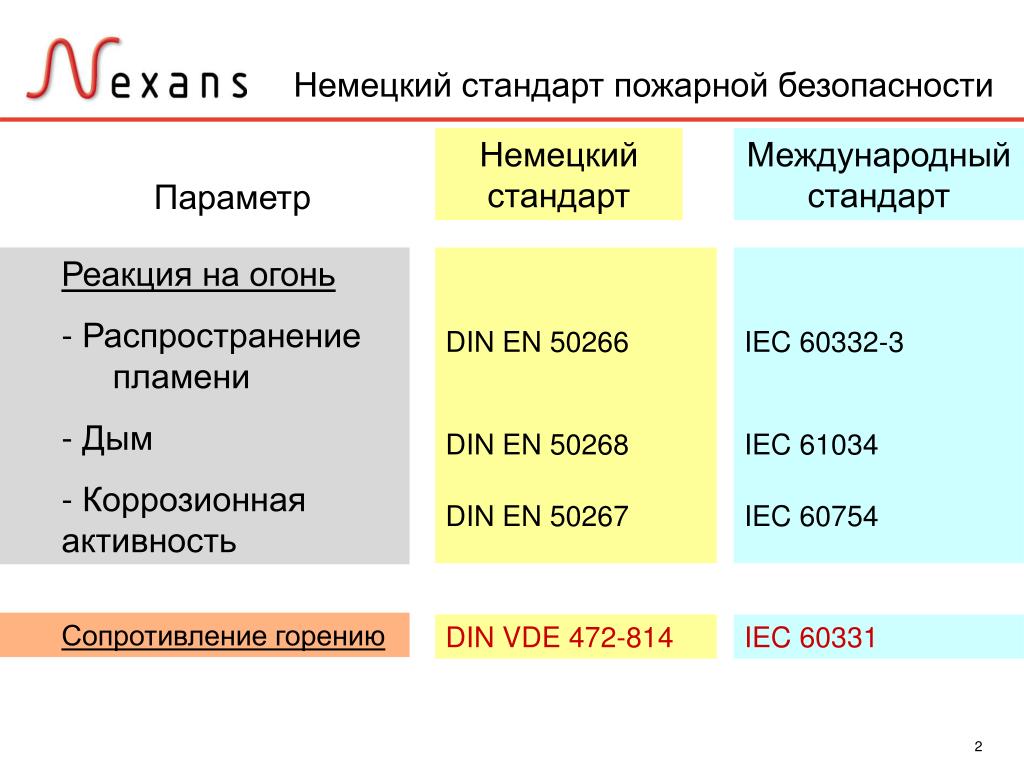

  2. Немецкий стандарт пожарной безопасности Немецкий стандарт Международный стандарт Параметр • Реакция на огонь • Распространение пламени • Дым • Коррозионная активность DIN EN 50266 DIN EN 50268 DIN EN 50267 IEC 60332-3 IEC 61034 IEC 60754 • Сопротивление горению DIN VDE 472-814 IEC 60331

  3. Работоспособность кабельных систем • Философия: - спасательные работы (30 мин) • - тушение пожара (90 мин) • Немецкий стандарт:DIN 4102 часть 12 • Воздействие огня на строительные материалы и компоненты - • Обеспечение работоспособности электрических кабельных систем,требования и испытания

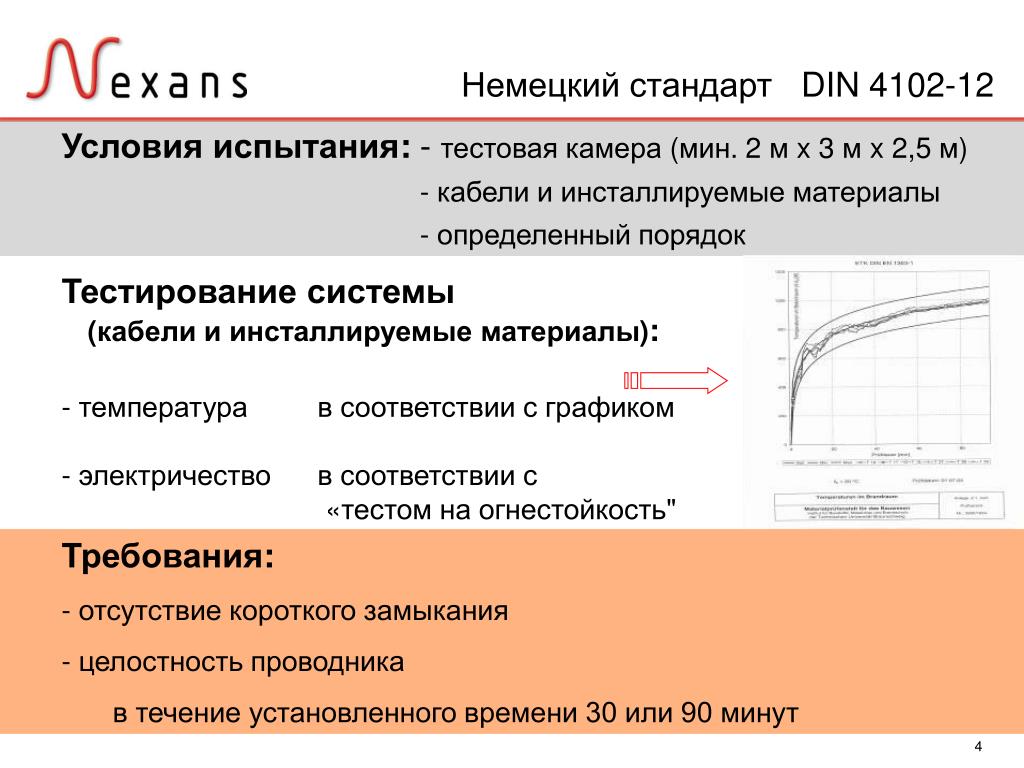

  4. Немецкий стандартDIN 4102-12 • Условия испытания: - тестовая камера (мин. 2 м x 3 м x 2,5 м) • - кабели и инсталлируемые материалы • - определенный порядок • Тестирование системы(кабели и инсталлируемые материалы):- температура в соответствии с графиком • - электричествов соответствии с «тестом на огнестойкость" • Требования: • - отсутствие короткого замыкания • - целостность проводника • в течение установленного времени 30 или 90 минут

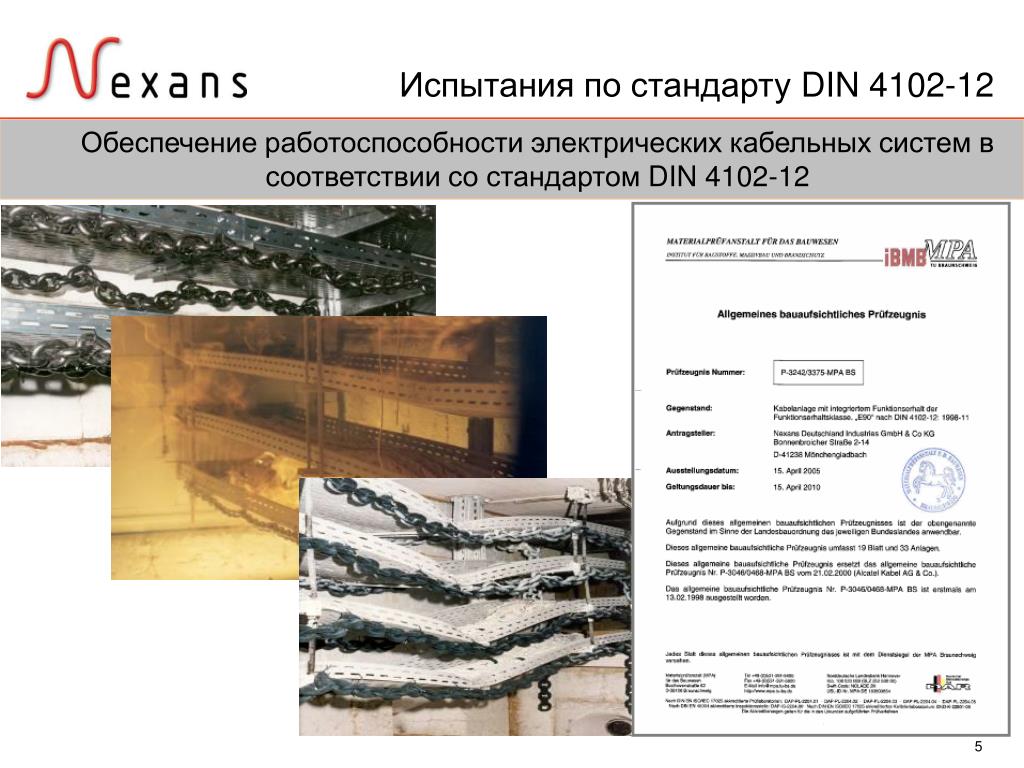

  5. Испытания по стандарту DIN 4102-12 • Обеспечение работоспособности электрических кабельных систем в соответствии со стандартом DIN 4102-12

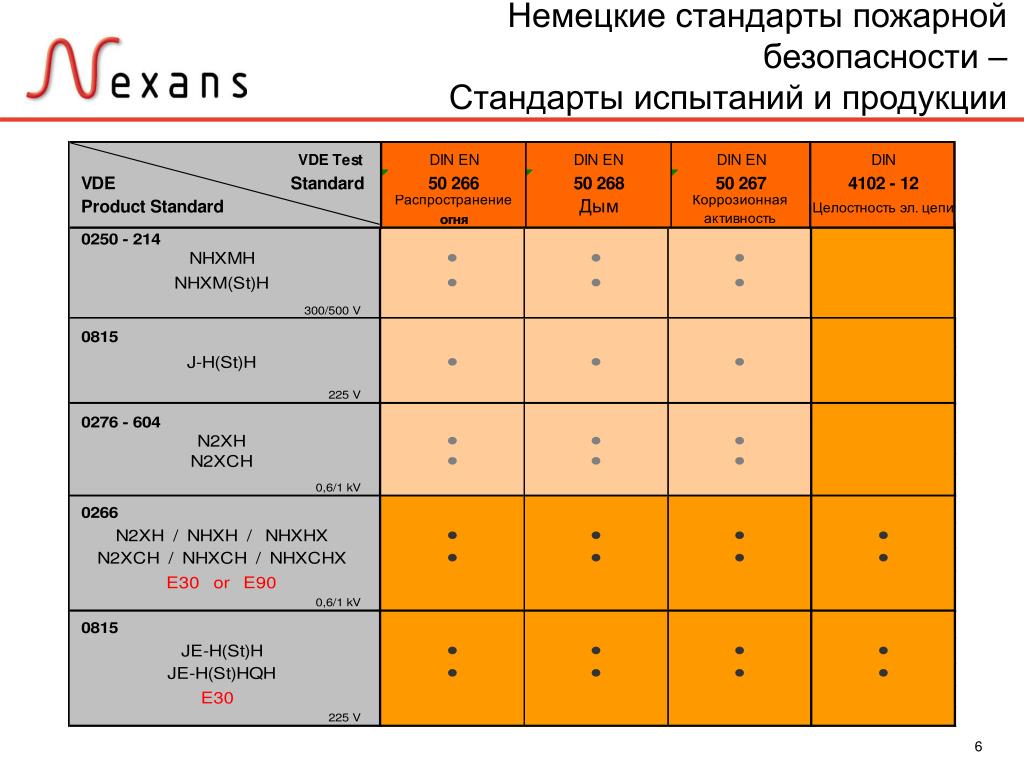

  6. Немецкие стандарты пожарной безопасности –Стандарты испытаний и продукции

  7. Решения Nexans соответствуют самым жестким требованиям безопасностиКабельRheyhalon, обеспечивающий целостность эл. цепи Катя Дубовски

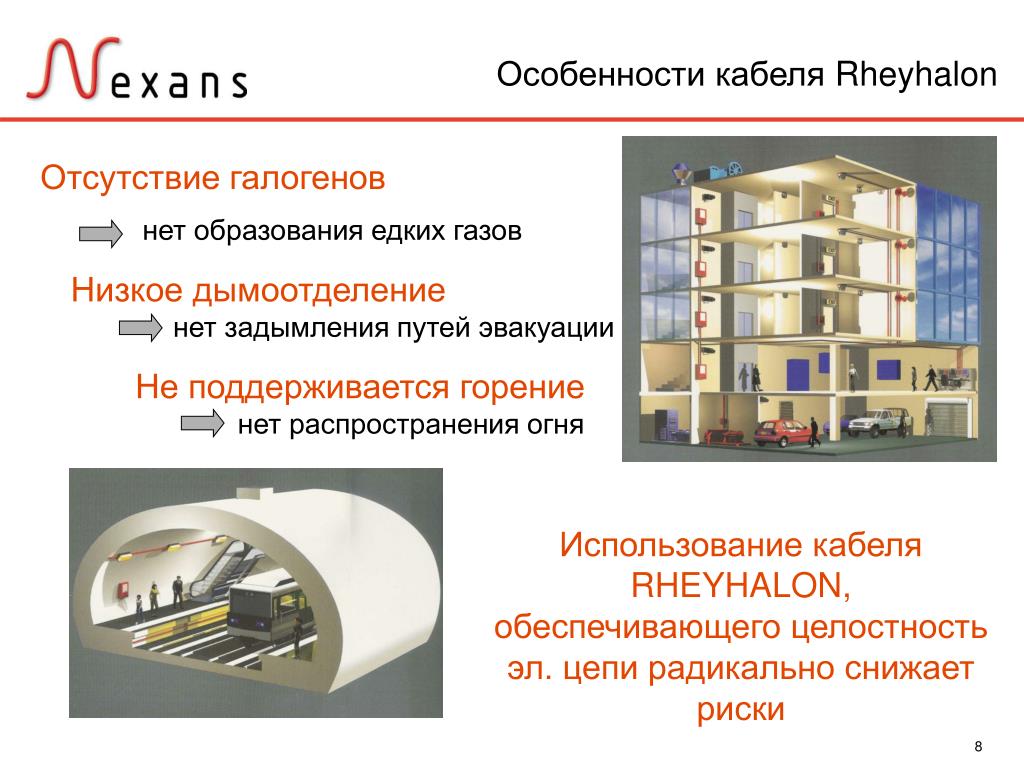

  8. Особенности кабеля Rheyhalon Отсутствие галогенов нет образования едких газов Низкое дымоотделение нет задымления путей эвакуации Не поддерживается горение нет распространения огня Использование кабеля RHEYHALON, обеспечивающего целостность эл. цепирадикально снижает риски

  9. Rethalon NHXMH+ Rheyhalon N2XH Rheyhalon N2XCH Rheyhalon J-H(St)H Безгалогенный кабель с улучшенными противопожарными свойствами (не поддерживающий горение) E 0 Rheyhalon N2XH E30 Rheyhalon N2XCH E30 Rheyhalon JE-H(St)H E30 Rheyhalon JE-H(St)HQH E30 E 30 Безгалогенный кабель, обеспечивающий целостность эл. цепи (не распространяющий горение) Rheyhalon N2XH E90 Rheyhalon N2XCH E90 Rheyhalon JE-H(St)H E30-90 E 90 Продукция Rheyhalon

  10. Rheyhalon и стандарты Rethalon NHXMH+ Rheyhalon J-H(St)H Rheyhalon N2XH / N2XCH Rheyhalon N2XH / N2XCH E30 or E90 Rheyhalon JE-H(St)H / JE-H(St)HQH E30 or E30-90

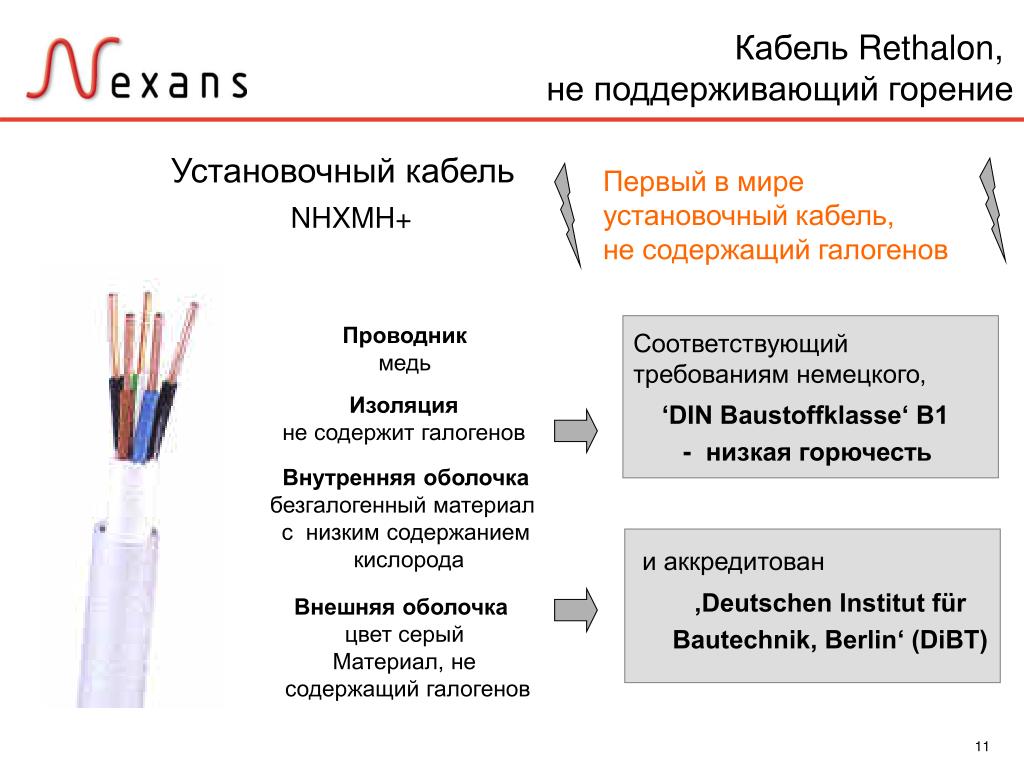

  11. Кабель Rethalon, не поддерживающий горение Установочный кабель Первый в мире установочный кабель, не содержащий галогенов NHXMH+ Проводник медь Соответствующий требованиям немецкого‚ ‘DIN Baustoffklasse‘ B1 - низкая горючесть Изоляция не содержит галогенов Внутренняя оболочка безгалогенный материал с низким содержанием кислорода и аккредитован ‚Deutschen Institut für Bautechnik, Berlin‘ (DiBT) Внешняя оболочка цвет серый Материал, не содержащий галогенов

  12. Кабель Rheyhalon, не поддерживающий горение Силовой кабель Контрольный кабель N2XH or N2XCH J-H(St)H Проводник медь Изоляция изоляция, не содержащая галогенов Ленточная обмотка неметаллическая лента Внутренняя оболочка безгалогенный наполнитель, Не содержащий кислород Экран PIMF с проводом заземления Концентрический проводник медь Внешняя обмотка защитная фольга черный -Внешняя оболочка- серый материал, не содержащий галогенов

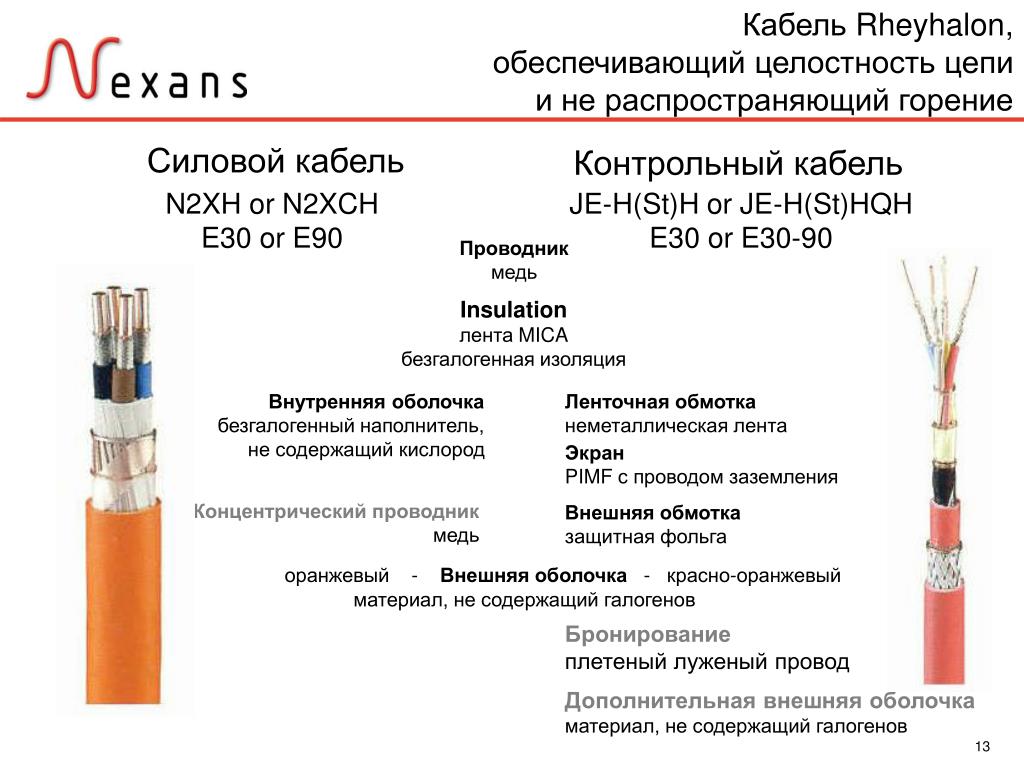

  13. Кабель Rheyhalon, обеспечивающий целостность цепи и не распространяющий горение Силовой кабель Контрольный кабель N2XH or N2XCH E30 or E90 JE-H(St)H or JE-H(St)HQH E30 or E30-90 Проводник медь Insulation лента MICA безгалогенная изоляция Внутренняя оболочка безгалогенный наполнитель, не содержащий кислород Ленточная обмотка неметаллическая лента Экран PIMF с проводом заземления Концентрический проводник медь Внешняя обмотка защитная фольга оранжевый - Внешняя оболочка- красно-оранжевый материал, не содержащий галогенов Бронирование плетеный луженый провод Дополнительная внешняя оболочка материал, не содержащий галогенов

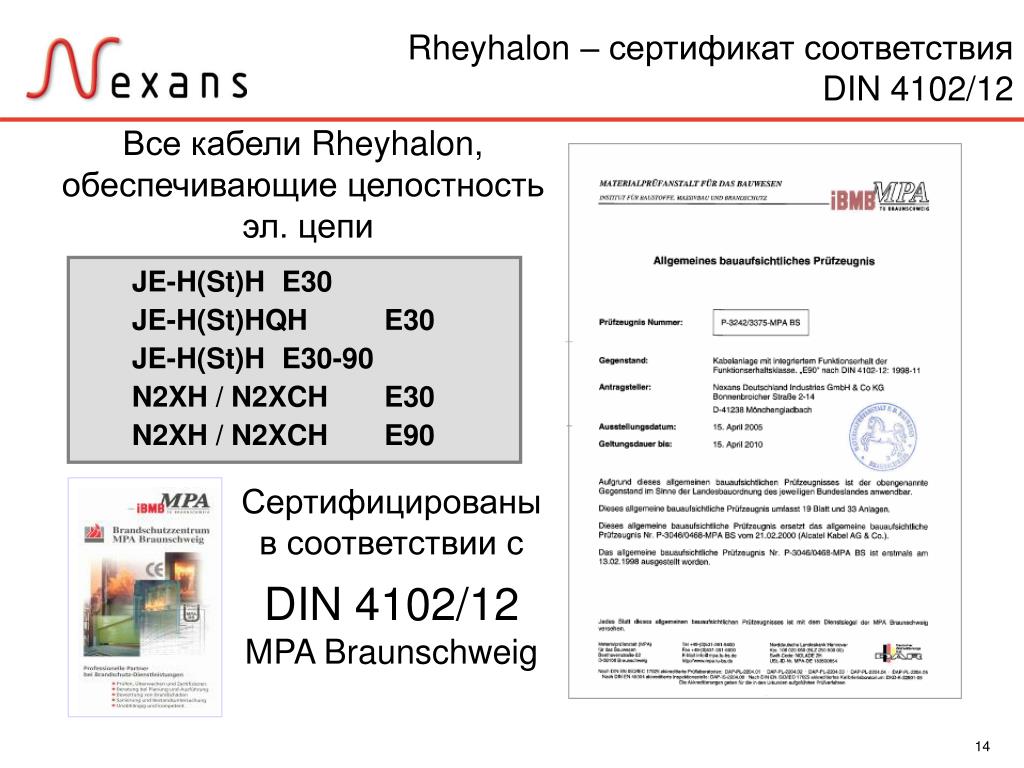

  14. Rheyhalon – сертификат соответствия DIN 4102/12 Все кабели Rheyhalon, обеспечивающие целостность эл. цепи JE-H(St)H E30 JE-H(St)HQH E30 JE-H(St)H E30-90 N2XH / N2XCH E30 N2XH / N2XCH E90 Сертифицированы в соответствии с DIN 4102/12MPA Braunschweig

  15. Rheyhalon икабельные системы Кабели Rheyhalon, обеспечивающие целостность эл. цепи сертифицированы в соответствии с DIN 4102/12 и применяются Кабельные системы

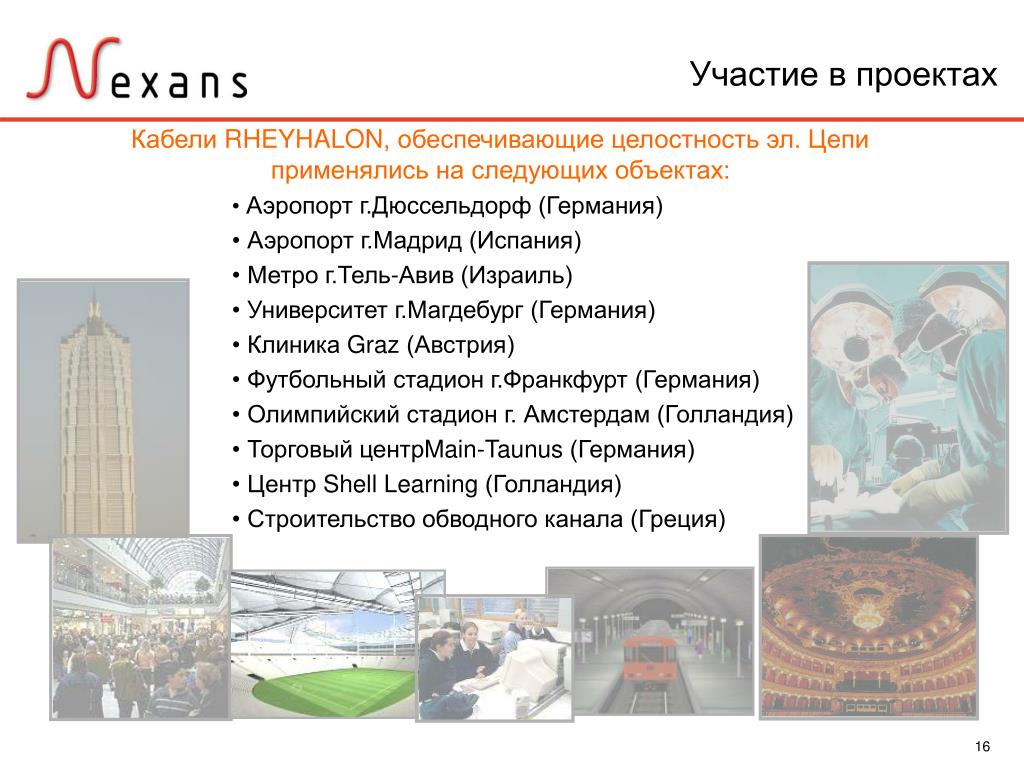

  16. Участие в проектах Кабели RHEYHALON, обеспечивающие целостность эл. Цепи применялись на следующих объектах: • Аэропорт г.Дюссельдорф (Германия) • Аэропорт г.Мадрид (Испания) • Метро г.Тель-Авив (Израиль) • Университет г.Магдебург (Германия) • Клиника Graz (Австрия) • Футбольный стадион г.Франкфурт (Германия) • Олимпийский стадион г. Амстердам (Голландия) • Торговый центрMain-Taunus (Германия) • Центр Shell Learning (Голландия) • Строительство обводного канала (Греция)

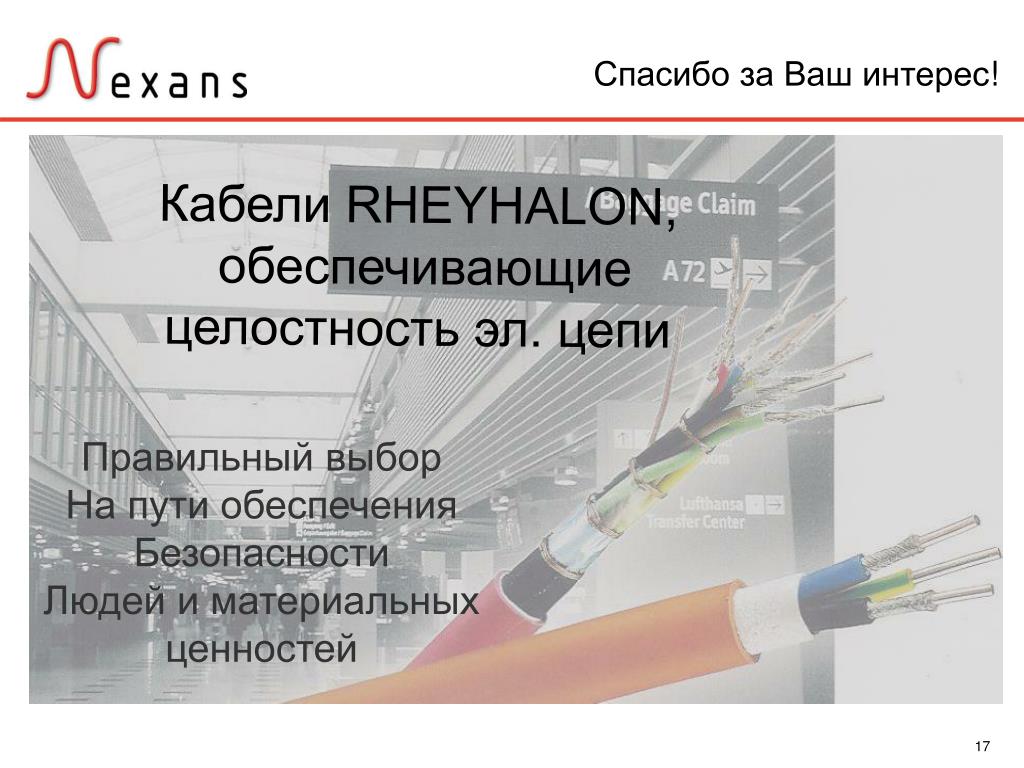

  17. Спасибо за Ваш интерес! Кабели RHEYHALON, обеспечивающие целостность эл. цепи Правильный выбор На пути обеспечения Безопасности Людей и материальных ценностей
