شرکت یگانه نیروی فجر

1. ElectroFlow شرکت یگانه نیروی فجر الکتروفلو، راهکاری منحصر بفرد در اصلاح الگوی مصرف و افزایش کیفیت برق

2. مدیریت انرژی الکتریکی • مدیریت انرژی الکتریکی مفهومی گسترده تر از صرفه جویی در مصرف برق دارد. • بهبود کیفیت برق، مقوله ای بسیار مهم در مدیریت انرژی الکتریکی است که علاوه بر کاهش هزینه های تولید، بهبود کیفیت محصول، کاهش وقفه های تولید منجر به صرفه جویی در مصرف برق نیز می شود.

3. مشکلات عمده موجود در مسیربهبود کیفیت برق • توان راکتیو و ضریب قدرت پایین • عدم پایداری و نوسانات ولتاژ سه فاز • عدم تعادل جریانهای سه فاز • هارمونیکهای مخرب • اختلالات حالت گذرا (Surge و Transient) • اختلالات در تامین توان و افت ولتاژ خط • قطع یا سکته لحظه ای برق و منابع توان • دو فازه شدن برق

4. توان راکتیو و ضریب قدرت ضریب قدرت، نسبت توان اکتیو به توان ظاهری است. Power Factor = Cos Ø= مشکلات شبکه تولید و توزیع برق شامل: Overload در تولید، انتقال و توزیع برق افزایش تلفات توان در سیمهای مسی شبکه انتقال کاهش و افت سطح ولتاژ خط مشکلات فوق ، شبکه تولید و توزیع را ناگزیر می سازد که برای مشترکان جریمه توان راکتیو در نظر بگیرد(درایران مشتریان با ضریب توان کمتر از 0/90مشمول جریمه هستند) مشکلات از دید مشتریان: جریمه توان راکتیو افزایش هزینه قبض برق کاهش بازدهی بارها و مصرف کننده ها(عمدتا الکتروموتورها) • در بارهای سلفی و خازنی، بدلیل ایجاد میدان مغناطیسی سلف و میدان الکتریکی خازن، بین ولتاژ و جریان اختلاف فاز پدید می آید. به توان ذخیره شده در میدان مغناطیسی سلف یا میدان الکتریکی خازن، توان راکتیو گفته می شود. • در بارهای سلفی و خازنی، توان ظاهری به دو مولفه توان اکتیو و راکتیو تقسیم می شود. • هرچه ضریب توان بیشتر باشد، توان راکتیو کمتر بوده و بالعکس.

5. عدم پایداری ولتاژ سه فاز ناپایداری ولتاژ: یکسان نبودن سطح ولتاژ 3 فاز و نوسانات آن نسبت به مقدار مشخص و استاندارد آن عوامل ناپایداری ولتاژ : سوختن بانکهای خازنی اثرات وجود کوره های القایی، تقسیم نامناسب بارهای تکفازو اثرات مخرب دستگاههای جوشکاری عوارض و مشکلات عمده عدم پایداری ولتاژ افزایش تلفات بصورت گرما و حرارت در مصرف کننده افزایش استهلاک بارهای مصرفی افزایش هزینه های تعمیر نگهداری و کاهش عمر مفید بارهای مصرفی افزایش نویز و لرزش گرم شدن موتورها و احتمال شکست عایقی آنها کاهش دقت و تغییر سرعت مووتورها و کاهش بازده آنها سخت تر شدن حفاظت در برابر افزایش بار ایجاد عدم تعادل جریان فازها و در نتیجه ایجاد جریانهای چرخشی و نول Over sizeشدن ترانسفورماتورها و بارهای مصرفی 50% افزایش درجه حرارت الکتروموتورها 25% اتلاف توان 25% کاهش عمر مفید الکتروموتور 5% نوسان ولتاژ

6. عدم تعادل جریان سه فاز تعریف : عدم تعادل جریان 3فاز یعنی برابر نبودن جریان 3 فاز عوامل عدم تعادل جریان سه فاز مشکلات عدم تعادل جریان 3 فاز ایجاد ولتاژ توالی منفی ایجاد جریان چرخشی افزایش جریان زمین افزایش ولتاژ زمین افزایش حرارت و خستگی عایقی موتورها کاهش راندمان موتورها افزایش مصرف انرژی افزایش هزینه لازم برای خرید تجهیزات • سوختن بانکهای خازنی • کوره های القایی • تقسیم نامناسب بارهای تک فاز • دستگاه های جوشکاری

7. هارمونیکهای مخرب تعریف: يك هارمونيك به زبان ساده، مضرب صحيحي از فركانس اصلي مي باشد. هارمونيك‌ها در سيستم هاي قدرت با مولفه اصلي تركيب شده و شكل موج را معوج مي كنند. عوامل ایجاد هارمونیکهای مخرب یکسو کننده های ولتاژ سيستم هاي كنترل دور موتور كنترل كننده هاي گرمائي کوره های القایی و قوس الکتریک سیستمهای الکترونیک قدرت لوازم خانگی مانند تلویزیون و کامپیوتر دستگاههای جوشکاری مشکلات ناشی از هارمونیکهای مخرب افزایش تلفات هیترزیس افزایش حرارت ترانسفورمرها و ماشینها اعوجاج شکل موج جریان و ولتاژ خرابی بانکهای خازنی عمل کردن بی جهت فیوزها و بریکرها کارکرد نامطمئن تجهیزات الکترونیکی و ژنراتورها اندازه گیری غلط تجهیزات اندازه گیری انرژی الکتریکی اتلاف انرژی الکتریکی و افزایش کیلووات ساعت مصرفی و کیلووات دیماند افزایش تعمیر و نگهداری تجهیزات

8. اختلالات حالت گذرا (Surge و Transient) تعریف: يک Surge یا Transient ولتاژ، يك Spike يا يك ولتاژ لحظه اي نيست . بلکه يك شرايط گذرا است كه براي تعدادي از پريودهاي متوالي و ولتاژ، پيك ولتاژ از حد استاندارد دور مي شود كه اين تعداد پريودهاي متوالي مي تواند از نيم پريود تا صدها پريود به طول انجامد. • مشکلات ناشی از Surge و Transient • افزایش زمان توقف خطوط تولیدها • کاهش عمر تجهیزات • کارکرد نادرست کامپیوترها • ایجاد شکست عایقی • توقف لحظه­ای کنترل کننده های متغیر سرعت • افزایش تلفات انرژی • عوامل ایجاد Surge و Transient • برخورد صاعقه • کلید زنی بانک های خازنی • کارکرد موتورهاي بزرگ • سيستم هاي HVAC • دژنكتورها، فيوزها و • كوره هاي القائي

9. اختلالات در تامین توان و قطعی لحظه ای برق تعریف: قطع لحظه ای منبع تغذیع برای مدتی در حدود چند سیکل را وقفه های لحظه ای میگویند. • عوامل قطعی لحظه ای برق: • انتقال خطوط قدرت • کلید زنی خطوط • اتصال کوتاه موقت • تغییر پست برق مشکلات ناشی از قطعی لحظه ای برق: • عمل کردن رله ها • توقف کارکرد تجهیزات • از دست دادن حافظه میکروپروسسورها • قطع خطوط تولید • توقف، لرزش و شوک لحظهای موتورها

10. افت ولتاژ خط (Brownout) تعریف: کاهش شدید ولتاژ پایدار خط تا 20 درصد مقدار نامی را Brownouts میگویند. • عوامل ایجاد Brownout • اتصال کوتاه سه فاز و تکفاز در مدارهای تغذیه • خارج شدن یا سوختن بانکهای خازنی بزرگ • مشکلات ناشی از افت ولتاژ خط • کاهش موقت ولتاژ خط • قطع کارکرد( Shut Down) • از دسترفتن حافظه • از دست رفتن کنترل خطوط تولید • گرمای بیش از حد موتورها و آسیب عایقی • عمل کردن تجهیزات حفاظتی • کاهش گشتاور موتور • افزایش تعمیر و نگهداری و هزینه های عملیاتی • تغییرات سرعت

11. دو فازه شدن برق سه فاز تعریف: دوفازه شدن برق، قطع یکی از فازها و افزایش میزان ولتاژ فازهای دیگر می باشد. • عوامل دو فازه شدن برق : • اتصال کوتاه • عمل کردن رله های تکفاز • قطع یکی از فازها از شبکه تامین برق • مشکلات ناشی از دوفازه شدن برق: • اختلال در کار واحد و وقفه در فرایند تولید • آسیب رسیدن به مصرف کننده های برق

12. روشهای متداول برای رفع مشکلات کیفی برق

13. برای رفع تمام مشکلات کیفی برق در یک واحد و همزمان چه باید کرد؟ • مشکلات استفاده همزمان از تمام راهکارهای موجود بطور همزمان در شبکه واحد: • هزینه بسیار بالا • مشکلات فنی نصب همزمان کلیه سیستمها در یک شبکه • اثرات نامطلوب احتمالی سیستمها بر یکدیگر • کارکرد مستقل سیستمها از یکدیگر و عدم امکان کنترل و هماهنگی متمرکز آنها • عدم وجود راهکار برای برخی از مشکلات و نواقص کیفی برق

14. ElectroFlow آیا یک سیستم هوشمند، یکپارچه و موثر برای رفع کلیه مشکلات کیفی و صرفه جویی برق وجود دارد؟ .................. پاسخ این سئوال تا اواخر دهه 80 میلادی منفی بود تا اینکه دستگاهی تحت عنوان الکتروفلو توسط آقای دکتر مهرداد فتوحی قیام در شرکت ETI آمریکا اختراع گردید. پاسخ : الکتروفلو

15. الکتروفلو، راهکاری منحصر بفرد • الکتروفلو، سيستمي هوشمند متشكل از ماژولهاي مختلف و يا باصطلاح يك Total Solution است که راهکاری منحصر بفرد در زمینه صرفه جويي در مصرف برق تا 34% و افزايش كيفيت برق مصرفي مصرف کنندگان برق سه فاز اعم از كارخانجات و واحدهای تولیدی ، صنعتی ، تجاری ، اداری و عمومی در محدوده توان مصرفی بسیار گسترده از 100 کیلووات تا 3100مگاوات و در رنج ولتاژ از 208 ولت تا 345کیلوولت می باشد. • الکتروفلو ، حدود 30 سال پیش اختراع گردید و در قالب شرکت ETI ابتدا در آمریکا و سپس در سطح سایر کشورهای صنعتی عرضه گردید. • الکتروفلو تا کنون موفق به اخذ استانداردهای صنعتی و تخصصی معتبر بین المللی از قبیل UL،CE، NEMA ، Warnock Herseyگردیده و کارايي آن با برآورد ساختن نياز مشتريان در بيش از 110 کشور جهان به اثبات رسيده است. • شعار الکتروفلو: صرفه جویی از طریق بهبود کیفیت برق مصرفی

16. قابلیت شماره 1- اصلی :تثبیت و پایدار سازی ولتاژ سه فاز • مشکلات و نواقص راهکارهای متداول: • اتصال بصورت سری • تلفات انرژی • تولید هارمونیک • توان و مشخصات ثابت و غیرقابل گسترش • حجم و قیمت قابل توجه • استفاده از باتری و در نتیجه طول عمر پایین و هزینه های نگهداری بالا • مزایای الکتروفلو نسبت به راهکارهای متداول: • اصلاح ولتاژ به صورت بلادرنگ • ذخیره انرژی (KWH، KVAو KW ) • اتصال به صورت موازی در سیستم • خروج به صورت خودکار خود را از مدار در صورت وجود اشکال (داشتن سیستم SDF) • دارا بودن ساختار ماژولار و قابل گسترش دارد الکتروفلو، با جلوگیری از نوسانات ولتاژ، موجب تثبیت و پایداری ولتاژ سه فاز می گردد. این امر باعث کاهش حرارت تولیدی و نهایتا صرفه جویی در مصرف انرژی، بهره وری، افزایش کارائی و طول عمر تجهیزات می شود. سایر راهکارهای متداول و قدیمی پایدار سازی ولتاژ: Stabilizers , SPS , UPS

17. قابلیت شماره 2- اصلی :متعادلسازی جریان سه فاز – منحصر بفرد الکتروفلو، از طریق تغییرات X/R، عدم تعادل جریان سه فاز را کاهش داده و جریان سه فاز را در حد قابل قبولی متعادل و برابر می کند. • مزایای الکتروفلو: • به صورت بلادرنگ جریان را مونیتور کرده و عدم تعادل آن را جبران میکند. • با حذف توان توالی منفی از سیستم و بهبود راندمان موتورها موجب صرفه­جویی در مصرف انرژی میشود. بجز الکتروفلو، راهکار مشخصی برای رفع این مشکل وجود ندارد.

18. قابلیت شمار ه3- اصلی :جلوگیری از اختلالات حالت گذرا( Surge و Transient ) • مشکلات و نواقص راهکارهای متداول: • توان قابل تحمل محدود • هدایت اغتشاشات به زمین • عدم تجهیز به نشانگر وضعیت • توانهای مشخص و غیرقابل گسترش • مشکل تامین قطعات توان بالا و قیمت بالای آن • مزایای الکتروفلو نسبت به راهکارهای متداول: • عدم محدودیت توان در جلوگیری نمودن اغتشاشات • بازیابی دوباره انرژی اغتشاشات و تزریق آن به شبکه • مجهز بودن به سیستم SDF و نشانگر و نمایشگر اعلام خودکار وضعیت خرابی هر یک از اجزا الکتروفلو با جلوگیری از اختلالات حالت گذرا که بیشتر در قالب Surge و Transient هستند، از آسیب دیدن تجهیزات و دستگاههای واحدهای مختلف جلوگیری می کند. سایر راهکارهای متداول و قدیمی جلوگیری ا زاختلالات حالت گذرا : ,MOVدیود زنر، SuppressorSurgeو برق گیر

19. قابلیت شمار ه 4- اصلی : جلوگیری و بازیابی گسترده هارمونیکها • مشکلات و نواقص راهکارهای متداول: • اتلاف انرژی • اتصال سری در مدار • تولید هارمونیک • توانهای مشخص و غیرقابل گسترش • هزینه بالا و حجم زیاد • مزایای الکتروفلو نسبت به راهکارهای متداول: • فیلتر کردن هارمونیکها در پهنای باند گسترده • بازیابی هارمونیکها بمنظور صرفه جویی در انرژی • قابلیت گسترش و توسعه آسان • مجهز بودن به سیستم SDF و نشانگر و نمایشگر اعلام خودکار وضعیت خرابی هر یک از اجزا • الکتروفلو هارمونيک‌ها را در يک طيف گسترده فيلتر و انرژي آنها را بازيافت مي‌کند. اين امر باعث افزايش طول عمر تجهيزات شده و کاهش مصرف توان اکتیو و هزينه هاي قبوض برق ماهيانه را در پي دارد. سایر راهکارهای متداول و قدیمی جلوگیری و بازیابی هارمونیکها: فیلترهای پسیو و اکتیو

20. قابلیت شمار ه 5- اصلی : افزايش ضریب توان تا 100% و كاهش توان راكتيو • مشکلات و نواقص راهکارهای متداول: • SVC دارای ساختار بسیار پیچیده، گرانقیمت، متمرکز، حجیم و غیر قابل گسترش است. • مشکلات بانکهای خازنی: • افزایش ولتاژ و ایجاد یک ولتاژ ناپایدار • تقویت حالات گذرا • خرابی سلولهای خازنی تک فاز • تقویت هارمونیکها • ایجاد رزونانس • ایجاد نوسان • پیشفاز شدن • مزایای الکتروفلو نسبت به راهکارهای متداول: • افزایش ضریب توان بین 95 تا 100 درصد بدون هیچیک از عوارض بانک خازنی و محدودیتهای SVC • ساختار ماژولار ، هیبرید و قابلیت گسترش و توسعه آسان • مجهز بودن به سیستم SDF و نشانگر و نمایشگر اعلام خودکار وضعیت خرابی هر یک از اجزا • الکتروفلو به وسيله ميكروپروسسوری خود و بر پايه منطق نردباني، به صورت پيوسته بار راكتيو و ضريب توان را مونيتورينگ نموده، داده‌هاي ورودي را كنترل مي­كند و جريان راكتيو سيستم را در يك فرآيند تصحيح با وارد كردن پله‌هاي مناسب از مدارات RLC جبران مي‌كند. سایر راهکارهای متداول و قدیمی افزایش ضریب توان تا 100% :SVC، انواع بانکهای خازنی( Shunt Capacitors ، Shunt Regulators )

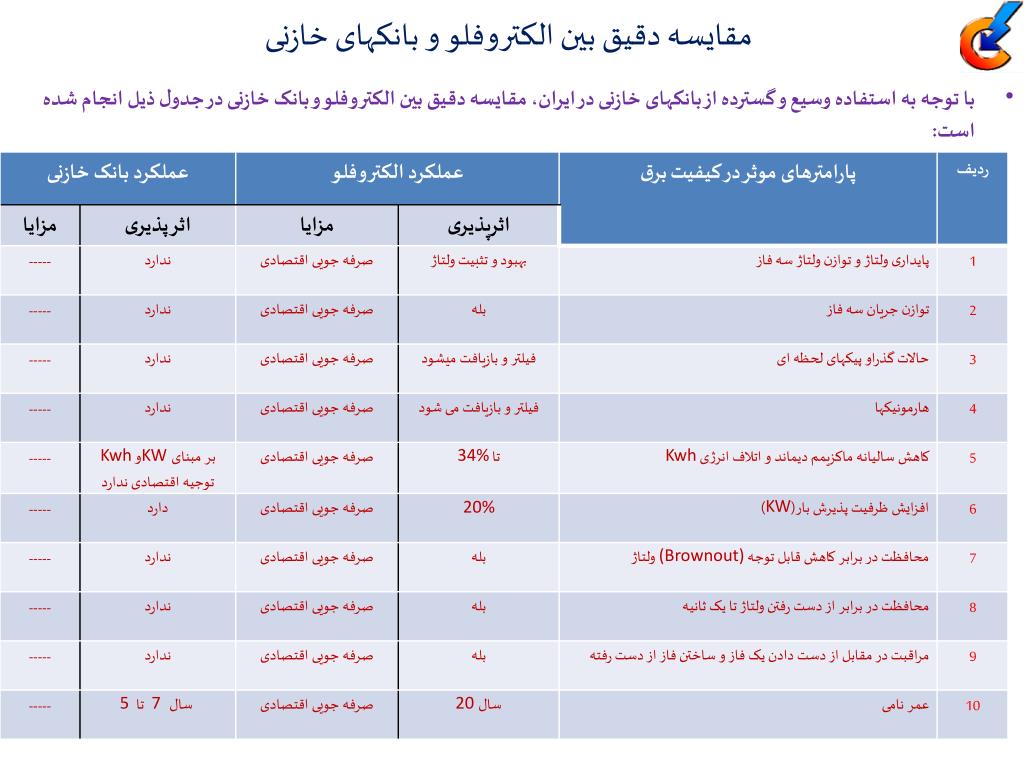

21. مقایسه دقیق بین الکتروفلو و بانکهای خازنی • با توجه به استفاده وسیع و گسترده از بانکهای خازنی در ایران، مقایسه دقیق بین الکتروفلو و بانک خازنی در جدول ذیل انجام شده است:

22. قابلیت شمار ه 6- اصلی : افزايش و آزاد سازی ظرفيت در KVA و ديماند مورد نياز • الکتروفلو بر خلاف خازنها که اثرات جانبی دارند، به صورت متعادل در سه فاز به آزادسازی ظرفیت KVA می پردازد. با حذف هارمونیک، عدم تعادل وکاهش توان راکتیو، ظرفیتKVA سیستم افزایش می یابد و هیچگونه اثرات جانبی نیز ندارد. • الکتروفلو با پایدارسازی ولتاژ، برقراری تعادل جریان فازها، فیلتر کردن و بازیابی هارمونیکها و کاهش توان راکتیو، موجب کاهش توان ظاهری و دیماند مورد نیاز مشترک و قاعدتا افزایش ظرفیت در KVA پستهای برق موجود در یک کارخانه یا شرکت نسبت به حالت عدم استفاده از الکتروفلو خواهد شد.

23. قابلیت شمار ه 7- انتخابی : جلوگیری از Brownout ولتاژ • مشکلات و نواقص راهکارهای متداول: • تلفات انرژی • اتصال سری در سیستم • تولید هارمونیک • توان و مشخصات ثابت و غیرقابل گسترش • حجم و قیمت قابل توجه • استفاده از باتری و در نتیجه طول عمر پایین و هزینه های نگهداری بالا • مزایای الکتروفلو نسبت به راهکارهای متداول: • تثبیت ولتاژ و بهبود پایداری آن به صورت زمان حقیقی • صرفه جویی انرژی بر خلاف تجهیزات دیگر • به صورت موازی در مدار قرار میگیرد و با ایجاد خطا در آن به سیستم آسیبی نمیرساند. • به صورت ماژولار و قابل گسترش است که میتوان آن را برای توانهای بالاتر با اضافه کردن چند ماژول گسترش داد. • کاهش ولتاژ پایدار تا 20 درصد مقدار نامی را Brownout میگویند. الکتروفلو با افزایش و پایدارسازی ولتاژ، افت ولتاژ خط را جبران نموده وآن را تثبیت می کند. سایر راهکارهای متداول و قدیمی جلوگیری از Brownout ولتاژ: UPS، SPS و استبلایزر

24. قابلیت شمار ه 8- انتخابی : محافظت در برابر قطع لحظهای منبع تغذیه • مشکلات و نواقص راهکارهای متداول: • تلفات انرژی • اتصال سری در سیستم • تولید هارمونیک • توان و مشخصات ثابت و غیرقابل گسترش • حجم و قیمت قابل توجه • استفاده از باتری و در نتیجه طول عمر پایین و هزینه های نگهداری بالا • مزایای الکتروفلو نسبت به راهکارهای متداول: • به صورت پیوسته ولتاژ تغذیه را برای یک ثانیه تامین می کند که برای مقابله در برابر قطعی های لحظه ای منبع تغذیه یا انتقال خطوط قدرت و کلیدزنی آنها بسیار مفید است. • به صورت موازی در مدار قرار میگیرد و با ایجاد خطا در آن به سیستم آسیبی نمیرساند. • به صورت ماژولار و قابل گسترش است که میتوان آن را برای توانهای بالاتر با اضافه کردن چند ماژول گسترش داد. • یکی از ویژگیها و قابلیتهای کاربردی مهم الکتروفلو ، جلوگیری از تاثیر نامطلوب قطع لحظه ای برق بر مصرف کننده ها و به تاخیر انداختن قطعی برق تا چند سیکل می باشد. در این مدت ولتاژ پایدار و نرمال توسط الکتروفلو برای بار و مصرف کننده تامین گردیده و این مدت برای در مدار قرار گرفتن ژنراتور اضطراری کافی می باشد. سایر راهکارهای متداول و قدیمی محافظت در برابر قطعی لحظه ای: Inverter و UPS

25. قابلیت شمار ه 9- انتخابی : فیلتر کردن یک هارمونیک خاص • مشکلات و نواقص راهکارهای متداول: • تلفات انرژی • اتصال سری در سیستم • تولید هارمونیک • توان و مشخصات ثابت و غیرقابل گسترش • حجم و قیمت قابل توجه • مزایای الکتروفلو نسبت به راهکارهای متداول: • قابلیت تنظیم دقیق پهنای باند برای فیلتر کردن یک هارمونیک خاص • بازیابی هارمونیکها بمنظور صرفه جویی در انرژی • قابلیت گسترش و توسعه آسان • مجهز بودن به سیستم SDF و نشانگر و نمایشگر اعلام خودکار وضعیت خرابی هر یک از اجزا در مواردی که نتوان به صورت فیلتر کردن با پهنای باند گسترده به میزان موثر از دامنه یک هارمونیک مشخص کاست و یا در مواقعی که شدت و دامنه یک هارمونیک خاص نسبت به سایر هارمونیکها بیشتر باشد، الکتروفلو به صورت خاص یک هارمونیک خاص را فیلتر و بازیابی میکند و قابلیت این کار را دارد. سایر راهکارهای متداول و قدیمی فیلتر کردن یک هارمونیک خاص: فیلتر های اکتیو و پسیو

26. قابلیت شمار ه 10- انتخابی : بازیابی فاز از دست رفته- منحصر بفرد اين قابلیت، یکی از قابليتهای منحصر بفرد و استثنائی الکتروفلو است که در زمان از دست رفتن يک فاز، مي تواند به سرعت فاز از دست رفته را شناخته و تامين نمايد. اين امر باعث مي شود زمان گران بهاي توليد حفظ شده و از صدمه ديدن تجهيزات جلوگيري شود. • اینکار با استفاده از روش تقسیم ولتاژ و شیفت دو فاز موجود برای ساختن فاز سوم انجام می گیرد.

27. ساختار داخلی الکتروفلو

28. امتیازات الکتروفلو نسبت به سایر راهکارها – جمع بندی سیستم الکتروفلو، منحصر بفرد بوده و رقیب و همانند ندارد. UPS، SPS،SVC و بانکهای خازنی هر یک فقط بخشی از قابلیتها و توانمندیهای الکتروفلو را داشته و در کنار قابلیتهای خود ، موجب ایجاد مشکلات و نواقصی در کیفیت برق می شوند، در حالیکه الکتروفلو هیچیک از مشکلات آنها را ندارد. برخی از سیستمهای مشابه بدلیل دارا بودن باتری، ترانس و یا ... قابلیت یا توجیه پذیری ساخت در مقیاس و توانهای بزرگ را نداشته و در صورت ساخت، بسیار حجیم و بزرگ بوده و قیمت بسیار بالایی دارند. ضمنا هزینه تعمیر نگهداری دستگاههای دارای باتری و عمر کوتاه آن و نیاز به تعویض مرتب باتری، بسیار بالا می باشد، در حالیکه الکتروفلو، باتری ندارد. برخی از سیستمهای مشابه مانند SVC، بسیار گرانقیمت بوده و در محدوده توانهای کوچک و متوسط ساخته نمی شوند، در حالیکه الکتروفلو در همه ابعاد از 100 کیلووات تا 3100 مگاوات قابل ساخت است. برخی از سیستمهای مشابه، بصورت سری متصل شده و در صورت وجود اشکال در آنها، برق کل واحد قطع می شود، در حالیکه الکتروفلو بصورت موازی به شبکه متصل می شود. بسیاری از سیستمهای متداول، قابل گسترش، توسعه و یا تغییر نیستند، در حالیکه الکتروفلو بدلیل ساختار ماژولار، براحتی قابل گسترش و توسعه می باشد. بسیاری از سیستمهای متداول ، خود تولید کننده هارمونیک می باشند، در حالیکه الکتروفلو هارمونیکها را هم بصورت گسترده و هم بصورت انتخابی، فیلتر می کند. سیستمهای متداول عموما غیر هوشمند بوده و قابلیت اعلام و نمایش خودکار وضعیت سالم یا خرابی خود را ندارند، ولی الکتروفلو دارای سیستم هوشمند با قابلیت اعلام خودکار خرابی (SDF) می باشد. بسیاری از سیستمهای متداول، شوکها، هارمونیکها و Surge ها را به زمین منتقل می کنند، در حالیکه الکتروفلو، آنها را بازیابی کرده و انرژی آنها را به شبکه بر می گرداند.

29. مزایای کاربردی و اقتصادی الکتروفلو • صرفه جویی در دیماند و توان اکتیو، راکتیو، ظاهری و در نتیجه در هزینه برق مصرفی تا 34% • افزایش طول عمر مفید و جلوگیری از سوختن دستگاهها و ماشین آلات کارخانه یا شرکت با توجه به بهبود کیفیت برق توسط الکتروفلو • کاهش چشمگیر وقفه­های تولید ناشی از قطعی­ها، دو فازه شدن ، افت ولتاژ یا جریانهای لحظه ای و موقت شبکه برق • کاهش چشمگیر هزینه­های تعمیر و نگهداری دستگاهها و ماشین آلات که در اثر مشکلات کیفی برق دچار مشکل یا آسیب دیدگی شده اند. • افزایش بهره­وری و بازدهی تولید • افزایش کیفیت محصول در اثر ارتقاء کیفیت برق و در نتیجه افزایش دقت دستگاهها و ماشین آلات تولید • کاهش قیمت تمام شده محصول و افزایش قدرت رقابت پذیری آن • افزایش ظرفیت دیماند مصرفی، توان ظاهری، واقعی و راکتیو • جلوگیری از Oversize شدن دستگاهها، ماشین آلات تولید و تجهیزات انتقال و توزیع توان در اثر کاهش جریان و توان مصرفی مورد نیاز

30. برخی از تائیدیه ها و استانداردهای معتبر بین المللی الکتروفلو • CE • UL • I.E.E.E • Warnock Heresy • NEMA • PSB(Singapore( • Lincoln University • NESA

31. برخی از مشتریان بین المللی الکتروفلو (1) • شرکتهای تولید کننده سیستمهای الکترونیکی: • GE • Siemens • Panasonic • Sony • Intel • NEC • Mitsubishi • شرکتهای خودروسازی: • Ford • GM(General Motors) • Toyota • Proton • شرکتهای تولید کننده فولاد، آلومینیوم و مس • Alcoa Reynolds • Posco Steel • Laclede Steel • Malin Craut

32. برخی از مشتریان بین المللی الکتروفلو (2) • شرکتهای نفتی: • Shell Petroleum • Chevron • Occidental Petroleum • Standard Oil • PETRONAS • شرکتهای صنایع غذایی، دارویی و بهداشتی: • Cocacola • Nestle • Pepsi Cola • General Foods • Cargill • مجتمعهای بزرگ اداری، تجاری، عمومی ، هتلها، بیمارستانها، دانشگاهها • Hilton • Sheraton • Marriott • Sears • Hyatt • Intercontinental

33. مقایسه عملکرد الکتروفلو پس از نصب در شرکت PETRONASبا قبل از نصب آن SUMMARY OF SUBSTATION NO. 22 PMC5-3 ELECTRICAL POWER CONSUMPTION FIGURES BEFORE AND AFTER ENERGY SAVING DEVICES INSTALLATION

34. آشنایی با مراحل اجرای یک پروژه • تذکر: الکتروفلو، برای هر واحد یا مجتمع با توجه به خصوصیات و پارامترهای الکتریکی آن واحد بصورت خاص طراحی و ساخته می شود. بعبارت دیگر،الکتروفلو یک محصول Customized است. • مرحله اول: انجام ارزیابی و Audit فنی شبکه برق با کمک هارمونیتور و اندازه گیری پارامترهای مهم الکتریکی واحد، کارخانه یا مجتمع • مرحله دوم:ارائه گزارش جامع و مفصل به مشتری شامل:مدلسازی و شبیه سازی وضعیت برق مشتری با توجه به نتایج Audit و بررسی صورتحساب برق مصرفی 12 ماه مشتری و شناسایی مشکلات و نواقص برق، گزارش پیشنهادی طراحی، مونتاژ، نصب و راه اندازی الکتروفلو در واحد مشتری بهمراه جزئیات قیمت، نحوه پرداخت و پیش بینی وضعیت پارامترهای الکتریکی واحد پس از نصب الکتروفلو در مقایسه با قبل از نصب آن • مرحله سوم: انعقاد قرارداد با مشتری و دریافت پیش پرداخت • مرحله چهارم:انجام ارزیابی و Audit دقیق و تفصیلی واحد تحت عنوان Link Analysis • مرحله پنجم: طراحی دقیق سیستم الکتروفلو برای مشتری • مرحله ششم: مونتاژ و ساخت الکتروفلو برای مشتری • مرحله هفتم: نصب و راه اندازی الکتروفلو در سایت مشتری

35. آشنایی با شرکت ETI(دارنده دانش فنی الکتروفلو) و افتخارات آن • داشتن نمایندگی الکتروفلو در بیش از 110 کشور د نیا • کسب دیپلم افتخار مصوب هشتاد و چهارمین اجلاس عمومی مجلس نمایندگان ایالتی آمریکا در سال 1994 • کسب گواهینامه مدیریت صادرات از وزارت بازرگانی آمریکا در سال 1990 • دریافت جایزه (NACUBO) که جایزه ملی مخترعین دانشگاهی است . • معرفی در کتاب Who’s Who بعنوان مخترع علوم مهندسی در سال 1993 • کسب جایزه در زمینه برق و انرژی سال 1992 از انجمن بیوگرافی نویسان آمریکا • دریافت جایزه متخصصین انرژی از انجمن ملی متخصصین انرژی آمریکا • اخذ گواهینامه متخصص انرژی وزارت انرژی آمریکا و وزارت منابع طبیعی ایالت میسوری • تاییدیه بنیاد تحقیقات و پژوهش استرالیا • تاییدیه مدیریت تحقیقات هنگ کنگ • سخنگوی انجمن کیفی برق ملی آمریکا • عضویت در IEEE • عضویت در سازمان مهندسین حرفه ای ایالت میسوری • عضویت در انجمن مهندسین حرفه ای آمریکا • عضویت در کمیته انرژی ایالتی

36. باتشکر از توجه شما Q & A
