  1. 1 ระบบการสื่อสารข้อมูล (Data Communication System) พื้นฐานการสื่อสารข้อมูล (Fundamental of Data Communications)

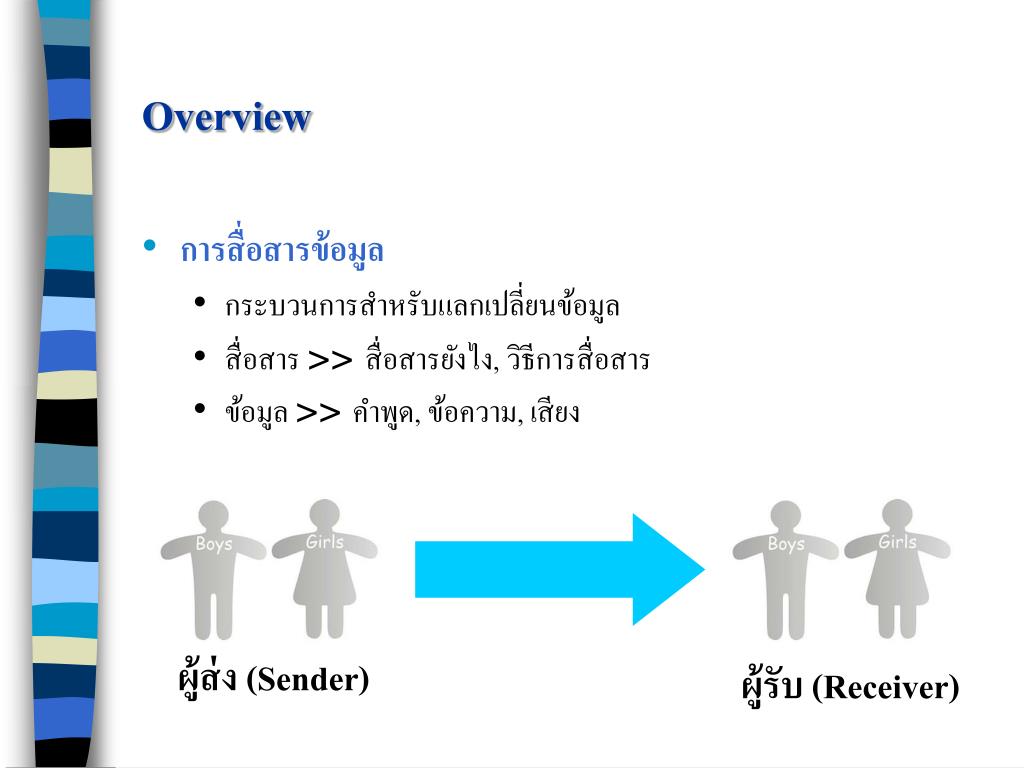

  2. Overview • การสื่อสารข้อมูล • กระบวนการสำหรับแลกเปลี่ยนข้อมูล • สื่อสาร >> สื่อสารยังไง, วิธีการสื่อสาร • ข้อมูล >> คำพูด, ข้อความ, เสียง ผู้ส่ง (Sender) ผู้รับ (Receiver)

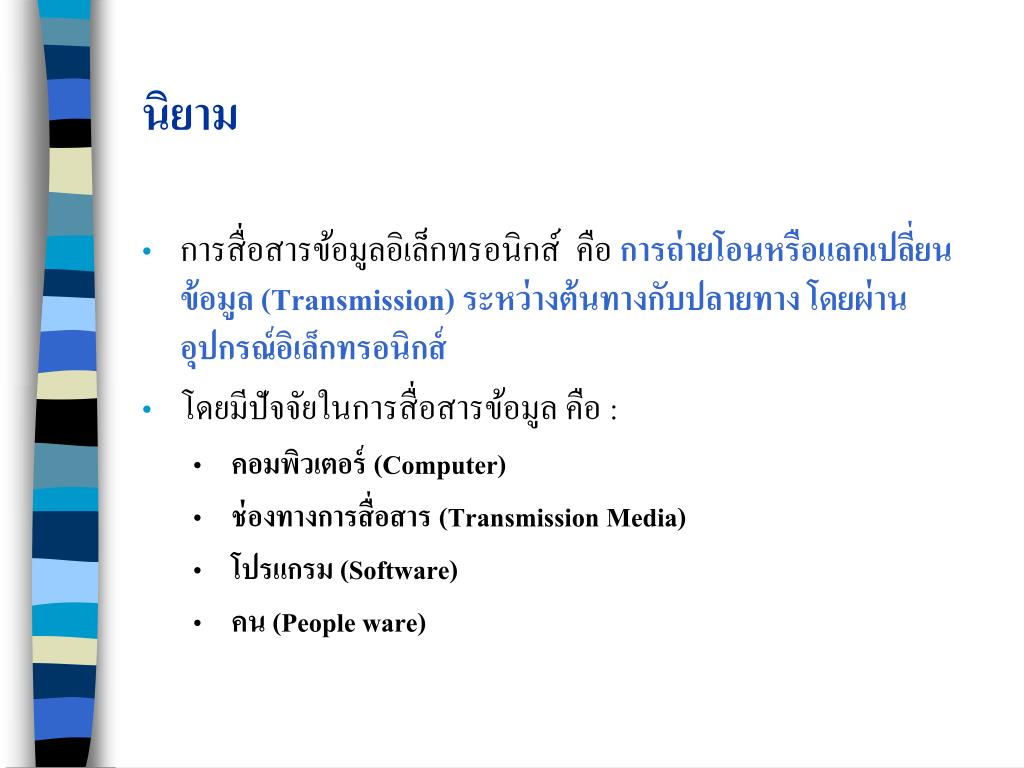

  3. นิยาม • การสื่อสารข้อมูลอิเล็กทรอนิกส์ คือการถ่ายโอนหรือแลกเปลี่ยนข้อมูล (Transmission)ระหว่างต้นทางกับปลายทาง โดยผ่านอุปกรณ์อิเล็กทรอนิกส์ • โดยมีปัจจัยในการสื่อสารข้อมูล คือ : • คอมพิวเตอร์ (Computer) • ช่องทางการสื่อสาร (Transmission Media) • โปรแกรม (Software) • คน (People ware)

  4. รูปที่ 1 การสื่อสารข้อมูล

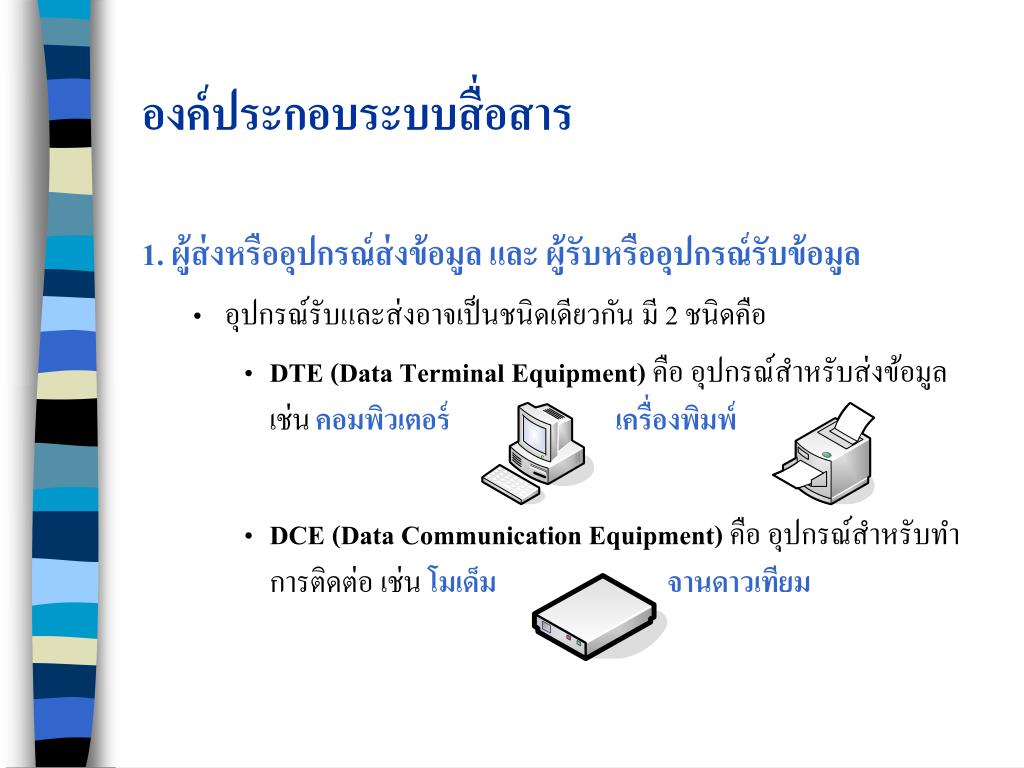

  5. องค์ประกอบระบบสื่อสารองค์ประกอบระบบสื่อสาร 1. ผู้ส่งหรืออุปกรณ์ส่งข้อมูล และ ผู้รับหรืออุปกรณ์รับข้อมูล • อุปกรณ์รับและส่งอาจเป็นชนิดเดียวกัน มี 2 ชนิดคือ • DTE (Data Terminal Equipment)คือ อุปกรณ์สำหรับส่งข้อมูลเช่นคอมพิวเตอร์ เครื่องพิมพ์ • DCE (Data Communication Equipment)คือ อุปกรณ์สำหรับทำการติดต่อ เช่น โมเด็ม จานดาวเทียม

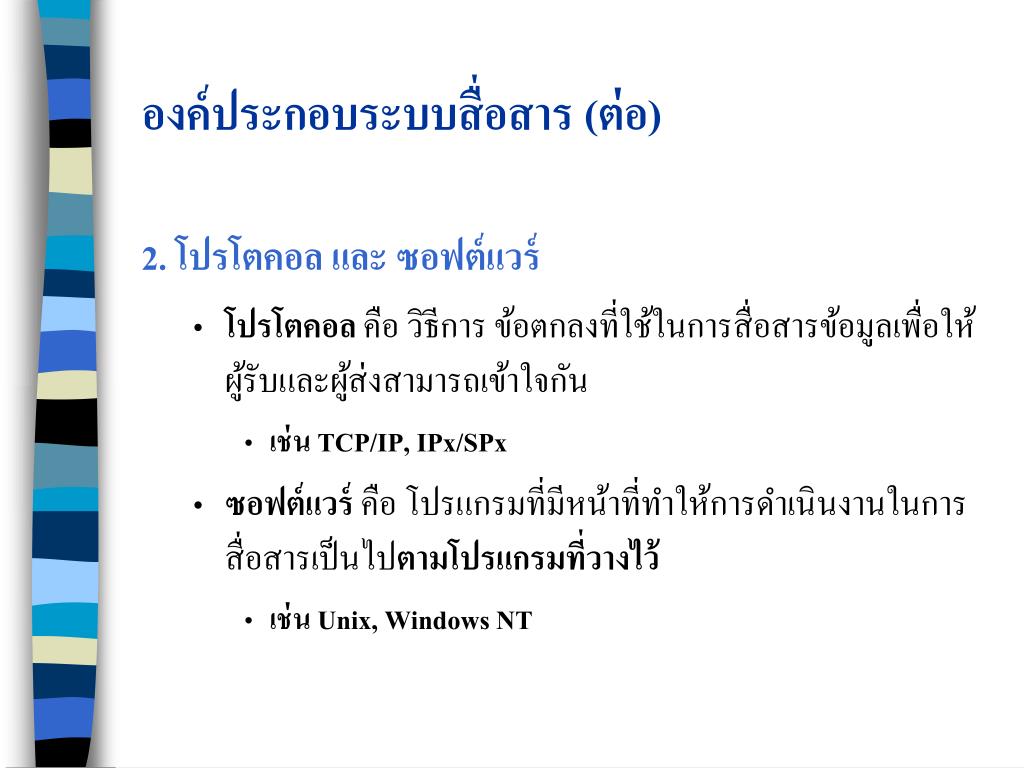

  6. องค์ประกอบระบบสื่อสาร (ต่อ) 2.โปรโตคอล และ ซอฟต์แวร์ • โปรโตคอลคือ วิธีการ ข้อตกลงที่ใช้ในการสื่อสารข้อมูลเพื่อให้ผู้รับและผู้ส่งสามารถเข้าใจกัน • เช่น TCP/IP, IPx/SPx • ซอฟต์แวร์คือ โปรแกรมที่มีหน้าที่ทำให้การดำเนินงานในการสื่อสารเป็นไปตามโปรแกรมที่วางไว้ • เช่น Unix, Windows NT

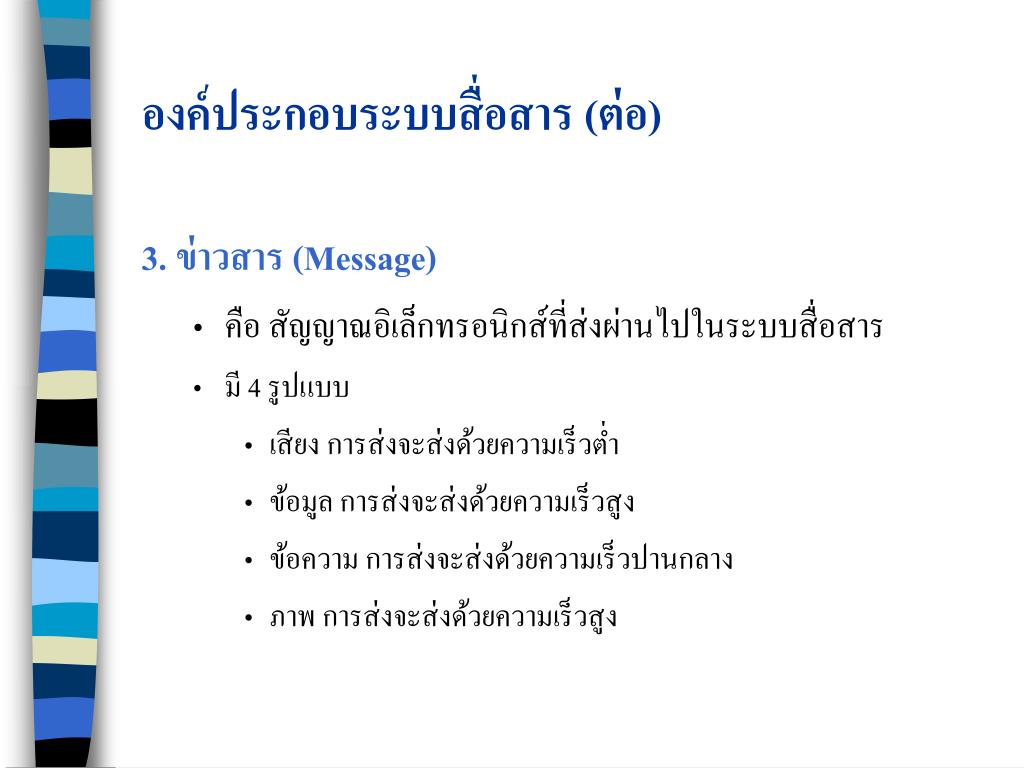

  7. องค์ประกอบระบบสื่อสาร (ต่อ) 3. ข่าวสาร (Message) • คือ สัญญาณอิเล็กทรอนิกส์ที่ส่งผ่านไปในระบบสื่อสาร • มี 4 รูปแบบ • เสียง การส่งจะส่งด้วยความเร็วต่ำ • ข้อมูล การส่งจะส่งด้วยความเร็วสูง • ข้อความ การส่งจะส่งด้วยความเร็วปานกลาง • ภาพ การส่งจะส่งด้วยความเร็วสูง

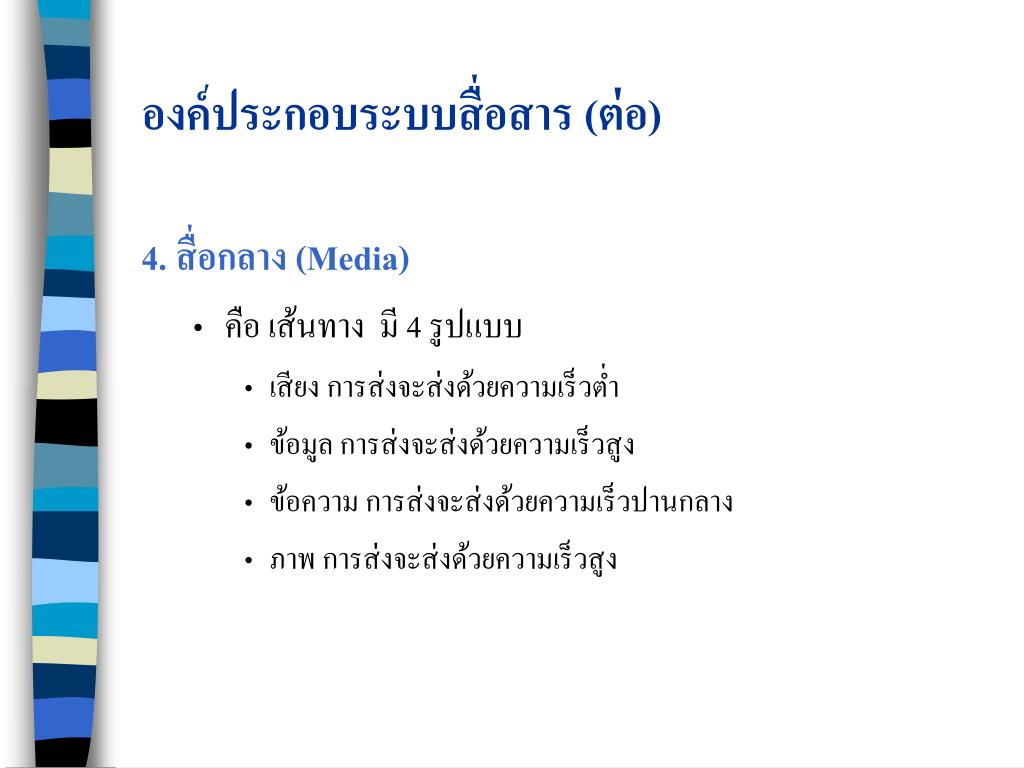

  8. องค์ประกอบระบบสื่อสาร (ต่อ) 4. สื่อกลาง (Media) • คือ เส้นทาง มี 4 รูปแบบ • เสียง การส่งจะส่งด้วยความเร็วต่ำ • ข้อมูล การส่งจะส่งด้วยความเร็วสูง • ข้อความ การส่งจะส่งด้วยความเร็วปานกลาง • ภาพ การส่งจะส่งด้วยความเร็วสูง

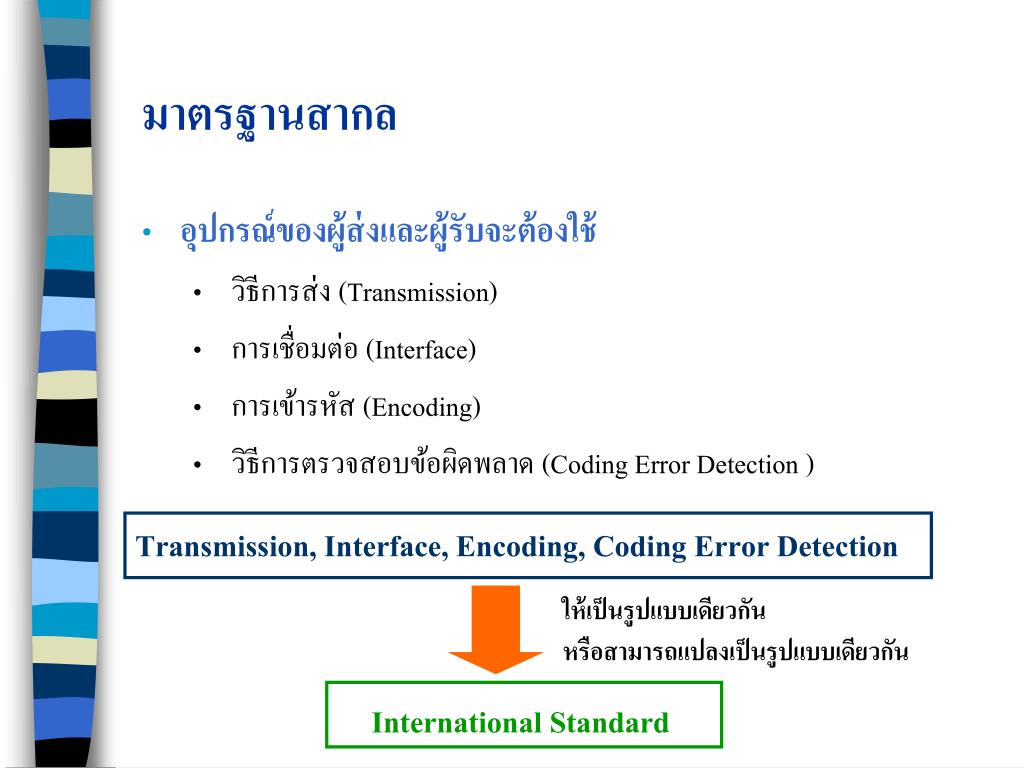

  9. มาตรฐานสากล • อุปกรณ์ของผู้ส่งและผู้รับจะต้องใช้ • วิธีการส่ง (Transmission) • การเชื่อมต่อ (Interface) • การเข้ารหัส (Encoding) • วิธีการตรวจสอบข้อผิดพลาด (Coding Error Detection ) Transmission, Interface, Encoding, Coding Error Detection International Standard ให้เป็นรูปแบบเดียวกัน หรือสามารถแปลงเป็นรูปแบบเดียวกัน

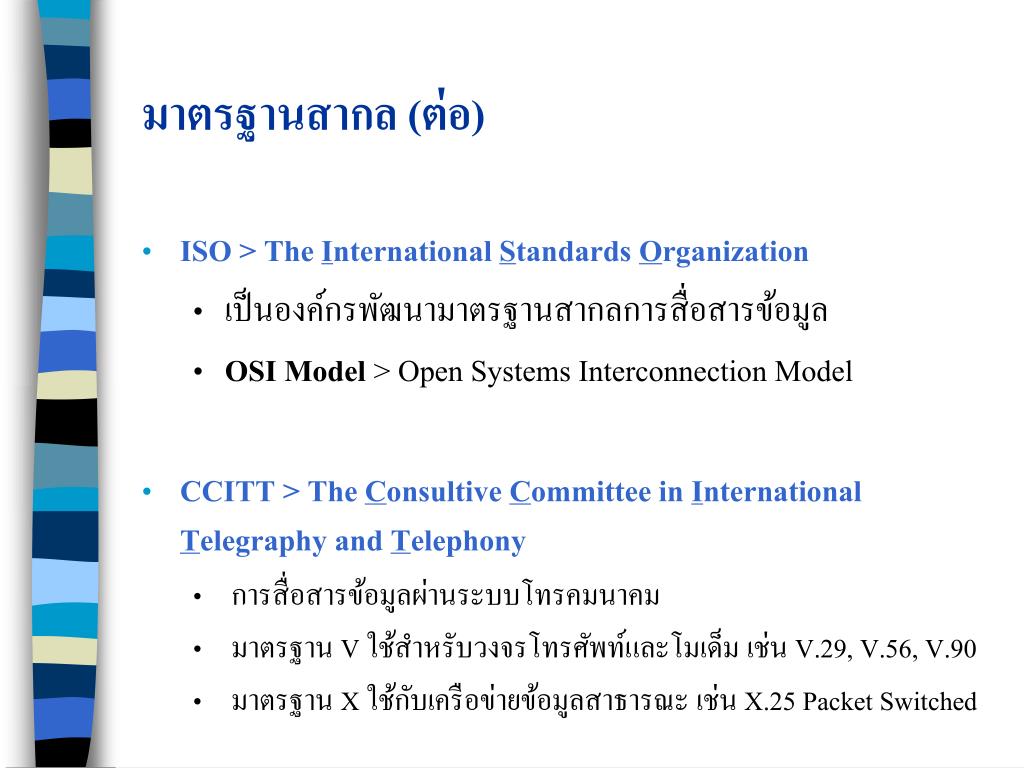

  10. มาตรฐานสากล (ต่อ) • ISO > The International Standards Organization • เป็นองค์กรพัฒนามาตรฐานสากลการสื่อสารข้อมูล • OSI Model > Open Systems Interconnection Model • CCITT > The Consultive Committee in International Telegraphy and Telephony • การสื่อสารข้อมูลผ่านระบบโทรคมนาคม • มาตรฐาน V ใช้สำหรับวงจรโทรศัพท์และโมเด็ม เช่น V.29, V.56, V.90 • มาตรฐาน X ใช้กับเครือข่ายข้อมูลสาธารณะ เช่น X.25 Packet Switched

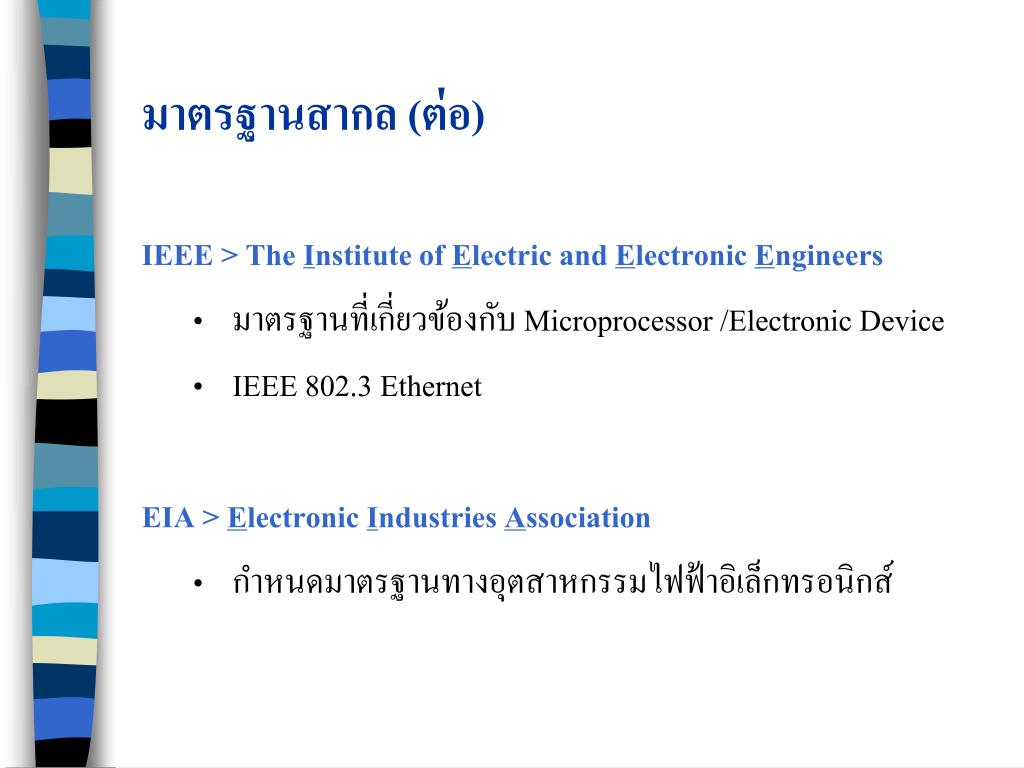

  11. มาตรฐานสากล (ต่อ) IEEE > The Institute of Electric and Electronic Engineers • มาตรฐานที่เกี่ยวข้องกับ Microprocessor /Electronic Device • IEEE 802.3 Ethernet EIA > Electronic Industries Association • กำหนดมาตรฐานทางอุตสาหกรรมไฟฟ้าอิเล็กทรอนิกส์

  12. รหัสสากล • การแปลงอักขระ ได้แก่ ตัวอักษร ตัวเลข สัญลักษณ์ จะอยู่ในรูปแบบสัญญาณพัลส์ไฟฟ้าหรือบิต แทน รหัส (code) • รหัสแอสกี • รหัสแอบซีดิก ( EBCDIC )

  13. รหัสสากลที่ใช้ในการส่งสัญญาณข้อมูลคอมพิวเตอร์รหัสสากลที่ใช้ในการส่งสัญญาณข้อมูลคอมพิวเตอร์ ASCII Code > American Standard Code for Information Interchange • กำหนดโดย ANSI (American National Standard Institute) ประกอบด้วยรหัส 7 บิต + 1 พาริตี้บิต/1 อักขระ • ASCII > 128 ตัว • อักขระที่พิมพ์ได้ 96 ตัว > ตัวอักษร ตัวเลข สัญลักษณ์ เช่น 100 0000 : P • อักขระควบคุม 32 ตัว > ใช้ในการควบคุมเครื่องพิมพ์ เช่น DEL : 111 1111

  14. ตารางรหัสแอสกี อักษร A ประกอบด้วย 100 0001 => 4116 => 65

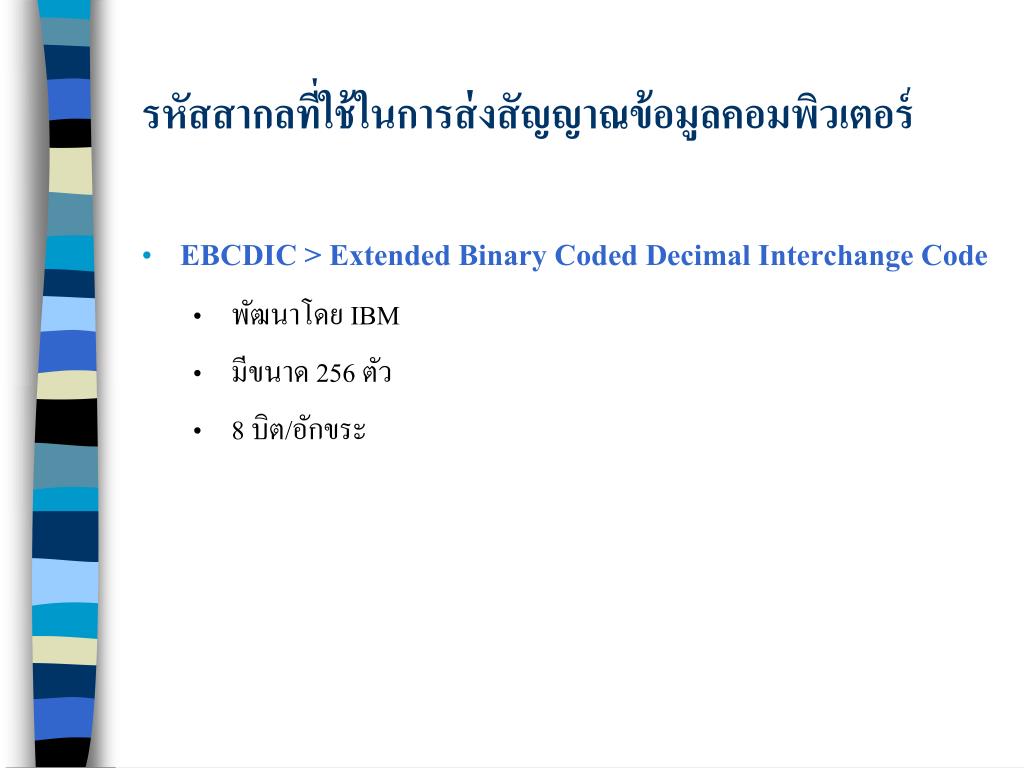

  15. รหัสสากลที่ใช้ในการส่งสัญญาณข้อมูลคอมพิวเตอร์รหัสสากลที่ใช้ในการส่งสัญญาณข้อมูลคอมพิวเตอร์ • EBCDIC > Extended Binary Coded Decimal Interchange Code • พัฒนาโดย IBM • มีขนาด 256 ตัว • 8 บิต/อักขระ

  16. โครงข่ายการสื่อสารแบบต่างๆโครงข่ายการสื่อสารแบบต่างๆ • เครือข่ายโทรศัพท์สาธารณะ (Public Switched Telephone Network : PSTN) • เครือข่ายท้องถิ่น (Local Area Network : LAN) • สายคู่เช่า(Leased Lines) • โครงข่ายการเชื่อมโยงข้อมูลสาธารณะ (Public Switched Data Network : PSDN) • Integrated Services Digital Network (ISDN)

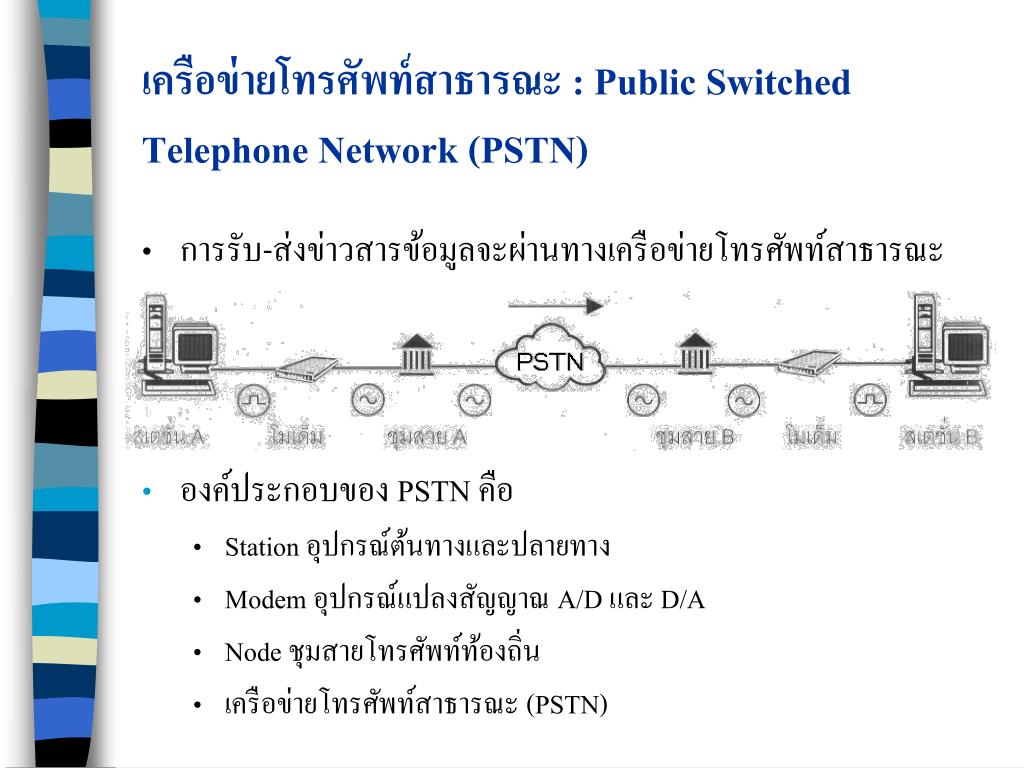

  17. เครือข่ายโทรศัพท์สาธารณะ : Public Switched Telephone Network (PSTN) • การรับ-ส่งข่าวสารข้อมูลจะผ่านทางเครือข่ายโทรศัพท์สาธารณะ • องค์ประกอบของ PSTN คือ • Station อุปกรณ์ต้นทางและปลายทาง • Modem อุปกรณ์แปลงสัญญาณ A/D และ D/A • Node ชุมสายโทรศัพท์ท้องถิ่น • เครือข่ายโทรศัพท์สาธารณะ (PSTN)

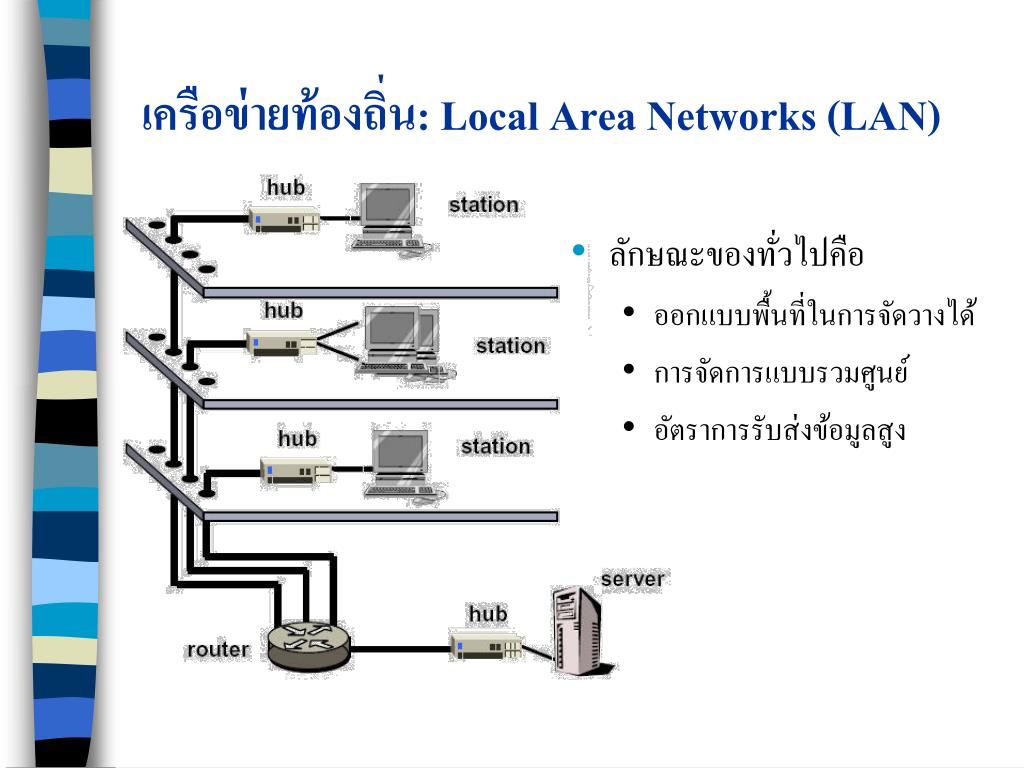

  18. เครือข่ายท้องถิ่น: Local Area Networks (LAN) • ลักษณะของทั่วไปคือ • ออกแบบพื้นที่ในการจัดวางได้ • การจัดการแบบรวมศูนย์ • อัตราการรับส่งข้อมูลสูง

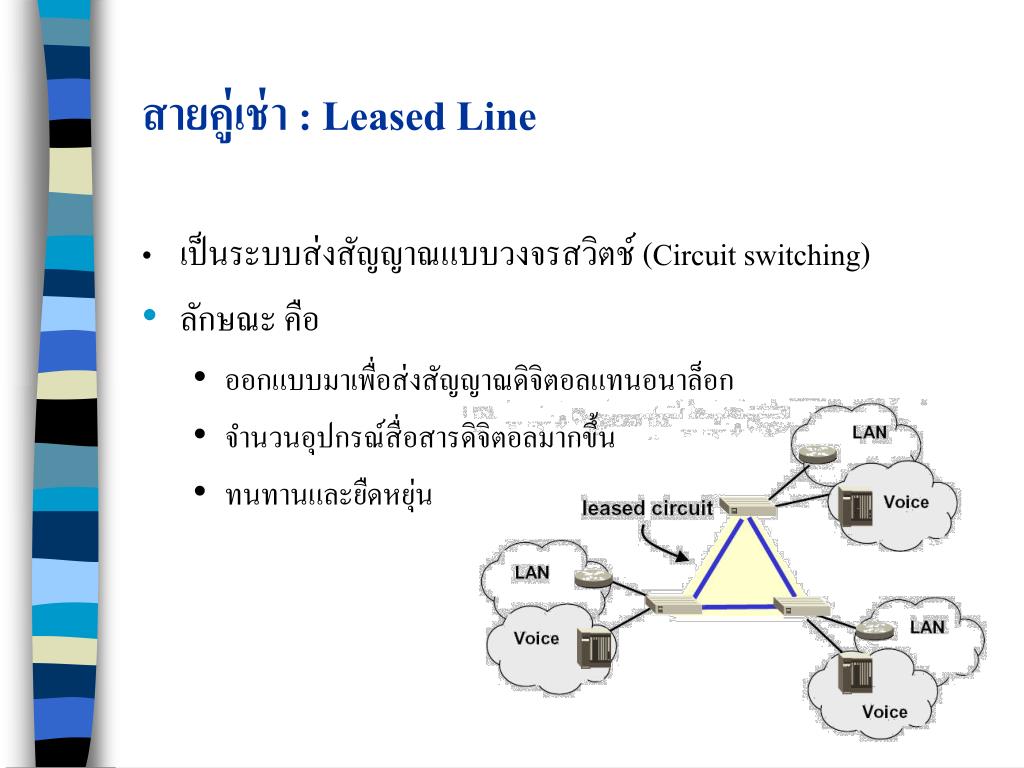

  19. สายคู่เช่า : Leased Line • เป็นระบบส่งสัญญาณแบบวงจรสวิตช์ (Circuit switching) • ลักษณะ คือ • ออกแบบมาเพื่อส่งสัญญาณดิจิตอลแทนอนาล็อก • จำนวนอุปกรณ์สื่อสารดิจิตอลมากขึ้น • ทนทานและยืดหยุ่น

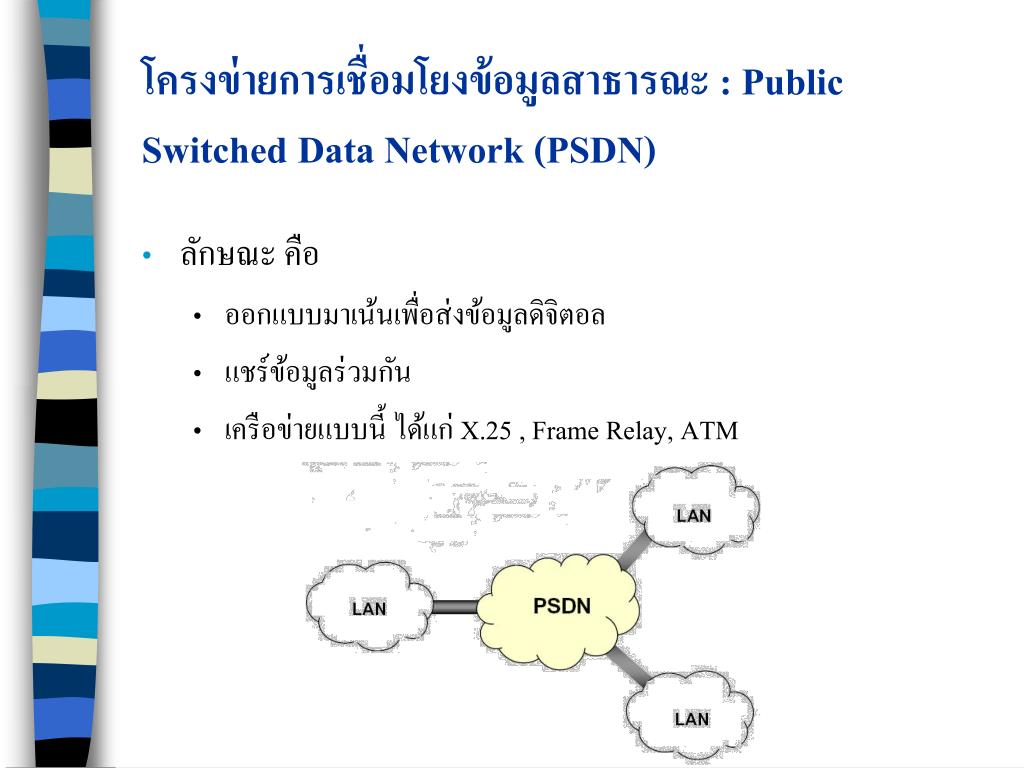

  20. โครงข่ายการเชื่อมโยงข้อมูลสาธารณะ : Public Switched Data Network (PSDN) • ลักษณะ คือ • ออกแบบมาเน้นเพื่อส่งข้อมูลดิจิตอล • แชร์ข้อมูลร่วมกัน • เครือข่ายแบบนี้ ได้แก่ X.25 , Frame Relay, ATM

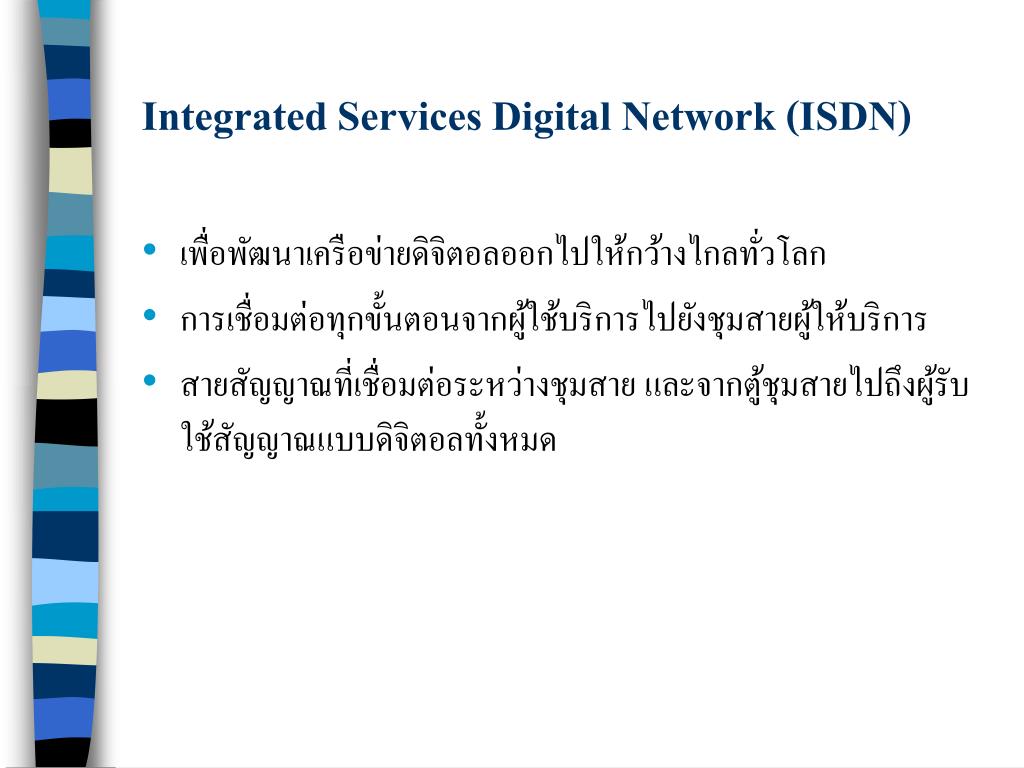

  21. Integrated Services Digital Network (ISDN) • เพื่อพัฒนาเครือข่ายดิจิตอลออกไปให้กว้างไกลทั่วโลก • การเชื่อมต่อทุกขั้นตอนจากผู้ใช้บริการไปยังชุมสายผู้ให้บริการ • สายสัญญาณที่เชื่อมต่อระหว่างชุมสาย และจากตู้ชุมสายไปถึงผู้รับใช้สัญญาณแบบดิจิตอลทั้งหมด
