Gis

GIS数据的获取与处理

作者:罗年学 李振

武汉大学测绘学院

时间:2009.3


Gis

实习目标和内容

  • 两个目标:

    (1)了解ArcGIS 9.0 Desktop软件及其使用方法

    (2)掌握GIS数据获取与预处理的内容和操作步骤

  • 两个内容:

    (1)在ArcGIS 9.0 Desktop软件中通过屏幕矢量化(手动)栅格地图数据,提取相关专题的矢量数据,包括:

    • 居民点(Resident) - Point

    • 道路(Road)-Poly-line

    • 水渠(Aqueduct)-Poly-line

    • 山峰(Hill)-Point

    • 铁路(Railway)-Poly-line

    • 高程控制点(Height Control Point)-Point

    • 林地(Forest)-Polygon

    • 水库(Reservoir)-Polygon

      (2)利用用户提取的高程控制点图层插值生成数字高程模型数据(DEM)


Arcgis 9 0 desktop

ArcGIS 9.0 Desktop简介

  • 三个内容:

    (1)简介

    (2)ArcGIS Desktop应用程序

    (3)ArcGIS Desktop拓展模块


Gis

栅格数据矢量化实习步骤

  • 分为四个步骤:

    (1)在ArcCatalog中新建图层文件

    (2)在ArcMap中创建工程文件,导入地图和矢量图层文件

    (3)编辑地图数据

    (4)设置地名自动注记


Arccatalog

一、在ArcCatalog中新建图层文件

  • 四个内容和步骤:

    (1)ArcCatalog软件使用

    (2)新建图层文件

    (3)编辑shapefile文件属性

    (4)注意事项


Arccatalog1

ArcCatalog软件使用

1、打开ArcCatalog程序

2、ArcCatalog显示的内容类似Windows的资源管理器;

左边是目录结构,右边是该目录下的GIS数据文件

3、可以通过“Preview”窗口,查看地图的地理内容;

通过“Metadata”窗口查看图层文件的描述信息;


Gis

在ArcCatalog中预览地图

通过图层的属性查看数据的结构

在ArcCatalog中查看元数据


Gis

新建图层文件

1

2

?

三个步骤:

给定文件名(图层名)

1

3

设定地物类型:点、折线、多边形等

2

这里省去了设定参考系统的步骤,因为实习中尚不需要

按下确定,创建一个图层完毕

3

?


Shapefile

Shapefile文件属性编辑

  • 通过查看图层的属性 — >字段 添加 或者 删除字段

  • 1、FID、Shape、ID三个字段是Shape文件必须的字段,这也是自动生成的

  • 2、可以在空白的字段行上输入字段名(村庄名称),以及数据类型(Text),来创建一个新的字段

  • 3、按下确定后完成对字段的修改

  • 4、常用的字段类型有

    • 文本类型(Text)

    • 整数型(Long / Short)

    • 浮点型(Double / Float)

    • 时间类型(Date)


Gis

表示点(Point)类型地物

表示折线(Poly-line)类型地物

表示多边形(Polygon)类型地物

表示栅格(Raster)类型地物

注意事项

  • 居民地需要添加一个字段“名称(Text)”,用于生成自动注记

  • 高程控制点需要一个字段“高程(Float)”,记录高程值;

  • 道路需要一个字段,记录道路的等级;


Arcmap

二 、在ArcMap中创建工程文件,添加地图和矢量图层文件

  • 两个内容:

    (1)使用“模板”新建工程文件

    (2)在新建工程中添加地图和矢量图层文件


Arcmap1

在ArcMap中新建地图

两个步骤:

(1)打开ArcMap,选择从模版新建一个地图

(2)按下确定进入下一步

“模版”就是具有预定拼版格式以及基础数据的地图;在“模版”基础上创建地图,可以快速的制作出符合标准的、精美的地图


Layout

什么是拼版(Layout)?

什么是拼版(Layout,或者称为布局)?它有什么作用?

“拼版”可认为是地图设计器,在拼版中可以添加各种地图要素(地图数据、图框、指北针等;),然后打印输出;

ArcGIS中内置了很多可以选择的“拼版”模板,这些模板预先设定了各种地图要素的摆放、样式等属性;

在模板基础上设计地图可提高工作效率;

视图切换工具

数据视图

拼版视图


Gis

选择模板

选择合适的模版,然后按下确定,完成创建一个不含任何数据的地图


Gis

添加数据文件

右键Layers->添加数据…,往地图中添加扫描地图(.img)与数据图层(.shp)


Gis

1

2

3

4

  • 加载数据的步骤:

  • (1)首先加入扫描的底图(img格式)

  • (2)然后加入自己建立的Shape文件

  • 注意:可能会出现一个“空间参考信息缺失”的警告,暂时忽略之;


Gis

“添加数据”完成后的结果图

  • 图层可见性控制

  • 地物显示符号,单击可修改地物符号属性

  • 底图是彩色图像,被分为RGB三个颜色通道(或者称波段)


Gis

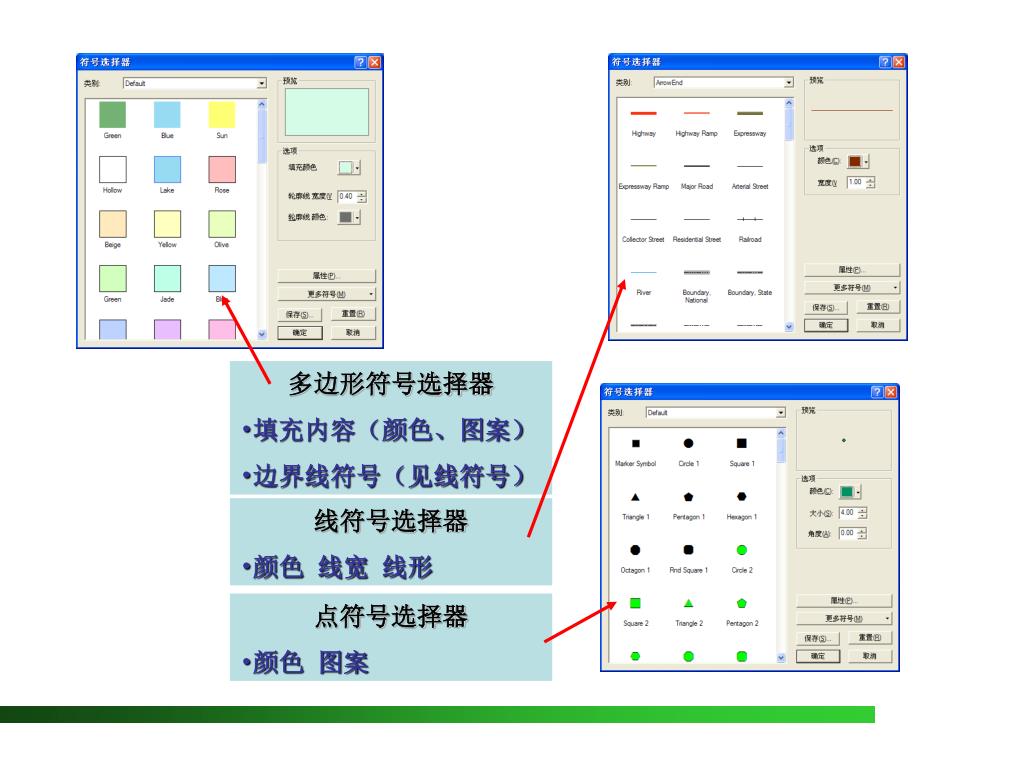

  • 多边形符号选择器

  • 填充内容(颜色、图案)

  • 边界线符号(见线符号)

  • 线符号选择器

  • 颜色 线宽 线形

  • 点符号选择器

  • 颜色 图案


Gis

三、编辑地图数据

  • 两个内容:

    (1)地图编辑过程介绍

    (2)地图编辑工具使用


Gis

开 始 编 辑

编 辑 操 作 1

编 辑 操 作 2

...

编 辑 操 作 N

保 存 编 辑

地图数据编辑基本概念

  • 编辑的过程是一个“有始有终”的过程,类似数据库里面的“事务”概念

    • 编辑前先将状态设为“开始编辑”

    • 然后进行编辑操作

    • “保存编辑”结果

  • 如果没有编辑结束后没有“保存编辑”或者,那么编辑过程中所有的操作结果将丢失(数据回到开始编辑前状态);这样作的好处是可以保证数据库的“干净”;

  • 从开始编辑->保存编辑的过程成为一个“事务”


Gis

地图数据编辑设置

四个步骤:

①开始编辑

-> ②选择编辑任务

-> ③选择目标图层

-> ④开始编辑

1

3

  • 一次“编辑事务”可编辑多个图层;

  • 一次事务内可进行多种编辑操作

  • 最后提交修改内容即可;

2

4


Gis

选择绘图工具

1

1

3

鼠标绘制地物

查看地物属性

修改地物属性

2

3

4

2

4

地图数据编辑过程


Gis

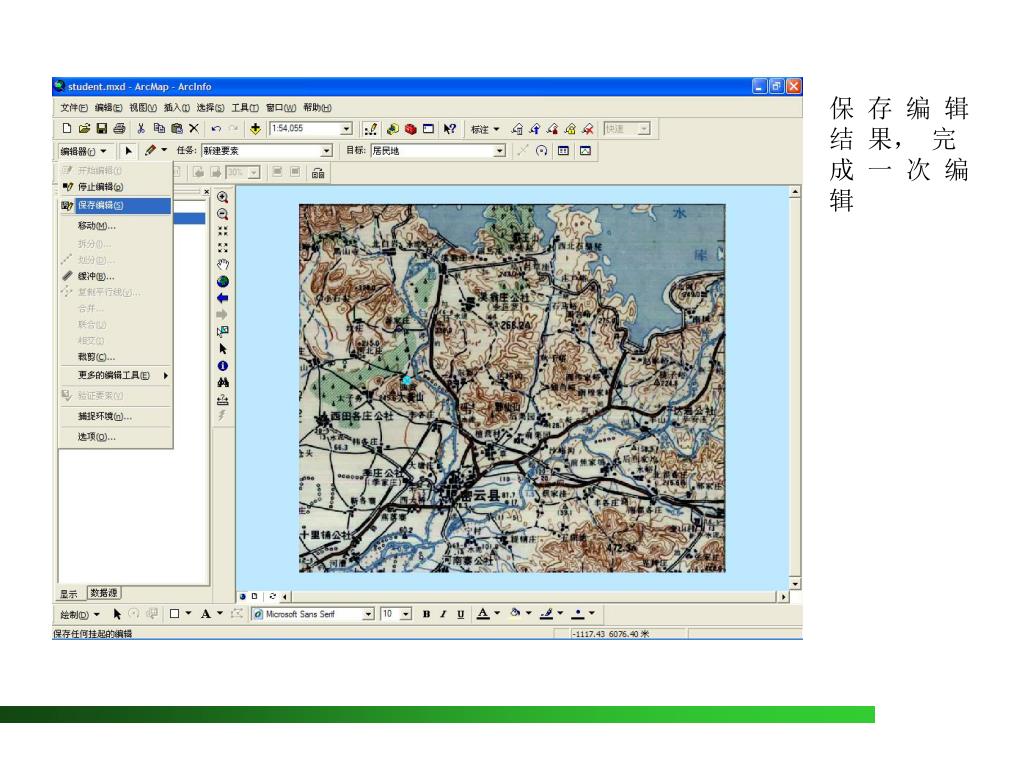

保 存 编 辑 结 果, 完 成 一 次 编 辑


Gis

地图绘制工具

将鼠标状态设为“选择”状态,可选择、移动地物

各种地图绘制工具,其中草图工具最为容易使用


Gis

编辑状态下,选择并移动地物(蓝色框表示选中状态)


Gis

地物属性修改

三个属性:

①选中地物

-> ②点击查看属性按钮

-> ③查看、修改选中地物属性

2

1

3


Gis

  • 注意事先设定好当前编辑图层

绘制多边形

用草图工具绘制多边形(连续点点),按F2或者双击鼠标结束绘制


Gis

  • 注意事先设定好当前编辑图层

绘制折线

用草图工具绘制折线(连续点点),按F2或者双击鼠标结束绘制


Gis

草图工具

  • 草图工具自动按照当前图层的地图类型(点、线、面)决定绘图类型

    • 点图层:单击绘制一个点;

    • 线图层:连续点点,绘制折线

    • 多边形图层:连续点点,双击后自动闭合

  • 其他编辑工具请同学们自行摸索使用

  • 使用地图浏览工具调整最好的编辑位置和尺寸


Gis

四、设置地名自动注记

  • 两个内容:

    (1)自动注记图示

    (2)设置自动标注


Gis

自动注记图示

  • 注记:地图上起解释性作用的文字,如地名、道路类型等;

  • 自动注记:使用数据图层的某个字段内容作为标注内容,自动生成注记;


Gis

设置自动标注

2

1


Gis

1

  • 打开自动标注开关

2

  • 标注方法选择“用相同的…”即可

  • 用哪个字段作为标注内容

3

4

  • 标注样式选择以及默认的标注样式

5

  • 标注放置方法、可见比例范围等设定

6


Gis

  • 通过设置字体、颜色等样式,调整到美观醒目的注记表现结果


Gis

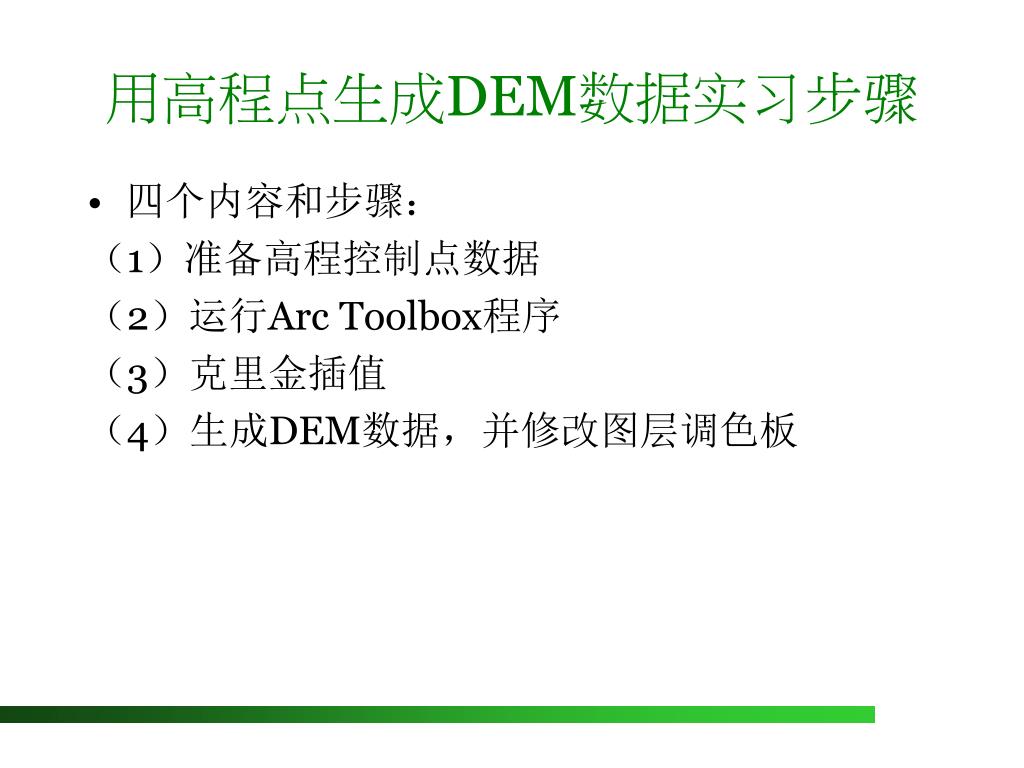

用高程点生成DEM数据实习步骤

  • 四个内容和步骤:

    (1)准备高程控制点数据

    (2)运行Arc Toolbox程序

    (3)克里金插值

    (4)生成DEM数据,并修改图层调色板


Gis

一、准备高程控制点数据


Arc toolbox

二、运行Arc Toolbox程 序

  • Arc Toolbox:ArcGIS中进行空间分析以及其他复杂操作的入口


Gis

三、克里金插值

选择插值模型为克里金(Kriging,具体算法见教材),双击之


Gis

设置克里金插值相关参数

  • 设置高程控制点文件

1

  • 选择含有高程值的字段

2

  • 设置结果图层及其位置

3

  • 其它参数及其含义见请参考教材

  • (,我手头没有)

4

  • 输出栅格点的大小(空间分辨率)


Gis

四、生成数字高程数据文件

插值结果生成一个数字高程模型(DEM)数据文件


Gis

设置DEM图层的调色板


Gis

设置调色板后的DEM图层


Gis

实习结果图示例


Gis

谢 谢!
