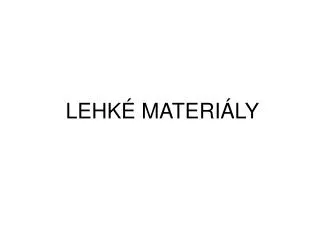

Lehk materi ly

LEHKÉ MATERIÁLY


Lehk n sypov materi ly

Lehké násypové materiály:

  • lehké (d = 800 – 1500 kg.m-3) – popílek, stabilizát, elektrárenská

    struska, cihelný recyklát

  • velmi lehké (d = 100 – 800 kg.m-3) – keramické kamenivo Liapor

    (keramzit), pneumatiky,

    pěnobeton, LECA

  • extrémně lehké (d = 15 – 100 kg.m-3) – polystyren


Lehk stavebn materi ly

Lehké stavební materiály

  • cenové srovnání:


Lehk stavebn materi ly1

Lehké stavební materiály

  • Liapor:

    vyroben expandováním přírodních jílů v rotačních pecích při teplotě

    1100 - 1200C

    V ČR se vyrábí ve Vintířově z třetihorních cyprisových jílů


Lehk stavebn materi ly2

Lehké stavební materiály

  • Liapor:

    • fyzikální vlastnosti

      • objemová hmotnost:

        • objemová hmotnost = 300 – 600 kg.m-3

        • sypná hmotnost = 250 – 900 kg.m-3

        • specifická hmotnost = 2300 – 2600 kg.m-3

      • vlhkost:

        • v uzavřených silech je w do 1% hmotnosti

        • otevřené skládky w = 1 – 25%


Lehk stavebn materi ly3

Lehké stavební materiály

  • Liapor:

    • mechanické vlastnosti (SG-geotechnika):

      • stlačitelnost (při normálném napětí 50 – 125 kPa):

        • frakce 1-4 mm je Edef> 50 MPa

        • frakce 1-16mm resp. 4-8mm je Edef = 20 – 34 MPa

        • frakce 8-16mm je Edef = 10 – 20 MPa

      • smyková pevnost (SG-geotechnika):

        • frakce 1-4, 4-8 a 1-16mm - ef> 40

        • frakce 8-16 mm - ef = 35 - 40


Lehk stavebn materi ly4

Lehké stavební materiály

  • Liapor:

    • pevnost v tlaku:


Lehk stavebn materi ly5

Lehké stavební materiály

  • Liapor:

    • Hutnění:

      • lehké vibrační desky (nejvhodnější)

      • těžké válce s vysokým kontaktním napětím způsobují drcení

        zrn

      • hutnící pěchy (nedoporučuje se)

    • frakce: 0 – 2 mm, 0 – 4 mm, 2 – 4 mm, 4 – 8 mm, 8 – 16 mm


Lehk stavebn materi ly6

Lehké stavební materiály

  • Liapor – tepelná vodivost:

    • součinitelem tepelné vodivosti  = 0.11 – 0.13 W.m-2.K-1

    • lze omezit vliv mrazu na podloží vozovky


Lehk stavebn materi ly7

Lehké stavební materiály

  • Liapor:

    • trvanlivost:

      • odolává kyselinám i zásadám

      • ve vodě je stabilní a neutrální

    • nasákavost:


Lehk stavebn materi ly8

Lehké stavební materiály

  • polystyren (GEOFOAM):


Geofoam

GEOFOAM

Historie:

1970 – USA, Norsko

1985 – Japonsko

2004 – ČR (dálnice D1)


Geofoam1

GEOFOAM

Hustota:

10 – 100 kg.m-3

Hořlavost:

Kyslíkový index – OI = 18  hořlavý

Odolnost:

Není biologicky odbouratelný

UV – povrchová degradace

Rozpouští – benzín, motorová nafta

Vliv na životní prostředí:

Nemá negativní dopad


Lehk stavebn materi ly9

Lehké stavební materiály

  • polystyren:

    • vlastnosti:

      • lineární elastické chování od 1 až do 2%

      • plastické chování od 10 do 20 % (viz obr.)

  • EPS – expandovaný XPS - extrudovaný


Lehk materi ly

Zóna 1: počáteční lineární odezva

Zóna 2: plastické přetváření

Zóna 3: lineární zpevňování

Zóna 4: nelineární zpevňování

Závislost napětí na přetvoření (EPS; 21 kg.m-3; jednoosý tlak)

Počáteční tangenciální Youngův modul:

Eti = 450 - 3000

Korelační závislost mezi Eti a hustotou EPS


Lehk materi ly

  • Pevnost v tlaku:

  • c10 = 8,82 - 61,7

  • Pozn: mění se s teplotou

  • t<0C – c = 0%

  • 0C <t<23 C– c = +7% na každých 10C

  • 23C <t<60 C – c = -7% na každých 10CPlastické napětí:

  • y = 6,41 - 35,2

  • Pozn: Obecně velikost y = 0,75c

Definice významných hodnot

Cyklické zatěžování:

Je-li max,cykl  e  non pl a Eti  konst

Je-li max,cykl  e  pl a Eti  klesá

Cyklické zatěžovaní


Lehk materi ly

Creep:

Reálné zkoušky

Reálné zkoušky


Lehk materi ly

Creep – Finledy rovnice:

Aplikovatelná při c = 30 – 50 kPa

Creep – vliv teploty:

  • poznámky:

  • je-li 0  0.5%  c lze zanedbat (0 = 0.5% odpovídá  =0.25c )

  • je-li 0.5  0  1.0%  c  1% (0 = 0.5% odpovídá  = 0.50c )

  • je-li 0  1.0%  c rychle narůstá (odpovídá to  = 0.75c )


Lehk materi ly

smyk:

  • vnitřní (není rozhodující pro návrh)

  • vnější:

    • EPS/EPS:  = nx  = n x tan();  = 0.5  0.7 tj.  = 2735 (doporučeno  = 30)

    • EPS/písek:  = 2733 (obecně pro zeminy  = 27)

    • EPS/GC geomembrána ( = 52): EPS/geotextilie ( = 25)


Lehk materi ly

Poisson:

Je-li   e    0.1

 = 0.0056 + 0.0024 (Japonsko)

Je-li   e  0.0


Lehk stavebn materi ly10

Lehké stavební materiály

  • polystyren:


Lehk stavebn materi ly11

Lehké stavební materiály

  • pneumatiky:

velikost částic:

  • frakce: 25 – 50 mm

  • frakce: 100 – 200 mm

    objemová hmotnost:

  • dle zhutnění 322 – 725 kg.m-3

  • Smykové parametry:

    • úhel vnitřního tření  20

    • soudržnost  10 kPa

  • Stlačitelnost (orientační hodnota):

    • Youngův modul  1000 kPa

  • koeficient filtrace:

    • k = 1.5 – 15 cm.s-1


  • Lehk stavebn materi ly12

    Lehké stavební materiály

    • pneumatiky:


    Lehk n sypov materi ly1

    Lehké násypové materiály

    • Pěnobeton - vlastnosti:

      Objemová hmotnost . . . 300 – 900 kg.m-3

      pevnost . . . 0.3 – 3.0 MPa

      Odolný vůči kyselinám, louhům, plísním, živočichům
