Presentation Transcript

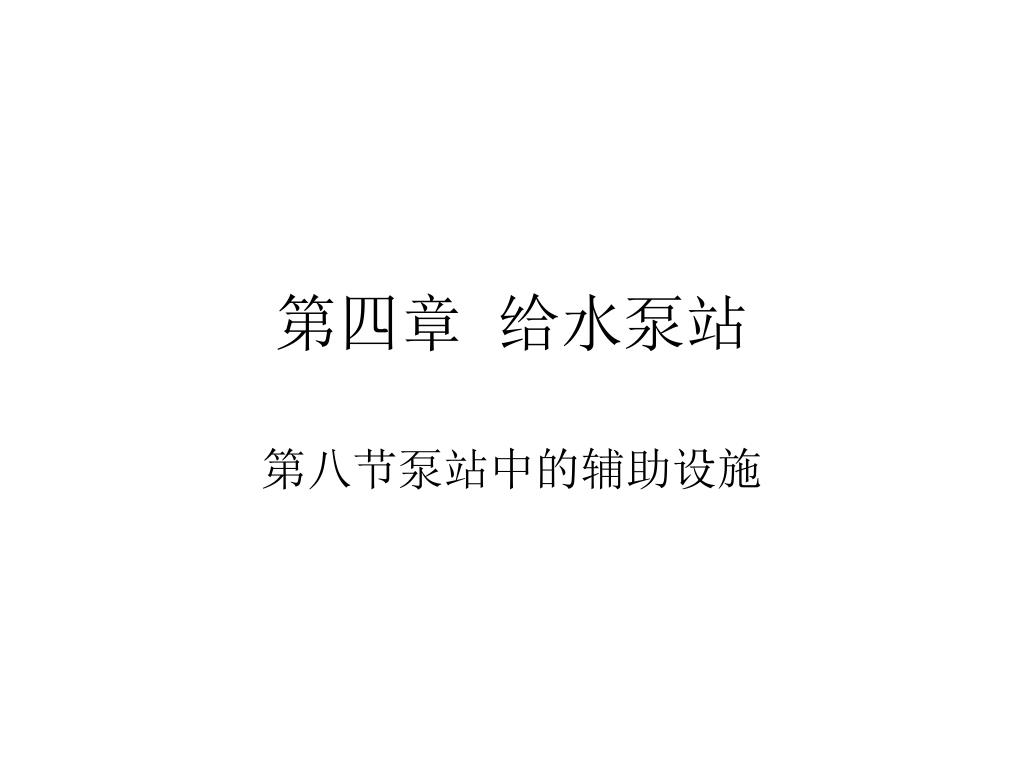

slide1

第四章 给水泵站

第八节泵站中的辅助设施

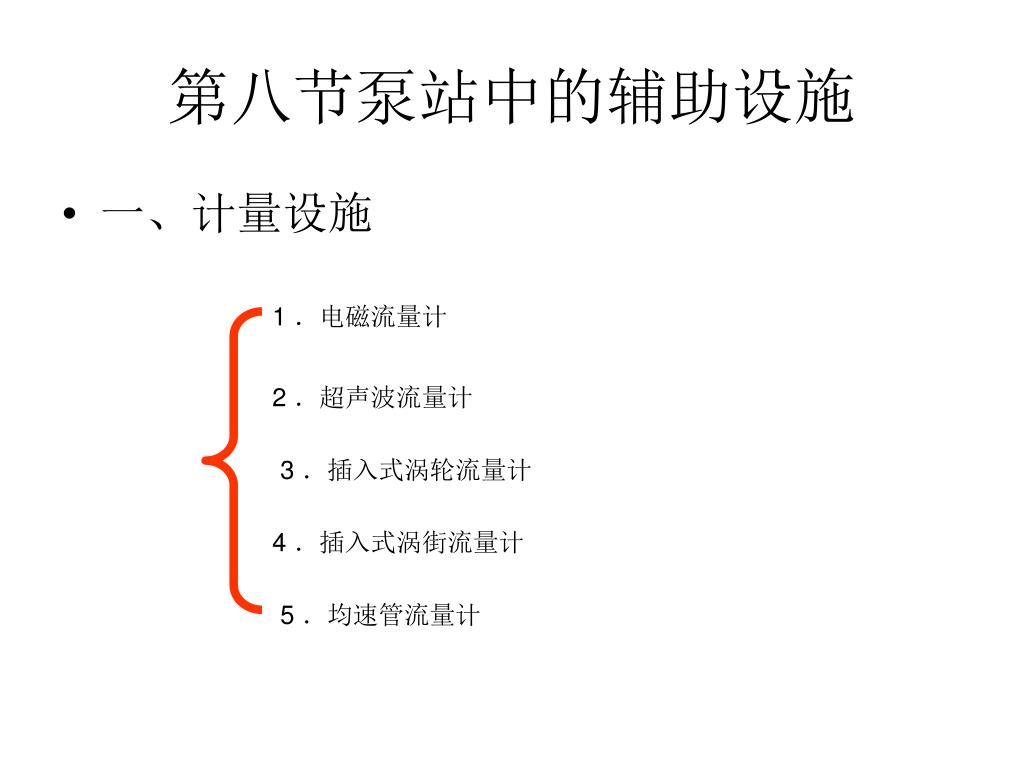

slide2

1 .电磁流量计

2 .超声波流量计

3 .插入式涡轮流量计

4 .插入式涡街流量计

5 .均速管流量计

第八节泵站中的辅助设施
  • 一、计量设施

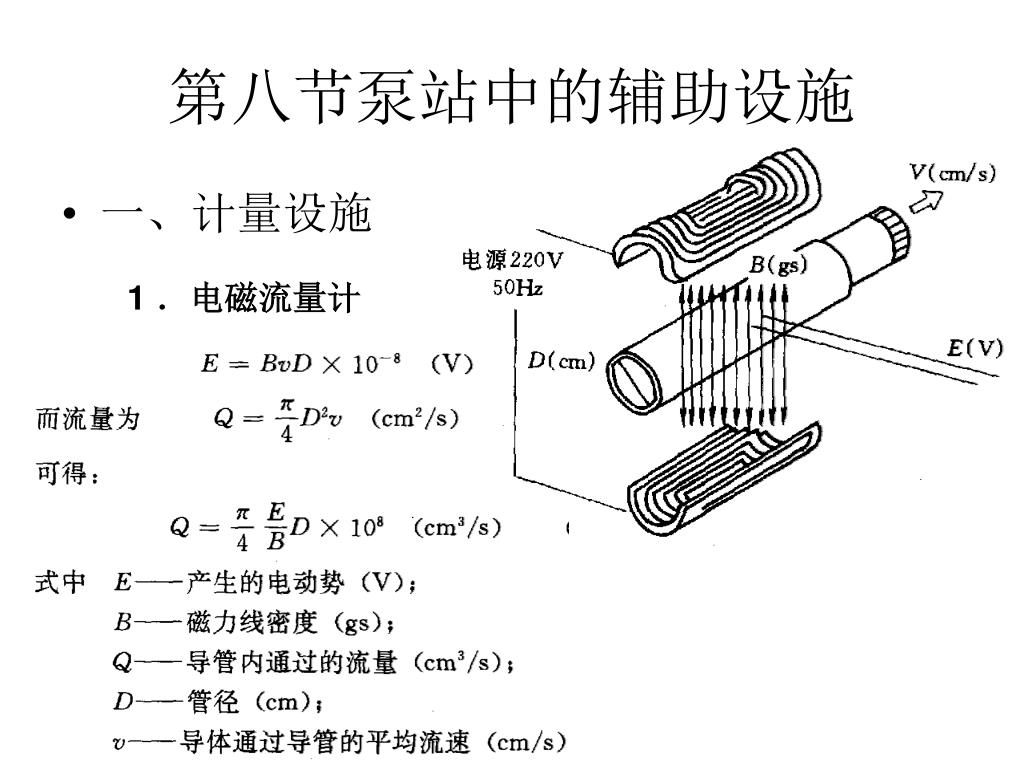

slide3
第八节泵站中的辅助设施
  • 一、计量设施

1 .电磁流量计

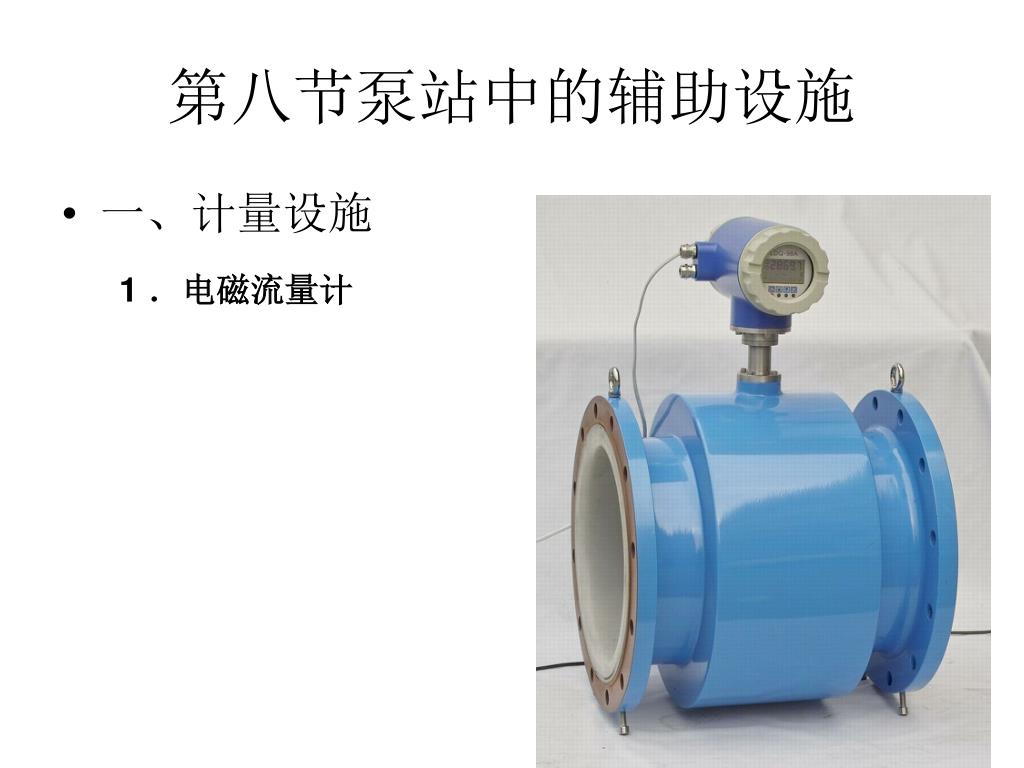

slide4
第八节泵站中的辅助设施
  • 一、计量设施

1 .电磁流量计

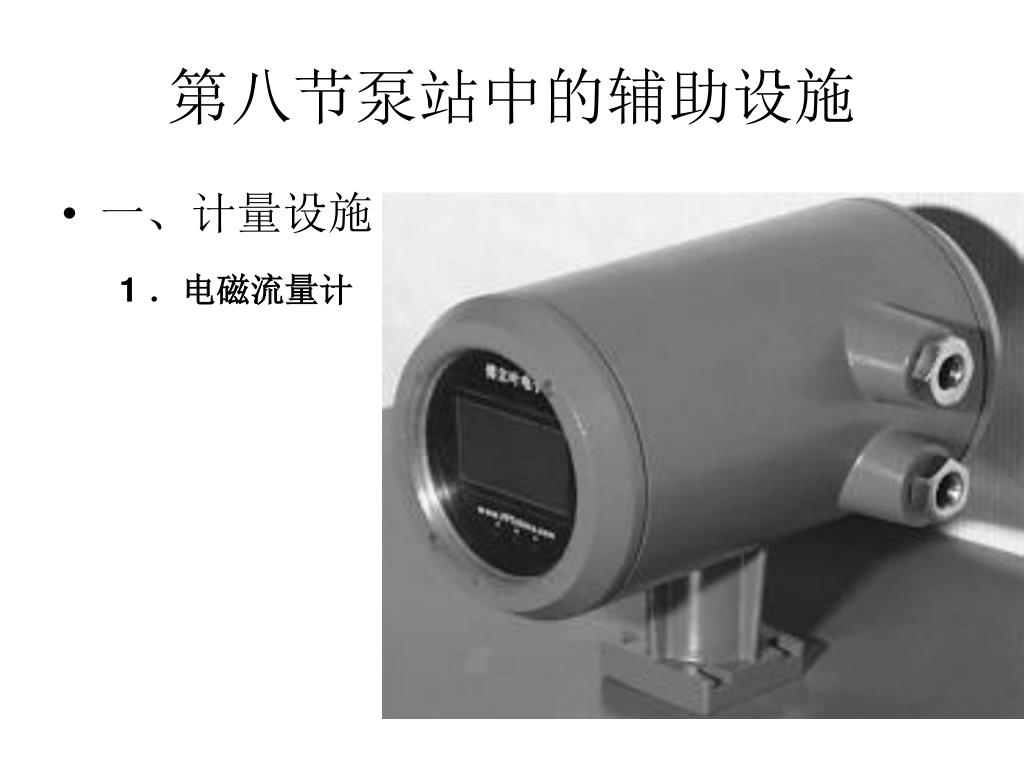

slide5
第八节泵站中的辅助设施
  • 一、计量设施

1 .电磁流量计

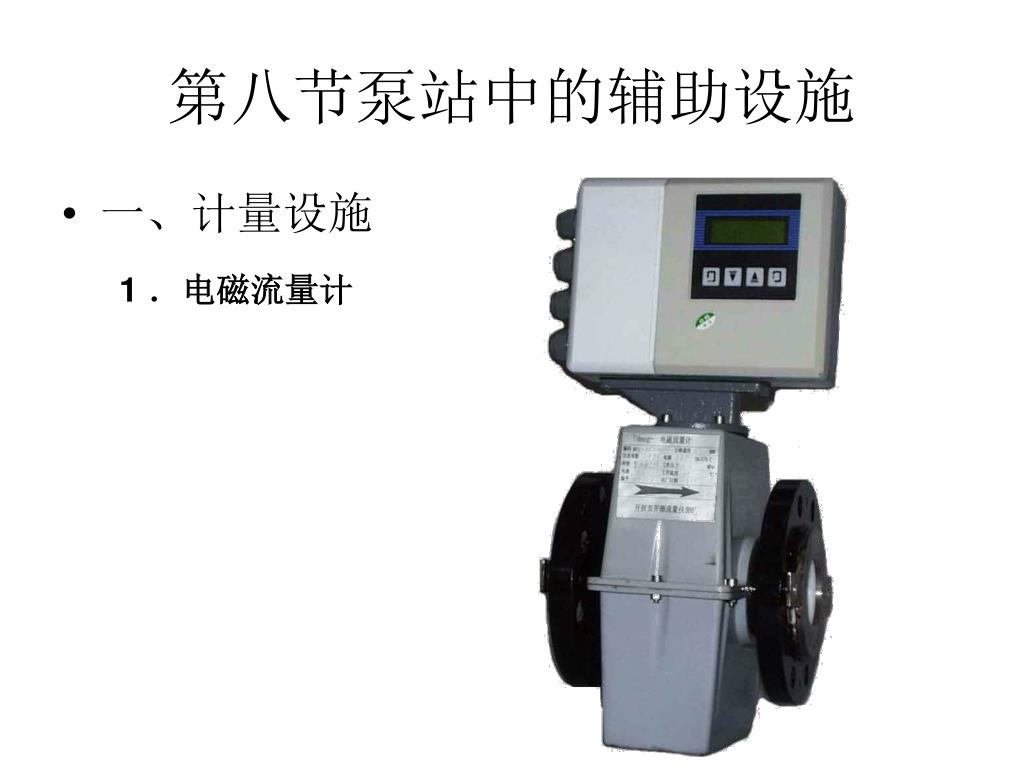

slide6
第八节泵站中的辅助设施
  • 一、计量设施

1 .电磁流量计

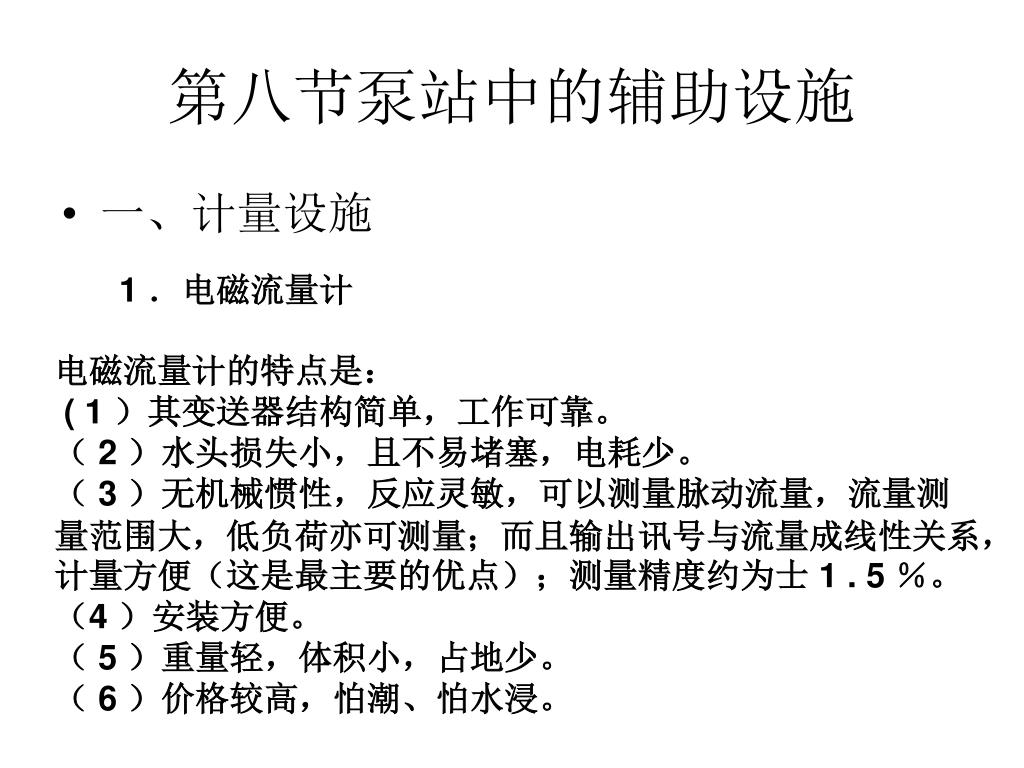

slide7
第八节泵站中的辅助设施
  • 一、计量设施

1 .电磁流量计

电磁流量计的特点是:

( 1 )其变送器结构简单,工作可靠。

( 2 )水头损失小,且不易堵塞,电耗少。

( 3 )无机械惯性,反应灵敏,可以测量脉动流量,流量测量范围大,低负荷亦可测量;而且输出讯号与流量成线性关系,计量方便(这是最主要的优点);测量精度约为士 1 . 5 %。

(4 )安装方便。

( 5 )重量轻,体积小,占地少。

( 6 )价格较高,怕潮、怕水浸。

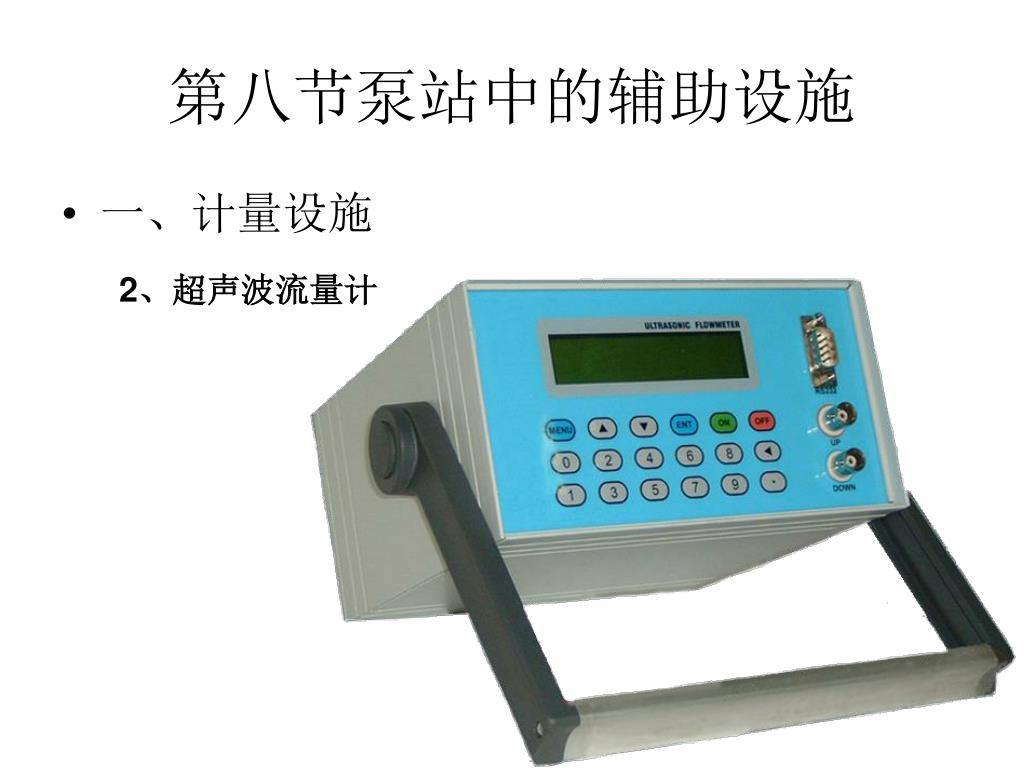

slide8
第八节泵站中的辅助设施
  • 一、计量设施

2、超声波流量计

slide9
第八节泵站中的辅助设施
  • 一、计量设施

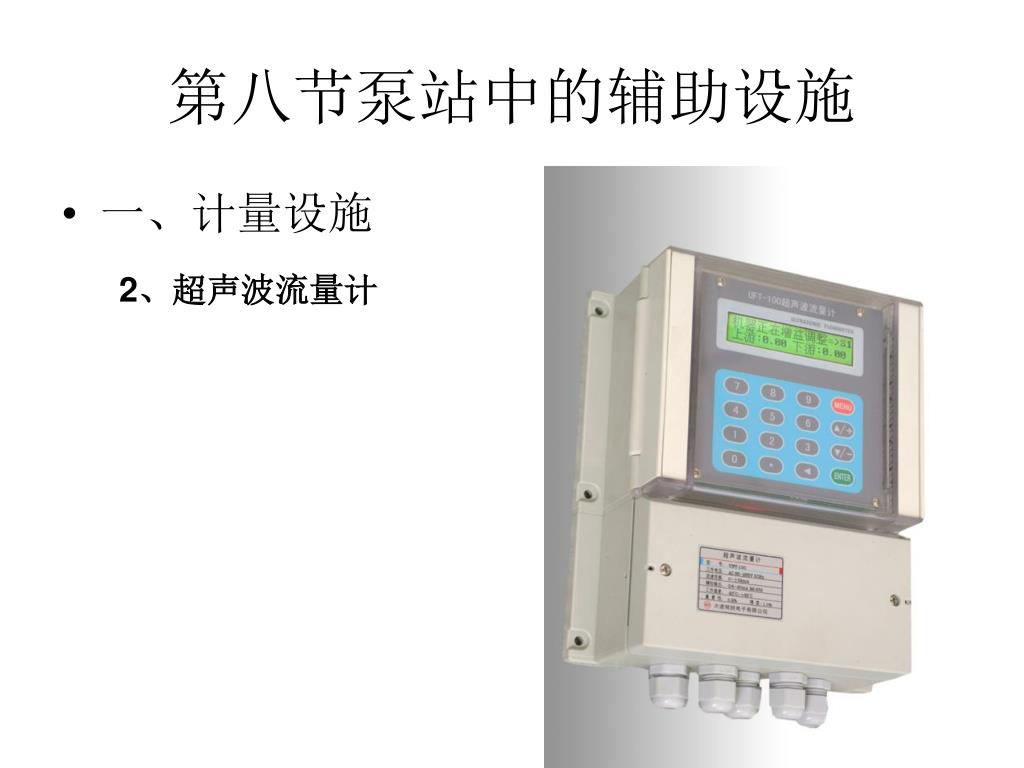

2、超声波流量计

slide10
第八节泵站中的辅助设施
  • 一、计量设施

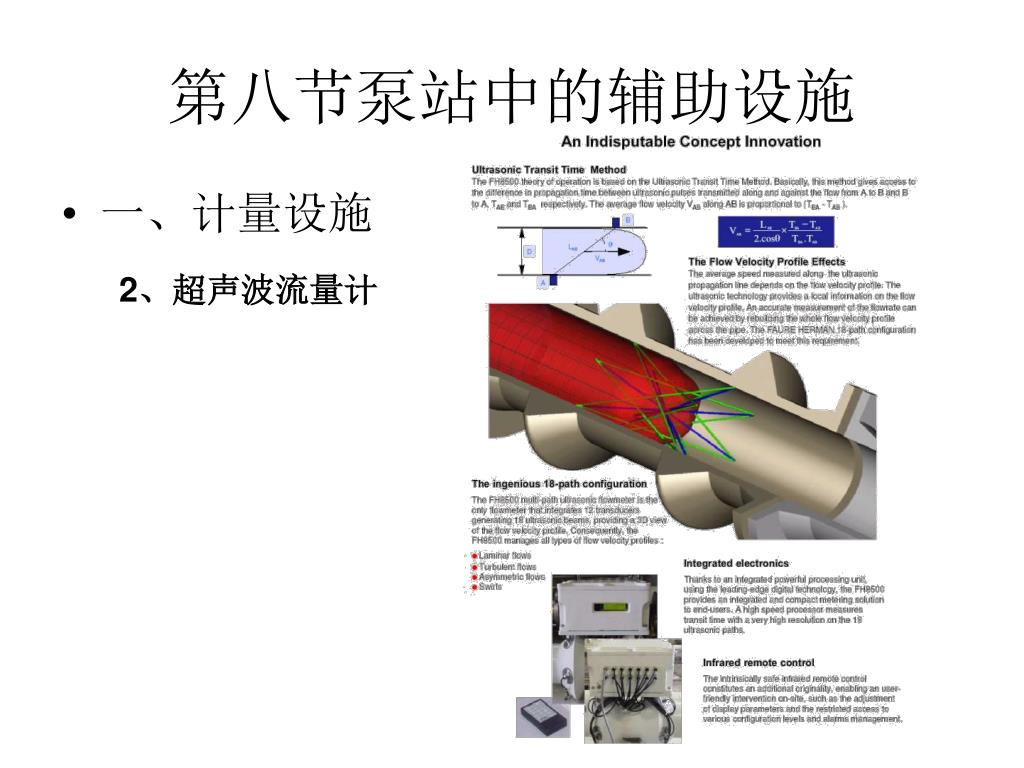

2、超声波流量计

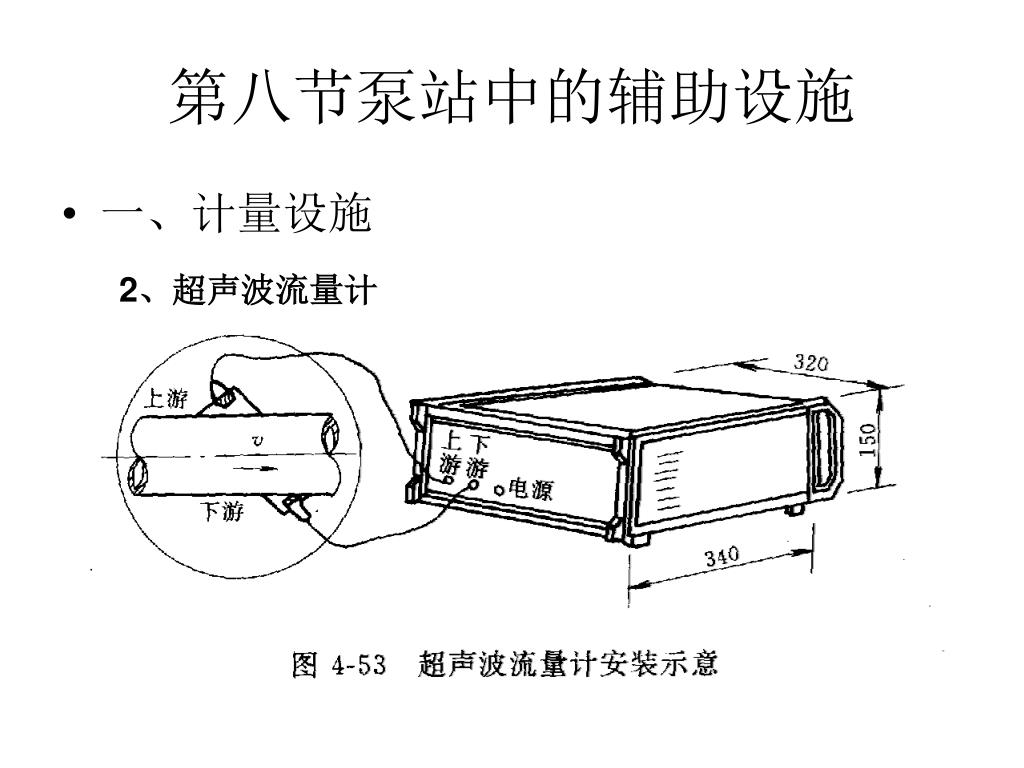

slide11
第八节泵站中的辅助设施
  • 一、计量设施

2、超声波流量计

slide12
第八节泵站中的辅助设施
  • 一、计量设施

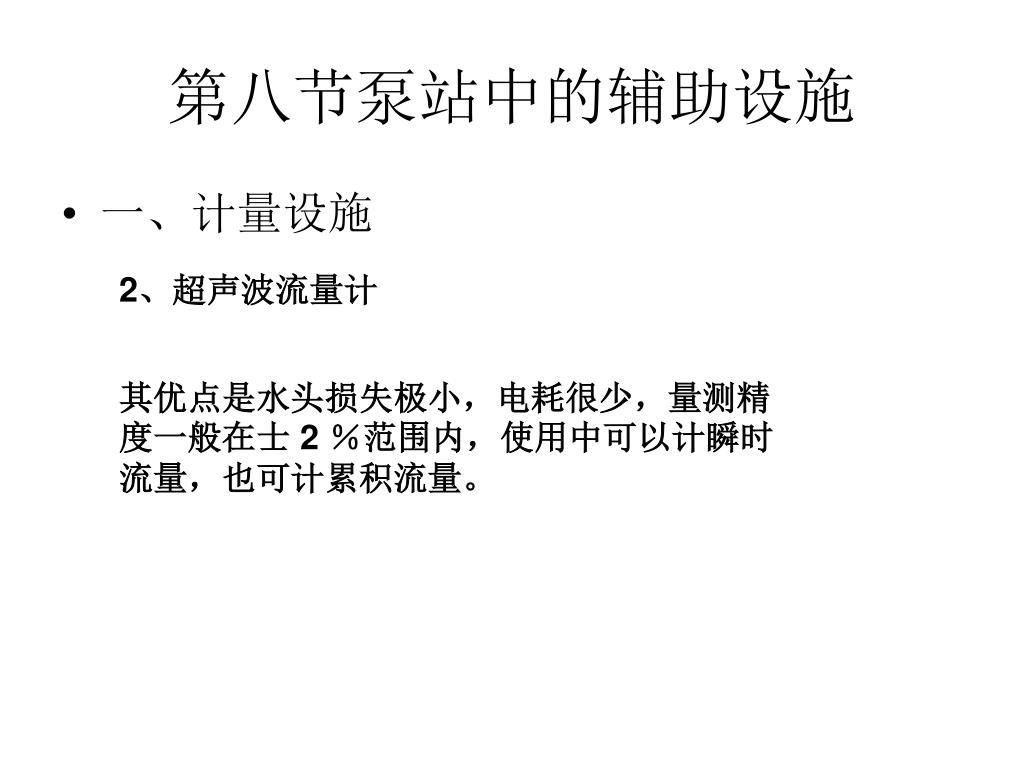

2、超声波流量计

其优点是水头损失极小,电耗很少,量测精度一般在士 2 %范围内,使用中可以计瞬时流量,也可计累积流量。

slide13
第八节泵站中的辅助设施
  • 一、计量设施

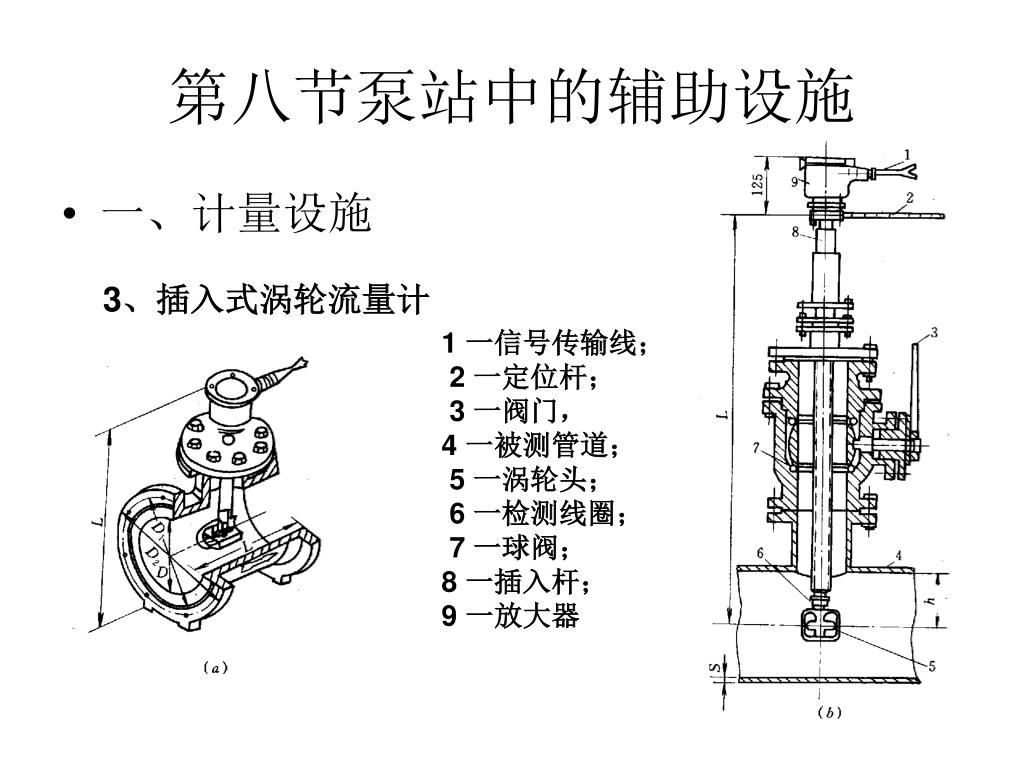

3、插入式涡轮流量计

1 一信号传输线;

2 一定位杆;

3 一阀门,

4 一被测管道;

5 一涡轮头;

6 一检测线圈;

7 一球阀;

8 一插入杆;

9 一放大器

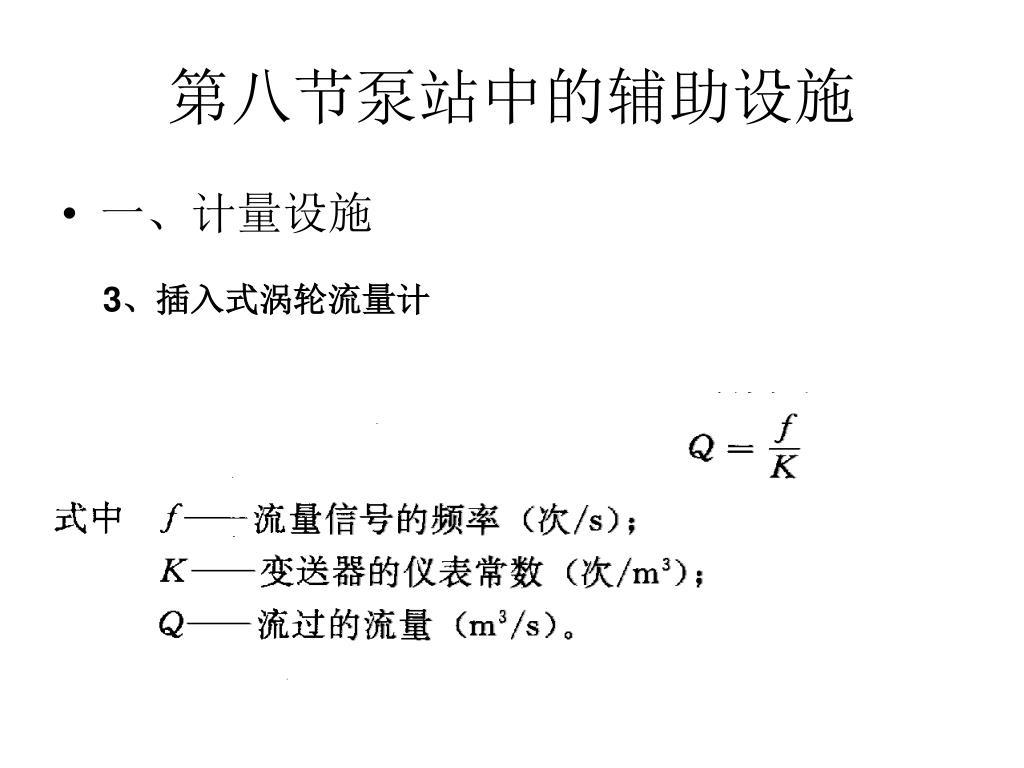

slide14
第八节泵站中的辅助设施
  • 一、计量设施

3、插入式涡轮流量计

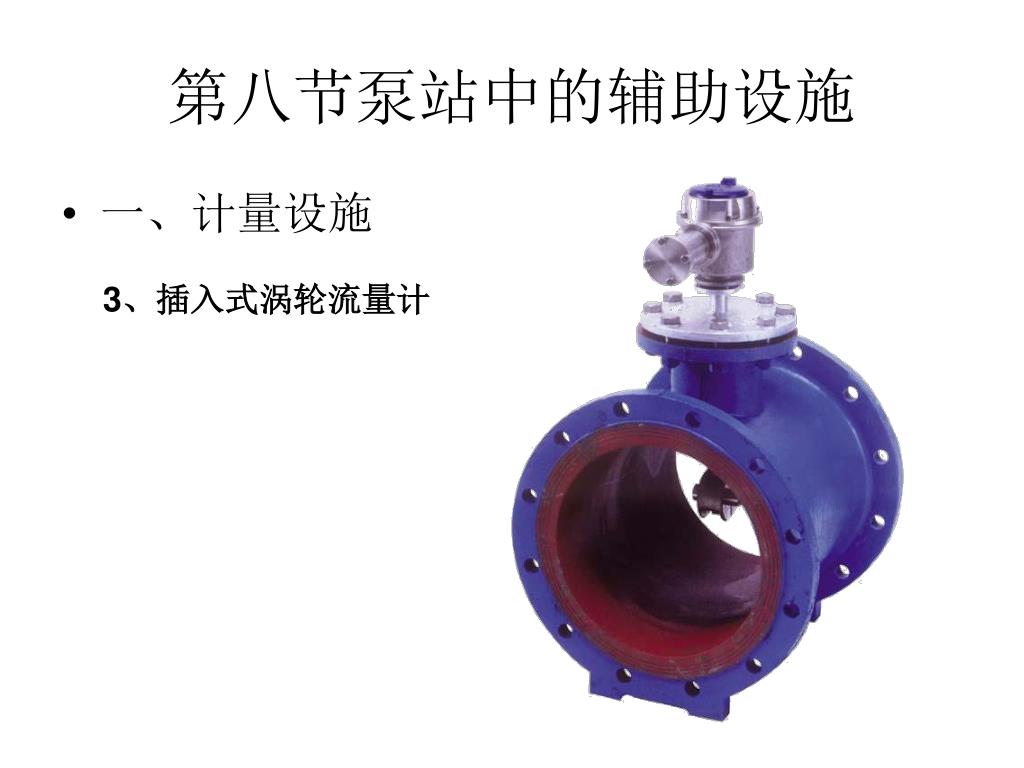

slide15
第八节泵站中的辅助设施
  • 一、计量设施

3、插入式涡轮流量计

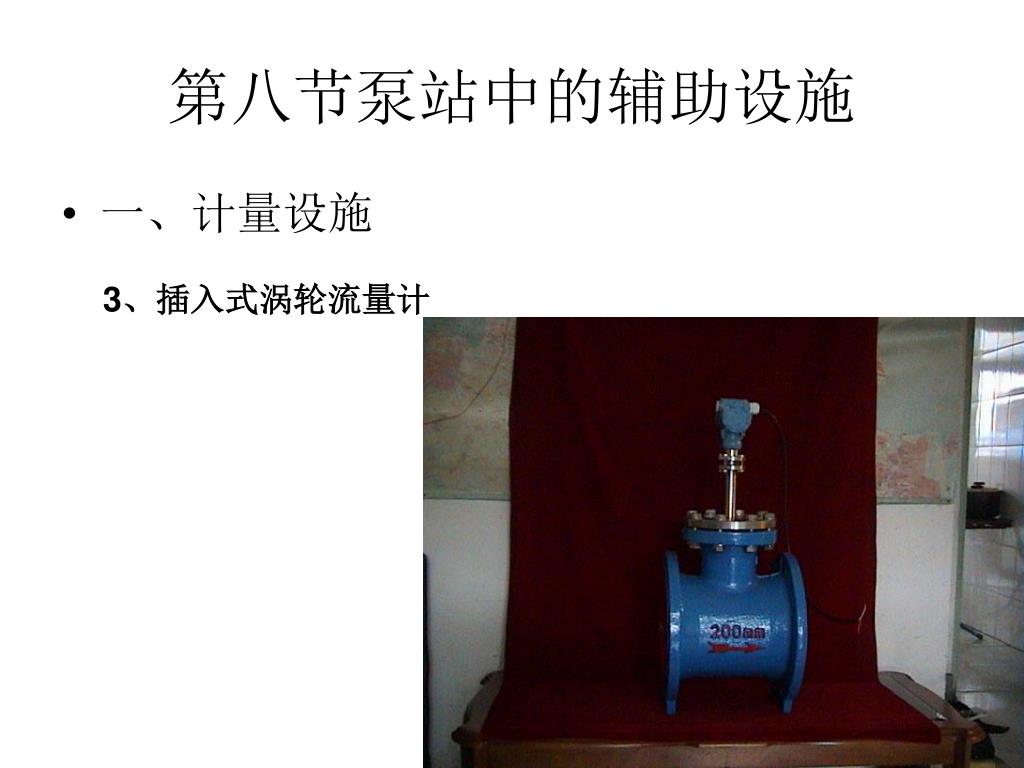

slide16
第八节泵站中的辅助设施
  • 一、计量设施

3、插入式涡轮流量计

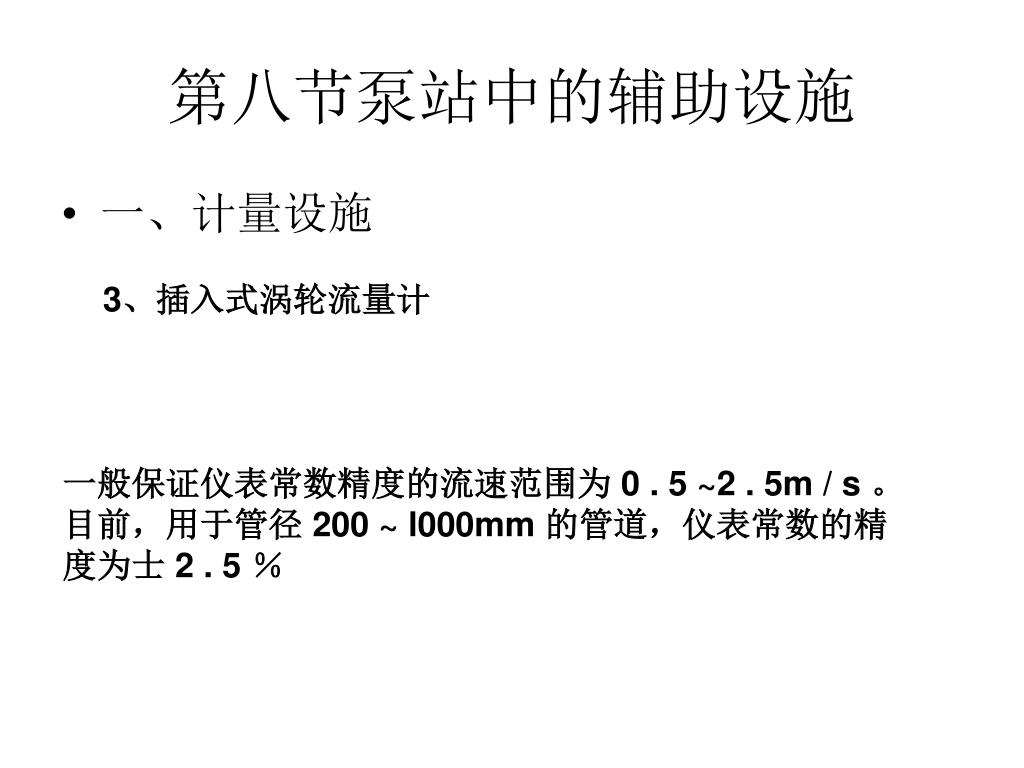

slide17
第八节泵站中的辅助设施
  • 一、计量设施

3、插入式涡轮流量计

一般保证仪表常数精度的流速范围为 0 . 5 ~2 . 5m / s 。目前,用于管径 200 ~ l000mm 的管道,仪表常数的精度为士 2 . 5 %

slide18
第八节泵站中的辅助设施
  • 一、计量设施

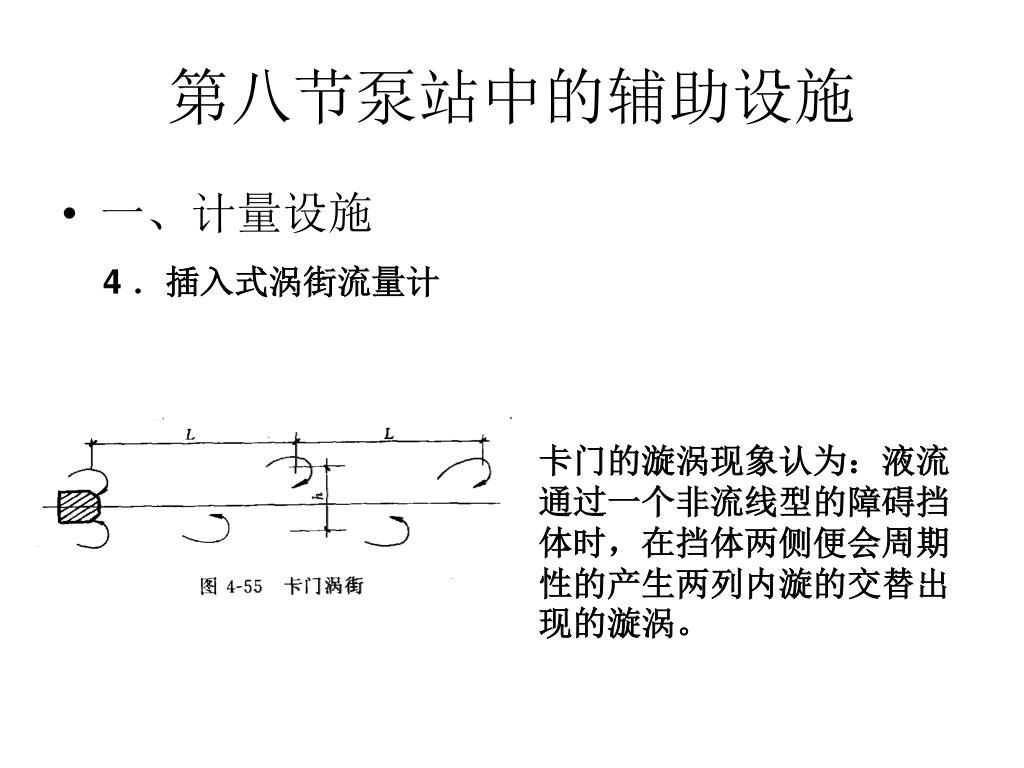

4 .插入式涡街流量计

卡门的漩涡现象认为:液流通过一个非流线型的障碍挡体时,在挡体两侧便会周期性的产生两列内漩的交替出现的漩涡。

slide19
第八节泵站中的辅助设施
  • 一、计量设施

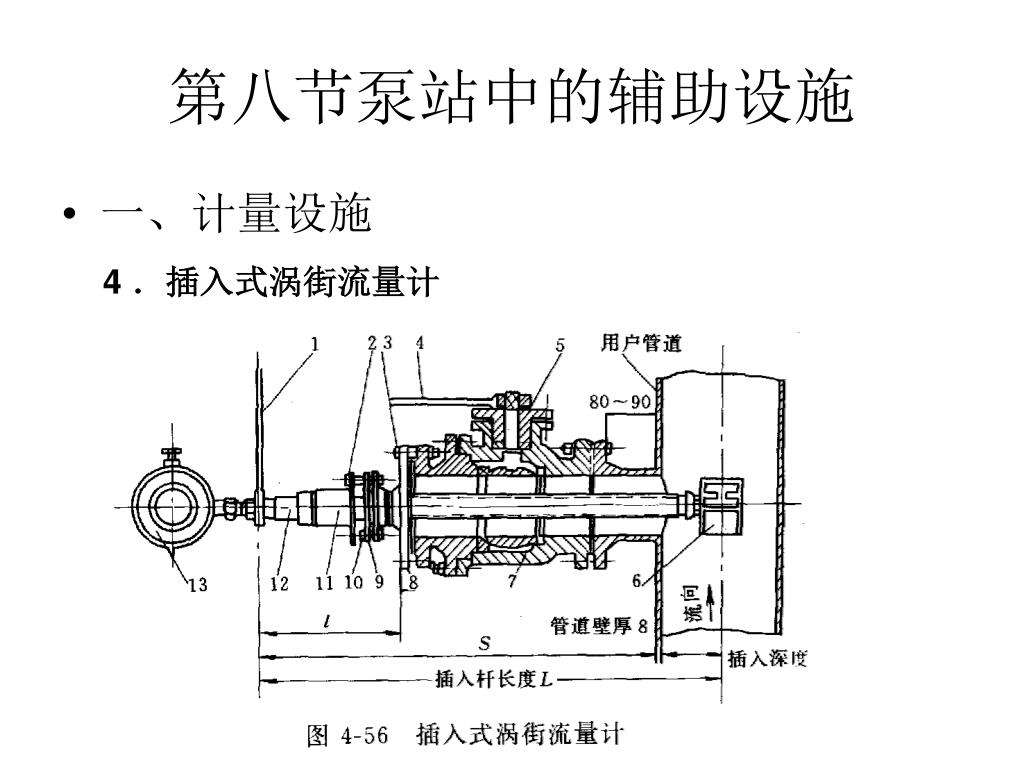

4 .插入式涡街流量计

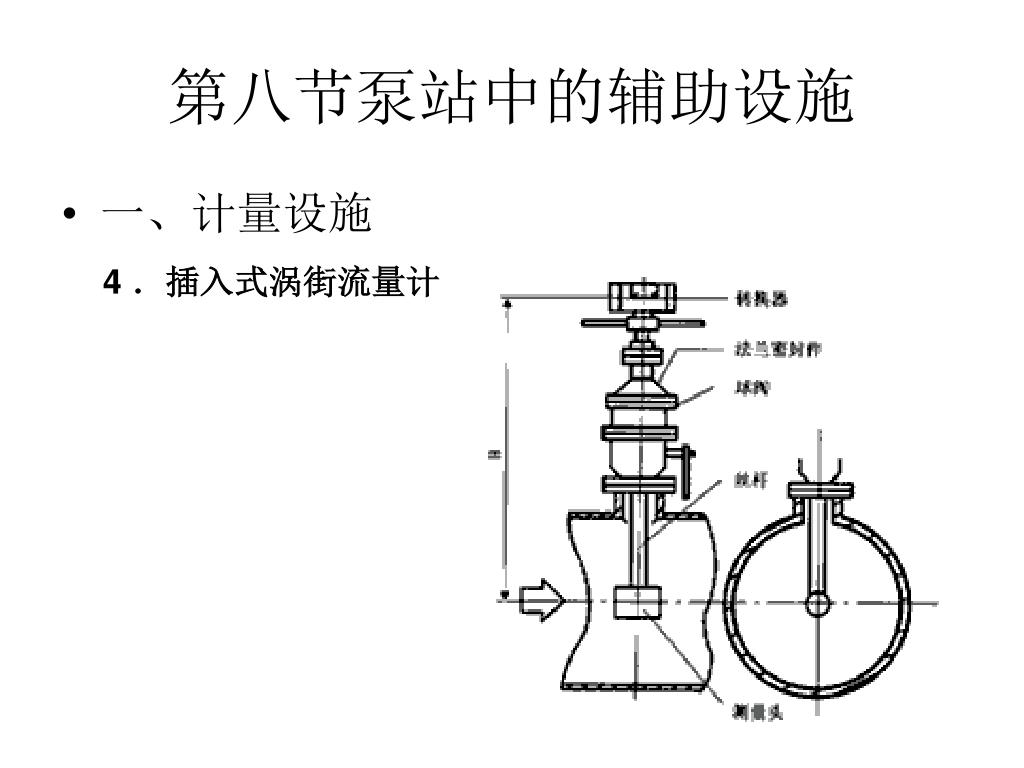

slide20
第八节泵站中的辅助设施
  • 一、计量设施

4 .插入式涡街流量计

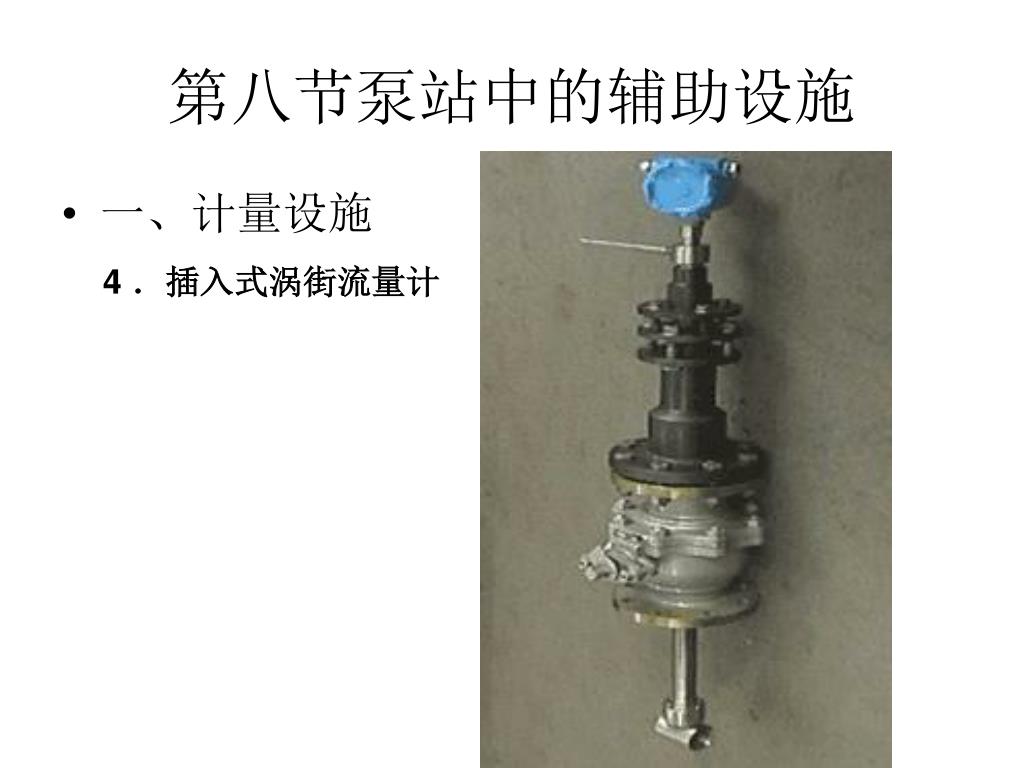

slide21
第八节泵站中的辅助设施
  • 一、计量设施

4 .插入式涡街流量计

slide22

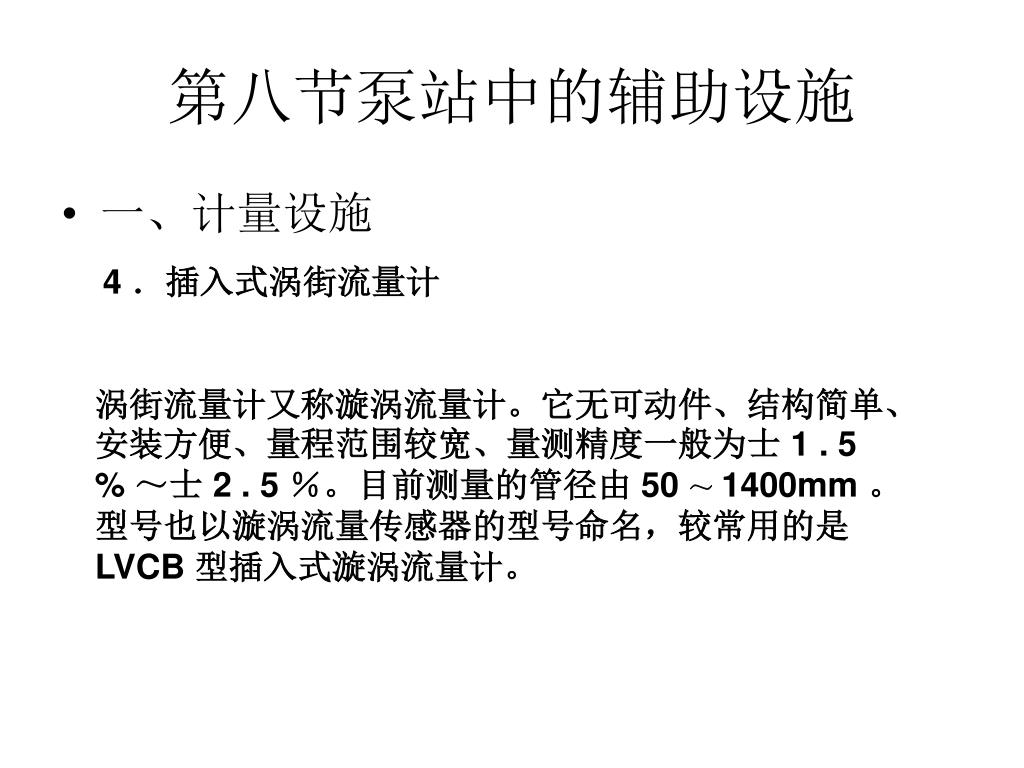

第八节泵站中的辅助设施
  • 一、计量设施

4 .插入式涡街流量计

涡街流量计又称漩涡流量计。它无可动件、结构简单、安装方便、量程范围较宽、量测精度一般为士 1 . 5 % ~士 2 . 5 %。目前测量的管径由 50 ~1400mm 。型号也以漩涡流量传感器的型号命名,较常用的是 LVCB 型插入式漩涡流量计。

slide23

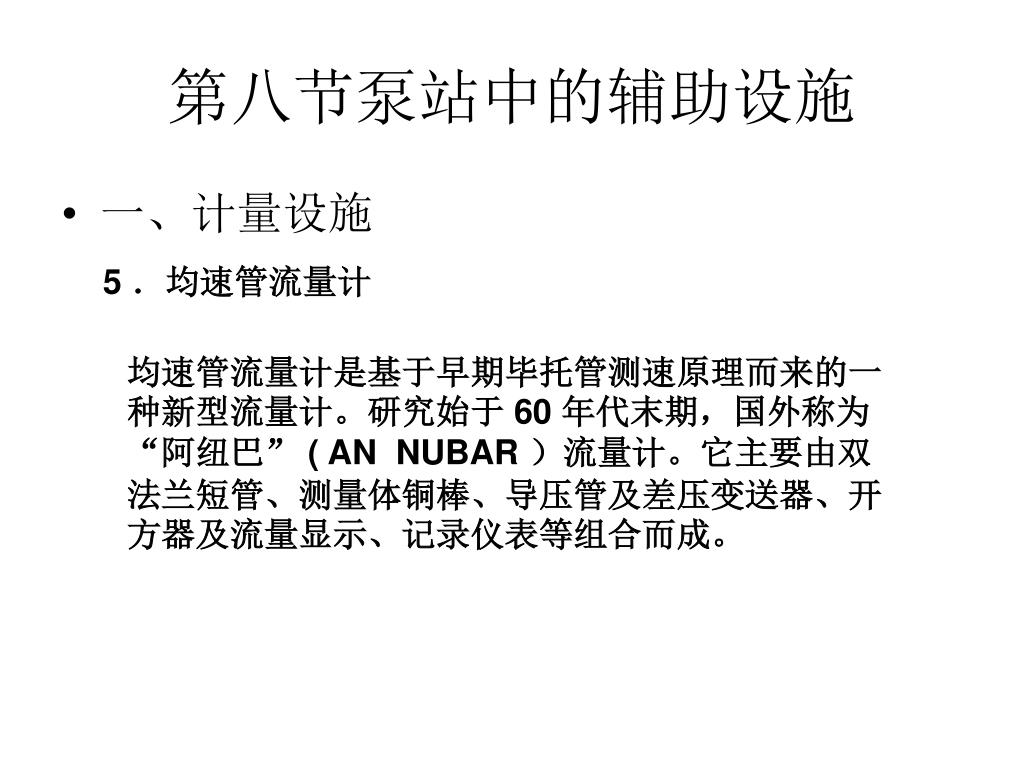

第八节泵站中的辅助设施
  • 一、计量设施

5 .均速管流量计

均速管流量计是基于早期毕托管测速原理而来的一种新型流量计。研究始于 60 年代末期,国外称为“阿纽巴” ( AN NUBAR )流量计。它主要由双法兰短管、测量体铜棒、导压管及差压变送器、开方器及流量显示、记录仪表等组合而成。

slide24
第八节泵站中的辅助设施
  • 一、计量设施

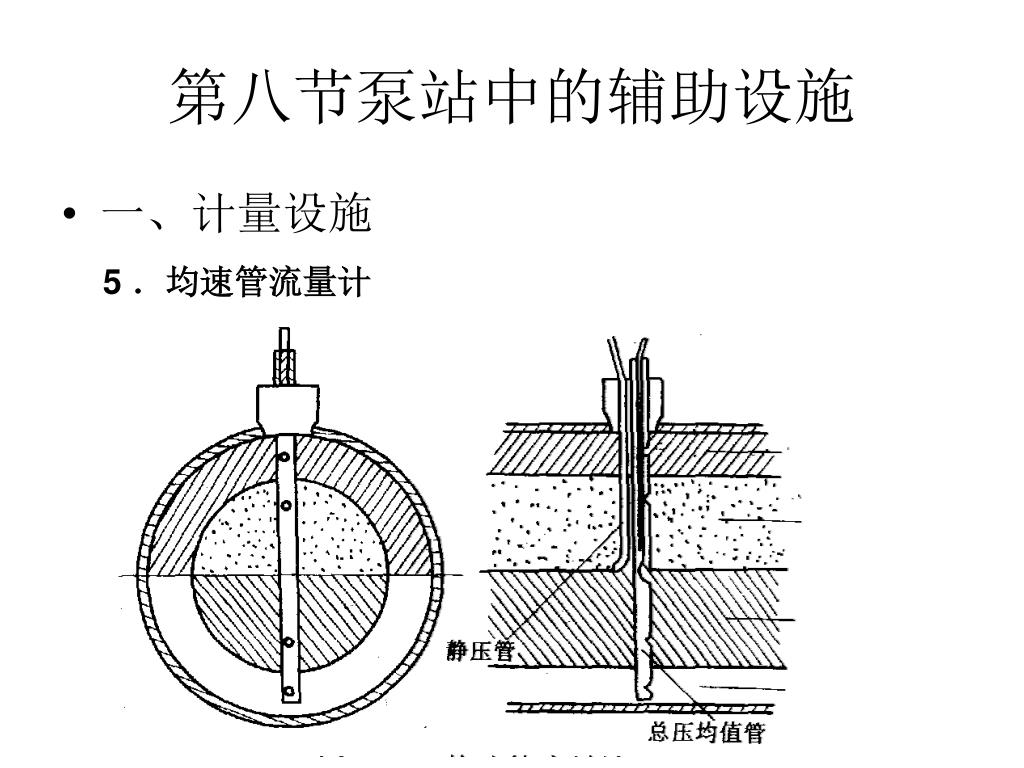

5 .均速管流量计

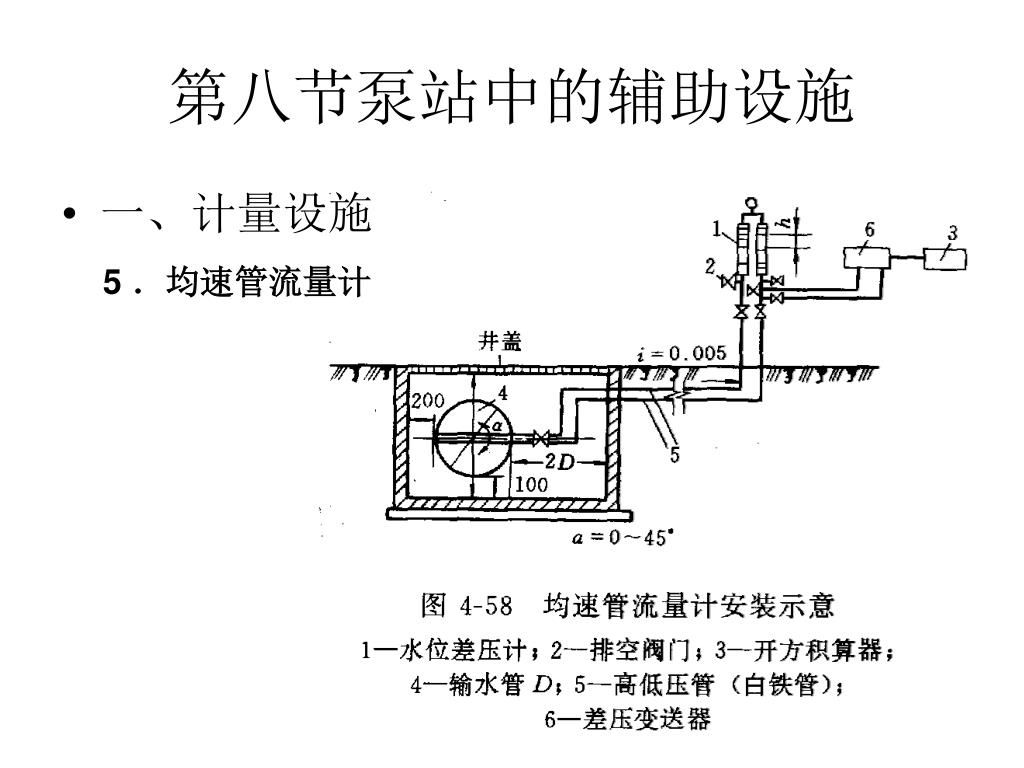

slide25
第八节泵站中的辅助设施
  • 一、计量设施

5 .均速管流量计

slide26
第八节泵站中的辅助设施
  • 二、引水(水泵充水)设施

人工引水

1 .吸水管带有底阀:

用压水管中的水倒灌引水

slide27
第八节泵站中的辅助设施
  • 二、引水(水泵充水)设施

2 .吸水管上不装底阀的水泵有下述引水方法:

( 1 )真空泵引水

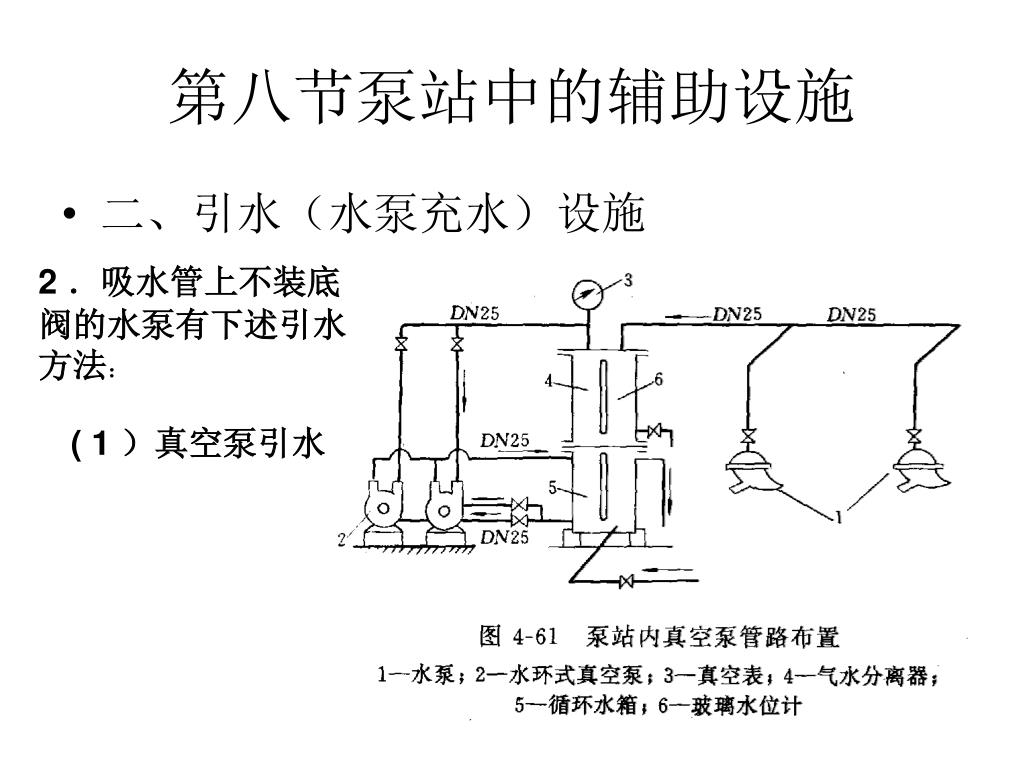

slide28
第八节泵站中的辅助设施
  • 二、引水(水泵充水)设施

2 .吸水管上不装底阀的水泵有下述引水方法:

( 1 )真空泵引水

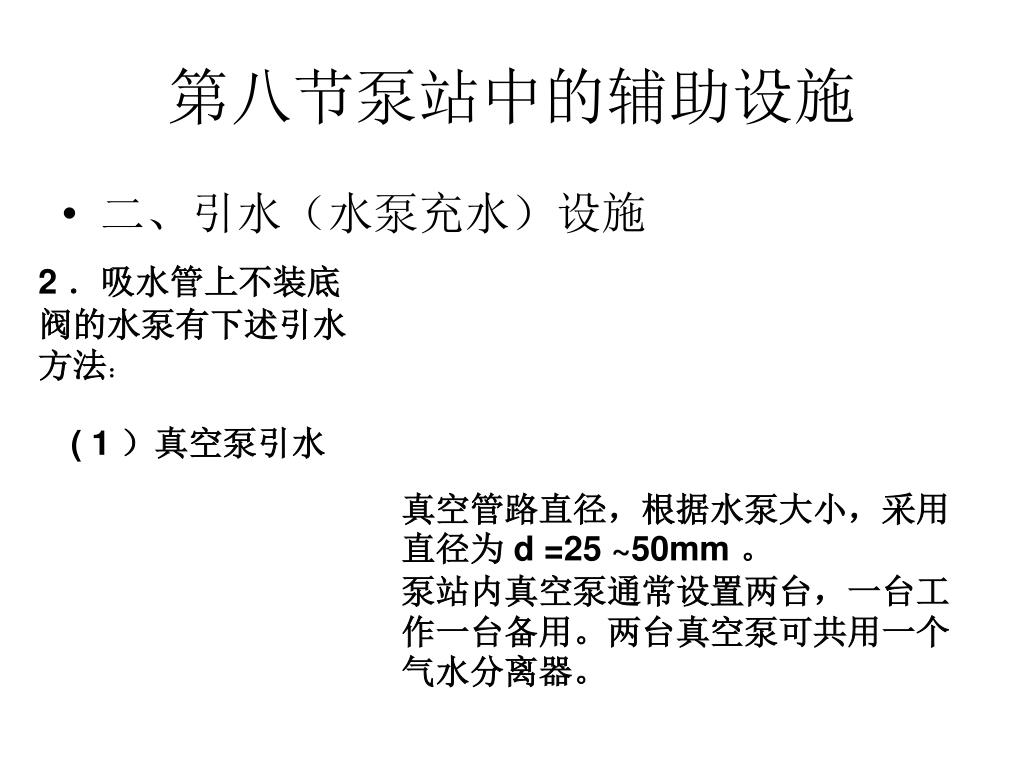

slide29

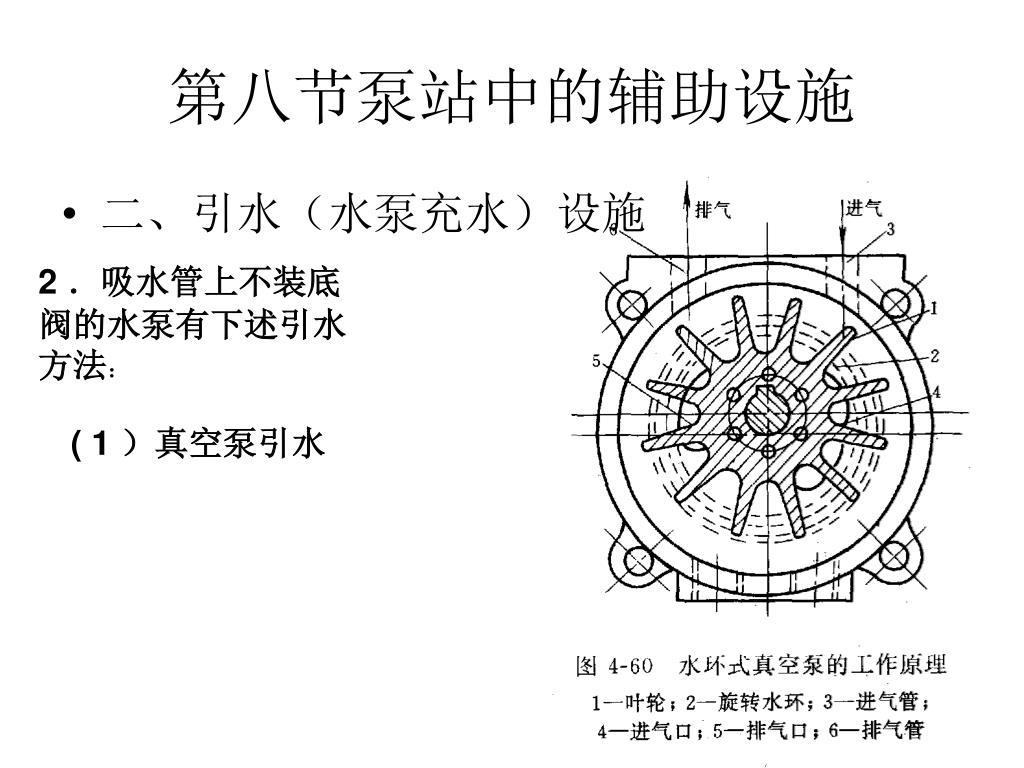

第八节泵站中的辅助设施
  • 二、引水(水泵充水)设施

2 .吸水管上不装底阀的水泵有下述引水方法:

( 1 )真空泵引水

真空管路直径,根据水泵大小,采用直径为 d =25 ~50mm 。

泵站内真空泵通常设置两台,一台工作一台备用。两台真空泵可共用一个气水分离器。

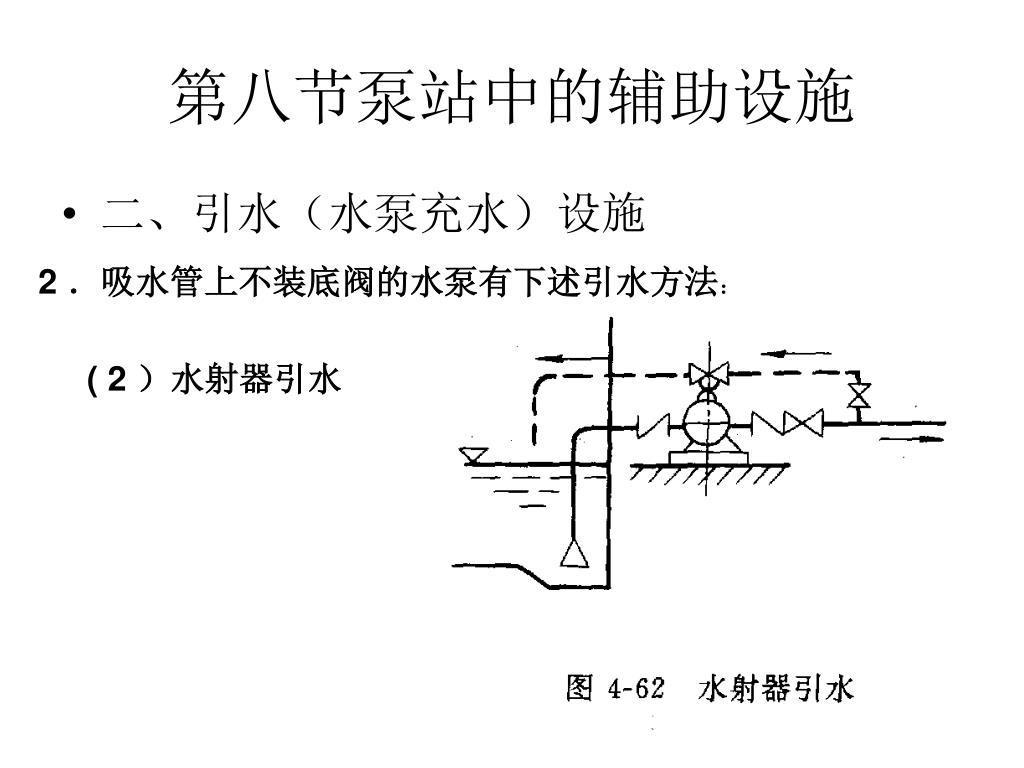

slide30
第八节泵站中的辅助设施
  • 二、引水(水泵充水)设施

2 .吸水管上不装底阀的水泵有下述引水方法:

( 2 )水射器引水

slide31

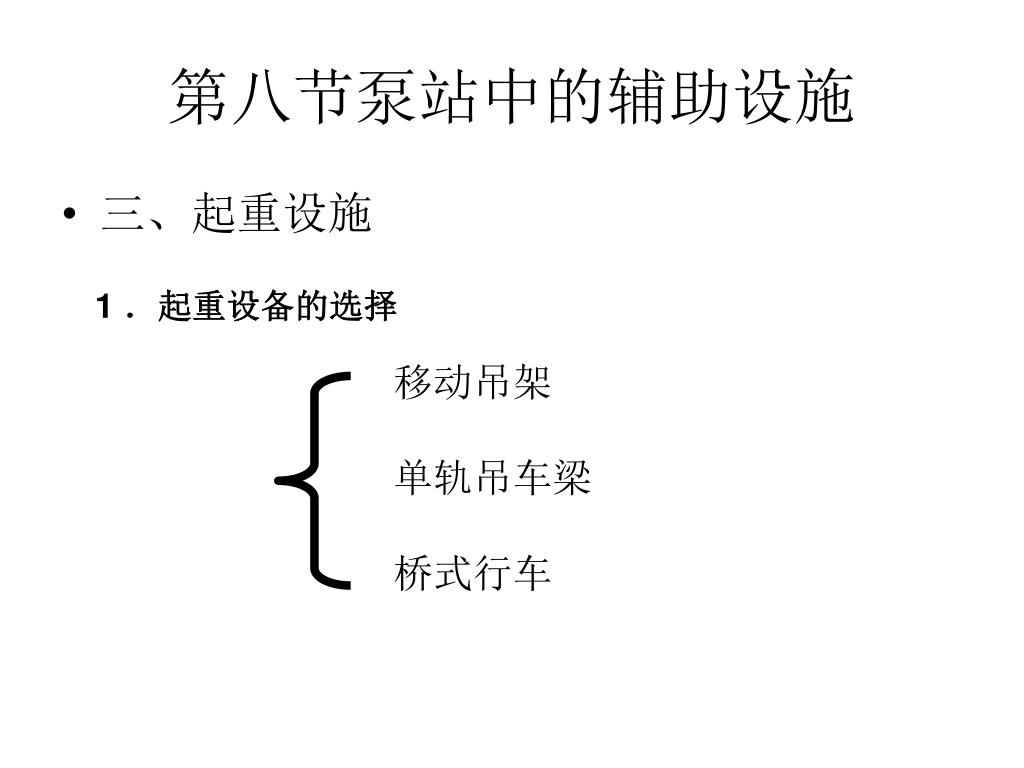

第八节泵站中的辅助设施
  • 三、起重设施

1 .起重设备的选择

移动吊架

单轨吊车梁

桥式行车

slide32

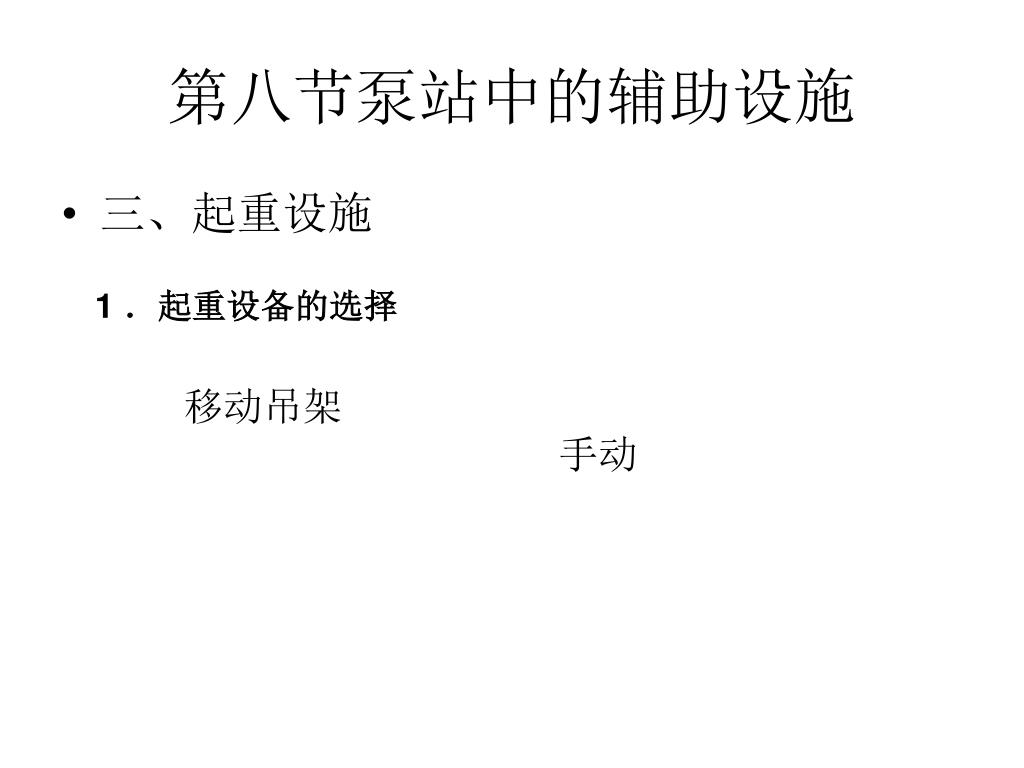

第八节泵站中的辅助设施
  • 三、起重设施

1 .起重设备的选择

移动吊架

手动

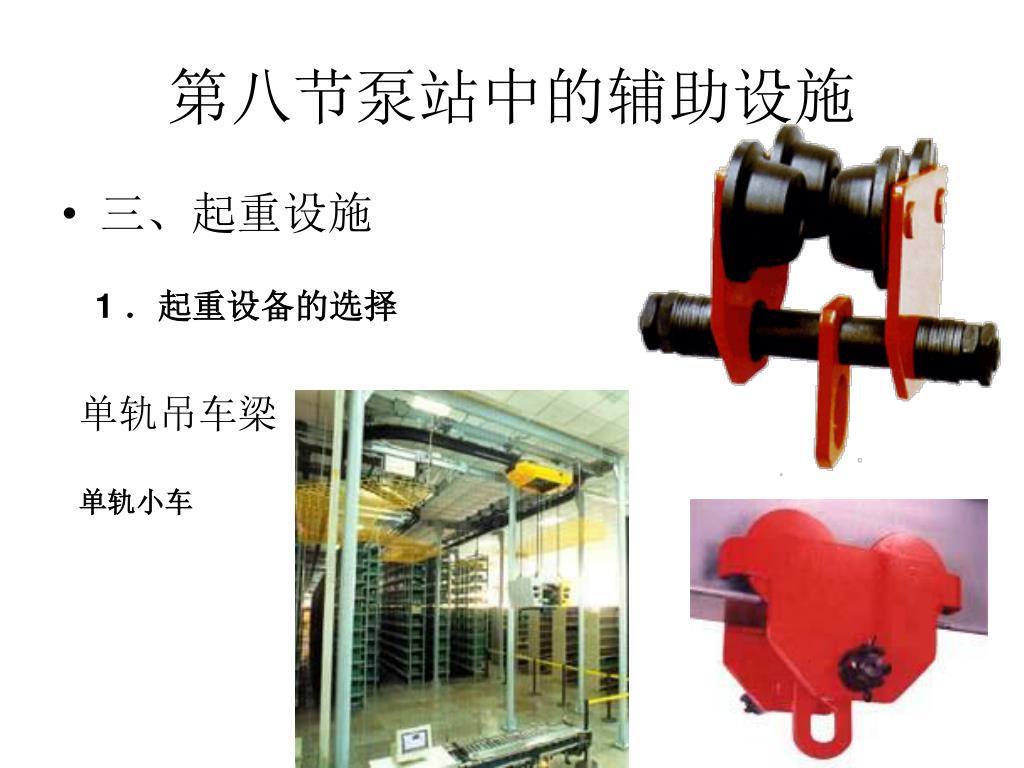

slide33
第八节泵站中的辅助设施
  • 三、起重设施

1 .起重设备的选择

单轨吊车梁

单轨小车

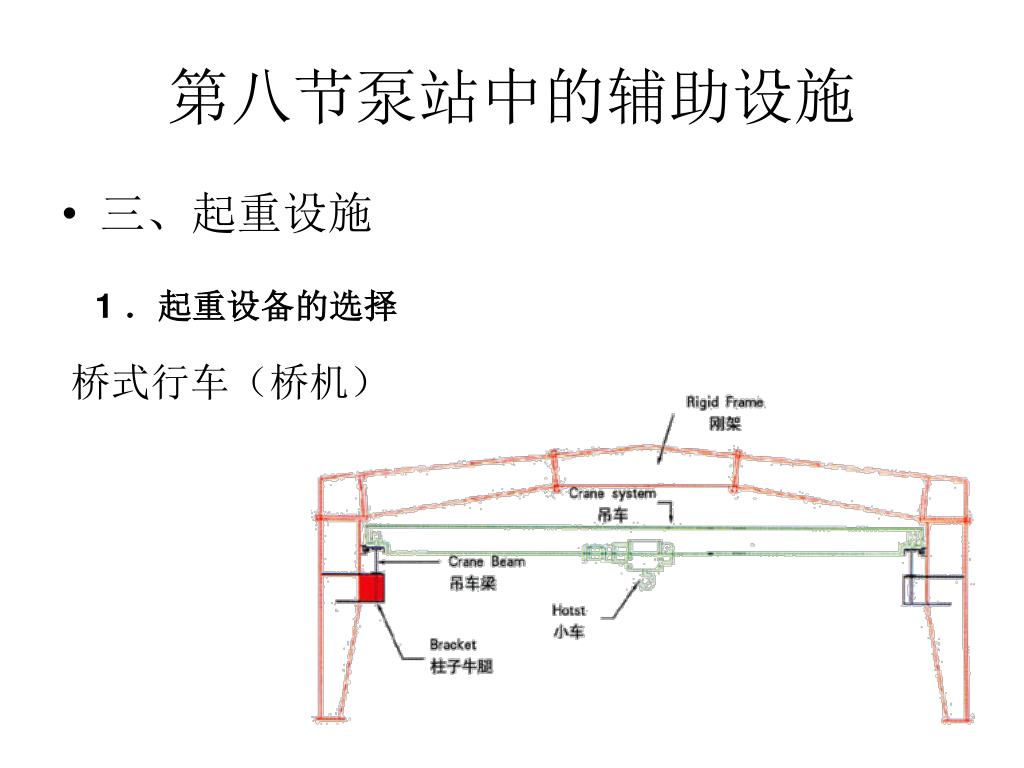

slide34
第八节泵站中的辅助设施
  • 三、起重设施

1 .起重设备的选择

桥式行车(桥机)

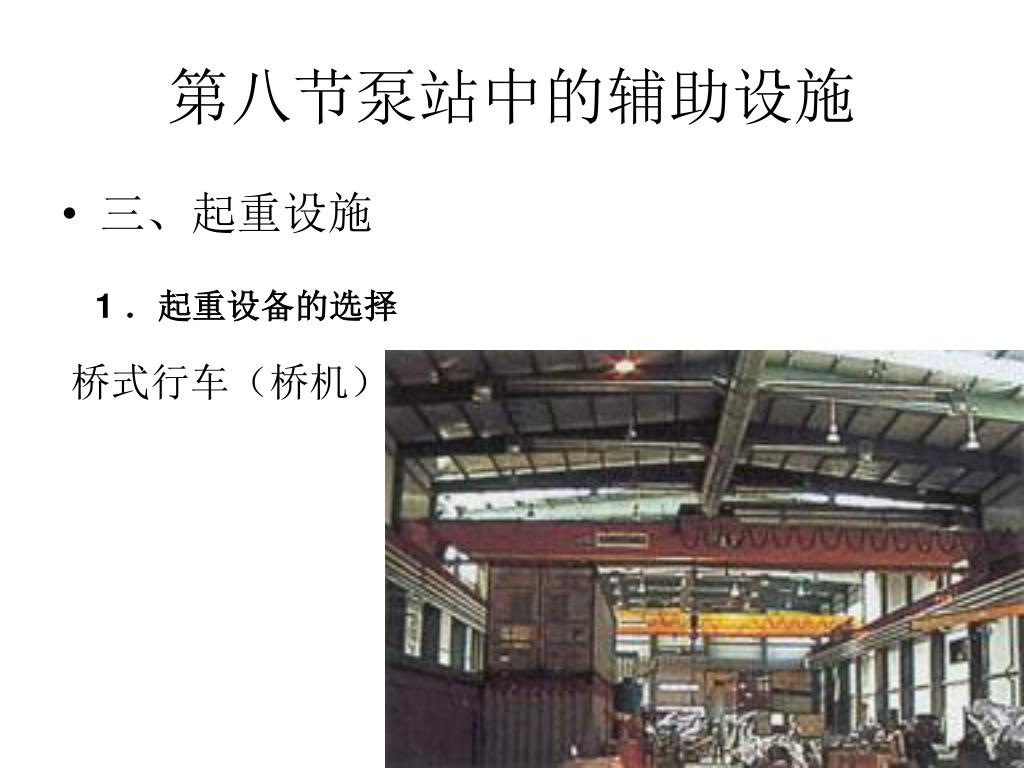

slide35
第八节泵站中的辅助设施
  • 三、起重设施

1 .起重设备的选择

桥式行车(桥机)

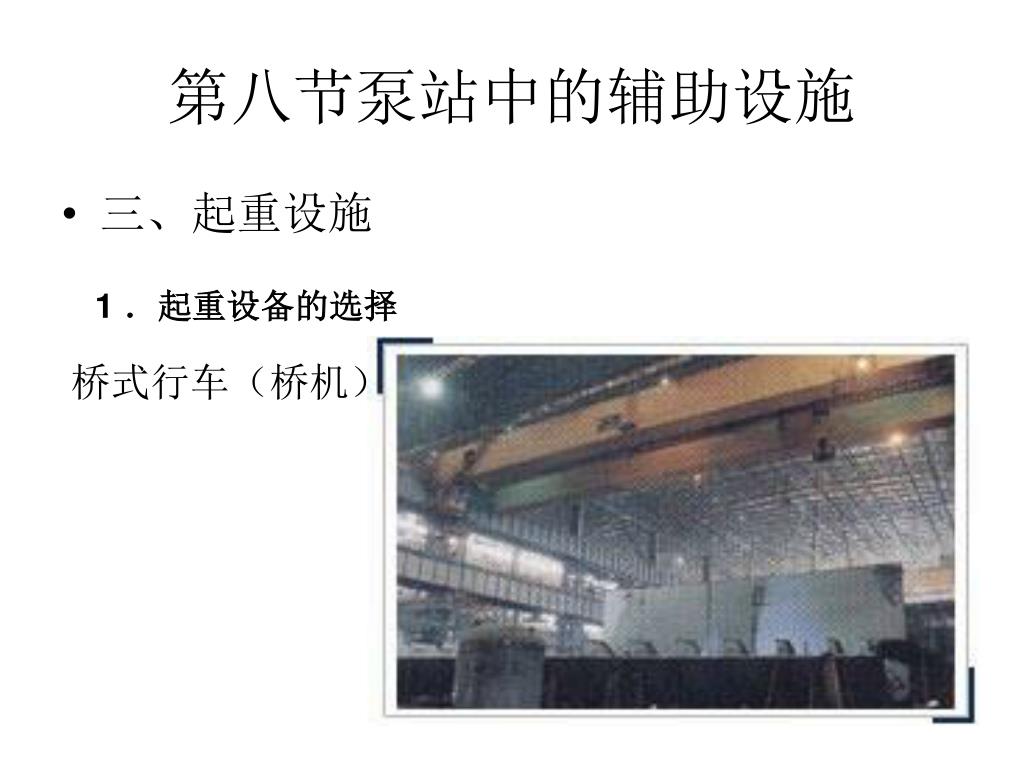

slide36
第八节泵站中的辅助设施
  • 三、起重设施

1 .起重设备的选择

桥式行车(桥机)

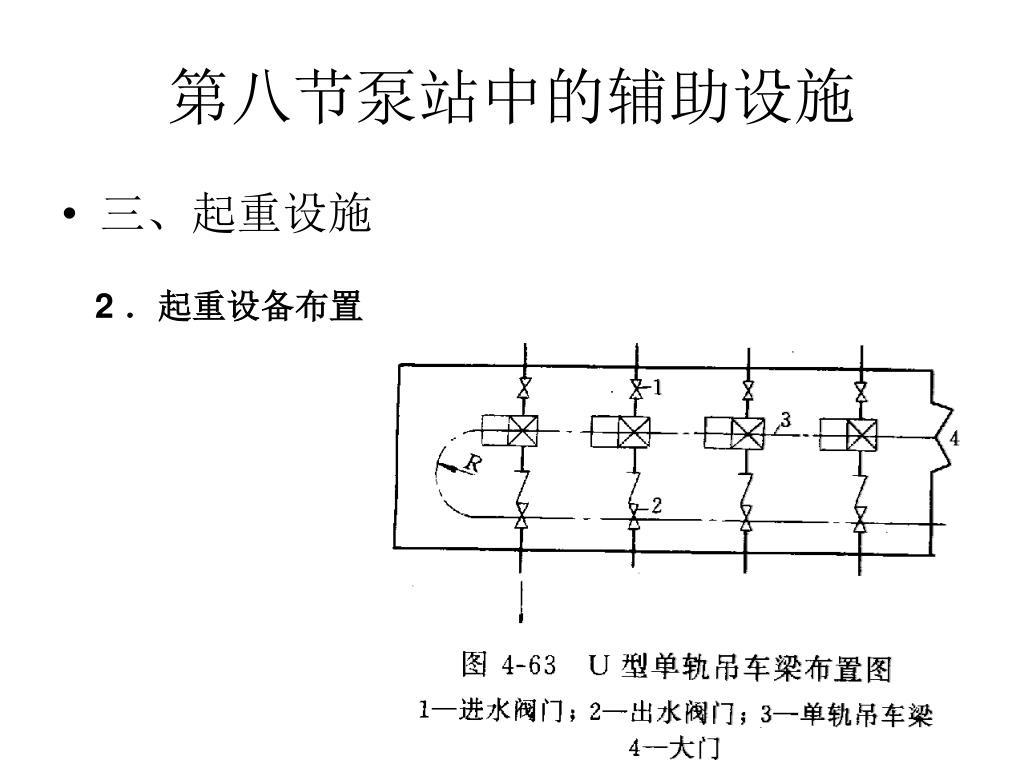

slide37
第八节泵站中的辅助设施
  • 三、起重设施

2 .起重设备布置

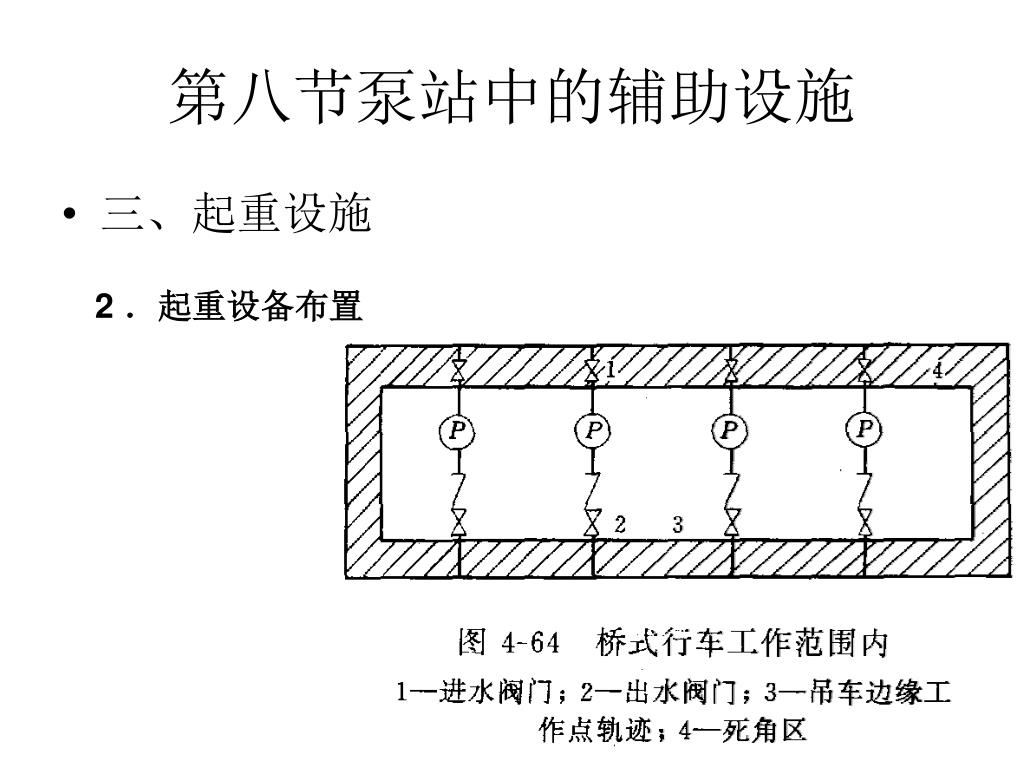

slide38
第八节泵站中的辅助设施
  • 三、起重设施

2 .起重设备布置

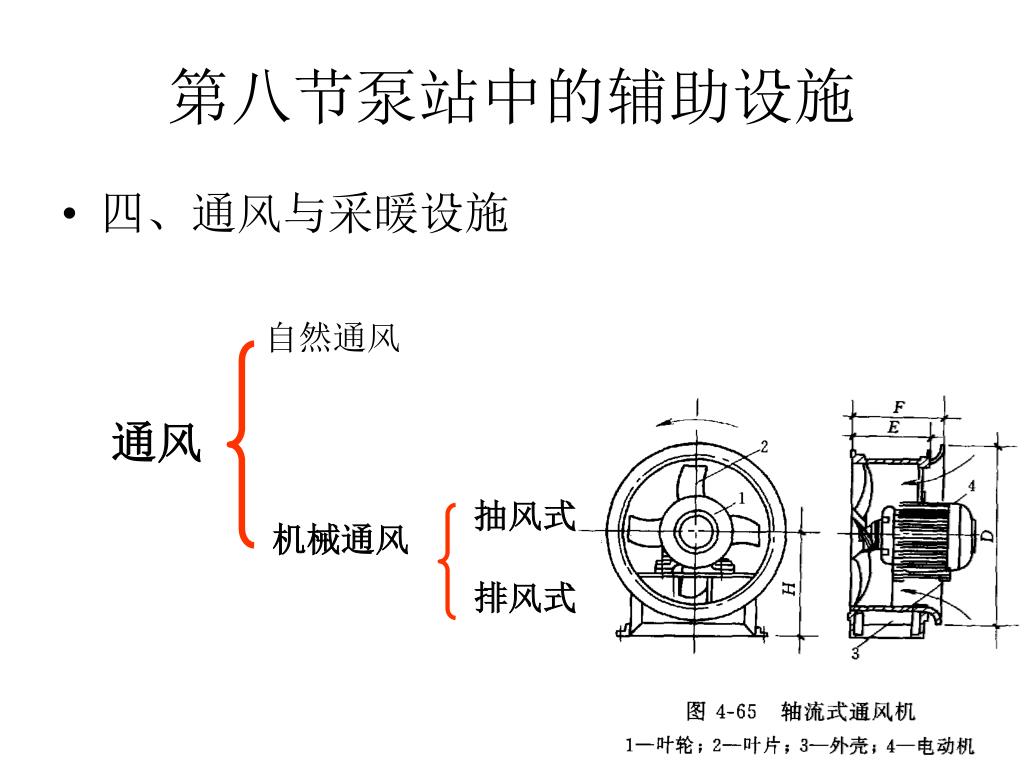

slide39
第八节泵站中的辅助设施
  • 四、通风与采暖设施

自然通风

通风

抽风式

排风式

机械通风

slide40

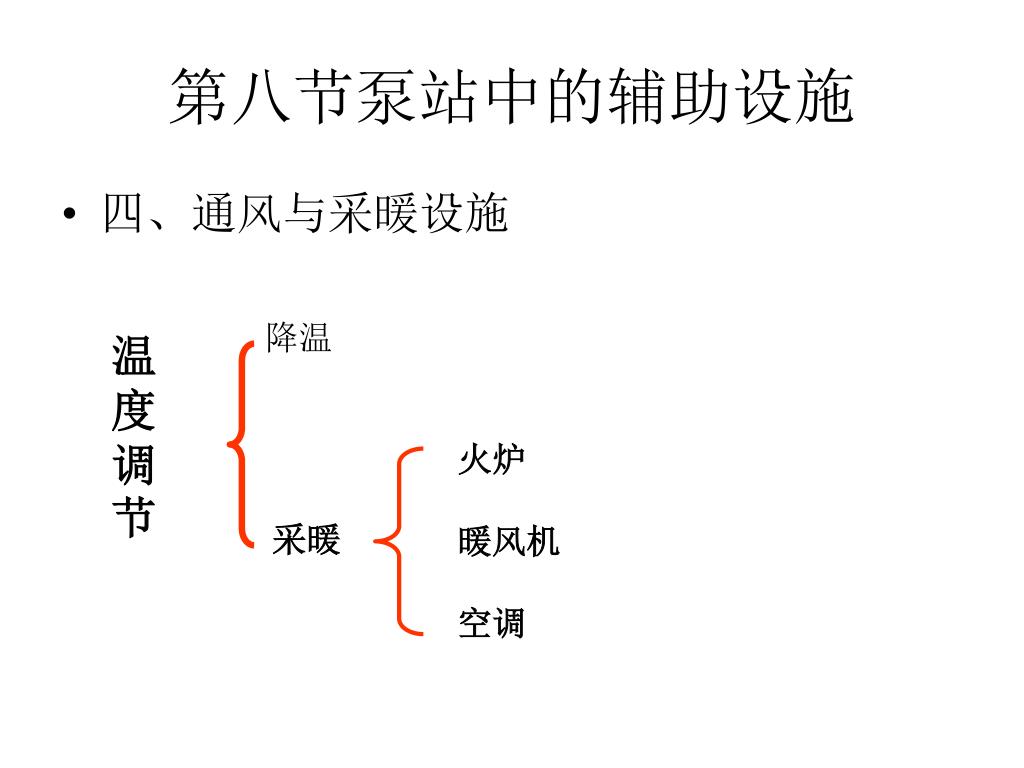

第八节泵站中的辅助设施
  • 四、通风与采暖设施

降温

温度调节

火炉

暖风机

空调

采暖

slide41

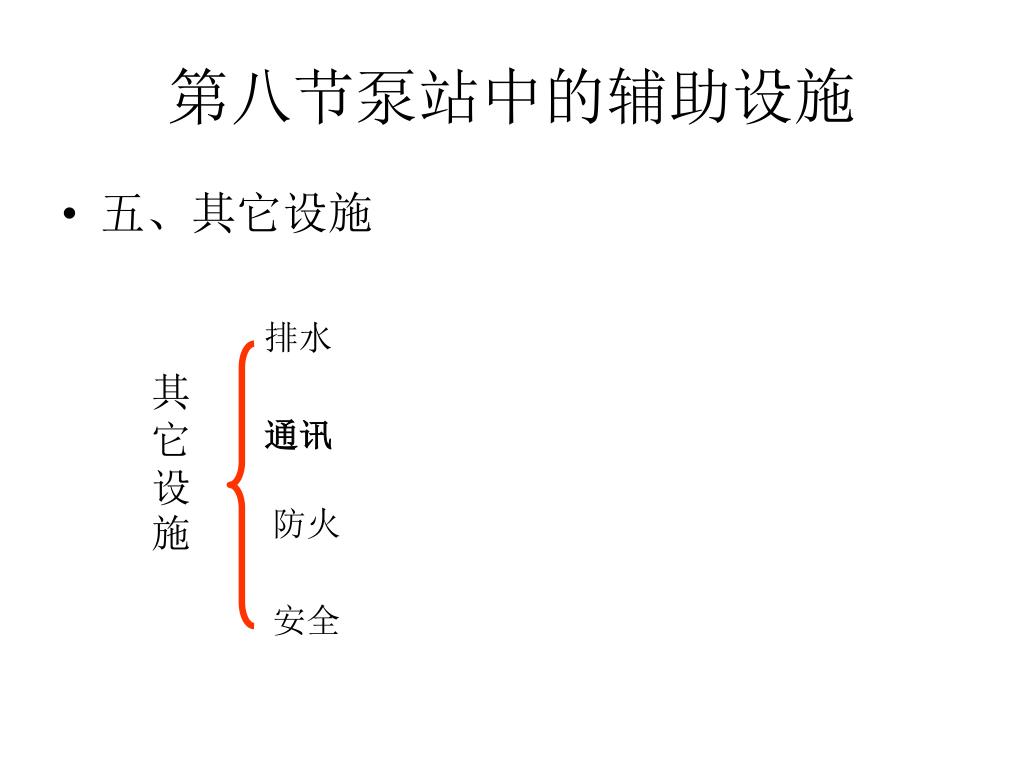

第八节泵站中的辅助设施
  • 五、其它设施

排水

其它设施

通讯

防火

安全

slide42

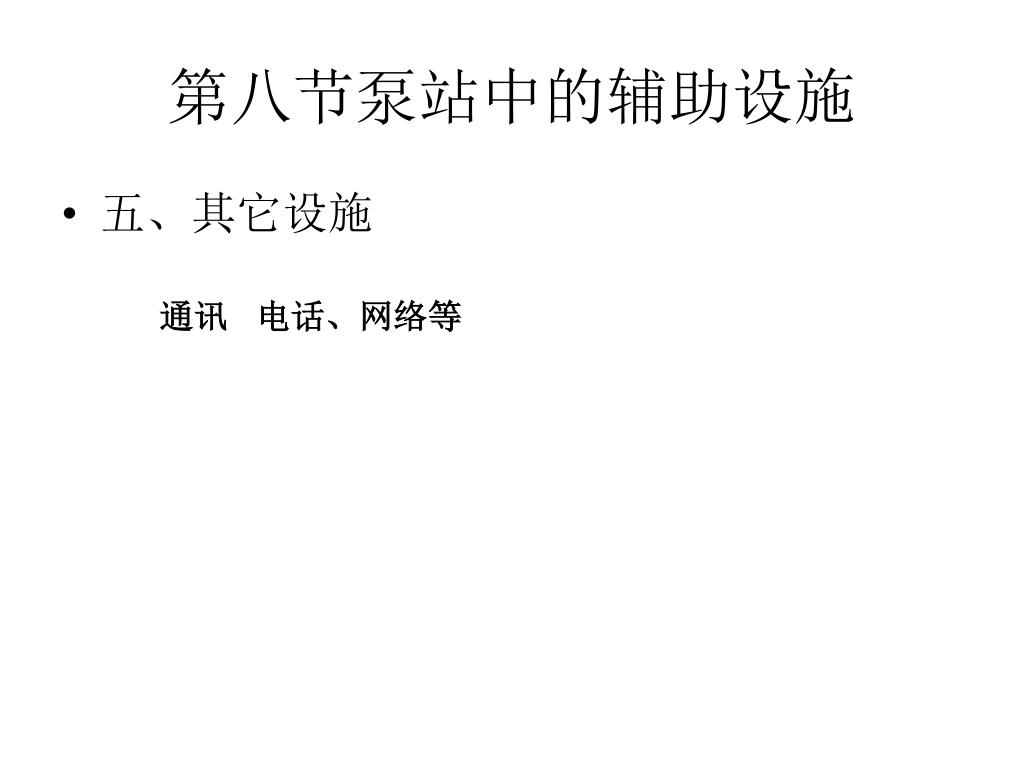

第八节泵站中的辅助设施
  • 五、其它设施

通讯 电话、网络等

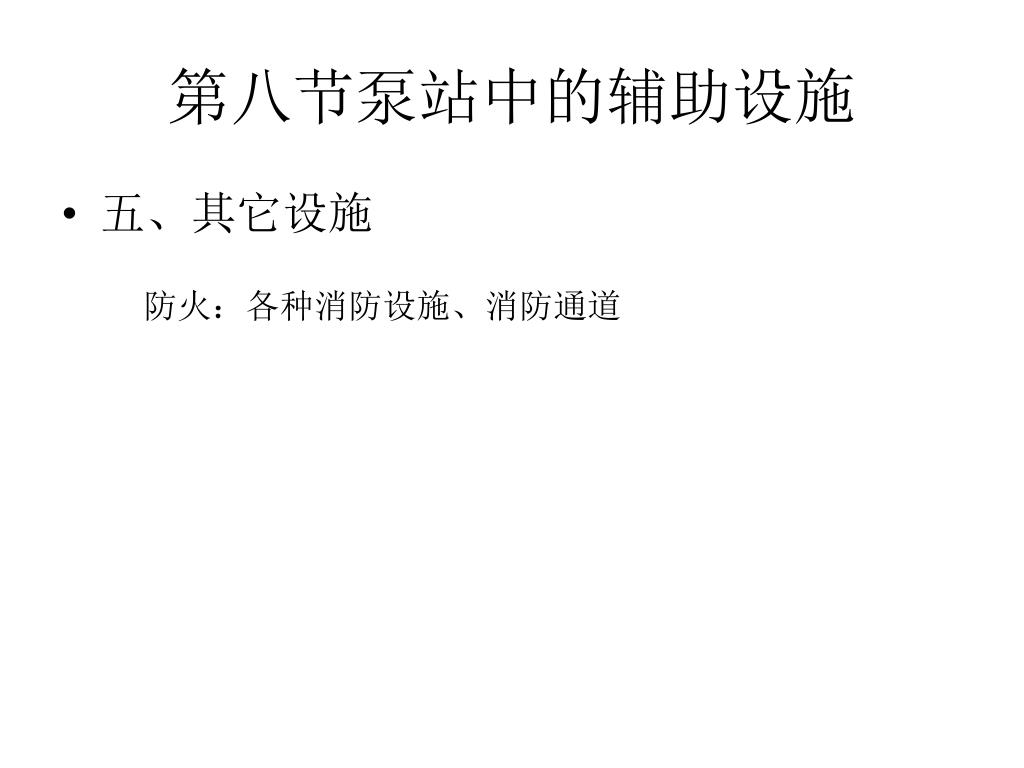

slide43
第八节泵站中的辅助设施
  • 五、其它设施

防火:各种消防设施、消防通道

slide44
第八节泵站中的辅助设施
  • 五、其它设施

其它安全设施

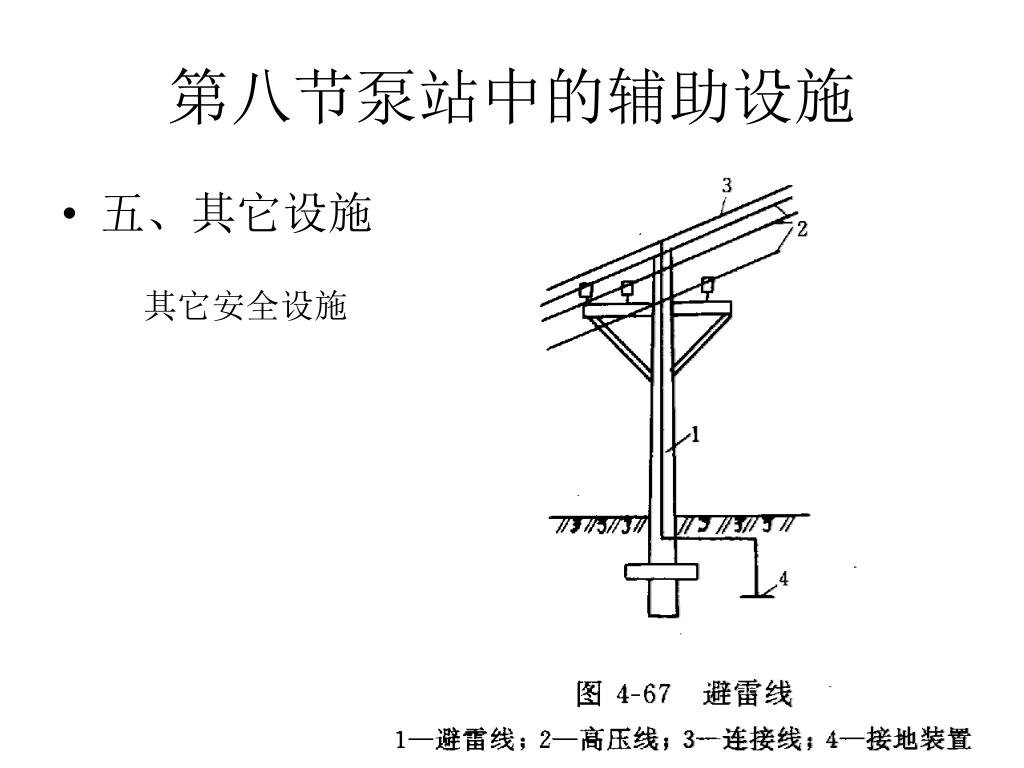

slide45
第八节泵站中的辅助设施
  • 五、其它设施

其它安全设施

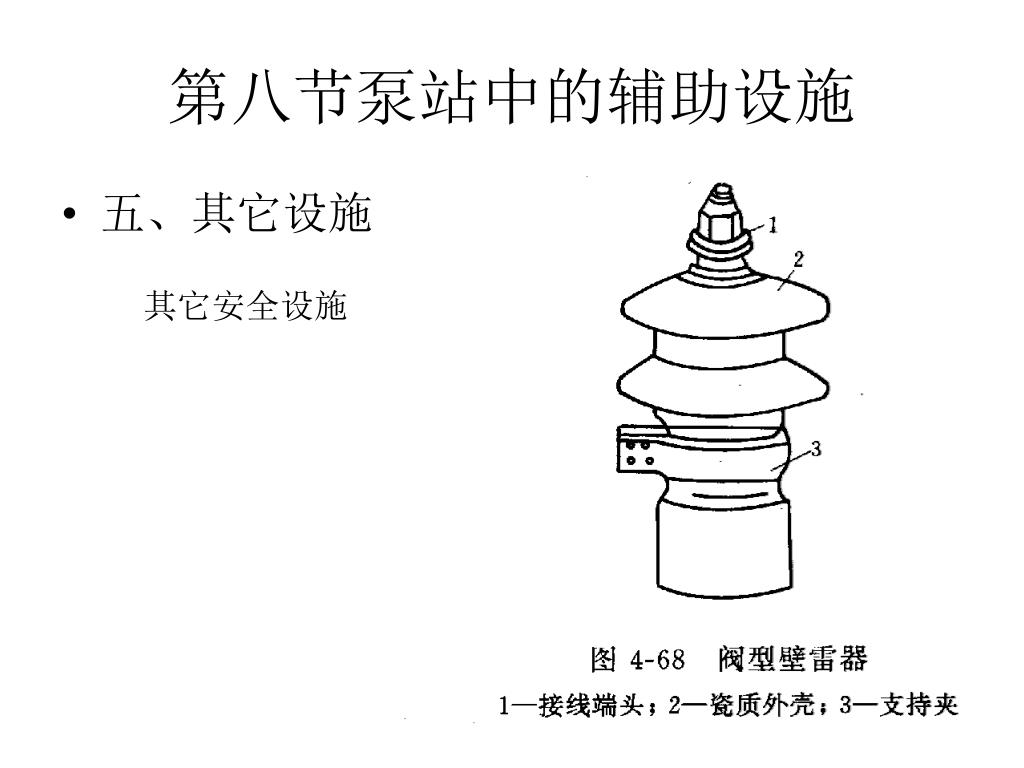

slide46
第八节泵站中的辅助设施
  • 五、其它设施

其它安全设施

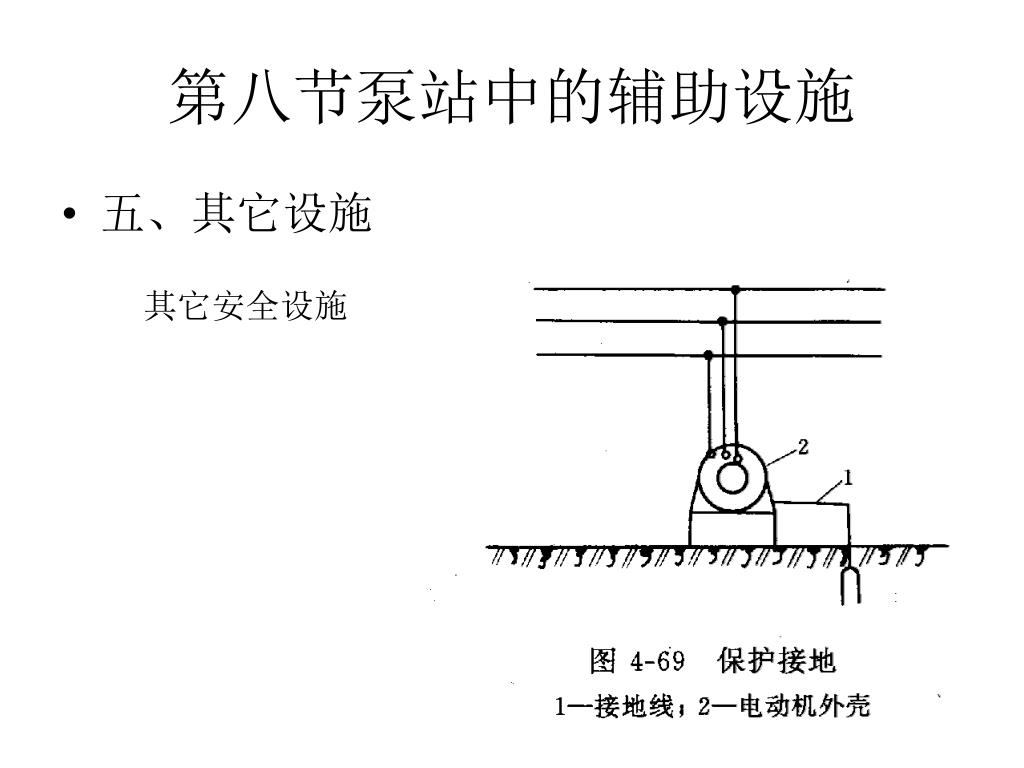

slide47
第八节泵站中的辅助设施
  • 五、其它设施

其它安全设施

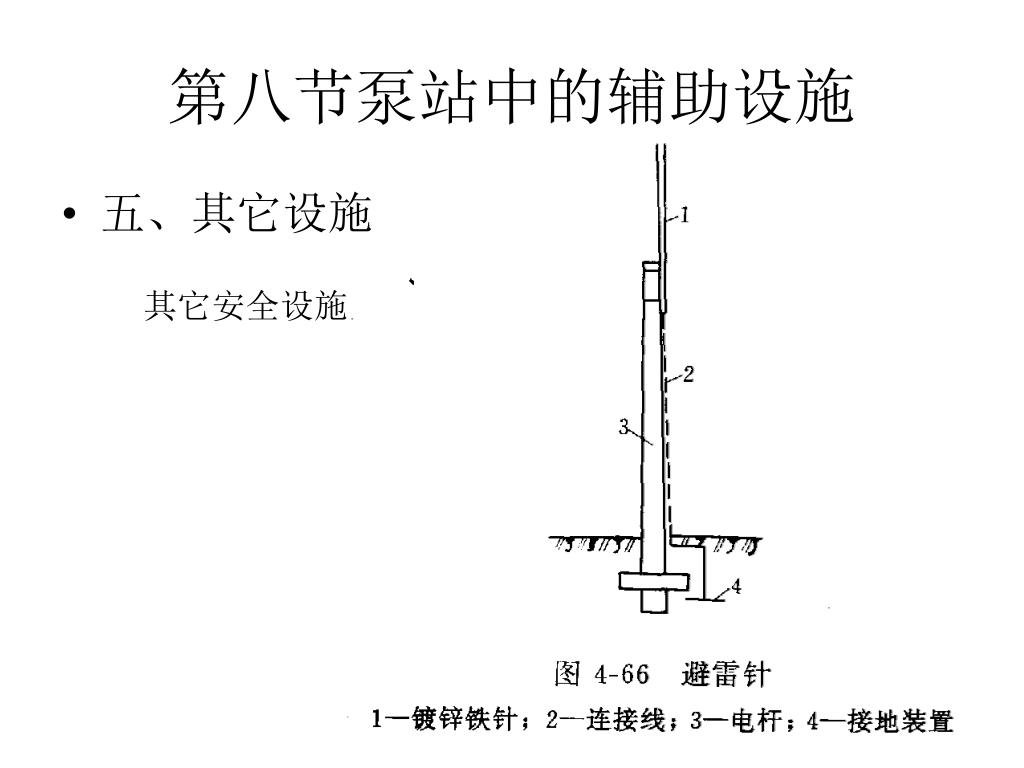

slide48

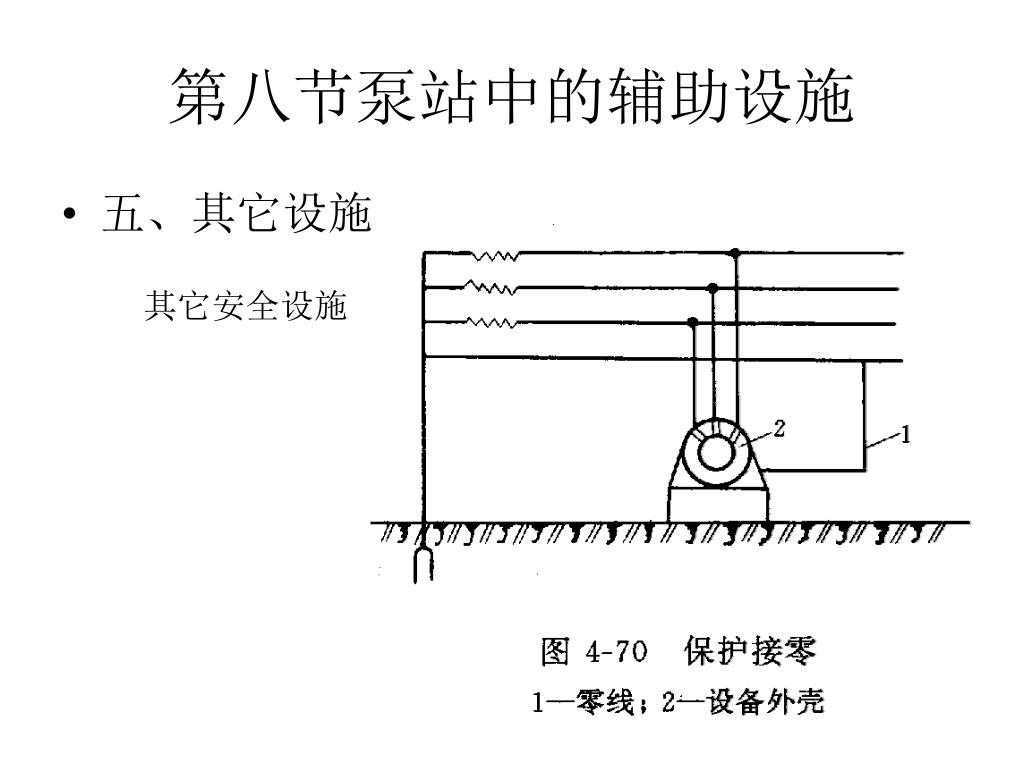

第八节泵站中的辅助设施
  • 五、其它设施

其它安全设施
