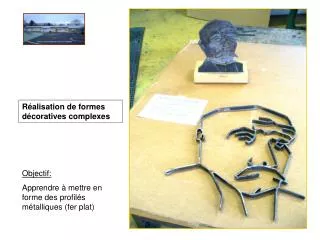

  1. Atelier de métallerie SEGPA G. Clemenceau à CERIZAY Réalisation de formes décoratives complexes Objectif: Apprendre à mettre en forme des profilés métalliques (fer plat)

  2. MISE EN FORME DES MATERIAUX : LA CONFORMATION Cette technique consiste à modifier la direction de la matière (*) Dans ce 1er cas d’étude, La direction matière est en ligne droite (*) on parle aussi de direction d’origine ou initiale voire même, de direction de départ ou bien encore, de direction d’entrée. Tous se rapportent à la modification de l’état de la matière.

  3. REGLE GENERALE : Pour tous les cas d’une conformation en ligne simple On observe un changement de direction de la matière Autour d’un point de rotation, et Suivant un angle Angle de direction

  4. 2 solutions sont possibles

  5. 1ère solution 2ème solution Un plan de coupe X Un angle de conformation Suivant une position particulière Positionnant un centre virtuel

  6. Définition du plan de coupe pour cette première solution Il se trouve sur la bissectrice de l’angle des deux parties de la pièce Plan de coupe sur la bissectrice Rappel : la construction de la bissectrice permet de partager un angle en deux secteurs égaux

  7. Définition du plan de coupe pour cette première solution Il se trouve sur la bissectrice de l’angle des deux parties de la pièce Plan de coupe sur la bissectrice Rappel : la construction de la bissectrice permet de partager un angle en deux secteurs égaux

  8. CONCLUSION Cette solution 1 ; Oblige à la réalisation de deux pièces qui doivent être coupées suivant un angle semblable. Donc ; un temps de fabrication important Car il impose : - Un assemblage par soudure - Une finition par meulage et limage • Cependant, cette solution sera nécessaire dans 2 cas : • l’assemblage en angle fermé de 2 pièces sans rayon de courbure ou avec rayon faible - la limitation de la longueur d’éléments à mettre en forme. (difficulté de manipulation)

  9. Revenons à cette solution 2 Elle met en évidence l’idée d’un rayon de courbure X

  10. Cette courbure amène à la prise en compte de 2 points de construction : - Le point de début de courbure - Le point de sortie de courbure Ces 2 points s’enchaîneront dans le cas d’étude d’une ligne courbe de grand rayon

  11. RÉSUMÉ Réalisation en 2 éléments soudés Réalisation en 1 seul élément coudé

  12. MISE EN FORME DES MATERIAUX : Dans un 2ème cas d’étude, nous aborderons LA CONFORMATION De la pièce en lignes composées : droites et courbes Mais avant cela, rappelons les techniques générales de mise en forme des matériaux

  13. La conformation des matériaux • On parle de COUDAGE sur les fers ou profilés pleins (fer plat, fer carré, fer rond) On parlera aussi de VOLUTAGE sur ces profilés

  14. La conformation des matériaux • On parle de COUDAGE sur les fers ou profilés pleins(fer plat, fer carré, fer rond) • On parle aussi de VOLUTAGE sur ces profilés • On parle de CINTRAGE sur les sections creuses* (tube rond, carré, rectangulaire) * Parfois aussi sur les profilés, ex : fer cornière comme pour les bordures du plateau de la table haute gros fer I comme pour les fers de la charpente couverture de l’atelier

  15. La conformation des matériaux • On parle de COUDAGE sur les fers ou profiléspleins (fer plat, fer carré, fer rond) • On parle aussi de VOLUTAGE sur ces profilés • On parle de CINTRAGE sur les sections creuses*(tube rond, carré, rectangulaire) • On parle de PLIAGEsur les produits plats(tôle lisse, nervurée ou striée, perforée) • On parlera aussi de ROULAGE et CROQUAGE CARROSSAGE, EMBOUTISSAGE, MOLETAGE pour les tôles * Parfois aussi sur les profilés, ex : fer cornière comme pour les bordures du plateau de la table haute fer I comme pour les fers de la charpente couverture de l’atelier

  16. La conformation des matériaux • On parle de COUDAGE sur les fers ou profiléspleins (fer plat, fer carré, fer rond) • On parle aussi de VOLUTAGE sur ces profilés • On parle de CINTRAGE sur les sections creuses*(tube rond, carré, rectangulaire) • On parle de PLIAGE sur les produits plats(tôle lisse, nervurée ou striée, perforée) • On parlera aussi de ROULAGE et croquage CARROSSAGE, EMBOUTISSAGE, MOLETAGE pour les tôles * Parfois aussi sur les profilés, ex : fer cornière comme pour les bordures du plateau de la table haute fer I comme pour les fers de la charpente couverture de l’atelier

  17. RÉSUMÉ
