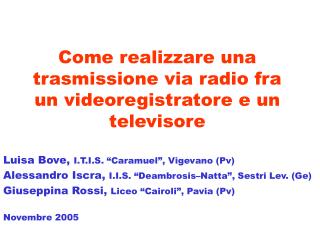

Come realizzare una trasmissione via radio fra un videoregistratore e un televisore

Come realizzare una trasmissione via radio fra un videoregistratore e un televisore

Luisa Bove, I.T.I.S. “Caramuel”, Vigevano (Pv)

Alessandro Iscra, I.I.S. “Deambrosis–Natta”, Sestri Lev. (Ge)

Giuseppina Rossi, Liceo “Cairoli”, Pavia (Pv)

Novembre 2005


Videoregistratore e televisore
Videoregistratore e televisore videoregistratore e un televisore

  • Un videoregistratore può essere collegato a un televisore tipicamente in 3 modi:

    • Tramite la presa SCART

    • Tramite i cavetti audio/video (o similari)

    • Tramite il cavo d’antenna.

Tipico retro di un videoregistratore

Connettore coassiale femmina

(dall’antenna)

Scart(s)

Connettore coassiale maschio

(radiofrequenza dal videoregistratore al TV)

Cavo di

alimentazione


Il collegamento con il cavo d’antenna videoregistratore e un televisore

  • Quando il collegamento è realizzato tramite il cavo d’antenna, il videoregistratore simula un’emittente televisiva e invia al televisore un segnale a radiofrequenza.

Retro del televisore

Cavo coassiale


Trasmettiamo via cavo… videoregistratore e un televisore

  • Scolleghiamo tutti i cavi dal videoregistratore, eccetto la connessione, tramite il solo cavo d’antenna, fra videoregistratore e televisore (e, ovviamente, il cavo di alimentazione).

  • Riproduciamo una videocassetta.

  • Sintonizziamo un programma del televisore sul canale trasmesso dal videoregistratore.

  • Il televisore sta ricevendo il filmato tramite un segnale a radiofrequenza.


Tagliamo il cavo videoregistratore e un televisore

  • Se tagliamo il cavo coassiale (dopo aver costruito o acquistato un cavo di ricambio economico) e ricaviamo da ogni spezzone una piccola antenna, possiamo osservare la trasmissione del segnale senza fili.

Retro del televisore

Lunghezza suggerita:

l/4


Alcuni esperimenti videoregistratore e un televisore

  • Data la debole potenza trasmessa possiamo realizzare:

    • Interessanti esperienze sulla polarizzazione;

    • Esperienze sulla trasmissione attraverso vari oggetti;

    • Costruire antenne migliori per incrementare la copertura.


Possibili problemi videoregistratore e un televisore

  • Il segnale ricevuto dal televisore potrebbe essere soggetto a interferenze da parte di emittenti televisive vicine.

  • In questo caso è necessario sintonizzare il televisore su un canale libero e, quindi, l’uscita a radiofrequenza del videoregistratore sullo stesso canale (consultare il proprio manuale d’uso).


Avvertenze videoregistratore e un televisore

  • Poiché videoregistratore e televisore sono alimentati tramite la tensione di rete, evitare il contatto diretto con i conduttori che costituiscono le antenne.

  • Le radiotrasmissioni sono soggette a forti vincoli legali. Non incrementare la potenza facendo uso di amplificatori.


Canali e frequenze videoregistratore e un televisore

  • I videoregistratori producono un segnale radio nella banda delle “frequenze ultra elevate” (UHF). Le frequenze sono indirettamente individuate tramite un identificativo numerico di canale N, compreso fra il numero 21 e il numero 69.

  • Il segnale video è trasmesso sulla frequenza

  • fV = 471,25 + (N – 21) × 8 MHz.

  • Il segnale audio è trasmesso sulla frequenza

  • fa = fV + 5,5 MHz.
