Presentation Transcript


L impression jet d encre

L’impression jet d’encre

La gestion de la couleur

La chaîne graphique

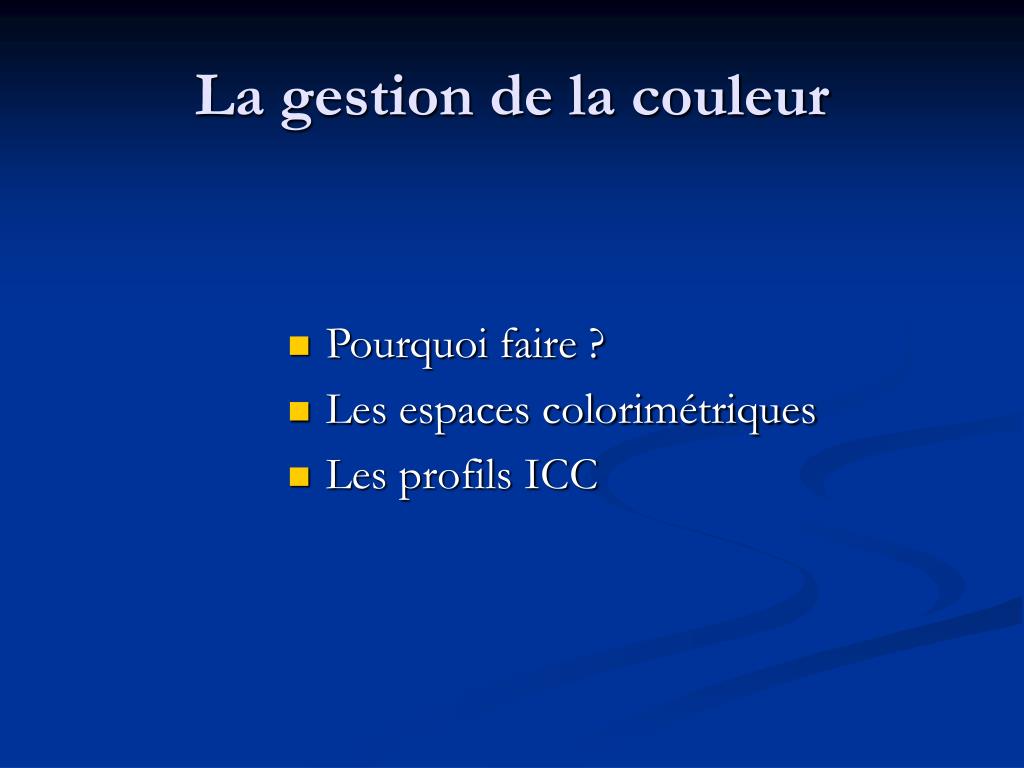

La gestion de la couleur

La gestion de la couleur

  • Pourquoi faire ?

  • Les espaces colorimétriques

  • Les profils ICC


L impression jet d encre

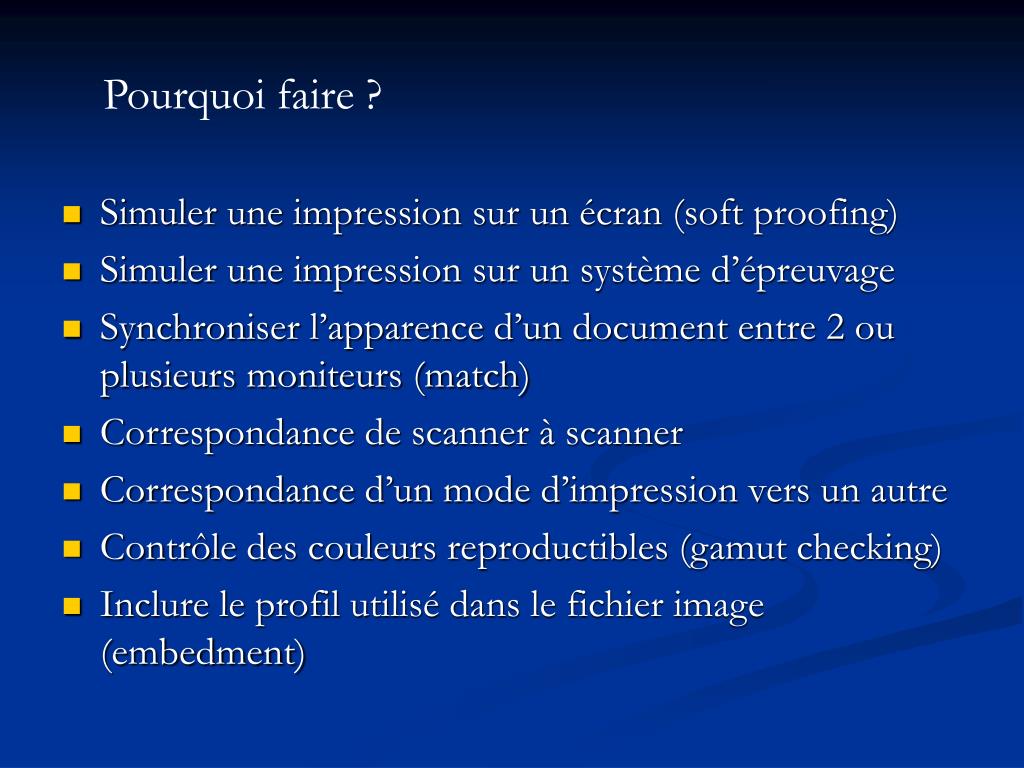

Pourquoi faire ?

  • Simuler une impression sur un écran (soft proofing)

  • Simuler une impression sur un système d’épreuvage

  • Synchroniser l’apparence d’un document entre 2 ou plusieurs moniteurs (match)

  • Correspondance de scanner à scanner

  • Correspondance d’un mode d’impression vers un autre

  • Contrôle des couleurs reproductibles (gamut checking)

  • Inclure le profil utilisé dans le fichier image (embedment)


Les espaces colorim triques gamut espace ind pendant

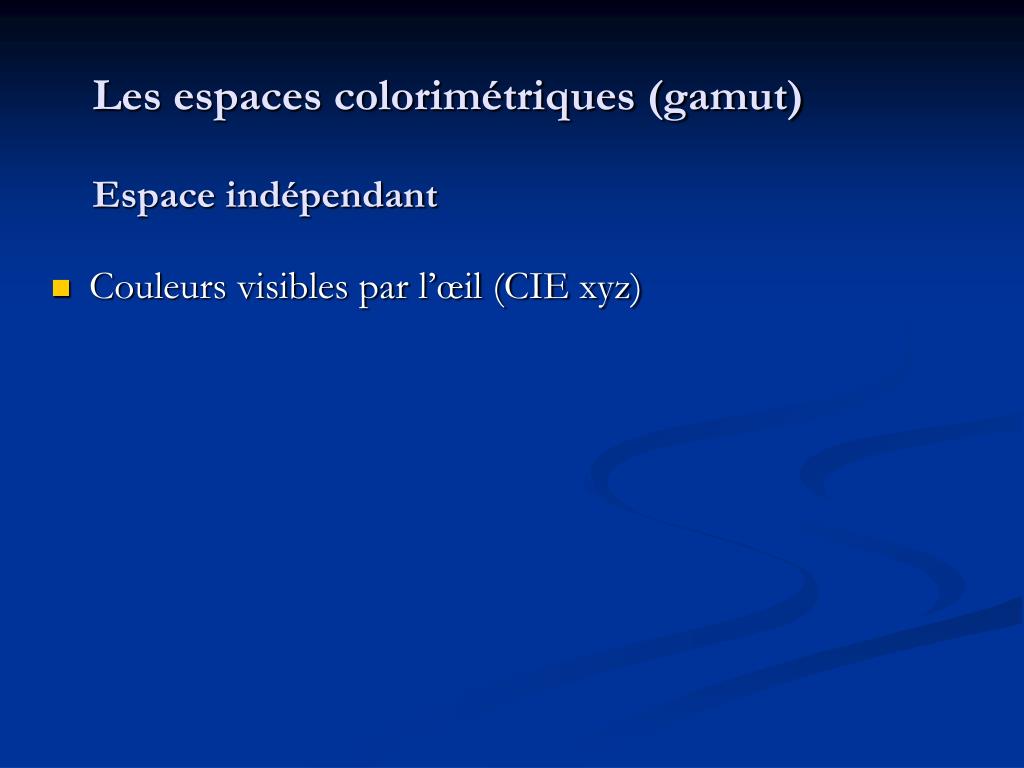

Les espaces colorimétriques (gamut)Espace indépendant

Couleurs visibles par l’œil (CIE xyz)


Les espaces colorim triques gamut espace ind pendant1

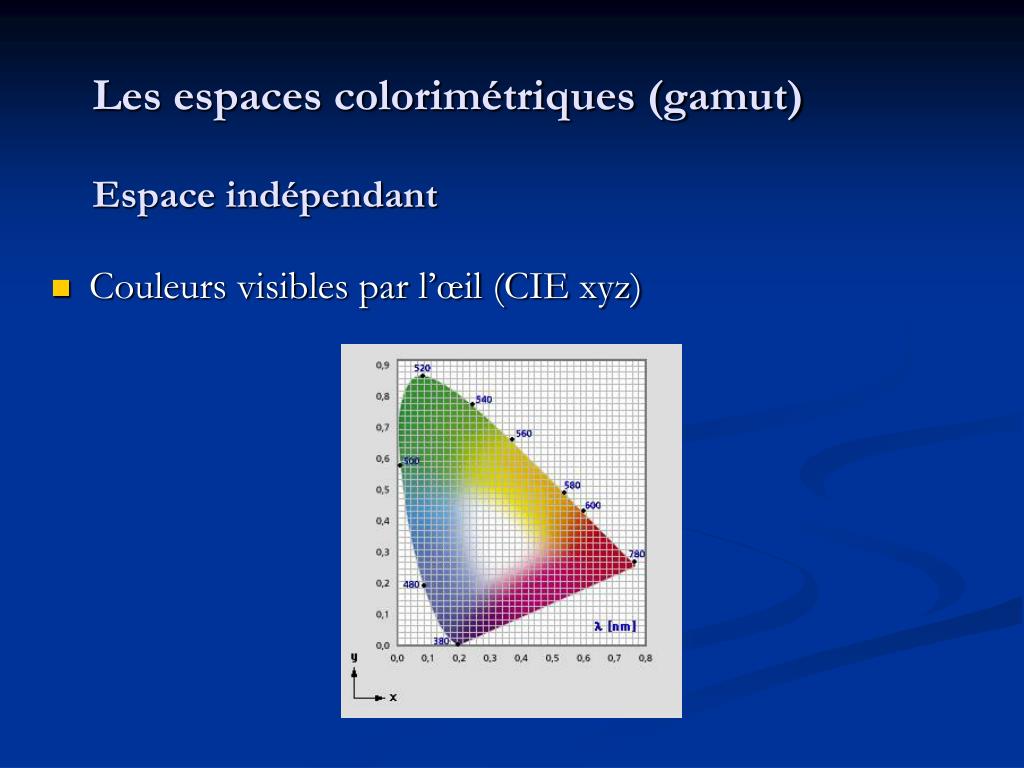

Les espaces colorimétriques (gamut)Espace indépendant

Couleurs visibles par l’œil (CIE xyz)

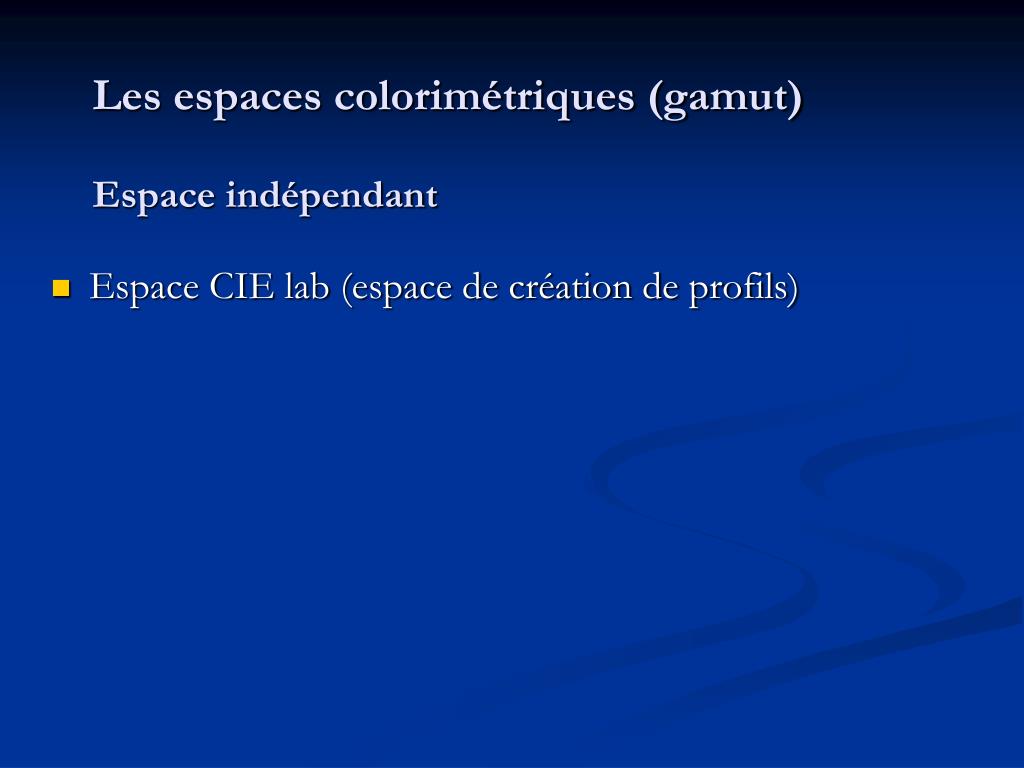

Les espaces colorim triques gamut espace ind pendant2

Les espaces colorimétriques (gamut)Espace indépendant

Espace CIE lab (espace de création de profils)


Les espaces colorim triques gamut espace ind pendant3

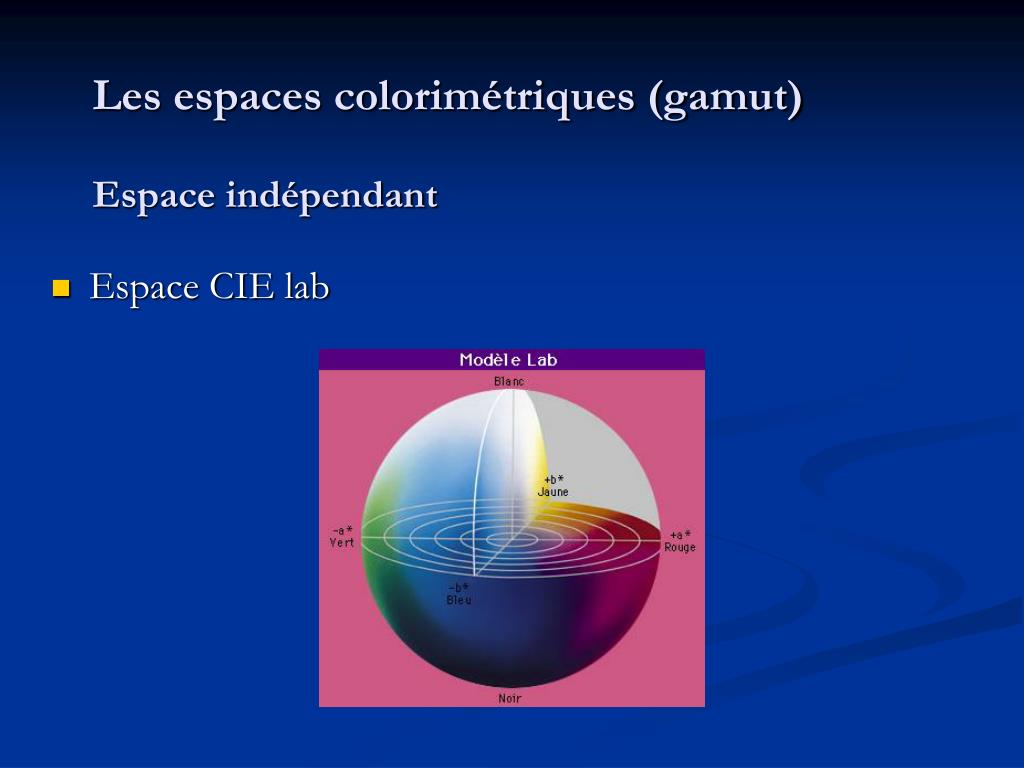

Les espaces colorimétriques (gamut)Espace indépendant

Espace CIE lab


Les espaces colorim triques gamut espaces d pendants

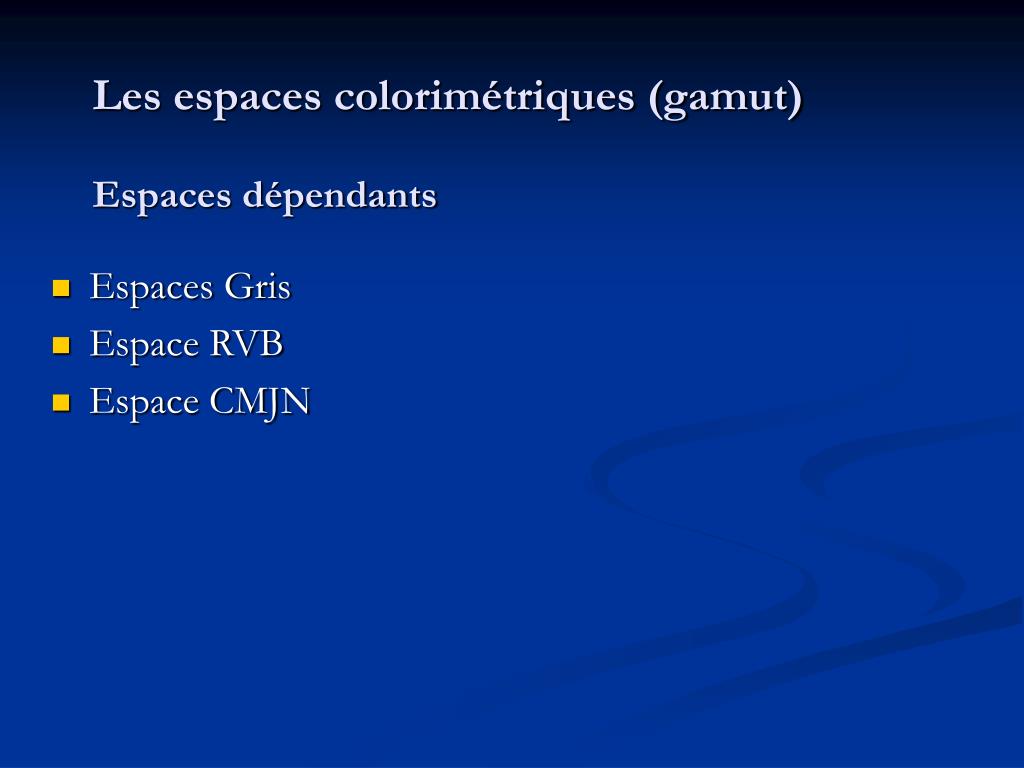

Les espaces colorimétriques (gamut)Espaces dépendants

Espaces Gris

Espace RVB

Espace CMJN


Les espaces colorim triques gamut espaces d pendants1

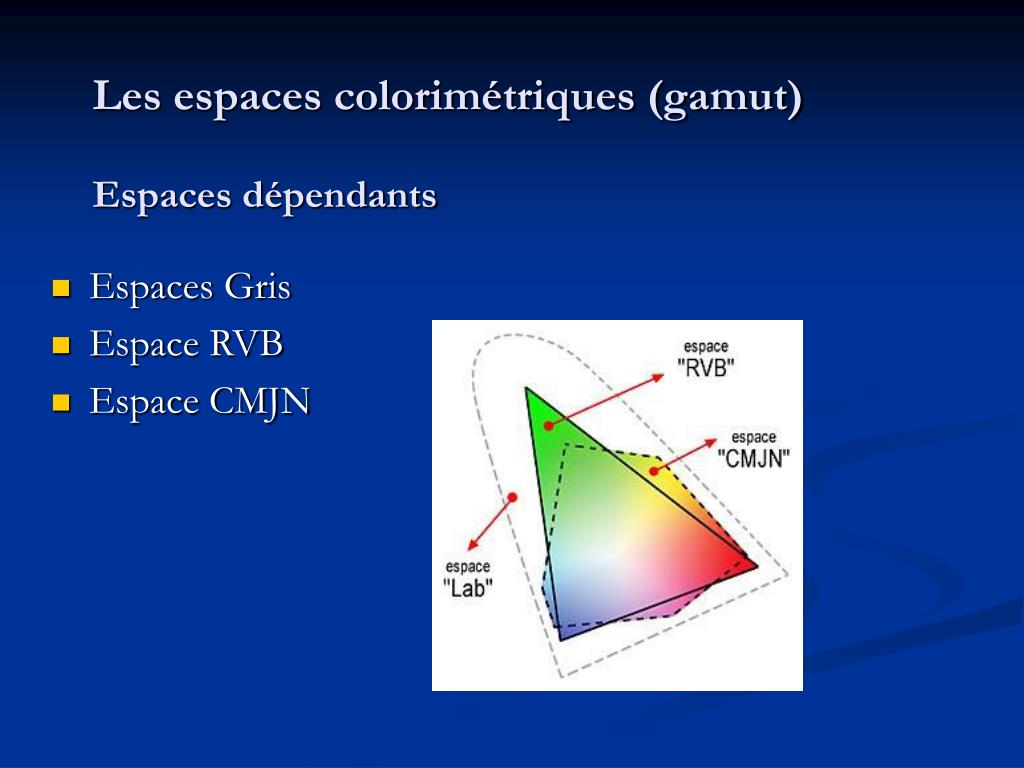

Les espaces colorimétriques (gamut)Espaces dépendants

Espaces Gris

Espace RVB

Espace CMJN


L impression jet d encre

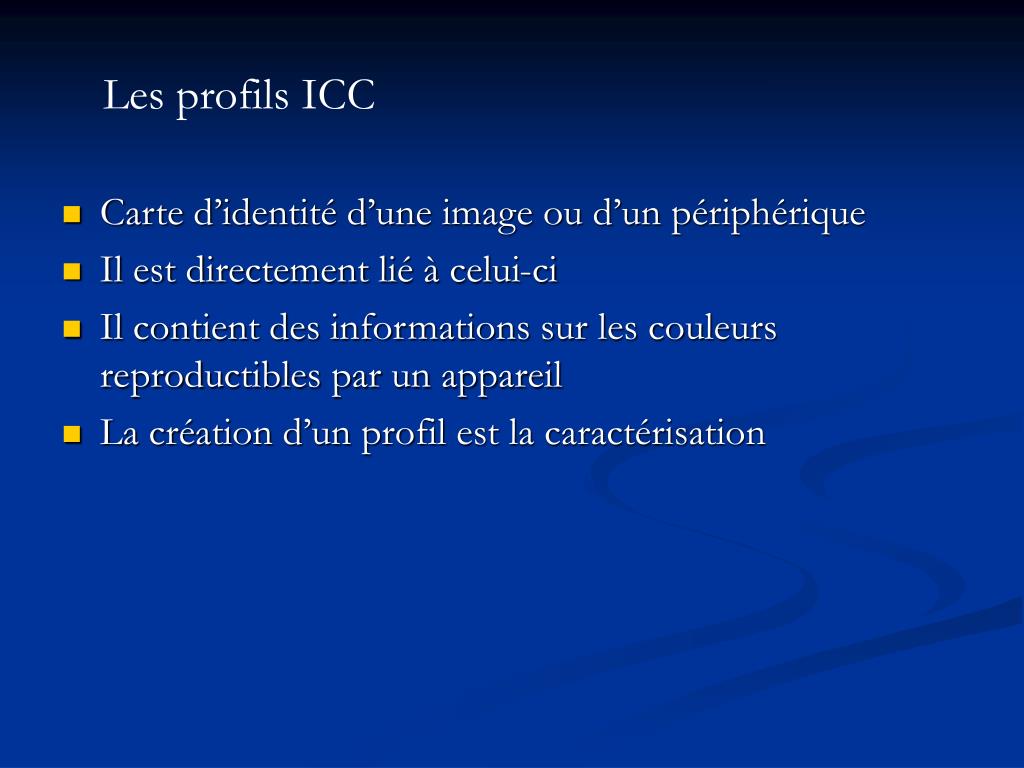

Les profils ICC

  • Carte d’identité d’une image ou d’un périphérique

  • Il est directement lié à celui-ci

  • Il contient des informations sur les couleurs reproductibles par un appareil

  • La création d’un profil est la caractérisation


La cha ne graphique

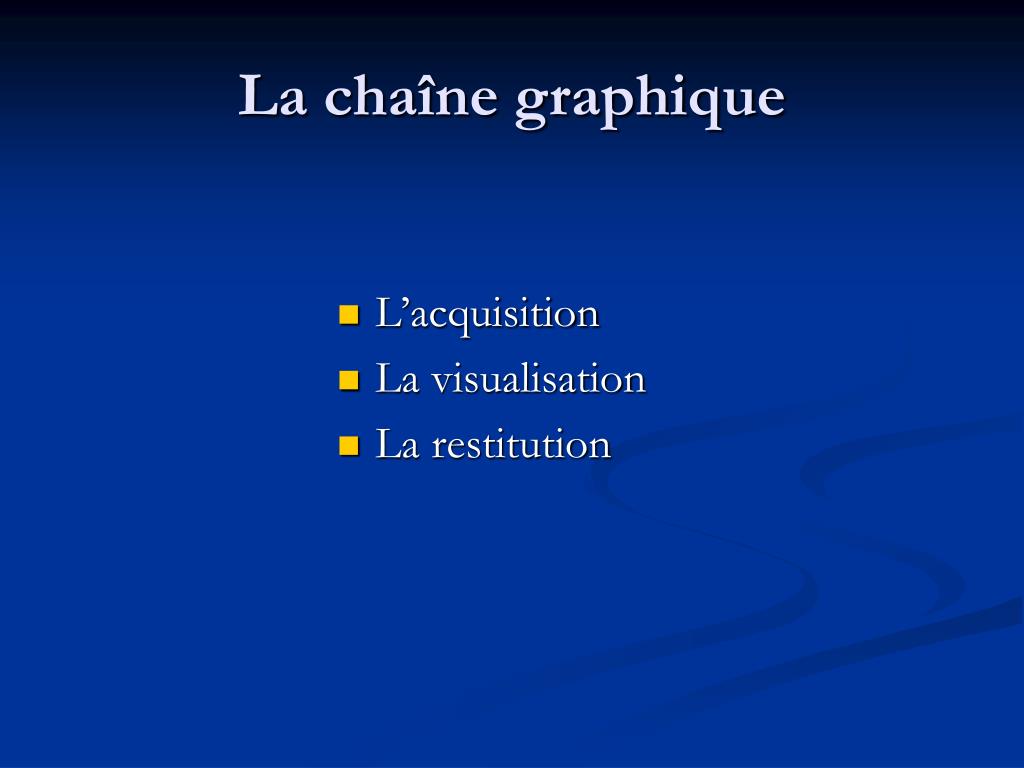

La chaîne graphique

  • L’acquisition

  • La visualisation

  • La restitution


L acquisition

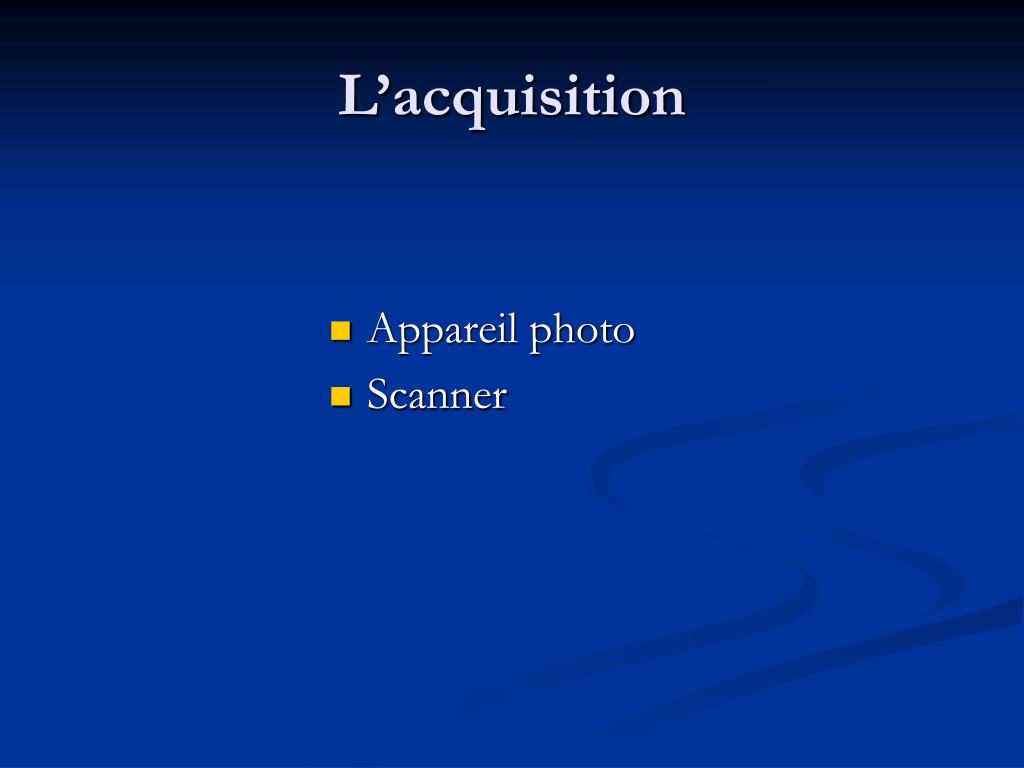

L’acquisition

  • Appareil photo

  • Scanner


La visualisation

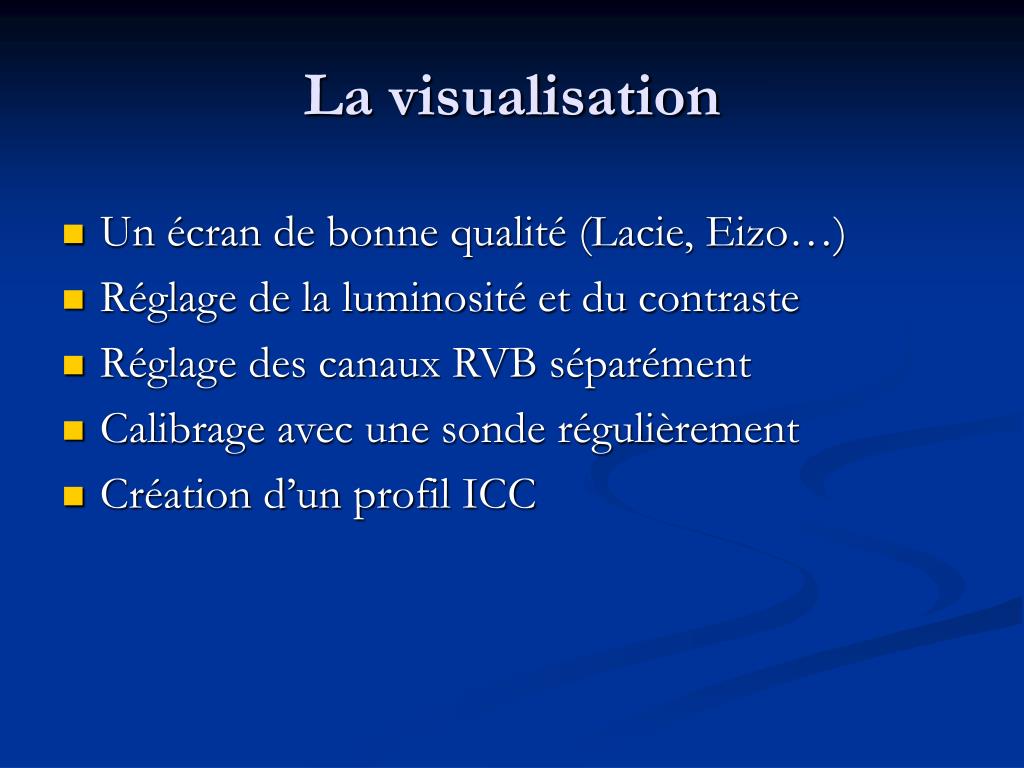

La visualisation

  • Un écran de bonne qualité (Lacie, Eizo…)

  • Réglage de la luminosité et du contraste

  • Réglage des canaux RVB séparément

  • Calibrage avec une sonde régulièrement

  • Création d’un profil ICC


L impression

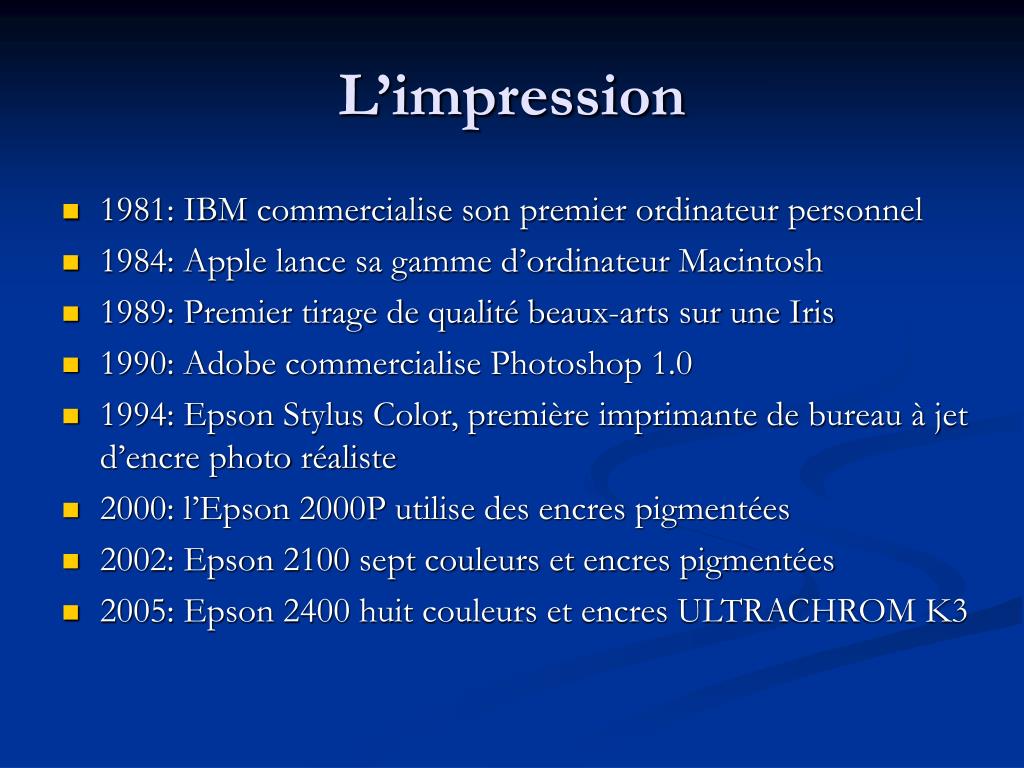

L’impression

  • 1981: IBM commercialise son premier ordinateur personnel

  • 1984: Apple lance sa gamme d’ordinateur Macintosh

  • 1989: Premier tirage de qualité beaux-arts sur une Iris

  • 1990: Adobe commercialise Photoshop 1.0

  • 1994: Epson Stylus Color, première imprimante de bureau à jet d’encre photo réaliste

  • 2000: l’Epson 2000P utilise des encres pigmentées

  • 2002: Epson 2100 sept couleurs et encres pigmentées

  • 2005: Epson 2400 huit couleurs et encres ULTRACHROM K3


L impression1

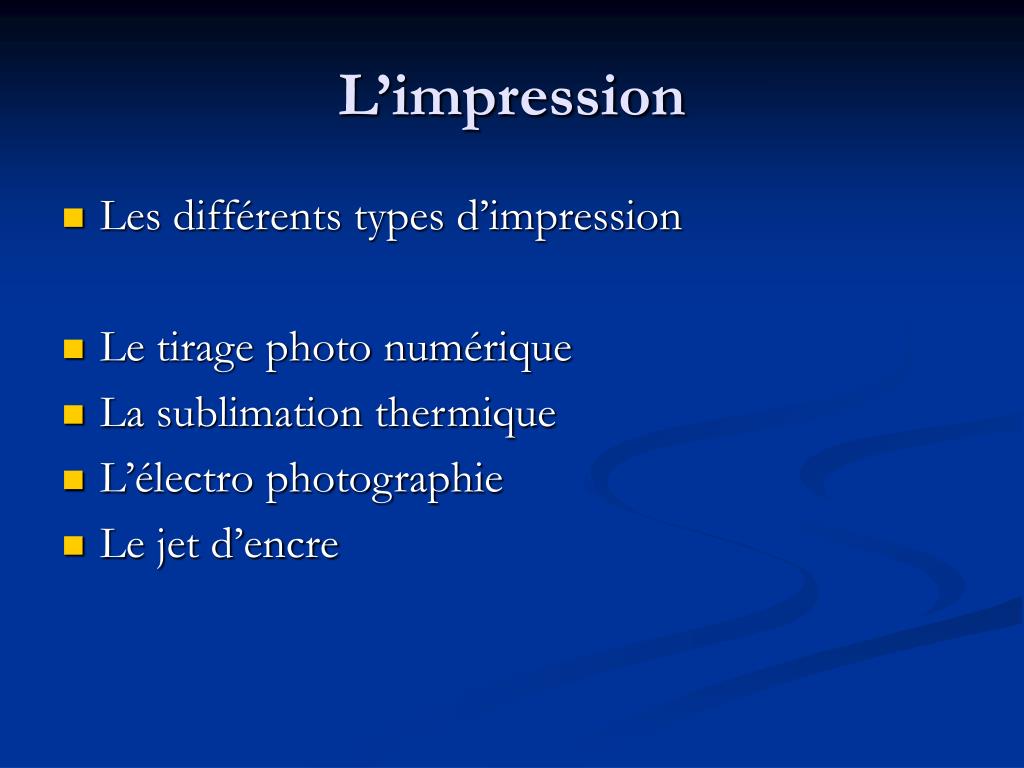

L’impression

  • Les différents types d’impression

  • Le tirage photo numérique

  • La sublimation thermique

  • L’électro photographie

  • Le jet d’encre


Le tirage photo num rique

Le tirage photo numérique

  • Qualité très élevée

  • Pas de trame

  • Choix limité des papiers

  • Prix élevé

  • Ex Lambda (professionnel)

  • Fuji Frontier (minilab numérique)


La sublimation thermique

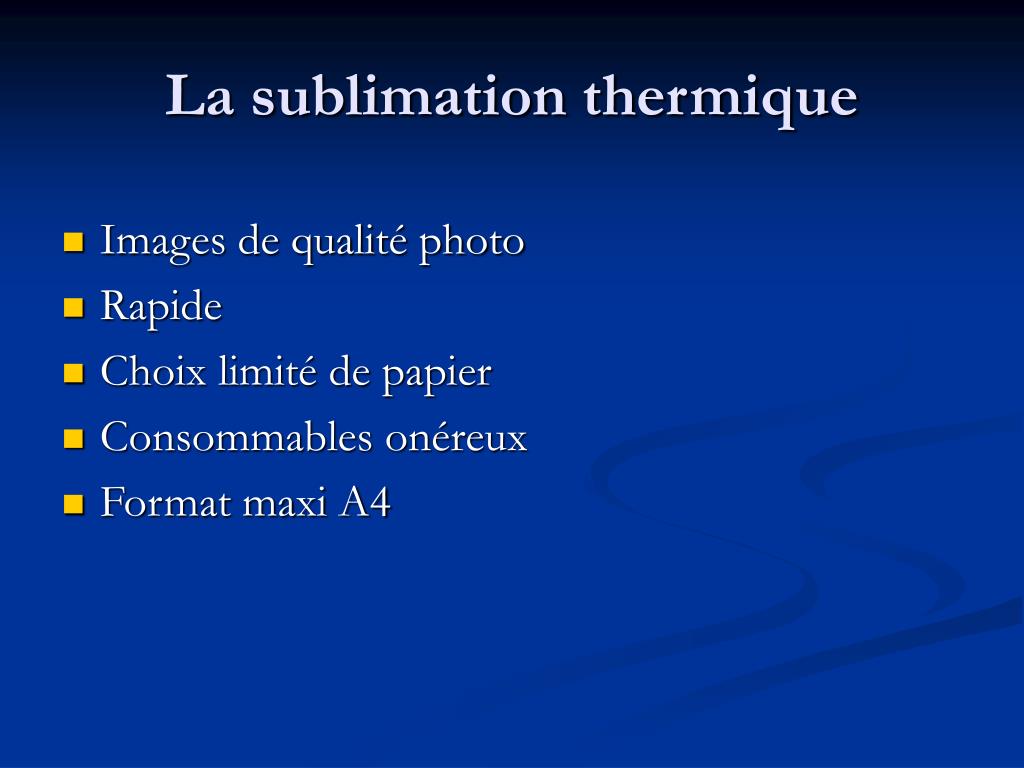

La sublimation thermique

  • Images de qualité photo

  • Rapide

  • Choix limité de papier

  • Consommables onéreux

  • Format maxi A4


L lectro photographie

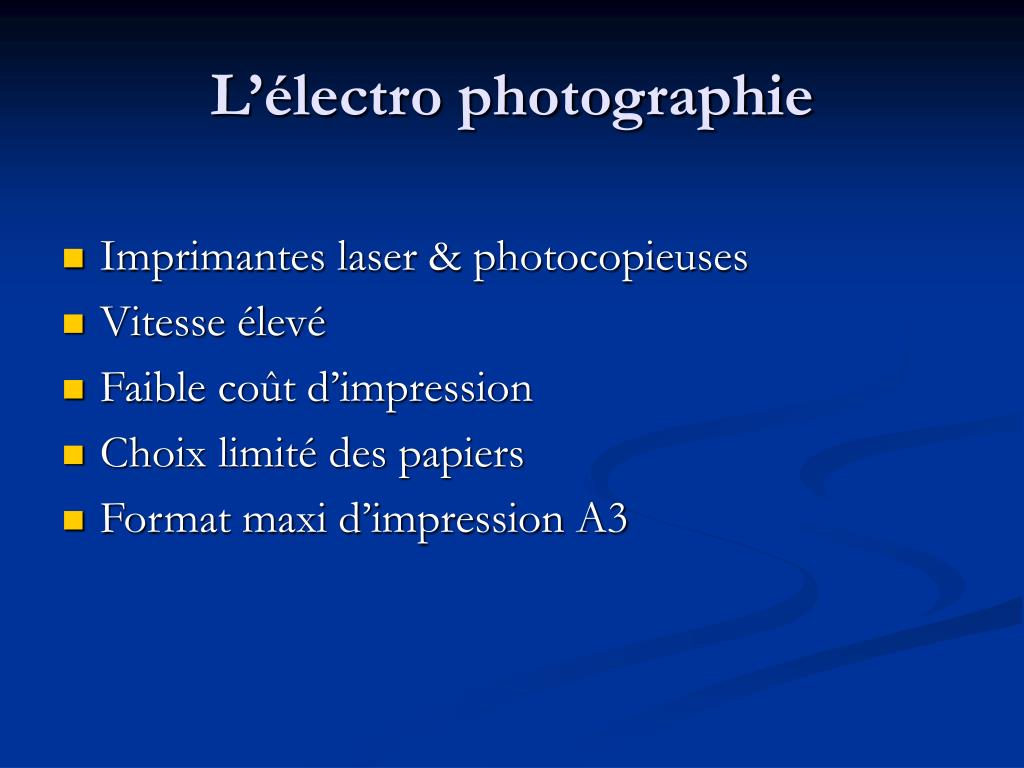

L’électro photographie

  • Imprimantes laser & photocopieuses

  • Vitesse élevé

  • Faible coût d’impression

  • Choix limité des papiers

  • Format maxi d’impression A3

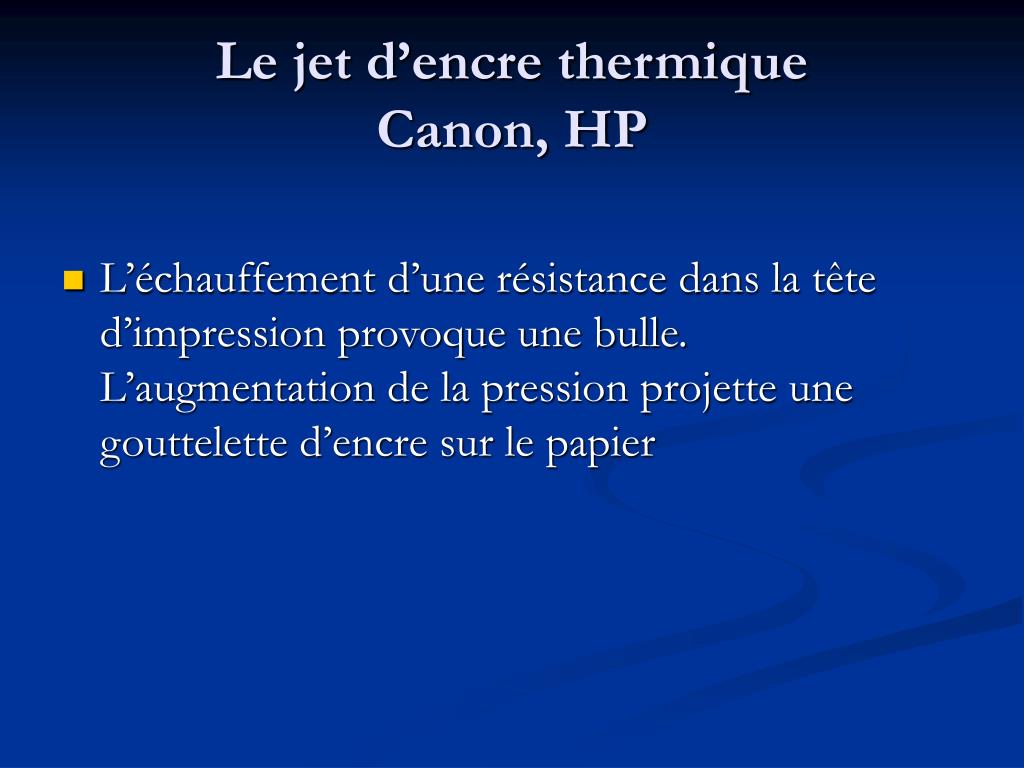

Le jet d encre thermique canon hp

Le jet d’encre thermiqueCanon, HP

  • L’échauffement d’une résistance dans la tête d’impression provoque une bulle. L’augmentation de la pression projette une gouttelette d’encre sur le papier

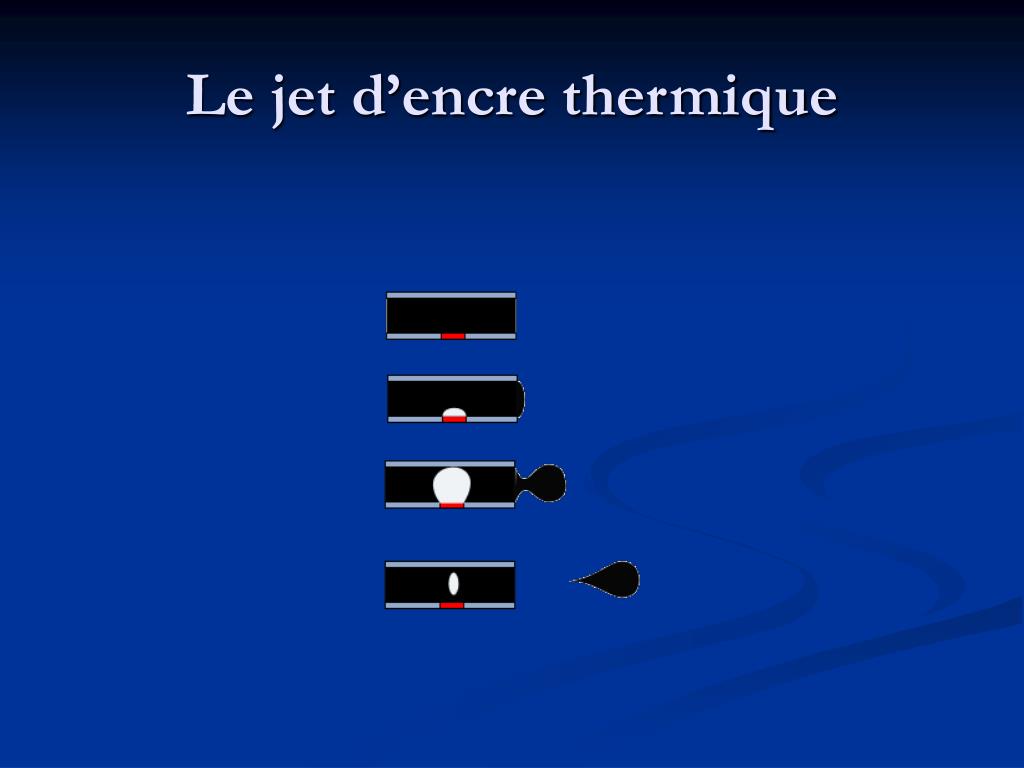

Le jet d encre thermique

Le jet d’encre thermique


Le jet d encre thermique1

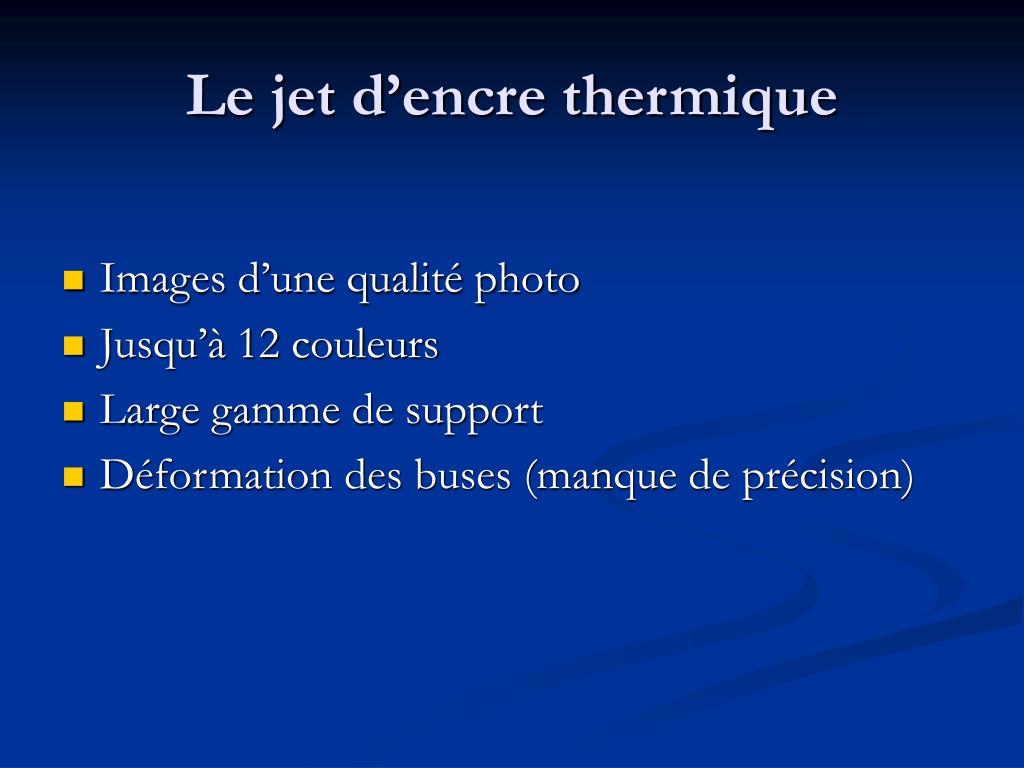

Le jet d’encre thermique

  • Images d’une qualité photo

  • Jusqu’à 12 couleurs

  • Large gamme de support

  • Déformation des buses (manque de précision)


Le jet d encre pi zo lectrique epson

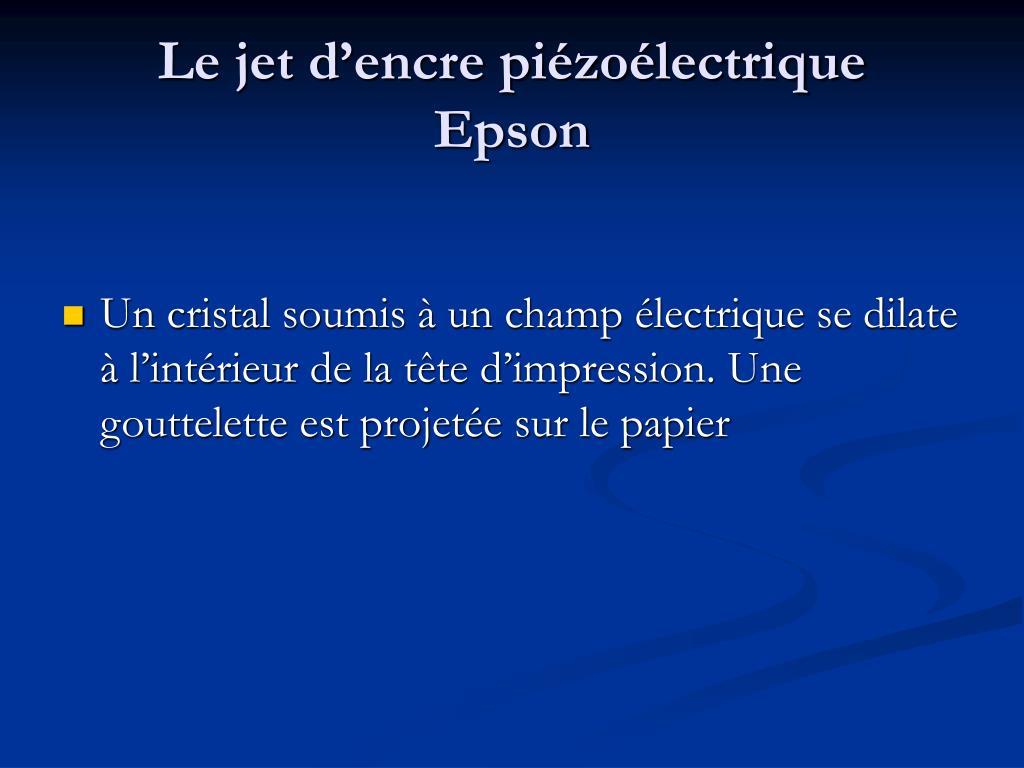

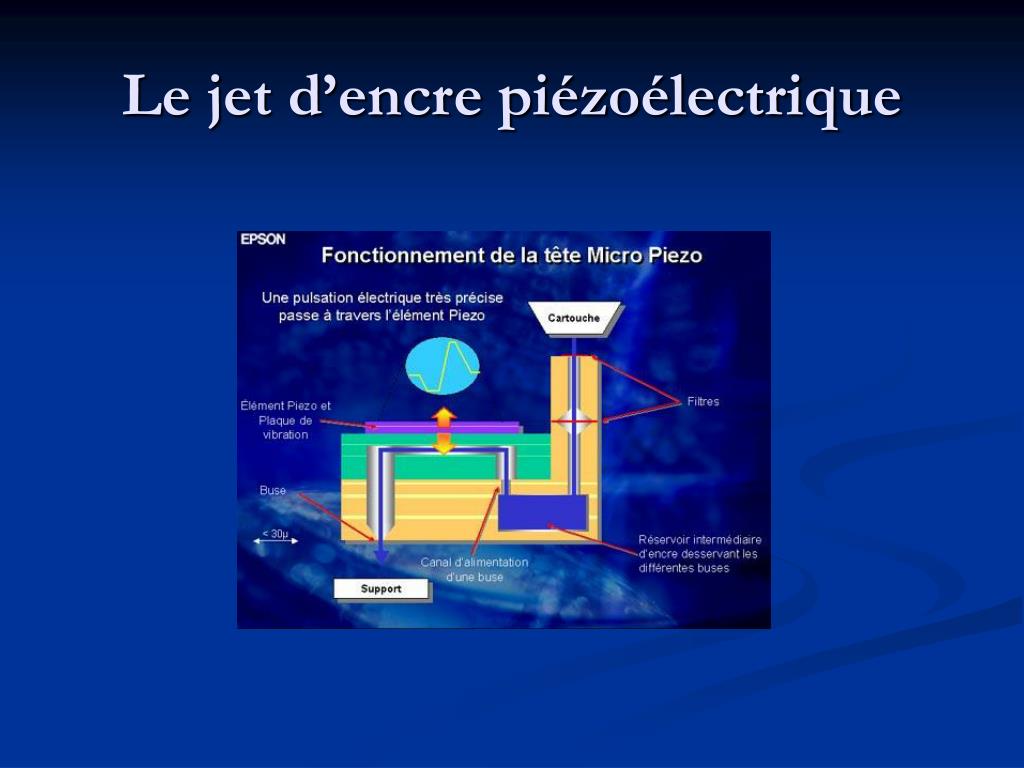

Le jet d’encre piézoélectriqueEpson

  • Un cristal soumis à un champ électrique se dilate à l’intérieur de la tête d’impression. Une gouttelette est projetée sur le papier


Le jet d encre pi zo lectrique

Le jet d’encre piézoélectrique

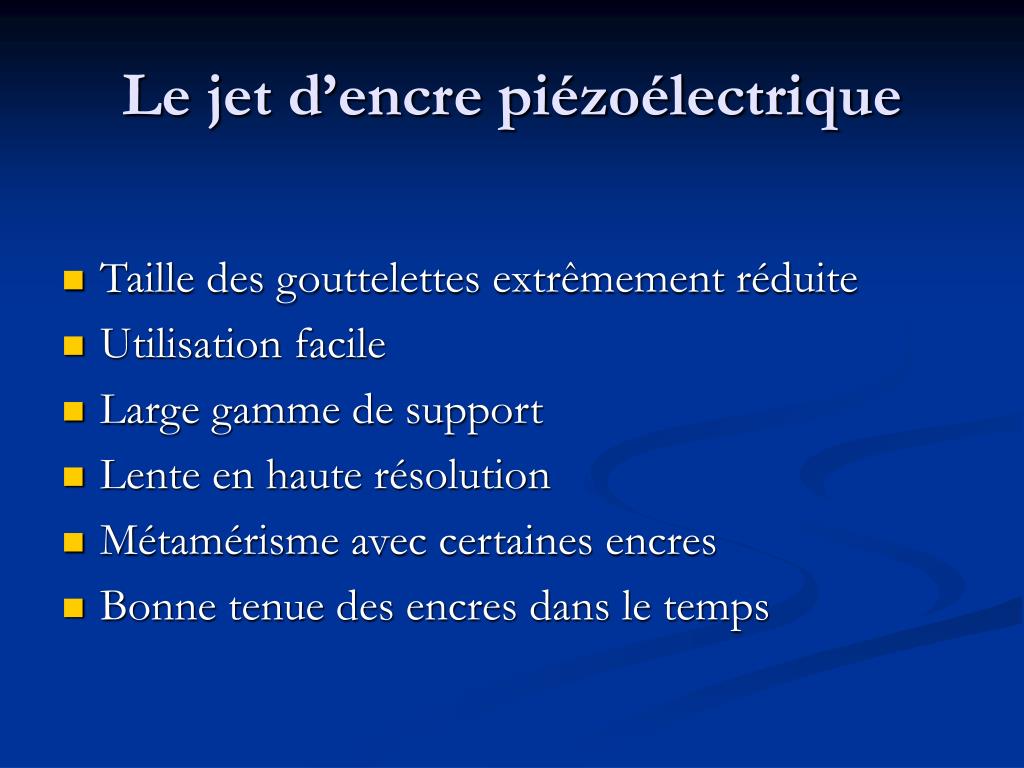

Le jet d encre pi zo lectrique1

Le jet d’encre piézoélectrique

  • Taille des gouttelettes extrêmement réduite

  • Utilisation facile

  • Large gamme de support

  • Lente en haute résolution

  • Métamérisme avec certaines encres

  • Bonne tenue des encres dans le temps


Les supports

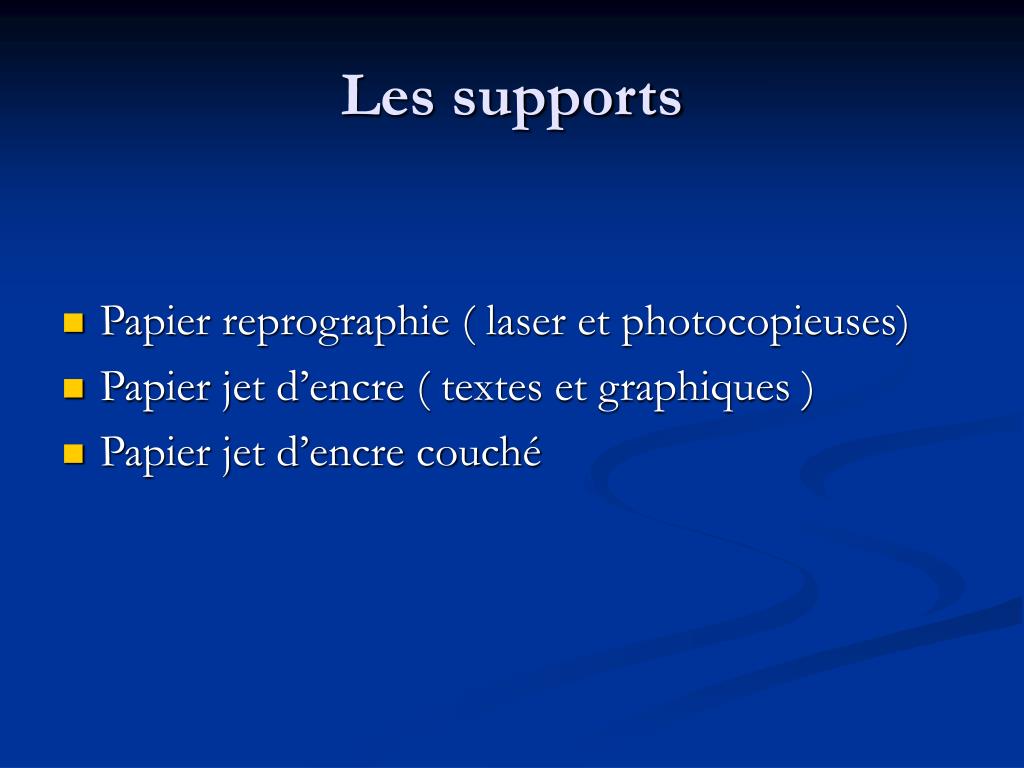

Les supports

  • Papier reprographie ( laser et photocopieuses)

  • Papier jet d’encre ( textes et graphiques )

  • Papier jet d’encre couché


Papier jet d encre couch

Papier jet d’encre couché

  • Microporeux (brillant ou satiné)

  • Epson Premium photo lustré ou glacé

  • Polymère (brillant ou satiné)

  • Ilford Galerie Classic Gloss ou Pearl

  • Couché mat (papier d’art)

  • Bonne résistance à la décoloration

  • Epson papier d’art lisse

  • Arche Canson pur chiffon


Imprimer avec photoshop

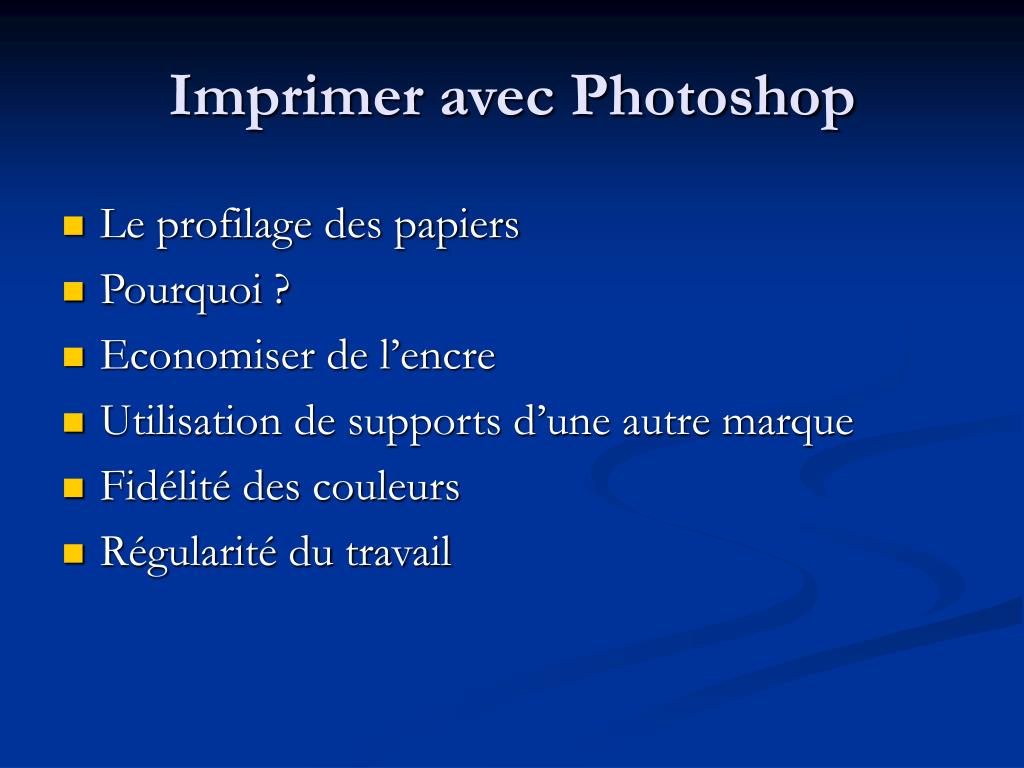

Imprimer avec Photoshop

  • Le profilage des papiers

  • Pourquoi ?

  • Economiser de l’encre

  • Utilisation de supports d’une autre marque

  • Fidélité des couleurs

  • Régularité du travail


Imprimer avec photoshop1

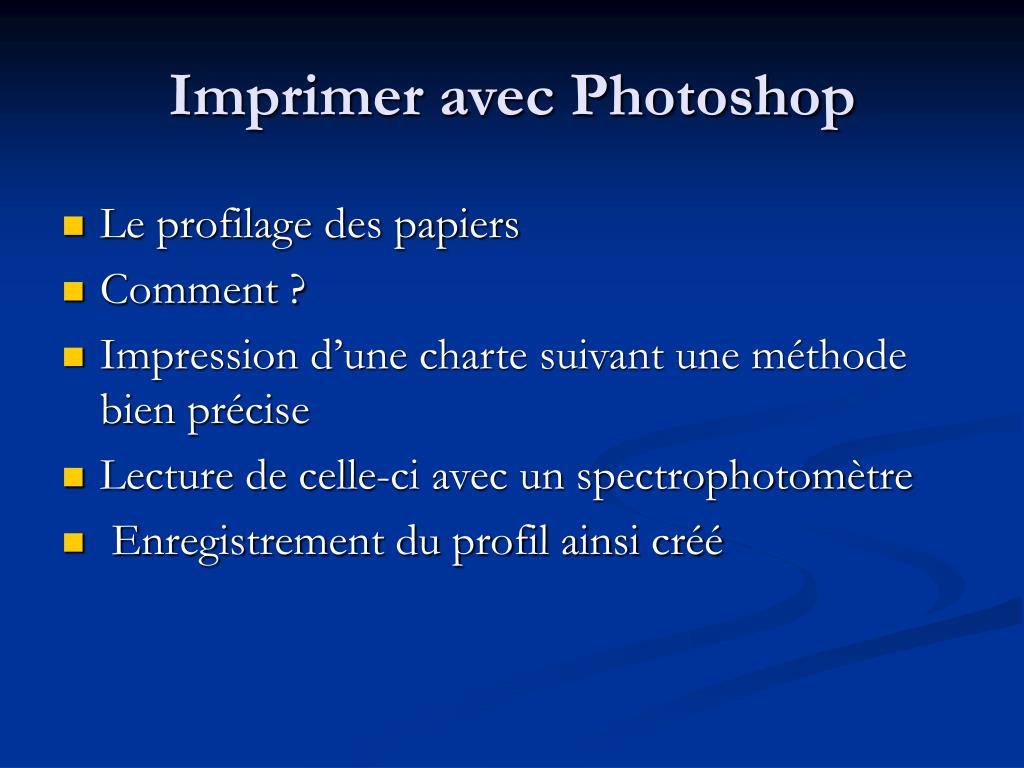

Imprimer avec Photoshop

  • Le profilage des papiers

  • Comment ?

  • Impression d’une charte suivant une méthode bien précise

  • Lecture de celle-ci avec un spectrophotomètre

  • Enregistrement du profil ainsi créé


Imprimer avec photoshop2

Imprimer avec Photoshop


Imprimer avec photoshop3

Imprimer avec Photoshop

  • Configuration du logiciel


Imprimer avec photoshop4

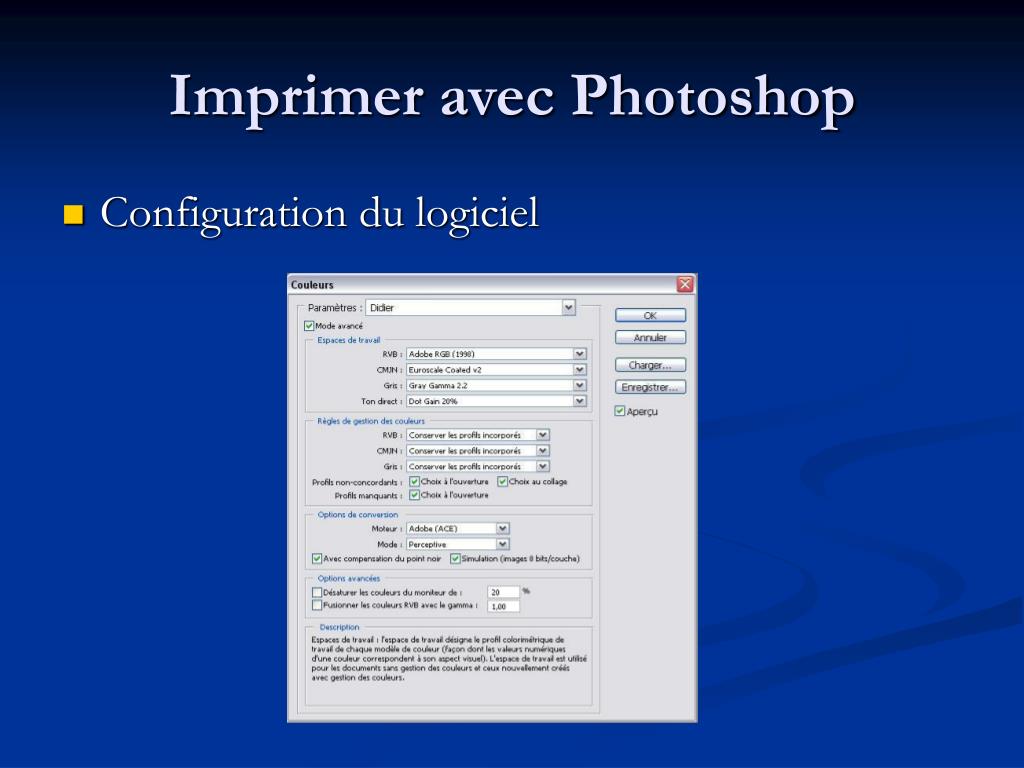

Imprimer avec Photoshop

  • Configuration du logiciel


Imprimer avec photoshop5

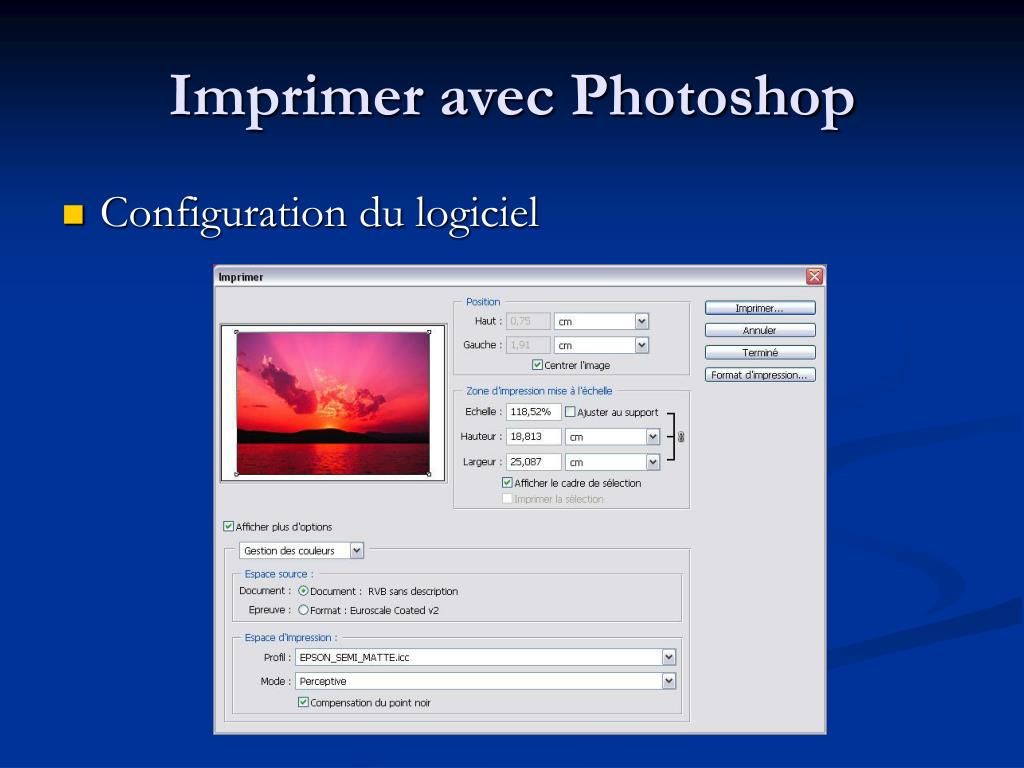

Imprimer avec Photoshop

  • Configuration du logiciel
