1. 选做二 实验九 基于EWB软件的数字时钟仿真 • 本部分实验内容不讲课,请学生自行做好预习

2. 一、实验目的 1、掌握EWB软件的基本操作方法 2、熟悉各种常用MSI时序逻辑电路功能和使用方法； 掌握多片MSI时序逻辑电路级联和功能扩展技术；学 会MSI数字电路分析方法、组装和测试方法。 二、实验设备 计算机一台

3. 数字钟原理框图 三、实验原理

4. （一）、数字钟系统构成 1、数字钟的构成：振荡器、分频器、计数器、译码器、显示器等几部分 2、数字钟的时、分、秒实际上就是由一个24进制计数器（00-23），两个60进制计数器（00-59）级联构成。设计数字钟实际上就是计数器的级联。 3、60进制计数器的设计 4、24进制计数器的设计 5、计数器的级联设计

5. 24进制计数器 60进制计数器 60进制计数器 秒脉冲 （二）、数字钟设计要点： EWB软件本身提供任意频率的时钟，因此振荡器、分频器不需设计； 另外EWB软件也带有内置译码驱动的数码管，故此译码器和显示器也不需设计。 这样，数字钟的设计实际上就是设计如下图的计数器

6. （三）、芯片选型 由于24进制、60进制计数器均由集成计数器级联构成，且都包含有基本的十进制计数器，从设计简便考虑，芯片选择同步十进制计数器74LS160。 （四）、计数器电路 计数器级联时的时钟构成方式可以采用同步时钟，也可以采用异步时钟，这里给出的参考图采用了异步时钟，详图见后页。

7. 60进制计数器

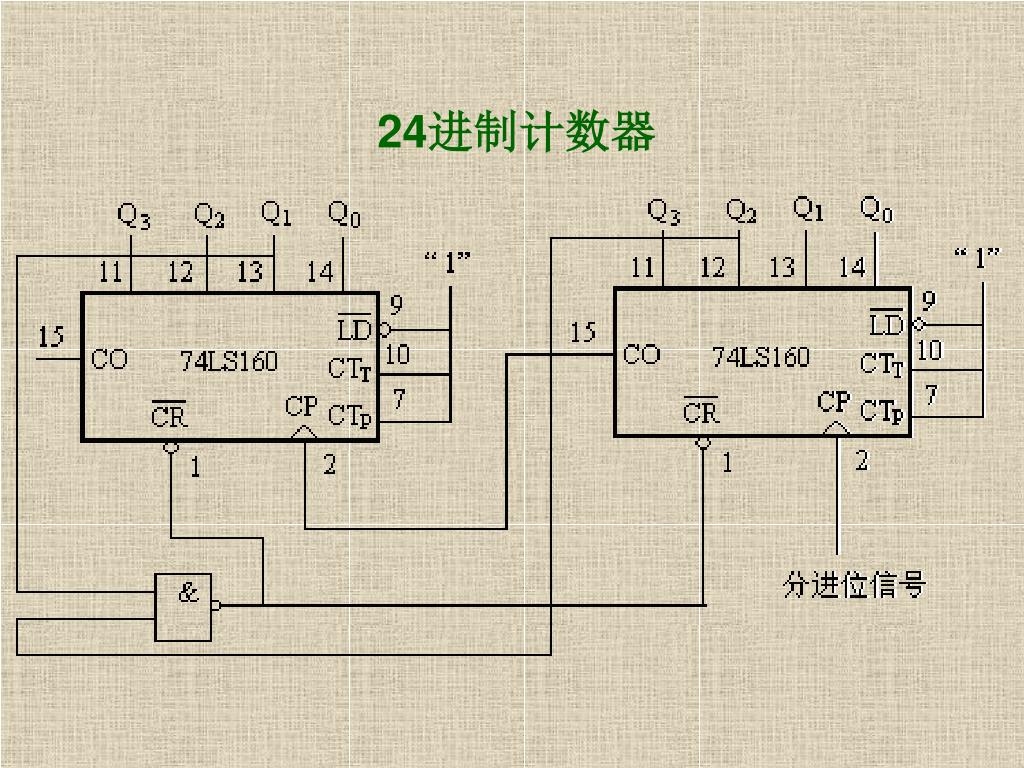

8. 24进制计数器

9. （五）、校时电路 校准电路实质上是一个由基本RS触发器组成的单脉冲发生器 。如图所示： 按钮SB可使单脉冲或连续脉冲直接进入计数器而进位脉冲被阻止进入，因而能较快地校准计数器的计数值。 校准后将校正按钮释放，使其恢复原位，数字钟继续进行正常的计时工作。

10. 四、设计任务与要求 • 设计时、分控制电路，要求有校时、暂停、清零功能（用分脉冲信号源代替秒脉冲发生器）。 • 2. 在EWB界面内自选器件,画出电路原理图。 • 3. 按电路原理图连接各单元电路，认真检查电路是否正确。 • 4. 用EWB将各单元电路调试正常，再将各单元电路置于同一界面内,再按各自对应关系相互连接。

11. 60进制计数器参考电路
