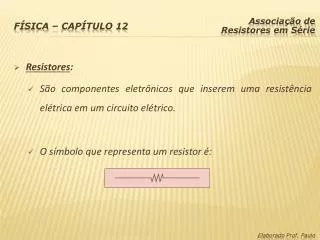

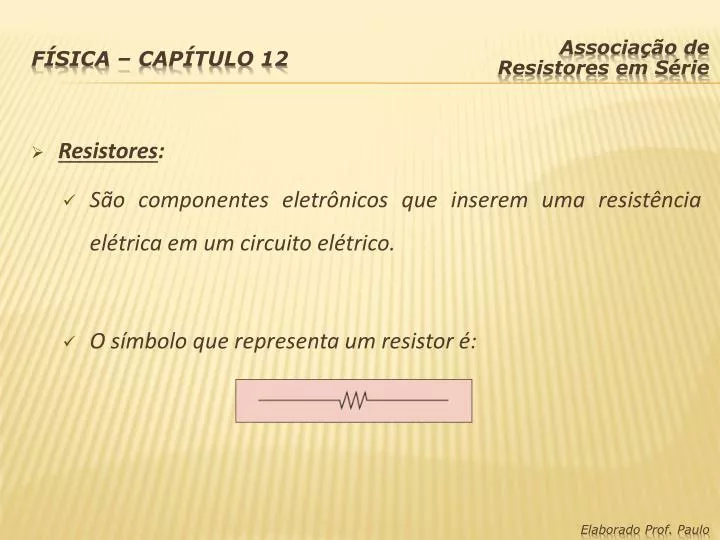

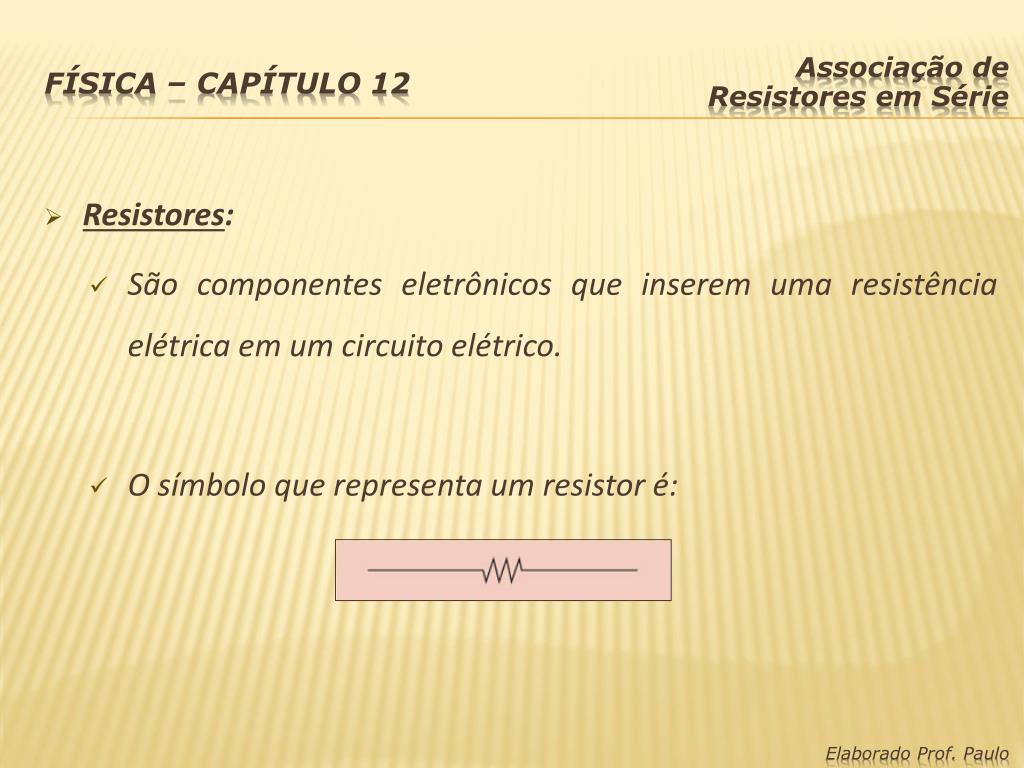

  1. Resistores: • São componentes eletrônicos que inserem uma resistência elétrica em um circuito elétrico. • O símbolo que representa um resistor é: Associação de Resistores em Série Física – capítulo 12 Elaborado Prof. Paulo

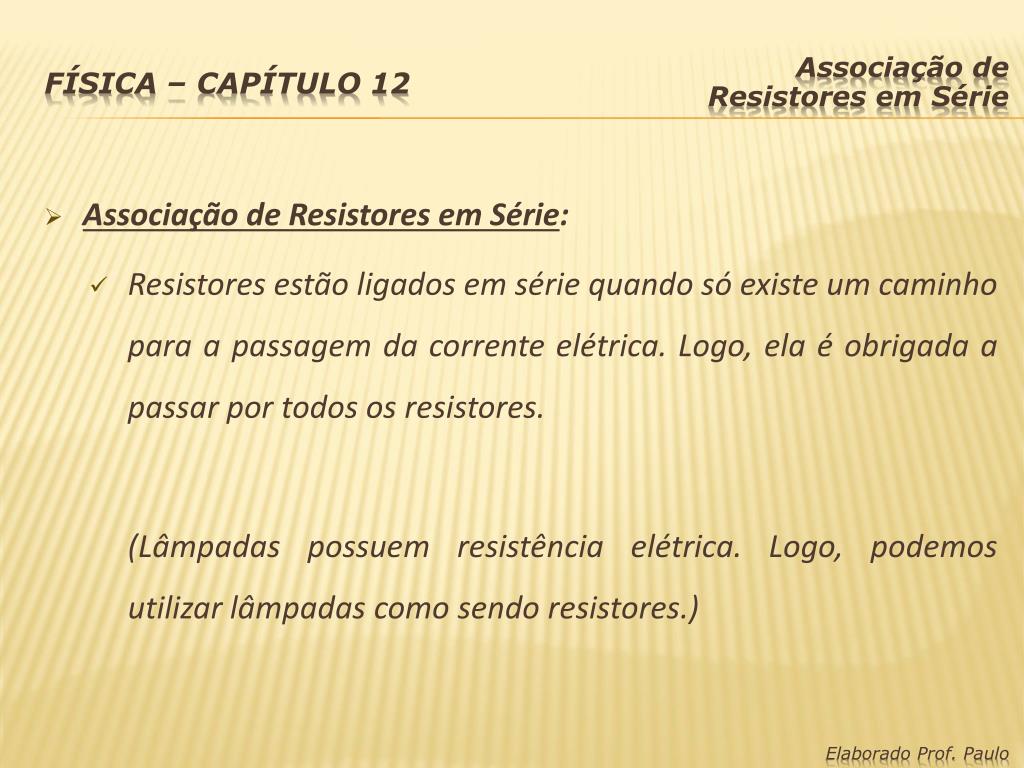

  2. Associação de Resistores em Série: • Resistores estão ligados em série quando só existe um caminho para a passagem da corrente elétrica. Logo, ela é obrigada a passar por todos os resistores. (Lâmpadas possuem resistência elétrica. Logo, podemos utilizar lâmpadas como sendo resistores.) Associação de Resistores em Série Física – capítulo 12 Elaborado Prof. Paulo

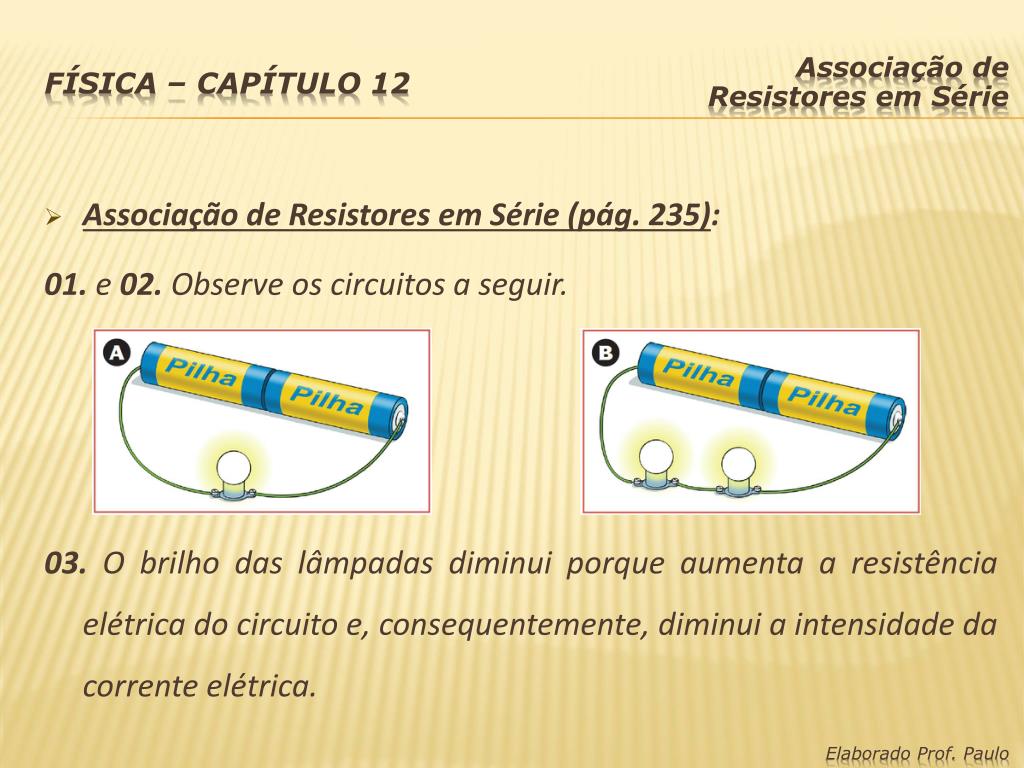

  3. Associação de Resistores em Série (pág. 235): 01. e 02. Observe os circuitos a seguir. 03. O brilho das lâmpadas diminui porque aumenta a resistência elétrica do circuito e, consequentemente, diminui a intensidade da corrente elétrica. Associação de Resistores em Série Física – capítulo 12 Elaborado Prof. Paulo

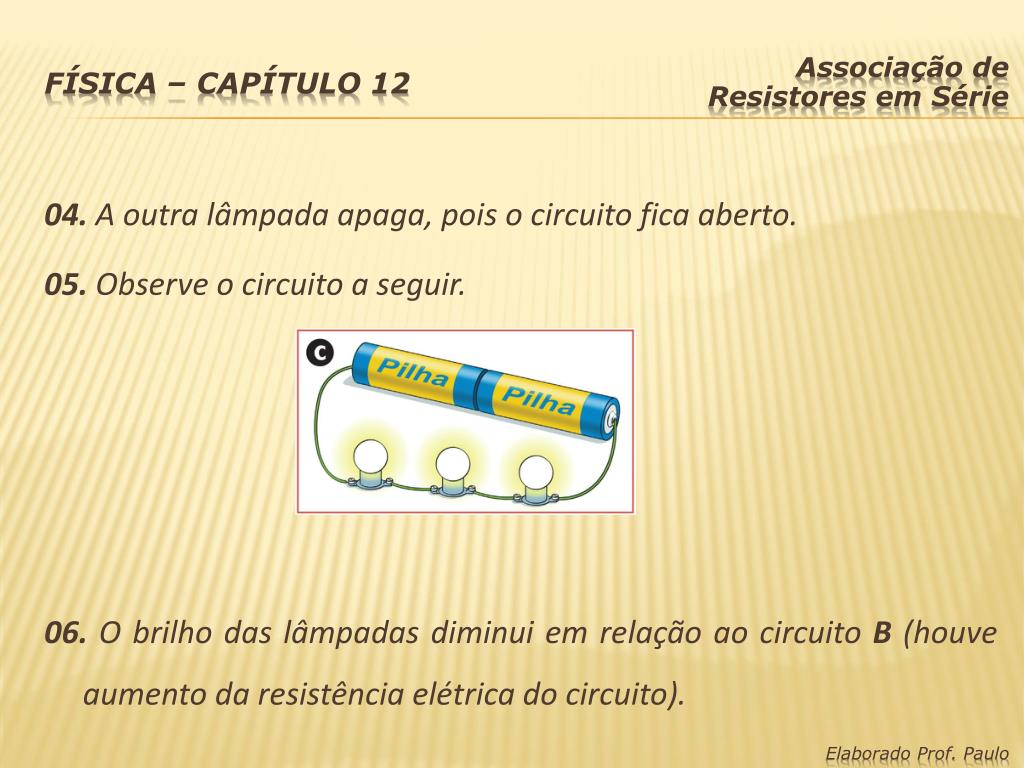

  4. 04. A outra lâmpada apaga, pois o circuito fica aberto. 05. Observe o circuito a seguir. 06. O brilho das lâmpadas diminui em relação ao circuito B (houve aumento da resistência elétrica do circuito). Associação de Resistores em Série Física – capítulo 12 Elaborado Prof. Paulo

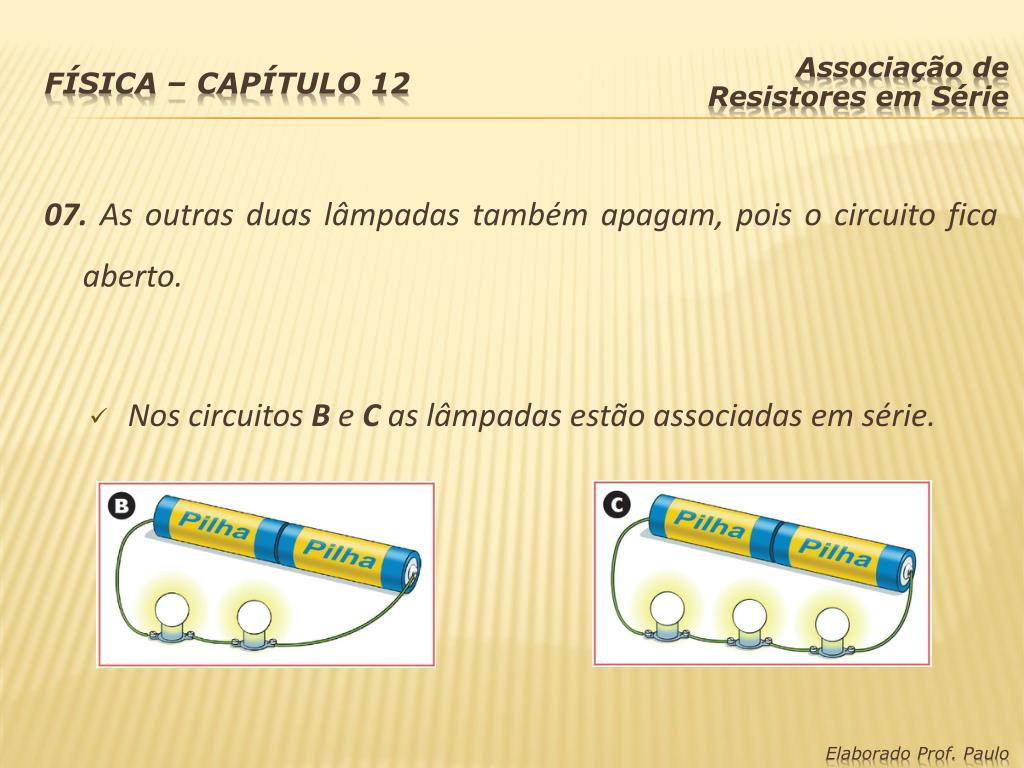

  5. 07. As outras duas lâmpadas também apagam, pois o circuito fica aberto. • Nos circuitos B e C as lâmpadas estão associadas em série. Associação de Resistores em Série Física – capítulo 12 Elaborado Prof. Paulo

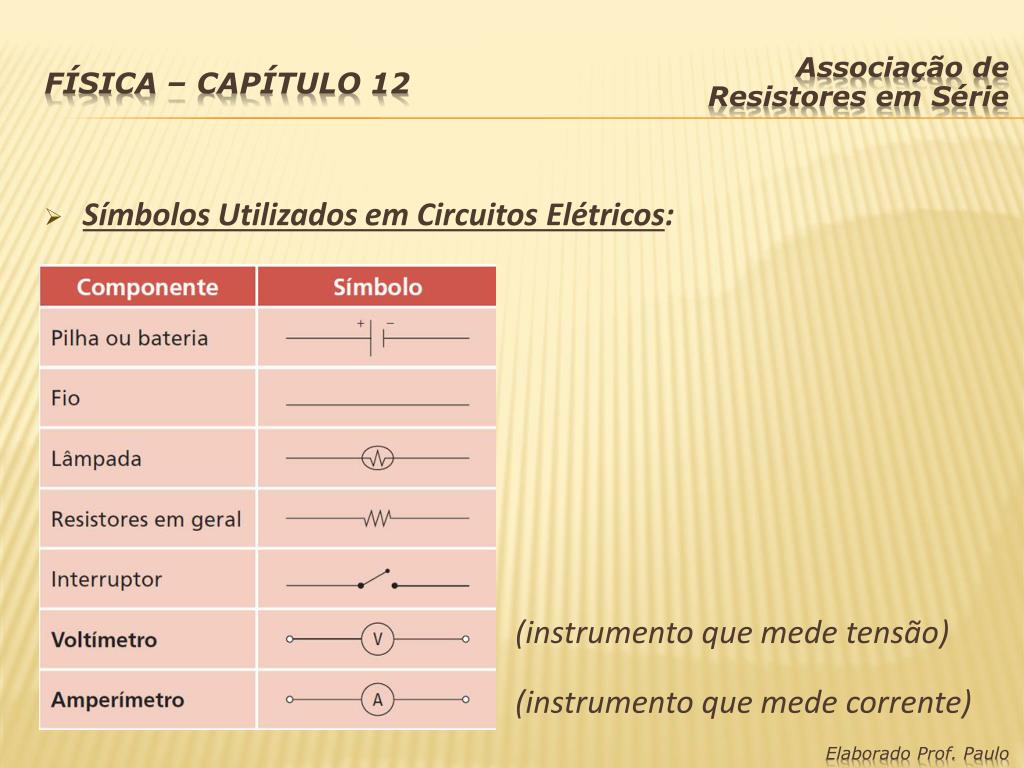

  6. Símbolos Utilizados em Circuitos Elétricos: (instrumento que mede tensão) (instrumento que mede corrente) Associação de Resistores em Série Física – capítulo 12 Elaborado Prof. Paulo

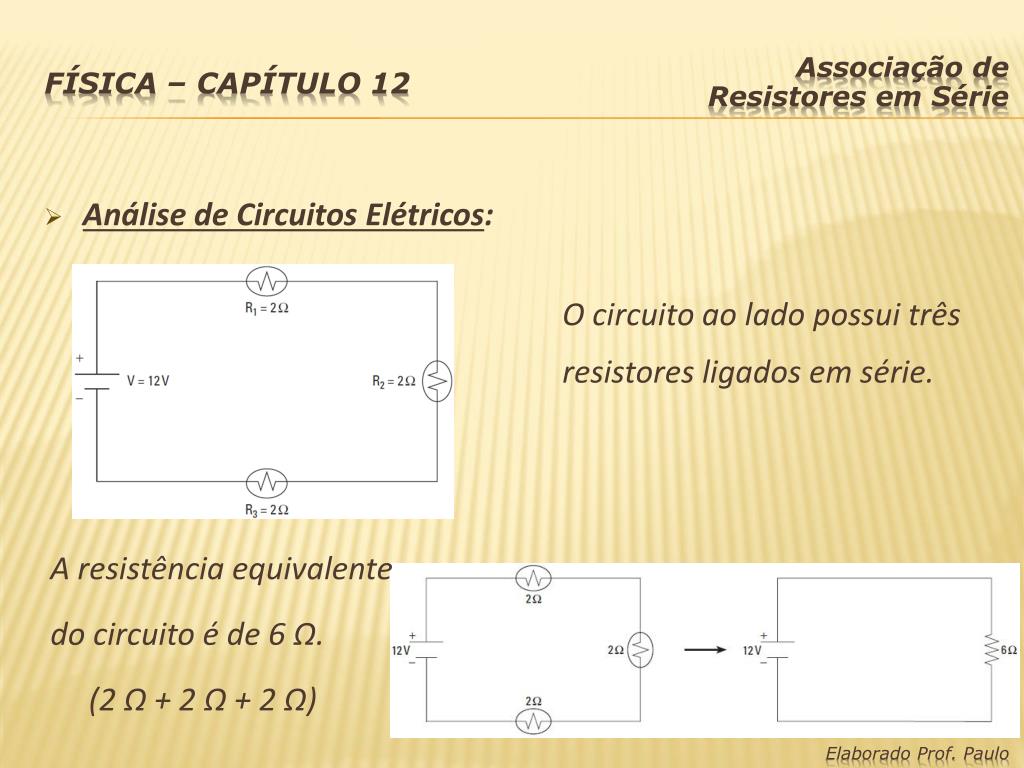

  7. Análise de Circuitos Elétricos: Associação de Resistores em Série Física – capítulo 12 O circuito ao lado possui três resistores ligados em série. A resistência equivalente do circuito é de 6 Ω. (2 Ω + 2 Ω + 2 Ω) Elaborado Prof. Paulo

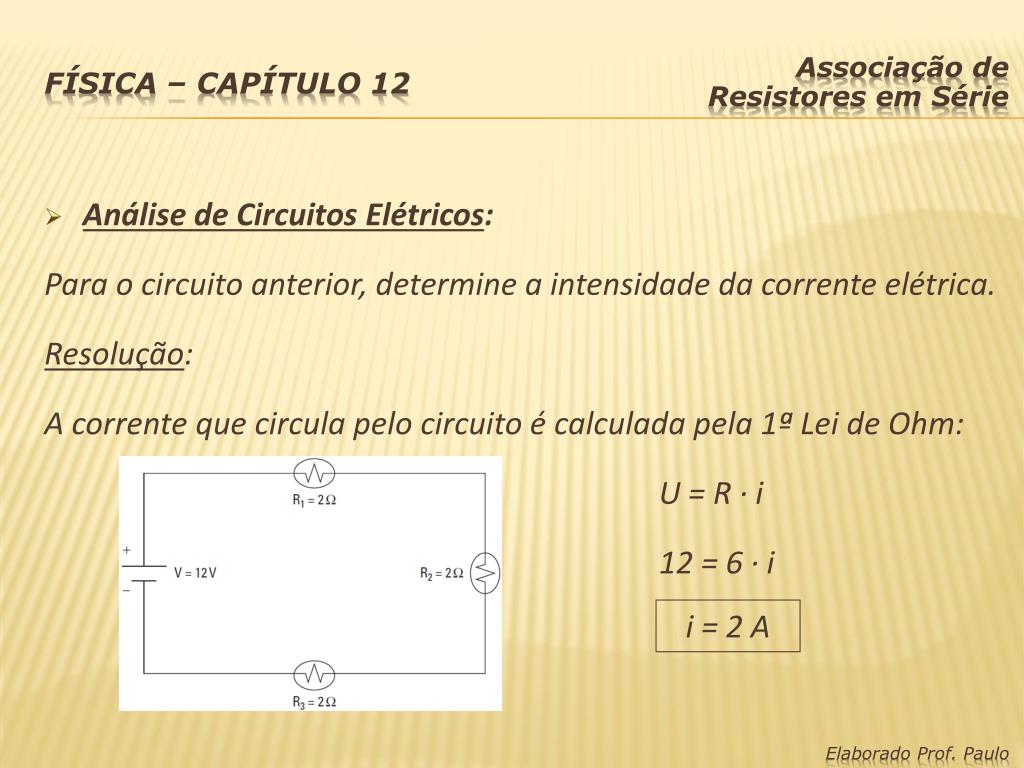

  8. Análise de Circuitos Elétricos: Para o circuito anterior, determine a intensidade da corrente elétrica. Resolução: A corrente que circula pelo circuito é calculada pela 1ª Lei de Ohm: U = R · i 12 = 6 · i Associação de Resistores em Série Física – capítulo 12 i = 2 A Elaborado Prof. Paulo

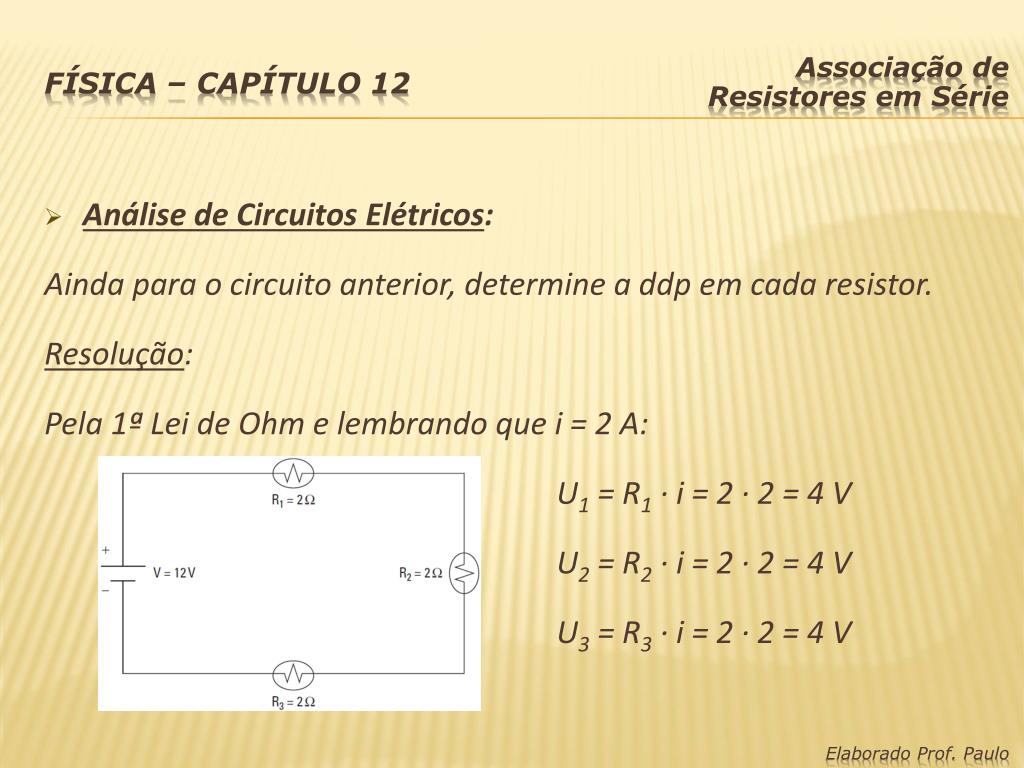

  9. Análise de Circuitos Elétricos: Ainda para o circuito anterior, determine a ddp em cada resistor. Resolução: Pela 1ª Lei de Ohm e lembrando que i = 2 A: U1 = R1 · i = 2 · 2 = 4 V U2 = R2 · i = 2 · 2 = 4 V U3 = R3 · i = 2 · 2 = 4 V Associação de Resistores em Série Física – capítulo 12 Elaborado Prof. Paulo

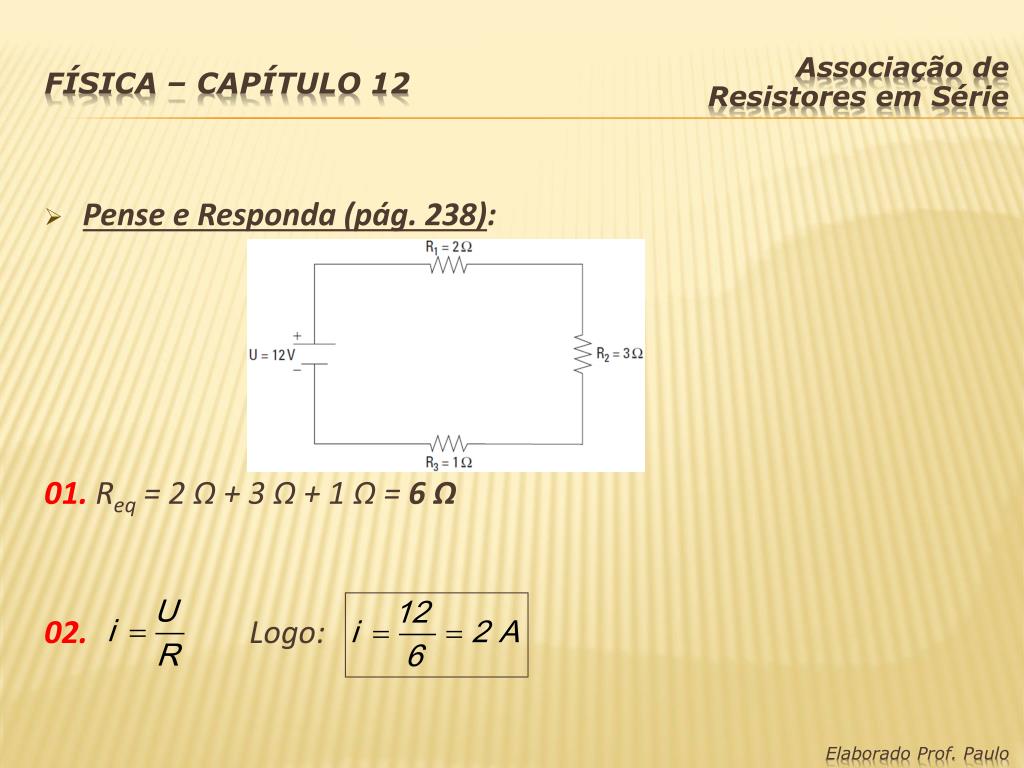

  10. Pense e Responda (pág. 238): 01. Req = 2 Ω + 3 Ω + 1 Ω = 6 Ω 02. Logo: Associação de Resistores em Série Física – capítulo 12 Elaborado Prof. Paulo

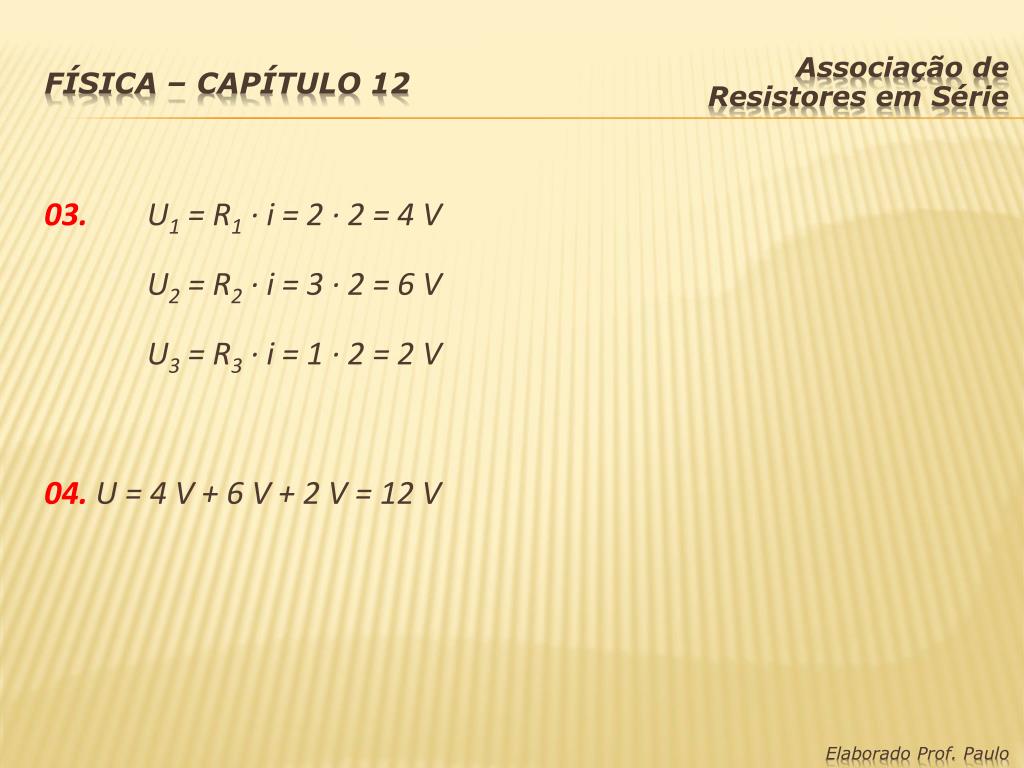

  11. 03. U1 = R1 · i = 2 · 2 = 4 V U2 = R2 · i = 3 · 2 = 6 V U3 = R3 · i = 1 · 2 = 2 V 04. U = 4 V + 6 V + 2 V = 12 V Associação de Resistores em Série Física – capítulo 12 Elaborado Prof. Paulo

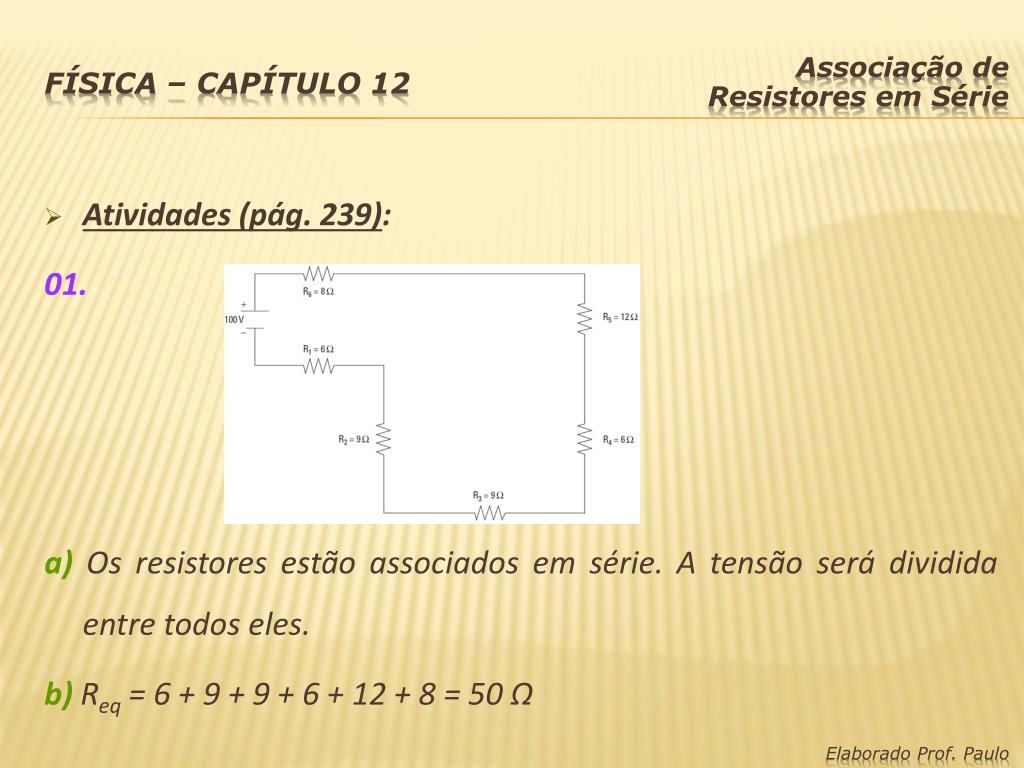

  12. Atividades (pág. 239): 01. a) Os resistores estão associados em série. A tensão será dividida entre todos eles. b) Req = 6 + 9 + 9 + 6 + 12 + 8 = 50 Ω Associação de Resistores em Série Física – capítulo 12 Elaborado Prof. Paulo

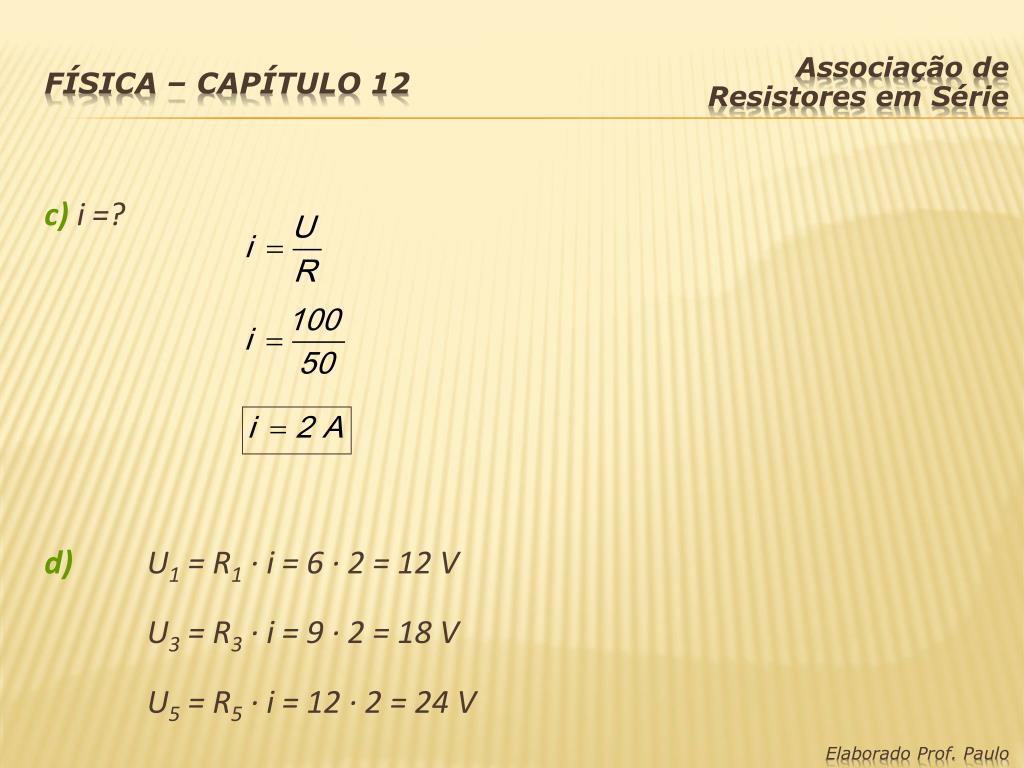

  13. c) i =? d) U1 = R1 · i = 6 · 2 = 12 V U3 = R3 · i = 9 · 2 = 18 V U5 = R5 · i = 12 · 2 = 24 V Associação de Resistores em Série Física – capítulo 12 Elaborado Prof. Paulo

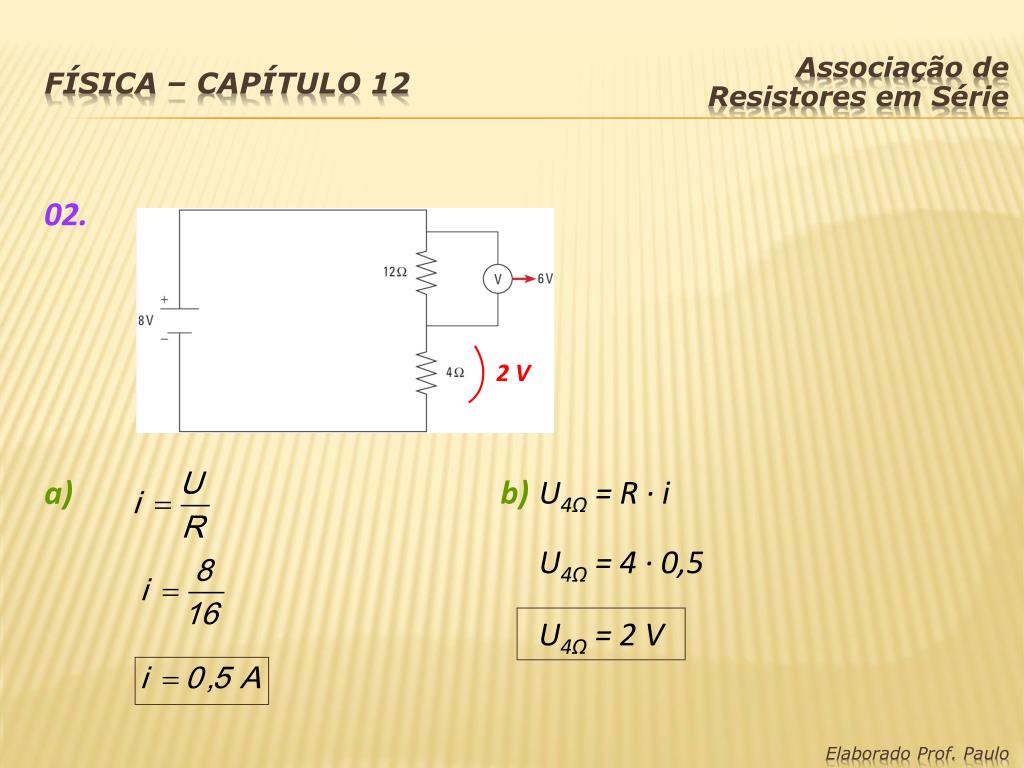

  14. 02. a) Associação de Resistores em Série Física – capítulo 12 b)U4Ω = R · i U4Ω = 4 · 0,5 2 V U4Ω = 2 V Elaborado Prof. Paulo

  15. Em Casa (pág. 240): 01. a) Req = ? Req = 35 + 45 Associação de Resistores em Série Física – capítulo 12 b) i = ? U = 120 V Req = 80 Ω Req = 80 Ω Elaborado Prof. Paulo

  16. 02. a) U3 = ? U1 = R1 · i = 15 · 2 = 30 V U2 = R2 · i = 10 · 2 = 20 V Logo: U3 = 100 – 30 – 20 Associação de Resistores em Série Física – capítulo 12 b) R3 = ? U3 = 50 V i = 2 A c) Req = ? Req = 15 + 10 + 25 30 V 20 V 50 V Req = 50Ω U3 = 50V Elaborado Prof. Paulo
