  1. Moteur à Courant Continu

  2. Convertisseurrotatif Moteur à courant continu Moteur à courant continu Energie électrique Energie mécanique Génératrice à courant continu ou dynamo

  3. Ligne neutre Conducteur dans encoche Cliquer pour activer la légende Ligne neutre Conducteur dans encoche Noyau polaire entrefer entrefer bobine bobine Noyau polaire axe polaire balais axe polaire balais Stator ou inducteur collecteur collecteur Stator ou inducteur arbre arbre Rotor ou induit Rotor ou induit Bâti et carcasse Bâti et carcasse Machine à courant continu

  4. Régle des 3 doigts de la main droite pouce : sens du courant index : sens de B majeur:sens de la force L I F FORCE DE LAPLACE  B F = B.I.L.sin

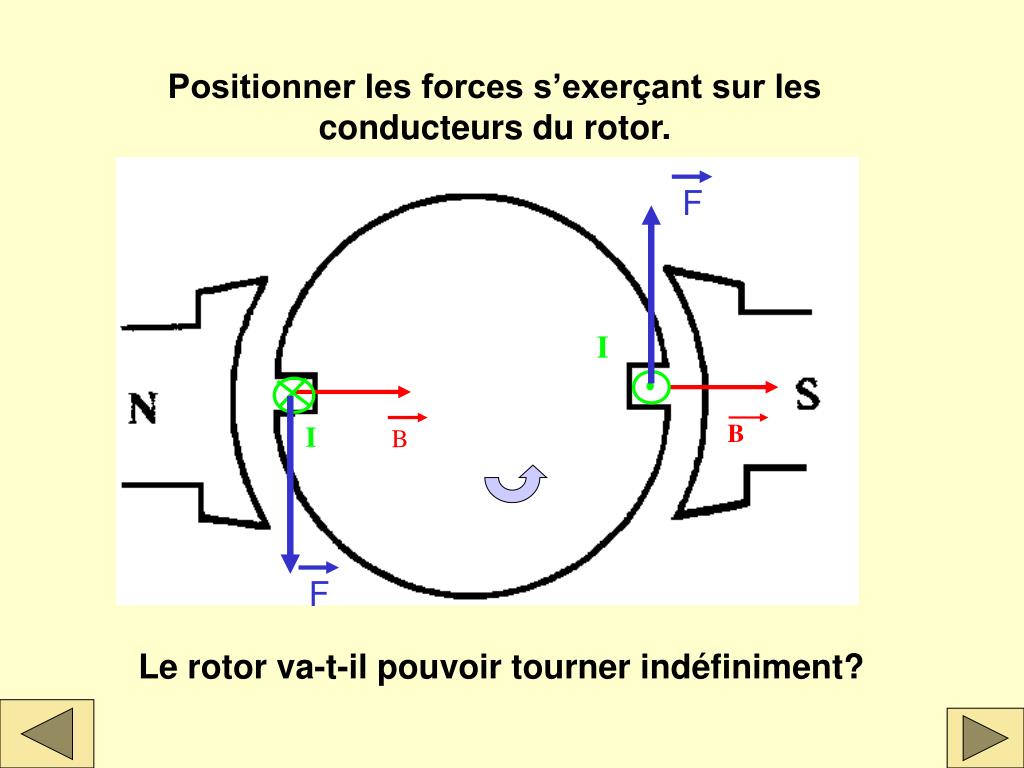

  5. F F B B I I Positionner les forces s’exerçant sur les conducteurs du rotor. Le rotor va-t-il pouvoir tourner indéfiniment?

  6. animation CLIQUER

  7. Cliquer pour activer l ’animation animation

  8. Pu = Pa Bilan des puissances - Rendement Puissance absorbée Puissance utile MOTEUR Pa = Pu = pertes Joule stator pertes collectives pertes Joule rotor Pjs= Pc= Pm+Pf Pjr=
