情境五 尺寸标注

情境五 尺寸标注. 5.1 尺寸标注概述 5.2 尺寸标注的样式设置 5.3 尺寸标注 5.4 公差标注 5.5 尺寸编辑. 本章学习目标. ◆ 尺寸标注基本概念（尺寸标注的组成要素、尺寸标注的系统变量、尺寸标注菜单及其工具栏、尺寸标注类型、尺寸标注命令的调用方法） ◆ 尺寸标注样式设定 ◆ 常见尺寸的标注方法 ◆ 公差标注 ◆ 尺寸编辑. 返回首页. 5.1 尺寸标注概述. 5.1.1 尺寸标注的组成要素 5.1.2 尺寸标注的系统变量 5.1.3 尺寸标注菜单及其工具栏 5.1.4 尺寸标注类型. 返回首页.

lora
Download Presentation

情境五 尺寸标注

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

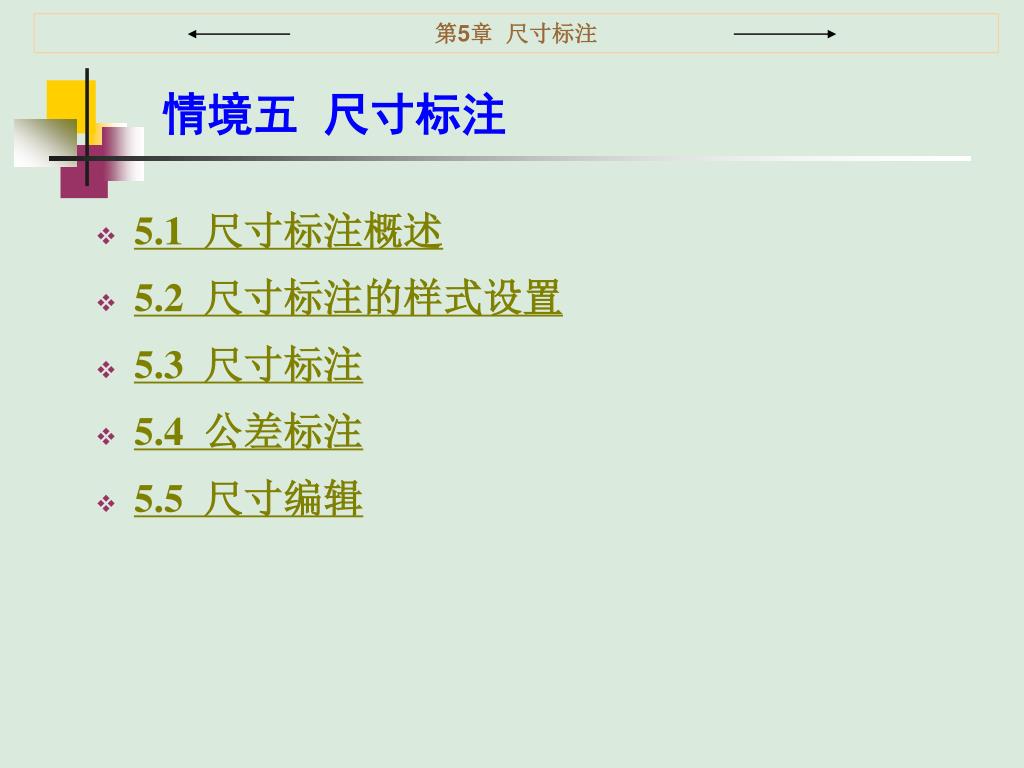

  1. 情境五 尺寸标注 • 5.1 尺寸标注概述 • 5.2 尺寸标注的样式设置 • 5.3 尺寸标注 • 5.4 公差标注 • 5.5 尺寸编辑

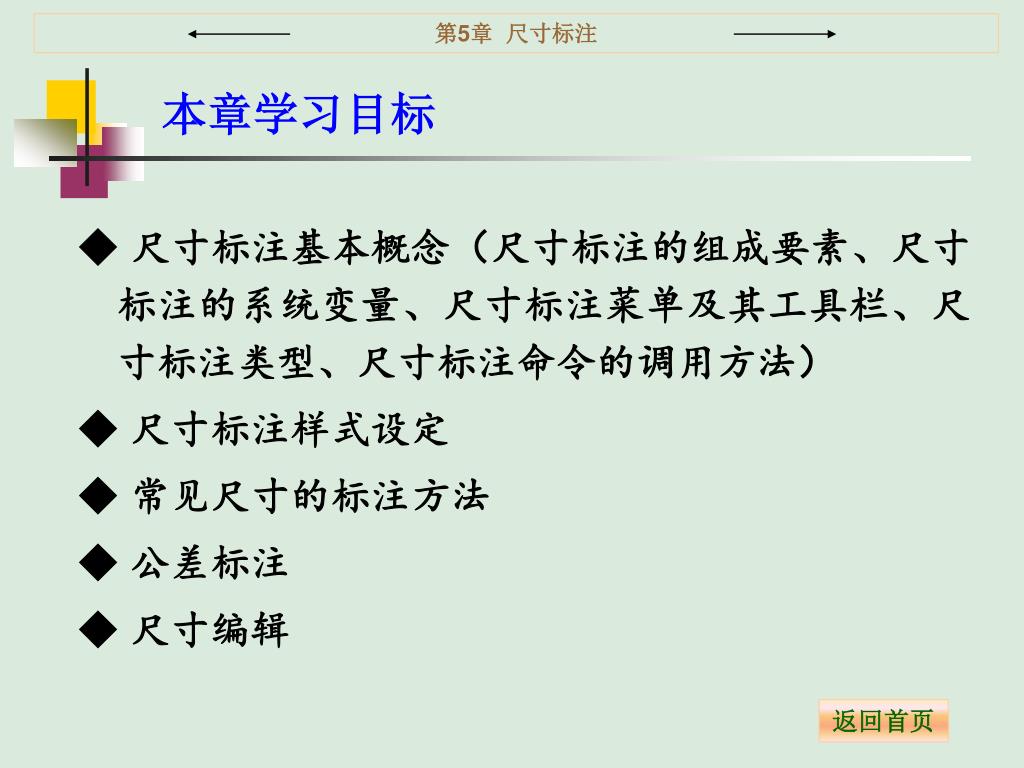

  2. 本章学习目标 ◆尺寸标注基本概念（尺寸标注的组成要素、尺寸标注的系统变量、尺寸标注菜单及其工具栏、尺寸标注类型、尺寸标注命令的调用方法） ◆尺寸标注样式设定 ◆常见尺寸的标注方法 ◆公差标注 ◆尺寸编辑 返回首页

  3. 5.1 尺寸标注概述 • 5.1.1 尺寸标注的组成要素 • 5.1.2 尺寸标注的系统变量 • 5.1.3 尺寸标注菜单及其工具栏 • 5.1.4 尺寸标注类型 返回首页

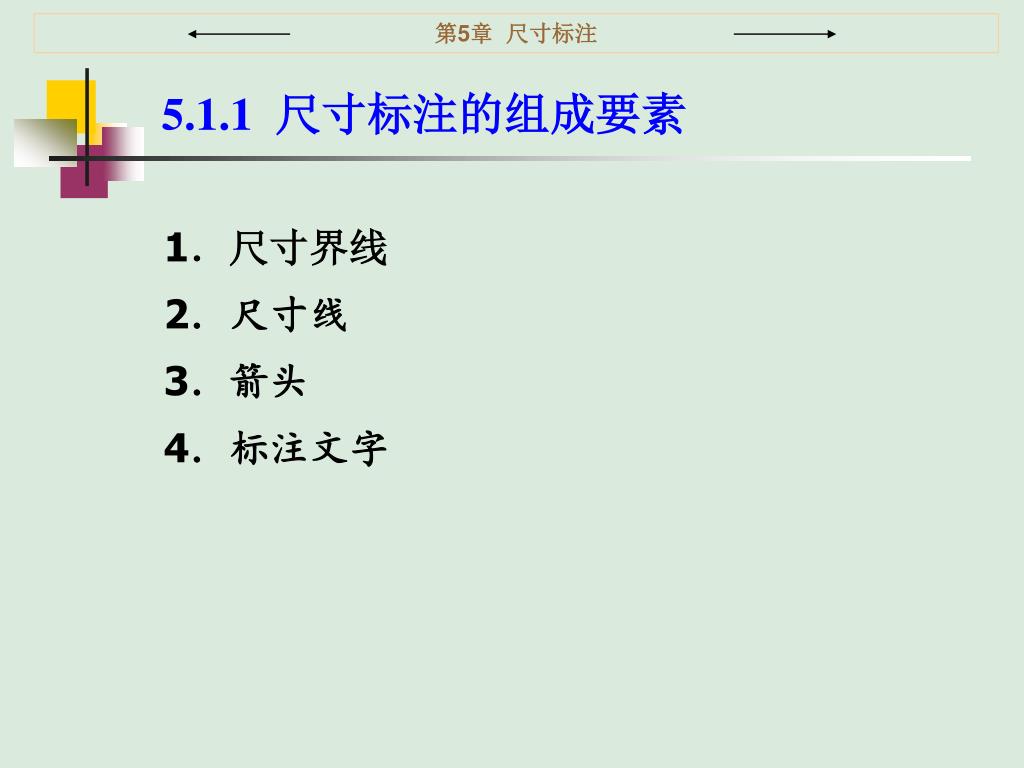

  4. 5.1.1 尺寸标注的组成要素 1．尺寸界线 2．尺寸线 3．箭头 4．标注文字

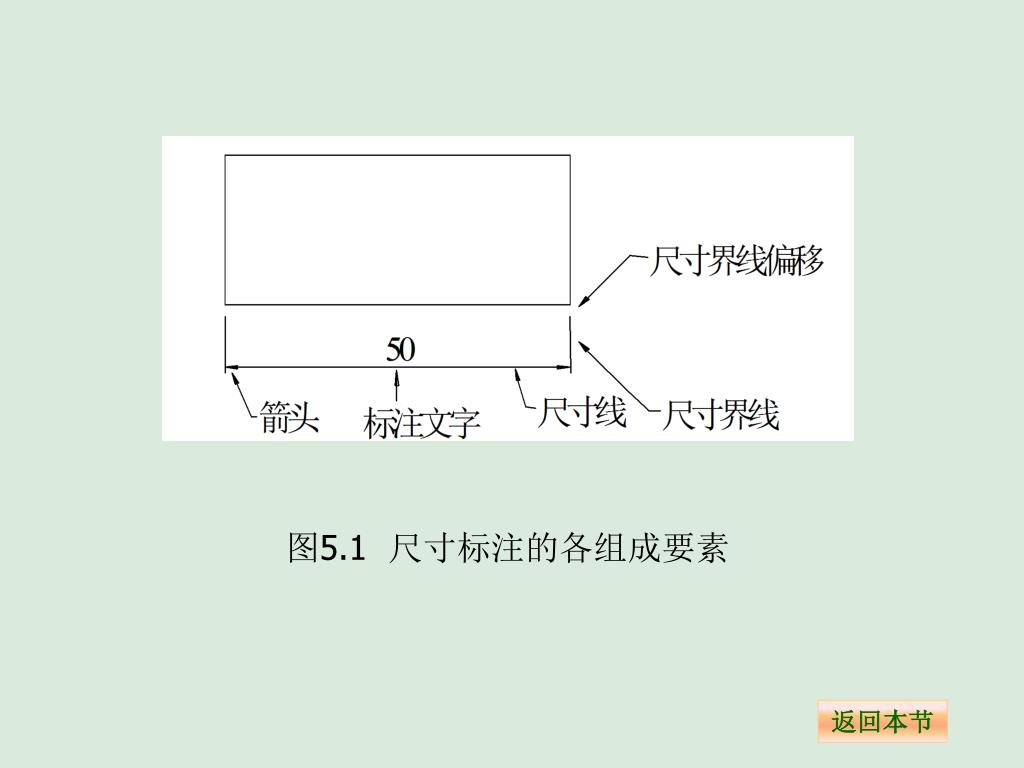

  5. 图5.1 尺寸标注的各组成要素 返回本节

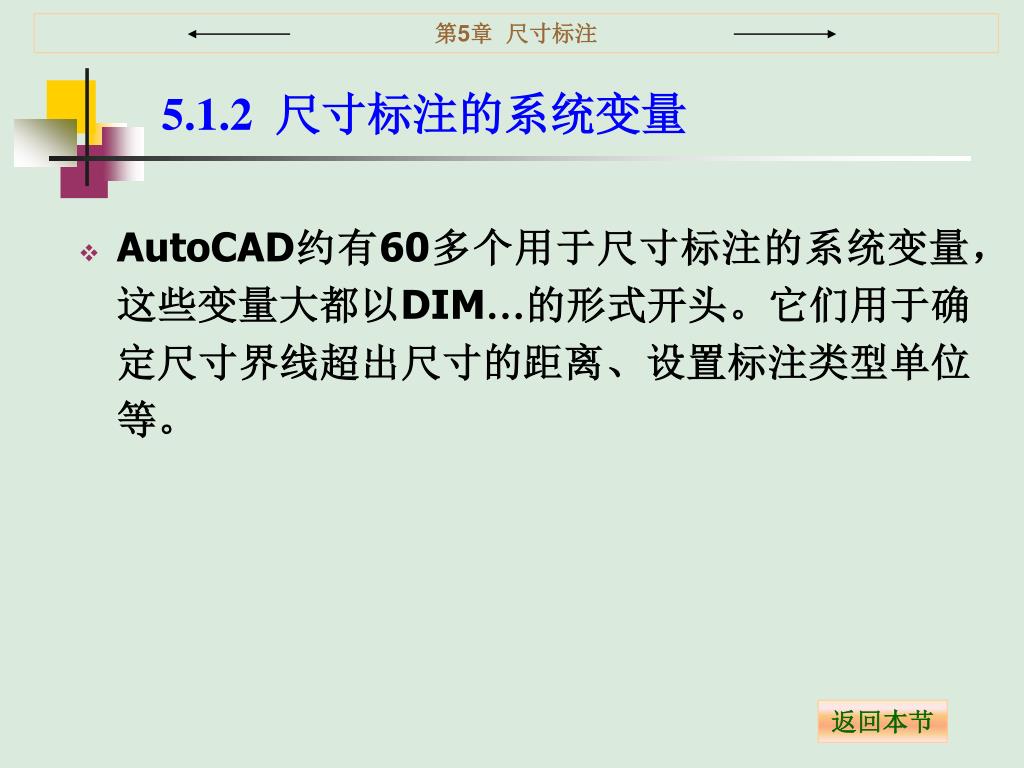

  6. 5.1.2 尺寸标注的系统变量 • AutoCAD约有60多个用于尺寸标注的系统变量，这些变量大都以DIM…的形式开头。它们用于确定尺寸界线超出尺寸的距离、设置标注类型单位等。 返回本节

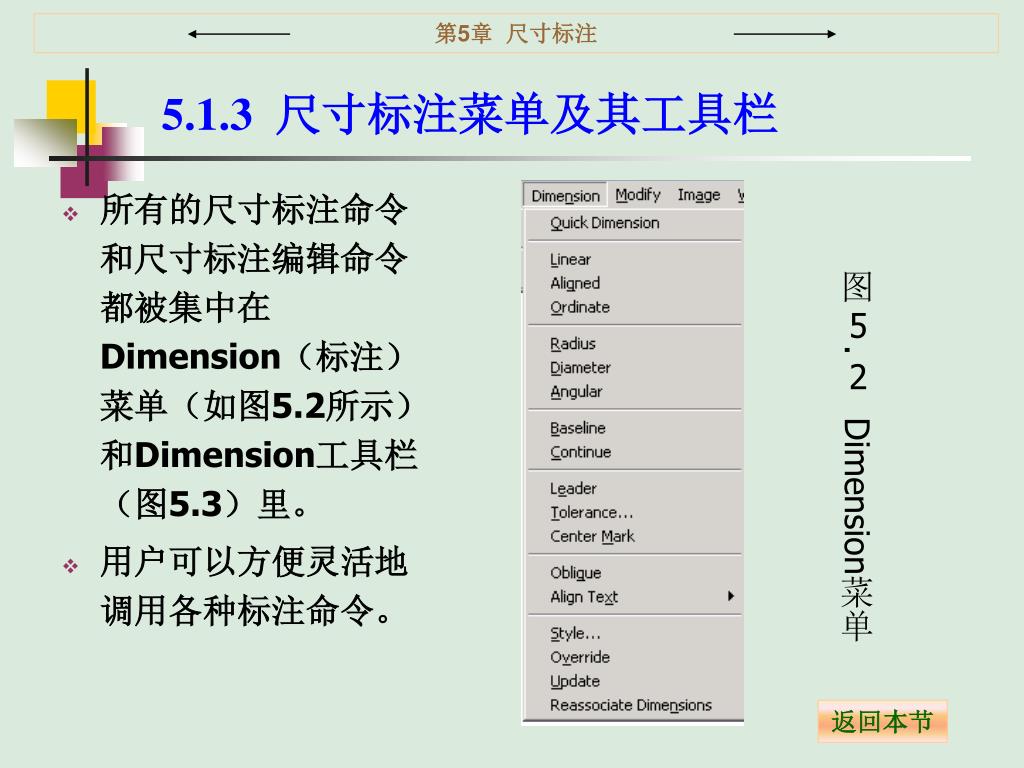

  7. 5.1.3 尺寸标注菜单及其工具栏 • 所有的尺寸标注命令和尺寸标注编辑命令都被集中在Dimension（标注）菜单（如图5.2所示）和Dimension工具栏（图5.3）里。 • 用户可以方便灵活地调用各种标注命令。 图5.2 Dimension菜单 返回本节

  8. 5.1.4 尺寸标注类型 图5.3 Dimension工具栏 返回本节

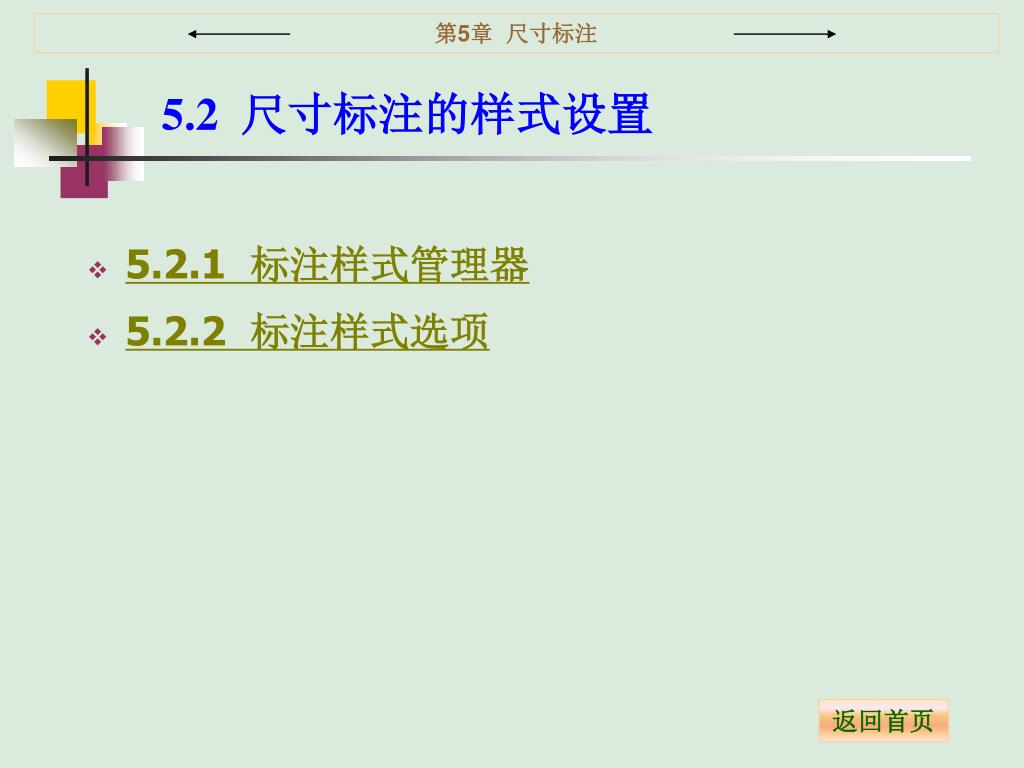

  9. 5.2 尺寸标注的样式设置 • 5.2.1 标注样式管理器 • 5.2.2 标注样式选项 返回首页

  10. 5.2.1 标注样式管理器 • 单击菜单Format｜Dimension Style…（标注样式）菜单项或者单击菜单Dimension｜Style…（样式）菜单项都可以弹出Dimension Style Manager（标注样式管理器）对话框（如图5.4所示）。 1．修改标注样式（如图5.5所示） 2．替代标注样式

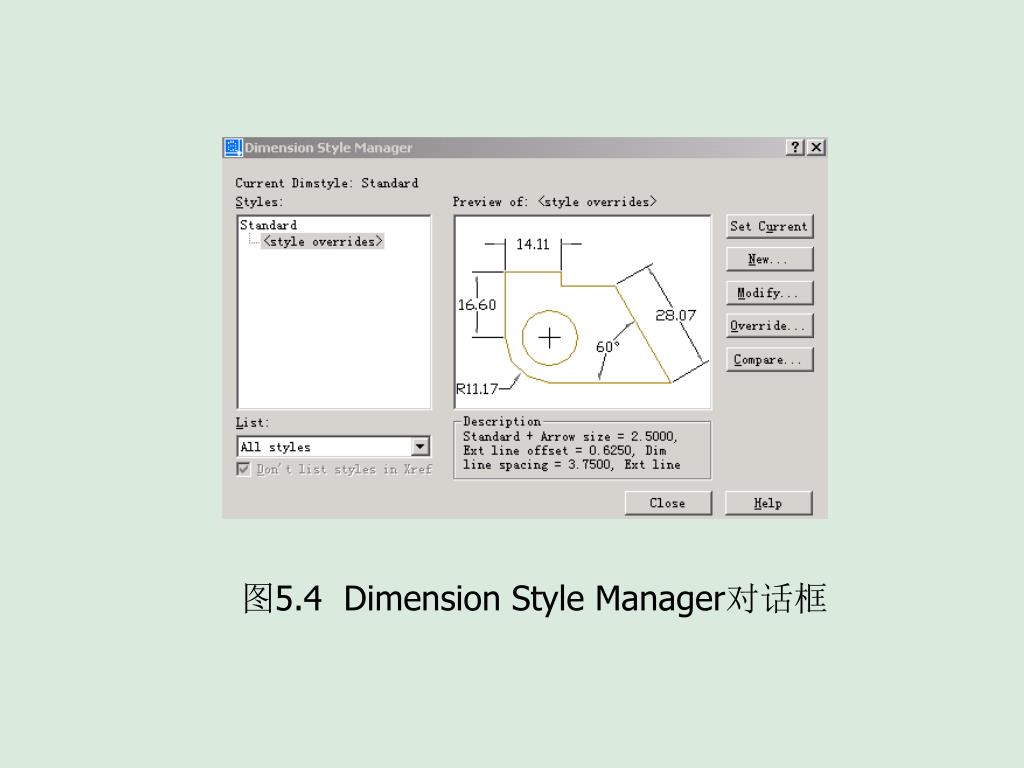

  11. 图5.4 Dimension Style Manager对话框

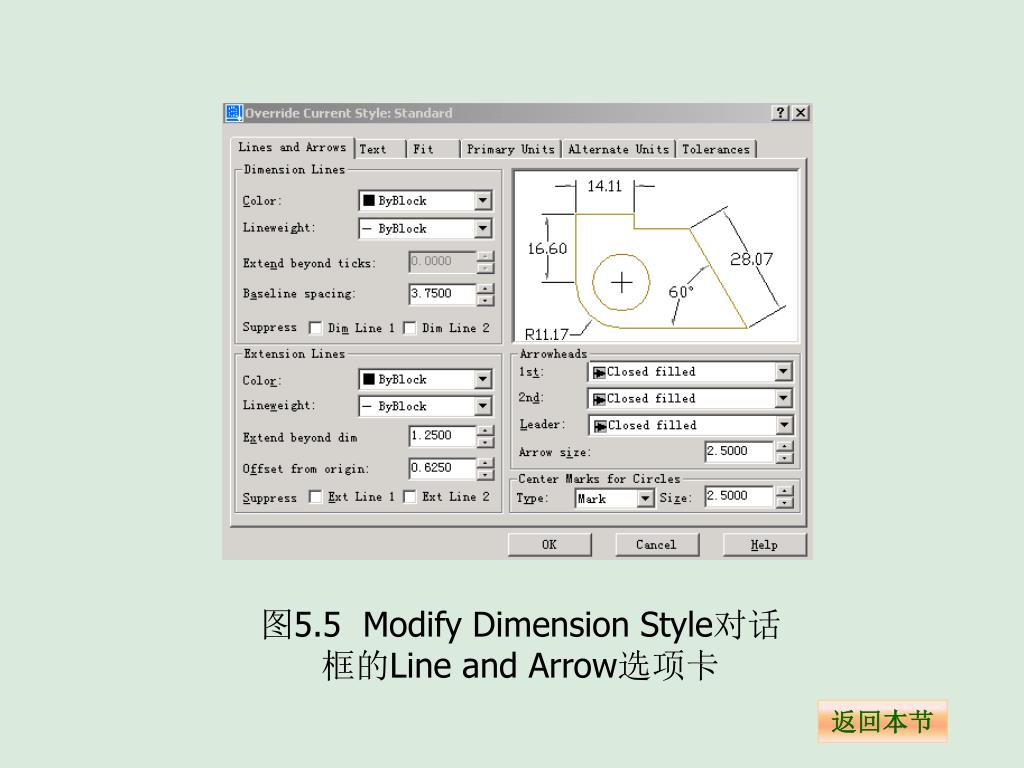

  12. 图5.5 Modify Dimension Style对话框的Line and Arrow选项卡 返回本节

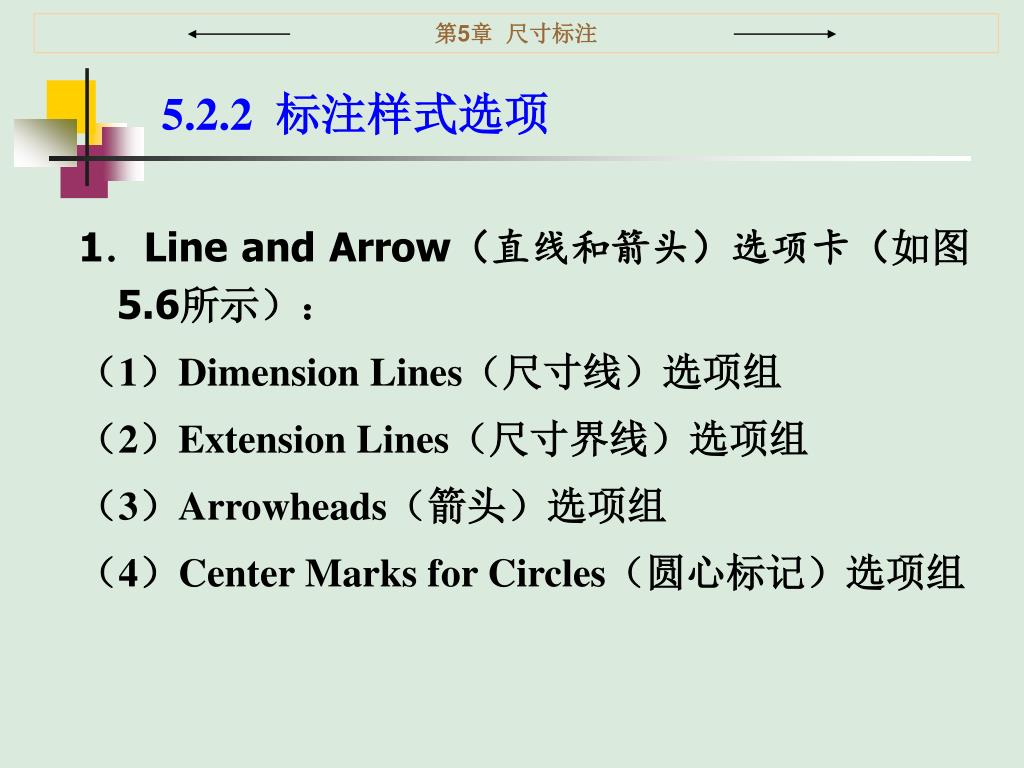

  13. 5.2.2 标注样式选项 1．Line and Arrow（直线和箭头）选项卡（如图5.6所示）： （1）Dimension Lines（尺寸线）选项组 （2）Extension Lines（尺寸界线）选项组 （3）Arrowheads（箭头）选项组 （4）Center Marks for Circles（圆心标记）选项组

  14. （a）抑制第一条尺寸线（b）抑制第二条尺寸线（c）抑制所有尺寸线（a）抑制第一条尺寸线（b）抑制第二条尺寸线（c）抑制所有尺寸线 图5.6 抑制尺寸线图例

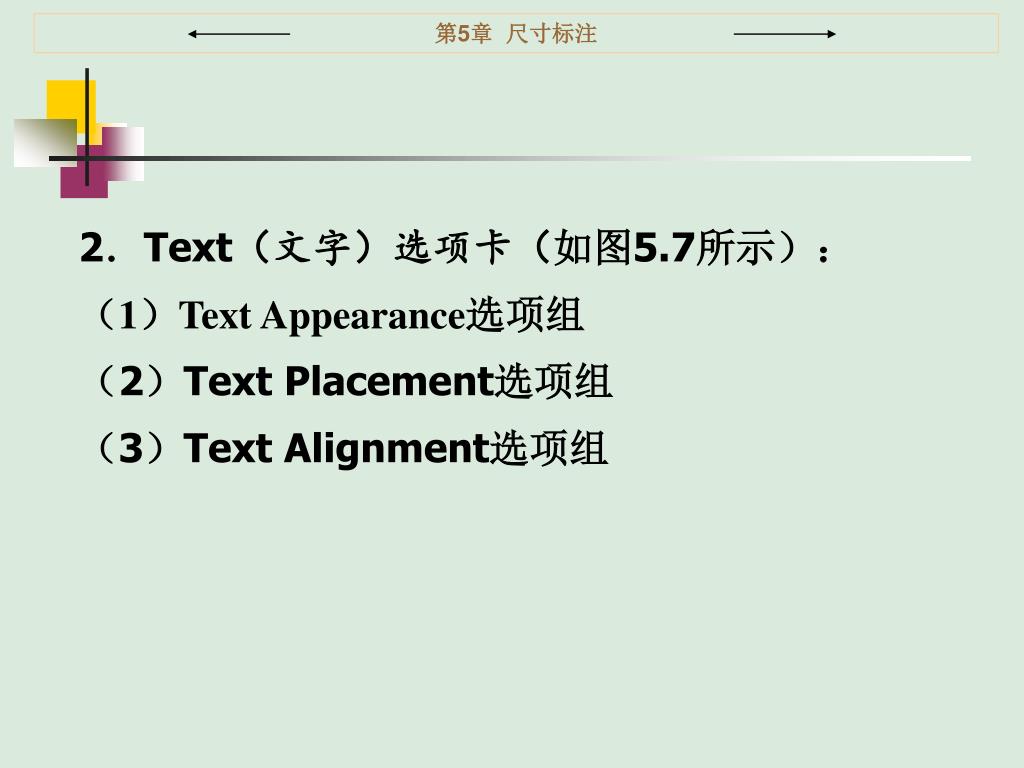

  15. 2．Text（文字）选项卡（如图5.7所示）： （1）Text Appearance选项组 （2）Text Placement选项组 （3）Text Alignment选项组

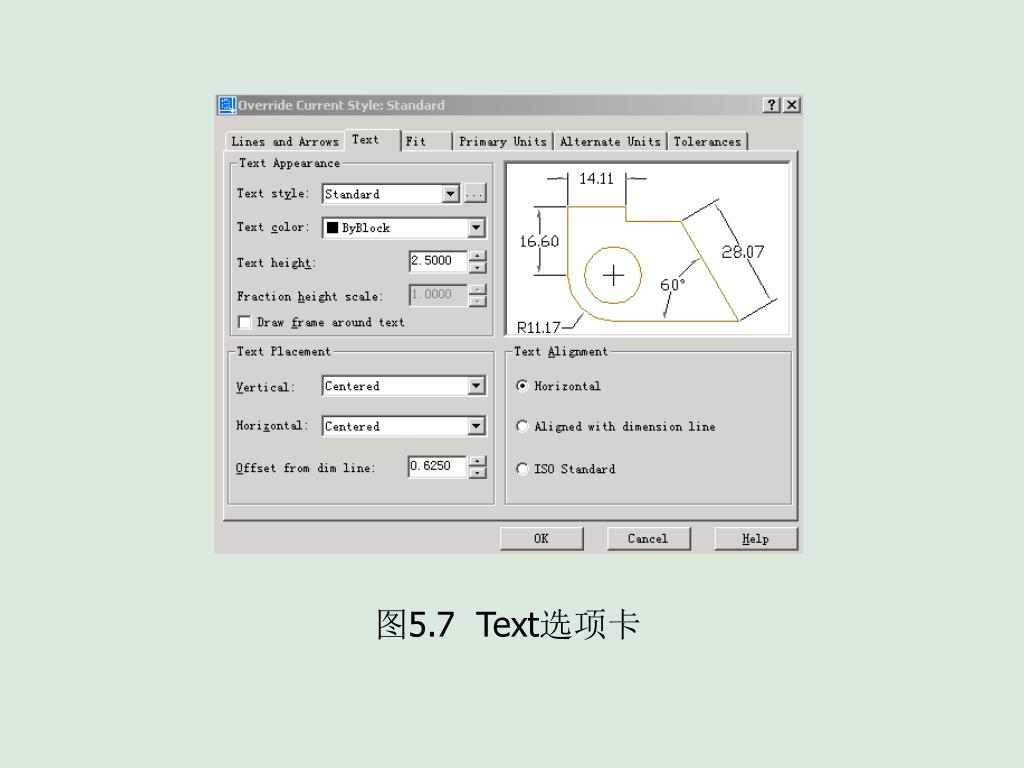

  16. 图5.7 Text选项卡

  17. 3．Fit（调整）选项卡（如图5.8所示）： （1）Fit Options选项组 （2）Text Placement选项组 （3）Scale for Dimension Features选项组 （4）Fine Tuning选项组

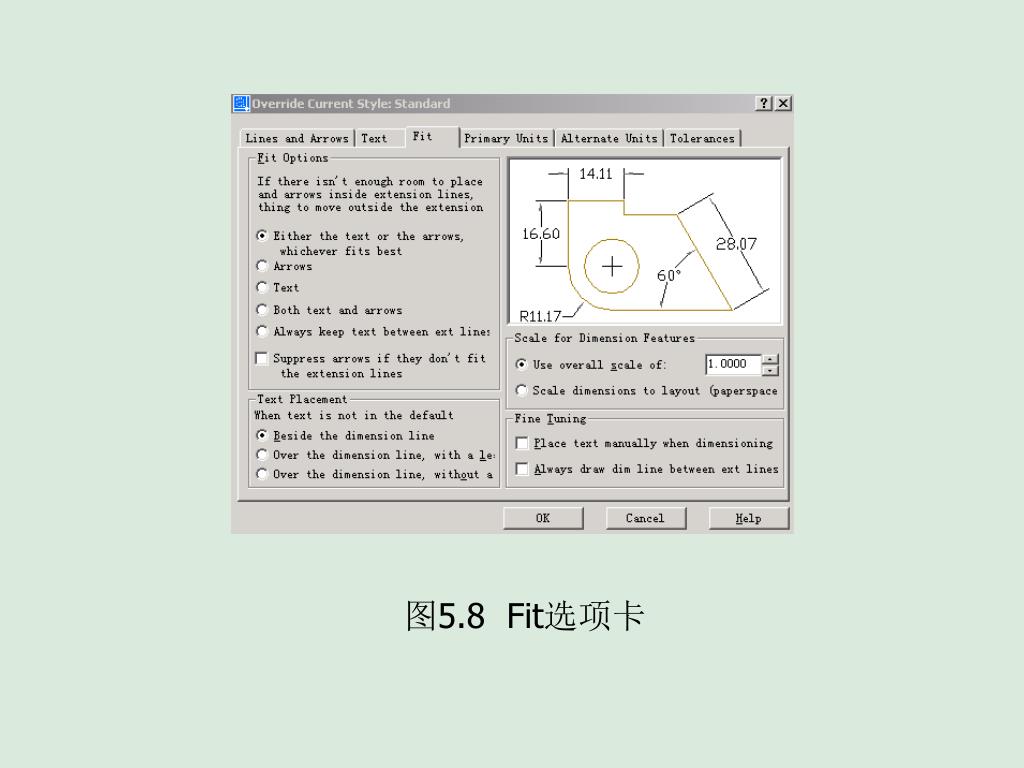

  18. 图5.8 Fit选项卡

  19. 4．Primary Units（主单位）选项卡（如图5.9所示）： （1）Linear Dimensions选项组 （2）Angular Dimensions选项组

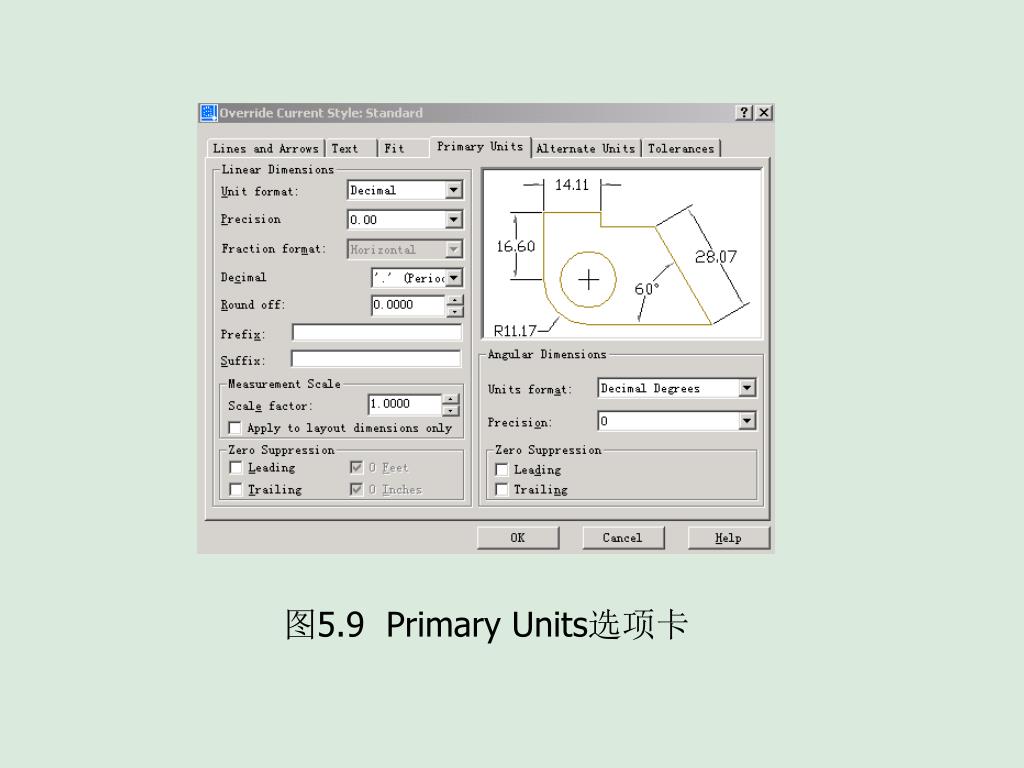

  20. 图5.9 Primary Units选项卡

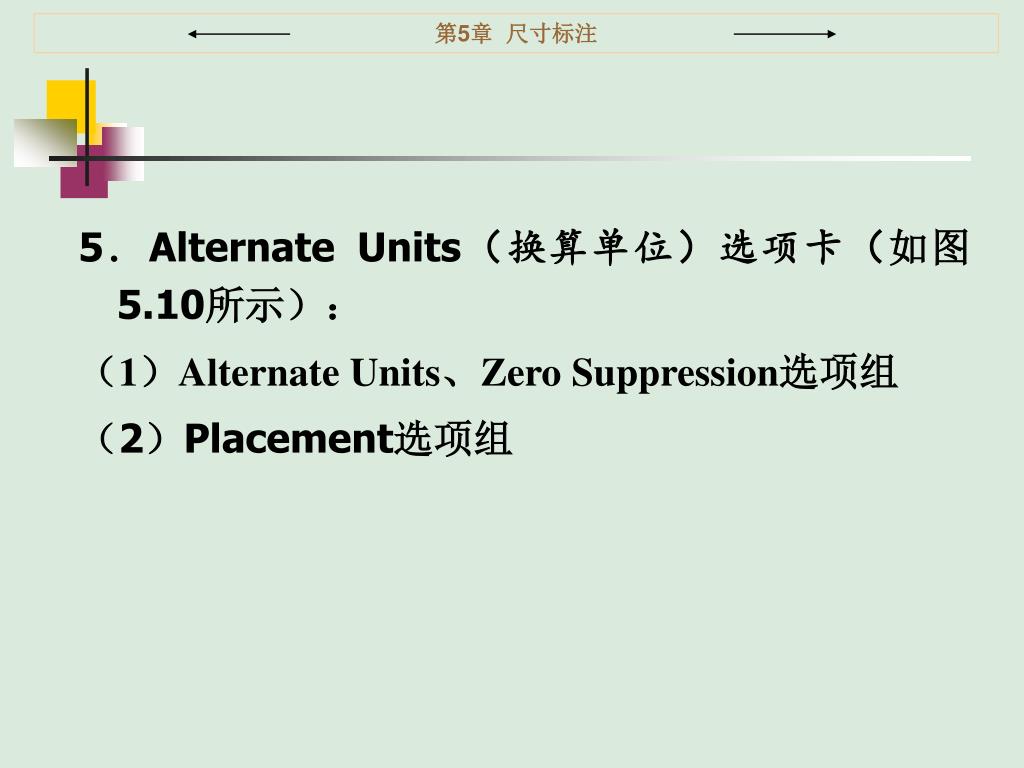

  21. 5．Alternate Units（换算单位）选项卡（如图5.10所示）： （1）Alternate Units、Zero Suppression选项组 （2）Placement选项组

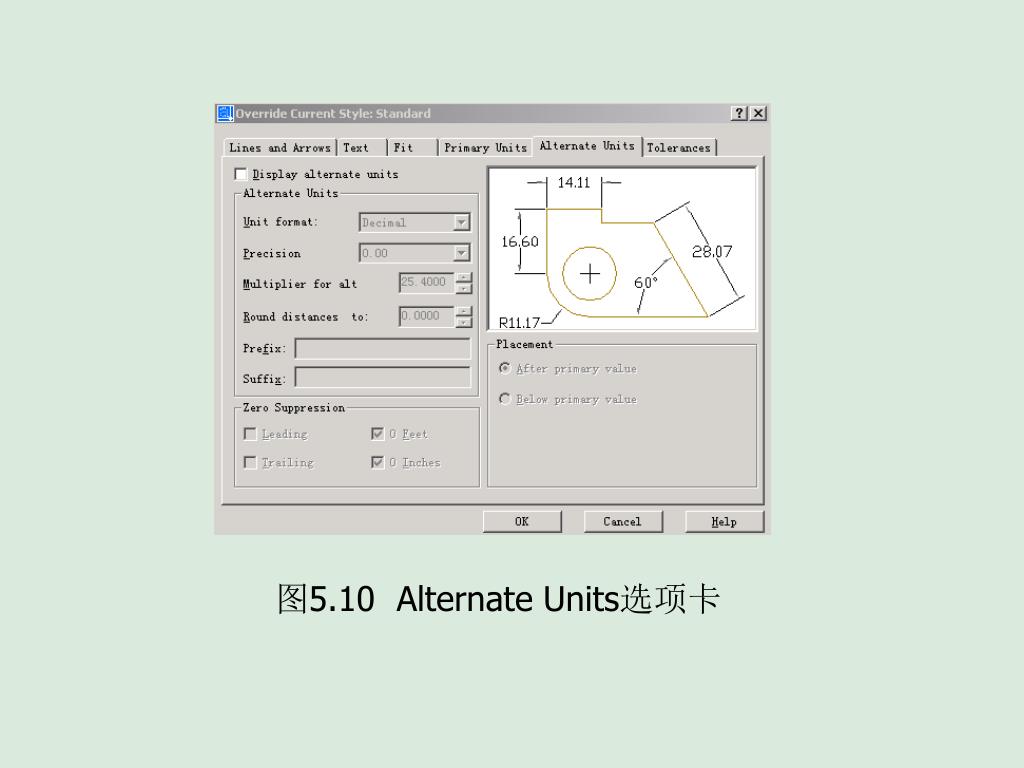

  22. 图5.10 Alternate Units选项卡

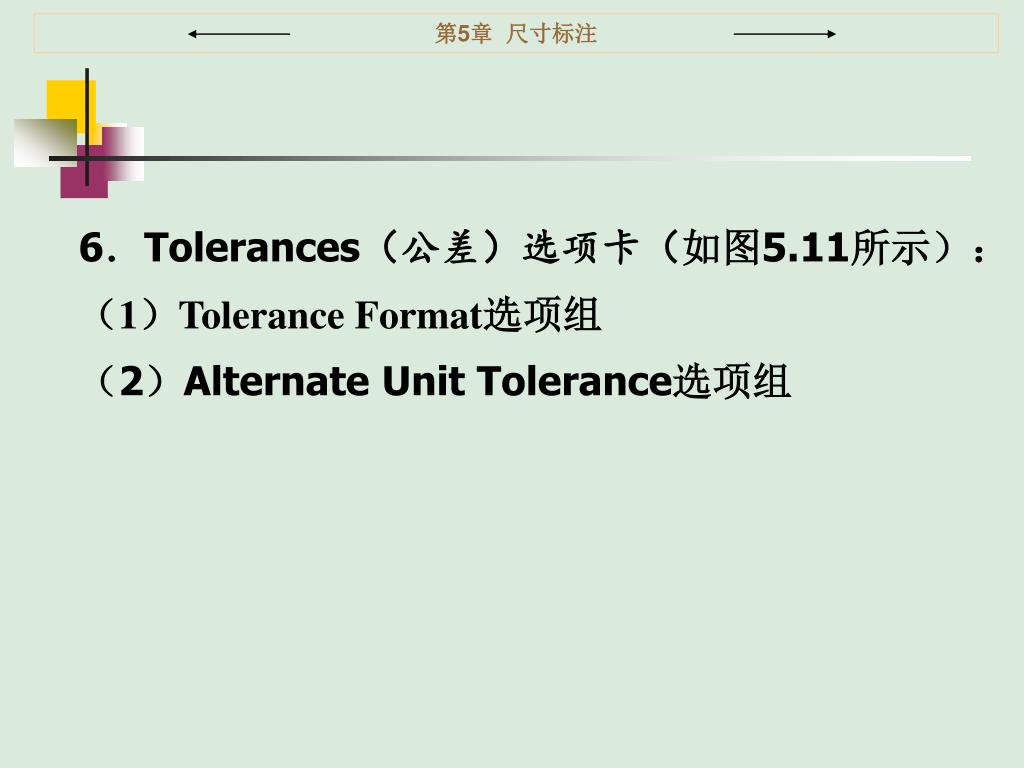

  23. 6．Tolerances（公差）选项卡（如图5.11所示）： （1）Tolerance Format选项组 （2）Alternate Unit Tolerance选项组

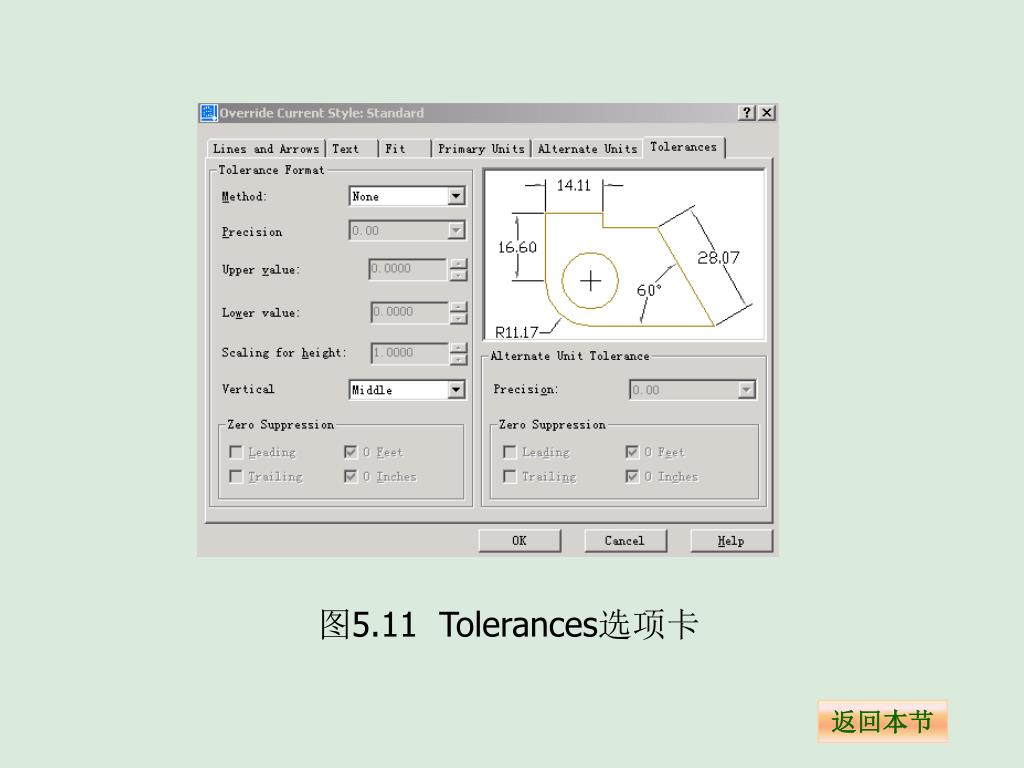

  24. 图5.11 Tolerances选项卡 返回本节

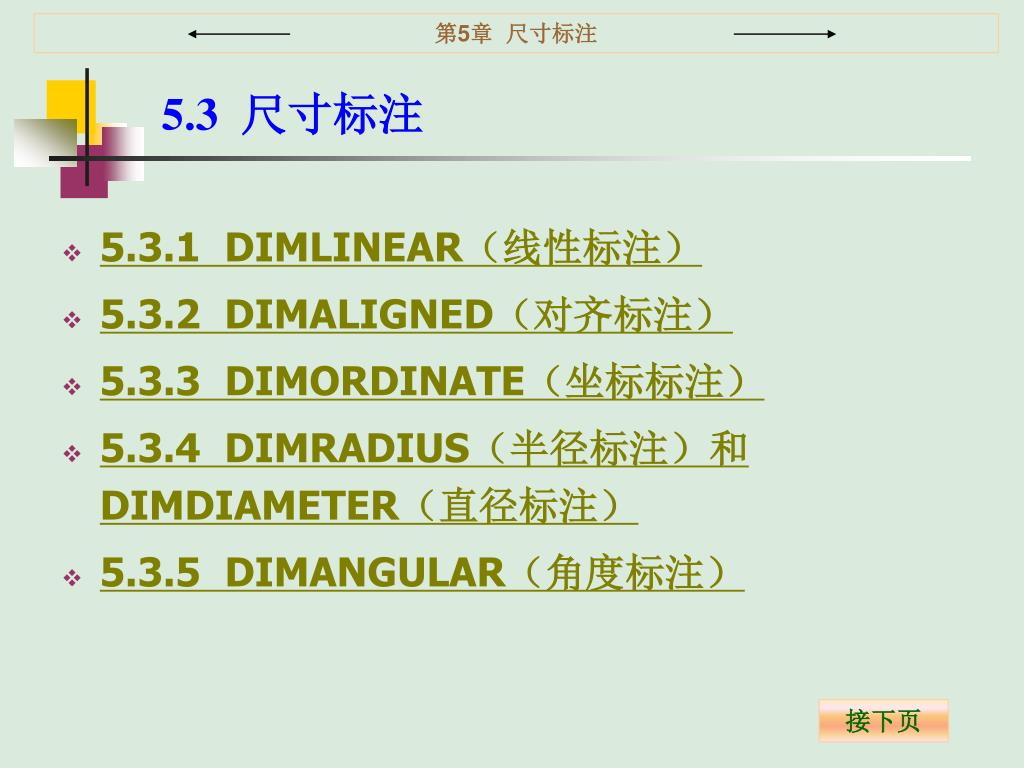

  25. 5.3 尺寸标注 • 5.3.1 DIMLINEAR（线性标注） • 5.3.2 DIMALIGNED（对齐标注） • 5.3.3 DIMORDINATE（坐标标注） • 5.3.4 DIMRADIUS（半径标注）和DIMDIAMETER（直径标注） • 5.3.5 DIMANGULAR（角度标注） 接下页

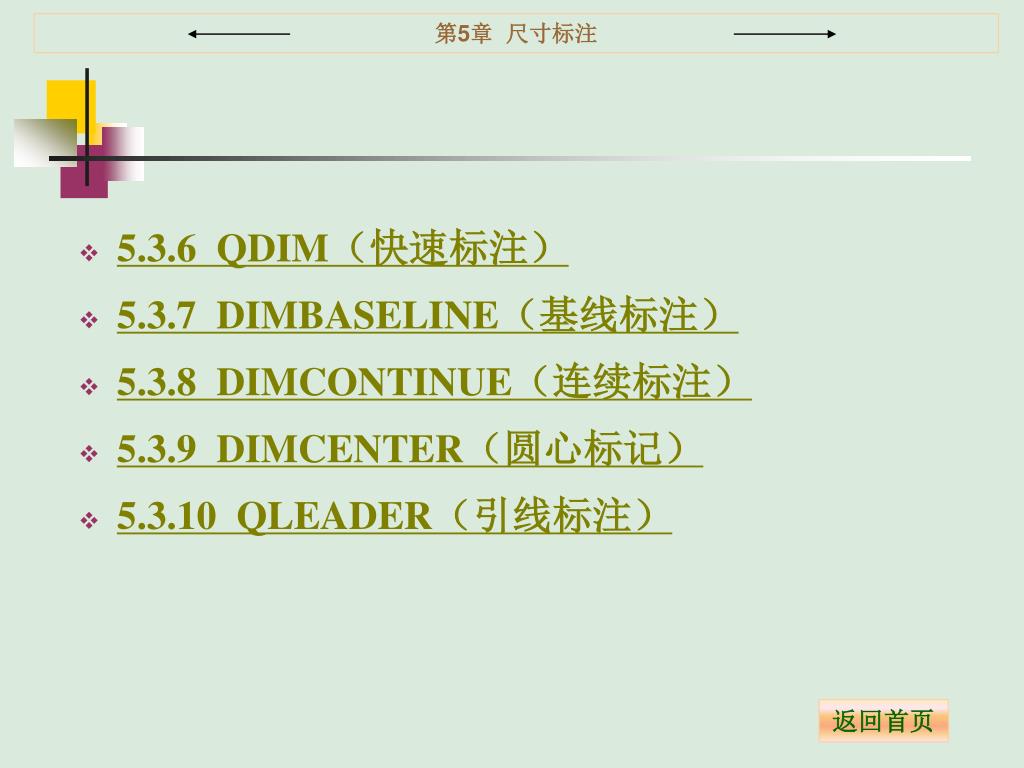

  26. 5.3.6 QDIM（快速标注） • 5.3.7 DIMBASELINE（基线标注） • 5.3.8 DIMCONTINUE（连续标注） • 5.3.9 DIMCENTER（圆心标记） • 5.3.10 QLEADER（引线标注） 返回首页

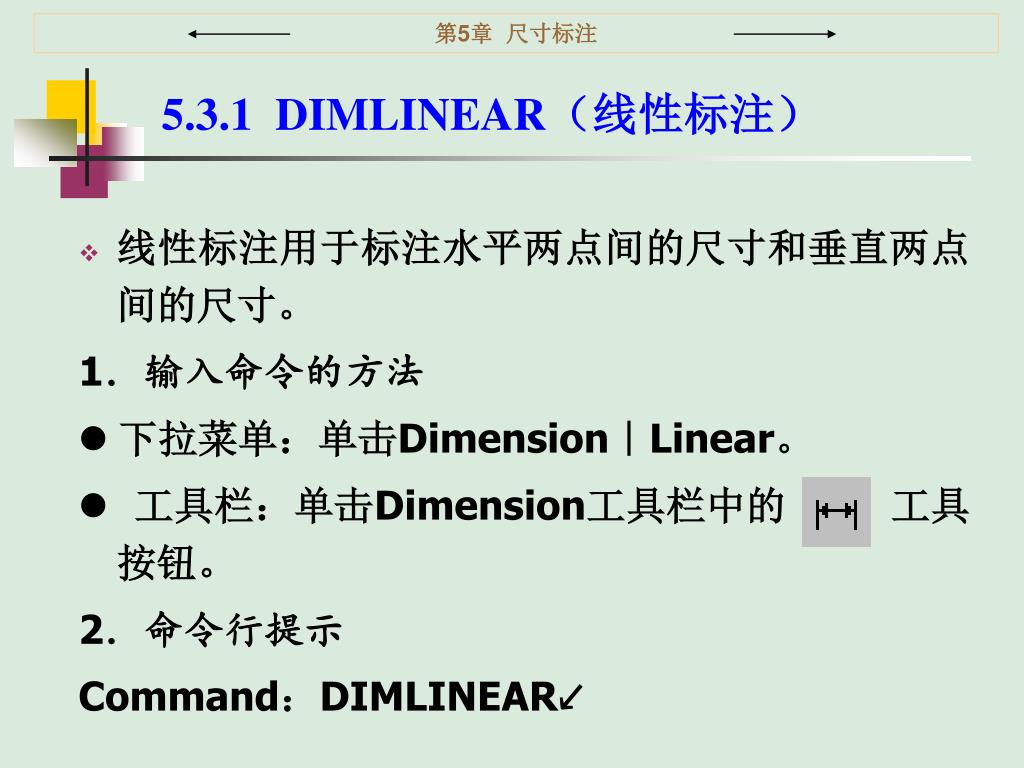

  27. 5.3.1 DIMLINEAR（线性标注） • 线性标注用于标注水平两点间的尺寸和垂直两点间的尺寸。 1．输入命令的方法 l下拉菜单：单击Dimension｜Linear。 l工具栏：单击Dimension工具栏中的 工具按钮。 2．命令行提示 Command：DIMLINEAR↙

  28. 3．选项说明 （1）Mtext（多行文字） （2）Text（文字） （3）Angle（角度） （4）Horizontal（水平） （5）Vertical（垂直） （6）Rotated（旋转） 返回本节

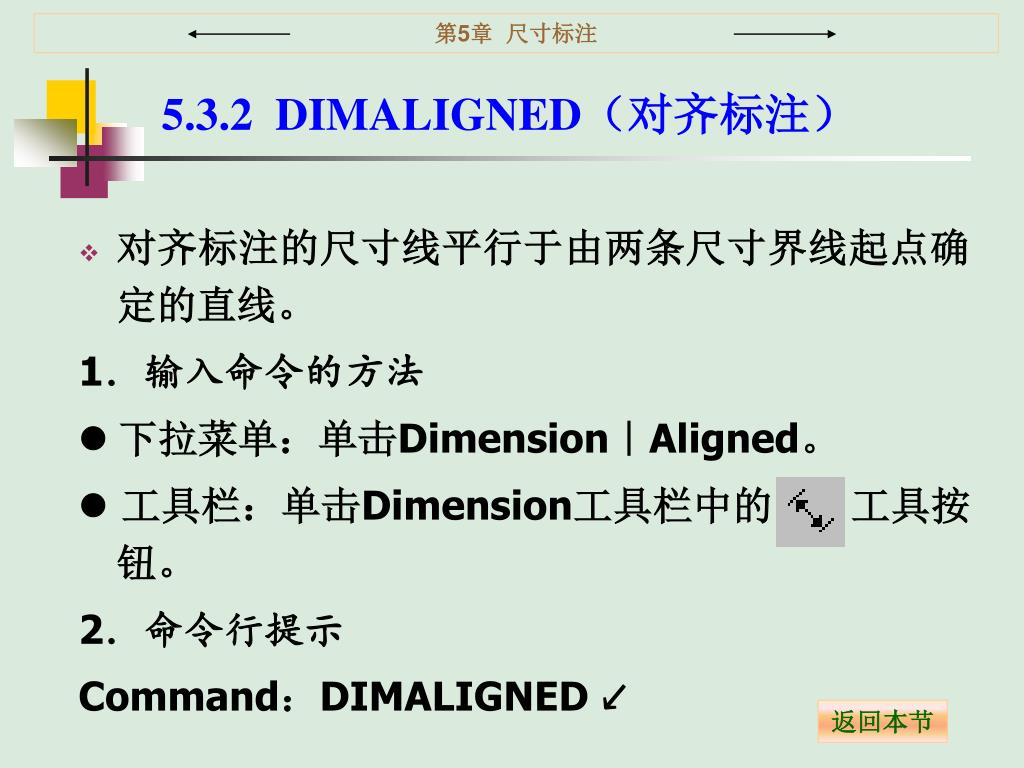

  29. 5.3.2 DIMALIGNED（对齐标注） • 对齐标注的尺寸线平行于由两条尺寸界线起点确定的直线。 1．输入命令的方法 l下拉菜单：单击Dimension｜Aligned。 l工具栏：单击Dimension工具栏中的 工具按钮。 2．命令行提示 Command：DIMALIGNED ↙ 返回本节

  30. 5.3.3 DIMORDINATE（坐标标注） • 该标注用于指定相对于UCS原点的X坐标或Y坐标值，这种标注结果与我国现行标准不相符合，本章不再阐述。 返回本节

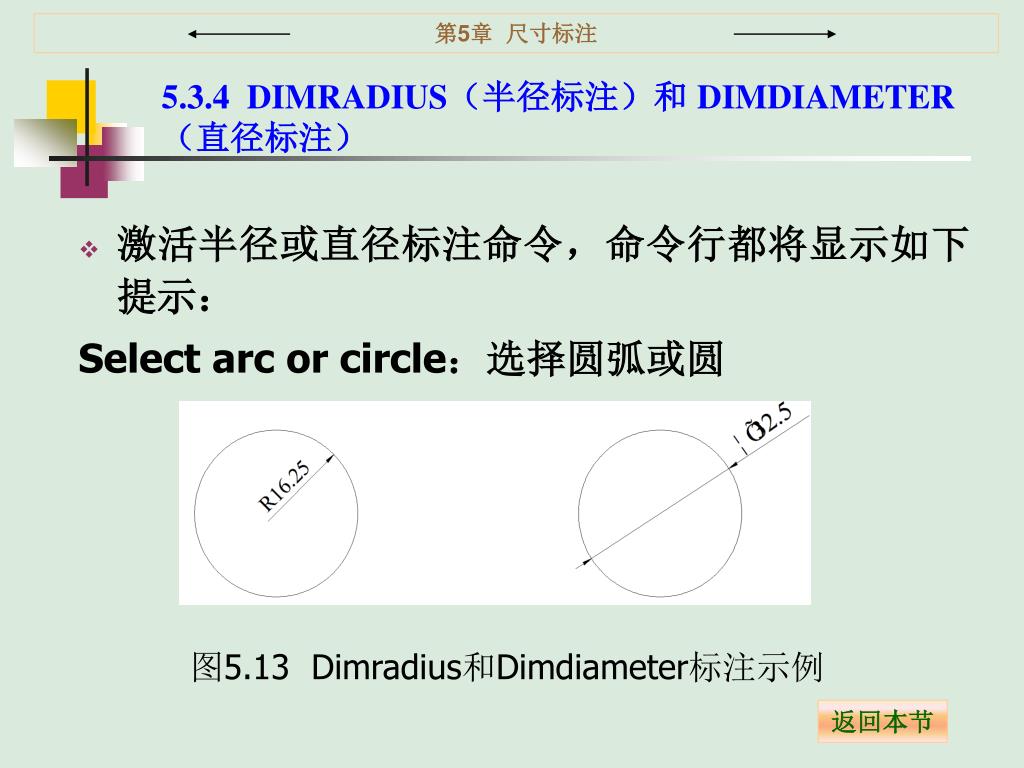

  31. 5.3.4 DIMRADIUS（半径标注）和DIMDIAMETER（直径标注） • 激活半径或直径标注命令，命令行都将显示如下提示： Select arc or circle：选择圆弧或圆 图5.13 Dimradius和Dimdiameter标注示例 返回本节

  32. 5.3.5 DIMANGULAR（角度标注） • 用于标注两条直线之间的夹角、圆弧的弧度或三点之间的角度。 1．输入命令的方法 l下拉菜单：单击Dimension｜Angular。 l工具栏：单击Dimension工具栏中的 工具按钮。 2．命令行提示 Command：DIMANGULAR↙ 返回本节

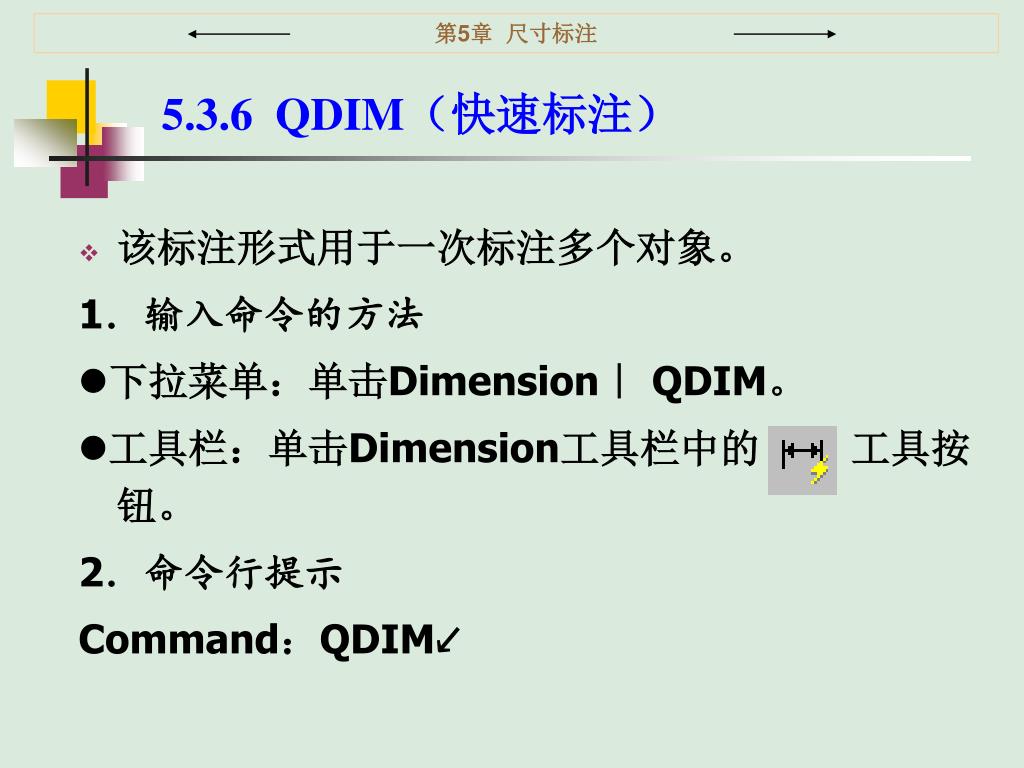

  33. 5.3.6 QDIM（快速标注） • 该标注形式用于一次标注多个对象。 1．输入命令的方法 l下拉菜单：单击Dimension｜QDIM。 l工具栏：单击Dimension工具栏中的 工具按钮。 2．命令行提示 Command：QDIM↙

  34. 3．选项说明 （1）Continuous（连续） （2）Staggered（相交） （3）Baseline（基线） （4）Ordinate（坐标） （5）Radius（半径） （6）Diameter（直径） （7）datum Point（基准点） （8）Edit（编辑） 返回本节

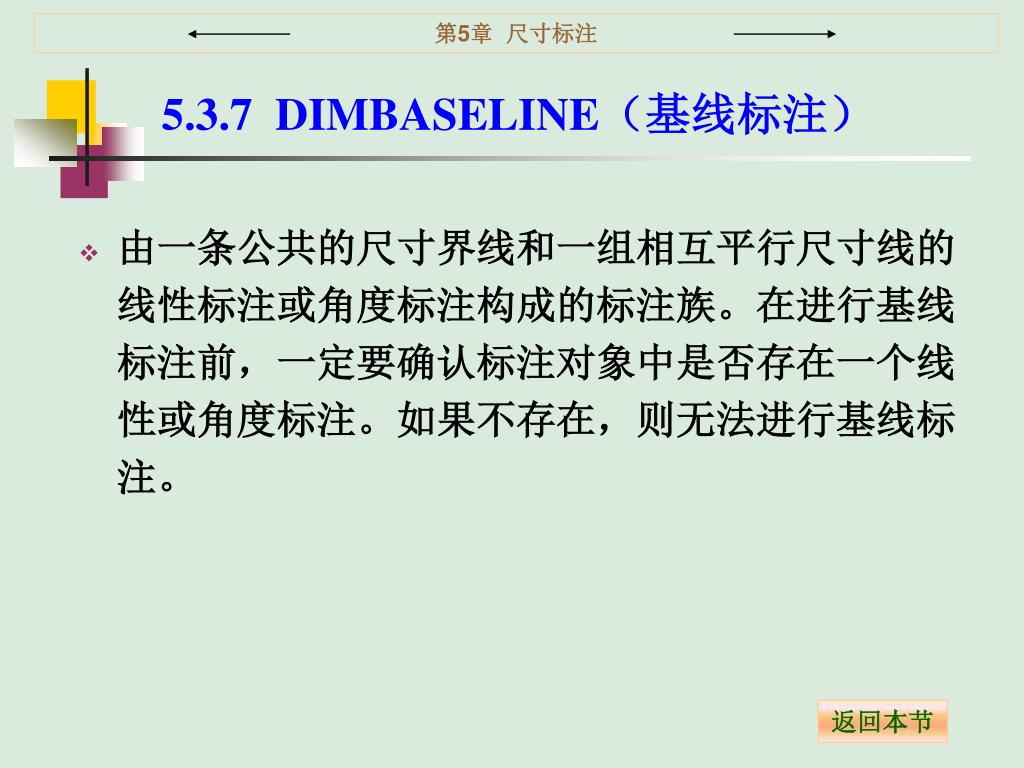

  35. 5.3.7 DIMBASELINE（基线标注） • 由一条公共的尺寸界线和一组相互平行尺寸线的线性标注或角度标注构成的标注族。在进行基线标注前，一定要确认标注对象中是否存在一个线性或角度标注。如果不存在，则无法进行基线标注。 返回本节

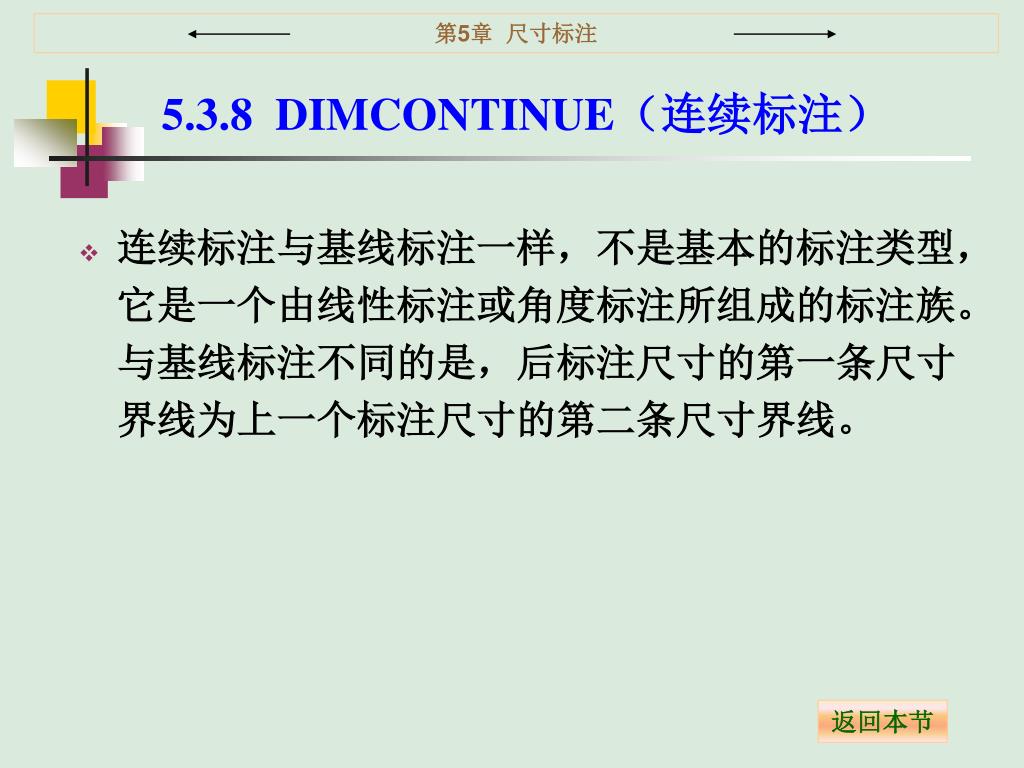

  36. 5.3.8 DIMCONTINUE（连续标注） • 连续标注与基线标注一样，不是基本的标注类型，它是一个由线性标注或角度标注所组成的标注族。与基线标注不同的是，后标注尺寸的第一条尺寸界线为上一个标注尺寸的第二条尺寸界线。 返回本节

  37. 5.3.9 DIMCENTER（圆心标记） • 标注圆心标记有圆心标记和中心线两种。 图5.14 Dimcenter标注示例 返回本节

  38. 5.3.10 QLEADER（引线标注） 1．创建引线标注 • 引线标注用于指明图形各部位的名称、材料及形位公差等信息。创建引线标注方法如下： • 激活引线标注命令，命令行提示： • Specify first leader point,or[Settings]<Settings>：指定第一条引线点

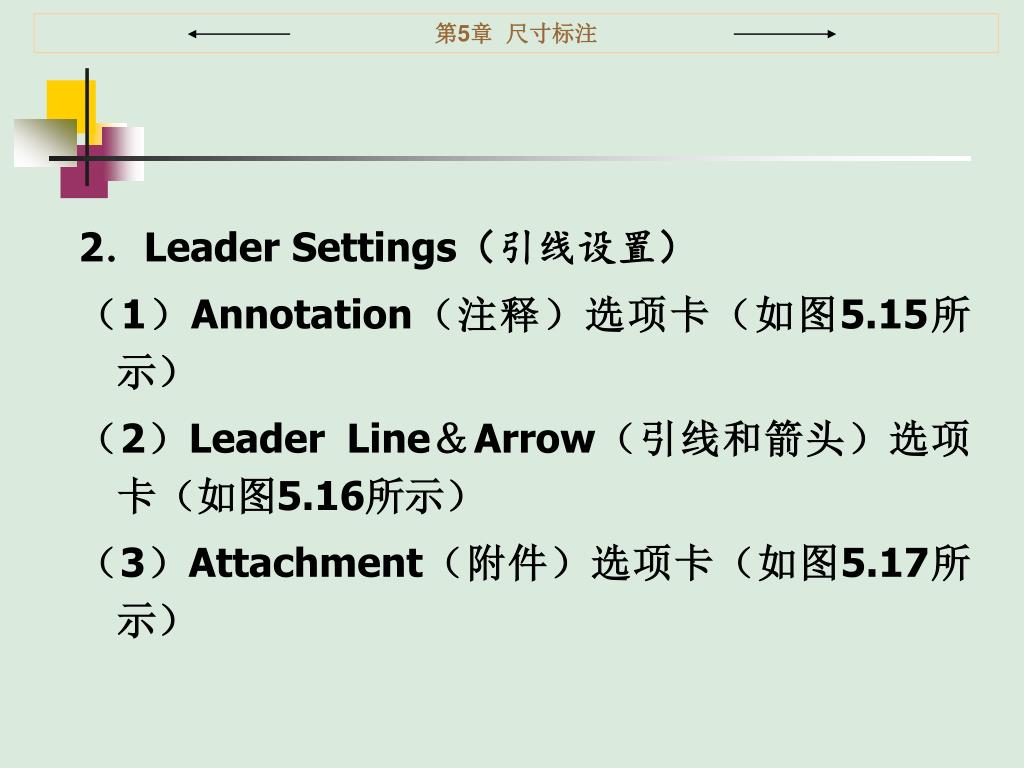

  39. 2．Leader Settings（引线设置） （1）Annotation（注释）选项卡（如图5.15所示） （2）Leader Line＆Arrow（引线和箭头）选项卡（如图5.16所示） （3）Attachment（附件）选项卡（如图5.17所示）

  40. 图5.15 Annotation选项卡

  41. 图5.16 Leader Line &Arrow选项卡

  42. 图5.17 Attachment选项卡 返回本节

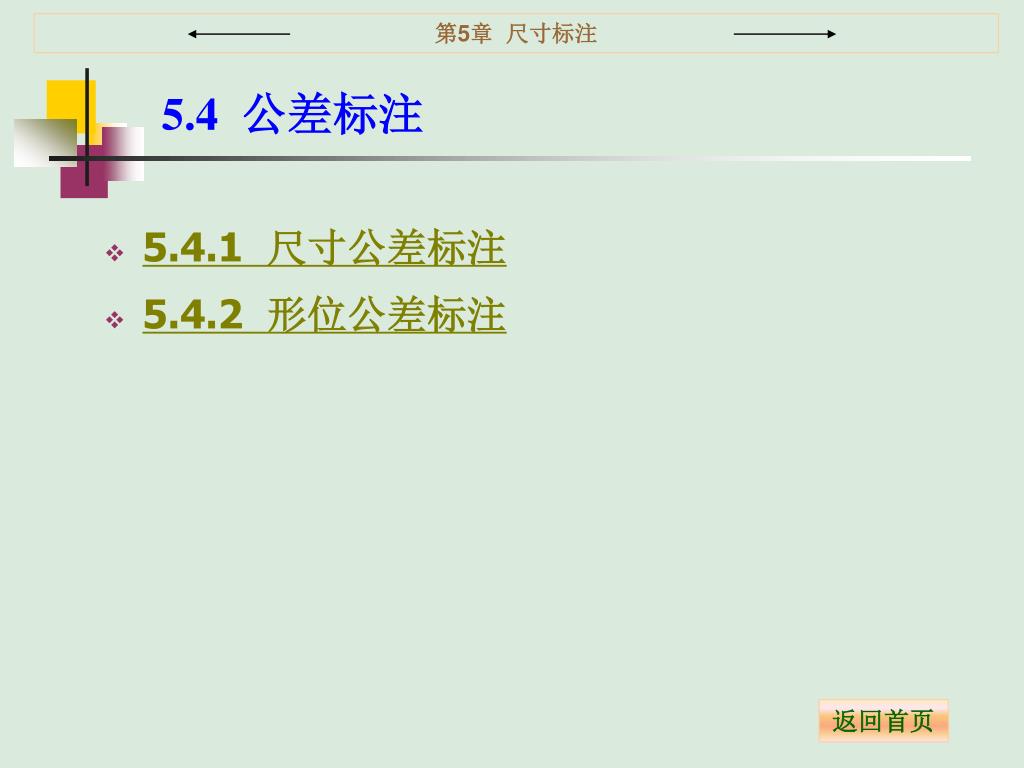

  43. 5.4 公差标注 • 5.4.1 尺寸公差标注 • 5.4.2 形位公差标注 返回首页

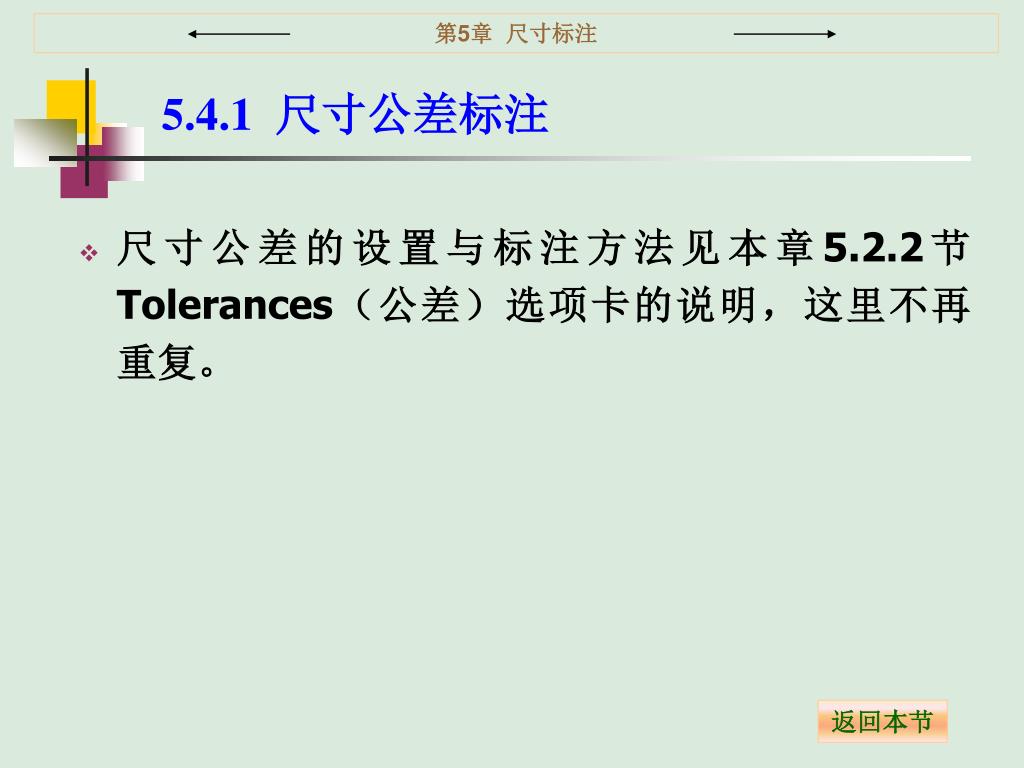

  44. 5.4.1 尺寸公差标注 • 尺寸公差的设置与标注方法见本章5.2.2节Tolerances（公差）选项卡的说明，这里不再重复。 返回本节

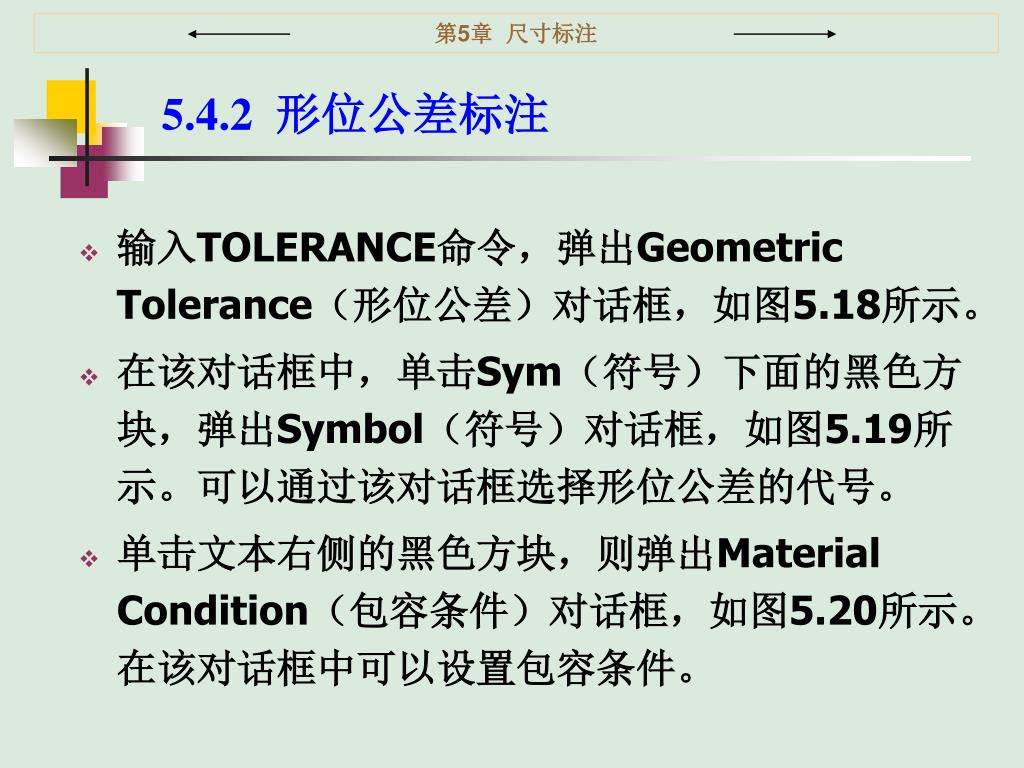

  45. 5.4.2 形位公差标注 • 输入TOLERANCE命令，弹出Geometric Tolerance（形位公差）对话框，如图5.18所示。 • 在该对话框中，单击Sym（符号）下面的黑色方块，弹出Symbol（符号）对话框，如图5.19所示。可以通过该对话框选择形位公差的代号。 • 单击文本右侧的黑色方块，则弹出Material Condition（包容条件）对话框，如图5.20所示。在该对话框中可以设置包容条件。

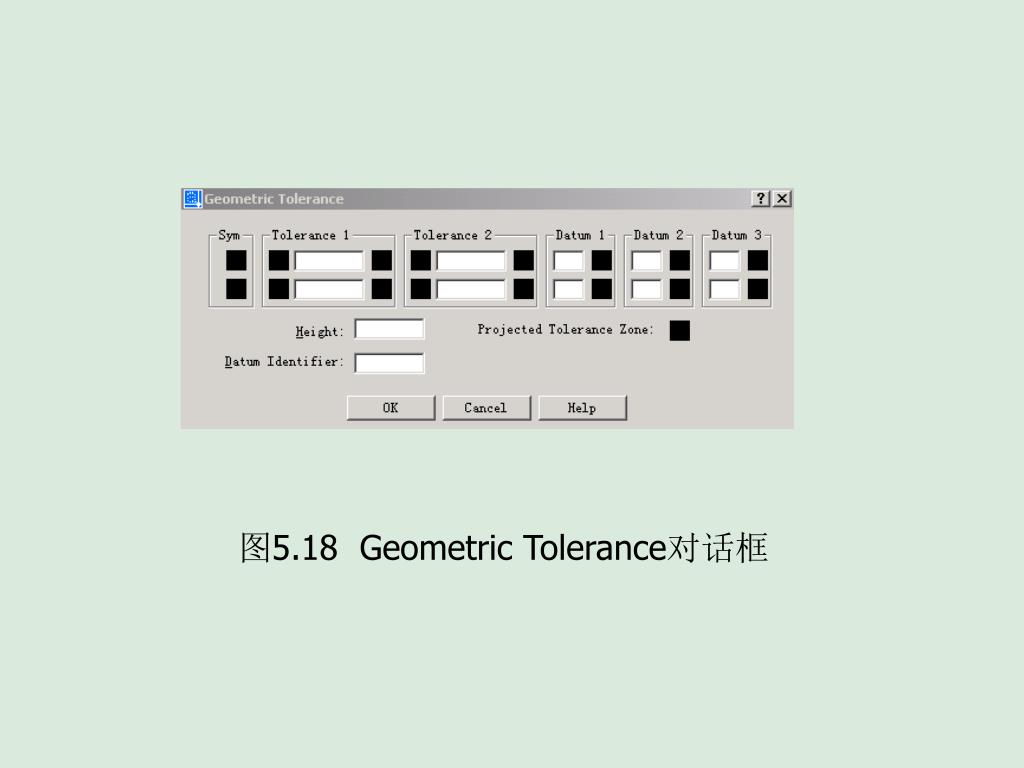

  46. 图5.18 Geometric Tolerance对话框

  47. 图5.19 Symbol对话框 图5.20 Material Condition对话框 返回本节

  48. 5.5 尺寸编辑 • 5.5.1 DIMEDIT（尺寸编辑） • 5.5.2 DIMTEDIT（尺寸文本编辑） • 5.5.3 标注更新 返回首页

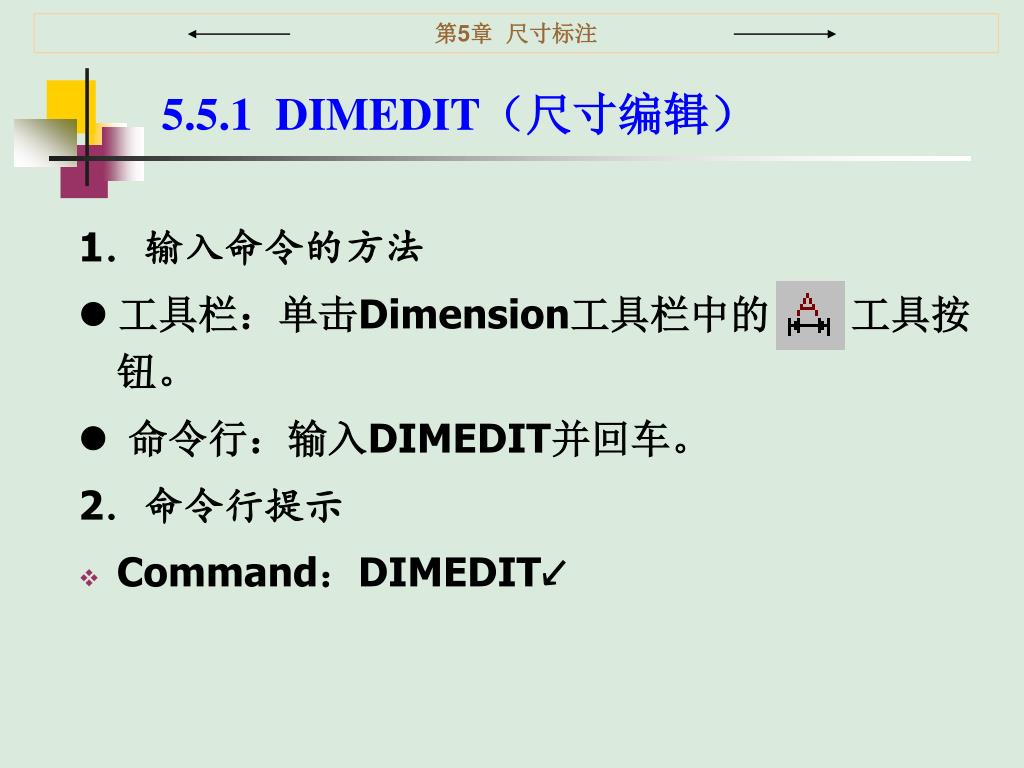

  49. 5.5.1 DIMEDIT（尺寸编辑） 1．输入命令的方法 l工具栏：单击Dimension工具栏中的 工具按钮。 l命令行：输入DIMEDIT并回车。 2．命令行提示 • Command：DIMEDIT↙

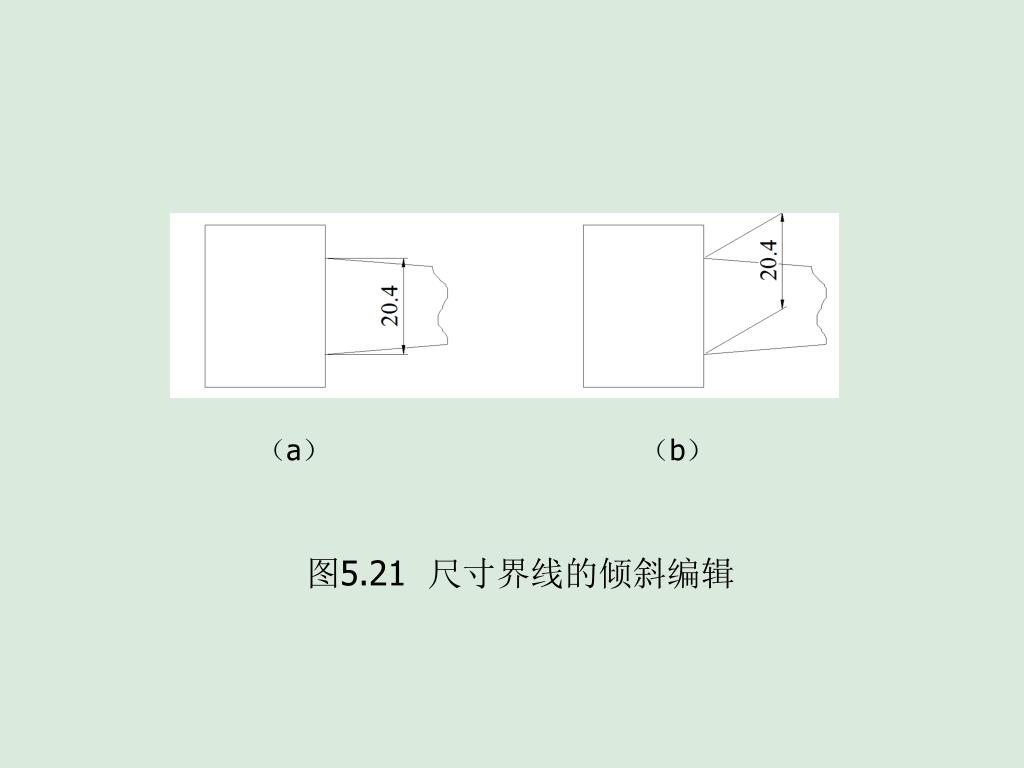

  50. （a）（b） 图5.21 尺寸界线的倾斜编辑
