Presentation Transcript

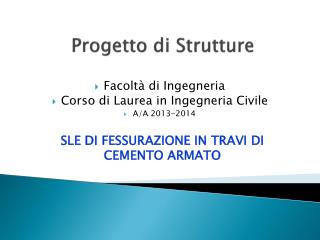

slide1

Progetto di Strutture

  • Facoltà di Ingegneria
  • Corso di Laurea in Ingegneria Civile
  • A/A 2013-2014

SLE DI FESSURAZIONE IN TRAVI DI CEMENTO ARMATO

slide2

Calcolotravi in c.a. - Fessurazione

INTRODUZIONE

SLE per fessurazione nel c.a. (Posizione del Problema)

La verifica allo SLU di elementi in cemento armato ci mette a riparo da eventi che presuppongono perdita della funzione portante della struttura. Ciò naturalmente non garantisce affatto che condizioni meno gravose come quelle che sono richieste in fase di esercizio (deformazioni eccessive, fessurazione eccessiva etc..) siano automaticamente soddisfatte. Si tenga ad esempio conto della semplificazione che si ha nel calcolo delle resistenze massime, la quale presuppone la struttura già ampiamente fessurata. Tale situazione è per nulla compatibile con le condizioni richieste in esercizio per le quali le fessure devono essere invece accuratamente limitate.

L’importanza della limitazione delle fessure è uno degli aspetti centrali del comportamento in esercizio di strutture in cemento armato, in quanto fessurazioni eccessive possono compromette in maniera irreversibile non solo l’estetica degli elementi strutturali, ma a lungo termine, anche la sua funzione statica. Infatti in tali condizioni la corrosione delle armature potrebbe ridurre fortemente l’area resistente delle stesse diminuendo così la resistenza dell’intero elemento.

slide3

Progetto di travi in c.a. - Fessurazione

INTRODUZIONE

SLE per fessurazione nel c.a. (Tipi di fessurazioni)

Fessure Passanti

Fessure Flessionali

Fessure Cumulative

slide4

Progetto di travi in c.a. - Fessurazione

INTRODUZIONE

SLE per fessurazione nel c.a. (Tipi di fessurazione)

Fessurazione per taglio

Fessurazioni Flessionali

slide5

Progetto di travi in c.a. - Fessurazione

INTRODUZIONE

SLE per fessurazione nel c.a. (Meccanismo di formazione

delle fessure)

La teoria della flessione nel c.a. ai fini esclusivi della valutazione della resistenza

è stata formulata escludendo a priori qualsiasi contributo alla trazione da

parte del calcestruzzo (II e III° stadio) che tra l’altro assume valori modesti.

Nella realtà la resistenza a trazione del cls assume un ruolo fondamentale nella

trasmissione delle forze tra armatura tesa a calcestruzzo essendo l’unico mezzo

che permette il passaggio delle tensioni stesse (sviluppo tensioni di aderenza).

La formazione delle lesioni da flessione dipende ovviamente da tale resistenza.

Una loro valutazione quantitativa è operazione complessa in quanto coinvolge

fenomeni complessi, difficili da rappresentare con modelli affidabili.

Utilizzando il semplice schema di tirante in calcestruzzo armato si può però

formulare una teoria in grado di determinare quantitativamente la distanza tra le

fessure e la loro ampiezza.

slide6

Progetto di travi in c.a. - Fessurazione

CALCOLO DELL’ APERTURA DELLE LESIONI

SLE per fessurazione nel c.a. (Formazione delle fessure)

slide7

Progetto di travi in c.a. - Fessurazione

CALCOLO DELL’ APERTURA DELLE LESIONI

SLE per fessurazione nel c.a. (Formazione delle fessure)

slide8

Progetto di travi in c.a. - Fessurazione

CALCOLO DELL’ APERTURA DELLE LESIONI

SLE per fessurazione nel c.a. (Formazione delle fessure)

slide9

Progetto di travi in c.a. - Fessurazione

CALCOLO DELL’ APERTURA DELLE LESIONI

SLE per fessurazione nel c.a. (Formazione delle fessure)

slide10

Progetto di travi in c.a. - Fessurazione

CALCOLO DELL’ APERTURA DELLE LESIONI

SLE per fessurazione nel c.a. (Formazione delle fessure)

slide11

Progetto di travi in c.a. - Fessurazione

CALCOLO DELL’ APERTURA DELLE LESIONI

SLE per fessurazione nel c.a. (Formazione delle fessure)

slide12

Progetto di travi in c.a. - Fessurazione

CALCOLO DELL’ APERTURA DELLE LESIONI

SLE per fessurazione nel c.a. (Formazione delle fessure)

slide13

Progetto di travi in c.a. - Fessurazione

CALCOLO DELL’ APERTURA DELLE LESIONI

SLE per fessurazione nel c.a. (Formazione delle fessure)

slide14

Progetto di travi in c.a. - Fessurazione

CALCOLO DELL’ APERTURA DELLE LESIONI

SLE per fessurazione nel c.a. (Formazione delle fessure)

slide15

Progetto di travi in c.a. - Fessurazione

CALCOLO DELL’ APERTURA DELLE LESIONI

SLE per fessurazione nel c.a. (Formazione delle fessure)

Trascurando il secondo termine:

Il valore medio di apertura delle fessure può essere calcolato come prodotto della distanza media tra le fessure e il valore medio della deformazione dell’acciaio.

slide16

Progettoditravi in c.a. - Fessurazione

CALCOLO DELL’ APERTURA DELLE LESIONI

SLE per fessurazione nel c.a. (Formazione delle fessure)

TENSION STIFFENING

Si noti che l’ampiezza massima delle fessure può essere espressa come prodotto tra la deformazione media dell’acciaio in presenza di cls e la distanza massima tra le lesioni. La deformazione media dell’acciaio è a sua volta data dalla deformazione dell’acciaio in prossimità della fessura diminuita del contribuito irrigidente del Cls. Quest’ultimo è spesso indicato in letteratura come Tension-Stiffening effect.

N

I° stadio

II,stadio

II° stadio

Tension Stiffening

Fessurazione

Tension Stiffening Effect

s

slide17

Progettoditravi in c.a. - Fessurazione

CALCOLO DELL’ APERTURA DELLE LESIONI

  • SLE per fessurazione nel c.a. (Stato limite di Fessurazione)
  • RIFERIMENTI NORMATIVI (EC2)
  • La normativa Europea prevede che nei confronto della fessurazione siano previsti
  • 3 distinti stati limite :
  • Stato limite di decompressione (la sezione è interamente reagente)
  • Stato limite di formazione delle fessure (non si deve superare la resistenza a trazione del Cls
  • Stato limite di apertura delle fessure: il valore caratteristico delle lesioni non deve superare i seguenti 3 valori:
  • w1=0.2 mm w2=0.3 mm w3 = 0.4 mm
  • in relazione alle seguenti condizioni
slide18

Progettoditravi in c.a. - Fessurazione

CALCOLO DELL’ APERTURA DELLE LESIONI

  • SLE per fessurazione nel c.a. (Stato limite di Fessurazione)
  • RIFERIMENTI NORMATIVI (EC2, NTC08)
slide19

Progettoditravi in c.a. - Fessurazione

CALCOLO DELL’ APERTURA DELLE LESIONI

SLE per fessurazione nel c.a. (Stato limite di Fessurazione)

RIFERIMENTI NORMATIVI (EC2)

L’ampiezza caratteristica delle lesione è definita come segue (7.3.4):

slide20

Progettoditravi in c.a. - Fessurazione

CALCOLO DELL’ APERTURA DELLE LESIONI

SLE per fessurazione nel c.a. (Stato limite di Fessurazione)

RIFERIMENTI NORMATIVI (EC2)

Deformazione media

slide21

Progettoditravi in c.a. - Fessurazione

CALCOLO DELL’ APERTURA DELLE LESIONI

SLE per fessurazione nel c.a. (Stato limite di Fessurazione)

RIFERIMENTI NORMATIVI (EC2)

Distanza massima tra le fessure

slide22

Progettoditravi in c.a. - Fessurazione

CALCOLO DELL’ APERTURA DELLE LESIONI

SLE per fessurazione nel c.a. (Stato limite di Fessurazione)

RIFERIMENTI NORMATIVI (EC2)

Armatura minima (7.3.2)

kc =0.4 : flessione

k = 1 : trazione pura

slide23

Progettoditravi in c.a. - Fessurazione

CALCOLO DELL’ APERTURA DELLE LESIONI

  • SLE per fessurazione nel c.a. (Stato limite di Fessurazione)
  • RIFERIMENTI NORMATIVI (NTC08)
  • La normativa Italiana, come quella Europea, prevede anch’essa nei confronti della fessurazione 3 distinti stati limite :
  • Stato limite di decompressione (la sezione è interamente reagente)
  • Stato limite di formazione delle fessure (non si deve superare la resistenza a trazione del Cls
  • Stato limite di apertura delle fessure: il valore caratteristico delle lesioni non deve superare i seguenti 3 valori:
  • w1=0.2 mm w2=0.3 mm w3 = 0.4 mm
  • in relazione alle condizioni già illustrate precedentemente.
slide24

Progettoditravi in c.a. - Fessurazione

CALCOLO DELL’ APERTURA DELLE LESIONI

SLE per fessurazione nel c.a. (Stato limite di Fessurazione)

RIFERIMENTI NORMATIVI (NTC08)

Il valore dell’ampiezza delle fessure che deriva dal valore della distanza media delle fessure è quello medio.

L’ampiezza di calcolo si valuta applicando un coefficiente di sicurezza pari a 1.7

slide25

Progettoditravi in c.a. - Fessurazione

CALCOLO DELL’ APERTURA DELLE LESIONI

  • SLE per fessurazione nel c.a. (Stato limite di Fessurazione)
  • RIFERIMENTI NORMATIVI (NTC08)
  • Per il calcolo dell’ampiezza di fessurazione la normativa Italiana fa riferimento alla distanza media tra le fessure e non alla distanza massima. Essa può calcolarsi, ad esempio con riferimento alla circolare n°252 del 15/10/1996 secondo cui essa vale:
  • Dove
  • c = copriferro
  • = diametro delle barre
  • k1 = coefficiente che vale 0.4 per barre ad aderenza migliorata
  • k3 = coefficiente che tiene conto della distribuzione delle tensioni e vale
  • 0.125 per flessione pure
  • 0.250 per trazione pura
  • k1 e k3 sono simili ai coefficienti k1 e k2 dell’EC2
slide26

Progettoditravi in c.a. - Fessurazione

CALCOLO DELL’ APERTURA DELLE LESIONI

SLE per fessurazione nel c.a. (Stato limite di Fessurazione)

slide27

Progetto di travi in c.a. soggette a torsione

CALCOLO DELL’ APERTURA DELLE LESIONI

BIBLIOGRAFIA

Per maggiori approfondimenti consultare

Cap. 14 Aurelio Ghersi – IL CEMENTO ARMATO

Cap. 11 – Progettazione di Strutture in calcestruzzo armato – AICAP

Cap 13 – Renato Giannini - Teoria e Tecnica delle Costruzioni civili
