Orbis pictus 21 stolet

Tato prezentace byla vytvořena

v rámci projektu

Orbis pictus

21. století


Orbis pictus 21 stolet

Orbis pictus 21. století

Videopřehrávače, VCR:

Mechanické uspořádání vedení páskové dráhy

Obor:ElektrikářRočník:3.Vypracoval:Ing. Martin Slanina, Ph.D.

OB21-OP-EL-ELZ-SLA-U-3-002

Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky


Orbis pictus 21 stolet

Záznamové hlavy na rotačním disku

  • Při šikmém záznamu je pásek veden okolo rotačního disku, ve kterém je umístěna (jsou umístěny) záznamové hlavy.

  • Při použití jediné hlavy je ovin pásku neúplný – hlava není ve styku s páskem → existuje krátký interval půlsnímku, který nelze zaznamenat.

(vzpomeňme, ž v systémech analogového záznamu je na jednu šikmou stopu zaznamenán obsah jednoho půlsnímku)

  • Řešením je např. umístění dvou hlav umístěných na disku naproti sobě, potočených o 180°. Jedna hlava zaznamenává (reprodukuje) obsah lichých půlsnímků, druhá půlsnímků sudých.


Orbis pictus 21 stolet

Rotační jednotka hlav pro VHS

rotační disk

hlava

vodící buben


Orbis pictus 21 stolet

Analogová norma C

  • Starší systém analogového záznamu, používá pásek 1“ navinutý na cívku.

  • Jednotka hlav se otáčí 50krát za sekundu.

  • Na rotačním disku jsou umístěny 3 hlavy:

    • 1 mazací hlava

    • 1 kombinovaná hlava (záznam / reprodukce)

    • 1 reprodukční vychylovaná hlava

Reprodukční vychylovaná hlavaumožňuje sledování stopy v případě, že její průběh není zcela lineární, případně za nestandardních podmínek, kdy se posuvná rychlost pásku liší od jmenovité

mazací hlava

reprodukční

vychylovaná

hlava

Kombinovaná

hlava

záznam / reprodukce


Orbis pictus 21 stolet

RA

MA

KB

KA

MB

RB

Analogová norma Betacam SP

  • Jednotka hlav se otáčí 25krát za sekundu. Obsahuje dvojici (A/B) shodných obrazových kombinovaných (K) hlav, dvojici vychylovaných reprodukčních hlav (R) a dvojici rotačních mazacích hlav (M).

  • Hlavy jsou vždy ve dvojicích, umístěné naproti sobě.

  • Ovin pásku je pouze 180°.

uspořádání obrazových hlav na rotačním disku v systému Betacam SP


Orbis pictus 21 stolet

Betacam SP – vedení pásku

  • Hlavy pro záznam do podélných stop (zvukové, řídící signály) nejsou umístěnyna rotační jednotce

zvuková mazací hlava

- zvuk je v podélné stopě

kombinovaná hlava

KA

kladky

MB

RA

pohonná kladka pásku

RB

MA

přítlačná kladka pásku

KB

plošná mazací hlava

hlava řídící stopy

kazeta

odvíjecí cívka

navíjecí cívka


Orbis pictus 21 stolet

Třípolohové zakládání pásku

  • Poloha 1: kazeta vložena v mechanice, pásek není založen v dráze.

Jednotka

video hlav

pásek

navíjecí

cívka

odvíjecí

cívka

kazeta


Orbis pictus 21 stolet

Třípolohové zakládání pásku

  • Poloha 2: kazeta vložena v mechanice, pásek částečně založen.

    • Pásek je v dosahu hlavy pro zvukové / řídící signály – „stop poloha“.

    • V této poloze se realizuje převíjení.

    • Je umožněno rychlé čtení řídící stopy => vyhledávání.

zvuková / řídící hlava

hřídel řídící

posuv pásku

zakládacírameno

pogumovaná

přítlačná

kladka

napínacírameno


Orbis pictus 21 stolet

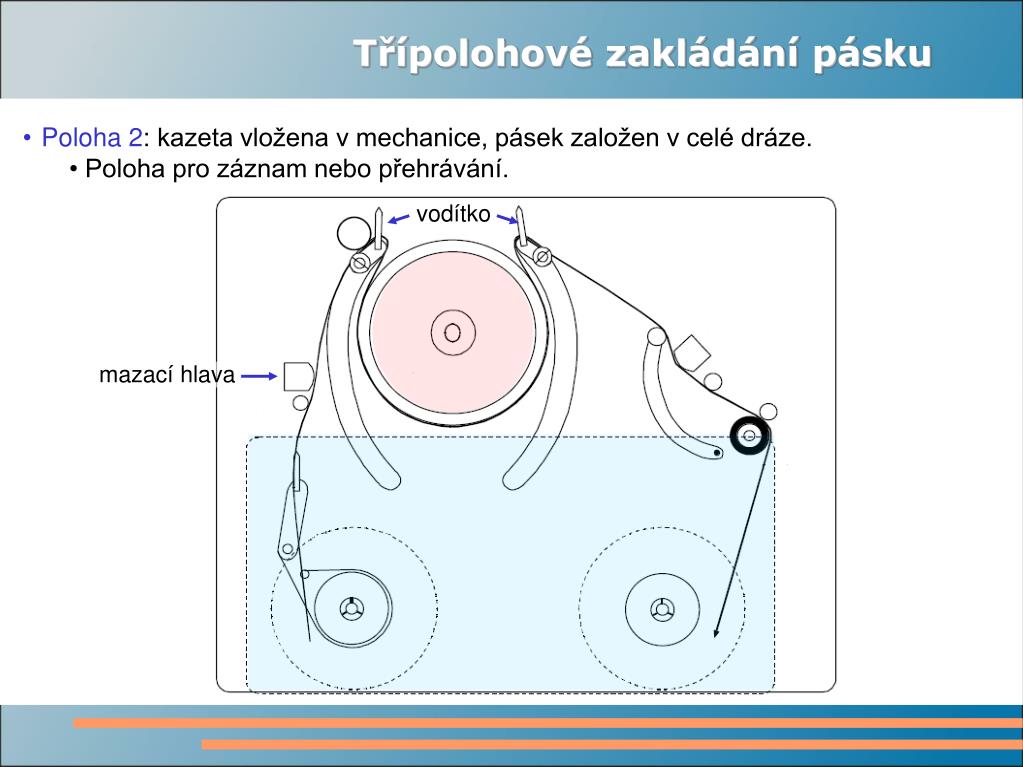

Třípolohové zakládání pásku

  • Poloha 2: kazeta vložena v mechanice, pásek založen v celé dráze.

    • Poloha pro záznam nebo přehrávání.

vodítko

mazací hlava


Orbis pictus 21 stolet

Pásková dráha systému VHS


Orbis pictus 21 stolet

Servosystémy

  • Servosystémy záznamových a přehrávacích zařízení musí zajistit součinnost poměrně složitého elektromechanického systému.

  • Při záznamu musí poloha všech magnetických stop na pásku odpovídat parametrům daného formátu.

  • Při reprodukci musí zařízení spolehlivě přehrát standardně zaznamenané signál, případně uvést do souběhu s ostatními signály (studiová technika).

  • Nejdůležitější servosystémy:

    - posuv pásku

    - řízení otáček rotační jednotky hlav

  • Jako zpětnovazební signály pro řídící smyčky se používají tachoimpulsy jednotlivých motorů – impulsní signály nesoucí informaci o rychlosti otáčení a o fázi (poloze) příslušného rotačního prvku.


Orbis pictus 21 stolet

Děkuji Vám za pozornost

Martin Slanina

Střední průmyslová škola Uherský Brod, 2010
