如何阅读经济学的曲线图

如何阅读经济学的曲线图 陈友芳华南师范大学

一、经济学研究材料的呈现方式与阅读 1.事例或案例：用语言文字表达或画示意图 2.数据：截面数据，时间序列数据，面板数据

（1）截面数据

(2)时间序列数据

二、经济学理论结论的表达语言与阅读 1.经济学理论结论有三种陈述语言（以需求法则为例）（1）文字：假定影响某商品需求量的所有其他因素保持不变，该商品需求量与该商品价格成反方向变化。（2）数学公式：

（3）几何图形：向右下方倾斜的需求曲线 注意：要具有在以上三种语言间灵活转换的能力，其中数学公式是主流语言。 P Q

2.表达经济学理论观点的曲线图有两种类型 （1）两个变量之间构成了解释变量与被解释变量（或自变量与因变量）的关系，称为类型一。（2）两个变量不构成自变量与因变量关系，称为类型二。

3.类型一的主要曲线 （1）如何表示某商品价格变化()对某商品需求量变化的影响（即如何呈现需求法则）: 沿着同一条向右下方倾斜的需求曲线移动。

（2）影响某商品需求量的因素有众多，除 外，还有其他商品的价格变化，需求方收入的变化，需求方的预期等。如何表示某个其他影响因素（除以外）的变化对某商品需求量变化的影响：让向右下方倾斜的需求曲线向左或向右移动。注：只能说左右平移，千万别说向上或向下移动 C A B 500 1000

（3）如何把个人需求加总为市场需求 对于非公共物品，将个人需求曲线水平加总，对于公共物品，将个人需求曲线垂直加总。（4）如何表示某商品价格变化（）对该商品供给量的影响（即如何呈现供给法则）：沿着同一条向右上方倾斜的供给曲线上下移动。

（5）影响某商品供给量的因素还有很多，如劳动生产率的变化，生产要素价格或生产成本的变化，供给方的预期等。如何表示某个其他影响因素（ 除外）的变化对该商品供给量变化的影响:整条供给曲线向左或向右移动。

（6）如何将个体供给加总为市场供给：将个体供给曲线水平加总。（6）如何将个体供给加总为市场供给：将个体供给曲线水平加总。（7）特殊的需求曲线与供给曲线 A 当商品价格高低是商品质量高低的信号时，商品需求曲线向右上方倾斜。炫耀品、珍藏品可能也具有此种特点。

B 劳动力供给曲线具有向后弯曲的特性。

（8）如何表示商品价格在市场供求相互作用中形成？（8）如何表示商品价格在市场供求相互作用中形成？ A：市场供求相互作用形成商品的均衡价格。 B：市场价格偏离均衡价格会导致市场处于过剩或短缺状态。但通过市场的自发调整，市场又会自动回到均衡状态。 C：最低限价与最高限价政策可能会导致市场供求处于非均衡状态。

（9）如何表示各种社会经济心理因素变化对市场价格的影响。（切记：某因素变化后一定是只影响市场供给或市场需求，即只会移动其中一条曲线。）如：（9）如何表示各种社会经济心理因素变化对市场价格的影响。（切记：某因素变化后一定是只影响市场供给或市场需求，即只会移动其中一条曲线。）如：

（10）如何表示需求价格弹性和供给价格弹性的大小？（10）如何表示需求价格弹性和供给价格弹性的大小？

（11）如何表示总产量，平均产量与某要素投入量之间的关系？（11）如何表示总产量，平均产量与某要素投入量之间的关系？ TQ AQ 总产量曲线平均产量曲线 L L

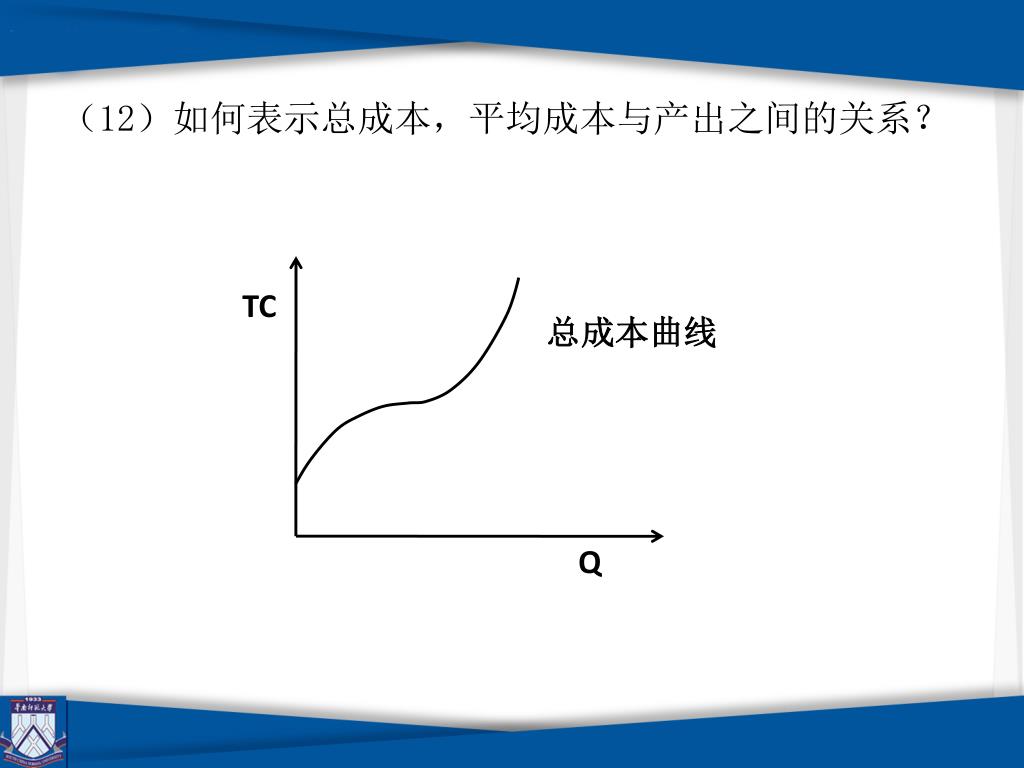

（12）如何表示总成本，平均成本与产出之间的关系？（12）如何表示总成本，平均成本与产出之间的关系？ TC 总成本曲线 Q

注：关注平均成本曲线下降部分长短不一的经济学含义。注：关注平均成本曲线下降部分长短不一的经济学含义。平均成本曲线 AC AC 平均成本曲线 Q Q

（13）如何表示总收益，平均收益与产出之间的关系？（13）如何表示总收益，平均收益与产出之间的关系？注：在完全竞争市场上，AR曲线是水平的。 TR 总收益曲线 AR AR Q Q

（14）如何表示总利润与总收益、总成本的关系？如何判断盈亏？（14）如何表示总利润与总收益、总成本的关系？如何判断盈亏？ TC AC P P TR P=mR Q Q

（15）如何表示累积产量与平均成本的关系？ AC 经验曲线累积产量Q

（16）如何表示负外部效应与正外部效应对资源配置效应的影响？（16）如何表示负外部效应与正外部效应对资源配置效应的影响？ P P SMC MC PMC SMR MR PMR Q Q

（17）如何表示物价总水平与社会对总产出需求的关系？（17）如何表示物价总水平与社会对总产出需求的关系？物价总水平 AD 总产出（GDP）

（18）如何表示物价总水平与长期和短期总产出之间的关系？（18）如何表示物价总水平与长期和短期总产出之间的关系？短期AS 长期AS Y Y

（19）如何表示宏观调控政策及经济社会冲击对宏观经济的影响？（19）如何表示宏观调控政策及经济社会冲击对宏观经济的影响？短期AS 短期AS AD AD Y Y

长期AS 长期AS AD AD Y Y

（20）宏观经济学另两条常见的曲线是45度线图和IS-LM曲线，请自己查阅。（20）宏观经济学另两条常见的曲线是45度线图和IS-LM曲线，请自己查阅。

总结： 如果两个变量之间构成自变量与因变量关系，阅读时要重点关注以下几点：第一，随着自变量变化，因变量的变化是递增、递减或是其他。第二，随着自变量变化，因变量的变化速度有何特点。第三，关注特殊点，如交点、最高点、最低点、转折点等。

4.类型二的主要曲线 （1）生产可能性曲线 Y X

（2）成本最小化的生产要素投入组合 K 等产量线等成本线 L

（3）菲利普斯曲线。今天经济学家们认为菲利普斯曲线从长期看是不成立的，在长期中它是一条垂直的线。（3）菲利普斯曲线。今天经济学家们认为菲利普斯曲线从长期看是不成立的，在长期中它是一条垂直的线。通胀率失业率

（4）洛伦兹曲线。 收入百分比洛伦兹曲线人口百分比

（5）拉弗曲线（可能更应该视为类型一）。 税收额税率

（6）如何正确理解市场价格的波动？

总结： 人们可以根据需要，用曲线表达自己的研究结论。但构造曲线必须有理论或实际的依据，不要凭空臆想。此外，消费者决策图（无差异曲线与预算线图），各种边际递减或递增图均没有在此列出，请各位自行查阅。

谢谢！
