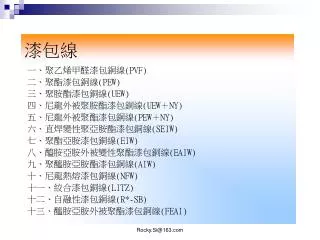

漆包線

一、聚乙烯甲醛漆包銅線(PVF)

二、聚酯漆包銅線(PEW)

三、聚胺酯漆包銅線(UEW)

四、尼龍外被聚胺酯漆包銅線(UEW+NY)

五、尼龍外被聚酯漆包銅線(PEW+NY)

六、直焊變性聚亞胺酯漆包銅線(SEIW)

七、聚酯亞胺漆包銅線(EIW)

八、醯胺亞胺外被變性聚酯漆包銅線(EAIW)

九、聚醯胺亞胺酯漆包銅線(AIW)

十、尼龍熱熔漆包銅線(NFW)

十一、絞合漆包銅線(LITZ)

十二、自融性漆包銅線(R*-SB)

十三、醯胺亞胺外被聚酯漆包銅線(FEAI)

[email protected]


6773009

PVF聚乙烯甲醛漆包銅線

耐溫等級:105度

絕緣說明:

PVF其絕緣層為Polyvinyl acetal和Phenolic

樹脂組成,是最早被應用於製造漆包線

絕緣漆的合成材料中的一種,推出以後

已廣泛應用於薄膜絕緣。

特性:

(a)PVF具有良好捲纏性、密著性、耐磨

性及耐溶劑特性。

(b)能與大部份凡立水或含浸合成材料相

容。

(c)能與變壓器油相容。

應用範圍:

充油變壓器、馬達等。

[email protected]


6773009

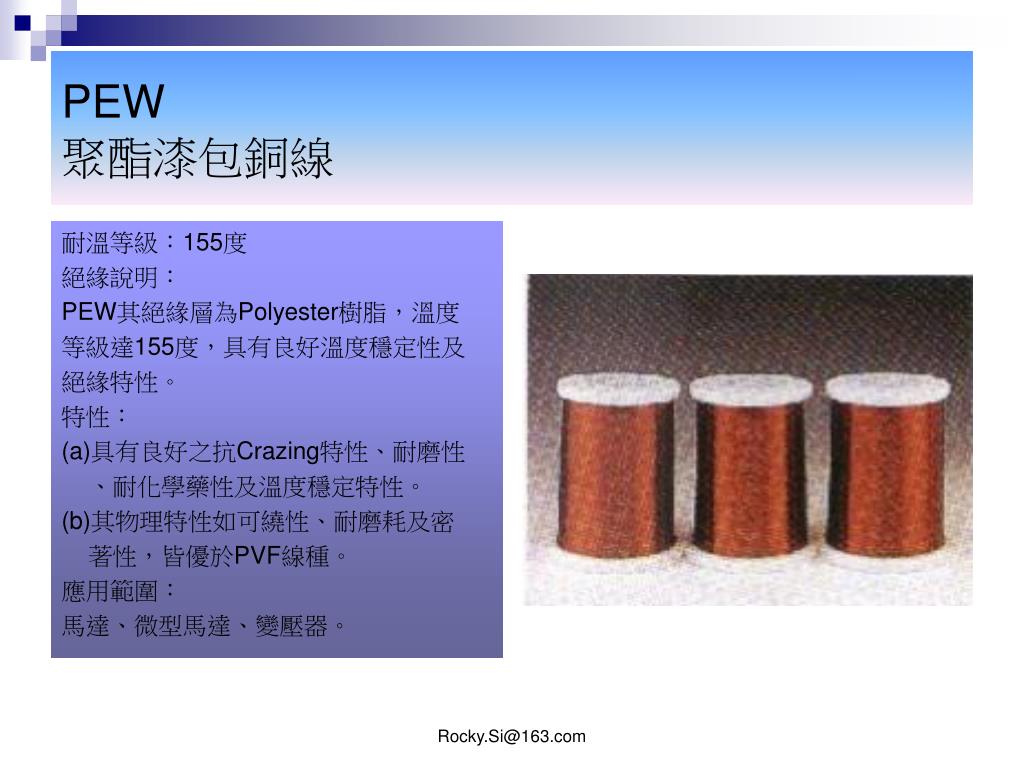

PEW聚酯漆包銅線

耐溫等級:155度

絕緣說明:

PEW其絕緣層為Polyester樹脂,溫度

等級達155度,具有良好溫度穩定性及

絕緣特性。

特性:

(a)具有良好之抗Crazing特性、耐磨性

、耐化學藥性及溫度穩定特性。

(b)其物理特性如可繞性、耐磨耗及密

著性,皆優於PVF線種。

應用範圍:

馬達、微型馬達、變壓器。

[email protected]


6773009

UEW聚胺酯漆包銅線

耐溫等級:130/155度

絕緣說明:

UEW其絕緣層在360~400度具有良好直接

焊鍚性,廣泛應用於線圈及馬達繞組。

特性:

(a)具有良好直焊性,繞線加工過程中可免

剝除皮膜之動作,有效提高工作效率。

(b)在高頻下,具有良好‘Q’值(品質因素)特

(c)具有良好密著性及捲繞性。

(d)對一般含浸凡立水所使用之溶劑及硬化劑,具有良好耐溶劑特性。

應用範圍:

高頻線圈及變壓器、繼電器、磁化線圈、

螺形線圈、點火線圈。

[email protected]


Uew ny

UEW+NY尼龍外被聚胺酯漆包銅線

耐溫等級:130~155度

絕緣說明:

UEW+NY為雙層可焊絕緣,尼龍外被

最主要的功能是在生產密度較高的線,

能減少繞線摩擦,減少容積率及幫助

快速繞線。

特性:

(a)高速捲繞或自動繞線時具有極佳之繞線性。

(b)能提供生產密度較高之線圈及繞組。

(c)在高頻下具有良好‘Q’值特性。

(d)耐溶劑性佳,對一般含浸凡立 水所

使用之溶劑及硬化劑具有良好之阻

抗。

應用範圍:

繼電器、點火線圈、微型變壓器

[email protected]


Pew ny

PEW+NY尼龍外被聚酯漆包銅線

耐溫等級:155度

絕緣說明:

PEW+NY為典型雙層絕緣構造,其耐

溫及機械特性皆優於PEW線種。

特性:

(a)具有極佳之繞線性,耐磨特性良 好,

適合於高速捲繞或自動繞線

(b)具有良好之耐溫特性及機械特性。

應用範圍:

馬達及線圈、繼電器、分數馬力電

動機、乾式變壓器及密封式線圈。

[email protected]


6773009

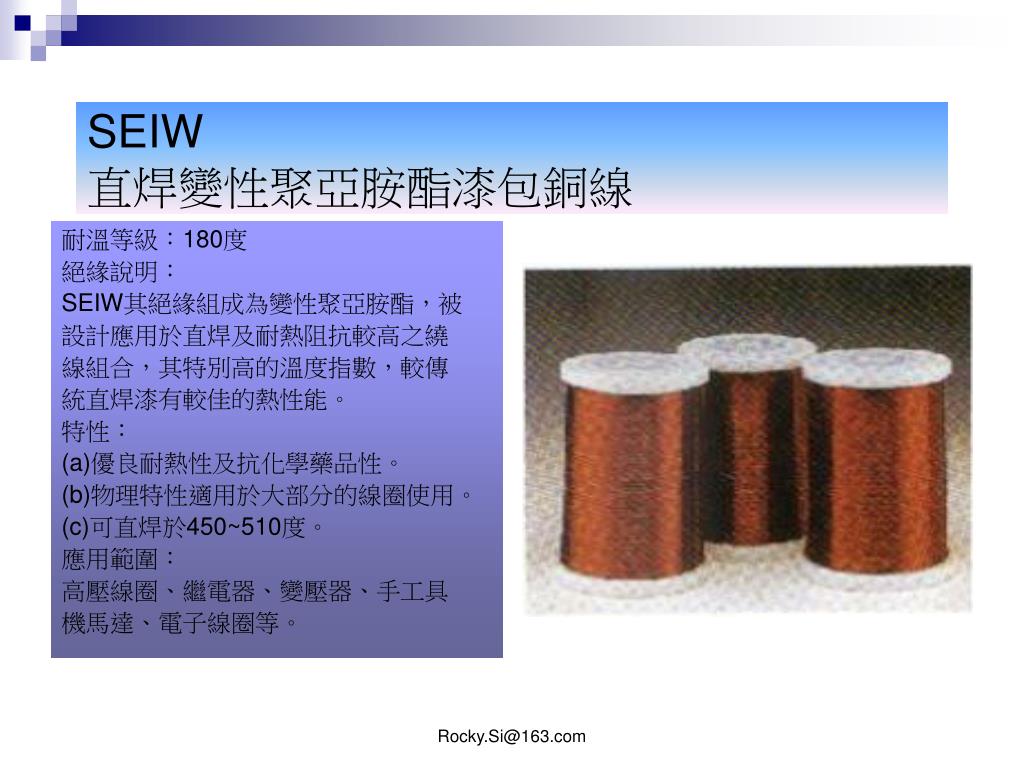

SEIW直焊變性聚亞胺酯漆包銅線

耐溫等級:180度

絕緣說明:

SEIW其絕緣組成為變性聚亞胺酯,被

設計應用於直焊及耐熱阻抗較高之繞

線組合,其特別高的溫度指數,較傳

統直焊漆有較佳的熱性能。

特性:

(a)優良耐熱性及抗化學藥品性。

(b)物理特性適用於大部分的線圈使用。

(c)可直焊於450~510度。

應用範圍:

高壓線圈、繼電器、變壓器、手工具

機馬達、電子線圈等。

[email protected]


6773009

EIW聚酯亞胺漆包銅線

耐溫等級:180度

絕緣說明:

EIW於180度連續操作運轉時具有良好

溫度、穩定性及絕緣特性。

特性:

(a)良好之皮膜密著性、耐熱性及耐化學藥品特性。

(b)具有良好之絕緣特性及電暈抵抗

應用範圍:

馬達、微型馬達、變壓器、繼電器、

密閉式馬達、手工具機馬達、分數馬

力電動機、積分馬達電動機。

[email protected]


6773009

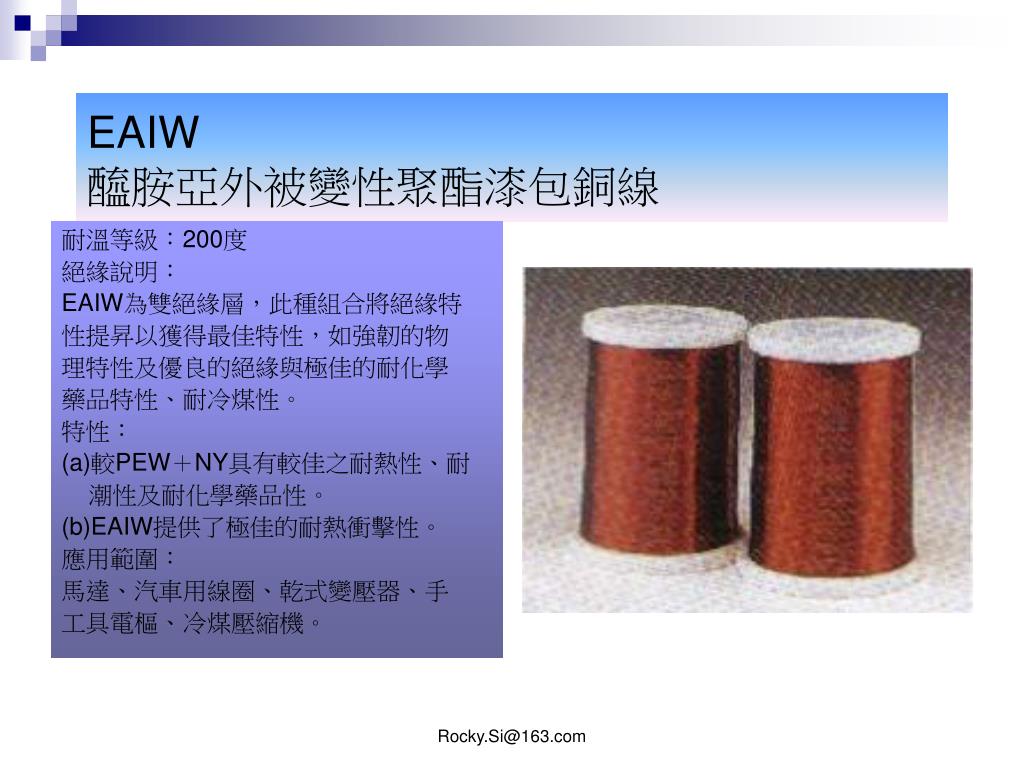

EAIW醯胺亞外被變性聚酯漆包銅線

耐溫等級:200度

絕緣說明:

EAIW為雙絕緣層,此種組合將絕緣特

性提昇以獲得最佳特性,如強韌的物

理特性及優良的絕緣與極佳的耐化學

藥品特性、耐冷煤性。

特性:

(a)較PEW+NY具有較佳之耐熱性、耐

潮性及耐化學藥品性。

(b)EAIW提供了極佳的耐熱衝擊性。

應用範圍:

馬達、汽車用線圈、乾式變壓器、手

工具電樞、冷煤壓縮機。

[email protected]


6773009

AIW聚醯胺亞胺酯漆包銅線

耐溫等級:220度

絕緣說明:

AIW具有極佳之耐溫、耐機械及耐化

學藥品特性,被用以設計來抵抗嚴苛

之使用環境。

特性:

(a)良好耐化學藥品特性,能與大部份

的溶劑、含浸凡立水相容。

(b)極佳之耐磨特性、適用於嚴格之繞

線成形過程。

(c)具有卓越的密著性、耐熱特性。

應用範圍:

汽車用線圈、手工具機馬達、馬達、

乾式變壓器、高負荷馬達等。

[email protected]


6773009

NFW尼龍熱熔漆包銅線

耐溫等級:105度

絕緣說明:

NFW其絕緣層為尼龍系列熱熔型之聚

醯胺樹脂。被設計為定溫下皮膜融化,

使線圈熔斷以保護過載時線圈過熱燃

燒起火。

特性:

(a)具有過載起火之保險功能,在運轉

溫度激增至約200度時,皮膜自動融

化,將由迴路中電流激增 使銅線熔

斷,距此有NFW繞製之變壓器,將

可避免燃繞起火。

應用範圍:

家用電器等之變壓器。

[email protected]


6773009

LITZ絞合漆包圓銅線

耐溫等級:

依選定之漆包線線材而訂。

絕緣說明:

依不同應用場合有多種不同絕緣線材

的選擇,且保有各漆包線材之優點。

特性:

(a)可平衡磁通鏈與阻抗,使電流均 勻

地分佈於導體上,可降低因集 膚效

應所產生的高頻功率損失。

(b)具有良好的阻抗穩定性,其交、直

流阻抗比不隨波動。

應用範圍:

高頻線圈、寬度線圍、電磁爐線圈

、高頻電源供應器等。

[email protected]


6773009

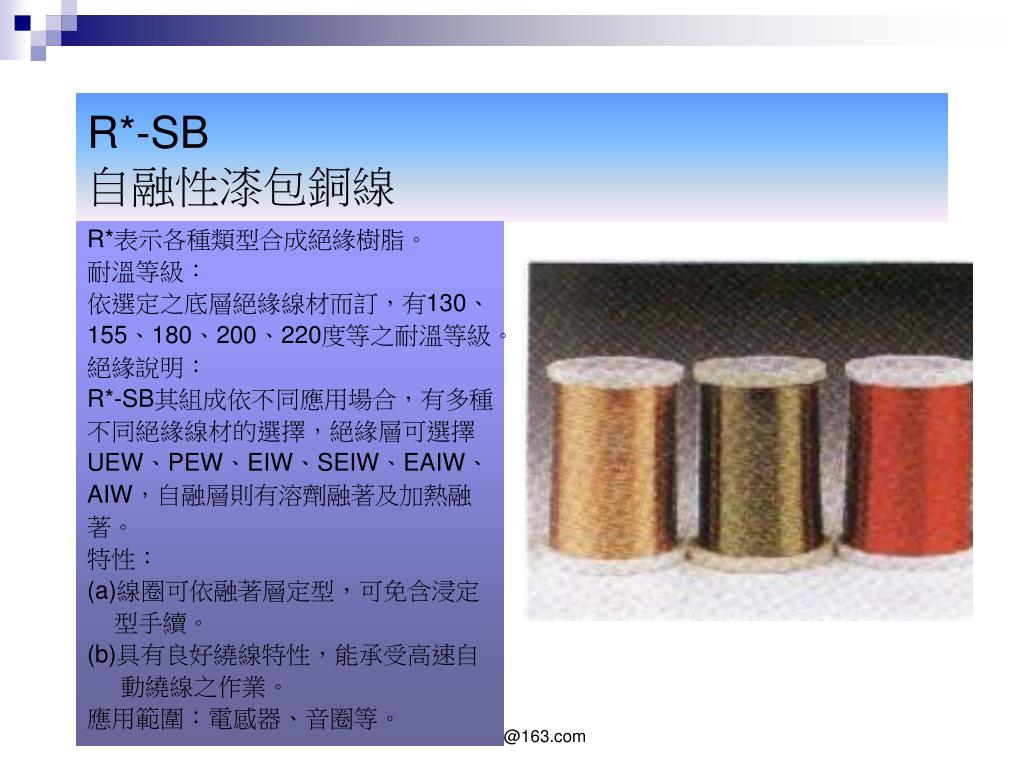

R*-SB自融性漆包銅線

R*表示各種類型合成絕緣樹脂。

耐溫等級:

依選定之底層絕緣線材而訂,有130、

155、180、200、220度等之耐溫等級。

絕緣說明:

R*-SB其組成依不同應用場合,有多種

不同絕緣線材的選擇,絕緣層可選擇

UEW、PEW、EIW、SEIW、EAIW、

AIW,自融層則有溶劑融著及加熱融

著。

特性:

(a)線圈可依融著層定型,可免含浸定

型手續。

(b)具有良好繞線特性,能承受高速自

動繞線之作業。

應用範圍:電感器、音圈等。

[email protected]


6773009

FEAI醯胺亞外被聚酯漆包銅線

耐溫等級:165度

絕緣說明:

FEAI為雙層絕緣,此種組合將PEW耐

磨特性提昇以獲得最佳特性,因外被

為自滑性AI兼具Nylon被覆之極佳繞線

性外,更有優於PEW+NY線種之耐溫

及機械特性。

特性:

(a)線材表面光滑,入線阻力極低,容

易操作,線圈容積小而結實。

(b)耐溫165度耐磨性絕佳,繞線不易破

皮,特性遠優於一般155度 之PEW。

(C)具有極佳之繞線性,適合於高 速捲

繞或自動繞線。

應用範圍:繼電器、密封式線圈。

[email protected]


6773009

UEW

聚胺脂漆包銅線

一、易著性、高頻電氣性能優良。

二、因能不剝皮做焊接工作,故可提高工作效率。

三、高週波特性優越。

四、耐熱性較合成樹脂漆包線(P.V.F)優越。

五、耐酒精性溶劑較一般漆包線差,但並不影響。

特點

一、通信機器的線圈。

二、電算機用的線圈。

三、中頻、高頻線圈。

用 途

[email protected]


6773009

[email protected]


6773009

[email protected]


6773009

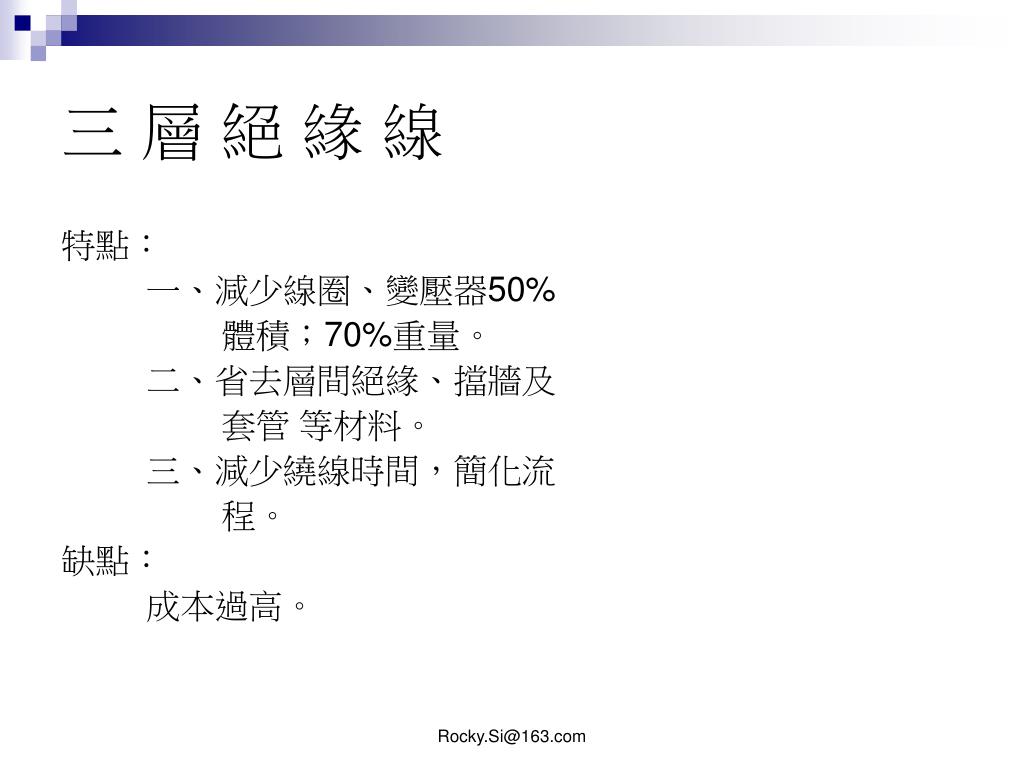

三 層 絕 緣 線

特點:

一、減少線圈、變壓器50%

體積;70%重量。

二、省去層間絕緣、擋牆及

套管 等材料。

三、減少繞線時間,簡化流

程。

缺點:

成本過高。

[email protected]


6773009

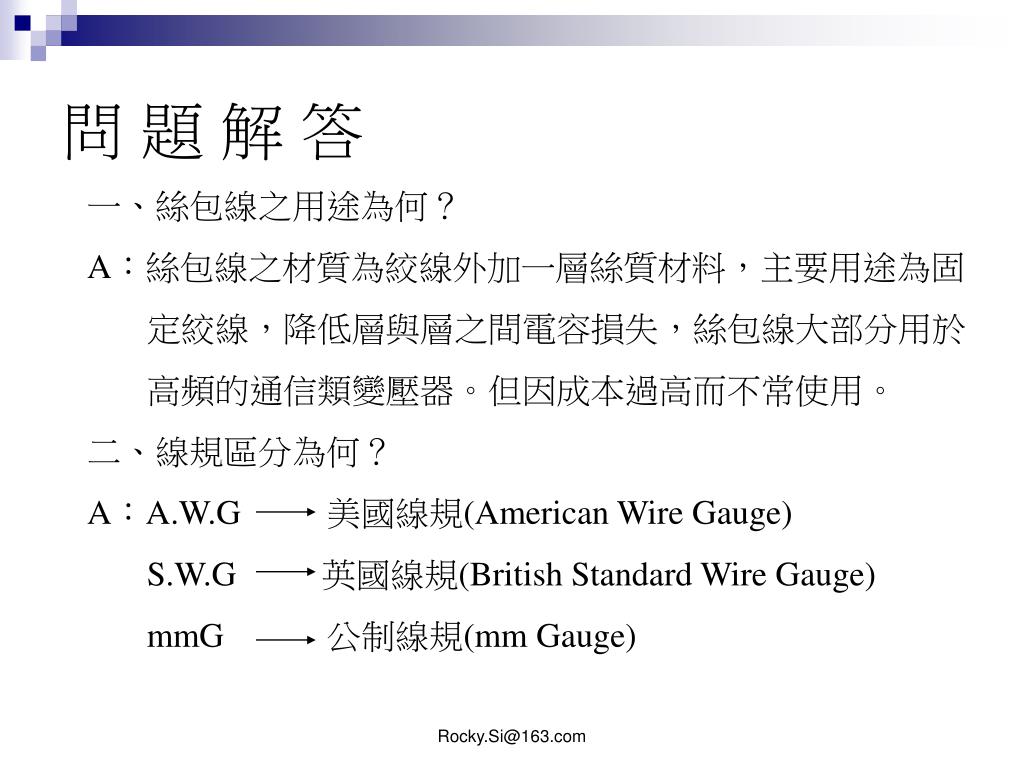

問 題 解 答

一、絲包線之用途為何?

A:絲包線之材質為絞線外加一層絲質材料,主要用途為固

定絞線,降低層與層之間電容損失,絲包線大部分用於

高頻的通信類變壓器。但因成本過高而不常使用。

二、線規區分為何?

A:A.W.G 美國線規(American Wire Gauge)

S.W.G 英國線規(British Standard Wire Gauge)

mmG 公制線規(mm Gauge)
