模拟电子基础实验 常用电子仪器的使用练习

模拟电子基础实验 常用电子仪器的使用练习. 实验目的 1 .学会正确使用常用电子仪器; 2 .认识二极管,并能用万用表测试其极性; 3. 认识三极管,并能用万用表测试其极性;. 一、常用电子仪器.   电子仪器仪表是电子技术实验的基本工具。离开它们是无法工作的所以我们要熟练了解并掌握它们。   常用的电子仪器仪表主要分二大类:   测量仪器:它只有输入端口,输入被测电路的电参量, … 。例如:万用表、示波器、毫伏表。   激励源仪器:它只有输出端口,输出被测电路需要的电参量, … 。例如:信号发生器、直流电源。. 数字万用表.

loe
Download Presentation

模拟电子基础实验 常用电子仪器的使用练习

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

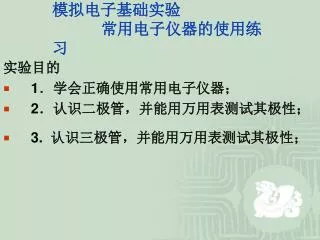

  1. 模拟电子基础实验 常用电子仪器的使用练习 实验目的 • 1.学会正确使用常用电子仪器; • 2.认识二极管,并能用万用表测试其极性; • 3. 认识三极管,并能用万用表测试其极性;

  2. 一、常用电子仪器 •   电子仪器仪表是电子技术实验的基本工具。离开它们是无法工作的所以我们要熟练了解并掌握它们。 •   常用的电子仪器仪表主要分二大类: •   测量仪器:它只有输入端口,输入被测电路的电参量,…。例如:万用表、示波器、毫伏表。 •   激励源仪器:它只有输出端口,输出被测电路需要的电参量,…。例如:信号发生器、直流电源。

  3. 数字万用表 1. 技术指标2. 使用方法 1. 1基本特性 2.1面板说明 1.2直流电压 2.2直流电压 测量 1.3交流电压 2.3电阻测量 1.4电阻 2.4三极管测量 1.5二极管 2.5二极管测量 1.6三极管

  4. 信号发生器 1.概述;2.技术指示;3.波形;4.频率;5幅值; 5.键盘说明;6.使用说明

  5. 交流毫伏表 1.技术参数: 2.使用方法

  6. 示波器 1.YB4320F示波器操作方法; 2.示波器使用小结 ; 3.信号的基本测量方法

  7. 接插件板(实验板) 电源区 变压/整流/滤波实验区 双路直流信号源 串联稳压电路实验区 电位器组 集成稳压实验区 集成运放实验区 功率放大实验区 分立元件电路实验区 实验箱

  8. 二.电子仪器使用练习 • (1)将示波器接通电源,调节有关旋钮,使荧光屏上出现扫描线,熟悉“辉度”、“聚焦”,X轴上下、左右位移,Y轴上下、左右位移的旋钮作用。 • (2)开启信号发生器(或用实验系统自身带有的信号发生器也可以),调节其输出电压为0.1lmV~5V,频率为lkHz,并把输出接至示波器Y轴输入,观察输入信号电压波形,调节示波器‘Y轴衰减”和“Y轴增幅”旋钮,熟悉它们的作用。

  9. (3)调节有关旋钮,使示波器荧光屏上显示的波形增加或减少(例如在荧光屏上得到1个、3个或6个完整的正弦波),熟悉“扫描范围”及“扫描微调”旋钮的作用。(3)调节有关旋钮,使示波器荧光屏上显示的波形增加或减少(例如在荧光屏上得到1个、3个或6个完整的正弦波),熟悉“扫描范围”及“扫描微调”旋钮的作用。 • (4)用晶体管毫伏表测量信号发生器的输出电压。将信号发生器的输出衰减开关分别置于0dB、20dB、40dB、60dB的位置,测量其对应的输出电压。测量时应将毫伏表量程选择正确,以使读数准确。 • (5)用数字万用表测量信号发生器输出电压值,并与晶体管毫伏表测试结果进行比较。

  10. 三 、 半导体分立元件的基本参数的测试 • (1)二极管测试 • (2)三极管测试

  11. (1)二极管二极管是由一个单向导电的PN结构成。实物如图(1)二极管二极管是由一个单向导电的PN结构成。实物如图

  12. (1)二极管 PN结正向偏置测试 用万用表 档测试 硅二极管正向压降为0.6~0.8v,反向截止。 锗二极管正向压降为0.1~0.3v,反向截止。

  13. 二极管测试操作方法

  14. (2)三极管

  15. 三极管测试步骤 • (1)先用万用表的 【 】档测试三极管两个PN结,并可测得三个参数(三极管的结构、基极、材料)。 • (2)根据己测得三极管的结构、基极,再调节万用表旋钮到【 hFE 】档,选择对应的结构插孔,把基极引脚插入,另外两引脚分别插入E和C插孔读数,然后两引脚对调再读数,两次测量值较大的值表示两引脚与对应E和C是相符的。测得三极管的β值和确定E、B、C引脚。
