Diagrama de caso de uso

Diagrama de Caso de Uso

Simone Sawasaki Tanaka

[email protected]


Diagrama de caso de uso1

Diagrama de Caso de Uso

  • Exibe um conjunto de atores e casos de uso e seus relacionamentos que expressam a funcionalidade do sistema


Diagramas da uml

Diagramas da UML


Diagrama de caso de uso2

Diagrama de Caso de Uso

  • Composto pelo:

    • Ator

    • Associação

    • Caso de Uso

Associação

Caso de Uso

Ator


Workflow do diagrama de caso de uso

Workflow do Diagrama de Caso de Uso


Levantar requisitos funcionais

LevantarrequisitosFuncionais

  • A análise de requisitos é o primeiro passo técnico do processo de Engenharia de Software. É nesse ponto que uma declaração geral do escopo do software é aprimorada numa especificação concreta que se torna a base para todas as atividades de Engenharia de Software que surgirão.

  • Um Caso de Uso representa um requisito funcional do sistema, portanto o levantamento de requisitos, em especial, os requisitos funcionais, é de extrema importância para elaboração do diagrama de Caso de Uso.


Localizar atores

LocalizarAtores

  • Para localizar os atores, faça as seguintes perguntas:

    • Quais grupos de usuários necessitam de ajuda do sistema para executar tarefas?

    • Quais grupos de usuários são necessários para executar as funções básicas mais óbvias do sistema?

    • Quais grupos de usuários deverão executar funções secundárias, como manutenção e administração do sistema?

    • O sistema interagirá com algum sistema externo de hardware ou software?

  • Para determinar se possuem os atores (humanos) adequados, você poderá tentar nomear duas ou três pessoas que podem atuar como atores e ver se o seu conjunto de atores é suficiente para as necessidades deles.


Identificar caso de uso

IdentificarCaso de Uso

  • De acordo com RUP , alguns questionamentos são primordiais para identificar os Casos de Uso e as repostas para estas perguntas são sugestões de Caso de Uso. Para isso, cada ator, humano ou não, deve fazer a si mesmo estas perguntas:

  • Segundo o ator, quais são as principais tarefas a serem executadas pelo sistema?

  • O ator criará, armazenará, alterará, removerá ou lerá dados no sistema?

  • O ator precisa informar o sistema sobre mudanças externas repentinas?

  • O ator precisa estar informado sobre certas ocorrências no sistema?

  • O ator inicializará ou desligará o sistema?


Workflow da atividade fazer o diagrama de caso de uso

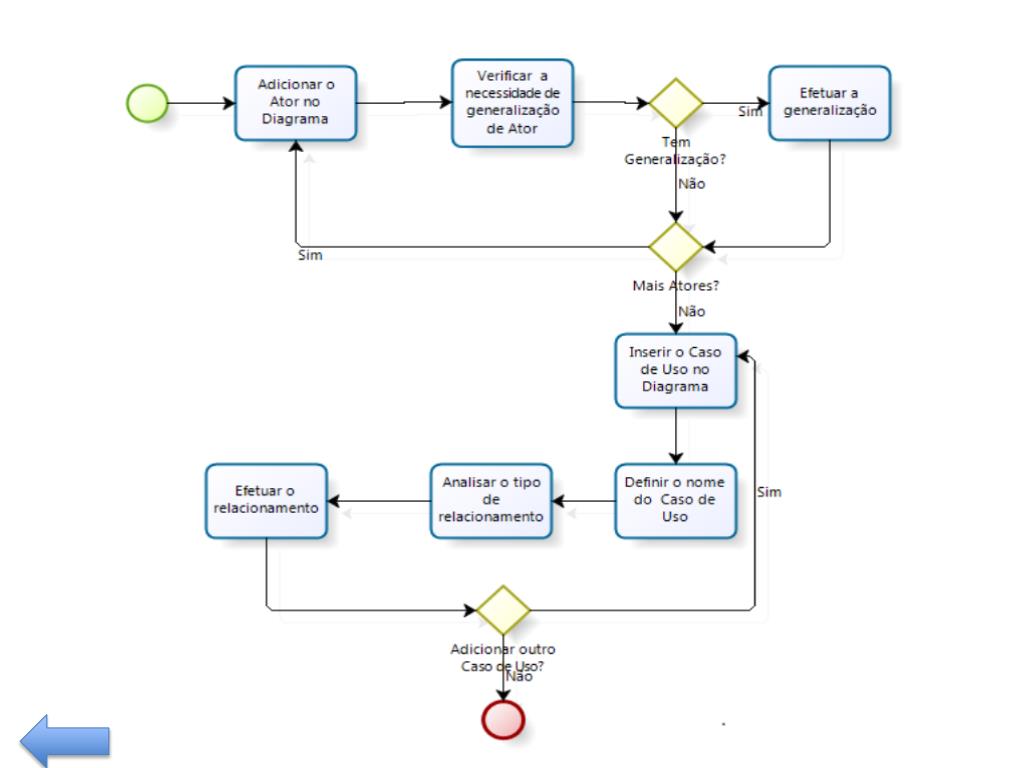

Workflow da Atividade “Fazer o Diagrama de Caso de Uso"

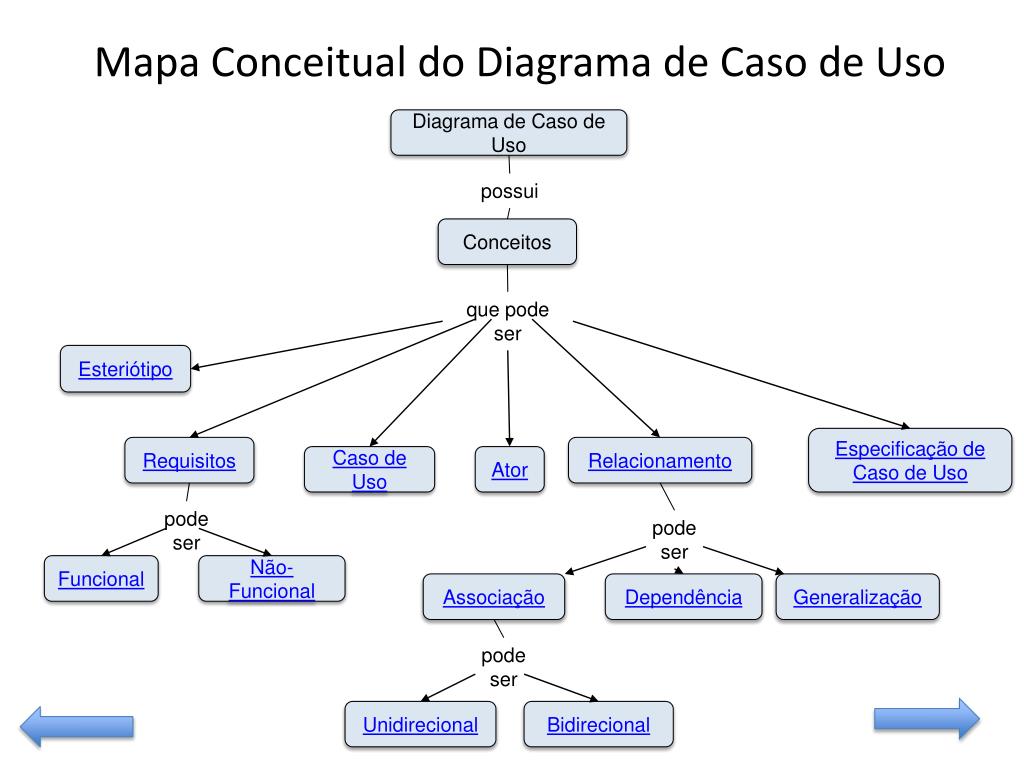

Mapa conceitual do diagrama de caso de uso

Mapa Conceitual do Diagrama de Caso de Uso

Diagrama de Caso de Uso

possui

Conceitos

que pode ser

Esteriótipo

Especificação de Caso de Uso

Requisitos

Relacionamento

Caso de Uso

Ator

pode ser

pode ser

Funcional

Não-Funcional

Associação

Dependência

Generalização

pode ser

Unidirecional

Bidirecional


Caso de uso

Caso de Uso

Definição:

são utilizados para capturar os requisitos do sistema, ou seja, referem-se aos serviços, tarefas ou funcionalidades.

Diagrama de Caso de Uso

possui

Conceitos

que pode ser

Esteriótipo

Especificação de Caso de Uso

Requisitos

Relacionamento

Caso de Uso

Ator

pode ser

pode ser

Funcional

Não-Funcional

Associação

Dependência

Generalização

pode ser

pode ser

Unidirecional

Bidirecional

Include

Extend


Caso de uso1

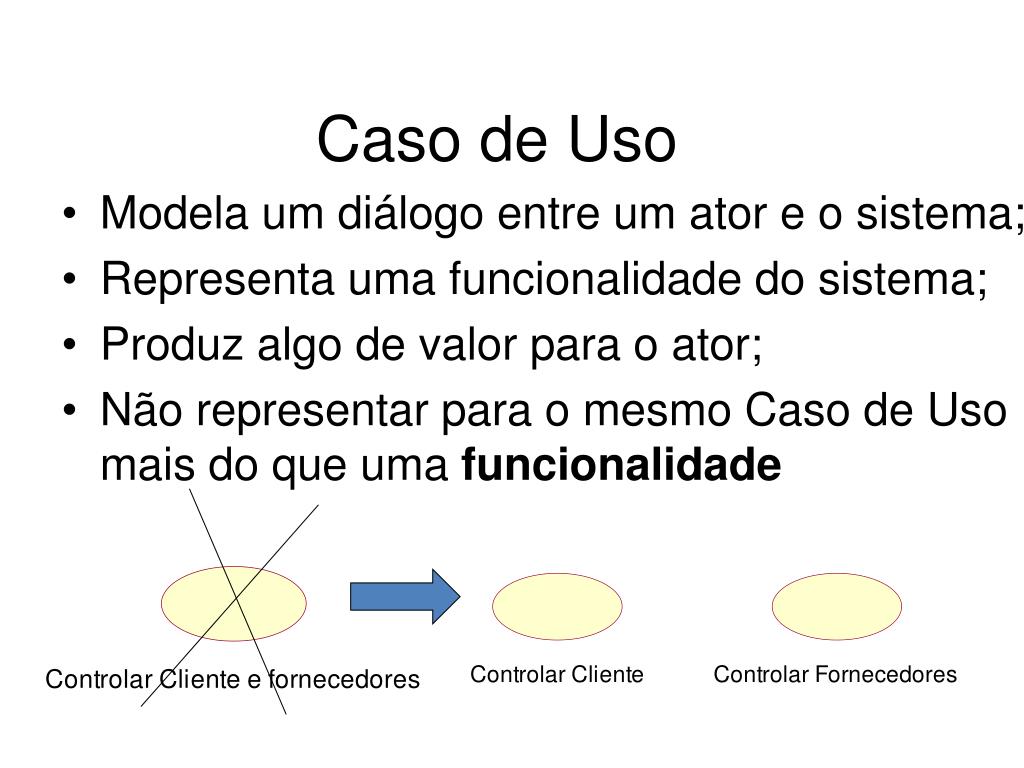

Caso de Uso

  • Modela um diálogo entre um ator e o sistema;

  • Representa uma funcionalidade do sistema;

  • Produz algo de valor para o ator;

  • Não representar para o mesmo Caso de Uso mais do que uma funcionalidade


Vis o geral caso de uso

Visão Geral: Caso de Uso


Diagrama de caso de uso

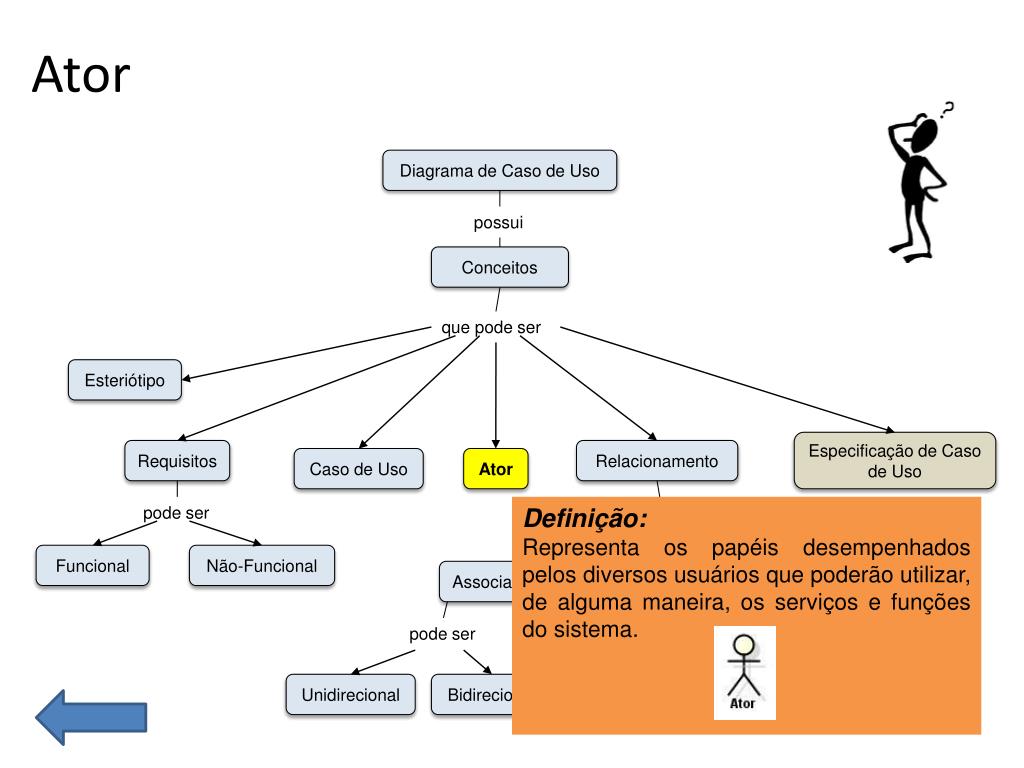

Ator

Diagrama de Caso de Uso

possui

Definição:

Representa os papéis desempenhados pelos diversos usuários que poderão utilizar, de alguma maneira, os serviços e funções do sistema.

Conceitos

que pode ser

Esteriótipo

Especificação de Caso de Uso

Requisitos

Relacionamento

Caso de Uso

Ator

pode ser

pode ser

Funcional

Não-Funcional

Associação

Dependência

Generalização

pode ser

pode ser

Unidirecional

Bidirecional

Include

Extend


Diagrama de caso de uso

Ator

  • Qualquer pessoa, departamento, sistema computacional e dispositivos que utilizam funcionalidades do Sistema.

  • Notação utilizada para representar um ator:

Não representar para o mesmo ATOR mais do que uma missão.


Diagrama de caso de uso

Estudante

Operador

O estudante nunca toca no sistema; o operador opera-o.

Ou quem sabe vocês estão elaborando uma aplicação Internet.

Sistema Online de Registro

(www.college.edu)

Estudante

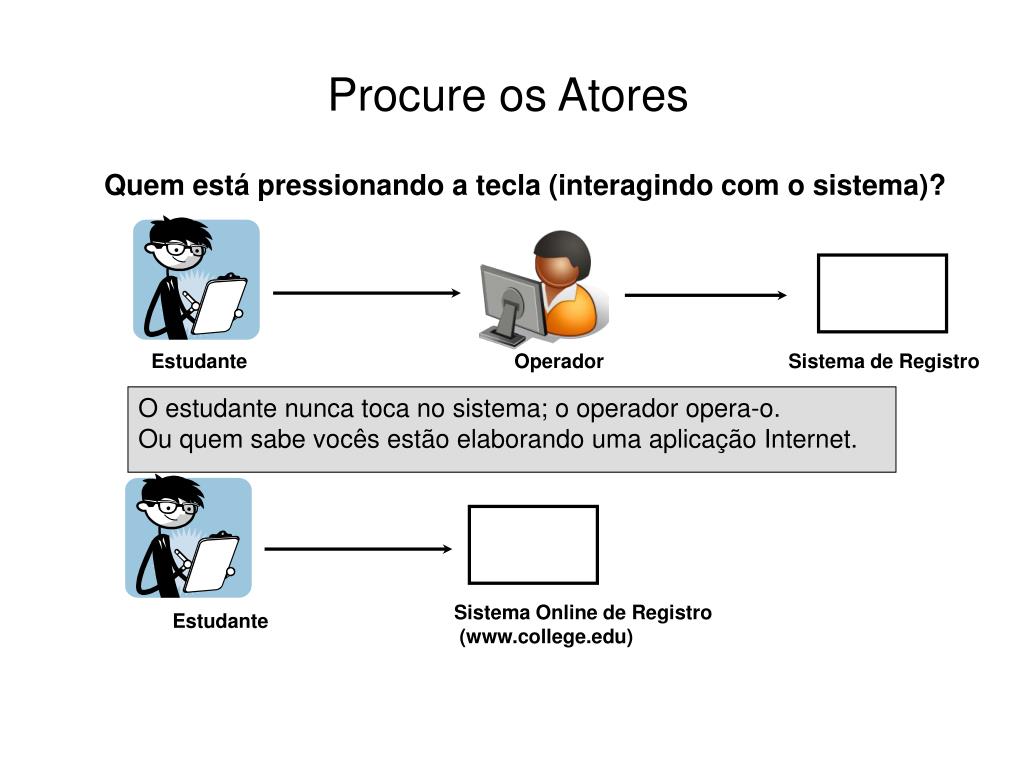

Procure os Atores

Quem está pressionando a tecla (interagindo com o sistema)?

Sistema de Registro

Professor: Lucio Kamiji Slide:16/35


Vis o geral ator

Visão Geral: Ator

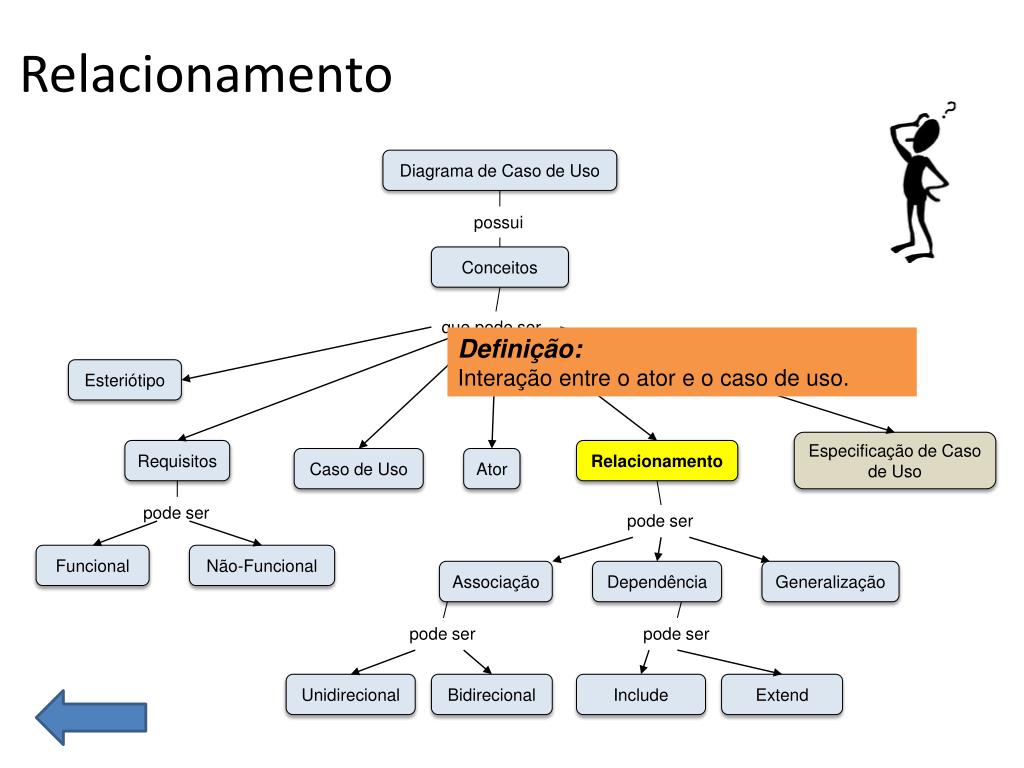

Relacionamento

Relacionamento

Diagrama de Caso de Uso

possui

Conceitos

que pode ser

Definição:

Interação entre o ator e o caso de uso.

Esteriótipo

Especificação de Caso de Uso

Requisitos

Relacionamento

Caso de Uso

Ator

pode ser

pode ser

Funcional

Não-Funcional

Associação

Dependência

Generalização

pode ser

pode ser

Unidirecional

Bidirecional

Include

Extend


Relacionamento1

<<include>>

associação

<<extend>>

Relacionamento

  • Interação entre o ator e o caso de uso

    • Comunicação ou Associação

    • Inclusão

    • Extensão

    • Generalização

  • Generalização


Associa o

Associação

Diagrama de Caso de Uso

possui

Conceitos

que pode ser

Esteriótipo

Definição:

O relacionamento de associação representa a informação de quais atores estão associados a que casos de uso podendo ser unidirecional ou bidirecional.

Especificação de Caso de Uso

Requisitos

Relacionamento

Caso de Uso

Ator

pode ser

pode ser

Funcional

Não-Funcional

Associação

Dependência

Generalização

pode ser

pode ser

Unidirecional

Bidirecional

Include

Extend


Relacionamento de comunica o associa o

Relacionamento de comunicação - Associação

O relacionamento de comunicação representa a informação de quais atores estão associados a que casos de uso.

Um ator pode se relacionar com mais de um caso de uso.

Unidirecional (seta indica onde iniciou a comunicação)

Bidirecional (falta de seta indica comunicação nos dois sentidos).

21


Unidirecional

Unidirecional

Definição:

Indica o sentido que as informações trafegam.

Diagrama de Caso de Uso

possui

Conceitos

que pode ser

Esteriótipo

Especificação de Caso de Uso

Requisitos

Relacionamento

Caso de Uso

Ator

pode ser

pode ser

Funcional

Não-Funcional

Associação

Dependência

Generalização

pode ser

pode ser

Unidirecional

Bidirecional

Include

Extend

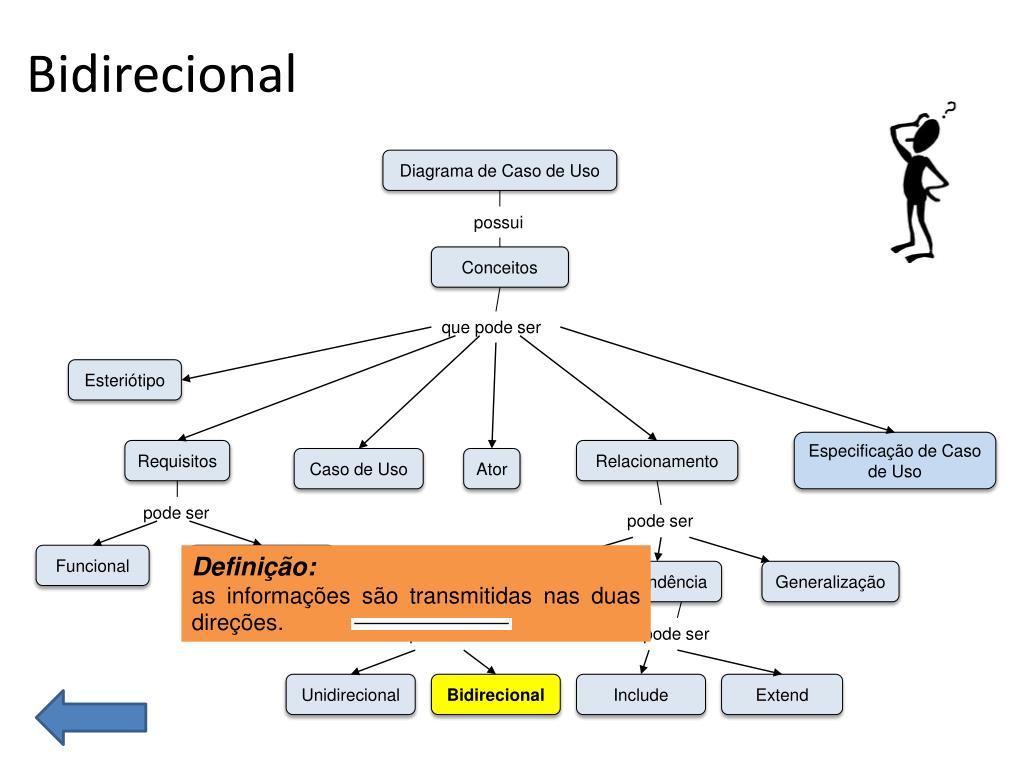

Bidirecional

Bidirecional

Definição:

as informações são transmitidas nas duas direções.

Diagrama de Caso de Uso

possui

Conceitos

que pode ser

Esteriótipo

Especificação de Caso de Uso

Requisitos

Relacionamento

Caso de Uso

Ator

pode ser

pode ser

Funcional

Não-Funcional

Associação

Dependência

Generalização

pode ser

pode ser

Unidirecional

Bidirecional

Include

Extend

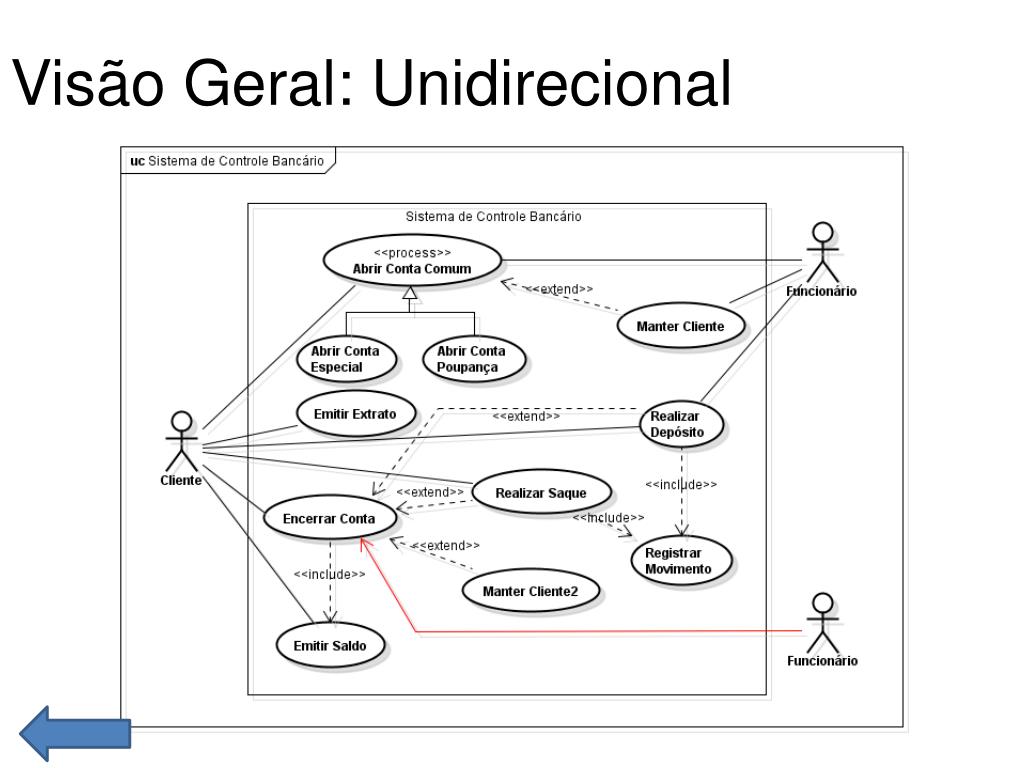

Vis o geral unidirecional

Visão Geral: Unidirecional


Vis o geral bidirecional

Visão Geral: Bidirecional


Depend ncia

Dependência

Diagrama de Caso de Uso

possui

Definição:

Este relacionamento, como o próprio nome diz, identifica certo grau de dependência de um caso de uso em relação à outra. O relacionamento de dependência é apresentado por uma linha tracejada entre duas classes, contendo uma seta apontando para a classe da qual a classe posicionada na outra extremidade do relacionamento é dependente.

Conceitos

que pode ser

Esteriótipo

Especificação de Caso de Uso

Requisitos

Relacionamento

Caso de Uso

Ator

pode ser

pode ser

Funcional

Não-Funcional

Associação

Dependência

Generalização

pode ser

pode ser

Unidirecional

Bidirecional

Include

Extend


Include

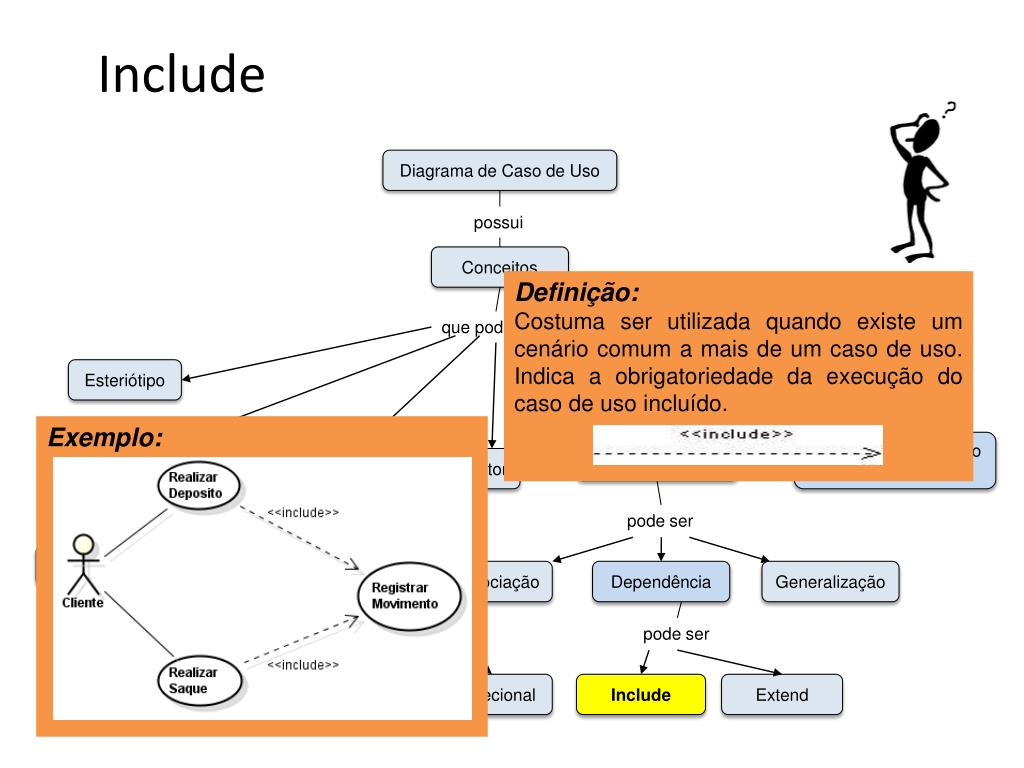

Include

Diagrama de Caso de Uso

possui

Conceitos

Definição:

Costuma ser utilizada quando existe um cenário comum a mais de um caso de uso. Indica a obrigatoriedade da execução do caso de uso incluído.

que pode ser

Esteriótipo

Exemplo:

Especificação de Caso de Uso

Requisitos

Relacionamento

Caso de Uso

Ator

pode ser

pode ser

Funcional

Não-Funcional

Associação

Dependência

Generalização

pode ser

pode ser

Unidirecional

Bidirecional

Include

Extend


O que um relacionamento include inclus o

Inclusão

<<include>>

Base

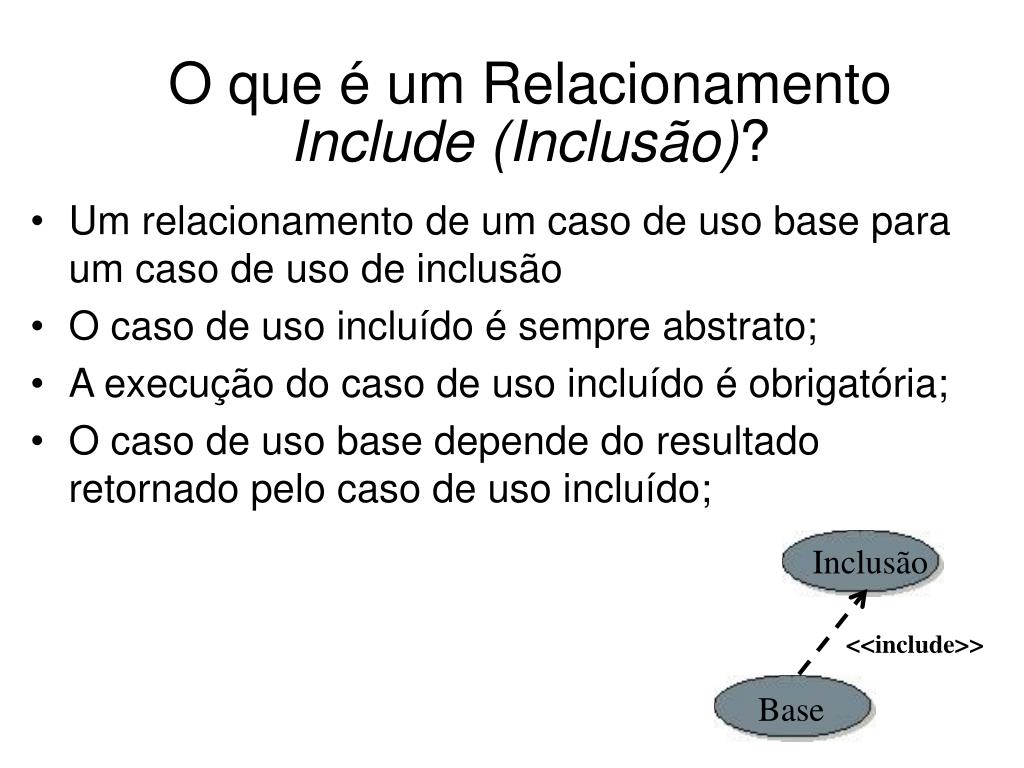

O que é um Relacionamento Include (Inclusão)?

  • Um relacionamento de um caso de uso base para um caso de uso de inclusão

  • O caso de uso incluído é sempre abstrato;

  • A execução do caso de uso incluído é obrigatória;

  • O caso de uso base depende do resultado retornado pelo caso de uso incluído;


Relacionamento include

Caso de uso BASE

Relacionamento Include

  • No sistema de Caixa Bancário, os casos de uso “Sacar”, “Depositar” e “Transferir” precisam incluir como o cliente será identificado no sistema.

  • Este comportamento pode ser fatorado em um caso de uso chamado “Identificar Cliente” que os três casos de uso incluem.


Execu o de um include

Execução de um Include

  • Executado completamente quando o ponto de inclusão é alcançado

Instância do

Caso de Uso

Caso de Uso Base

Caso de Uso

Include


Vis o geral include

Visão Geral: Include


Extend

Extend

Diagrama de Caso de Uso

possui

Conceitos

Definição:

são utilizados para descrever cenários opcionais de um caso de uso. Representa eventos que não ocorrem sempre.

que pode ser

Esteriótipo

Exemplo:

Especificação de Caso de Uso

Requisitos

Relacionamento

Caso de Uso

Ator

pode ser

pode ser

Funcional

Não-Funcional

Associação

Dependência

Generalização

pode ser

pode ser

Unidirecional

Bidirecional

Include

Extend


O que um relacionamento extend extens o

Base

<<extend>>

Extensão

O que é um Relacionamento Extend (extensão)?

  • Conexão de um caso de uso estendido para um caso de uso base

    • O caso de uso de extensão é geralmente abstrato.

    • A execução do caso de uso de extensão é opcional.

    • O caso de uso de extensão é inserido no caso de uso base em locais específicos chamados "Pontos de Extensão".


Relacionamento extend

Caso de uso BASE

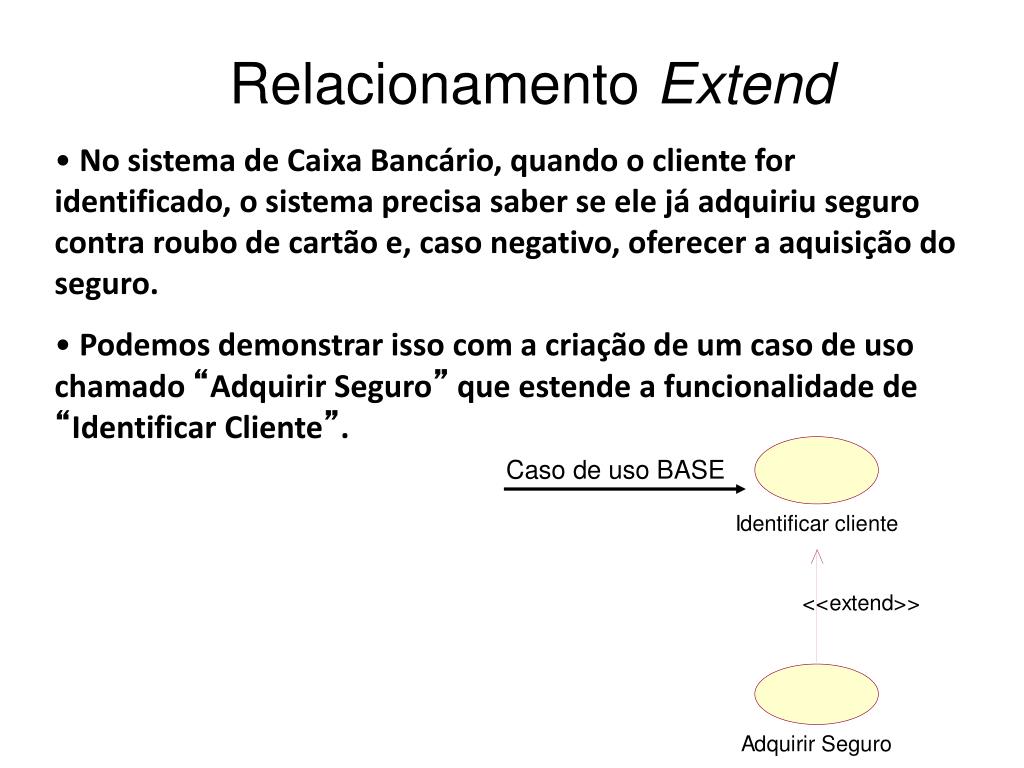

Relacionamento Extend

  • No sistema de Caixa Bancário, quando o cliente for identificado, o sistema precisa saber se ele já adquiriu seguro contra roubo de cartão e, caso negativo, oferecer a aquisição do seguro.

  • Podemos demonstrar isso com a criação de um caso de uso chamado “Adquirir Seguro” que estende a funcionalidade de “Identificar Cliente”.


Execu o de um extend

Execução de um Extend

  • Executado quando o ponto de extensão é alcançado e a condição de extensão (decisão) for verdadeira

Instância do

Caso de Uso

Caso de Uso Base

Ponto de Extensão

Caso de Uso Extensão


Vis o geral extend

Visão Geral: Extend


Generaliza o

Generalização

Diagrama de Caso de Uso

possui

Conceitos

Exemplo:

que pode ser

Esteriótipo

Definição:

um relacionamento de um caso de uso filho para caso de uso pai ou ator filho para ator pai

Especificação de Caso de Uso

Requisitos

Relacionamento

Caso de Uso

Ator

pode ser

pode ser

Funcional

Não-Funcional

Associação

Dependência

Generalização

pode ser

pode ser

Unidirecional

Bidirecional

Include

Extend


O que caso de uso generaliza o

Executar Comércio

Executar Comércio

de Bens Reais

Executar Comércio com Garantia

Pai

Filho 1

Filho 2

O Que é Caso de Uso Generalização?

  • Um relacionamento de um caso de uso filho para caso de uso pai (Herança)

    • Descreve compartilhamento geral do comportamento do pai

    • Descreve comportamento especializado num filho

    • Compartilha um objetivo comum


Por que caso de uso generaliza o

Por que Caso de Uso Generalização?

  • Mostra comportamento comum, estrutura, e propósito de dois ou mais casos de uso

    • Mostra que o filho é parte de um caso de uso familiar

    • Evita qualquer descrição de comportamento múltiplas vezes

    • Assegura comportamento comum consistente do resto

    • Permite a reutilização de requisitos

Pai

Filho 1

Filho 2

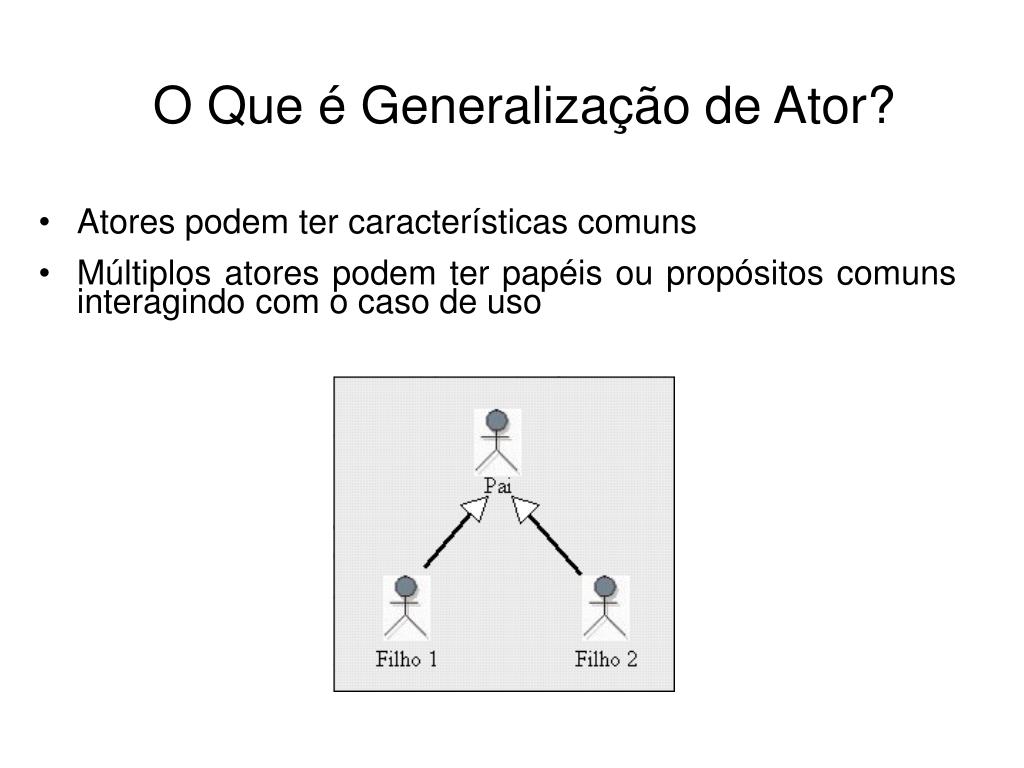

O que generaliza o de ator

O Que é Generalização de Ator?

  • Atores podem ter características comuns

  • Múltiplos atores podem ter papéis ou propósitos comuns interagindo com o caso de uso

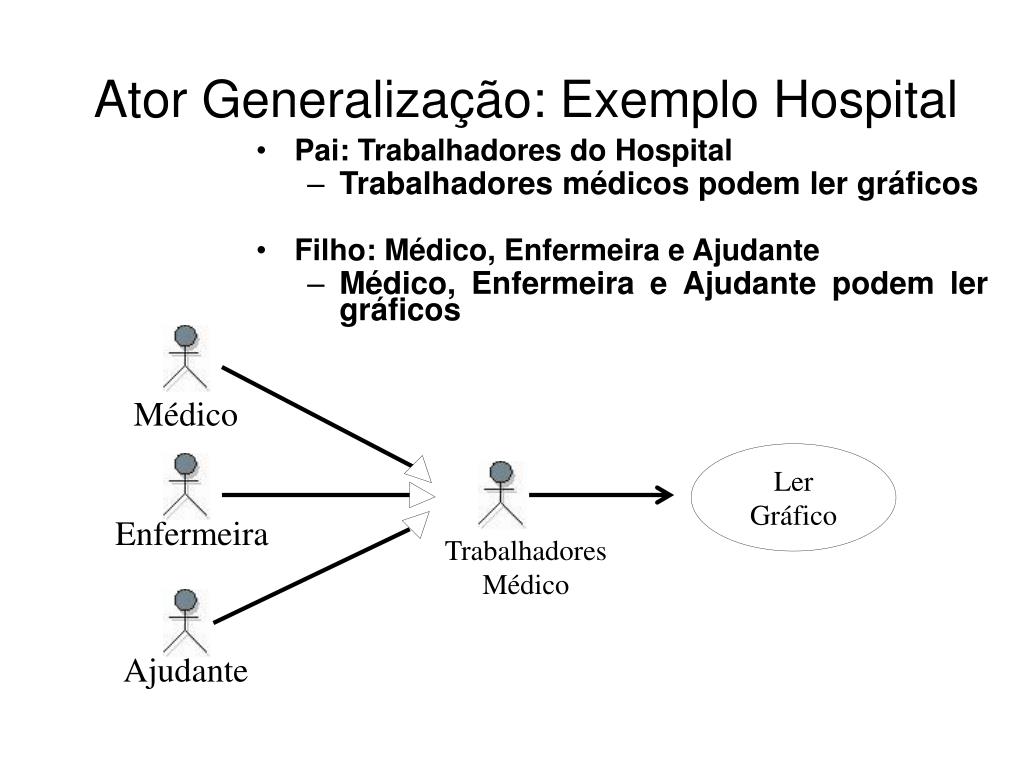

Ator generaliza o exemplo hospital

Ator Generalização: Exemplo Hospital

  • Pai: Trabalhadores do Hospital

    • Trabalhadores médicos podem ler gráficos

  • Filho: Médico, Enfermeira e Ajudante

    • Médico, Enfermeira e Ajudante podem ler gráficos

Médico

Ler Gráfico

Enfermeira

Trabalhadores

Médico

Ajudante


Por que usar generaliza o de ator

Por que usar Generalização de Ator?

  • Para simplificar associações entre muitos atores e um caso de uso

  • Para mostrar que uma instância de um filho pode executar todos comportamentos descrito por um pai


Vis o geral generaliza o

Visão Geral: Generalização


Esteri tipo

Esteriótipo

Diagrama de Caso de Uso

possui

Conceitos

Definição:

permite a extensibilidade aos componentes ou associação da UML. Como exemplo temos o include e o extend.

que pode ser

Esteriótipo

Especificação de Caso de Uso

Requisitos

Relacionamento

Caso de Uso

Ator

pode ser

pode ser

Exemplo:

Funcional

Não-Funcional

Associação

Dependência

Generalização

pode ser

pode ser

Unidirecional

Bidirecional

Include

Extend


Vis o geral estere tipo

Visão Geral: Estereótipo

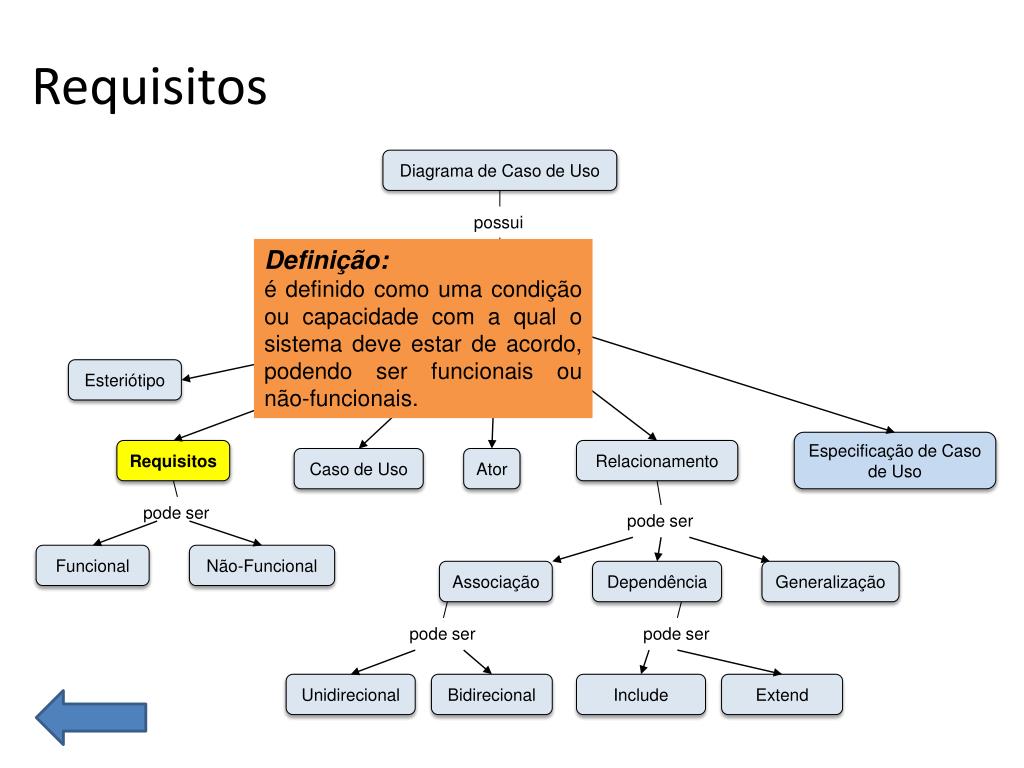

Requisitos

Requisitos

Diagrama de Caso de Uso

possui

Definição:

é definido como uma condição ou capacidade com a qual o sistema deve estar de acordo, podendo ser funcionais ou não-funcionais.

Conceitos

que pode ser

Esteriótipo

Especificação de Caso de Uso

Requisitos

Relacionamento

Caso de Uso

Ator

pode ser

pode ser

Funcional

Não-Funcional

Associação

Dependência

Generalização

pode ser

pode ser

Unidirecional

Bidirecional

Include

Extend


Funcional

Funcional

Diagrama de Caso de Uso

possui

Conceitos

que pode ser

Esteriótipo

Especificação de Caso de Uso

Requisitos

Relacionamento

Caso de Uso

Ator

Definição:

é definido como uma condição ou capacidade com a qual o sistema deve estar de acordo.

pode ser

pode ser

Funcional

Não-Funcional

Associação

Dependência

Generalização

pode ser

pode ser

Unidirecional

Bidirecional

Include

Extend


N o funcional

Não-Funcional

Diagrama de Caso de Uso

possui

Conceitos

que pode ser

Esteriótipo

Definição:

descreve os atributos do sistema ou atributos do ambiente de sistema.

Especificação de Caso de Uso

Requisitos

Relacionamento

Caso de Uso

Ator

pode ser

pode ser

Funcional

Não-Funcional

Associação

Dependência

Generalização

pode ser

pode ser

Unidirecional

Bidirecional

Include

Extend

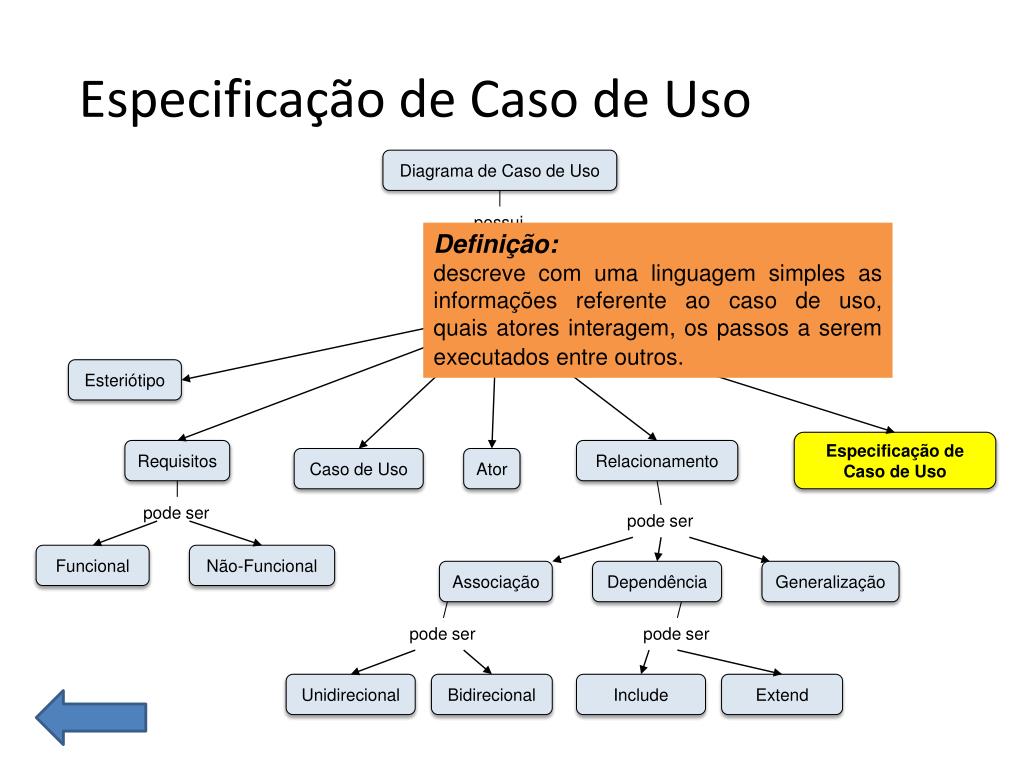

Especifica o de caso de uso

Especificação de Caso de Uso

Diagrama de Caso de Uso

possui

Definição:

descreve com uma linguagem simples as informações referente ao caso de uso, quais atores interagem, os passos a serem executados entre outros.

Conceitos

que pode ser

Esteriótipo

Especificação de Caso de Uso

Requisitos

Relacionamento

Caso de Uso

Ator

pode ser

pode ser

Funcional

Não-Funcional

Associação

Dependência

Generalização

pode ser

pode ser

Unidirecional

Bidirecional

Include

Extend


Onde fazer o diagrama de caso de uso no rational rose

Ondefazer o Diagrama de Caso de Uso no Rational Rose?


Onde fazer o diagrama de caso de uso cont

Onde fazer o Diagrama de Caso de Uso? (cont.)

1. O Diagrama de Caso de Uso deve ser feito no pacote Use Case Model

2. Criar o ATOR: MBD em Actors  New  Actor (digitar o nome do Ator)

3. Criar o PACOTE com o nome do Caso de Uso: MBD em Use Cases  New  Package


Onde fazer o diagrama de caso de uso cont1

Onde fazer o Diagrama de Caso de Uso? (cont.)

4. Criar os CASOS DE USO: MBD no Pacote Use Cases (criado no item 3)  New  Use Case

5. Criar a Visão Local: MBD no Use Case  New  Use Case Diagram

6. Clicar e arrastar o ator (que está na pasta Actor) para a Visão Local


Onde fazer o diagrama de caso de uso cont2

Onde fazer o Diagrama de Caso de Uso? (cont.)

5. Clicar e arrastar o Caso de Uso (que está no pacote) para a Visão Local

6. Efetuar o relacionamento entre o Ator e o Caso de Uso

7. Após criado todos os pacotes com seus respectivos casos de usos, criar o Diagrama de Caso de Uso.

7.1. arrastar os Atores e Caso de Uso para o Global View of Actors and Use Cases


  • Login
