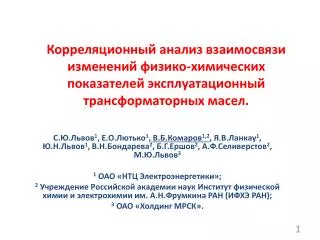

Корреляционный анализ взаимосвязи изменений физико-химических показателей эксплуатационный трансформаторных масел. С.Ю.Львов1, Е.О.Лютько1, В.Б.Комаров1,2, Я.В.Ланкау1, Ю.Н.Львов1, В.Н.Бондарева2, Б.Г.Ершов2, А.Ф.Селиверстов2, М.Ю.Львов3 1 ОАО «НТЦ Электроэнергетики»; 2 Учреждение Российской академии наук Институт физической химии и электрохимии им. А.Н.Фрумкина РАН (ИФХЭ РАН); 3 ОАО «Холдинг МРСК».
Физико-химические показатели состояния качества эксплуатационных трансформаторных масел такие, как поверхностное натяжение, оптическая мутность, цвет, кислотное число по причинам их полифункциональности можно считать интегральными. В нормативно – технической документации приведены критерии, ограничивающие область нормального состояния, а также предельно допустимые значения поверхностного натяжения и кислотного числа масла. Эти показатели для эксплуатационных масел соответственно равны: для поверхностного натяжения – 28 и 22 мН/м, для кислотного числа – 0,1 и 0,25 мг КОН/г. Для показателей цвет и оптическая мутность такие критерии отсутствуют.
Задачей данной работы было установление путем корреляционного анализа взаимосвязей между изменениями показателей поверхностного натяжения, оптической мутности, цвета и кислотного числа эксплуатационных масел трансформаторов, автотрансформаторов и шунтирующих реакторов с целью определения отсутствующих в нормативно- технической документации критериев показателей оптической мутности и цвета, характеризующих предельно – допустимое состояние масел.
Рис. 1. Взаимозависимость между показателями поверхностного натяжения и оптической мутности эксплуатационных трансформаторных масел.
Таблица 1. Результаты корреляционного анализа взаимосвязей между показателями поверхностного натяжения (σ, мН/м), оптической мутности (τ, м-1) и цвета (единиц Ц.Н.Т.) эксплуатационных трансформаторных масел. *Здесь R– коэффициент линейной корреляции.
Рис. 2. Взаимозависимость между показателями оптической мутности и цвета эксплуатационных трансформаторных масел.
Рис. 3. Взаимозависимость между показателями поверхностного натяжения и цвета эксплуатационных трансформаторных масел.
Выводы: • Для 56 единиц оборудования – силовых трансформаторов, автотрансформаторов и шунтирующих реакторов с различными сроками эксплуатации исследованы показатели поверхностного натяжения, оптической мутности, цвета и кислотного числа эксплуатационных масел и проведен корреляционный анализ взаимосвязи изменений этих показателей. Установлено, что показатель кислотное число не проявляет удовлетворительной корелляционной взаимосвязи ни с одним из других указанных показателей. Взаимные изменения показателей поверхностного натяжения, оптической мутности и цвета эксплуатационных масел обнаруживают вполне удовлетворительные линейные корреляции. Получены соответственные численные соотношения и их корреляционные характеристики. • 2. Результаты проведенного корреляционного анализа показали, что уменьшение поверхностного натяжения трансформаторных масел в эксплуатации, практически, на 80% определяется развитием в них коллоидно-дисперсных процессов, происходящих с увеличением оптической мутности вследствие образования коллоидных частиц.
3. По результатам корреляционного анализа взаимосвязей изменения показателей поверхностного натяжения, оптической мутности и цвета эксплуатационных масел силовых трансформаторов и шунтирующих реакторов для показателей оптическая мутность и цвет установлены значения критериев предельно допустимого состояния качества масла. Значения этих критериев составляют 200 м-1 и 7,5 единиц Ц.Н.Т. для показателей оптическая мутность и цвет соответственно. 4. Превышение этих значений, в дополнение к показателям загрязнения масла, нормируемым в РД 34.45-51.300-97 «Объем и нормы испытаний электрооборудования» – тангенсу угла диэлектрических потерь и кислотному числу масла, может служить основанием для принятия решения о замене силикагеля фильтров непрерывной очистки масла силовых трансформаторов, автотрансформаторов и шунтирующих реакторов или выполнения регенерации масла.
