Logiske styringer

Logiske styringer


L rebog

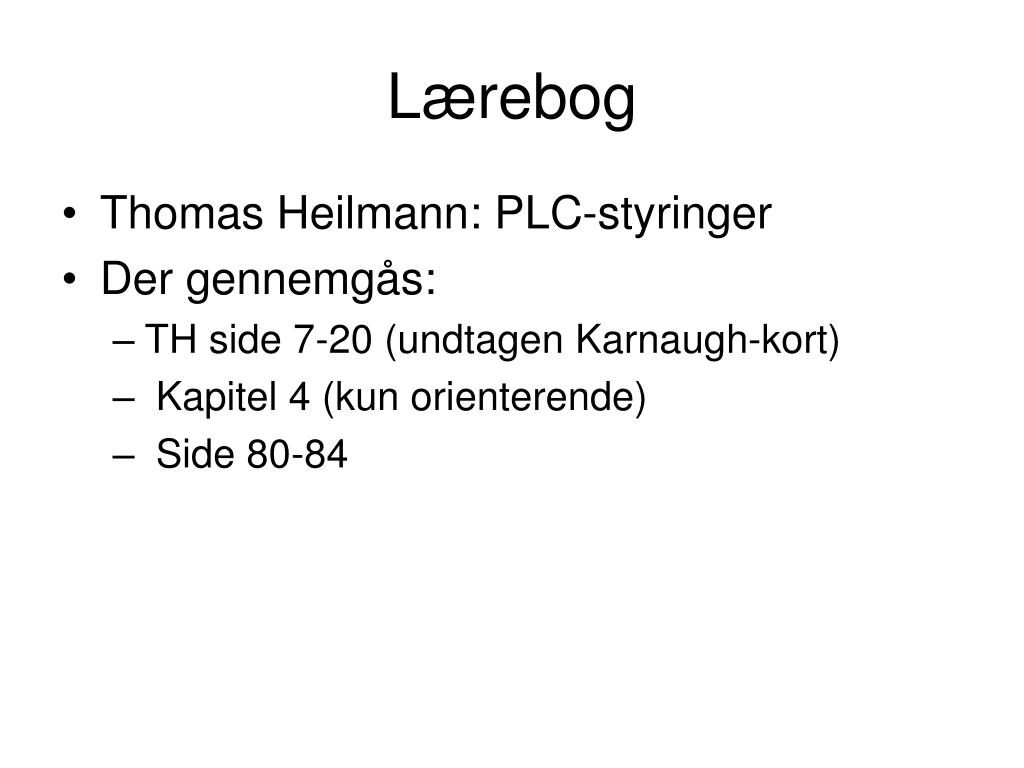

Lærebog

  • Thomas Heilmann: PLC-styringer

  • Der gennemgås:

    • TH side 7-20 (undtagen Karnaugh-kort)

    • Kapitel 4 (kun orienterende)

    • Side 80-84

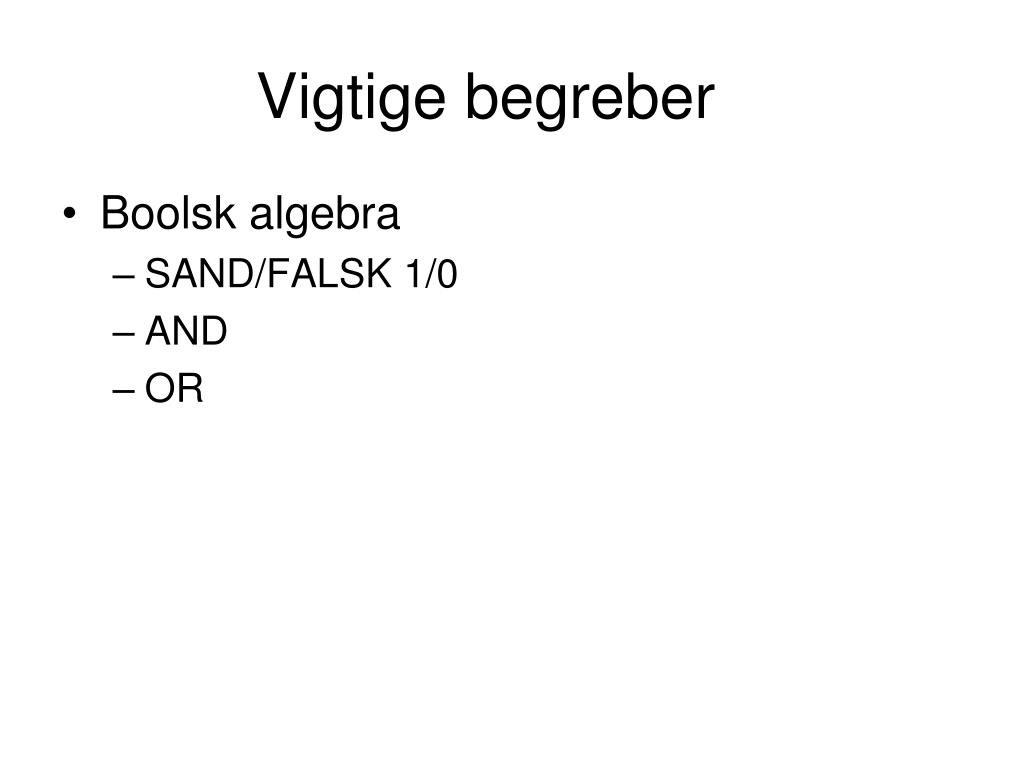

Vigtige begreber

Vigtige begreber

  • Boolsk algebra

    • SAND/FALSK 1/0

    • AND

    • OR


Vigtige begreber1

Vigtige begreber

  • Relæteknik

    • Sluttekontakt (NO = Normally Open)

    • Brydekontakt (NC = Normally Closed)

    • Parallelforbindelse/serieforbindelse

    • Nøgleskemaer

    • Selvhold/holdekreds

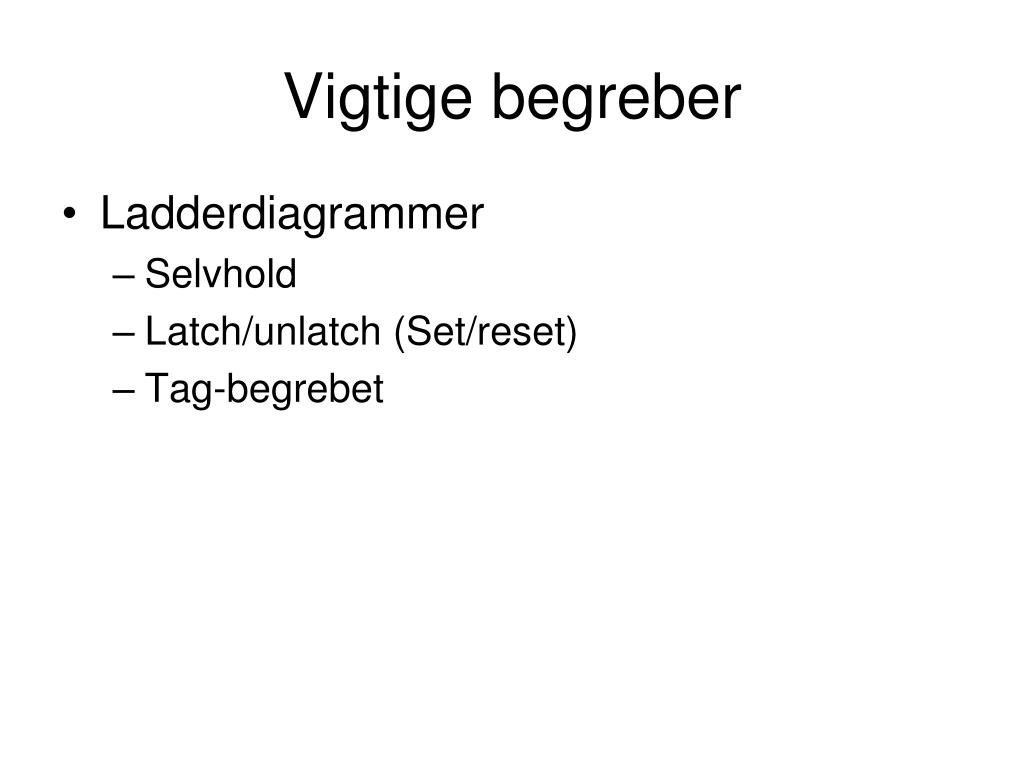

Vigtige begreber2

Vigtige begreber

  • Ladderdiagrammer

    • Selvhold

    • Latch/unlatch (Set/reset)

    • Tag-begrebet

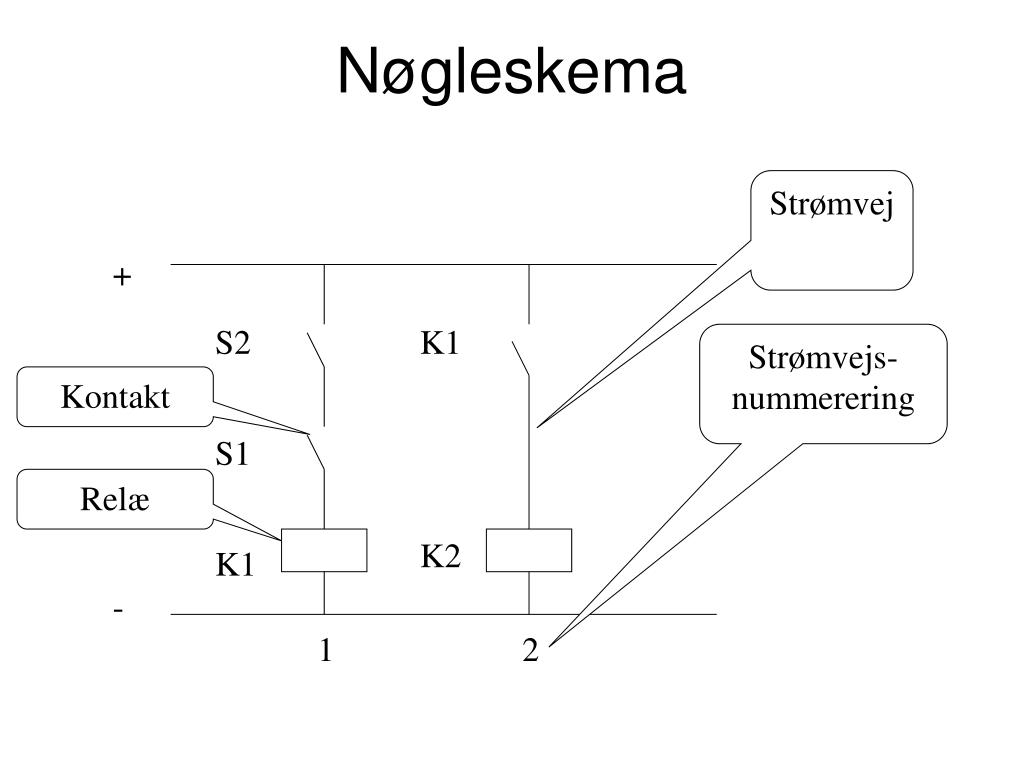

N gleskema

Nøgleskema

Strømvej

+

S2

K1

Strømvejs-nummerering

Kontakt

S1

Relæ

K2

K1

-

1

2


Andre komponenter

Andre komponenter

  • Bemærk:

    • Kontakter (Øverst/midt i nøgleskema) kan også være styret af termostat, pressostat etc.

    • ”Relæer” (Nederst i nøgleskema ) kan også være andre strømforbrugere som lamper, små motorer, timere etc.

    • Læs om symboler i Thomas Heilmanns bog


N gleskema ladderdiagram

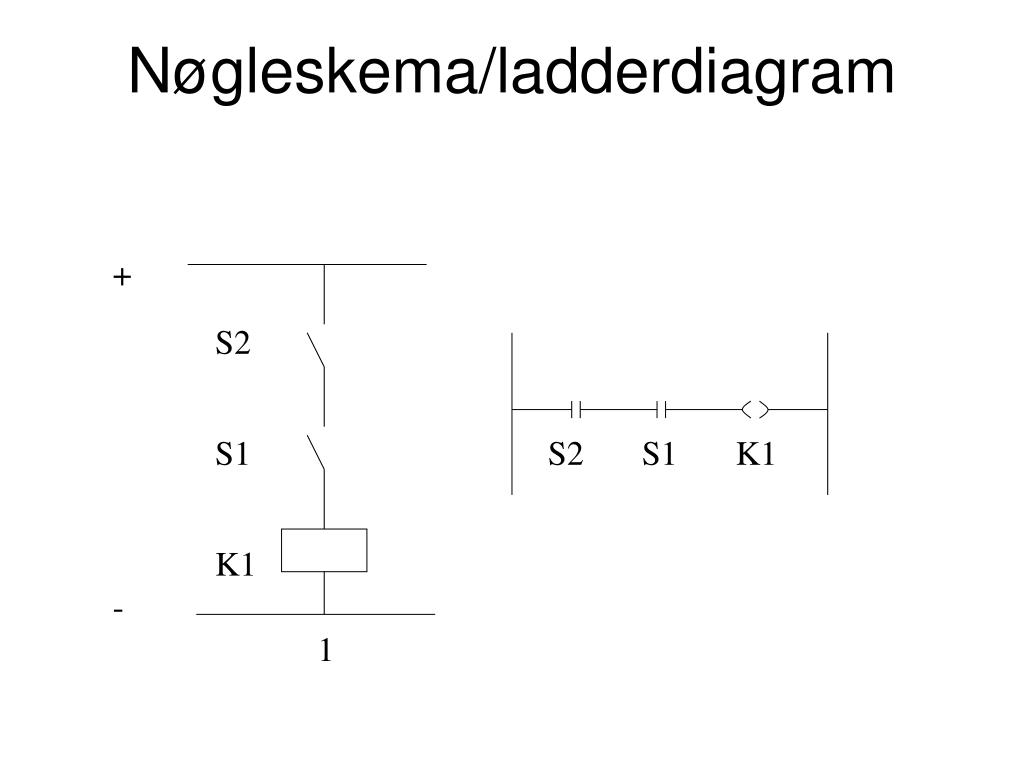

Nøgleskema/ladderdiagram

+

S2

S1

S2

S1

K1

K1

-

1


N gleskema1

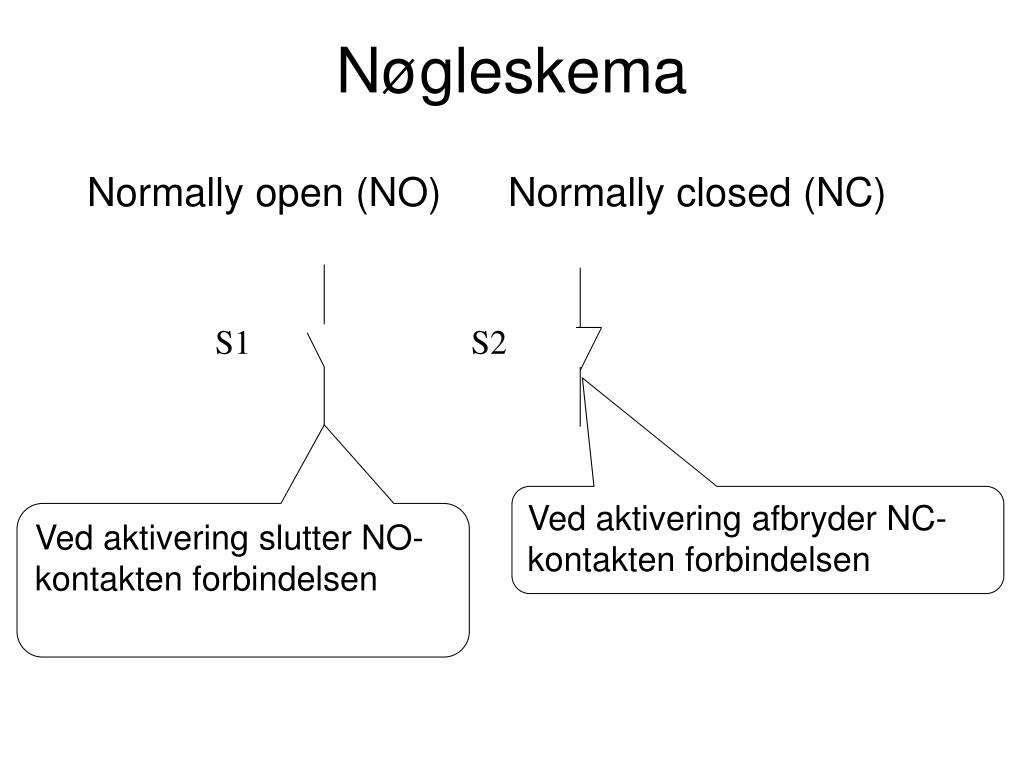

Nøgleskema

Normally open (NO) Normally closed (NC)

S1

S2

Ved aktivering afbryder NC-kontakten forbindelsen

Ved aktivering slutter NO-kontakten forbindelsen


Advarsel

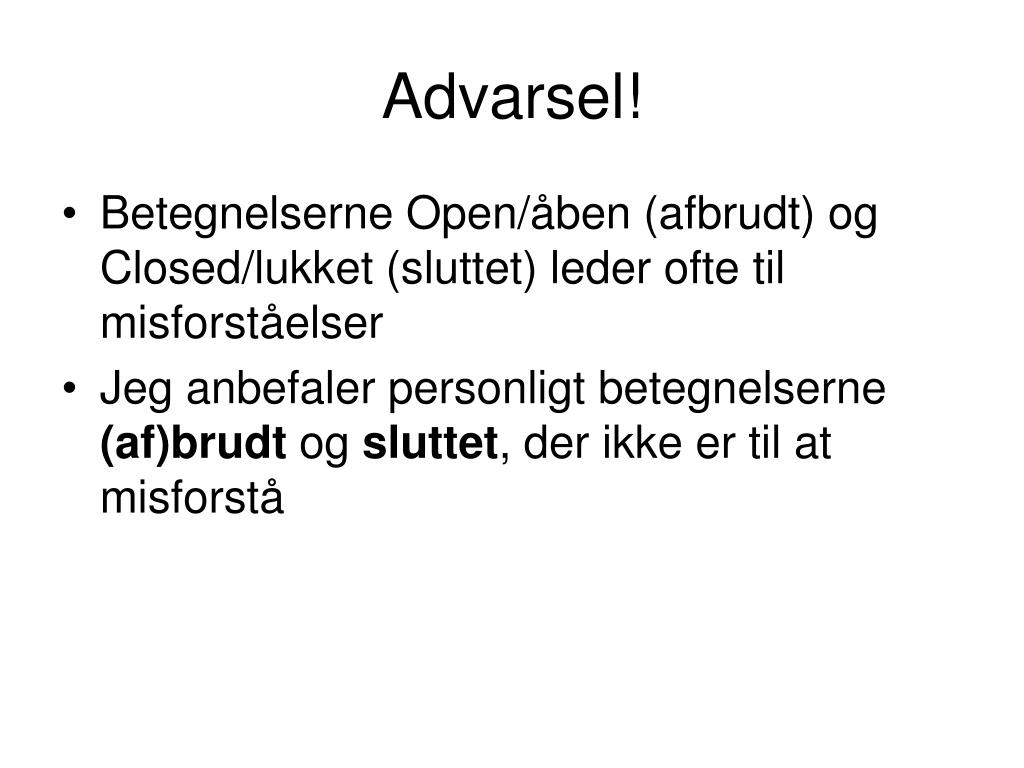

Advarsel!

  • Betegnelserne Open/åben (afbrudt) og Closed/lukket (sluttet) leder ofte til misforståelser

  • Jeg anbefaler personligt betegnelserne (af)brudt og sluttet, der ikke er til at misforstå


N gleskema ladder diagram

Nøgleskema/Ladder diagram

Normally open (NO) Normally closed (NC)

S1

S2

Ladder diagram symboler for normally open (NO) og normally closed (NC)-kontakter


Logiske funktioner and funktionen

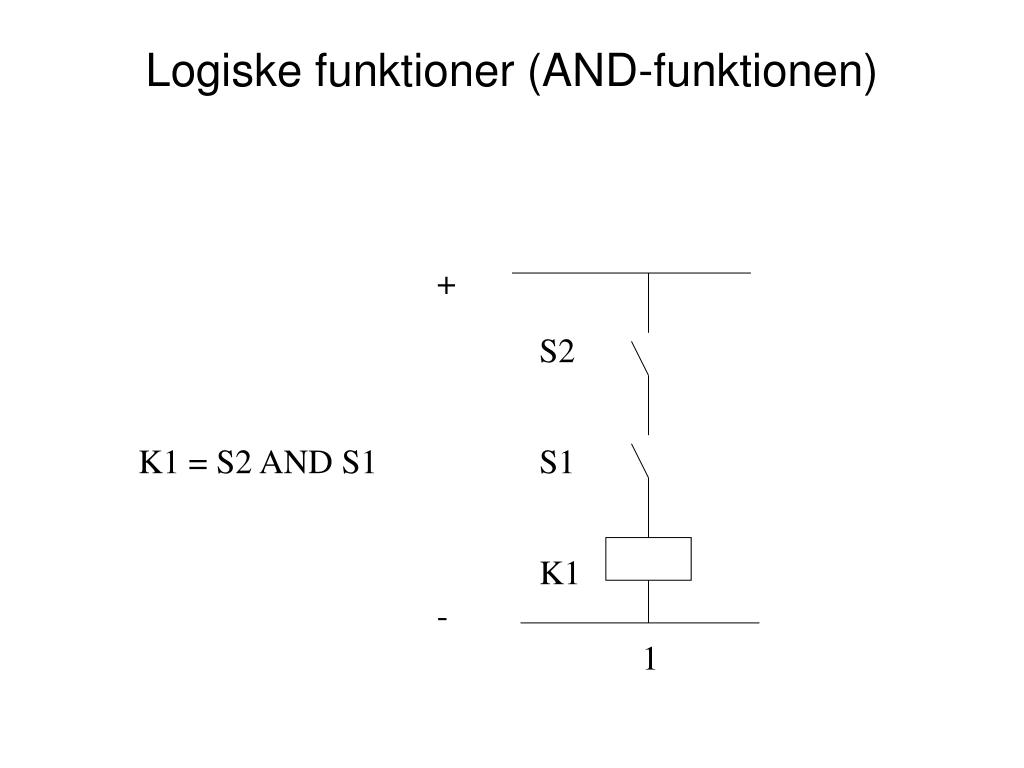

Logiske funktioner (AND-funktionen)

+

S2

K1 = S2 AND S1

S1

K1

-

1


Logiske funktioner or funktionen

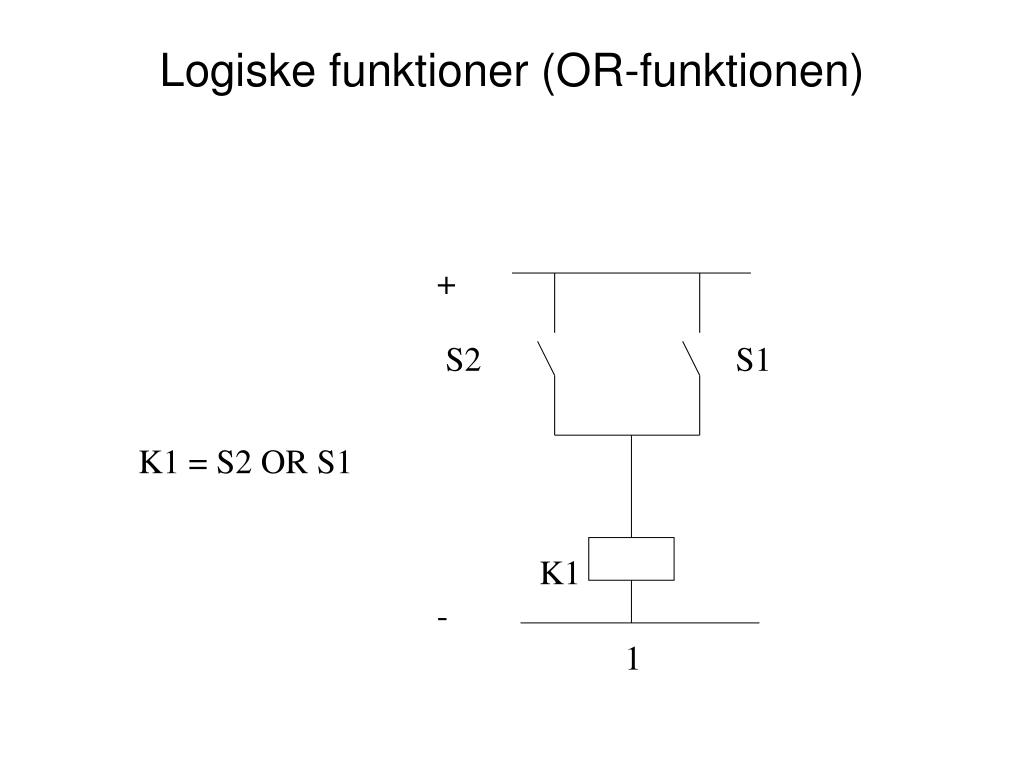

Logiske funktioner (OR-funktionen)

+

S2

S1

K1 = S2 OR S1

K1

-

1

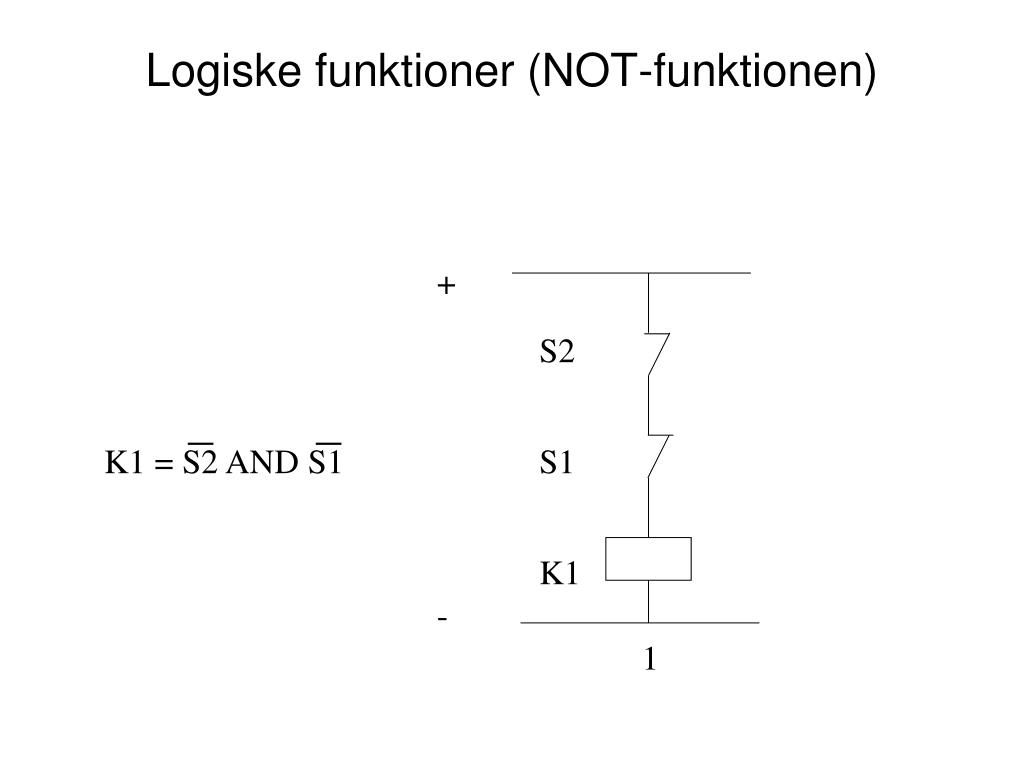

Logiske funktioner not funktionen

Logiske funktioner (NOT-funktionen)

+

S2

K1 = S2 AND S1

S1

K1

-

1


N gleskema og logiske funktioner

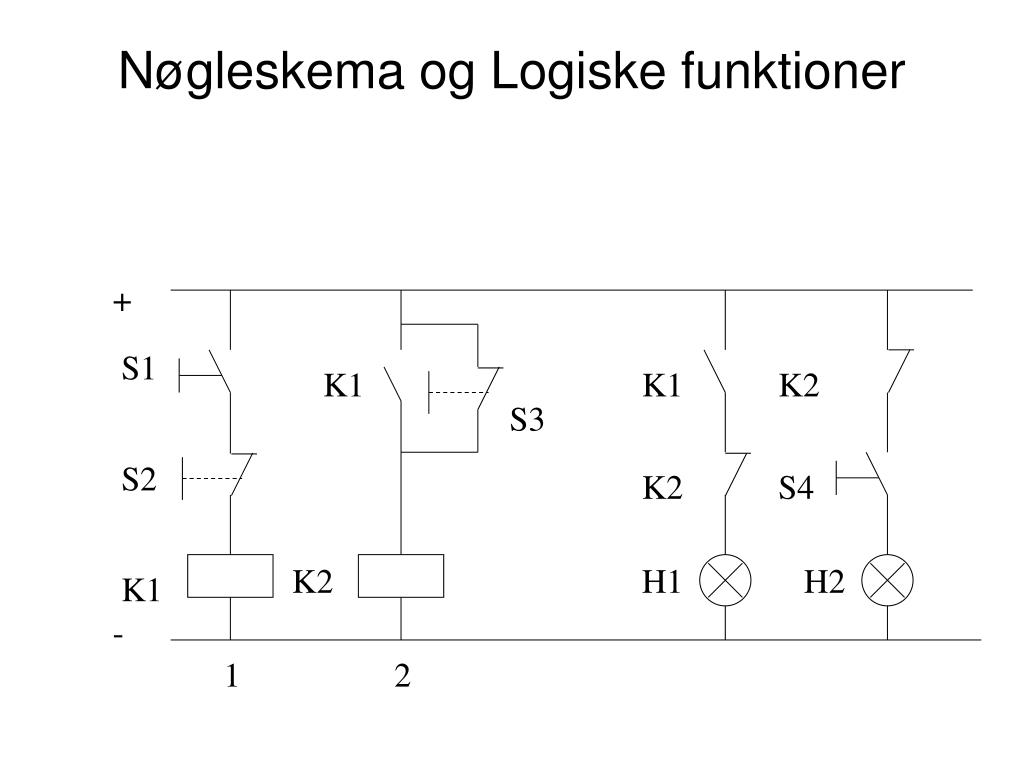

Nøgleskema og Logiske funktioner

+

S1

K1

K1

K2

S3

S2

K2

S4

K2

H1

H2

K1

-

1

2


Logiske funktioner

Logiske funktioner

System equations:

K1= S1 AND S2

K2= K1 OR S3

H1= K1 AND K2

H2= K2 AND S4


On off styring

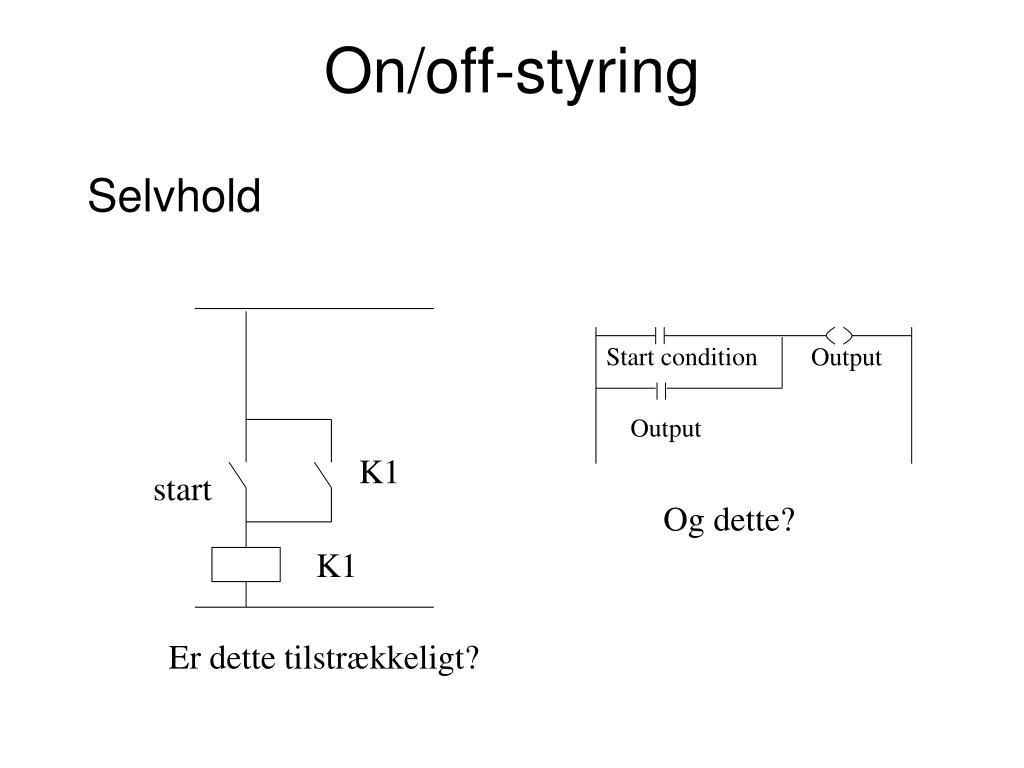

On/off-styring

Selvhold

Start condition

Output

Output

K1

start

Og dette?

K1

Er dette tilstrækkeligt?

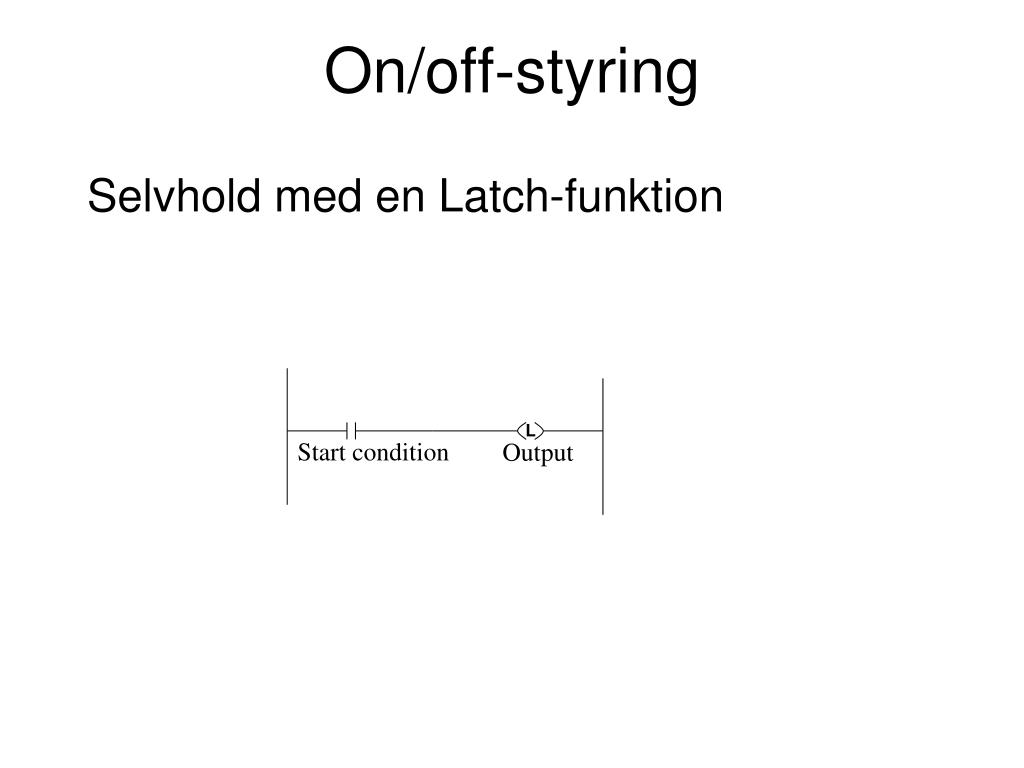

On off styring1

On/off-styring

Selvhold med en Latch-funktion

L

Start condition

Output


On off control

On-Off Control

Selvhold

Relæ-selvhold med stopprioritering

stop

K1= stop AND (start OR K1)

K1

start

K1

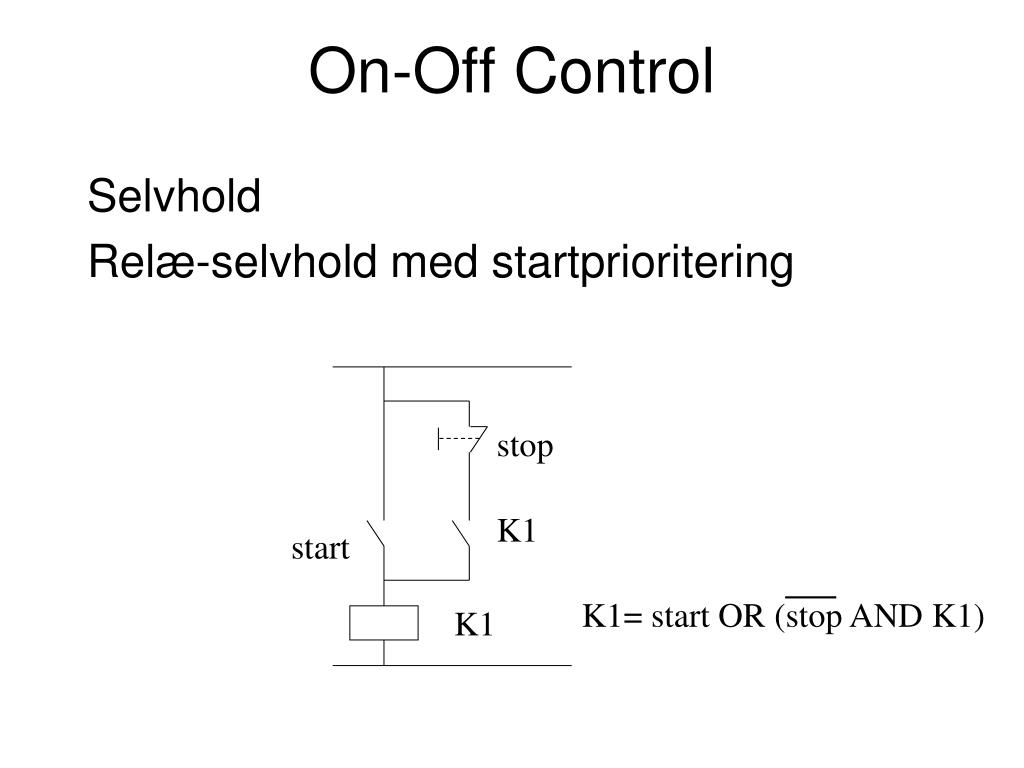

On off control1

On-Off Control

Selvhold

Relæ-selvhold med startprioritering

stop

K1

start

K1= start OR (stop AND K1)

K1


On off control2

On-Off Control

LU Latch/Unlatch (SR (set/reset))

L

Start condition

Output

U

Stop condition

Output


Det n ste er generelt

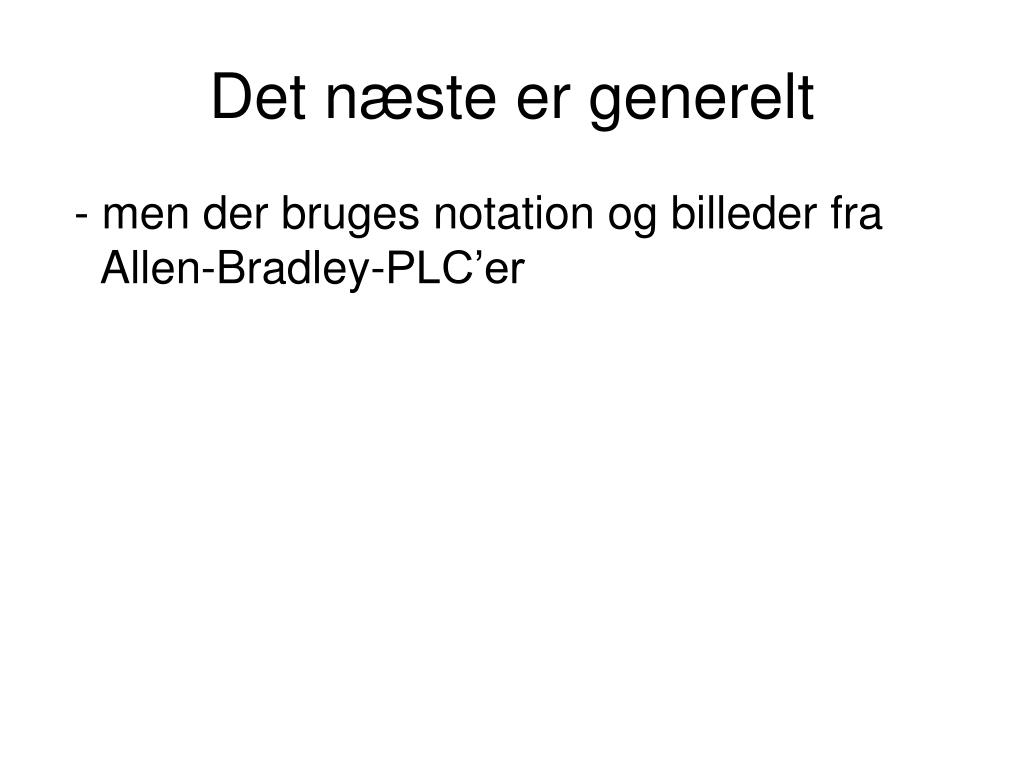

Det næste er generelt

- men der bruges notation og billeder fra Allen-Bradley-PLC’er


Lidt om tag begrebet

Lidt om tag-begrebet

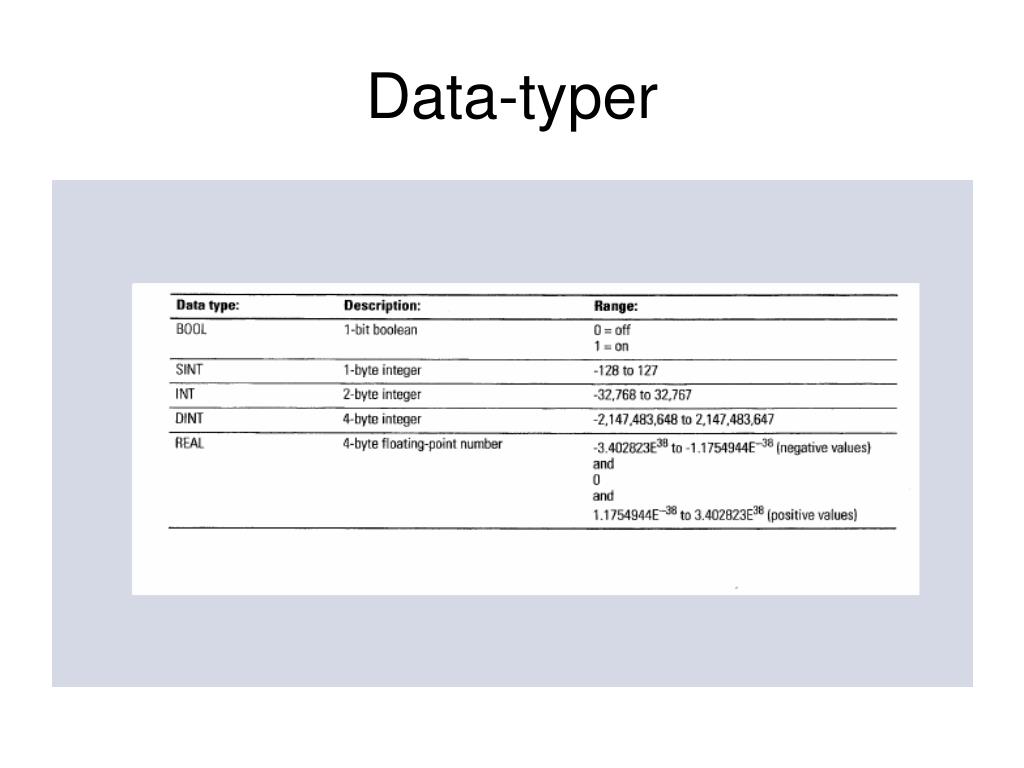

Data typer

Data-typer


Timere 1

Timere(1)


Timere 2

Timere (2)


Timer eksempel

Timer-eksempel


T llere count up count down

Tællere – count-up/count-down

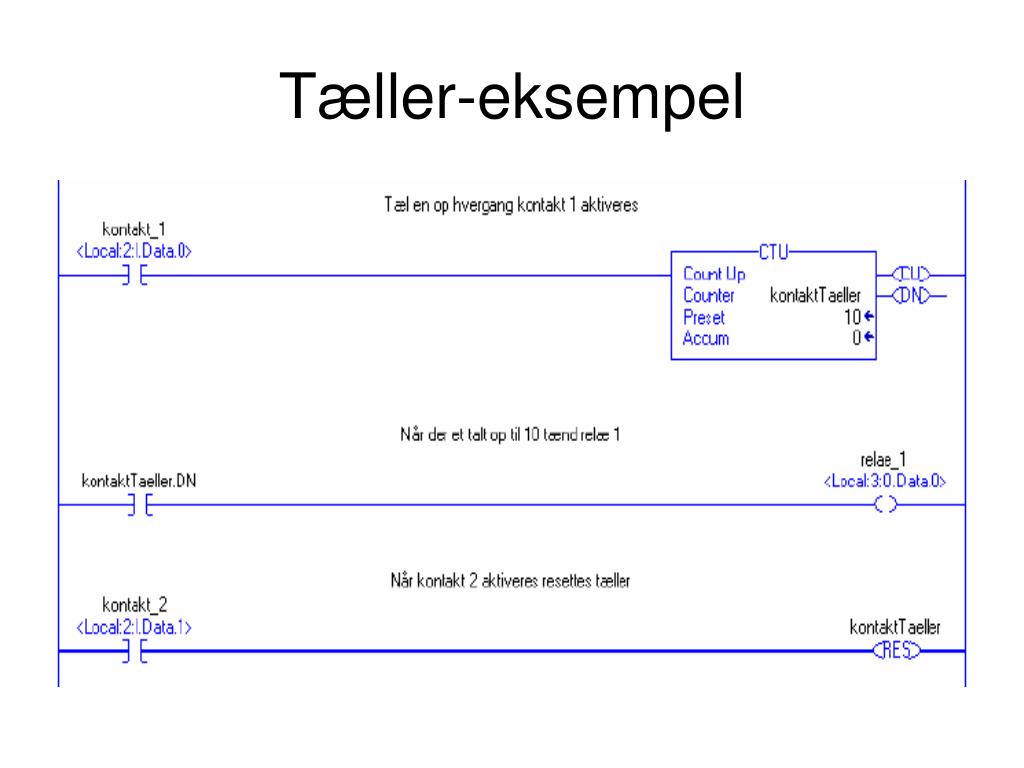

T ller eksempel

Tæller-eksempel


Eksempel

Eksempel

  • Når der gives en impuls på kontakt 1 skal lysdiode 1 (eller lampe) tænde.

  • Når der gives en impuls på kontakt 2 skal lysdiode 1 (eller lampe) slukke

  • Fremstil et ladderdiagram


Ladderdiagraml sninger rslogix 5000

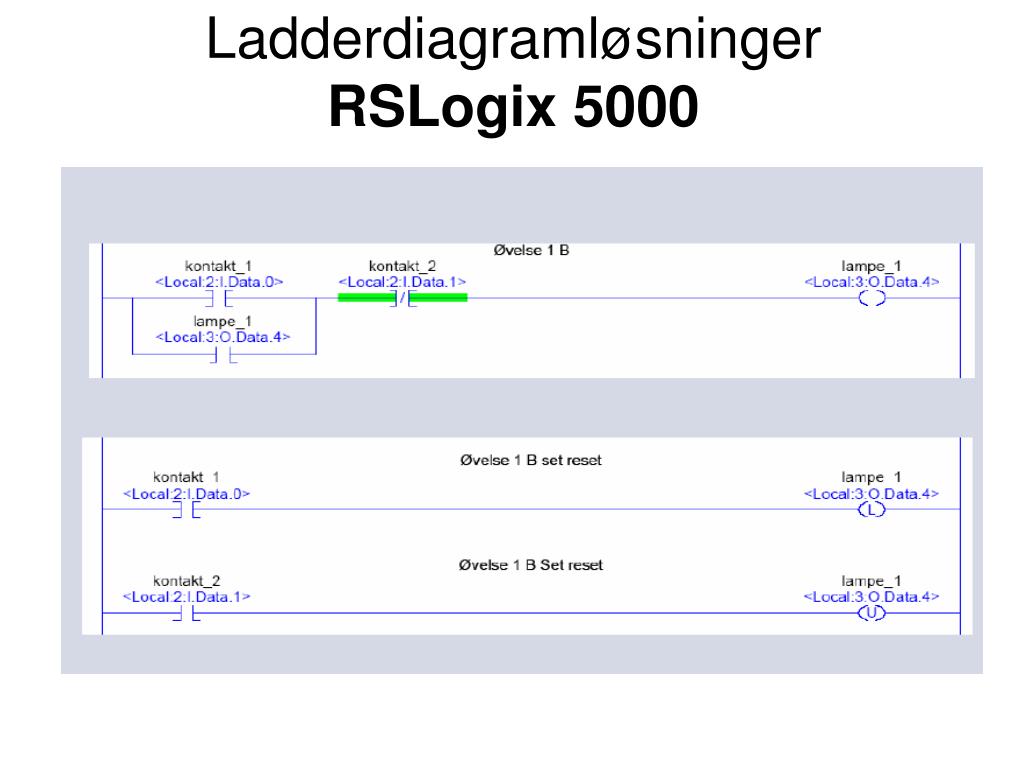

LadderdiagramløsningerRSLogix 5000
