  1. Тема 8. Элементы механики сплошной среды 8.1. Основные законы и уравнения гидростатики. Закон Паскаля. Закон Архимеда Архимед (287-212 до н.э.) Б.Паскаль (1623-1662)

  2. Закон Паскаля Давление, оказываемое на жидкость или газ, передается по всем направлениям одинаково. р1 = р2 = р3

  3. Зависимость давления от высоты столба жидкости p = p0+ph ph= ρgh p0= F/S

  4. Сообщающиеся сосуды Одинаковый уровень жидкости в сообщающихся сосудах объясняется равенством давления на одной и той же глубине любого из колен вне зависимости от его формы.

  5. f F Гидравлическая машина Давление под поршнями в обоих цилиндрах одинаково: Откуда следует выигрыш в силе: H s S h

  6. Архимедова сила Давление жидкости на верхнюю и нижнюю поверхности погружённого в жидкость тела равно, соответственно: p2= ρgh2. p1= ρgh1; Поскольку глубина h2 > h1 , тоp2 > p1. V Разность сил составляет выталкивающую силу – силу Архимеда: FA= ρжV g F2 - F1 = FA FA= S(p2 – p1) = Sρg(h2 – h1) = ρShg = ρVg

  7. Ниже представлены летательные аппараты, принцип действия которых основан на законе Архимеда.

  8. Тема 8. Элементы механики сплошной среды 8.2. Модель сплошной среды. Уравнение неразрывности Эйлер Леонард (1707 - 1783) математик, механик, физик, астроном. 32 года жил и работал в России. Лагранж Жозеф Луи (1736 - 1813) французский математик и механик

  9. Введём основные определения и параметры, соответствующие модели сплошной среды.

  10. v v v Линия тока – воображаемая линия внутри жидкости (или газа; далее везде будем говорить о жидкости, подразумевая под ней и газ тоже), в каждой точке которой скорость частиц жидкости касательна к этой линии.

  11. Трубка тока – часть жидкости внутри поверхности, образованной линиями тока: Исходя из определения, частицы жидкости не могут войти и выйти за пределы трубки тока через её боковую поверхность. В противном случае, скорость частицы перестала бы быть касательной к линии тока.

  12. v2 v1 v2dt v1dt Уравнение неразрывности Рассмотрим течение жидкости внутри трубки тока разного сечения. Можно предположить, что и скорости жидкости в этих сечениях будут различными. dV2 S1 S2 dV1 Ввиду неразрывности жидкости через любое сечение трубки тока за время dtдолжна протекать одинаковая её масса: dm1=dm2 ; ρ1 dV1 = ρ2 dV2. а поскольку масса равна произведению плотности на объём, то: Каждый из объёмов определяется произведением площади на длину, равную скорости жидкости в этом месте на время dt : dV = S . v dt ; ρv S = const т.е.ρ1 S1 v1dt = ρ2 S2 v2dt . - уравнение неразрывности Для несжимаемой жидкости(ρ=const):v S = const

  13. Тема 8. Элементы механики сплошной среды 8.3. Идеальная жидкость. Уравнение Бернулли Д.Бернулли (1700-1782)

  14. l l Течение идеальной жидкости по трубе.Уравнение Бернулли Работа сил давления над элементом жидкости Δт идет на приращение его механической энергии: A = ΔEмех

  15. A = ΔEмех Работа над жидкостью определяется силами давления слева и справа рассматриваемого участка. При этом работа справа отрицательна поскольку давление р2 направлено в сторону, противоположную перемещению: А поскольку произведение площади сечения трубы на перемещение жидкости через соответствующее сечение равно величине протекшего объёма, то: где ρ- плотность жидкости. С другой стороны, изменение механической энергии жидкости на входе и выходе равно:

  16. - уравнение Бернулли A = ΔEмех Подставляя выражения для работы и изменения энергии в первое равенство, при этом сократив всё на величину Δm, получим: Таким образом: Для несжимаемой жидкости(ρ= const):

  17. d3 d2 d1 v1 v2 v3 Течение жидкости по горизонтальнойтрубе переменного сечения ρv S = const vd 2 = const Приρ= const : Если d1>d2>d3, то v1<v2<v3 Если потенциальная энергия потока не меняется : p1 > p2 > p3

  18. Тема 8. Элементы механики сплошной среды 8.4. Истечение жидкости из отверстия. Формула Торричелли Э.Торричелли (1608-1647)

  19. 1 2 1 2 Истечение жидкости из широкого сосуда Рассмотрим верхнее и нижнее сечения трубки тока. По условию: Тогда в соответствии с уравнением неразрывности: Следовательно, скоростью жидкости в широкой части сосуда можно пренебречь. Используем уравнение Бернулли: из которого: - формула Торричелли

  20. Тема 8. Элементы механики сплошной среды 8.5. Измерение статического и динамического давления. Трубка Пито. Трубка Прандтля

  21. 2 Нст 1 Измерение статического давления в потоке жидкости (газа) с помощью зонда Рассмотрим уравнение Бернулли для сечений 1 и 2: v pст= ρgHст+ р0 атмосферное давление Смысл термина «статическое давление» будет ясен из последующих рассуждений.

  22. Нполн 2 1 Трубка Пито: измерение полного давления Уравнение Бернулли: v динамическое давление полное давление

  23. ΔН Трубка Прандтля Применив оба зонда одновременно можно измерить скорость потока жидкости. Верхний-левый зонд измеряет статическое давление: pст= ρgHст+ р0 Нижний-правый зонд измеряет полное давление: v Вычитая из второго уравнения первое можно определить динамическое давление: А затем – и скорость:

  24. Если теперь трубку Прандтля выставить в воду за борт корабля, то можно измерить его скорость относительно воды. Точно так же измеряется скорость летательного аппарата относительно воздуха, в котором он летит.

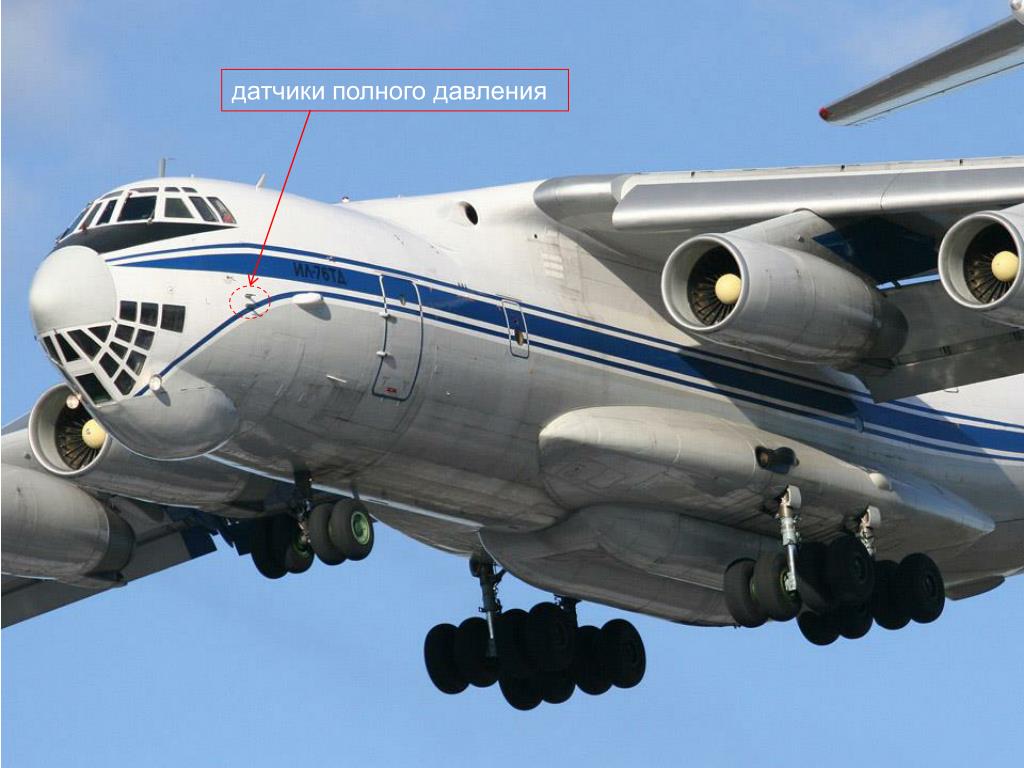

  25. датчики полного давления

  26. датчики полного давления

  27. Тема 8. Элементы механики сплошной среды 8.6. Подъемная сила крыла Жуковский Н.Е. (1847 - 1921)

  28. v1 v2 Возникновение подъемной силыпри обтекании асимметричного тела Поместим разрезанный пополам цилиндр в поток жидкости (или газа). р1 р2 Вследствие асимметричности тела верхние линии тока получаются длиннее нижних, а из-за неразрывности жидкости её частицы должны преодолевать эти расстояния за одно и то же время. Т.е. скорость течения жидкости над верхней поверхностью тела в этом случае будет выше, чем под нижней: v1 > v2 . следует, что давление в верхней части ниже, чем в нижней: Тогда из уравнения Бернулли: p1 < p2; (разностью высот положения этих поверхностей пренебрегаем по сравнению, например, с расстоянием до земли).

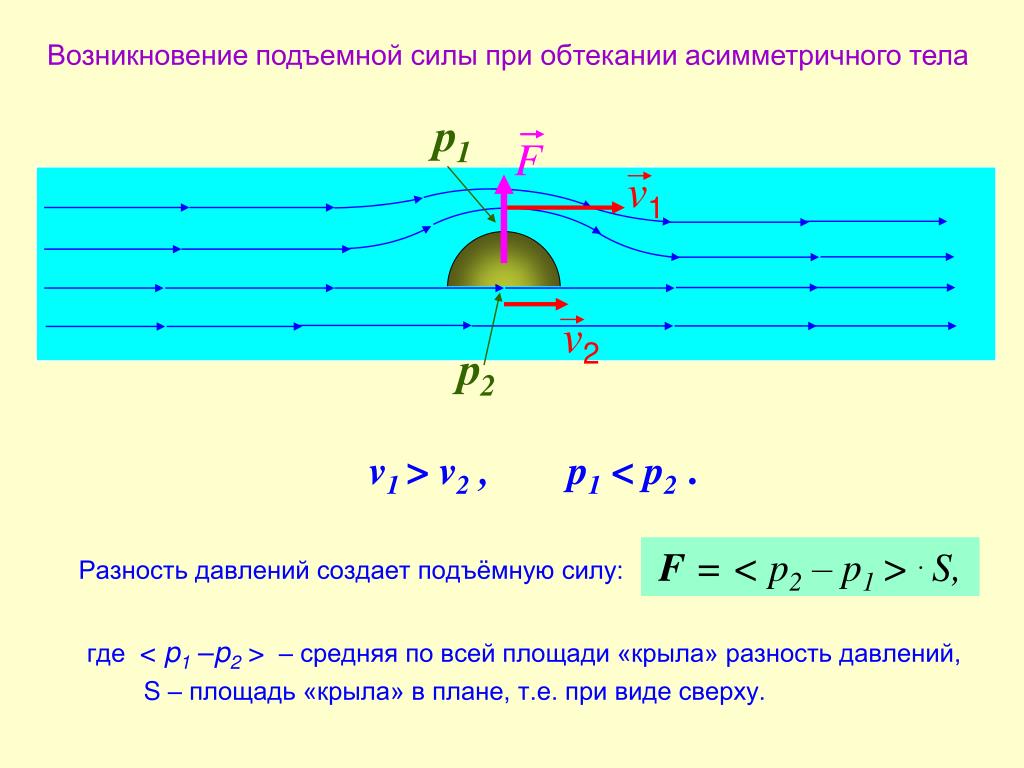

  29. v1 v2 F Возникновение подъемной силыпри обтекании асимметричного тела р1 р2 v1 > v2 , p1 < p2. F = <p2 – p1> . S, Разность давлений создает подъёмную силу: где <p1 –p2> – средняя по всей площади «крыла» разность давлений, S – площадь «крыла» в плане, т.е. при виде сверху.

  30. Крыло современного самолёта конечно же имеет более совершенный профиль и обеспечивает не только большую подъёмную силу, но и минимальное лобовое сопротивление потоку воздуха.

  31. угол атаки скорость набегающего потока Профиль Жуковского Крыло современного самолёта конечно же имеет более совершенный профиль и обеспечивает не только большую подъёмную силу, но и минимальное лобовое сопротивление набегающему потоку воздуха.

  32. Превышение критического значения угла атаки приводит к срыву воздушного потока, обтекающего крыло и резкому падению подъёмной силы крыла.

  33. X – сила лобового сопротивления крыла; Y – подъёмная сила; R – равнодействующая этих сил; Ц.Д. (центр давления) – точка приложения равнодействующей всех сил, действующих на тело в потоке жидкости или газа.

  34. Принято обозначать: S– площадь крыла в плане; Су– коэффициент подъемной силы крыла; Сх – коэффициент лобового сопротивления.

  35. Конец темы
