Grundlagen internet protokolle

Grundlagen: Internet-Protokolle

Torsten Sorger / Martin Gaitzsch


Gliederung
Gliederung

  • ISO/OSI Schichten + TCP/IP-Äquivalente

  • IPv4 (Internet Protocol)

  • TCP (Transmission Control Protocol)

  • UDP (User Datagramm Protocol)

  • ICMP (Internet Control Message Protocol)

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Gliederung1
Gliederung

  • TCP Verbindungsablauf

  • Fehlerbehandlung

  • Routingprotokolle

  • IPv6 Überblick

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Iso osi referenzmodell
ISO/OSI-Referenzmodell

  • beschreibt das externe Verhalten von Endsystemen und keine Implementierung

  • dient der Interoperabililität verschiedenster Protokolle und Netzwerktechnologien

  • realisiert durch Schichten-Modell

    • Abstraktion / Komplexitätsreduzierung

    • Austauschbarkeit der Protokolle einzelner Schichten

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Iso osi referenzmodell1
ISO/OSI-Referenzmodell

Anwendungsschicht

SMTP, FTP, HTTP, DNS...

7

Darstellungsschicht

6

Sitzungsschicht

5

TCP, UDP

Transportschicht

4

ICMP

Vermittlungsschicht

IP

3

Sicherungsschicht

2

Physikalische Ebene

1

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Iso osi referenzmodell2
ISO/OSI-Referenzmodell

  • Protokolle sind ineinander geschachtelt

  • eine Schicht n nimmt Dienste der Schicht n-1 in Anspruch und stellt der Schicht n+1 Dienste bereit

  • Beispiel für ein TCP-Paket in einem Ethernet:

Ethernet-Frame

IP-Packet

TCP-Packet

Nutzdaten (z.B. http)

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Tcp ip architekturmodell
TCP/IP - Architekturmodell

Application

Level

WWW(http)

File Transfer(ftp)

E-Mail(smtp)

NameServer(dns)

NFS

Transmission

Level

TransmissionControl Protocol

User DatagrammProtocol

Internet

Level

Internet Protocol &Internet Control Message Protocol

Network

Level

ARPANET

SatellitenNetzwerk

X.25

Ethernet

Token Ring

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Internet protocol
Internet Protocol

  • IP ist ein packetorientiertes und verbindungs-loses Protokoll der Vermittlungsschicht

  • dient der Abstaktion von Besonderheiten der unterliegenden Schicht 2 Protokoll wie z.B. Ethernet, Token Ring oder ATM

  • bietet der Transportschicht einen unzuverlässiges Transportsystem

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Internet protocol v4
Internet Protocol v4

Version

K-Länge

Servicetypen

Paketlänge

Identifikation

0

DF

MF

Fragmentabstand

Lebenszeit

Protokoll

Kopfprüfsumme

Protkoll-Kopf

Senderadresse

Empfängeradresse

Optionen

Füllzeichen

Eigentliche Nutzdaten bzw. Protokoll-Köpfe+Daten von Protokollen höherer Schichten (z.B. TCP)

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Internet protocol v41
Internet Protocol v4

  • Version: klassisch v4, zukünftig v6

  • Kopflänge: Länge des Paketkopfs in 32Bit-Worten

  • Servicetypen: Prioritätsvergabe

  • Paketlänge: Länge des ganzen Pakets in Byte

  • Identifikation, DF, MF, Fragmentabstand: s.u.

  • Lebenszeit: verbleibende Paketlebenszeit

  • Protokoll: Nummer des transportierten Protokolls

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Internet protocol v42
Internet Protocol v4

  • Kopfprüfsumme: Prüfsumme über den Paketkopf

  • Sender- und Empfängeradresse: eindeutige 32Bit Adressen

  • Optionen: für flexible Erweiterbarkeit (z.B. Zeitstempel, Source Routing,...)

  • Füllzeichen: Auffüllen auf Vielfaches von 32-Bit

  • Nutzdaten (z.B. TCP)

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Ip adressen
IP-Adressen

  • 32-Bit lang (z.B: 134.100.14.15 oder 86640E0Fhex)

  • global eindeutig (mit Ausnahmen)

  • bestehen aus Netz- und Host-Anteil

    • früher: Netzanteil nur in 8, 16 und 24 Bit (Klasse A,B und C)

    • mit CIDR: flexibler Netzanteil

  • zusätzlich:

    • Multicast-Adressen

    • private Adressen...

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Ip fragmentierung
IP - Fragmentierung

  • Felder: DF, MF, Identifikation, Fragmentabstand

  • kann nur bei DF=0 angewendet werden

  • wird von den Routern eigenständig vorgenommen

  • kann bei Bedarf wiederholt angewendet werden

  • Zielhost muss die Fragmente zusammensetzen

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Ip fragmentierung beispiel
IP - Fragmentierung: Beispiel

  • Netz1: MTU 1200Byte

  • Netz2: MTU 532 Byte

  • Netz3: MTU 276 Byte

  • Paket mit Länge 1044Byte (= 20Byte Header + 1024Byte Daten) und nicht gesetztem DF-Bit soll über die 3 Netze übertragen werden

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Ip fragmentierung beispiel1
IP - Fragmentierung: Beispiel

Netz1:

1200

ID / MF=0 / FO=0 / Rest

Daten 0..1023

Netz2:

532

ID / MF=1 / FO=0 / Rest

Daten 0..511

ID / MF=0 / FO=64 / Rest

Daten 512..1023

Netz2:

276

ID / MF=1 / FO=0 / Rest

0..255

ID / MF=1 / FO=32 / Rest

256..511

ID / MF=1 / FO=64 / Rest

512..767

ID / MF=0 / FO=96 / Rest

768..1023

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Ip fragmentierung1
IP - Fragmentierung

  • Die Reihenfolge der Ankunft beim Zielhost spielt keine Rolle.

  • Wenn nach Ablauf eines Timers nicht alle Teilpakete angekommen sind, wird das Paket verworfen.

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Ports
Ports

  • Ports von 0 bis 65535 gibt es unabhängig voneinander bei TCP und UDP

  • sie stellen die Endpunkte einer Kommunikationsbeziehung zwischen zwei Rechnern dar

  • die sog. „well-known-ports“ von 0..1023 sind standardisiert z.B.:

    • TCP-Port 80 für http

    • UDP+TCP-Port 53 für DNS

    • UDP-Port 123 für NTP

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Tcp transmisson control protocol
TCP (Transmisson Control Protocol)

  • verbindungsorientiertes Protokoll

  • beinhaltet verschiedene Algorithmen zur Fehler-erkennung und -behandlung

    • Sequenznummern

    • Quittungsnummern

    • Anzeigen (Flags)

  • die richtige Reihenfolge der Daten ist garantiert

  • bietet der Anwendungsschicht einen zuverlässigen Transportdienst

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Tcp transmisson control protocol1
TCP (Transmisson Control Protocol)

Sender-Port

Empfänger-Port

Sequenznummer

Quittungsnummer

Kopflänge

Reserviert

Anzeigen

Fenstergrösse

Prüfsumme

Urgent Zeiger

Optionen

Füllzeichen

Eigentliche Nutzdaten bzw. Protokoll-Köpfe+Daten

von Protokollen höherer Schichten (z.B. http)

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


TCP

  • Sender- und Empfängerport:Endpunkte der TCP-Verbindung

  • Sequenznummer: Nummer zur Indentifizierung gesendeter Datensegmente

  • Quittungsnummer: Nummer zur Bestätigung bereits empfangener Datensegmente

  • Kopflänge: Länge des TCP-Kopfs in 32Bit-Worten

  • Anzeigen: zur Steuerung (z.B. Verbindungsauf und -abbau)

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


TCP

  • Fenstergröße: wird vom Hostje nach Belastung dynamisch festgelegt

  • Prüfsumme über:

    • TCP-Paketkopf

    • Daten

    • Teil des IP-Paketkopfs (u.a. Quell und Zieladresse)

  • Urgent-Zeiger: Zeiger auf das Ende von dringenden Daten, die vor den eigentlichen Nutzdaten stehen

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


TCP

  • Optionen: z.B. MSS (Maximum Segment Size)

  • Füllzeichen: auf die nächste 32-Bit-Grenze wird mit Nullen aufgefüllt

  • Nutzdaten (z.B. http)

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Udp user datagramm protocol

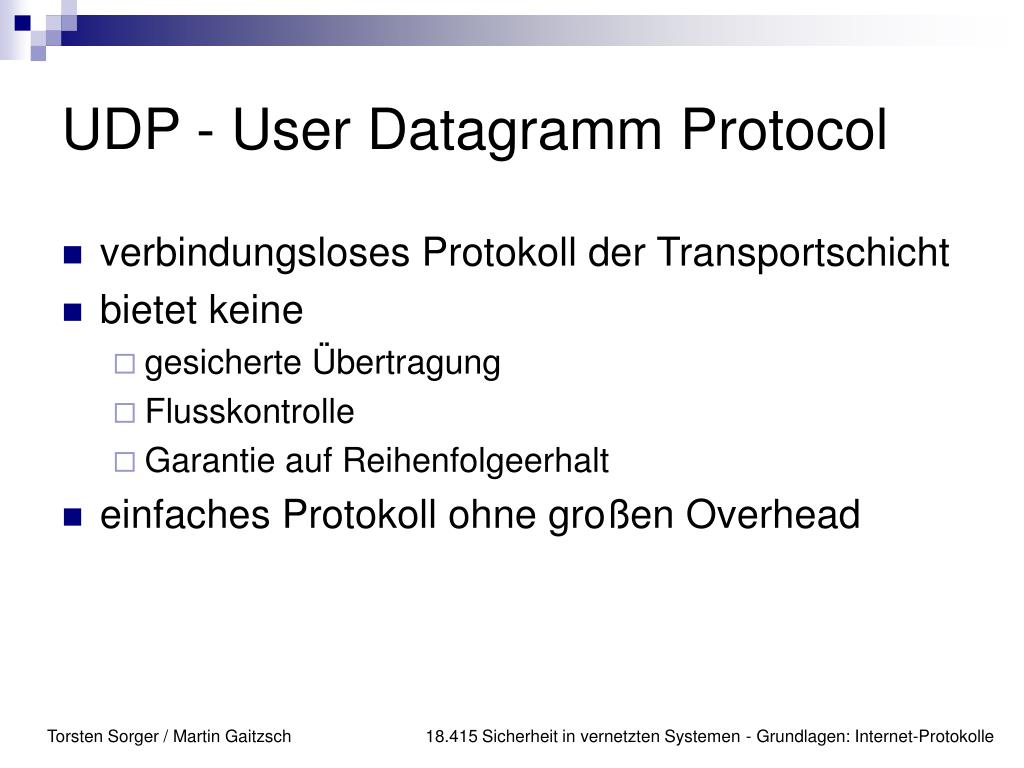

UDP - User Datagramm Protocol

  • verbindungsloses Protokoll der Transportschicht

  • bietet keine

    • gesicherte Übertragung

    • Flusskontrolle

    • Garantie auf Reihenfolgeerhalt

  • einfaches Protokoll ohne großen Overhead

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Udp user datagramm protocol1
UDP - User Datagramm Protocol

Sender-Port

Empfänger-Port

  • Sender- und Empfängerport: Endpunkte der UDP-„Verbindung“

  • Länge: Länge des UDP-Pakets

  • Prüfsumme: ist optional und wird gebildet über:

    • UDP-Paketkopf

    • Daten

    • Teil des IP-Paketkopfs (u.a. Quell und Zieladresse)

Länge

Prüfsumme

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Icmp internet control message protocol
ICMP - Internet Control Message Protocol

  • Steuer- und Fehlerbenachrichtigungsprotokoll

  • wird von IP, aber auch von höheren Schichten wie UDP und TCP benutzt

  • dient unter anderem zu Testzwecken

  • ICMP-Daten werden in IP-Paketen verschickt

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Icmp internet control message protocol1
ICMP - Internet Control Message Protocol

Typ

Code

Prüfsumme

Verschiedenes

  • Typ: Art der ICMP-Nachricht

  • Code: weitere Unterteilung innerhalb des Typs

  • Prüfsumme: über das ICMP-Paket

  • Verschiedenes: nur bei manchen Typen genutzt

  • Daten: bei den meisten Typen der IP-Kopf des fehlererzeugenden Pakets + 64 weitere Bits

Daten

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Icmp nachrichtentypen
ICMP - Nachrichtentypen

  • 1. Fehlermeldungen

    • Typ3: Destination Unreachable

      • Code0: Netz nicht erreichbar

      • Code1: Rechner nicht erreichbar

      • Code2: Protokoll nicht erreichbar

      • Code3: Port nicht erreichbar

      • Code4: Fragmentierung erforderlich, aber DF=1

    • Typ4: Source Quench

    • Typ5: Redirect

    • Typ11: Time Exeeded

    • Typ12: Parameter Problem

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Icmp nachrichtentypen1
ICMP - Nachrichtentypen

  • 2. Anfragen

    • Typ8: Echo Request

    • Typ0: Echo Reply (einzige IMCP-Nachricht, die jeder Rechner unterstützen muss)

    • Typ17: Adress Mask Request

    • Typ18: Adress Mask Response

PING

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Demonstration
Demonstration

  • Ping mit Ethereal:

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Tcp verbindungsablauf
TCP Verbindungsablauf

  • Drei Phasen:

    • Verbindungsaufbau

    • Datenaustausch

    • Verbindungsabbau

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


1 verbindungsaufbau
1. Verbindungsaufbau

  • Verbindungswunsch

  • Bestätigung durch beide Seiten

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Sequenznummern
Sequenznummern

  • Erhaltung der Reihenfolge

  • Nummerierung:

    • Zufallszahl auf beiden Seiten

    • Seq.nr. := Initiale Seq.nr. + Byte-Position im Datenstrom

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


2 datenaustausch
2. Datenaustausch

  • Senden eines Segments und Start eines Timer

  • Bestätigung mit nächster erwarteter Seq.nr.

  • wird Timer überschritten, erneutes Senden

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Sliding window
sliding window

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Variable window
variable window

  • Größe des Fensters kann variieren:

    • Reagieren auf Netzwerk-Engpässe

    • Flusskontrolle (z.B. zwischen verschieden starken Partnern)

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


3 verbindungsabbau
3. Verbindungsabbau

  • Senden eines Segments mit FIN=1

  • Bestätigung

  • muss für beide Richtungen gemacht werden

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Demonstration1
Demonstration

  • TCP Verbindungsablauf mit Ethereal:

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Zustandsautomat
Zustandsautomat

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Fehlerbehandlung
Fehlerbehandlung

  • Checksummen-Fehler

  • Ablehnung einer Verbindung

  • Abgebrochene Verbindungen

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Checksummen fehler
Checksummen-Fehler

  • Erkennen von Übertragungsfehlern

  • Defekte Pakete werden weggeworfen

  • Nach Timeout wird das entsprechende Paket neu gesendet

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Ablehnung einer verbindung
Ablehnung einer Verbindung

  • Versuch eines Verbindungsaufbaus zu einem geschlossenen Port

    • Beispiel TCP

    • Beispiel UDP

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Beispiel tcp
Beispiel TCP

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Beispiel udp
Beispiel UDP

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Abgebrochene verbindung
Abgebrochene Verbindung

  • plötzlicher Abbruch (Absturz, Kabel entfernt, ...)

  • Schließen der Verbindung nach Timeout

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Ip routing protokolle
IP Routing Protokolle

  • RIP : Routing Information Protocol

  • OSPF: Open Shortest Path First

  • BGP4: Border Gateway Protocol 4

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


IPv6

  • Adressgrösse 128 Bit

  • Einfacheres Header-Format

  • Erweiterte Unterstützung von Optionen

  • Dienstarten

  • Sicherheit

  • Erweiterbarkeit

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Das war s
… das war‘s !

  • Fragen ?

  • Kommentare ?

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Literaturliste i
Literaturliste I

  • RFCshttp://www.ietf.org/rfc/rfc####.txt

    0768 – User Datagram Protocol

    0791 – Internet Protocol Version 4

    0792 – Internet Control Message Protocol

    0793 – Transmission Control Protocol

    2018 – Transmission Control Protocol Selective ACK

    2460 – Internet Protocol Version 6

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


Literaturliste ii
Literaturliste II

  • Bücher:

    • TCP/IP Network Administration (Craig Hunt)

    • Technik der IP-Netze (Anatol Badach & Erwin Hoffmann)

  • NetCat

    • http://www.atstake.com/research/tools/index.html#network_utilities

  • Ethereal:

    • http://www.ethereal.com

Torsten Sorger / Martin Gaitzsch 18.415 Sicherheit in vernetzten Systemen - Grundlagen: Internet-Protokolle


ad
