  1. 综合布线基础培训

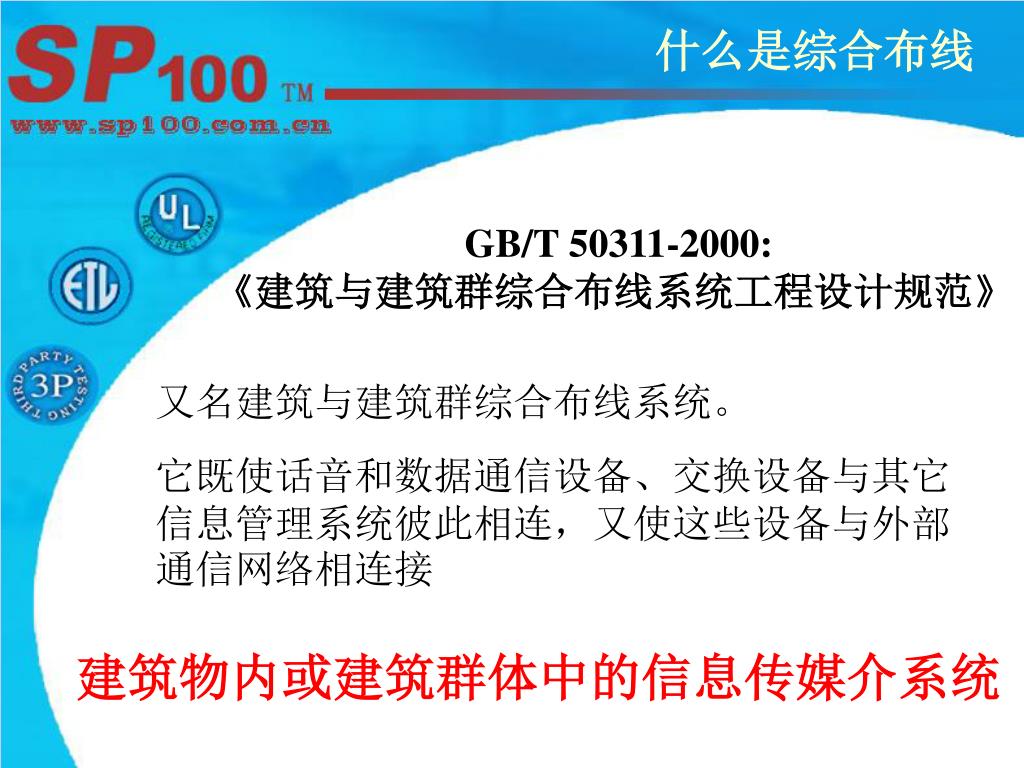

  2. 什么是综合布线 GB/T 50311-2000: 《建筑与建筑群综合布线系统工程设计规范》 又名建筑与建筑群综合布线系统。 它既使话音和数据通信设备、交换设备与其它信息管理系统彼此相连，又使这些设备与外部通信网络相连接 建筑物内或建筑群体中的信息传媒介系统

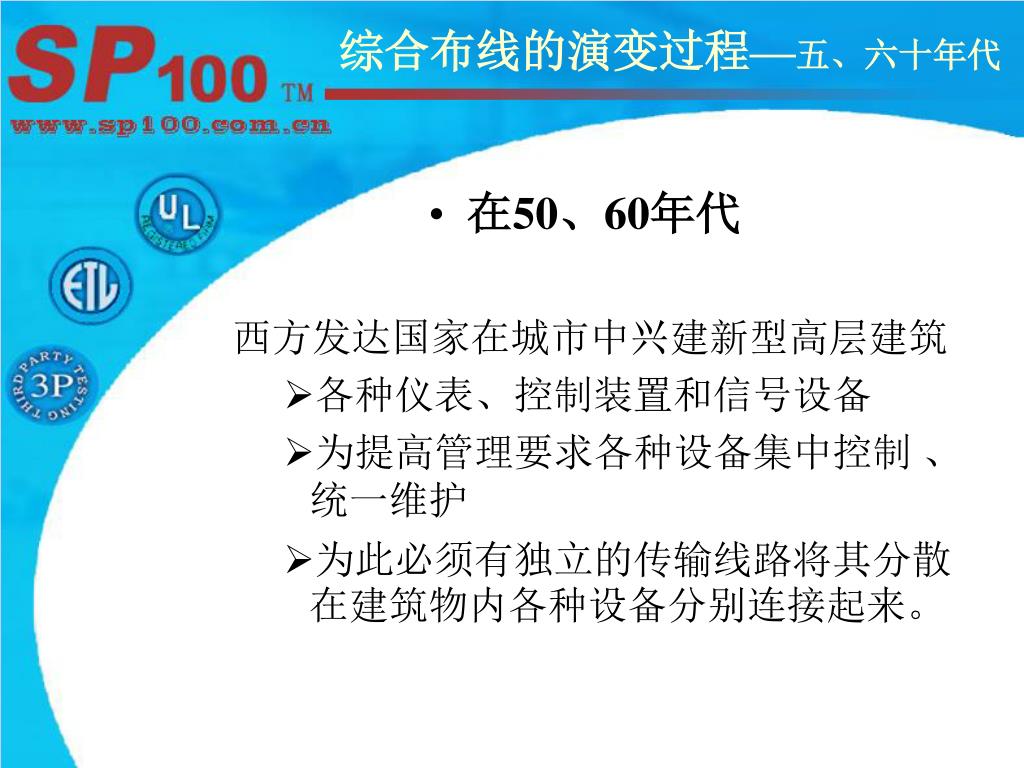

  3. 综合布线的演变过程—五、六十年代 • 在50、60年代 • 西方发达国家在城市中兴建新型高层建筑 • 各种仪表、控制装置和信号设备 • 为提高管理要求各种设备集中控制 、统一维护 • 为此必须有独立的传输线路将其分散在建筑物内各种设备分别连接起来。

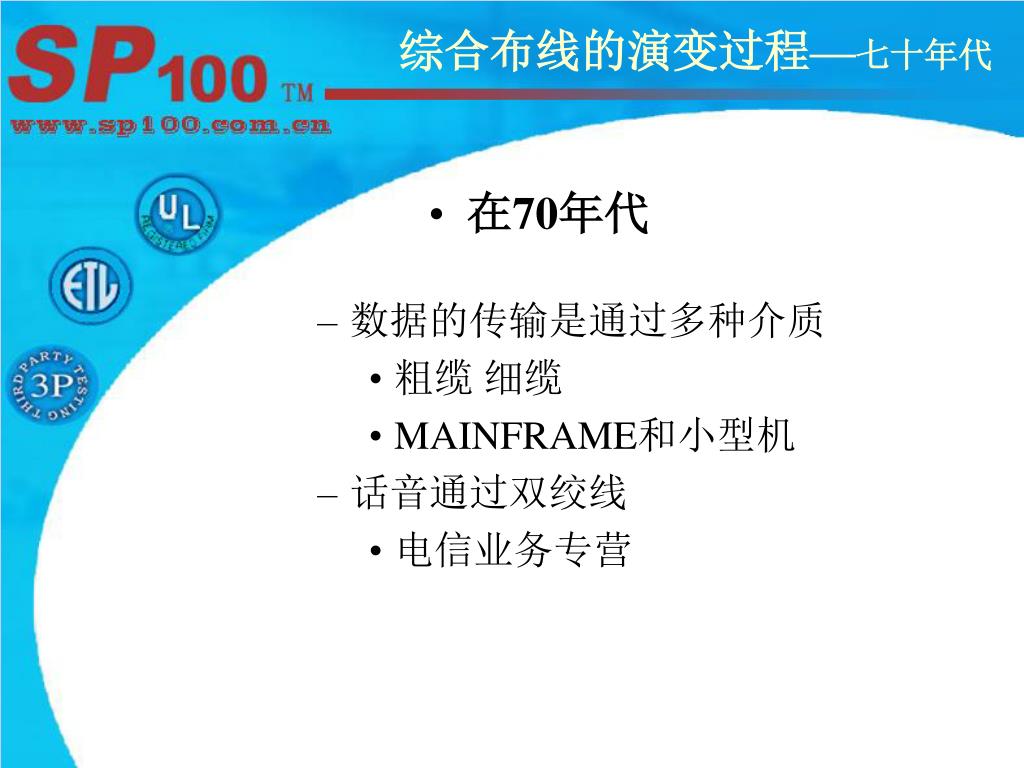

  4. 综合布线的演变过程—七十年代 • 在70年代 • 数据的传输是通过多种介质 • 粗缆 细缆 • MAINFRAME和小型机 • 话音通过双绞线 • 电信业务专营

  5. 综合布线的演变过程—八十年代 • 在80年代 • 电信业务的分化 • 粗缆－双绞线 • 终端－PC • 84年全球第一座智能大厦落成

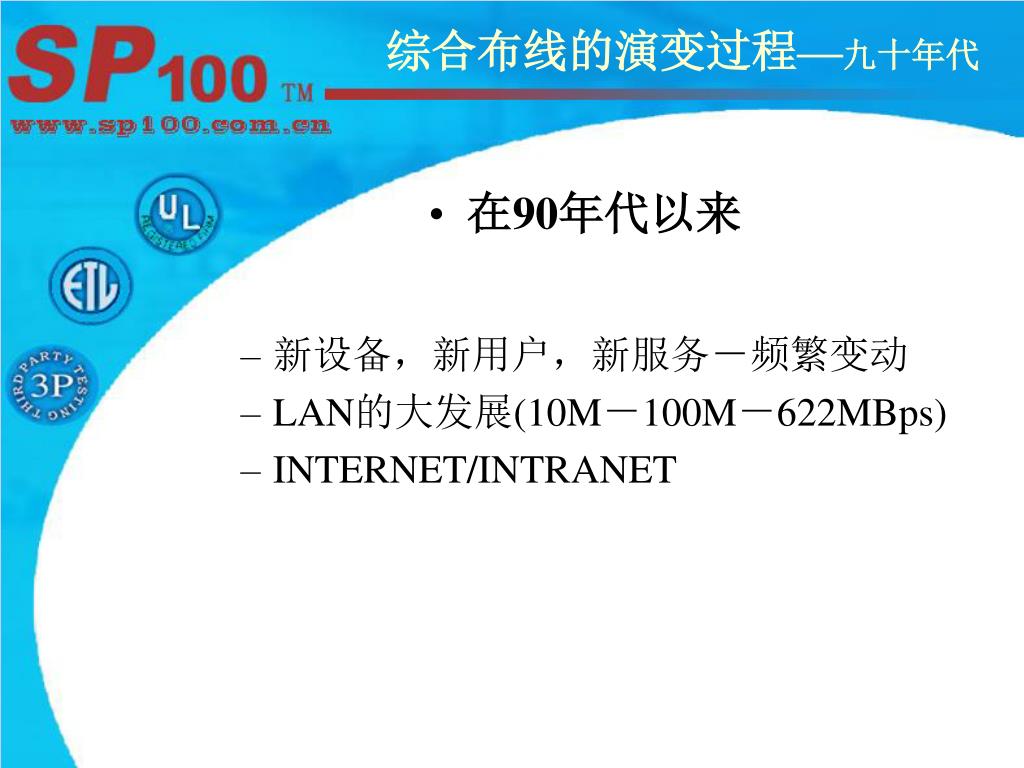

  6. 综合布线的演变过程—九十年代 • 在90年代以来 • 新设备，新用户，新服务－频繁变动 • LAN的大发展(10M－100M－622MBps) • INTERNET/INTRANET

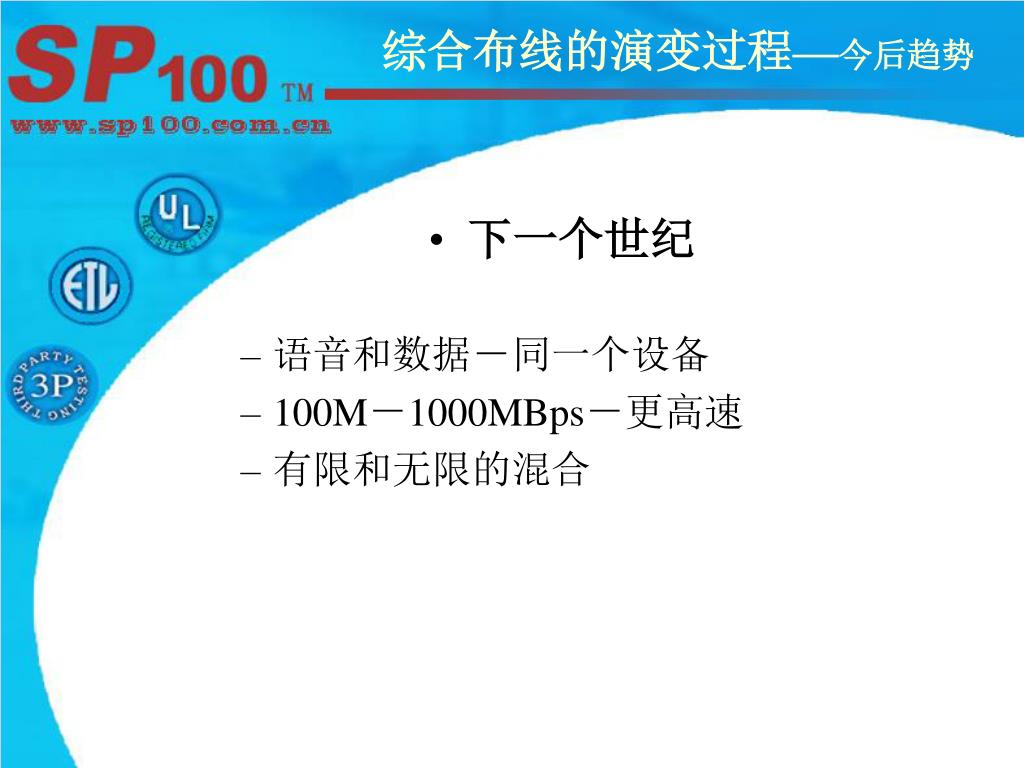

  7. 综合布线的演变过程—今后趋势 • 下一个世纪 • 语音和数据－同一个设备 • 100M－1000MBps－更高速 • 有限和无限的混合

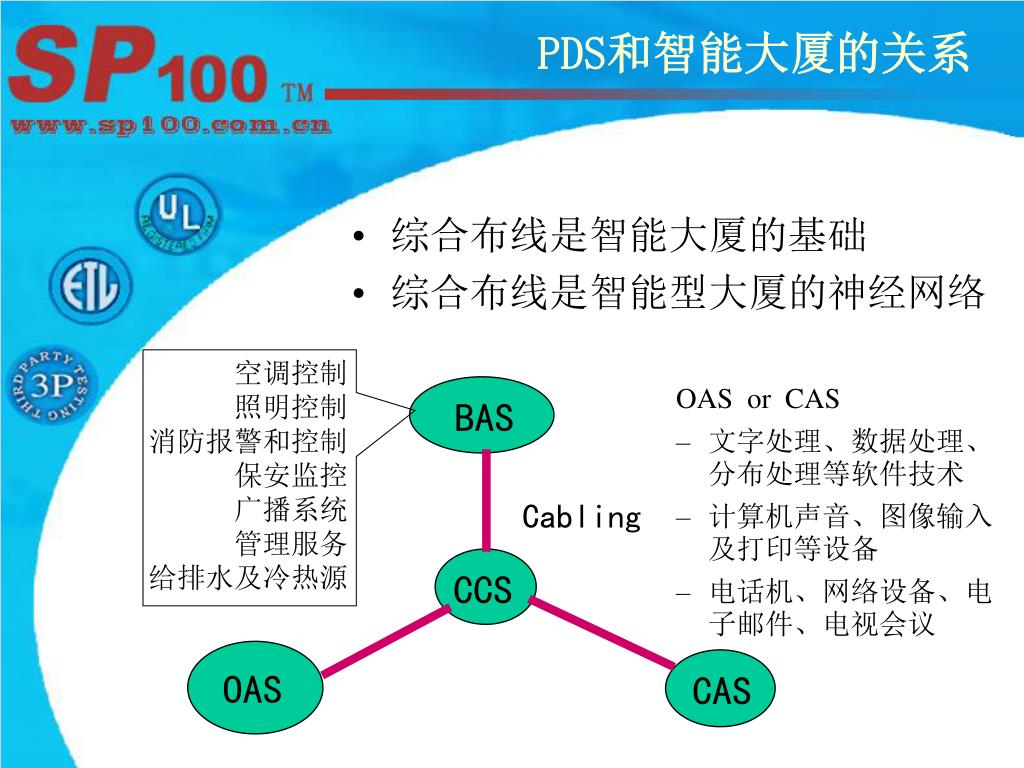

  8. 空调控制 照明控制 消防报警和控制 保安监控 广播系统 管理服务 给排水及冷热源 BAS Cabling CCS OAS CAS PDS和智能大厦的关系 • 综合布线是智能大厦的基础 • 综合布线是智能型大厦的神经网络 • OAS or CAS • 文字处理、数据处理、分布处理等软件技术 • 计算机声音、图像输入及打印等设备 • 电话机、网络设备、电子邮件、电视会议

  9. 综合布线系统的应用 综合布线为大厦内部所有弱电系统服务： • 楼宇自控系统 • 计算机网络系统 • 背景广播系统 • 闭路监控系统 • 消防报警系统 • 防盗报警系统 • 有线电视系统等 通过综合布线系统使各个系统采用统一的线缆材料和统一的接口。

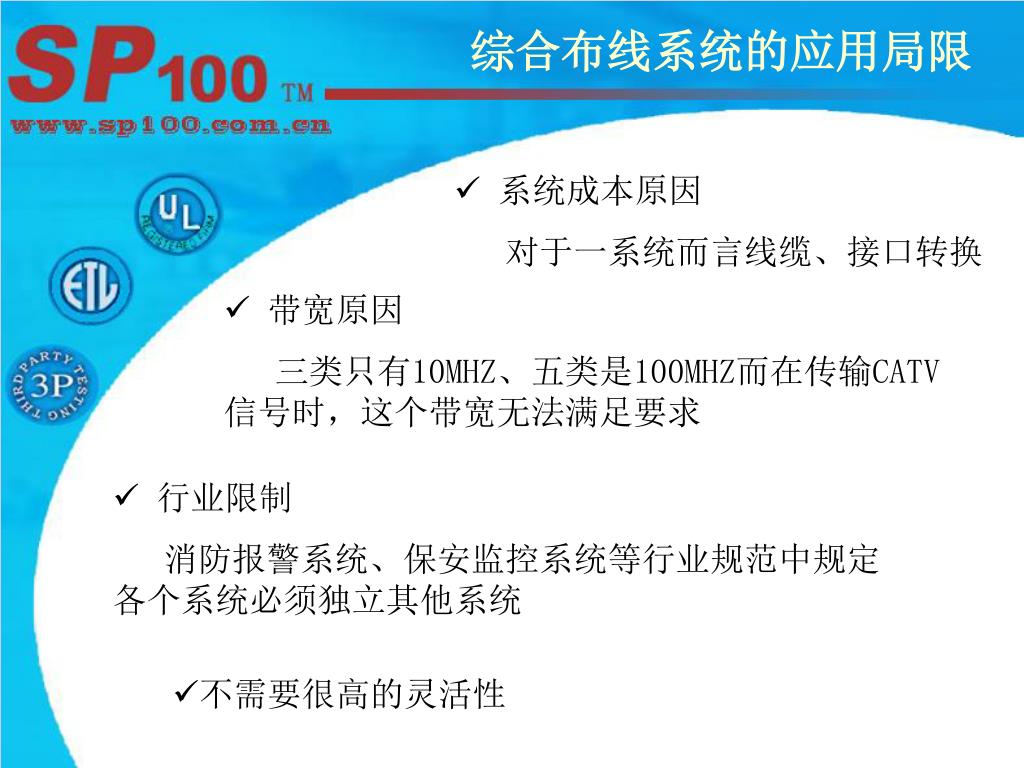

  10. 综合布线系统的应用局限 • 系统成本原因 • 对于一系统而言线缆、接口转换 • 带宽原因 • 三类只有10MHZ、五类是100MHZ而在传输CATV信号时，这个带宽无法满足要求 • 行业限制 • 消防报警系统、保安监控系统等行业规范中规定各个系统必须独立其他系统 • 不需要很高的灵活性

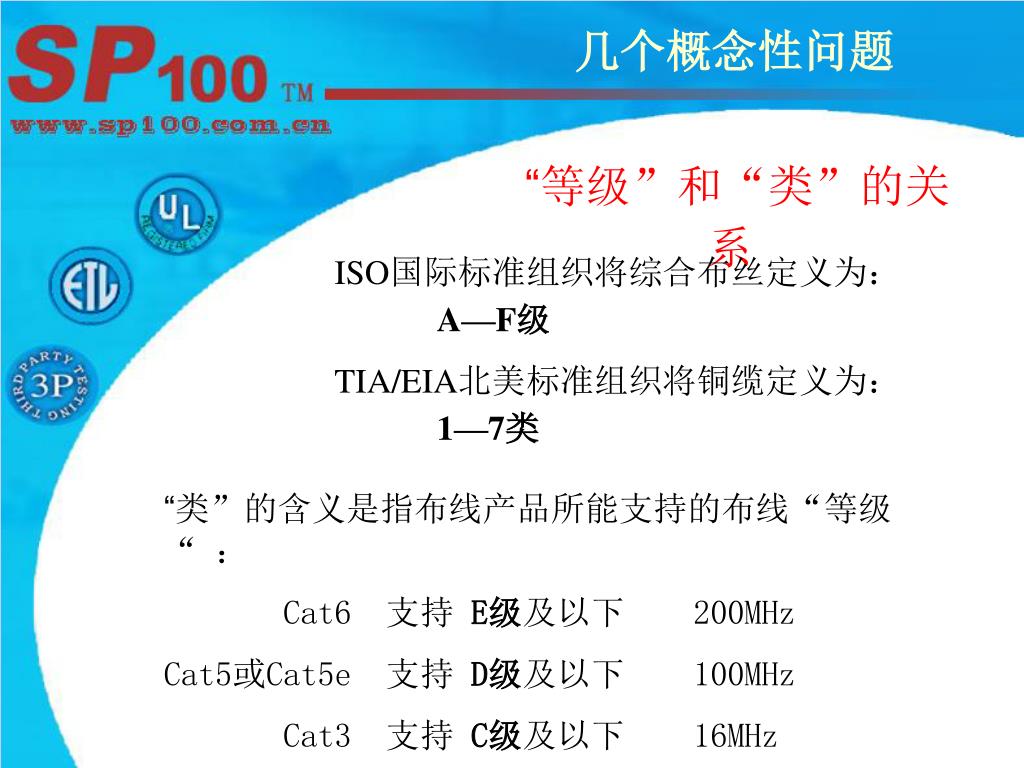

  11. 几个概念性问题 “等级”和“类”的关系 • ISO国际标准组织将综合布丝定义为： • A—F级 • TIA/EIA北美标准组织将铜缆定义为： • 1—7类 “类”的含义是指布线产品所能支持的布线“等级“ ： Cat6 支持 E级及以下 200MHz Cat5或Cat5e 支持 D级及以下 100MHz Cat3 支持 C级及以下 16MHz

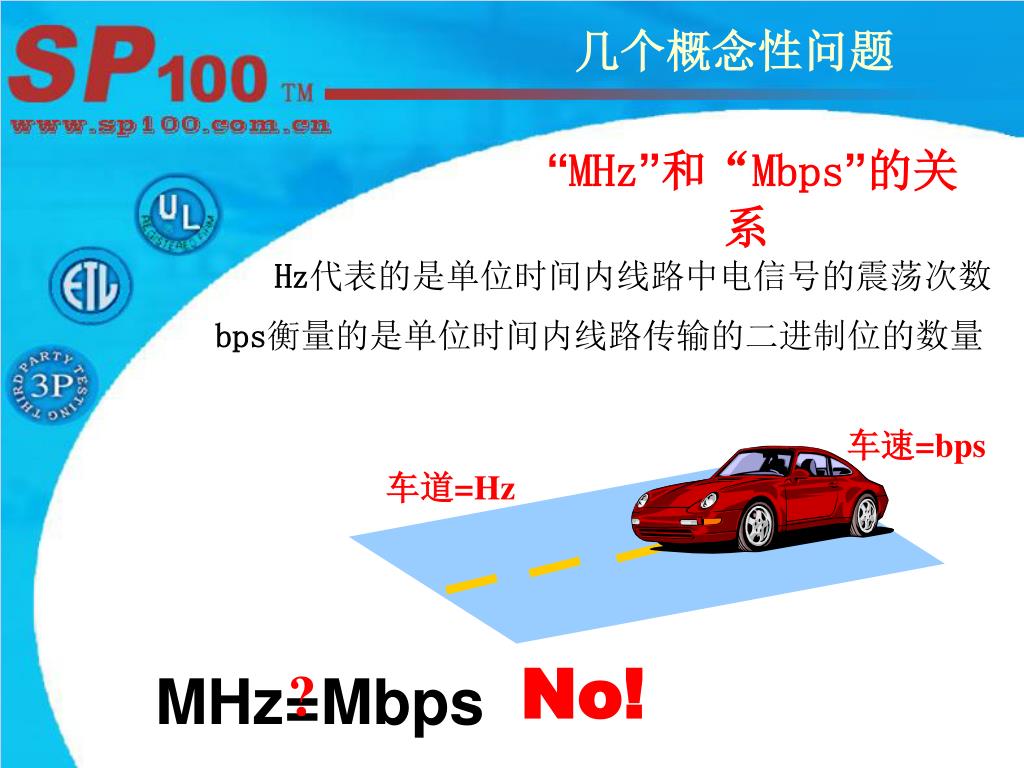

  12. 车速=bps 车道=Hz No! ? MHz=Mbps 几个概念性问题 “MHz”和“Mbps”的关系 Hz代表的是单位时间内线路中电信号的震荡次数 bps衡量的是单位时间内线路传输的二进制位的数量

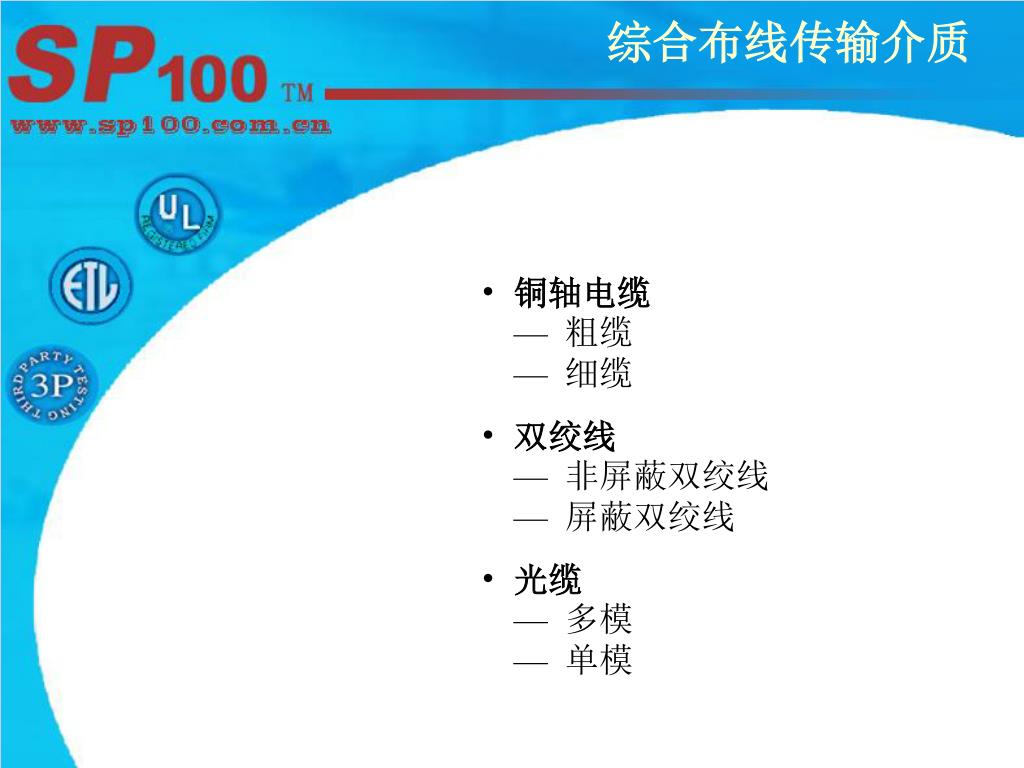

  13. 综合布线传输介质 • 铜轴电缆 • —粗缆 • —细缆 • 双绞线 • —非屏蔽双绞线 • —屏蔽双绞线 • 光缆 • —多模 • —单模

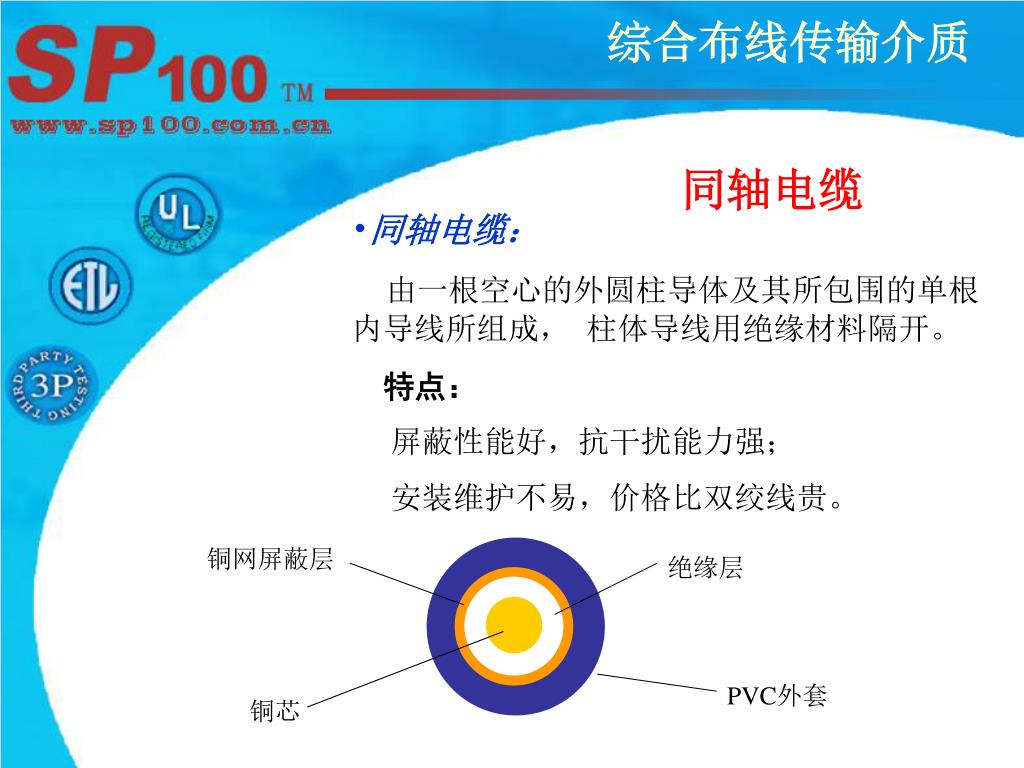

  14. 综合布线传输介质 同轴电缆 • 同轴电缆： • 由一根空心的外圆柱导体及其所包围的单根内导线所组成， 柱体导线用绝缘材料隔开。 • 特点： • 屏蔽性能好，抗干扰能力强； • 安装维护不易，价格比双绞线贵。 铜网屏蔽层 绝缘层 PVC外套 铜芯

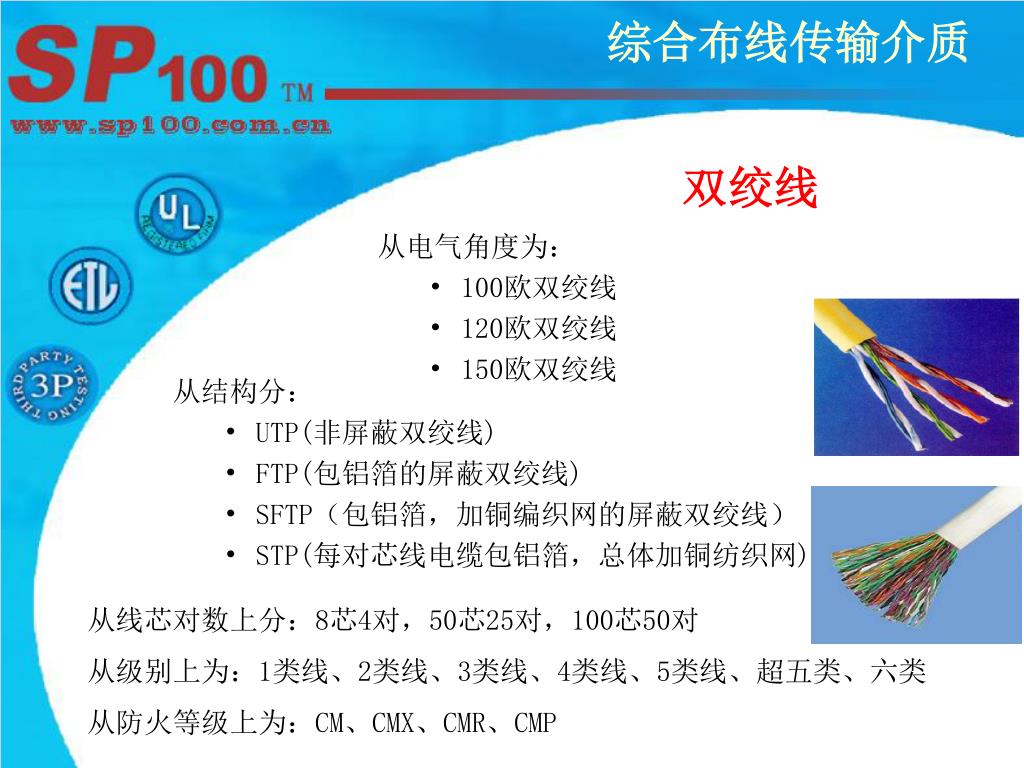

  15. 双绞线 综合布线传输介质 • 从电气角度为： • 100欧双绞线 • 120欧双绞线 • 150欧双绞线 • 从结构分： • UTP(非屏蔽双绞线) • FTP(包铝箔的屏蔽双绞线) • SFTP（包铝箔，加铜编织网的屏蔽双绞线） • STP(每对芯线电缆包铝箔，总体加铜纺织网) 从线芯对数上分：8芯4对，50芯25对，100芯50对 从级别上为：1类线、2类线、3类线、4类线、5类线、超五类、六类 从防火等级上为：CM、CMX、CMR、CMP

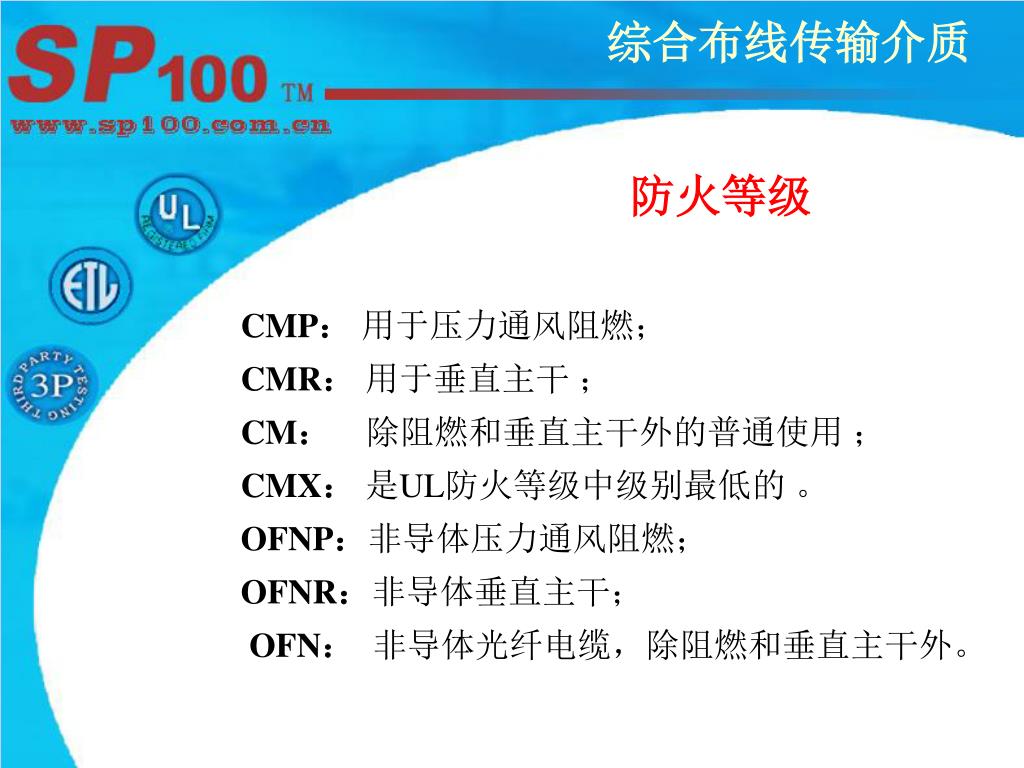

  16. 综合布线传输介质 防火等级 CMP： 用于压力通风阻燃； CMR： 用于垂直主干 ； CM： 除阻燃和垂直主干外的普通使用 ； CMX： 是UL防火等级中级别最低的 。 OFNP：非导体压力通风阻燃； OFNR：非导体垂直主干； OFN： 非导体光纤电缆，除阻燃和垂直主干外。

  17. 综合布线传输介质 UL防火等级 • 商用级： • - CM 铜缆(UTP 和ScTP) • - OFN 或OFC 光纤电缆 • 通用级： • - CMG 铜缆(UTP 和ScTP) • - OFNG 或OFCG 光纤电缆 • 家居级 ： • - CMX 铜缆(UTP 和ScTP) • 没有光纤分类 增压级 ： - CMP 铜缆(UTP 和ScTP) - OFNP 或OFCP 光纤电缆 干线级： - CMR 铜缆(UTP 和ScTP) - OFNR 或OFCR 光纤电缆

  18. 减少发出有毒烟雾 • 减低毒气的浓度（不含氯、氟、溴及碘） • 无腐蚀性气体 • 有利臭氧层 • 减少致癌物质 综合布线传输介质 UL防火等级 PVC 聚氯乙烯 • 绝缘性 • 不易燃性（着火点高） • 高强度 • 耐气侯变化性以及优良的几何稳定性 • 对氧化剂、还原剂和强酸都有很强的抵抗力 LSOH 低烟无卤

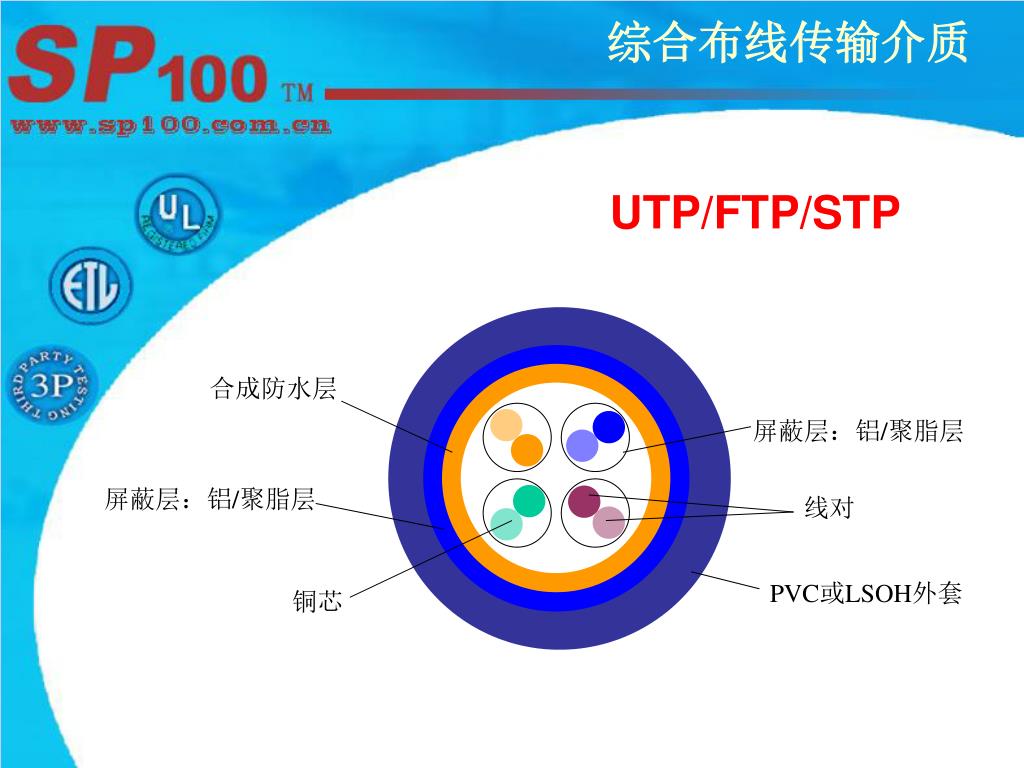

  19. 合成防水层 屏蔽层：铝/聚脂层 屏蔽层：铝/聚脂层 线对 PVC或LSOH外套 铜芯 综合布线传输介质 UTP/FTP/STP

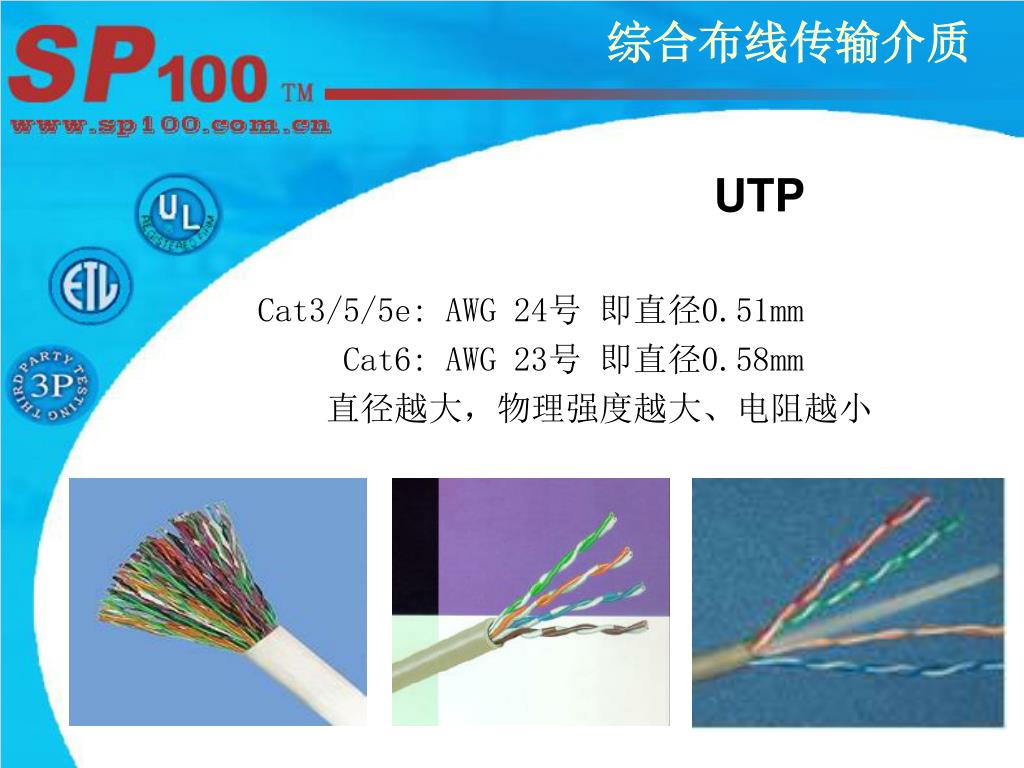

  20. 综合布线传输介质 UTP Cat3/5/5e: AWG 24号 即直径0.51mm Cat6: AWG 23号 即直径0.58mm 直径越大，物理强度越大、电阻越小

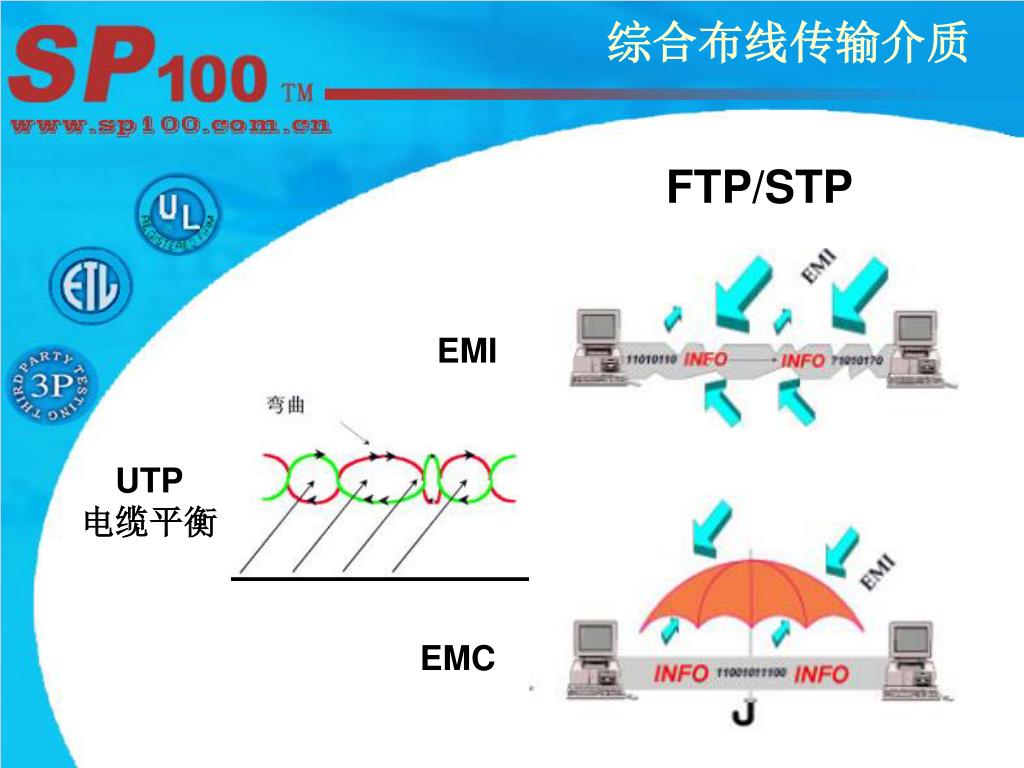

  21. 综合布线传输介质 FTP/STP EMI UTP 电缆平衡 EMC

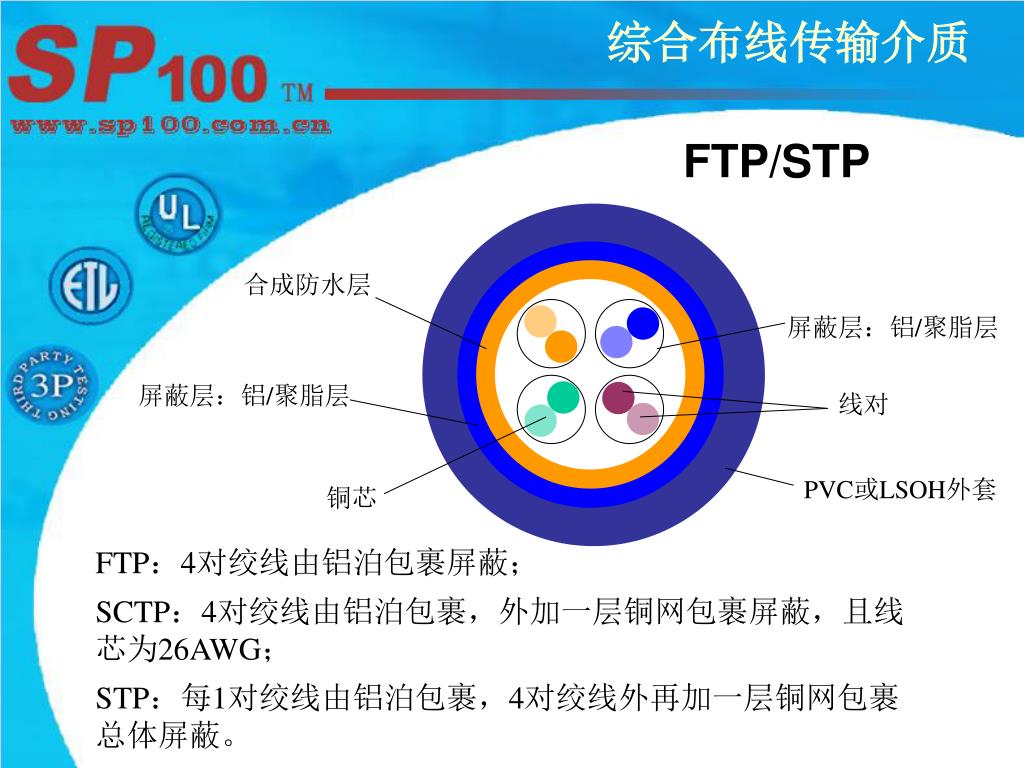

  22. 合成防水层 屏蔽层：铝/聚脂层 屏蔽层：铝/聚脂层 线对 PVC或LSOH外套 铜芯 综合布线传输介质 FTP/STP FTP：4对绞线由铝泊包裹屏蔽； SCTP：4对绞线由铝泊包裹，外加一层铜网包裹屏蔽，且线芯为26AWG； STP：每1对绞线由铝泊包裹，4对绞线外再加一层铜网包裹总体屏蔽。

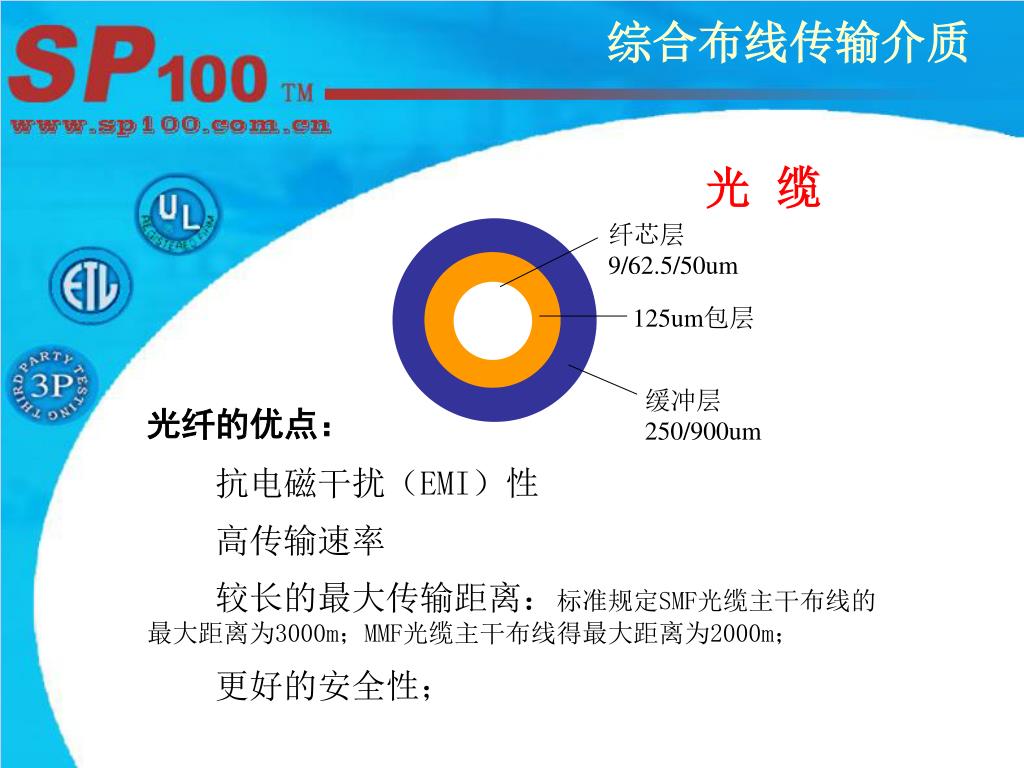

  23. 纤芯层 9/62.5/50um 125um包层 缓冲层 250/900um 综合布线传输介质 光 缆 光纤的优点： 抗电磁干扰（EMI）性 高传输速率 较长的最大传输距离：标准规定SMF光缆主干布线的最大距离为3000m；MMF光缆主干布线得最大距离为2000m； 更好的安全性；

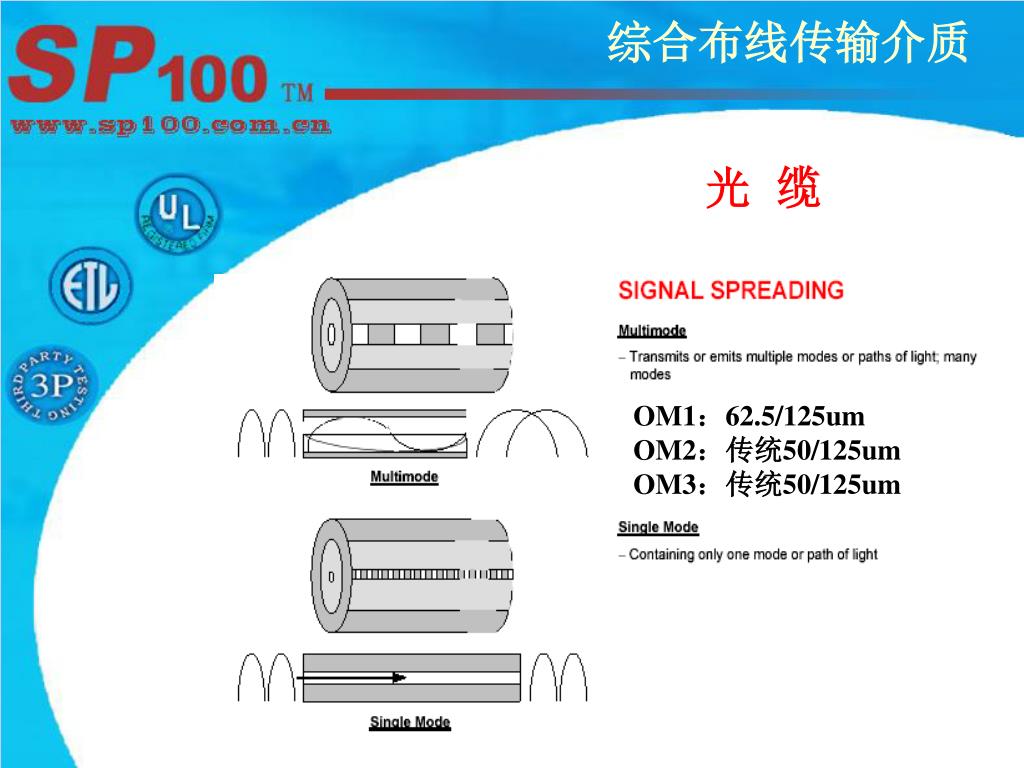

  24. 综合布线传输介质 光 缆 OM1：62.5/125um OM2：传统50/125um OM3：传统50/125um

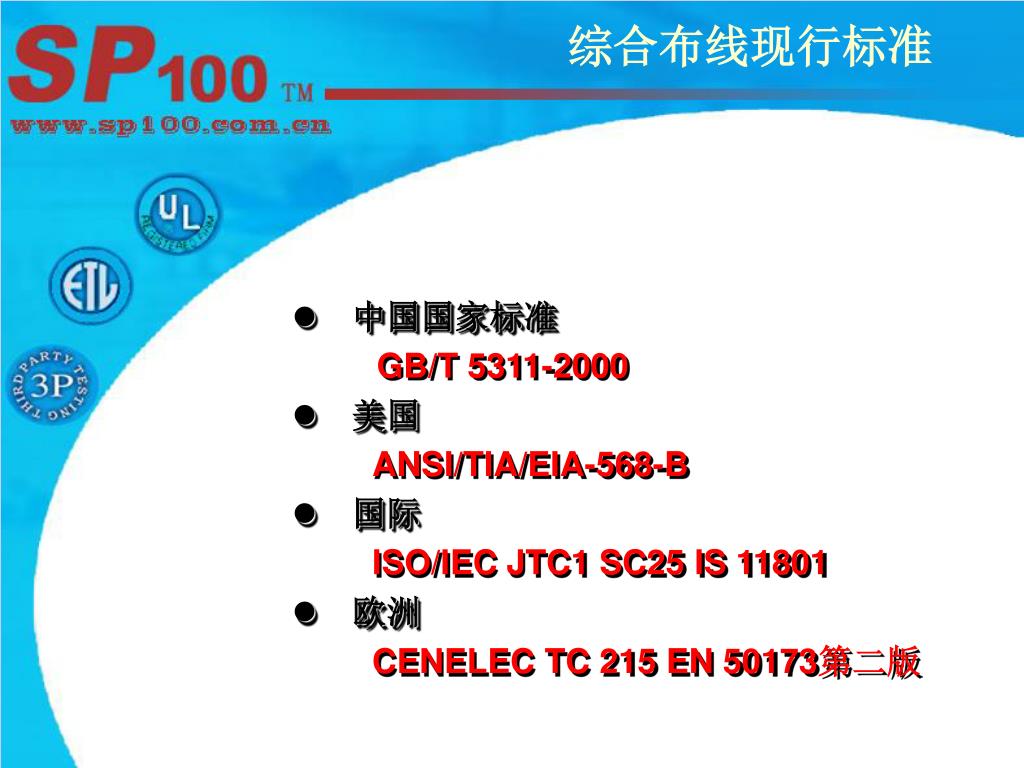

  25. 综合布线现行标准 • 中国国家标准 GB/T 5311-2000 • 美国 ANSI/TIA/EIA-568-B • 国际 ISO/IEC JTC1 SC25 IS 11801 • 欧洲 CENELEC TC 215 EN 50173第二版

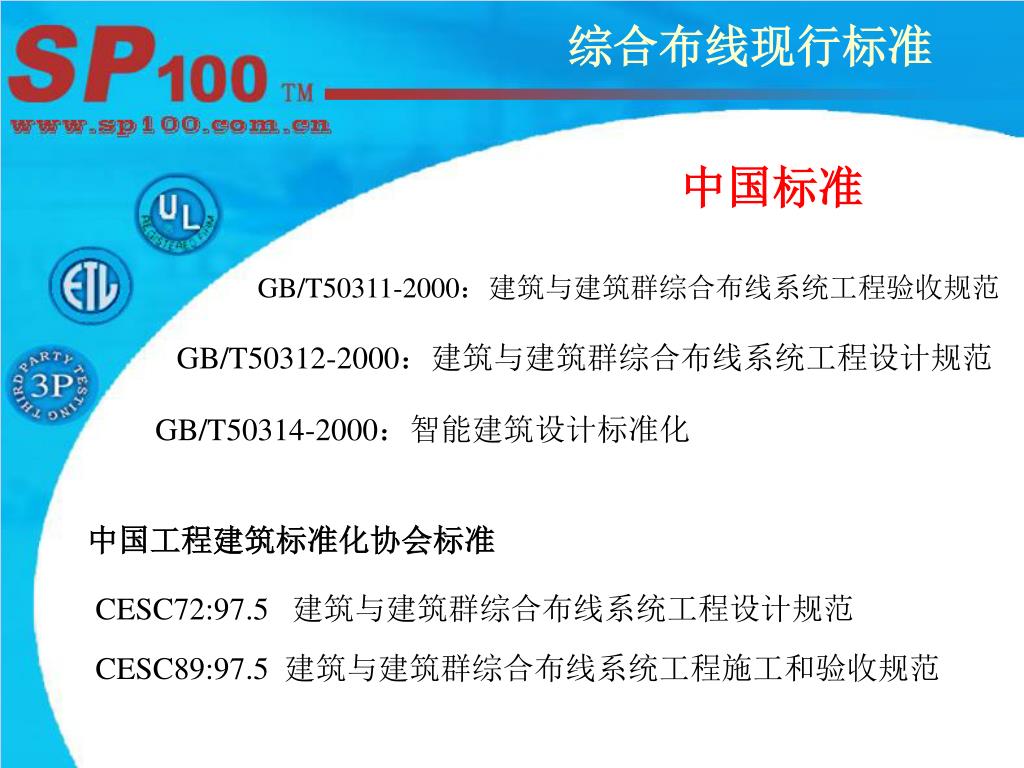

  26. GB/T50311-2000：建筑与建筑群综合布线系统工程验收规范GB/T50311-2000：建筑与建筑群综合布线系统工程验收规范 GB/T50312-2000：建筑与建筑群综合布线系统工程设计规范 GB/T50314-2000：智能建筑设计标准化 中国工程建筑标准化协会标准 CESC72:97.5 建筑与建筑群综合布线系统工程设计规范 CESC89:97.5 建筑与建筑群综合布线系统工程施工和验收规范 综合布线现行标准 中国标准

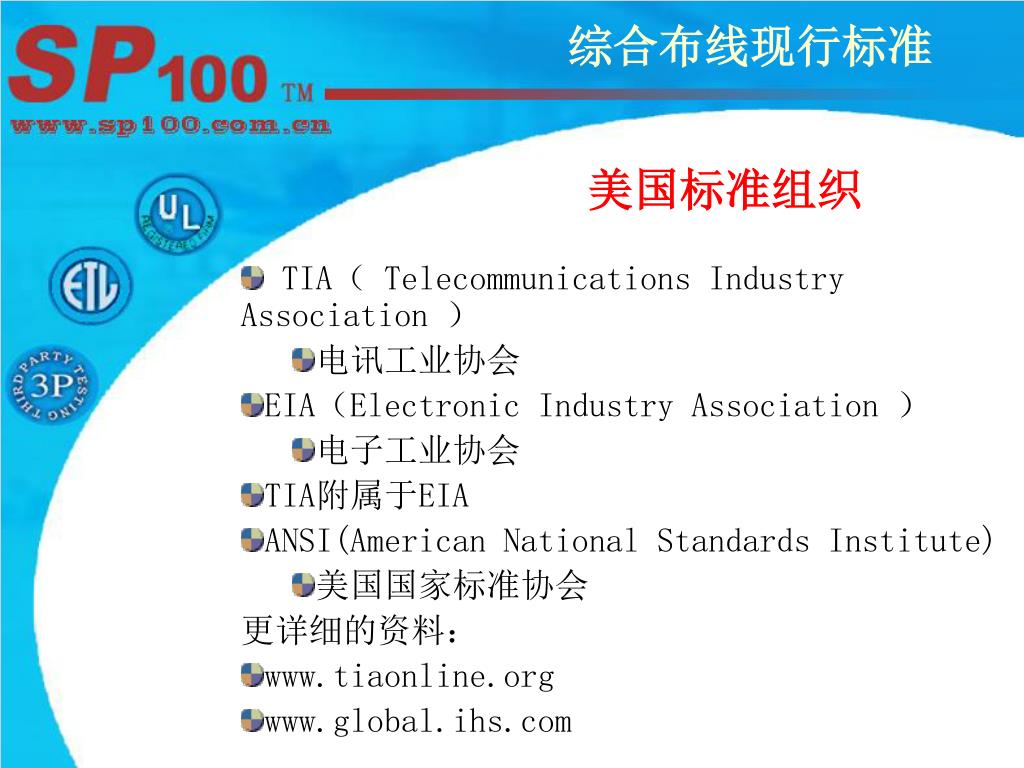

  27. 综合布线现行标准 美国标准组织 • TIA（ Telecommunications Industry Association ） • 电讯工业协会 • EIA（Electronic Industry Association ） • 电子工业协会 • TIA附属于EIA • ANSI(American National Standards Institute) • 美国国家标准协会 • 更详细的资料： • www.tiaonline.org • www.global.ihs.com

  28. 综合布线现行标准 美国综合布线标准 • ANSI/TIA/EIA-606 1993年2月 • 商业建筑物通信基础设施管理标准 • 管理标准的主要目的是提供独立于应用、统一的管理方案

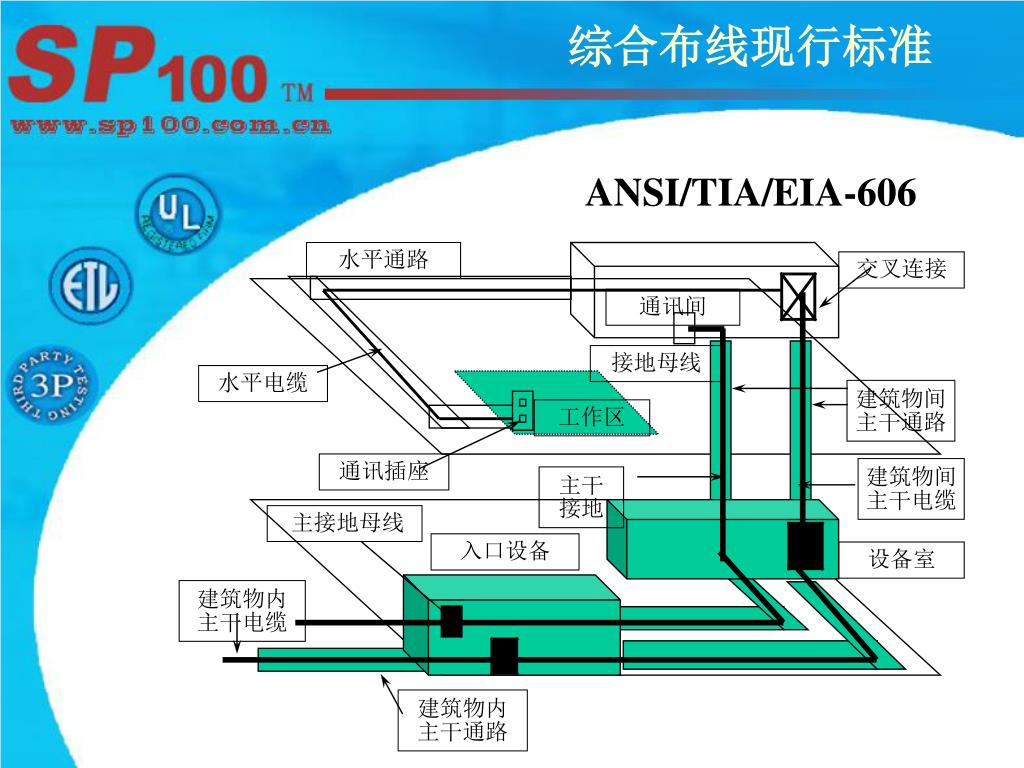

  29. 水平通路 交叉连接 通讯间 接地母线 水平电缆 建筑物间主干通路 工作区 通讯插座 建筑物间主干电缆 主干接地 主接地母线 入口设备 设备室 建筑物内主干电缆 建筑物内主干通路 综合布线现行标准 ANSI/TIA/EIA-606

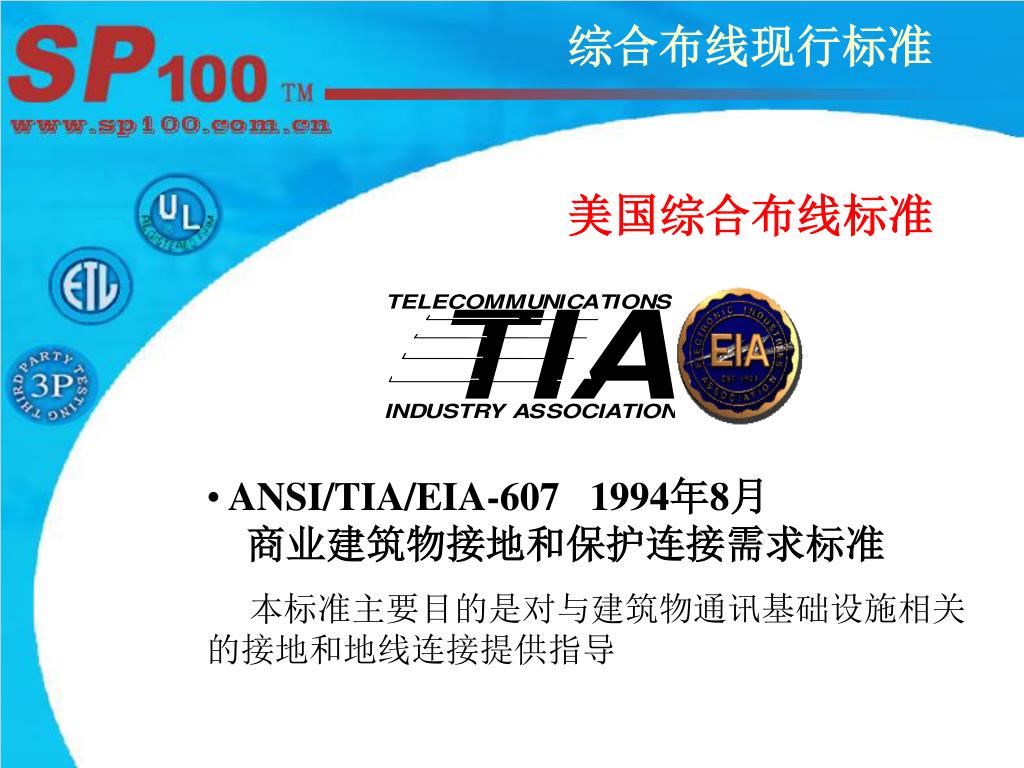

  30. 综合布线现行标准 美国综合布线标准 • ANSI/TIA/EIA-607 1994年8月 • 商业建筑物接地和保护连接需求标准 • 本标准主要目的是对与建筑物通讯基础设施相关的接地和地线连接提供指导

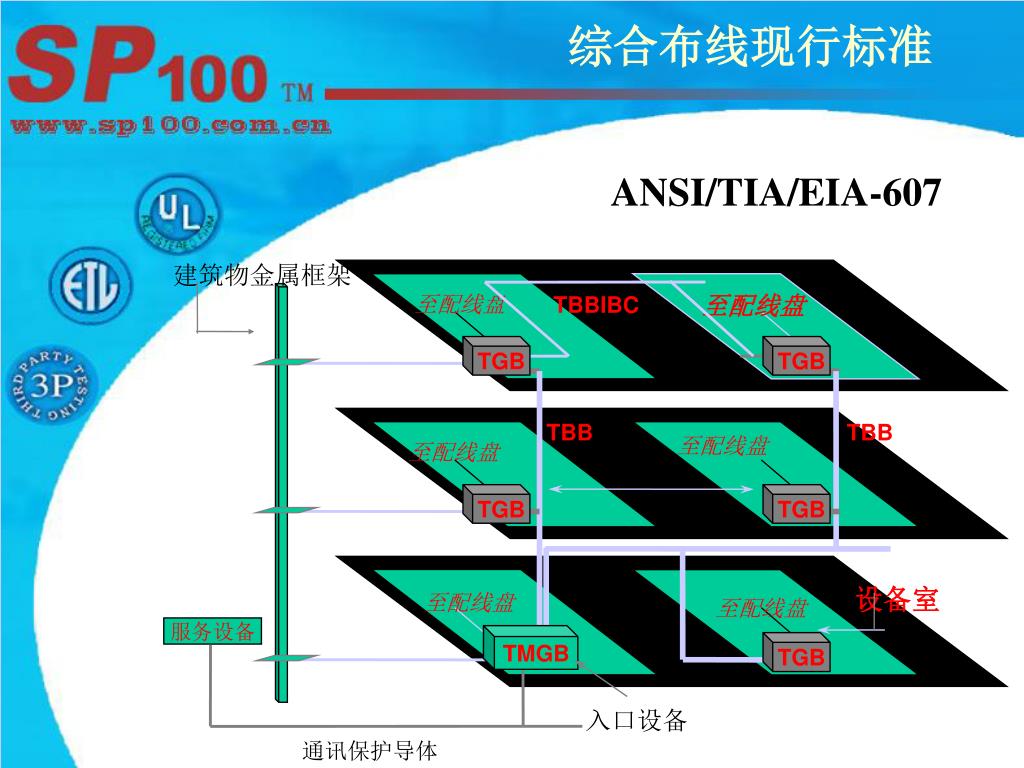

  31. 建筑物金属框架 TBBIBC 至配线盘 至配线盘 TGB TGB TBB TBB 至配线盘 至配线盘 TC TGB TGB 设备室 至配线盘 至配线盘 服务设备 TMGB TGB 入口设备 通讯保护导体 综合布线现行标准 ANSI/TIA/EIA-607

  32. 综合布线现行标准 美国综合布线标准 • ANSI/TIA/EIA-569A 1998年2月 • 商业建筑物通讯路径和空间标准 • 为所有与通讯布线系统和部件有关的建筑设施提供设计规范和指导

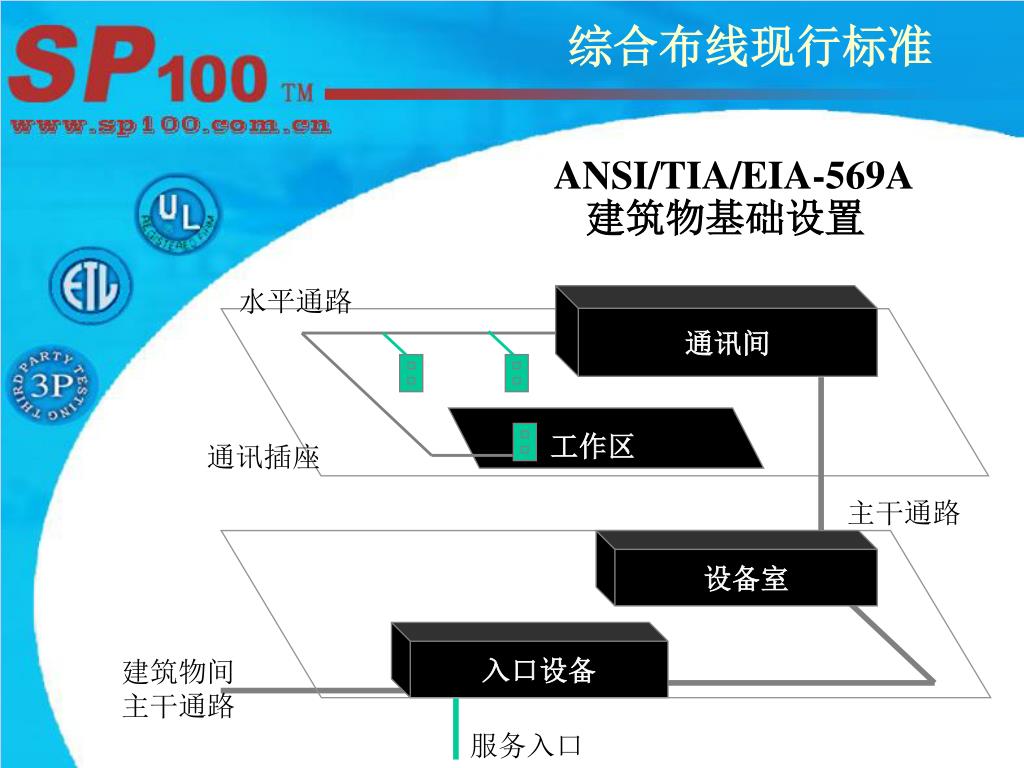

  33. 水平通路 通讯间 工作区 通讯插座 主干通路 设备室 入口设备 建筑物间 主干通路 服务入口 综合布线现行标准 ANSI/TIA/EIA-569A 建筑物基础设置

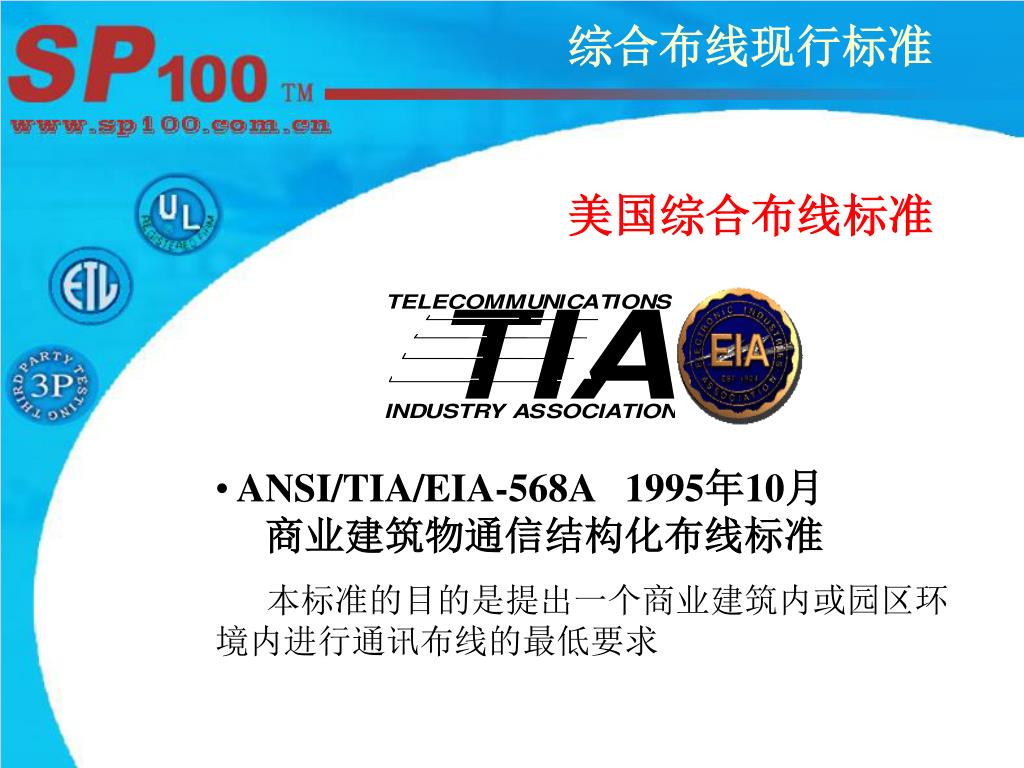

  34. 综合布线现行标准 美国综合布线标准 • ANSI/TIA/EIA-568A 1995年10月 • 商业建筑物通信结构化布线标准 • 本标准的目的是提出一个商业建筑内或园区环境内进行通讯布线的最低要求

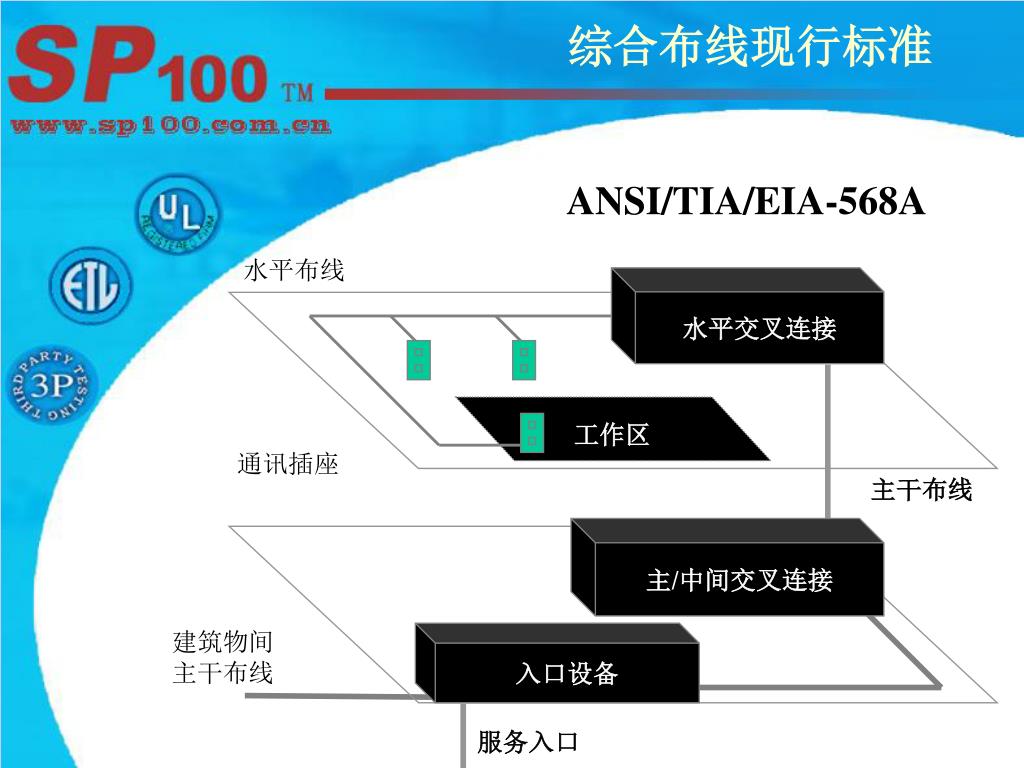

  35. 水平布线 水平交叉连接 工作区 通讯插座 主干布线 主/中间交叉连接 建筑物间 主干布线 入口设备 服务入口 综合布线现行标准 ANSI/TIA/EIA-568A

  36. 综合布线现行标准 美国综合布线标准 —TSB-67/95 1995年10月 1998年8月 非屏蔽双绞线布线系统现场测试规范 给出了现场测试仪的电气特性、测试方法和非屏蔽双绞线布线系统的最小传输需求

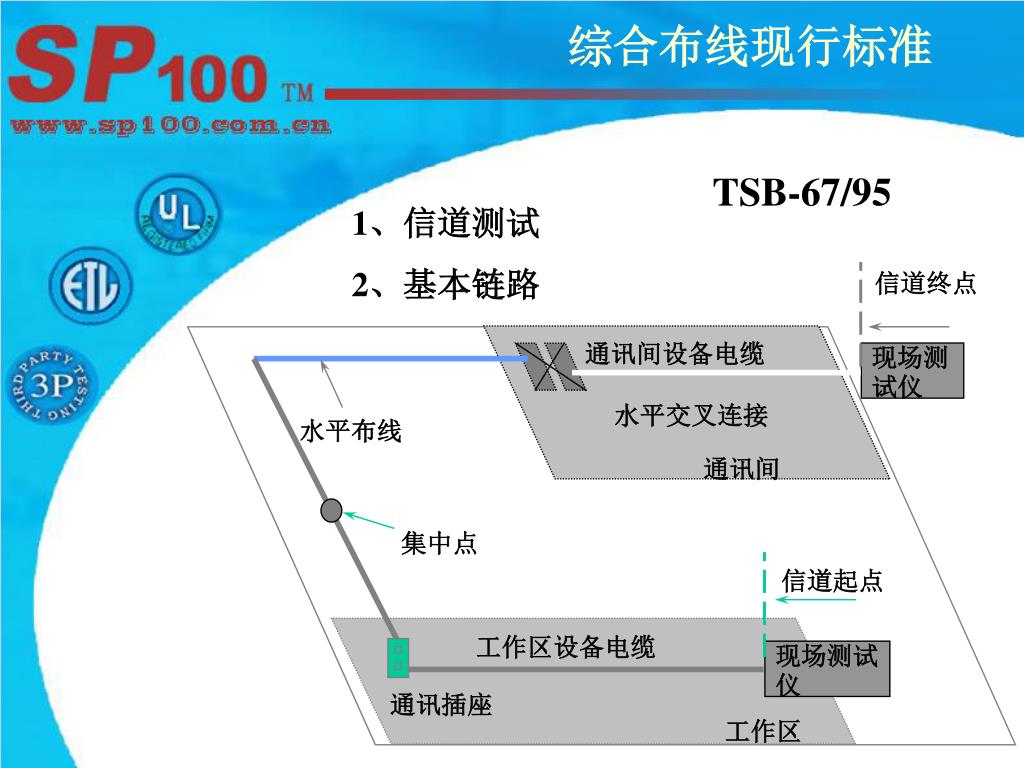

  37. 信道终点 通讯间设备电缆 现场测试仪 水平交叉连接 水平布线 通讯间 集中点 信道起点 工作区设备电缆 现场测试仪 通讯插座 工作区 综合布线现行标准 TSB-67/95 1、信道测试 2、基本链路

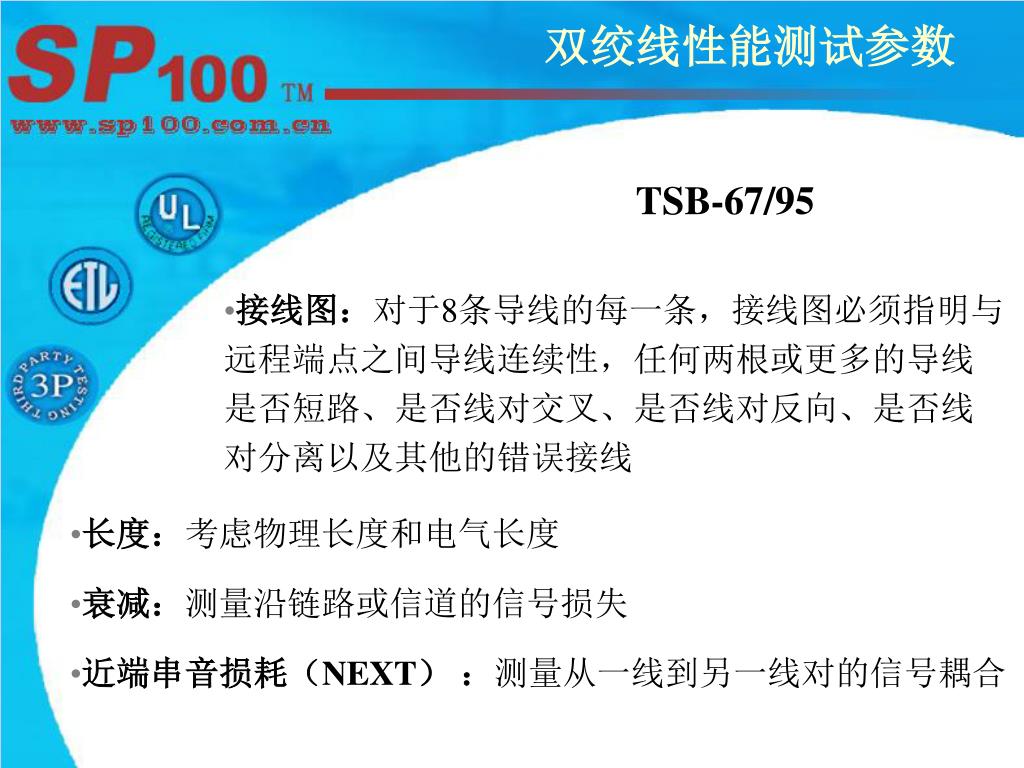

  38. 双绞线性能测试参数 TSB-67/95 • 接线图：对于8条导线的每一条，接线图必须指明与远程端点之间导线连续性，任何两根或更多的导线是否短路、是否线对交叉、是否线对反向、是否线对分离以及其他的错误接线 • 长度：考虑物理长度和电气长度 • 衰减：测量沿链路或信道的信号损失 • 近端串音损耗（NEXT） ：测量从一线到另一线对的信号耦合

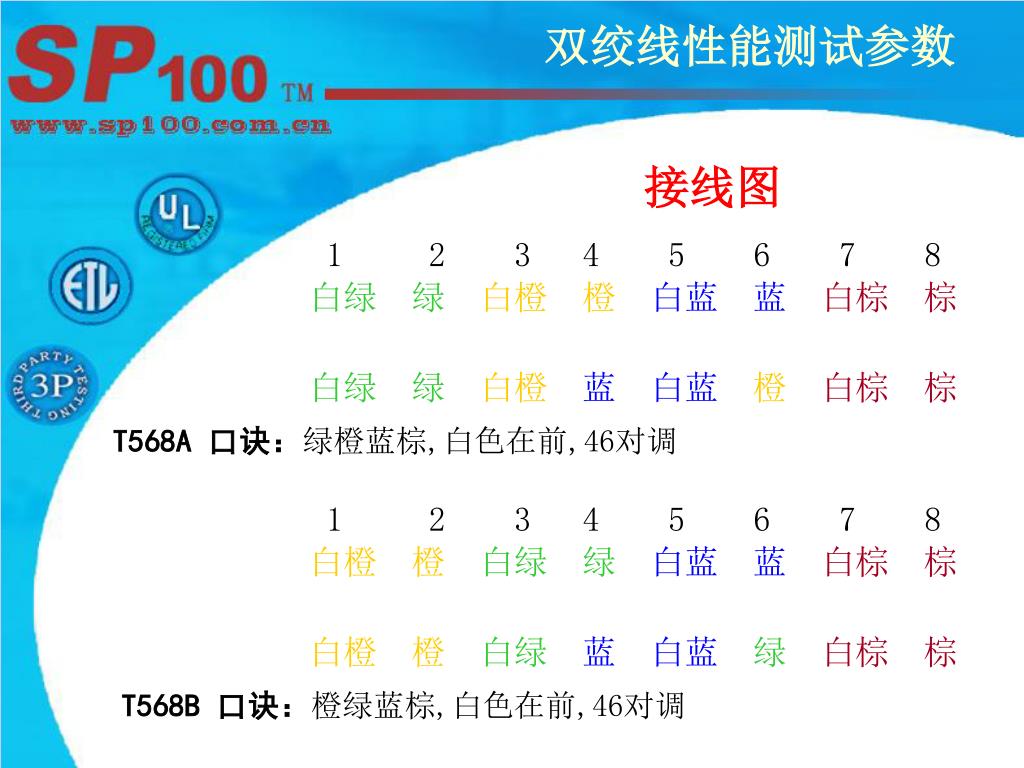

  39. 双绞线性能测试参数 接线图 1 2 3 4 5 6 7 8 白绿 绿 白橙橙 白蓝 蓝白棕棕 白绿 绿 白橙蓝白蓝 橙 白棕棕 T568A 口诀：绿橙蓝棕,白色在前,46对调 1 2 3 4 5 6 7 8 白橙橙白绿 绿白蓝 蓝白棕棕 白橙橙白绿蓝白蓝绿白棕棕 T568B 口诀：橙绿蓝棕,白色在前,46对调

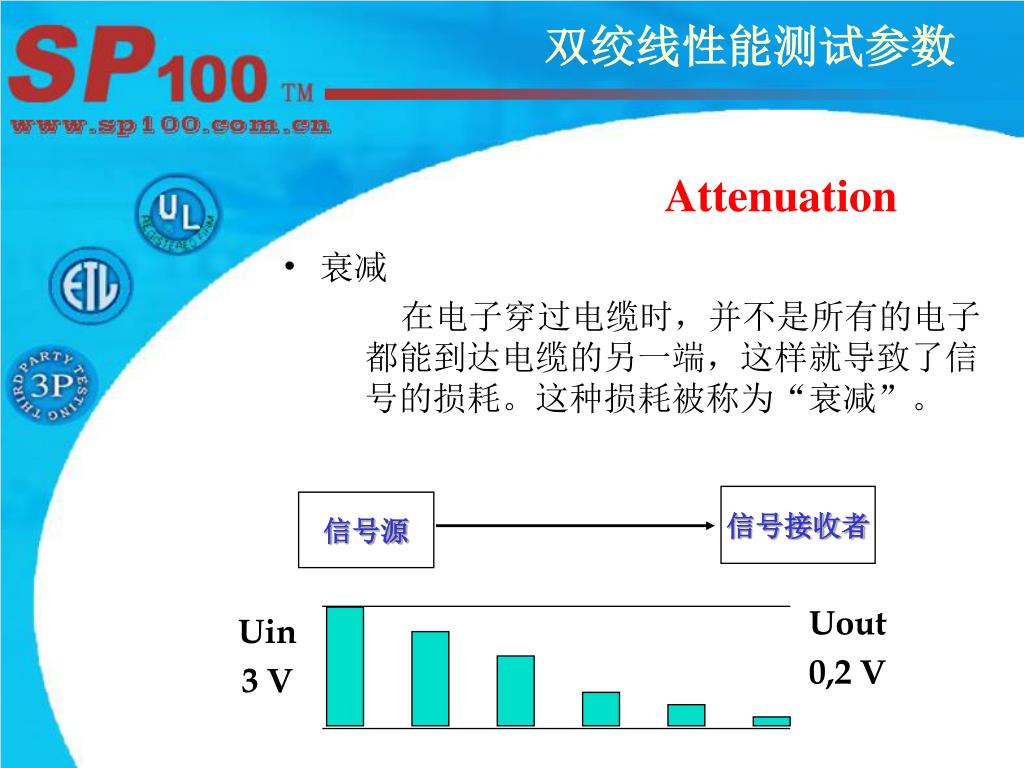

  40. 信号接收者 信号源 Uout 0,2 V Uin 3 V 双绞线性能测试参数 Attenuation • 衰减 • 在电子穿过电缆时，并不是所有的电子都能到达电缆的另一端，这样就导致了信号的损耗。这种损耗被称为“衰减”。

  41. 双绞线性能测试参数 NEXT 近端串扰NEXT( Near End Crosstalk ) 100 Mb/s 100 Mb/s NEXT近端串扰 100 Mb/s 100 Mb/s Attenuation衰减 10M或100M的传输使用2对线，只需测量NEXT

  42. 1 Gb/s 1 Gb/s 双绞线性能测试参数 PSNEXT 功率和近端串扰PSNEXT 1000M的传输使用全部4对线，必须测量PSNEXT

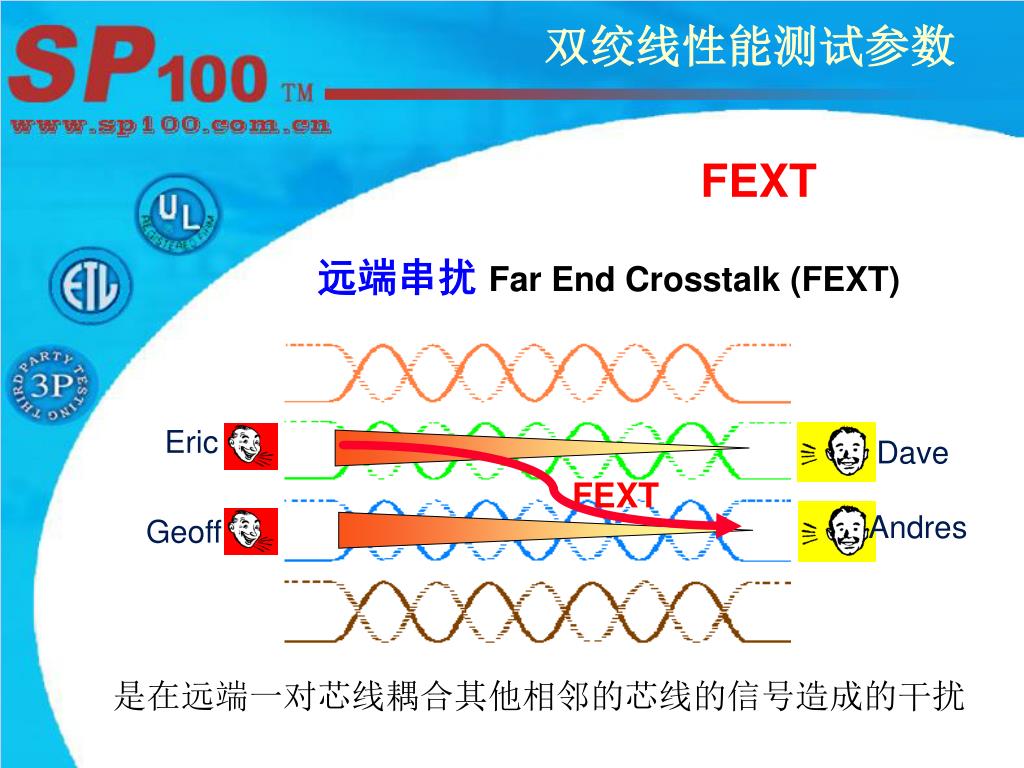

  43. Eric Dave FEXT Andres Geoff 双绞线性能测试参数 FEXT 远端串扰Far End Crosstalk (FEXT) 是在远端一对芯线耦合其他相邻的芯线的信号造成的干扰

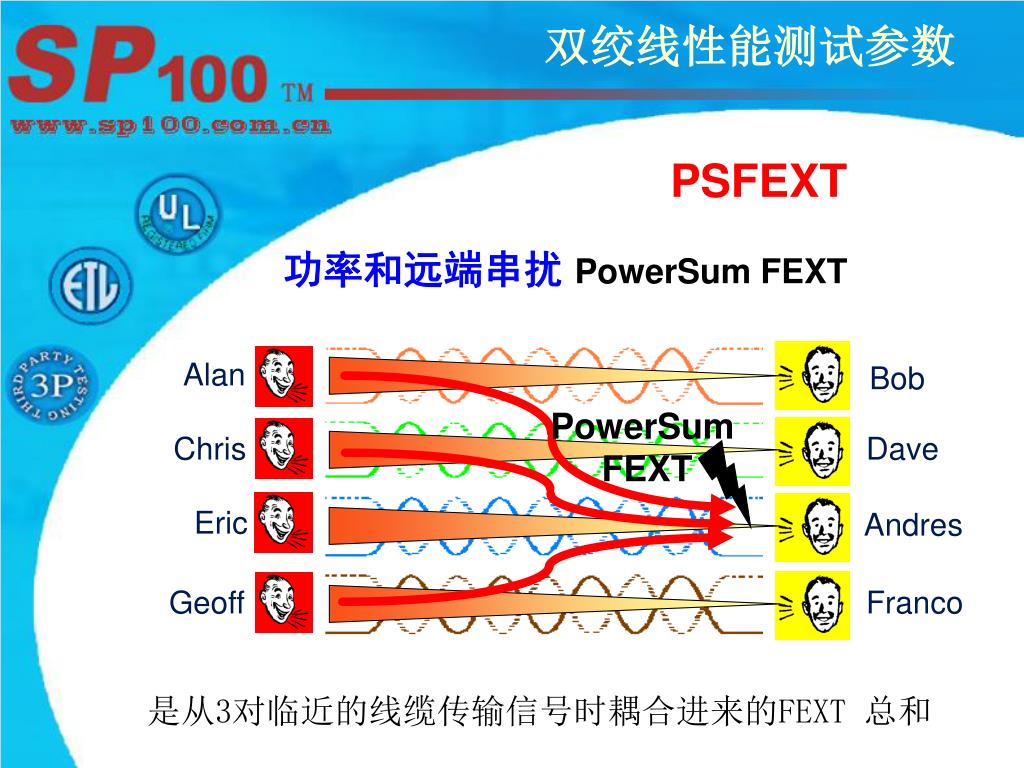

  44. Alan Bob PowerSum FEXT Chris Dave Eric Andres Geoff Franco 双绞线性能测试参数 PSFEXT 功率和远端串扰PowerSum FEXT 是从3对临近的线缆传输信号时耦合进来的FEXT 总和

  45. 70 dB 60 dB SP100 5/ Cat.5e Channel performance TIA/EIA568B specification 50 dB 40 dB 16 dB 30 dB SP Cabling Solutions TIA/EIA 8.7 dB 20 dB ACR 10 dB 频率 (MHz) 40 50 60 70 80 90 100 20 30 10 双绞线性能测试参数 ACR ACR (串扰衰减比)：是指串扰与衰减量的差异量。 ACR体现的是电缆的性能，也就是在接收端信号的富裕度，因此ACR值越大越好。

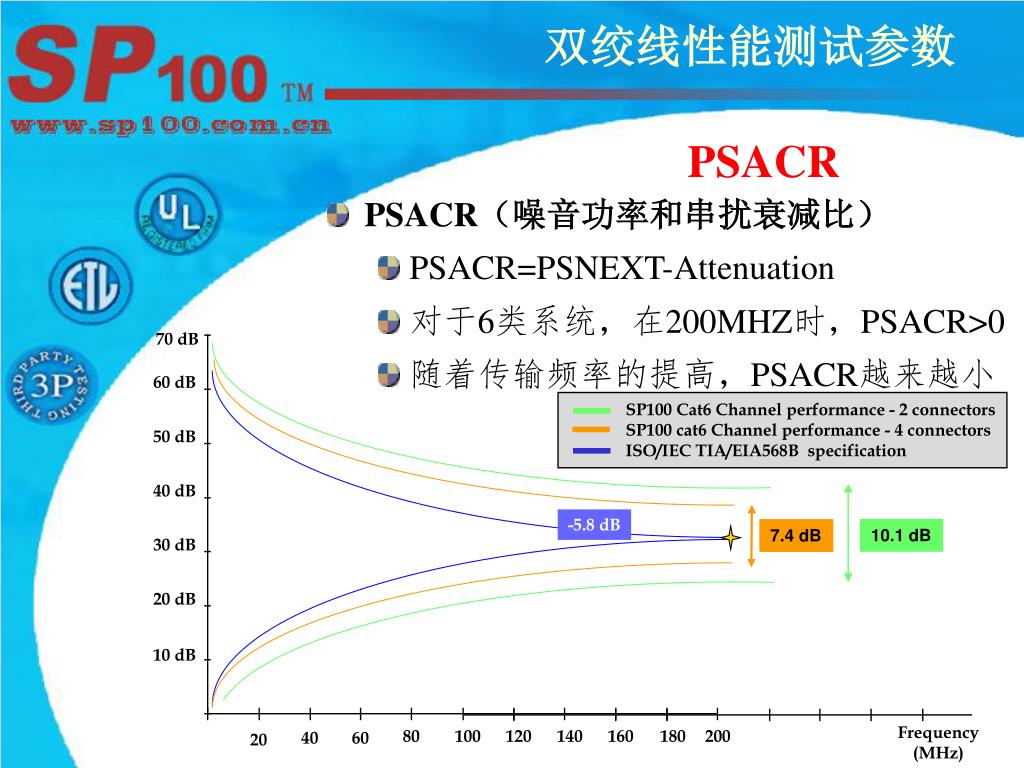

  46. 70 dB 60 dB SP100 Cat6 Channel performance - 2 connectors SP100 cat6 Channel performance - 4 connectors ISO/IEC TIA/EIA568B specification 50 dB 40 dB -5.8 dB 7.4 dB 10.1 dB 30 dB 20 dB 10 dB Frequency (MHz) 80 100 120 140 160 180 200 40 60 20 双绞线性能测试参数 PSACR • PSACR（噪音功率和串扰衰减比） • PSACR=PSNEXT-Attenuation • 对于6类系统，在200MHZ时，PSACR>0 • 随着传输频率的提高，PSACR越来越小

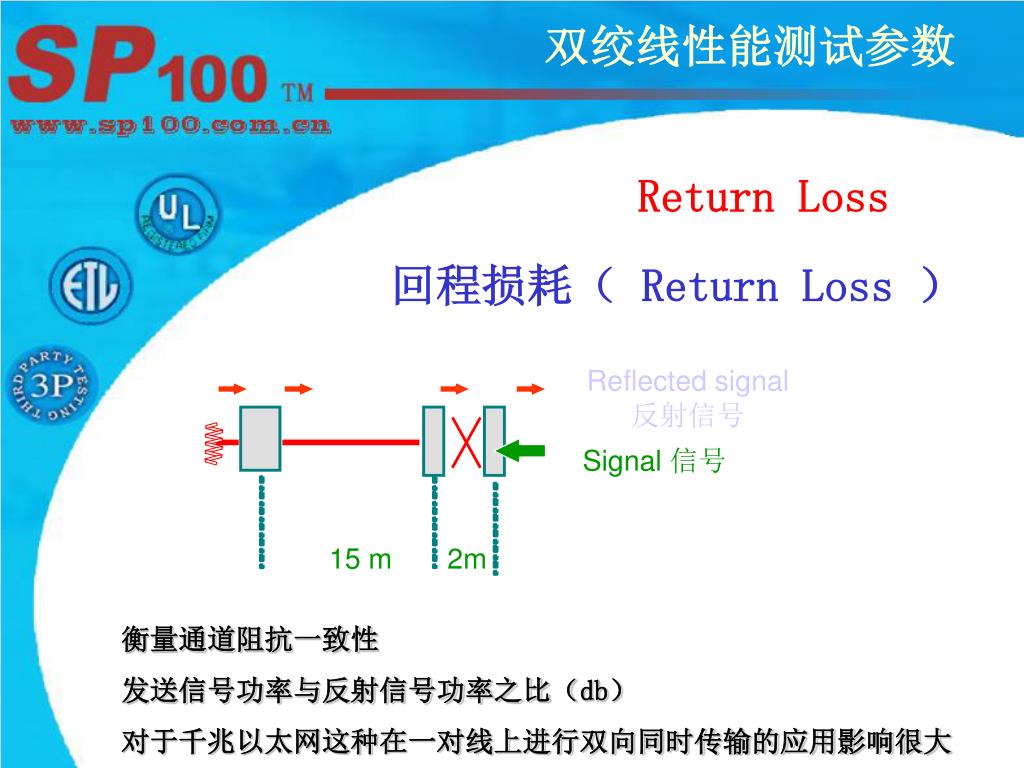

  47. Reflected signal 反射信号 Signal 信号 15 m 2m 双绞线性能测试参数 Return Loss 回程损耗（ Return Loss ） 衡量通道阻抗一致性 发送信号功率与反射信号功率之比（db） 对于千兆以太网这种在一对线上进行双向同时传输的应用影响很大

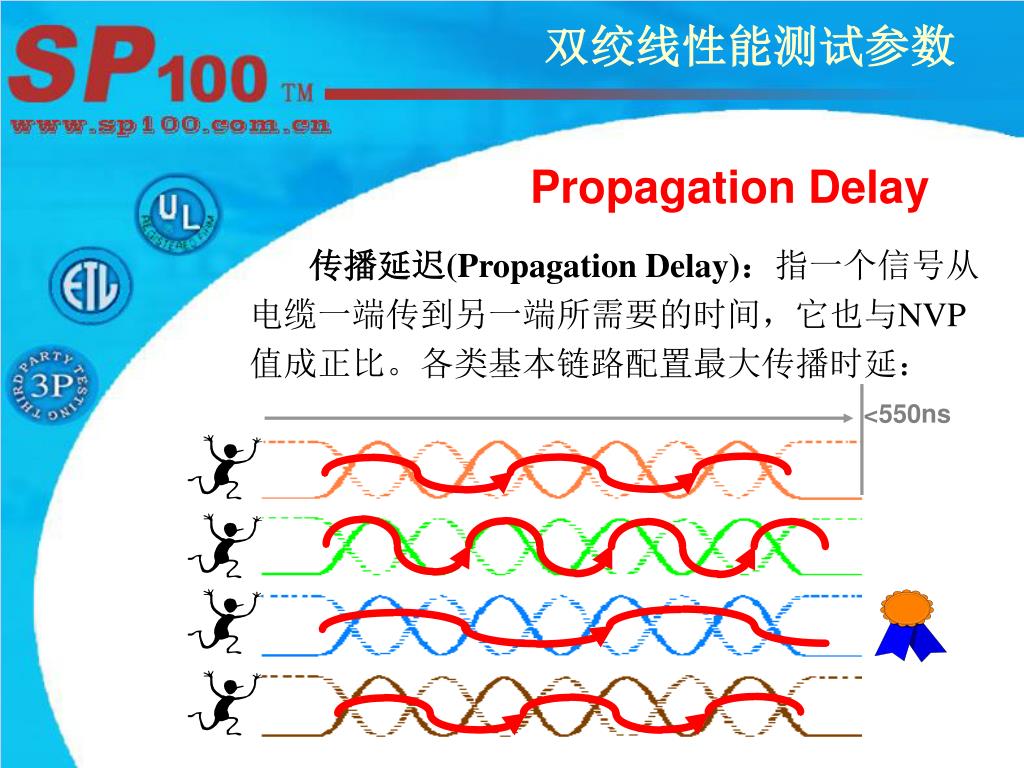

  48. 双绞线性能测试参数 Propagation Delay 传播延迟(Propagation Delay)：指一个信号从电缆一端传到另一端所需要的时间，它也与NVP值成正比。各类基本链路配置最大传播时延： <550ns

  49. < 50 ns 双绞线性能测试参数 Delay Skew 延迟偏移(Delay Skew)：是一种在UTP电缆里传播延迟最大的与最小的线对之间的传输时间差异。

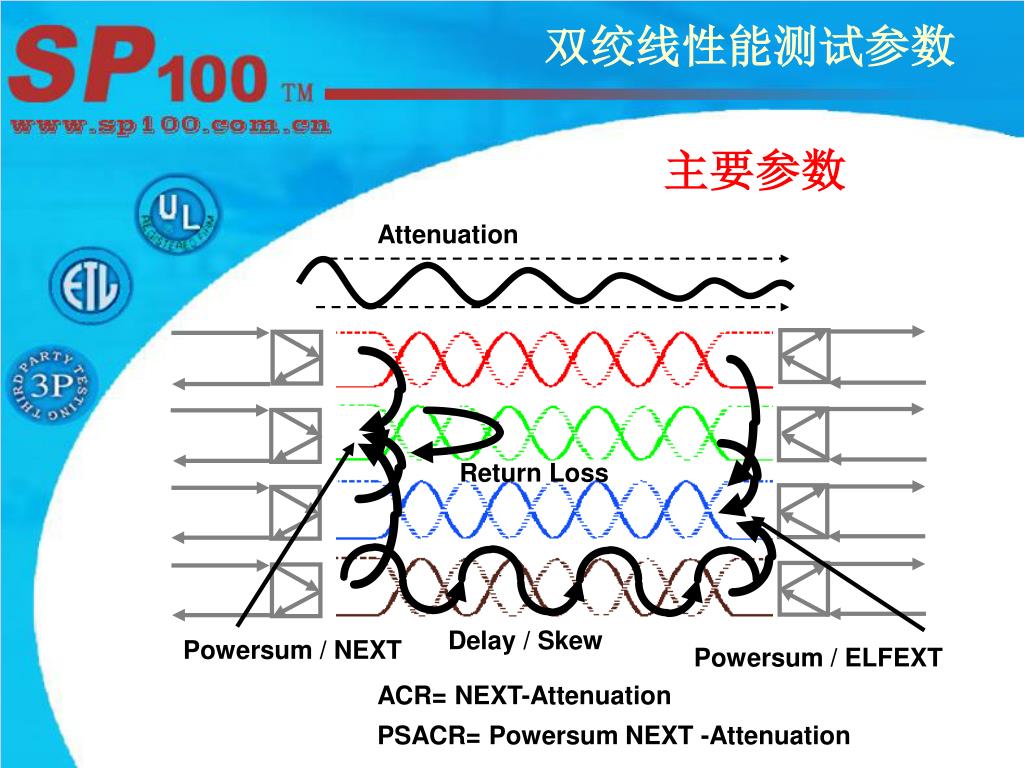

  50. Attenuation Return Loss Delay / Skew Powersum / NEXT Powersum / ELFEXT 双绞线性能测试参数 主要参数 ACR= NEXT-Attenuation PSACR= Powersum NEXT -Attenuation
