Presentation Transcript


7074647

רדיואקטיביות והיבטיהמצגת לוועדת ריבלין

פרופ' יגאל רונן

המחלקה להנדסה גרעינית

אוניברסיטת בן גוריון


7074647

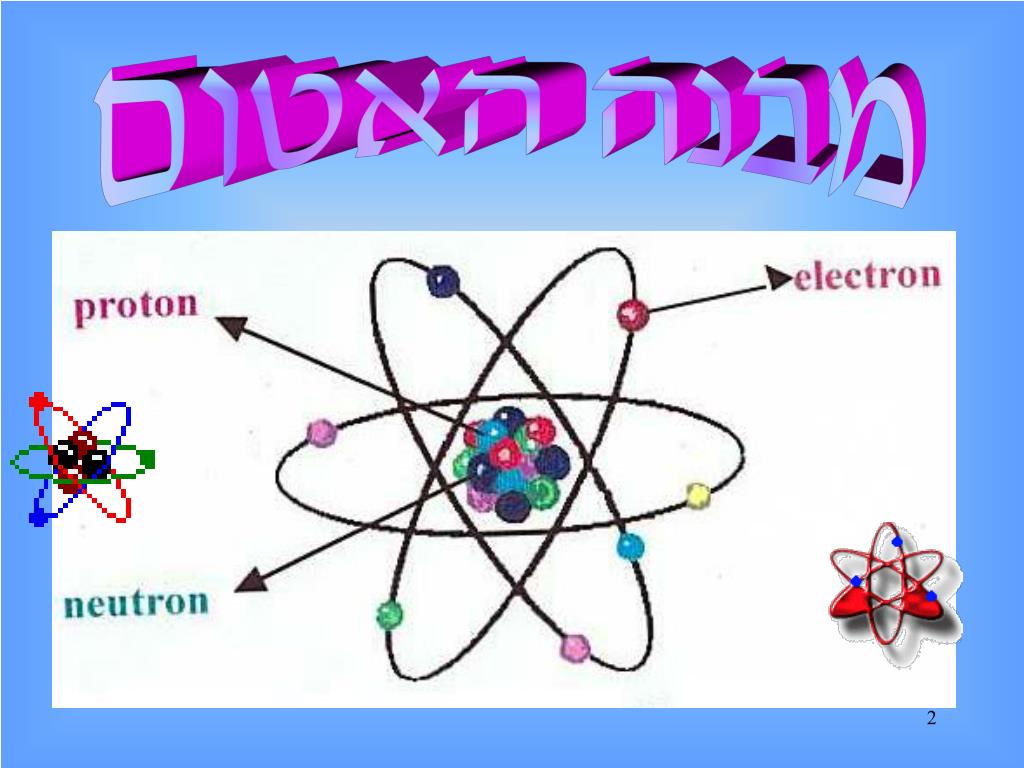

מבנה האטום


7074647

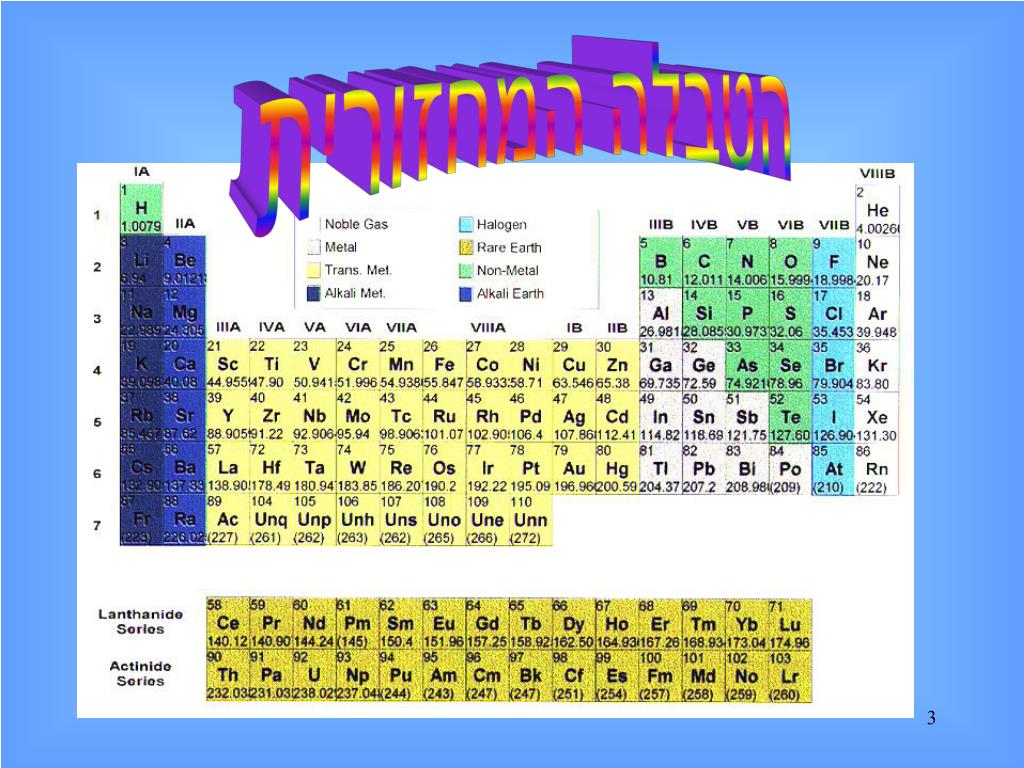

הטבלה המחזורית


7074647

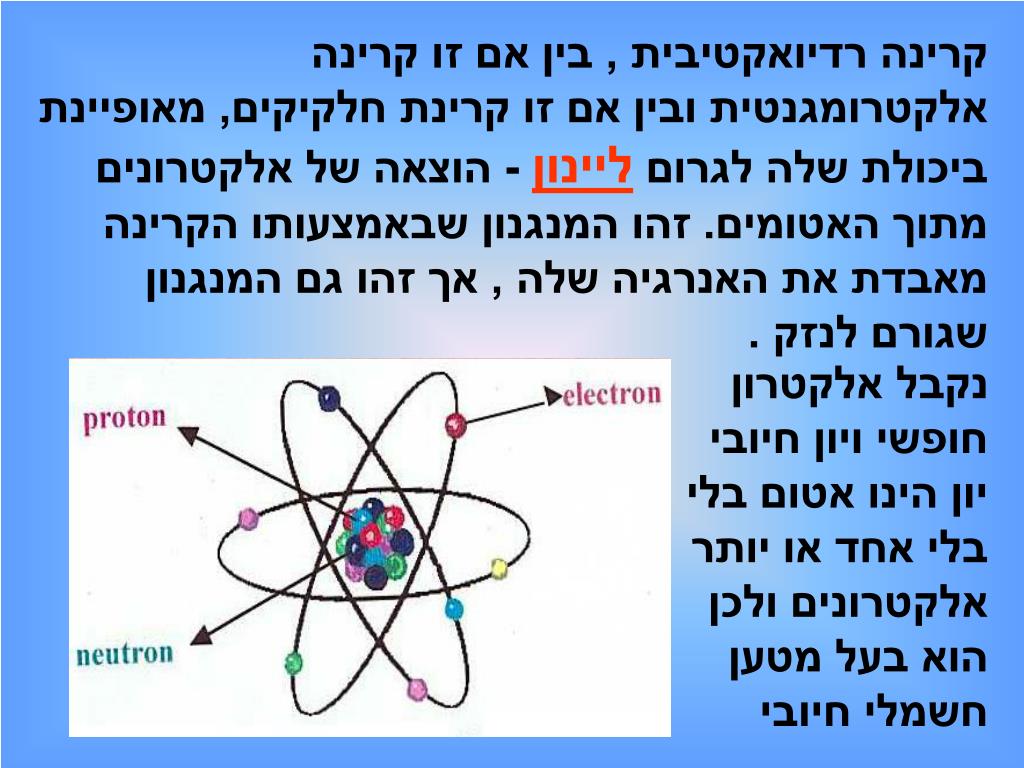

נקבל אלקטרון חופשי ויון חיובי

יון הינו אטום בלי

בלי אחד או יותר

אלקטרונים ולכן

הוא בעל מטען

חשמלי חיובי

קרינה רדיואקטיבית , בין אם זו קרינה אלקטרומגנטית ובין אם זו קרינת חלקיקים, מאופיינת ביכולת שלה לגרום ליינון - הוצאה של אלקטרונים מתוך האטומים. זהו המנגנון שבאמצעותו הקרינה מאבדת את האנרגיה שלה , אך זהו גם המנגנון שגורם לנזק .


7074647

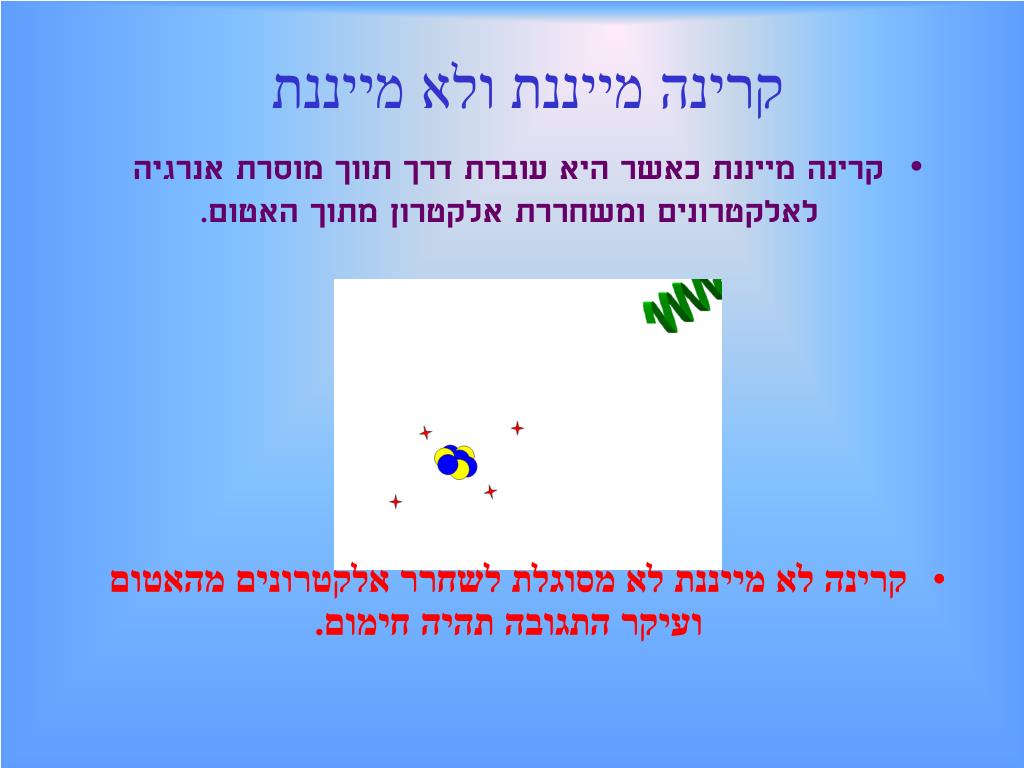

קרינה מייננת ולא מייננת

  • קרינה מייננת כאשר היא עוברת דרך תווך מוסרת אנרגיה לאלקטרונים ומשחררת אלקטרון מתוך האטום.

  • קרינה לא מייננת לא מסוגלת לשחרר אלקטרונים מהאטום ועיקר התגובה תהיה חימום.


7074647

הגדרת הרדיואקטיביות

  • רדיואקטיביות מוגדרת כשינוי ספונטני בגרעין של אטום לא יציב שכתוצאה ממנו מתקבל גרעין או יסוד חדש .

  • הגרעין החדש יהיה תמיד במצב יציב יותר .

  • השינוי מלווה בפליטה של חלקיקים ו/או קרינה אלקטרומגנטית ואנרגיה .

  • החלקיקים והקרינה האלקטרומגנטית הנפלטים בתהליך נקראים :

קרינה רדיואקטיבית


7074647

גרף דעיכה


7074647

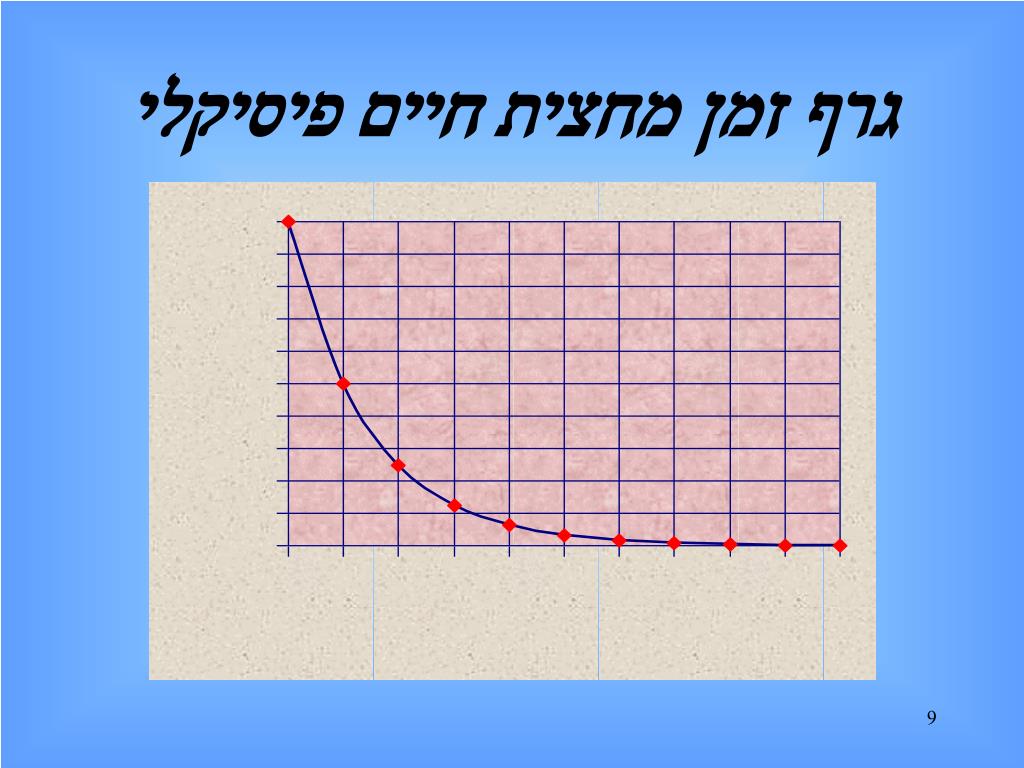

גרף זמן מחצית חיים פיסיקלי


7074647

אקטיביות

למס’ הגרעינים שמתפרק ליחידת זמן = קצב ההתפרקות

קוראים אקטיביות , המסומנת באות A

יחידות : dps , dpm

קירי Ci

כמות של חומר רדיואקטיבי שמתרחשים בו התפרקויות לשניה .

זה מספר ההתפרקויות שמקבלים מ- 1 גרם של Ra226 .


7074647

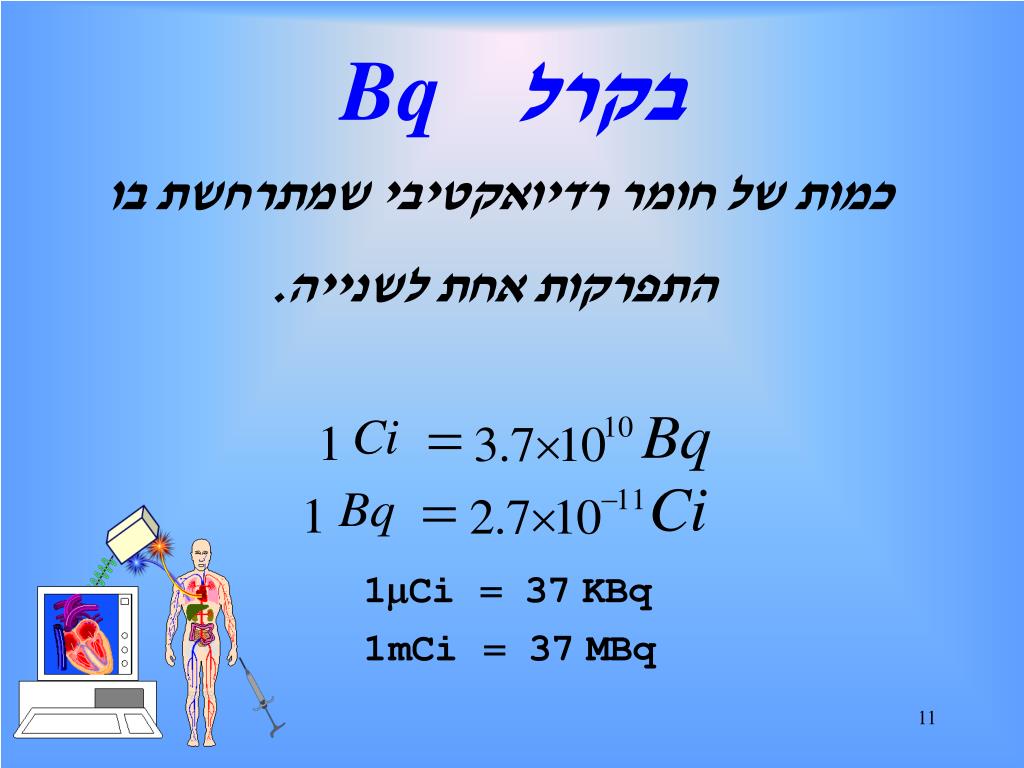

בקרל Bq

כמות של חומר רדיואקטיבי שמתרחשת בו

התפרקות אחת לשנייה.


7074647

הספקטרום האלקטרומגנטי


7074647

קרינת אלפא

בחלק מהמכונים נעשה שימוש ב Ra-223 לטיפול בסרטן במסגרת ניסוי.


7074647

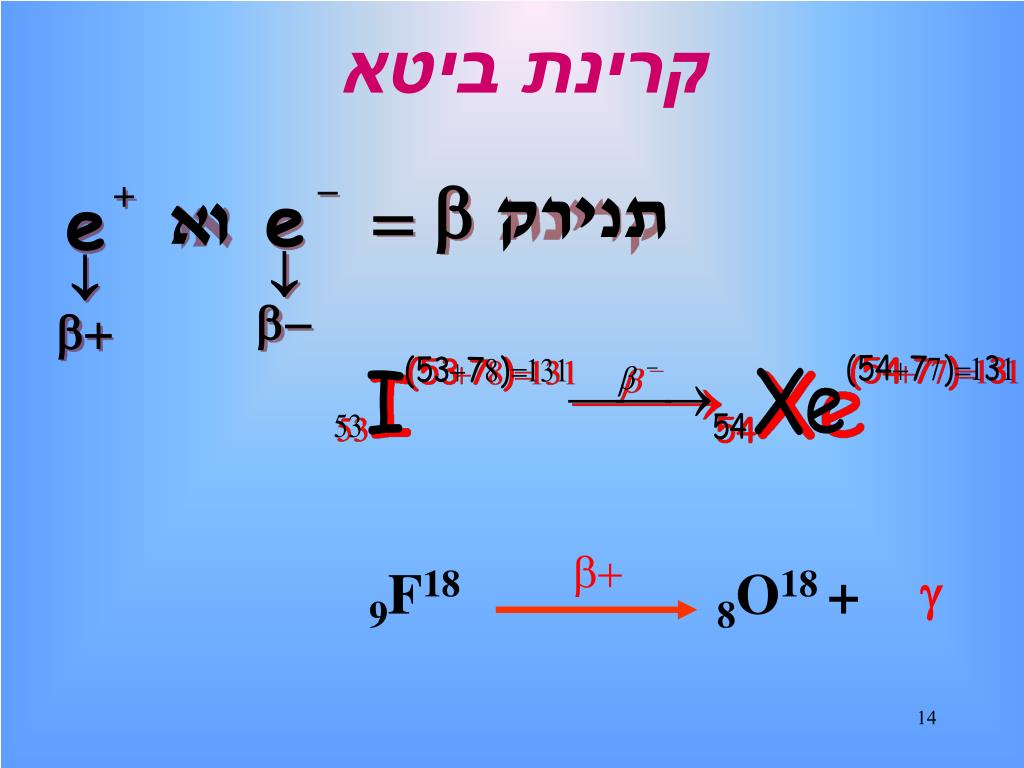

קרינת ביטא

b+

9F188O18 +

g


7074647

Neutron particles have no charge and can penetrate deep into the body

להבדיל מסוגי הקרינות האחרות

שלהן מקורות רבים ומגוונים

לקרינת ניטרונים יש מקורות

מצומצמים, כמו ניטרונים מכור

גרעיני וממקורות ניטרונים

מלאכותיים, פרט מכמות נמוכה

מקרינה קוסמית אין קרינת

ניטרונים טבעית.

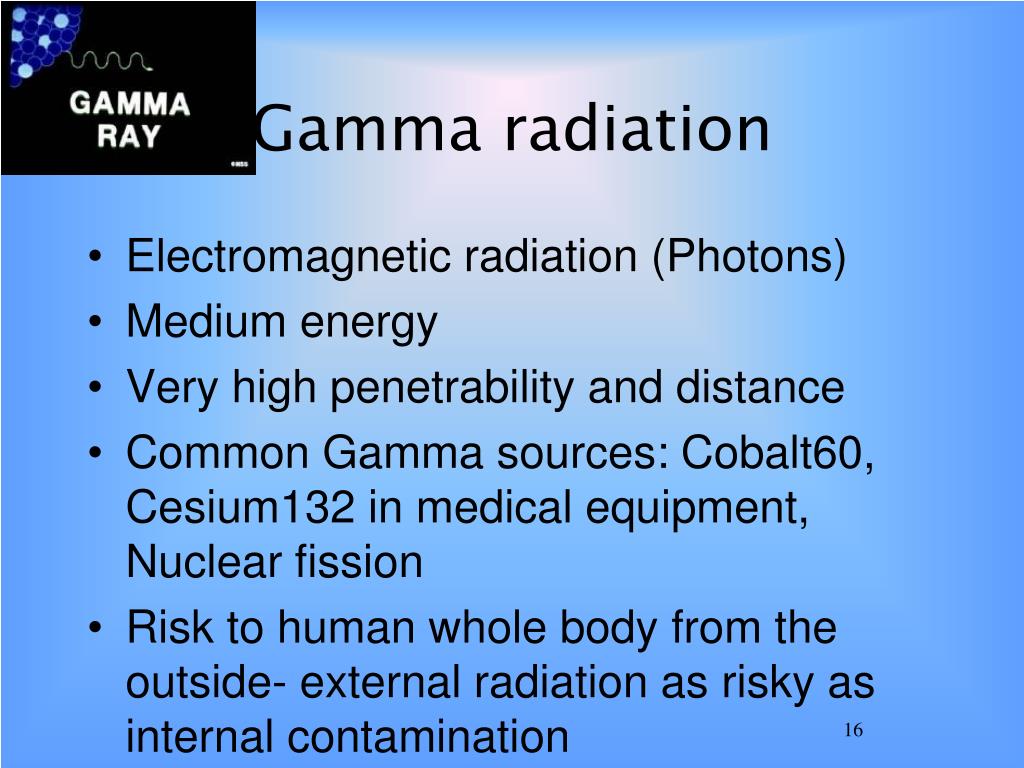

Gamma radiation

Gamma radiation

  • Electromagnetic radiation (Photons)

  • Medium energy

  • Very high penetrability and distance

  • Common Gamma sources: Cobalt60, Cesium132 in medical equipment, Nuclear fission

  • Risk to human whole body from the outside- external radiation as risky as internal contamination


7074647

חדירות קרינה מייננת

Aluminum

Lead

Concrete

α Alpha

β Beta

γ Gamma, x-Rays

Neutrons


7074647

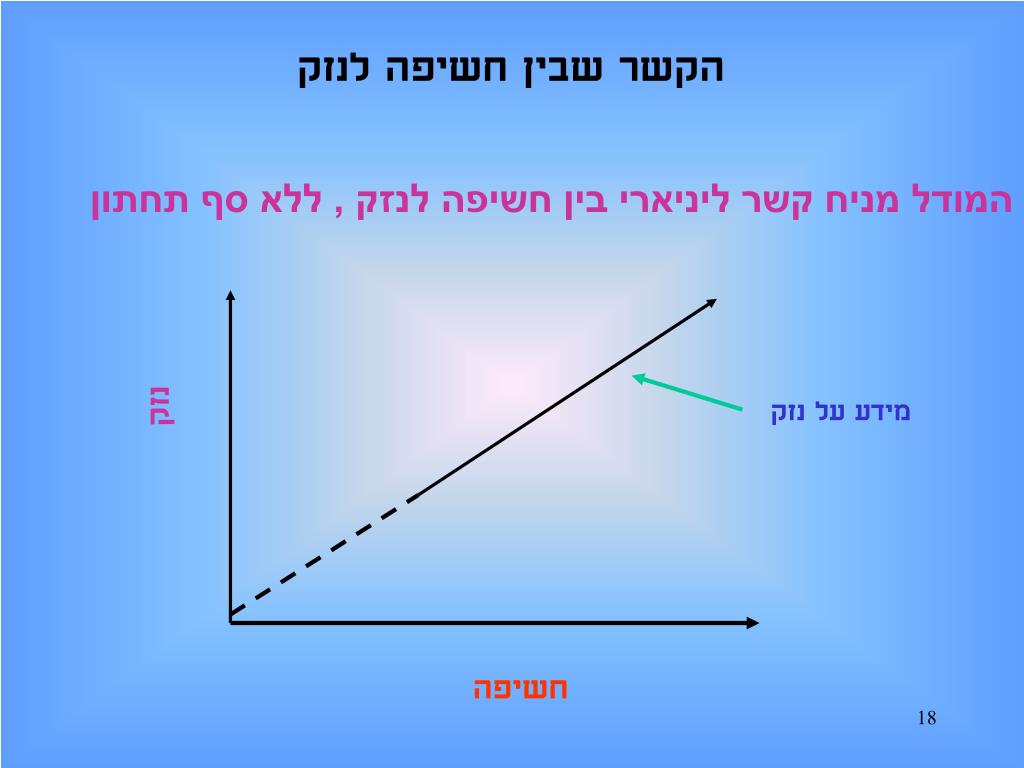

הקשר שבין חשיפה לנזק

המודל מניח קשר ליניארי בין חשיפה לנזק , ללא סף תחתון

מידע על נזק

נזק

חשיפה


7074647

הכור הגרעיני


7074647

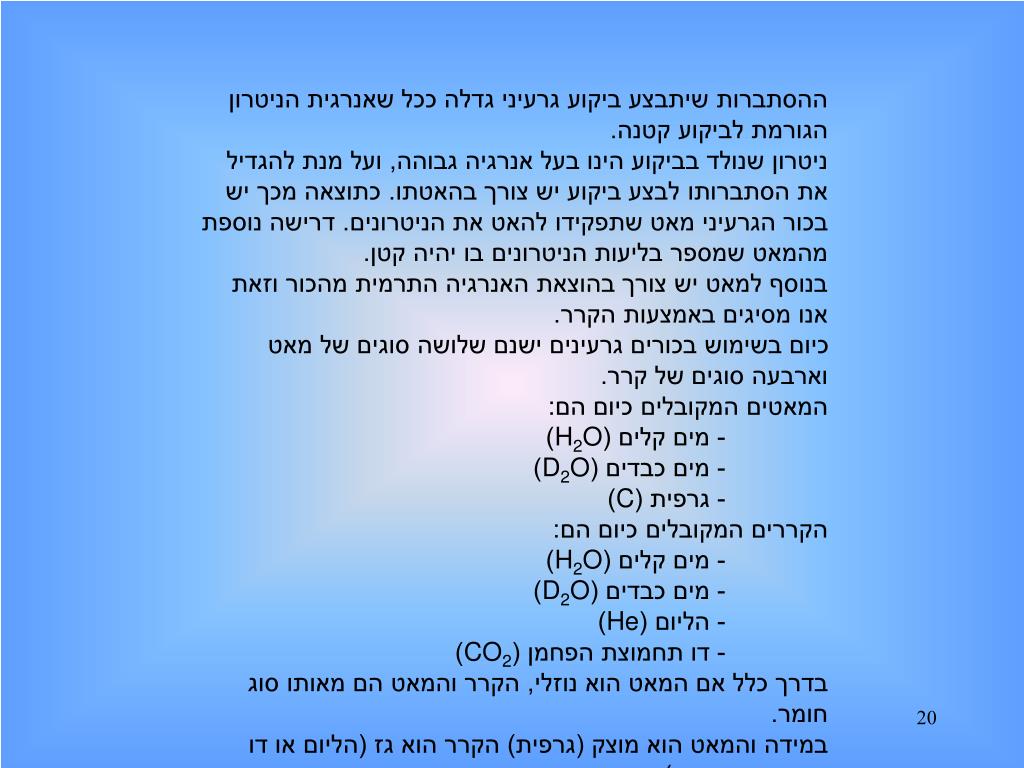

ההסתברות שיתבצע ביקוע גרעיני גדלה ככל שאנרגית הניטרון הגורמת לביקוע קטנה.

ניטרון שנולד בביקוע הינו בעל אנרגיה גבוהה, ועל מנת להגדיל את הסתברותו לבצע ביקוע יש צורך בהאטתו. כתוצאה מכך יש בכור הגרעיני מאט שתפקידו להאט את הניטרונים. דרישה נוספת מהמאט שמספר בליעות הניטרונים בו יהיה קטן.

בנוסף למאט יש צורך בהוצאת האנרגיה התרמית מהכור וזאת אנו מסיגים באמצעות הקרר.

כיום בשימוש בכורים גרעינים ישנם שלושה סוגים של מאט וארבעה סוגים של קרר.

המאטים המקובלים כיום הם:

- מים קלים (H2O)

- מים כבדים (D2O)

- גרפית (C)

הקררים המקובלים כיום הם:

- מים קלים (H2O)

- מים כבדים (D2O)

- הליום (He)

- דו תחמוצת הפחמן (CO2)

בדרך כלל אם המאט הוא נוזלי, הקרר והמאט הם מאותו סוג חומר.

במידה והמאט הוא מוצק (גרפית) הקרר הוא גז (הליום או דו תחמוצת הפחמן).


7074647

  • ניתן לסווג כורים לפי שני קריטריונים:

  • 1. סווג לפי סוג המאט והקרר.

  • 2. סווג לפי התפקיד.

  • סווג לפי סוג מאט והקרר

  • כורי מים קלים (Light Water Reactor – LWR) – בכורים אלו הקרר והמאט הם מים קלים.

  • כורי מים כבדים (Heavy Water Reactors – HWR) – בכורים אלו הקרר והמאט הם מים כבדים.

  • כורי מקוררים בגז (Gas Cooled Reactors) – בכורים אלו המאט הוא גרפית והקרר הוא גז.

  • סווג כורים לפי התפקיד

  • כורי כוח ליצור חשמל – מאופיינים על ידי הספק גבוה של 3000[MWt] או יותר.

  • כורי מחקר - משתמשים בקרינה הנוצרת בכור לייצור רדיו-איזוטופים או לבדיקה של השפעות קרינה על חומרים שונים. כורים אלו מאופיינים על ידי הפסק נמוך 1-30[MWt].

  • כורי ייצור – בעיקר לייצור פלוטוניום לצרכים צבאיים. כורים אלו מאופיינים על ידי הפסק 10-100[MWt].

  • כורי הנעה בצוללות גרעיניות ובנושאות מטוסים – כור אלו מאופיינים על ידי הפסק 20-40[MWt].

  • כורי דוגרים לייצור דלק גרעיני לכורי כוח – הספק אופייני 4500[MWt].
